Produkttyp	Inbyggnadsspis med strålningsplattor
Märke	Fisher & Paykel
Modell	CE901 Titan
Strömförsörjning	8,5 kW, 220-240 V, 37 A (enfas)
Produktbredd	914 mm
Produktdjup	546 mm
Chassihöjd under bänkskiva	70 mm
Utskärningsbredd	870 mm (tolerans 846-882)
Utskärningsdjup	494 mm (tolerans 486-524)
Hörnradie för utskärning	10 mm
Minsta frigång under bänkskiva	85 mm
Bänkskivans tjocklek	20 till 50 mm (med möjlighet till urtag för tjockare)
Tillagningsmetod	Elektriska strålningsplattor med varm yta-indikatorer
Antal tillagningszoner	5 (uppskattat baserat på mått)
Säkerhet	Varm yta-indikatorer, obligatorisk jordning, tvåpolig frånkopplingsanordning, barriär om åtkomlig
Installation	Av behörig tekniker, enligt lokala föreskrifter, installera inte ovanför en diskmaskin
Bänkskivematerial	Värmetåligt (kakel, sten, etc.)
Rengöring	Släta ytor lätta att rengöra, anpassade väggfinisher
Medföljande tillbehör	Fästklämmor för bänkskiva 20-50 mm
Dokumentation	Bruks- och installationsanvisning tillgänglig på flera språk

Vanliga frågor - CE901 Titan Fisher & Paykel

Vilka är utskärningsmåtten för CE901 Titan-spisen?

Utskärningen ska ha en bredd på 870 mm (tolerans 846-882) och ett djup på 494 mm (tolerans 486-524), med en hörnradie på 10 mm. Minsta frigång på 85 mm under bänkskivan krävs.

Vilken strömförsörjning krävs?

Apparaten kräver en strömförsörjning på 220-240 V, 37 A, med en effekt på 8,5 kW. En lämplig brytare och fast ledning med tvåpolig frånkopplingsanordning är obligatoriska.

Kan jag installera spisen ovanför en diskmaskin?

Nej, CE901-modellerna får inte installeras direkt ovanför en diskmaskin eftersom fukt kan skada elektroniken.

Hur rengör jag kokplattorna?

Använd lättstädade väggfinisher runt hällen. För själva plattorna, vänta tills de svalnat och torka av med en fuktig trasa. Undvik slipande rengöringsmedel.

Vad gör jag om de varma ytornas indikatorer inte tänds?

Kontrollera först att alla värmeelement är avstängda. Normalt tänds indikatorerna efter avstängning och släcks när plattorna svalnat. Om problemet kvarstår, kontakta en behörig tekniker.

Vilken tjocklek på bänkskivan är kompatibel?

Bänkskivan måste ha en tjocklek mellan 20 och 50 mm. För tjockare bänkskivor måste ett urtag göras i undersidan för att passa inom detta intervall.

Måste jag installera en separationsbarriär?

Ja, om spisens bas är åtkomlig (t.ex. ovanför en låda) måste en värmebeständig barriär (upp till 70°C) installeras mellan 30 och 75 mm under basen, med fyra ventilationshål med en diameter på 50 till 70 mm.

Kan jag använda aluminiumredskap?

Instruktionen anger inte detta, men det är generellt inte rekommenderat att använda aluminiumredskap på strålningsplattor eftersom de kan lämna märken. Använd kastruller med platt botten som är lämpliga.

Hur kontrollerar jag att installationen är korrekt?

Efter installation, slå på alla värmeelement i minst en minut. Kontrollera att 'På'- och 'Varm yta'-indikatorerna fungerar korrekt och att elementen blir glödande. Stäng sedan av och vänta tills 'Varm yta'-indikatorerna släcks.

Var hittar jag den fullständiga manualen?

Den fullständiga manualen finns gratis online på Fisher & Paykels webbplats (www.fisherpaykel.com) eller på plattformar som notice-facile.com. Den är nedladdningsbar på flera språk.

BRUKSANVISNING CE901 Titan Fisher & Paykel

Oforsiktig användning kanresulta i mindre skada eller skärsår.

WARNING!

Inget antandbart material/produkter fär under nagra omständigheter placeras på Produkten.

FÖRSIKTIGT!

I syfte att minska olycksrisken maste dessaprodukter installeras av en auktoriserad person enligt dessa instruktioner.
- En felaktigt installererad produkt kan leda till att garanti eller krav ogiltigforklaras.
- Utrustningen mäste installereras i enlighet med lokala bestämelser och standarder.

VIKTIGT!

• Se till attenna information ar tillganglig for den person som ansvarar for installationen av Produkten, da detta kan minska dina installationskostnader.
• Läs nogaigenom dessa instruktioner innandu installerer erler anvander Produkten.

Innan du börjar

• Försakra dig om att bönkskivan ar stadig och jämn och att inga uppyggnader inkräktar på utrymmeskraven.
• Se till att en lamyplig strombrytare finns i den permanenta ledningen som monterats och placerats i enlighet med lokala regler och bestammelser for kabeldragnig. En strombrytare med minst ett 3mm Brett avstand mellan kontakterna i alla riktninger maste infogas i den fasta kabeldragningen i enlighet med reglerna for kabeldragnig, om inte lokala regler for kabeldragnig tillater alternative losninger.
• En strömbrytare med att avständ mellan alla aktiva (fas) ledare maste infogas i den fasta kabeldragningen.
• Se till att arbetsbänken ar tillverkad av ett värmetäligt material. Se till att det finns tillräckligt mellanrum mellan utrymmet och bak- och/eller sidoväggarna.
• Använd ytbehandling som arlatt att rengörapa vaggens ytor som omger spishällen foratt lattare f bort stekflackar som kan uppsta vid användning av spishällen.
  Hör med din lokala byggnadsamnd och se byggnadslagar om du tvekar gällande installationen.

CT560QX, MX CE901 CE091M

Produkt

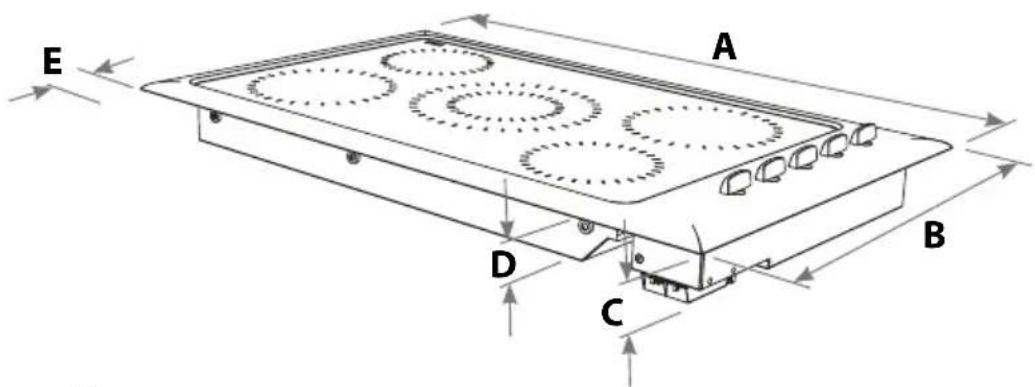

A	Bredd 578 914 914
B	Djup 511 546 546
C	Terminalsparrens höjd under - bänken	8	1	8
D	Chassis höjd under bänken 60 70 70
E	Minimalt avständ mellan - Produktens främre kant och köksbängens främre kant.	2	5	2

Utskärning

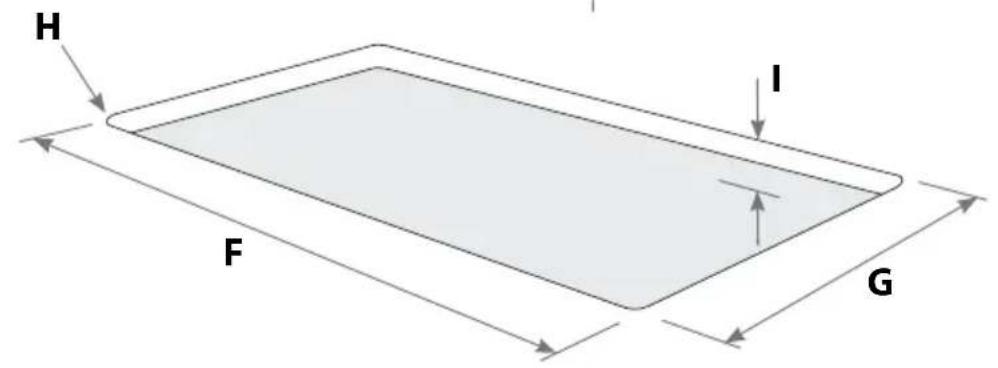

F	Bredd 560 (557-563) 870 (846-882) 870 (846-882)
G	Djup 490 (487-493) 494 (478-501) 494 (486-524)
H	Radian für alla hörn 10 10 10
I	Minimalt avständ under köksbängen	70 85 85

OBSERVERA: alla mätt anges i millimeter (mm) och utrymmesmätt anges som att "nominellt mätt" följt av "accepterbart avständ" (inom parantes) for t.ex. existerande utrymmen eller ersättningsprodukter.

Om frolängd användning forvantas aller om spishällen monteras på en lada, rekommenderas att att skydd används mellan componenterna

OCH

Därenna produits bas ar atkomlig MASTEett skydd installeras for att forhindrakontakt.

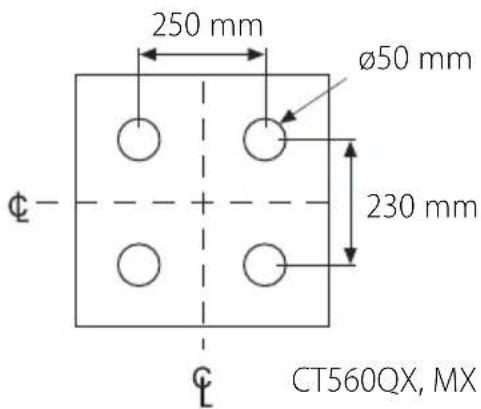

Om ett skydd installas under spishallen maste detta skydd vara gjort av varmetaligt material som kan sta emot ihallande exponering av temperaturer upp till 70^ Det maste vara minst 30 mm och inte bredare an 75 mm under spishallen bas och ha FYRA ventilationshal (min. 50 mm - max. 70 mm i diameter, se diagram for mer information). Dessa ventilationshal maste vara oppna for att frislappa Luft. Det rekommenderas att skyddet ar avtagbart for att gora det lattare att sakra spishallen med medfoljande klammor.

Ytterligare krav

Försakra dig om att det ar ett mellanrum mellan utrymmet och bak-ller sidovaggarna på minst 60~mm
- Om utrymmet arindre aan 100 mm fran vaggen, maste nagon form av varmeskydd anvandas som t.ex. kakelplattor.
- CT560-modellerna skall inte installeras direkt ovenfor en diskmaskin aftersom fuktigheten kan skada spisens/spishällens elektronik.

Kabeldragning

Anslut enligt etiketten på spishällens undersida.

Klämma fast spishällen

Denna spishäll ar utrustad med fasklammorsom klarar en bänktjocklek pa 20-50 mm. Om bänken ar tjockare an 50~mm kan endel av undersidan minskas till en tjocklek av 20 - 50mm

Minska

Strömförsörjning

CT560QX, MX
5,9kW @ 400V, 3 faser, noll + jord, 16 amp.

CE901, CE901M
8,5kW @ 400V, 3 faser, noll + jord, 16 amp.

Vänligen kontrollera allt i följande lista für att försakra dig om attprodukten installereras korrekt.

• Kontrollera attprodukten ar jordad.
• Se till att strömkabeln INTE kommt i kontakt med Produkten. Detta gör att strömkabeln inte skadas av varmen frånprodukten.
• Kontrollera attprodukten ar sakerf*.

Checklistafordrift

• Kontrollera att Produkten fungerar genom att slå på alla plattor och låt dem stå i minst en minut.
  När plattorna slås på skall alla kontrollamporna fungera korrekt.
• Kontrollera att plattorna glöder.
• Kontrollera att indikationslampona "Het yta" fungerar korrekt genom att stanga av alla plattor. Indikationslampona "Het yta" skall tandas och sedan slockna nar platorna kallnat sa mycket att man kan rora vid dem.

Senaste informationen

Aktuella installationsanvisningar,** produktmätt och specifikationer finns ochså på Fisher & Paykels webbsida:

www.fisherpaykel.com
