Produkttyp	Einbau-Kochfeld mit Strahlungsplatten
Marke	Fisher & Paykel
Modell	CE901 Titan
Stromversorgung	8,5 kW, 220-240 V, 37 A (einphasig)
Produktbreite	914 mm
Produkttiefe	546 mm
Höhe des Chassis unter der Arbeitsplatte	70 mm
Ausschnittbreite	870 mm (Toleranz 846-882)
Ausschnitttiefe	494 mm (Toleranz 486-524)
Eckenradius des Ausschnitts	10 mm
Mindestabstand unter der Arbeitsplatte	85 mm
Arbeitsplattenstärke	20 bis 50 mm (mit Aussparung möglich für dickere Platten)
Kochart	Elektrische Strahlungsplatten mit Restwärmeanzeige
Anzahl der Kochzonen	5 (Schätzung basierend auf Abmessungen)
Sicherheit	Restwärmeanzeige, Erdung erforderlich, zweipolige Trennvorrichtung, Barriere falls zugänglich
Installation	Durch autorisierten Techniker, gemäß örtlichen Vorschriften, nicht über einer Spülmaschine installieren
Arbeitsplattenmaterialien	Hitzebeständig (Fliesen, Stein, usw.)
Reinigung	Glatte Oberflächen leicht zu reinigen, geeignete Wandverkleidungen
Mitgeliefertes Zubehör	Befestigungsklammern für Arbeitsplatten 20-50 mm
Dokumentation	Bedienungs- und Installationsanleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - CE901 Titan Fisher & Paykel

Welche Ausschnittmaße sind für das Kochfeld CE901 Titan erforderlich?

Der Ausschnitt muss eine Breite von 870 mm (Toleranz 846-882) und eine Tiefe von 494 mm (Toleranz 486-524) mit einem Eckenradius von 10 mm haben. Ein Mindestabstand von 85 mm unter der Arbeitsplatte ist erforderlich.

Welche Stromversorgung ist erforderlich?

Das Gerät benötigt eine Stromversorgung von 220-240 V, 37 A, mit einer Leistung von 8,5 kW. Ein geeigneter Schutzschalter und eine feste Verkabelung mit zweipoliger Trennvorrichtung sind obligatorisch.

Kann ich das Kochfeld über einer Spülmaschine installieren?

Nein, die Modelle CE901 sollten nicht direkt über einer Spülmaschine installiert werden, da Feuchtigkeit die Elektronik beschädigen könnte.

Wie reinige ich die Kochplatten?

Verwenden Sie leicht zu reinigende Oberflächen an den umgebenden Wandflächen. Für die Platten selbst warten Sie, bis sie abgekühlt sind, und wischen Sie sie mit einem feuchten Tuch ab. Vermeiden Sie Scheuermittel.

Was tun, wenn die Restwärmeanzeige nicht leuchtet?

Überprüfen Sie zunächst, ob alle Heizkreise ausgeschaltet sind. Normalerweise leuchten die Anzeigen nach dem Ausschalten auf und erlöschen, wenn die Platten abkühlen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker.

Welche Arbeitsplattenstärke ist kompatibel?

Die Arbeitsplatte muss eine Stärke zwischen 20 und 50 mm haben. Bei dickeren Platten muss eine Aussparung an der Unterseite angebracht werden, um diesen Bereich zu erreichen.

Muss ich eine Trennbarriere installieren?

Ja, wenn die Unterseite des Kochfelds zugänglich ist (z.B. über einer Schublade), muss eine hitzebeständige Barriere (bis 70°C) zwischen 30 und 75 mm unter der Unterseite angebracht werden, mit vier Belüftungslöchern von 50 bis 70 mm Durchmesser.

Kann ich Aluminiumgeschirr verwenden?

Die Anleitung gibt dies nicht an, aber es wird generell davon abgeraten, Aluminiumgeschirr auf Strahlungsplatten zu verwenden, da es Flecken hinterlassen kann. Verwenden Sie vorzugsweise Töpfe mit geeignetem flachen Boden.

Wie überprüfe ich, ob die Installation korrekt ist?

Schalten Sie nach der Installation alle Heizkreise für mindestens eine Minute ein. Überprüfen Sie, ob die Kontrollleuchten 'Ein' und 'Restwärme' ordnungsgemäß funktionieren und die Heizkreise glühen. Schalten Sie dann aus und warten Sie, bis die Restwärmeanzeige erlischt.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist kostenlos online auf der Website von Fisher & Paykel (www.fisherpaykel.com) oder auf Plattformen wie notice-facile.com verfügbar. Sie ist in mehreren Sprachen herunterladbar.

BEDIENUNGSANLEITUNG CE901 Titan Fisher & Paykel

Automatisch varmereduktion

Vorsicht - scharfe Außenkanten.

Bitte treffen Sie entsprechende Vorsichtmaßnahmen, um Schnitte und andere Verletzungen zu vermeiden.

WARNHINWEIS!

Niemals brennbare Materialien oder Produkte auf der Geräteoberfläche ablegen!

ACHTUNG!

Um einen ordnungsgemäBen Betrieb zu gewährleisten, damit dess Gerät nur von autorisiertem Fachpersonal gemäß den Installationsanleitungen installiert werden.
Durch eine nicht fachgerechte Installation konnen Garantie- und Ersatzansprüche verfallen.
- Dieses Gerät muss gemäß den aktuellen örtlichen Bestimmungen und Standards installiert werden.

WICTIGER HINWEIS!

Die hier enthaltenen Informationen können Ihnen halten, Zeit und Kosten bei der Installation theses Produkts zu sparen.itte gewährleisten Sie daher, dass diese Anleitungen den an der Installation des Produkts beteiligten Personen zuganglich gemacht werden.
-itte lessen Sie aufmerksam diese Installationsanleitungen vor der Installation oder dem Betrieb des Gerats.

Vor der Installation

• Prüfen Sie vor der Installation die Arbeitsfläche auf lot- und waagerechte Ausrichtung und stellen Sie safer, dass die Einbauöffnung ordnungsgemäßVBorbereitet ist.
  Auf der Seite der Stromversorgung ist eine Trennschaltvorrichtung erforderlich, die bezüglich ihrer Position und Installationsart den örtlichen baubehörddlichen Auflagen und Gesetzen entspricht. Ob hierbei eine Trennschaltvorrichtung eingesetzt werden muss, bei der alle Phasen gleichzeitig über einen Trennkontakt mit wichtens 3 mm Unterbrechnungsdistanz oder die aktiven Phasen einzeln unterbrochen werden, entnahmen Sieitte den örtlichen baubehörddlichen Auflagen und Bestimmungen.

Die umgebende Arbeitsfläche muss aus hitzeresistentem Material bestehen.
- Achten Sieitte darauf, dass von der Einbauöffnung rundum noch ausreichend Abstand zu den umgebenden Rück- und Seitenwänden verbleibt.
- Wir empfehlen, die an das Kochfeld angrenzenden Wandflächen mit leicht zu reinigenden Oberflächen zu gestalten, damit sich eventuelle Kochrückstände einfach entfernen halten.
- Kontaktieren Sie im Zweifelsfall die örtliche Baubehrnde.

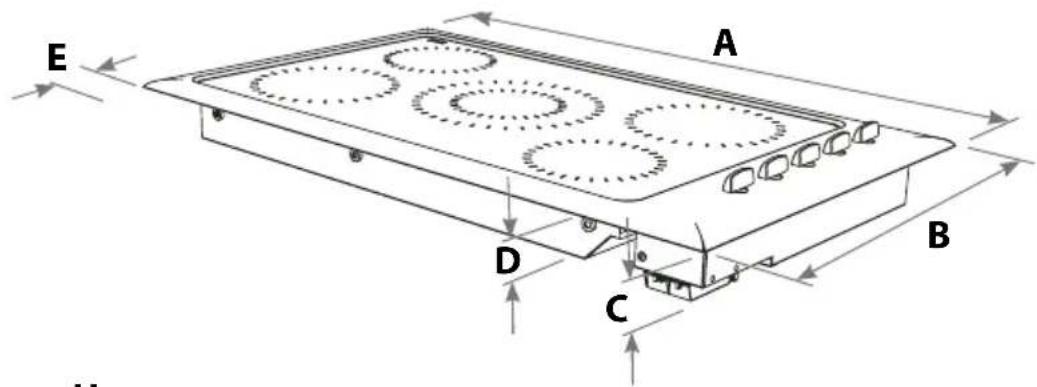

Maße und Abstände

CT560QX, MX CE901 CE091M

Produkt

A	Breite	578		914
B	Tiefe 511 546 546
C	Gerätehöhe unter Arbeitspläche - 81 81
D	Höhe Geräterahmen unterArbeitspläche	60 70 70
E	Minimalabstand vordereGerätekante/vordere KanteArbeitspläche	-	2	5

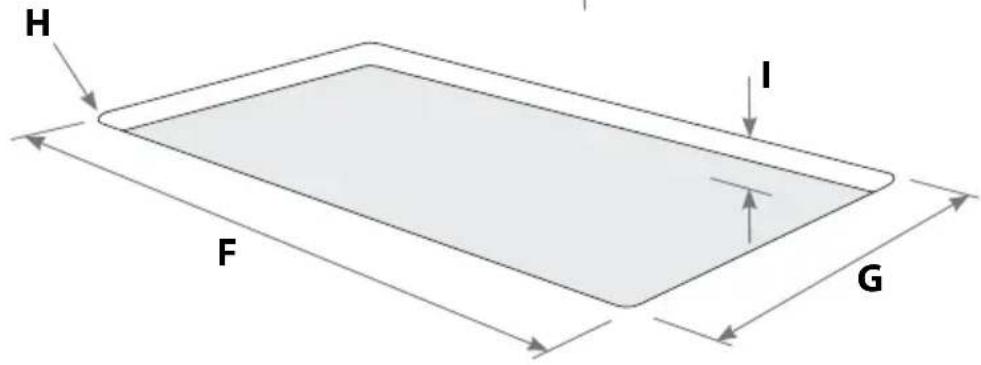

Einbauöffnung

F	Breite 560 (557-563) 870 (846-882) 870 (846-882)
G	Tiefe 490 (487-493) 494 (478-501) 494 (486-524)
H	Radius aller Kanten 10 10 10
I	Minimalabstand unterhalb d. 70 85 85Arbeitsfläche

Hinweis: Alle Maße in Millimetern (mm). Die Maße der Einbauöffnungen sind als "Nominalmaße" mit Toleranzbereichen (in Klammern) angegeben, wenn schon Einbauöffnungen vorhanden sind oder Geräte ersetzt werden.

Installationsanleitungen

Installationsvoraussetzungen (Modelle CT560)

Wenn das Kochfeld oberhalb anderer Geräte oder nutzbarer Schrände etc. installiert werden soll, wird der Einsatz einer Schutzplatte empfohlen.

UND

Wenn die Unterseite des Gerätes zugänglich verbleibt, muss eine Schutzplatte installiert werden.

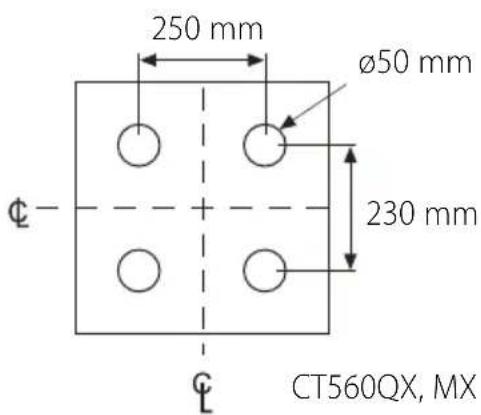

These Schutzplatte unterhalb des Kochfelds muss aus hitzebeständigem Material (für Temperaturen bis zu 70^ ) bestehen, mindestens 30mm (aber nicht mehr als 75mm ) unterhalb des Kochfelds montiert werden und über VIER Luftungslocher (Minimum-Durchmesser 50mm , Maximum-Durchmesser 70mm , siehe auch Diagramm) verfügen. These Luftlöcher dürfen nicht blockiert werden. Die Schutzplatte sollen entfernbar sein, um die sichere Befestigung des Kochfelds mit den mitgelieferten Klammern zu gewährleisten.

Zusätzliche Voraussetzungen

• Zwischen den Kanten der Einbauöffnung und umliegenden Rück- und Seitenwänden muss ein Abstand von 60 mm verbleiben.
• Wenn die Einbauöffnung weniger als 100 mm von einer umgebenden Wandfläche entfernt ist, muss diese Wandfläche mit hitzeresistenten Materialien (wie z.B. Kacheln) geschützt werden.

Die CT560-Modelle)durfen nicht direkt uber einem Geschirrspuler installiert werden, da die auftretende Feuchtigkeit die Elektrik des Kochfelds schädigen konnte.

Elektrik

Einen Kabelanschlussplan finden Sie auf der Unterseite des Kochfelds.

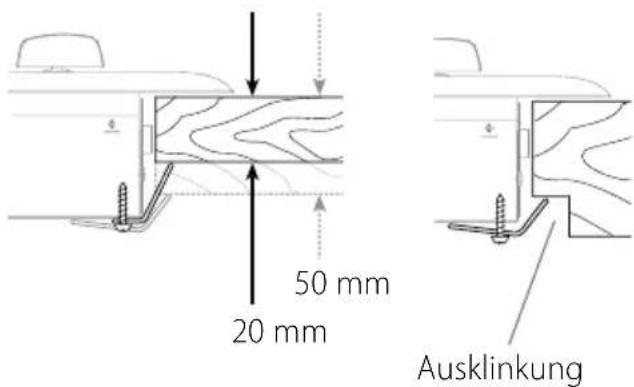

Befestigung des Kochfelds mit den mitgelieferten Klammern

Dieses Kochfeld wird mit Befestigungsklammern gefelfert, die für eine Verwendung mit einer Arbeitsfläche mit einer Stärke von 20-50 mm geeignet sind. Wenn die Arbeitsfläche stärker ist, muss die Unterseite dieser Arbeitsfläche auf ein Maß von 20-50 mm ausgekLINKt werden.

Stromversorgung

CT560QX, MX 5,9 kW @ 220-240 V (25 A)
CE901, CE901M 8,5 kW @ 220-240 V (37 A)

Installationsanleitungen

Checkliste für die Installation

Bitte prufen Sie anhand dieser Checkliste die ordnungsgemäß Installation des Produkts:

• Prufen Sie, ob das Gerät geerdet ist.
• Stellen Sie sicher, dass das Stromversorgungskabel keinen Kontakt mit dem Gerät hat und damit nicht durch die Hitze des Geräts gefährdet ist.
• Stellen Sie sicher, dass das Kochfeld ordnungsgemäß mit den Befestigungsklammern gesichert ist.

Checkliste für den Betrieb

• Bitte prufen Sie die ordnungsgemäße Funktion aller Kochfeldelemente und halten Sie die Kochfeldelemente zu Testzwecken mindestens eine Minute lang eingeschaltet.
• Prufen Sie bei eingeschalteten Kochfeldelementen die ordnungsgemäße Funktion aller Funktionsanzeigen.
• Prufen Sie, dass die Flächen der einzelnen Kochfeldelemente ordnungsgemäß bei Betrieb aufleuchten.
• Prufen Sie, dass die Warnanzeigen für die Oberflächentemperatur ordnungsgemäß bei Betrieb aufleuchten und wieder erlischen, wenn die Flächen der einzelnen Kochfeldelemente abgekühlt und damit gefahrlos zu berühren sind.

AKTUELLSTE INFORMATIONEN

Die aktuellsten Installationsinformationen, Produktmaße und Spezifikationen finden Sie auch auf der Webseite von Fisher & Paykel: www.fisherpaykel.com

www.fisherpaykel.com
