Type de produit	Cuisinière encastrable à plaques radiante
Marque	Fisher & Paykel
Modèle	CE901 Titan
Alimentation électrique	8,5 kW, 220-240 V, 37 A (monophasé)
Largeur du produit	914 mm
Profondeur du produit	546 mm
Hauteur du châssis sous plan	70 mm
Largeur de découpe	870 mm (tolérance 846-882)
Profondeur de découpe	494 mm (tolérance 486-524)
Rayon des angles de découpe	10 mm
Dégagement minimum sous plan	85 mm
Épaisseur du plan de travail	20 à 50 mm (avec retrait possible pour plus)
Type de cuisson	Plaques radiante électrique avec voyants de surface chaude
Nombre de zones de cuisson	5 (estimation d'après dimensions)
Sécurité	Voyants de surface chaude, mise à la terre obligatoire, dispositif de déconnexion bipolaire, barrière si accessible
Installation	Par technicien agréé, conforme aux normes locales, ne pas installer au-dessus d'un lave-vaisselle
Matériaux du plan de travail	Résistant à la chaleur (carrelage, pierre, etc.)
Nettoyage	Surfaces lisses faciles à nettoyer, finitions murales adaptées
Accessoires fournis	Pinces de fixation pour plan de travail 20-50 mm
Documentation	Notice d'utilisation et d'installation disponible en plusieurs langues

FOIRE AUX QUESTIONS - CE901 Titan Fisher & Paykel

Quelles sont les dimensions de découpe pour la cuisinière CE901 Titan ?

La découpe doit avoir une largeur de 870 mm (tolérance 846-882) et une profondeur de 494 mm (tolérance 486-524), avec un rayon d'angle de 10 mm. Un dégagement minimum de 85 mm sous le plan de travail est requis.

Quelle alimentation électrique est nécessaire ?

L'appareil nécessite une alimentation de 220-240 V, 37 A, avec une puissance de 8,5 kW. Un disjoncteur adapté et un câblage fixe avec dispositif de déconnexion bipolaire sont obligatoires.

Puis-je installer la cuisinière au-dessus d'un lave-vaisselle ?

Non, les modèles CE901 ne doivent pas être installés directement au-dessus d'un lave-vaisselle car l'humidité pourrait endommager l'électronique.

Comment nettoyer les plaques de cuisson ?

Utilisez des finitions faciles à nettoyer sur les surfaces murales entourant la table. Pour les plaques elles-mêmes, attendez qu'elles refroidissent et essuyez avec un chiffon humide. Évitez les produits abrasifs.

Que faire si les voyants de surface chaude ne s'allument pas ?

Vérifiez d'abord que toutes les résistances sont éteintes. Normalement, les voyants s'allument après extinction et s'éteignent lorsque les plaques refroidissent. Si le problème persiste, contactez un technicien agréé.

Quelle épaisseur de plan de travail est compatible ?

Le plan de travail doit avoir une épaisseur comprise entre 20 et 50 mm. Pour les plans plus épais, un retrait en sous-face doit être aménagé pour correspondre à cette plage.

Dois-je installer une barrière de séparation ?

Oui, si la base de la cuisinière est accessible (par exemple au-dessus d'un tiroir), une barrière résistante à la chaleur (jusqu'à 70°C) doit être installée entre 30 et 75 mm sous la base, avec quatre trous de ventilation de 50 à 70 mm de diamètre.

Puis-je utiliser des ustensiles en aluminium ?

La notice ne le précise pas, mais il est généralement déconseillé d'utiliser des ustensiles en aluminium sur les plaques radiante car ils peuvent laisser des marques. Privilégiez des casseroles à fond plat adapté.

Comment vérifier que l'installation est correcte ?

Après installation, allumez toutes les résistances pendant au moins une minute. Vérifiez que les voyants 'Marche' et 'Surface chaude' fonctionnent correctement et que les résistances deviennent incandescentes. Éteignez ensuite et attendez que les voyants 'Surface chaude' s'éteignent.

Où trouver la notice complète ?

La notice complète est disponible gratuitement en ligne sur le site de Fisher & Paykel (www.fisherpaykel.com) ou sur des plateformes comme notice-facile.com. Elle est téléchargeable en plusieurs langues.

MODE D'EMPLOI CE901 Titan Fisher & Paykel

Prenez garde : les bords du panneau sont coupants.

Agir imprudemment pourrait entraîner des blessures ou coupures mineures.

AVERTISSEMENT!

Aucun matériel ou produit combustible ne devra à unquelconque moment estre posé sur ce produit.

PRUDENCE!

• Afin d'éviter tout risque, ces produits doivent être installés par un technicien/agréé, selon les Presents instructions.
• Ne pas installer correctement le produit pourrait invalider toute garantie ou recours en responsabilité.
• Cet apparéil doit être installé en conformité avec la réglementation et les normes locales.

IMPORTANT!

• Veuillez mesure ces informations à disposition de la personne chargée d'inclanger le produit car cela pourra réduire vos frais d'installation.
• Lisez attentivement ces instructions avant d'installer ou d'utiliser ce produit.

Avant de commencer

• Vérifiez que le plan de travail est d'équerre et de niveau et qu'aucune membrure porteuse n'interfère avec les besoin d'espace.
  Veiliez à ce qu'un disjoncteur adapté soit incorpore dans le cablage permanent, monté et positionné en conformité avec les règles et règlements locaux concernant les installations électriques. Un dispositif de déconnexion représentant une lame d'air de séparation des contacts d'au moins 3 mm sur tous les pôles doit être incorpore dans le cablage fixe, en conformité avec les règles d'installation électrique, à moins que ces dernières autorisent un dispositif de remplacement:
• Un dispositif de déconnexion de l'alimentation représentant une lame d'air de séparation sur tous les conducteurs actifs (phase) doit être incorpore au câblage fixe.
• Prévoyez le plan de travail dans un matériel résistant à la chaleur.
• Veiliez à ce qu'il y ait un écartement ajustat entre la découverte et les parois arrrière et/ou laterales. Sur les surfaces murales entourant la table de cuisson, employez des finitions faciles à nettoyer pour faciliter l'élimination des taches de vapeurs de cuisson qui pourrait résultat de l'utilisation de la table de cuisson.
• En cas de doute concernant l'installation, consultez les autorités et les règlements locaux.

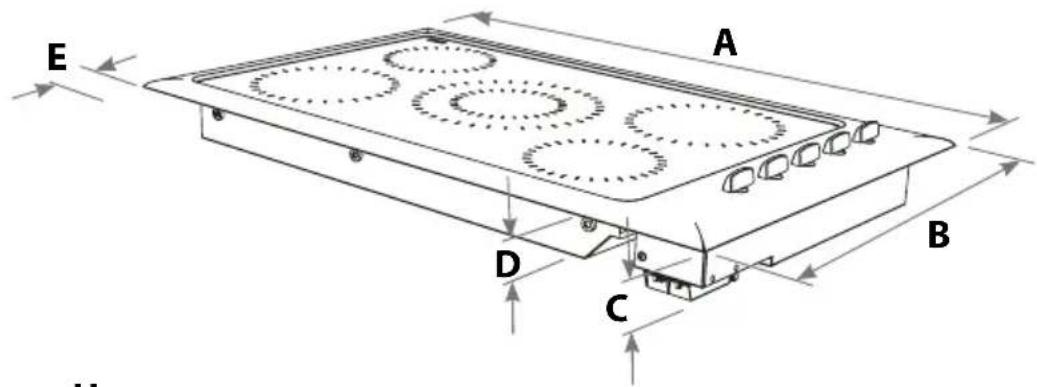

Dimensions et écartements

FR

CT560QX, MX CE901 CE091M

Produit

A	Largeur 578 914 914
B	Profondeur 511 546 546
C	Hauteur du bornier sous le plan de travail	-	8	1	8
D	Hauteur du châtessis sous le plan de travail	60 70 70
E	Ecartement minimum du bord avant du produit au bord avant du plan de travail	-	2	5	2

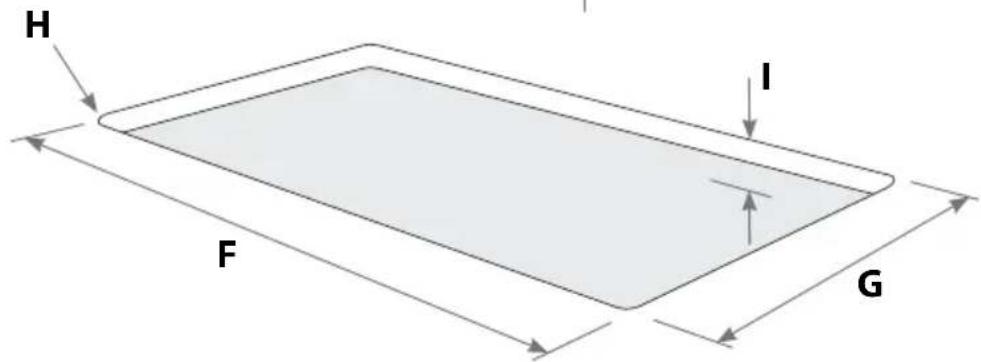

Découpe

F	Largeur 560 (557-563) 870 (846-882) 870 (846-882)
G	Profondeur 490 (487-493) 494 (478-501) 494 (486-524)
H	Rayon de l'ensemble des angles 10 10 10
I	Dégagement minimum sous le plan de travail 70 85 85

NOTE: toutes les cotes sont données en millimétres (mm) et les dimensions de la découpe sont données comme : 'cote nominale' suivie d'un 'écart acceptable' (entre parentheses), par exemple pour les découpes existantes ou les produits de remplacement.

Instructions d'installation

Prescriptions d'installation (modèles CT560)

Si une utilisation prolongée est envisagée, ou que la table de cuisson est montée audressus d'un espace de tiroirs, une barrière de séparation est recommandaee

ET

Si la base de ce produit est accessible, une barrière DOIT etre installee pour empêcher tout contact.

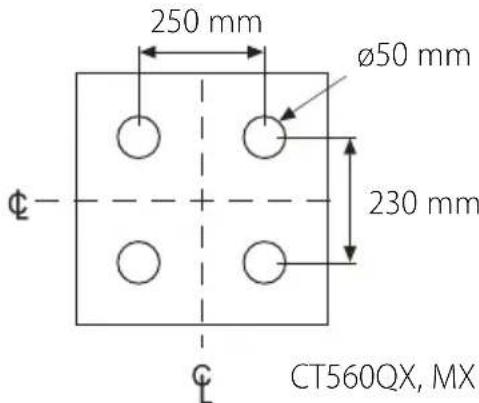

Si une barrière est installée sous la table de cuisson, elle devra etre constituee d'un matériel ou resistant a la chaleur et pouvant supporter une exposition soutenue a des températures allant jusqu'a 70^, etre placee au moins a 30 mm et au plus a 75 mm sous la base de la table de cuisson, et dispose de QUATRE trough de ventilation (mini. 50 mm : maxi. 70 mm de diametre, voir les détails sur le schema). Ces troughs de ventilation doivent etre ouverts a l'air libre. Il est conseille que cette barrière soit amovible pour permettre de fixer facilement la table de cuisson a I'aide des pincees fournies.

Prescriptions complémentaires

Veillez à ce qu'il y ait un minimum de 60 mm entre la découverte et le mur arrêté ou létal.
Si la découpe est à moins de 100 mm du mur, une protection quelconque contre la chaleur devra être utilisée, telle que des carreaux de ceramique.

• Les modèles CT560 ne devront pas être installés directement au-dessus d'un lave-vaisse, car l'humidité pourrait endommager l'électronique de la table/ plaque de cuisson.

Câblage

Brancher selon l'étiquette collée en sousface de la table de cuisson.

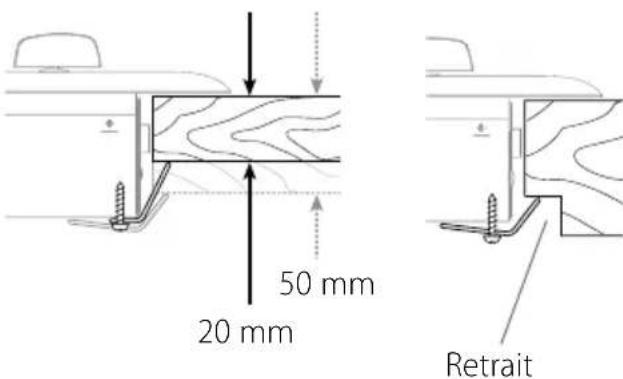

Accrochage de la table de cuisson

Cette table de cuisson est livrée avec des pince des fixation acceptant une épaisseur de plan de travail de 20 à 50 mm. Pour les plans de travail d'une épaisseur de plus de 50 mm, aménager un retrait en sous-face, à une épaisseur comprise entre 20 et 50 mm.

Alimentation électrique

CT560QX, MX 5,9 kW @ 220-240 V (25 A)
CE901, CE901M 8,5 kW @ 220-240 V (37 A)

Instructions d'installation

Liste de contrôle d'installation

Veuillez vérifier la liste suivante pour vous assurer que le produit est bien installé :

• Vérifiez que le produit est raccordé à la terre.
• Vérifiez que le cable électrique n'est PAS en contact avec le produit. Ceci évitera qu'il soit endommagé par la chaleur dégagée par le produit.
• Vérifiez que le produit est solidement accroché.

liste de contrôle de fonctionnement

• Vérifiez que le produit fonctionne correctement en allumant toutes les résistances et en les laissant sous tension pendant au moins une minute.
  Tandis que les résistances sont allumées, vérifie que l'ensemble des voyageants 'Marche' fonctionnent correctement.
• Vérifiez que les résistances sont incandescentes.
• Vérifiez que les voyants indicateurs 'Surface chaude' fonctionnent correctement en éteignant toutes les résistances. Les voyants indicateurs 'Surface chaude' devraient être s'allumer, puis s'éteindre une fois que les résistances auront assez refroidi pour pouvoir être touchées sans danger.

Dernières informations

Les instructions d'installations, les dimensions et les caractéristiques des produits en vigueur sont également disponibles sur le site Internet de Fisher & Paykel:

www.fisherpaykel.com
