Produkttype	Innebygget komfyr med stråleplater
Merke	Fisher & Paykel
Modell	CE901 Titan
Strømforsyning	8,5 kW, 220-240 V, 37 A (enfaset)
Produktbredde	914 mm
Produktdybde	546 mm
Høyde under benkeplate	70 mm
Utsparing bredde	870 mm (toleranse 846-882)
Utsparing dybde	494 mm (toleranse 486-524)
Utsparing hjørneradius	10 mm
Minste klaring under benkeplate	85 mm
Benkeplatetykkelse	20 til 50 mm (med mulig utsparing for tykkere)
Koketype	Elektriske stråleplater med varmflateindikator
Antall kokefelt	5 (estimert ut fra mål)
Sikkerhet	Varmflateindikator, jording påkrevd, bipolar bryter, barriere hvis tilgjengelig
Installasjon	Av godkjent tekniker, i henhold til lokale forskrifter, ikke installer over oppvaskmaskin
Benkeplatematerialer	Varmebestandig (fliser, stein, etc.)
Rengjøring	Glatte overflater enkle å rengjøre, tilpasset veggfinish
Medfølgende tilbehør	Festeklemmer for benkeplate 20-50 mm
Dokumentasjon	Bruks- og installasjonsanvisning tilgjengelig på flere språk

Ofte stilte spørsmål - CE901 Titan Fisher & Paykel

Hva er utsparingsmålene for komfyren CE901 Titan?

Utsparingen må ha bredde 870 mm (toleranse 846-882) og dybde 494 mm (toleranse 486-524), med hjørneradius 10 mm. Minste klaring under benkeplaten er 85 mm.

Hvilken strømforsyning er nødvendig?

Apparatet krever 220-240 V, 37 A, med effekt 8,5 kW. En egnet sikring og fast installasjon med bipolar bryter er påkrevd.

Kan jeg installere komfyren over en oppvaskmaskin?

Nei, CE901-modeller må ikke installeres direkte over oppvaskmaskin da fuktighet kan skade elektronikken.

Hvordan rengjøre kokeflatene?

Bruk enkel rengjøring på veggflater rundt benkeplaten. For platene selv, vent til de er avkjølt og tørk med fuktig klut. Unngå slipende midler.

Hva gjør jeg hvis varmflateindikatorene ikke lyser?

Sjekk først at alle varmeelementer er slått av. Normalt lyser indikatorene etter at de er slått av og slukker når platene er avkjølt. Hvis problemet vedvarer, kontakt godkjent tekniker.

Hvilken tykkelse på benkeplaten er kompatibel?

Benkeplaten må ha tykkelse mellom 20 og 50 mm. For tykkere plater må det lages utsparing på undersiden for å matche dette området.

Må jeg installere en skillebarriere?

Ja, hvis bunnen av komfyren er tilgjengelig (f.eks. over en skuff), må en varmebestandig barriere (opptil 70°C) installeres mellom 30 og 75 mm under bunnen, med fire ventilasjonshull på 50-70 mm diameter.

Kan jeg bruke aluminiumsredskaper?

Bruksanvisningen angir ikke dette, men det anbefales generelt ikke å bruke aluminiumsredskaper på stråleplater da de kan sette merker. Bruk kasseroller med flat og egnet bunn.

Hvordan kontrollere at installasjonen er korrekt?

Etter installasjon, slå på alle varmeelementer i minst ett minutt. Kontroller at 'På'- og 'Varmflate'-indikatorer fungerer og at elementene gløder. Slå deretter av og vent til 'Varmflate'-indikatorene slukker.

Hvor finner jeg fullstendig bruksanvisning?

Fullstendig bruksanvisning er tilgjengelig gratis på nettet via Fisher & Paykel (www.fisherpaykel.com) eller på plattformer som notice-facile.com. Den kan lastes ned på flere språk.

BRUKSANVISNING CE901 Titan Fisher & Paykel

Garanti og service 16

Vigtigt!

Sikkerhedsforanstaltninger og advarsler

ADVARSEL!

Risiko for at skare sig.

Pas pa - panelets kanter er skarpe.

Sikkerhet og advarsler

ADVARSEL!

Skjarefare

Vær forsiktig -panelkantene er skarpe.

Hvis det ikke utvises forsiktighet kan det.fore til mindre skader eller kutt.

ADVARSEL!

Ikke legg brennbare materialer eller gjenstander på koketoppen.

FORSIKTIG!

For a unnga faremometer ma dissekoketoppene installeres av en autorisertperson i samsvar med donne anvisingen.
- Dersom koketoppen/DDke installeres korrekt, mortfaller garantien og enhver form for ansvar fra produsentens/importorens side.
- Koketoppen skal installeres i samsvar med lokale forskritter og standarder.

VIKTIG!

Denne installasjonsanvisningen skal vare tilgjengelig for den personen som er ansvarlig for a installere koketoppen. Det kan ogsa bidra til a redusere installasjonskostadene.
- Les dette anvisningen grundig før koketoppen installeres og tas i bruk.

För du begyinner

• Kontroller at benkeplaten er rettvinklet og horisontal, og at ingen bygningselementerkommen i konflikt med det feltet som ma stä til disposisjon.
  Forsikre deg om at en egnet utkoblingsbryter erinnebygget i det permanente ledningsnettet, montert og plassert i samsvar med lokale regler og bestemmelser for installationsjon. Den elektriske installationsjonen skal vare utstyrt med en flerpolet bryter med en kontaktavstand pa minst 3mm palle poler, i samsvar med installationsjonsreglene, dersom ikke lokale regler tillater bruk av alternative løsninger:
  En flerpolet bryter mot strømnette, med Åpen kontaktavstand på alle aktive ledere (faser), skal ære en del av den faste installationsjonen. Benkeplaten skal ære laget av et varmebestandig materiaie.
• Kontroller at det er tilfredsstillende avstand mellom utskjaeringen og veggene bak og pa sidene.
• Velg overflater som er enkle Å holde rene på veggene omkring koketoppen, sik at det blir enklere Å fjerne stekeos og flekker somBruken av koketoppen kan medfrole.
• Ta kontakt med lokale bygningsmyndigheter i tilfelle tvil knyttet til installasjonen.

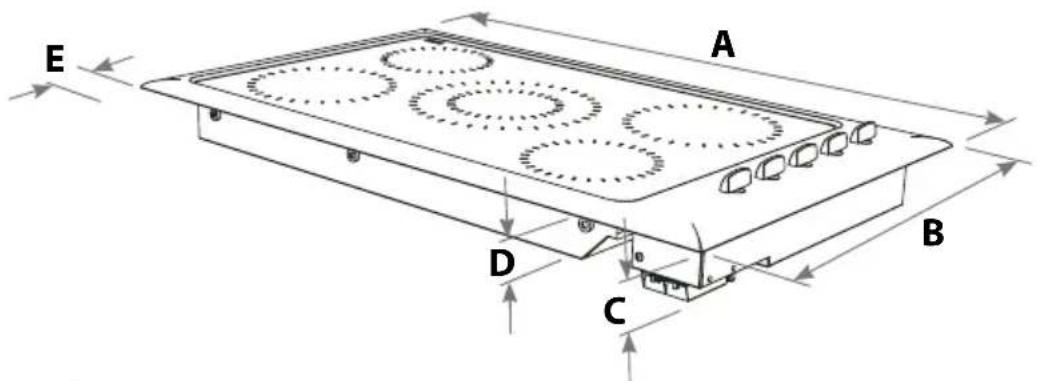

Dimensjoner og avstander

CT560QX, MX CE901 CE091M

Produkt
A	Bredde	578		914
B	Dybde	511		546
C	Høyde fra rakkeklemme under benk	-	8	1	8
D	Høyde fra chassis under benk	60 70 70
E	Minalumsavstand fra den fremre kanten av koketoppen til den fremre kanten på benkeplaten	-	2	5	2

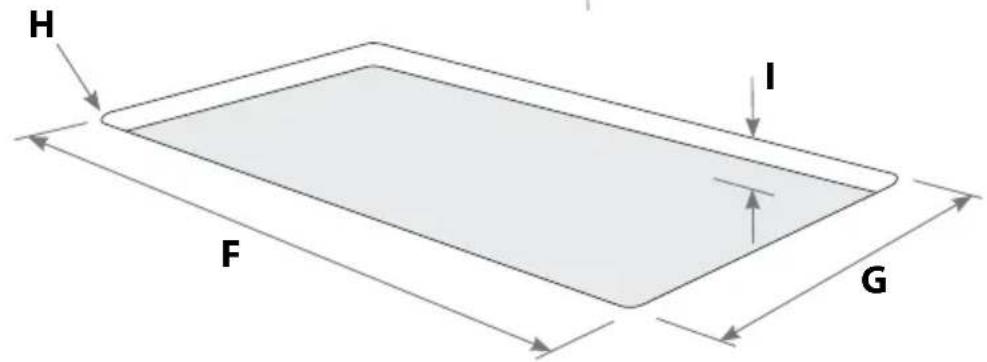

Utskjæringsmål

F	Bredde 560 (557-563) 870 (846-882) 870 (846-882)
G	Dybde 490 (487-493) 494 (478-501) 494 (486-524)
H	Radius for alle hjørner 10 10 10
I	Minimumsavstand under 70 85 85 benkeplate

MERK: alle mål er gitt i millimeter (mm) og utskjæringsmålene er gitt som en 'nominelle mål' fulgt av et 'ellers akseptabelt område' (i parentes), f.eks. for eksisterende utskjæringer eller erstatningsprodukter.

Installsjonsanvisninger

Installajonskrav (modellene CT560)

Hvis det forventes vedvarende bruk,
eller koketoppen er montert over skuffer,
anbefales det a sette inn en barriere

OG

• Kontroller at det er minimum 60 mm mellom utskjaeringen og vegene bak og pa sidene.
  Hvis utskjaeringen er mindre enn 100 mm fra veggen, bor det brukes en form for beskyttelse mot varme, f.eks. keramiske fliser.
• Modellene CT560 bør ikke installeres direkte over en oppvaskmaskin, fordi fuktigheten kan.fore til skade på elektronikken i koketoppen.

Elektrisk tinkobling

Tilkoblingene skal foretas i samsvar med etiketten på undersiden av koketoppen.

Festing av koketoppen

Koketoppen leveres med festeklemmer som passer til benketykke ser pa 20-50 mm. For benketykke sterre enn 50 mm ma det lages utsparinger pa undersiden, til entykke se pa 20-50 mm.

Strømforsyning

CT560QX, MX 5,9 kW @ 220-240 V (25 A)
CE901, CE901M 8,5 kW @ 220-240 V (37 A)

Installsjonsanvisninger

Sjekkliste ved installationsjon

Gå igjennom følgende liste for Å sikre korrekt installasjon av koketoppen:

• Kontroller at koketoppen er jordet.
• Kontroller at strømledningen IKKE er i kontakt med koketoppen. Dette vil sikre ledningen mot Å bliskadet av varme fra koketoppen.
• Kontroller at koketoppen er festet godt med klemmene.

Sjekkliste for drift

• Kontroller at koketoppen fungerer korrekt ved Å slå på alle elementene og la dem vår på i minst attt minutt.
• Mens elementene er slätt på, kontroller at alle 'På'-lampene fungerer korrekt.
• Kontroller at elementene gloder.
• Kontroller at Restvarmeindikatorene fungerer korrekt ved Å slå av alle elementene. Restvarmeindikatorene skal tenne og slokne sö snart elementene blir kalde nok for sikker berøring.

Sluttinformasjon

De aktuelle installasjonsanvisninger,** produktdimensjoner spesifikasjoner er ochå finne på hjemmesiden til Fisher & Paykel:

www.fisherpaykel.com
