BRUKSANVISNING HC90DCXB1 Fisher & Paykel

Instalasjonsanvisninger ogBrukerhandbok (NO)

Odeltaic ykataoantc kai odeltaicxphonc (EL)

EN English Installation instructions	Page 5 – 13 Page 1 – 3
ES Espanol Instrucciones para la instalación	Pág 15 – 18 Pág 1 – 3
DE Deutsch Einbauanleitung wartung	Seite 19 – 25 Seite 1 – 3
FR Français Conseils d'installation	Page 26 – 31 Page 1 – 3
IT Italiano Istruzioni per l'installazione	Pagina 32 – 37 Pagina 1 – 3
NL Nederlands Installatievoorschriften	Pagina 38 – 43 Pagina 1 – 3
DA Dansk Installationsanvisninger	Side 44 – 49 Side 1 – 3
FI Suomi Asennusohjeet	Sivu 50 – 55 Sivu 3 –5
SV Svenska Installationsinstruktioner	Sidorna 56 – 61 Sidorna 3 –5
NO Norsk Installasjonsanvisninger	Side 62 – 67 Side 1 – 3
EL Eλληνικά Οδηγίες εγκατάστασης	Σελίδα 68 – 73 Σελίδα 1 – 3

EN 2 Installation instructions

Contents

Rengöring av fettfilter

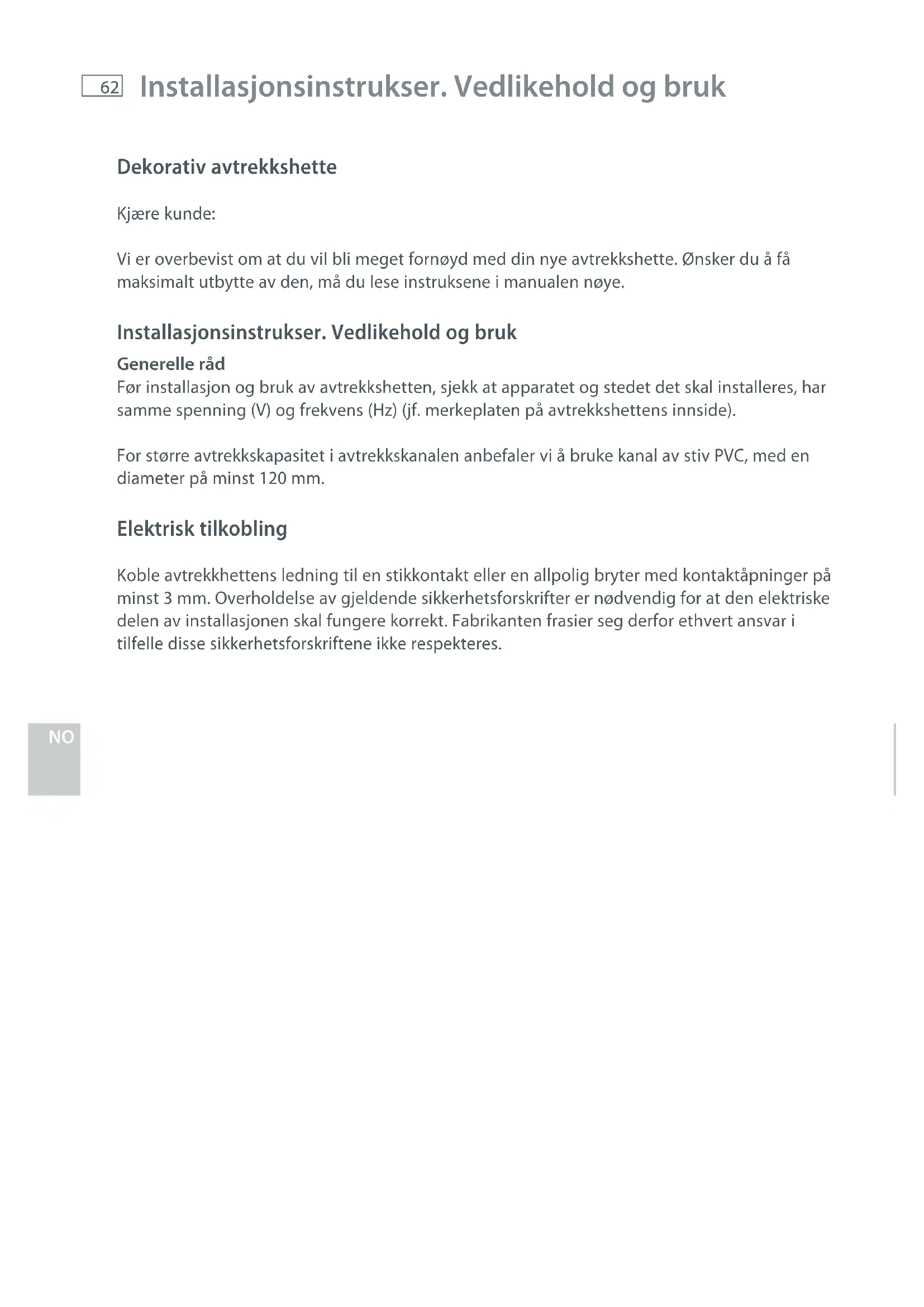

Dekorativ avtrekkshette

Kjaere kunde:

Vi er overbevist om at du vil ble meget fornøyd med din nye avtrekkshette. Ønsker du Å fã maksimalt utbytte av den, ma du lese instruksene i manualen nøye.

Installsjonsinstrukser. Vedlikehold og bruk

Generelle rãd

För installasjon og bruk av avtrekkshetten, sjekk at apparatet og stedet det skal installereres, har samme spenning (V) og frekvens (Hz) (jf. merkeplaten på avtrekkshettens innside).

For støre avtrekkskapatitet i avtrekkskanalen anbefaler vi Å bruke kanal av stiv PVC, med en diameter på minst 120 mm.

Elektrisk tlikobling

Koble avtrekkhettens ledning til en stikkontakt eller en allpolig bryter med kontaktapninger pa minst 3mm . Overholdelse av gjeldende sikkerhetsforskrifter er ndvendig for at den elektriske delen av installjonen skal fungere korrekt. Fabrikanten frasier seg derfor ethvert ansvar i tilfelle disse sikkerhetsforskriftene ikke respekteres.

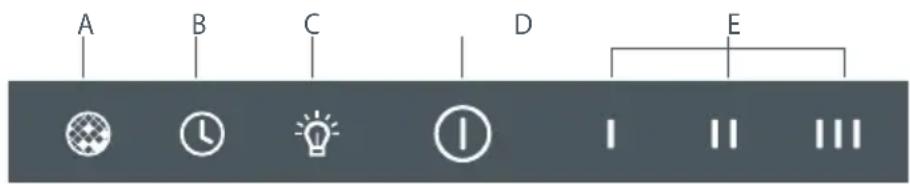

Dette panelet er plassert på avtrekkshettens forside og har:

Viser/varselbryter for rengjoring av filter (Ref. A).
Den aktiveres automatisk med jevne mellomrom for Å indikere at filtrene bør rengjores, og kan deaktiveres ved Å trykke den inn en gang.
Trykknapp for tidsinnstilling av motoren (Ref. B).
Avtrekkshetten vil gå på den hastigheten den er stilt på i 5 minutter, og deretter 5 minutter på de lavere hastighetene welt til den stopper welt.
Trykknapp belysningslampe (Ref. C).
Lyset reguleres ved a holde bryteren innate.
Trykknapp Av/Pa motor (Ref. D).
3 trykknapper for motorkontroll (hastighetstrinn 1, 2 og 3) (Ref. E).

Viktig!

• Avtrekkshetten ma ikke tilkobles røykpiper, ventilasjonsrør erller varmluftskanaler. Før den monteres bør man konsultere gjeldende kommunale forskritter angænde krav til luftutslipp. Sørg for at det er tilstrekkelig ventilasjon i rommet.
  Ved steking ma man alltid vare pa vakt, da oljen kan overhopphetes og ta fyr. Dette er spesielt viktig hvis man steker i olje som brukes om igjen.
  Bruk aldri avtrekkshetten pa steder hvor det finnes andre apparater med luftutslipp til utsiden, med minre det kan garanteres god ventilasjon i rommet.
  For a unnga brannfare ma man alltid folge disse radene, og vare spesielt papasselig nar det gjelder regelmessig rengjoring av fetffiltrene.
  Ved elektrostatisk utladning (ESD) er det mulig at avtrekkshetten slutter a virke. Det eneste man behoover a gjore i et slikt tilfelle er a sla apparatet av og sa pa igjen, og deretter vil det virke helt perfekt. Det er ingen fare forbundet hermed.
  Hvis strømledningen skulle skades,违法犯罪. Dette må gjores av teknik service er en autorisert tekniker.
  Man ma aldri flambere under avtrekkshetten.
  Monter avtrekkshetten slick at stikkontakten erlett tilgengelig.
  Avtrekkshetten ma installeres minst 65 cm over komfyrtoppen.
  I uvar med lynnedslag kan det hende at apparatet kobles ut. I et slikt tilfelle bør man sla apparatet av (OFF) og deretter pa (ON). Apparatet vil begynne a fungere normalt igjen uten at dette medforer noen som helst fare.
  Dette apparatet mä ikke brukes av personer (gjelder ochs barn) med nedsatte fysiske eller mentale evner. Det må Heller发展模式 betjenes av personer uten erfaring og kjennskap til apparatet med mindede overvåkes eller instrueres av andre som patar seg ansvaret for deres personlige sikkerhet.
  Hold barna unna apparatet.
• Avtrekksluften må ikke fores gjennom rør som brukes til avtrekk for røyk fra apparater drevet med gass eller annen type brensel (dette gjelder ikke apparater som utelukkende brukes til Å送来 luft inn i rommet).
  Hvis kjokkenhetter settes i gang pa samme tid som andre ikke elektriske apparater, mA Luftavtrekket ikke staat enn 4 Pa (4x10-5 bar).
  Bruk aldri hetten i rom hvor det allerede finnes apparater med luftavlop som er koblet til utsiden, med minre det er sorgen for god ventilasjon i rommet.
  Denne kjokkenhetten kan kun installereres over elektriske eller gass-koketopper med maks. 4 plater eller gassbluss.
  När avtrekkshetten monteres over en gass-koketopp, ma avstanden mellom koketoppens overflate og den nederste kanten på hetten vare minst 65 cm. Skulle installasjonsinstruksene for gass-koketoppen angi at avstanden bør vare større, ma dette tas til folge.
• Skal avtrekkshetten monteres over en elektrisk koketopp, vil anbefalt minimumsavstand mellom koketoppen og den nederste kanten på hetten vare angitt i monteringsinstruksene.
  Alle krav angaende luftavtrekk ma oppfylles.

Rengjøring

För ethvert ingrep på avtrekkshetten må man slå av apparatet og trenkke ut strømledningen. Rengjør hetten på utsiden med et flytende ikke etsende vaskemiddel. Unngå bruk av rengjøringsprodukter med slipende stoffer.

Bytting av lampen

Sjekk at avtrekkshetten er slätt av För lampen byttes. Fjern fettfilteret og skift ut lampen med en ny av samme type. Sett deretter filteret tilbake på plass.

Rengjoring av fettfilteret

Fettfilteret på rengjores minst en gang i maneden (eller oftere alt etter bruk). Det kan vaskes i oppvaskmaskin eller i varmt vann og oppvaskmiddel. Bruker man oppvaskmaskin, br man plassere det vertikalt forå unngå at matrester setter seg fast. Skyll og tørk og sett filteret tilbake på plass.

Aktivkullfiltrene ma skiftes ut minst hv er tredje man od hvis man onsker et optimalt resultat (eller oftere hvis avtrekkshetten brukes svert mye).

Viktig for avtrekkshetter med halogenlamper

Halogenlamper ma byttes ut med lamper med aluminiumsreflektor,/DDikroiske lamper, for a forhindre unodvendig overoppheting av lampeholderen.

Fabrikanten frasier seg ethvert ansvar i tilfelle ovennevnte instrukser angaende installationsjon, vedlikehold og bruk av avtrekkshetten ikke overholds.

Fabrikanten garanter at dette produit oppyller alle de grunnleggende kravene som regulerer elektrisk lavtrykksmateriell og elektromagnetisk kompatilitet i samsvar med henholdsvis direktiv 2006/95/EEC av 12. desember 2006 og direktiv 2004/108/EEC av 15. desember 2004.

Skulle du trenge teknik assistanse aller onsker ytterligere informasjon om vareprodukter, bare ta Kontakt med en av vare forhandlere.

Fabrikanten forbeholder seg retten til a foreta teknologiske utbedringer aller endringer uten forhandsvarsel.

Dette apparatet har 2 Års garanti som dekker deler og arbeid ved reparasjoner i det landet hvor apparatet er kjøpt.

Produsenten vil sorge for at:

Apparatet repareres uten kostnader for eieren, verken for materialer erler arbeid ved reparasjon pa noen av Produkts deler, hvis seriENUMmer er angitt pa produktet, dersom feil skulle oppsta innate TO AR fetter kjopsdato.

Denne garantien dekker nikke:

A Service som/DD er relatert til noen defekt paa Produktet. Kostnaden for servicen vil bli belastet kunden, dersom det icke finnes noe problem som skyldes en Produktceil. For eksempel:

1. Korrigering av feilinstallasjon avproduktet.
2. Instruksjon iBruken avproduktet.
3. Utskifting av hussikringer, tilbakestilling av kretsbrytere, retting på husets ledningsnett eller rørsystem, aller utskifting av lyspaerer.
4. Utbedring av feil som er forarsaket av brukeren.
5. Endring av oppstilling av produitet.
6. Ikke godkjente endringer avproduktet.
7. Stoy aller vibrasjoner som er a betrakte som normale, for eksempel, tappelyder, omformerstoy aller varslingsalarmer.
8. Utbedring av skader forarsaket av skadedyr, for eksempel rotter, kakerlakker osv.

B Defekter forarsaket av andre faktorer enn:

C Defekter på produitet forårsaket av ulykke, vanskjötsel, feilaktig bruk, brann, oversvömmelse eller force majeure.
D Fisher & Paykel kan/DD he ansvarlig for at nettspenningen er hoyere eller lavere enn det som er angitt i Produktspesifikasjonen.
E Kostenaden til reparasjoner utført av uautoriserte reparatører ull kostnaden til a utbedre slike uautoriserte reparasjoner.
F Reisekostnader og dertil relaterte utgifter som palborger produit er installert på steder hvordet er begrenset eller innskrenket atkomst (f.eks. flyreiser, ferjebilletter, utgifter for a na isolerte geografiske omrader).
G Normalt anbefalt vedlikehold som beskrevet i produits bruksanvisning.

Hvis du har problem med installationsjonen, ma du ta kontakt med forhandleren erer en installerator. Det er ditt ansvar Å sorge for tilfredsstillende tilkoblingsløsninger for elektrisitet, avtrekk erer annet.

Vi er ikke ansvarlig for følgeskader eller tilfeldige skader (kostnader til reparasjon eller erstatning av andre eiendeler som er blitt skadet ved atprodukter er defekt, aller noen andre kostnader forårsaket av atprodukter er defekt).

Tilkalling av service

För du tar kontakt for service aller assistanse:

At apparatet er riktig installment
At du er fortrolig med hva som er normal drift
At du har lest sjekklisten for problemlosing

Hvis du, etter Å ha kontrollert disse punktene, fremdeles har behov for assistanse, skal du gjore som ffolger:

Europa

www.fisherpaykel.eu

Hvis du ringer eller skriver, husk öppgi; navn og adresse, modellnummer, serienummer, kjøpedato og en fullstendig beskrivelse av problemet. Denne informasjonen er nødvendig for Å gi deg best mulig tilbækemelding på ditt önske om assistanse.

Kommersiell bruk

Hvis du bruker produit i kommersiell samenheng (all annen bruk enn i en privat husholdning), aksepterer vi a reparere aller erstatte alle defekte deler med serienummer som er a finne pa produit uten at du skal betale for delene. Vår forpliktelse for disse reparasjonene går ut ETT ÅR etter den opprinnelige kjøpedatoen.

Vi kan velge om vi vil erstattte delen eller produktet, eller vi kan gi deg full tilbakebetaling av innkjopsprisen for produit (ikke inkludert installasjon eller andre kostnader). All service under denne produsentgarantien skal utfores av Fisher & Paykel eller deres autoriserte serviceleverandr innenfor vanlige arbeidstider.

Ingen andre garantier

Denne produsentgarantien er den hele og eksklusive avtalen mellom deg og oss när det gjelder alle former for defekter på produit. Ingen aväre ansatte (eller väre autoriserte serviceleverandörer) har myndighet til Å foreta noen endring i aller modifikasjon av denen produsentgarantien.
