Producttype	Inbouwfornuis met stralingsplaten
Merk	Fisher & Paykel
Model	CE901 Titan
Elektrische voeding	8,5 kW, 220-240 V, 37 A (enkelfasig)
Breedte product	914 mm
Diepte product	546 mm
Hoogte chassis onder werkblad	70 mm
Uitsparing breedte	870 mm (tolerantie 846-882)
Uitsparing diepte	494 mm (tolerantie 486-524)
Hoekradius uitsparing	10 mm
Minimale vrije ruimte onder werkblad	85 mm
Dikte werkblad	20 tot 50 mm (met mogelijke uitsparing voor dikkere)
Kooktype	Elektrische stralingsplaten met indicatielampjes voor heet oppervlak
Aantal kookzones	5 (schatting op basis van afmetingen)
Veiligheid	Indicatielampjes heet oppervlak, verplichte aarding, tweepolige uitschakelinrichting, barrière indien toegankelijk
Installatie	Door erkende technicus, conform lokale normen, niet installeren boven een vaatwasser
Materialen werkblad	Hittebestendig (tegels, natuursteen, enz.)
Reiniging	Gladde oppervlakken gemakkelijk schoon te maken, geschikte wandafwerkingen
Meegeleverde accessoires	Bevestigingsklemmen voor werkblad 20-50 mm
Documentatie	Gebruiks- en installatiehandleiding beschikbaar in meerdere talen

Veelgestelde vragen - CE901 Titan Fisher & Paykel

Wat zijn de uitsparingsafmetingen voor het fornuis CE901 Titan?

De uitsparing moet een breedte hebben van 870 mm (tolerantie 846-882) en een diepte van 494 mm (tolerantie 486-524), met een hoekradius van 10 mm. Er is een minimale vrije ruimte van 85 mm onder het werkblad vereist.

Welke elektrische voeding is nodig?

Het apparaat heeft een voeding van 220-240 V, 37 A, met een vermogen van 8,5 kW nodig. Een geschikte stroomonderbreker en vaste bedrading met tweepolige uitschakelinrichting zijn verplicht.

Kan ik het fornuis boven een vaatwasser installeren?

Nee, de CE901 modellen mogen niet direct boven een vaatwasser worden geïnstalleerd omdat vocht de elektronica kan beschadigen.

Hoe reinig ik de kookplaten?

Gebruik gemakkelijk te reinigen afwerkingen op de muuroppervlakken rond de kookplaat. Wacht voor de platen zelf tot ze zijn afgekoeld en veeg ze af met een vochtige doek. Vermijd schurende middelen.

Wat te doen als de indicatielampjes voor heet oppervlak niet branden?

Controleer eerst of alle kookzones uit zijn. Normaal gesproken gaan de lampjes branden na het uitschakelen en gaan uit wanneer de platen zijn afgekoeld. Neem bij aanhoudende problemen contact op met een erkende technicus.

Welke werkblad dikte is compatibel?

Het werkblad moet een dikte hebben tussen 20 en 50 mm. Voor dikkere werkbladen moet aan de onderzijde een uitsparing worden gemaakt om binnen dit bereik te vallen.

Moet ik een scheidingsbarrière installeren?

Ja, als de onderkant van het fornuis toegankelijk is (bijvoorbeeld boven een lade), moet een hittebestendige barrière (tot 70°C) worden geïnstalleerd tussen 30 en 75 mm onder de onderkant, met vier ventilatiegaten van 50 tot 70 mm diameter.

Kan ik aluminium kookgerei gebruiken?

De handleiding specificeert dit niet, maar het wordt over het algemeen afgeraden aluminium kookgerei op stralingsplaten te gebruiken omdat dit vlekken kan achterlaten. Gebruik bij voorkeur pannen met een geschikte vlakke bodem.

Hoe controleer ik of de installatie correct is?

Na installatie, zet alle kookzones minstens één minuut aan. Controleer of de 'Aan'- en 'Heet oppervlak'-indicatielampjes correct werken en of de kookzones gloeien. Zet ze daarna uit en wacht tot de 'Heet oppervlak'-lampjes uitgaan.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis online beschikbaar op de website van Fisher & Paykel (www.fisherpaykel.com) of op platforms zoals notice-facile.com. Deze is in meerdere talen te downloaden.

GEBRUIKSAANWIJZING CE901 Titan Fisher & Paykel

Risico op snijwonden

Wees voorzigt - scherpeplaatranden.

Let op voor lichte letsels of snijwonden.

WAARSCHUWING!

Plaats nooit brandbare materialen of producten op dit apparaat.

OPGELET!

• Om gevaar te voorkomen要去en deze apparaten door een bevoegd monteur volgens deze voorschriften worden geinstalleerd.
• Garantie- of aansprakelijkkeidsclaims kuren verrallen indien het apparaat onzorgvuldig is geinstalleerd.
• Dit apparaat moet worden geinstalleerd conform de lokale voorschriften en normen.

BELANGRIJK!

Stel deze informatatie ter beschikking van de verantwoordelijkke voor de installmentie van het apparatusat om eventueel uw installmentiekosten te reduceren.
Lees deze instructies aandachtig alvorens dit apparaat te installeren of te gebruiken.

Voordat u begint

• Vergewis u ervan dat het werkblad haaks en waterpas staat en dat geen constructiedelen in de benodigde installmentuimte reiken.
  Zorg ervoor dat in de vaste bedrading een passende scheidingsschakelaar wordt voorzien, die qua plaatsing en montage aan de lokale reglementen en voorschriften beantwoordt. Overeenkomstig de bedradingsvoorschriften moet in de vaste bedrading een scheidingsschakelaar met in alle polen een luchtspleet van ten minste 3mm voorzien zijn, tenzij de lokale bedradingsvoorschriften alternatieve middelen toelaten.
  In de vaste bedrading要去en scheidingsschakelaar met een luchtspleet in alle actieve (fase)geleiders zich gemonteerd.
• Zorg ervoor dat het werkblad van hittebestendig materiaal is.
• Vergewis u ervan dat er voldoende afstand is:tussen de zaagmaat en de achefter-en/of zijwanden. Gebruik onderhoudsvriendelijk wandafwerking rondon de kookplaat zodat vlekken van kookdampen, ontstaan door het gebruik van deze apparaten, vlot hunnen worden verwijderd.
• Raadpleeg in geval van twijfel de lokale bouwvoorschriften en verordeningen.

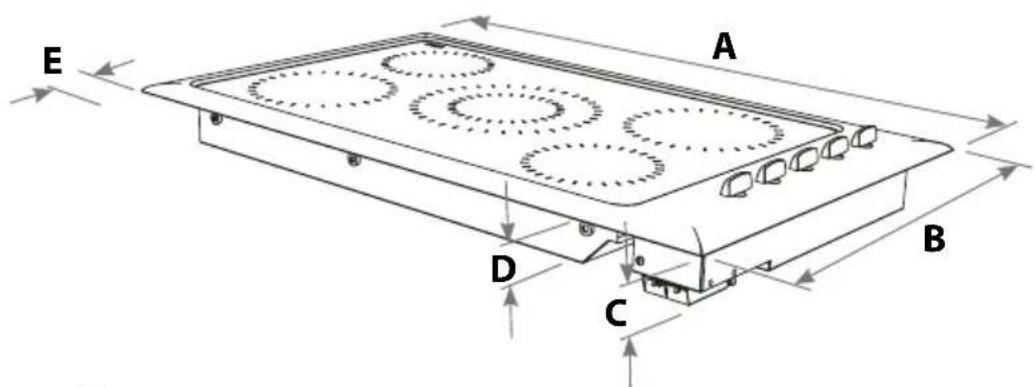

Afmetingen en afstanden

CT560QX, MX CE901 CE091M

Apparaat

A	Breedte 578 914 914
B	Diepte 511 546 546
C	Hoogte van klemmenblok onder werkblad	-	8	1
D	Hoogte van onderstel onder werkblad	60 70 70
E	Minimumafstand van voorste rand van apparaat tot voorste rand van werkblad	-	2	5

Nis

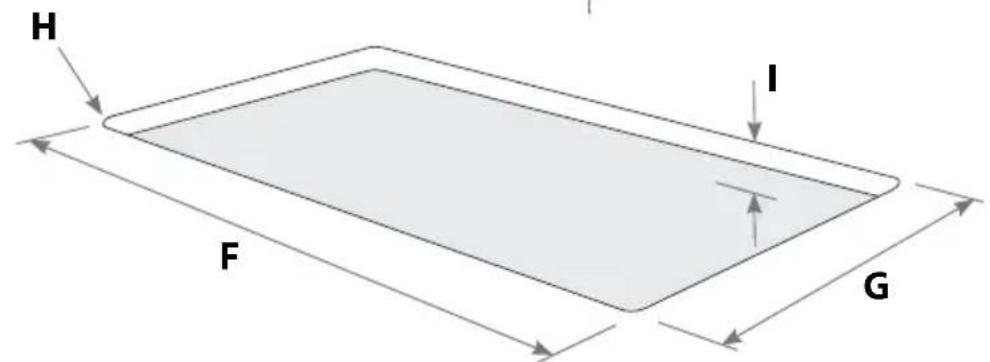

F	Breedte 560 (557-563) 870 (846-882) 870 (846-882)
G	Diepte 490 (487-493) 494 (478-501) 494 (486-524)
H	Ronding van alle hoeken 10 10 10
I	Minimumafstand onder 70 85 85 Werkblad

OPMERKING: alle maten zijn in millimeter (mm) en de nisafmetingen zijn "nominale maten" gevolgd door een "overigens aanvaardbaar bereik" (tussen haakjes) bv. voor bestaande nissen of verrangapparaten.

Installatievoorschriften

Installatievereisten (modellen CT560)

Als verwacht worden de kookplaat langdurig zal worden gebrukt, of wanner zij boven een ladenblok worden gemonteerd, is een scheidingspaneel:tussen beiden aan te raden.

EN

Daar waar de onderkant van dit apparaat bereikbaar is, MOET een scheidingspaneel worden voorzien om aanraking te voorkomen.

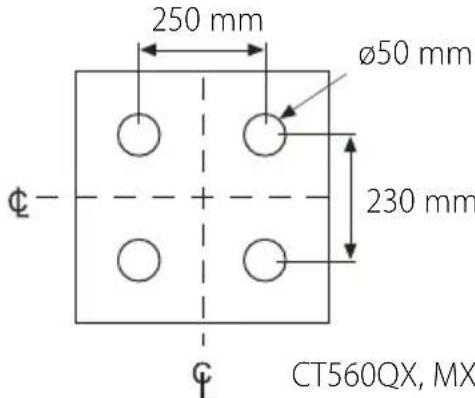

Als een scheidingspaneel onder de kookplaat wordt gemonteerd, moet dat bestaanuit hittebestendig materiaal dat bestand is tegen langdurige blootstelling aan temperaturen tot 70^, zich minimaal 30~mm en maximaal 75~mm onder de onderkant van de kookplaat bevinden en voorzien zijn van VIER ventilatieopeningen (min. 50~mm- max. 70~mm diameter, voor details zieschema). Door deze ventilatieopeningen要去 vrij luchtcirculatie maybeijk+zijn. Het scheidingspaneel要去 liefst+kennen worden weggenomen om de kookplaat gemakkelijk met de bijgeleverde klemmen vast te hunnenzetten.

Bijkomende vereisten

• Vergewis u ervan dat er minimaal een afstand van 60mm is:tussen de nis en de awhile of zijwand.

• Als de nis minded dan 100mm van de wand staat, moet een of andere vorm van hittebescherming worden aangebracht, bv. keramische tegels.

• De modellen CT560 mogen nicht direct boven een vaatwasmachine worden gemonteerd, waar de vochtigheid hiervan de elektronica van de kookplaat kan beschadigen.

Bedrading

Sluit aan zoals aangegeven op het label onderaan de kookplaat.

De kookplaat vastklemmen

Deze kookplaat worden geleverd met bevestigingsklemmen voor werkbladen met een dikte van 20-50 mm. Bij werkbladen dikker dan 50~mm dient u aan de onderkant een inspringing te voorzien tot een dikte van 20-50 mm.

Voeding

CT560QX, MX 5,9 kW @ 220-240 V (25 A)
CE901, CE901M 8,5 kW @ 220-240 V (37 A)

Installievoorschriften

Controleijst voor installmentie

Controleer aan de hand van de volgende lijst of het apparaat is gemonteerd zoals het hoort:

• Controller of het apparaat is geaard.
• Controller of de voedingskabel het apparaat NIET raakt. Op die manier kan de voedingskabel Niet worden beschadigd door hitte van het apparaat.
• Controller of het apparaat veilig is vastgeklemd.

Controleijst voor werking

• Controller of de productfuncties waar behoren werkden door alle kookzones in te schakelen en ze gedurende ten minste een minuut te latent functioneren.
• Controller intussen of alle werkingscontroleampjes juist functioneren.
• Controller of de kookzones gloeien.
• Controller of de warmte-indicatoren juist functioneren door alle kookzones uit te schakelen. De warmte-indicatoren要去en verlicht�n enervoigens doven zodra de kookzones voldoende afgekoeld�n tot op een temperatuur waarop u ze veilig kunt aanraken.

Laatste新模式

Courante installmentvoorschriften, productafmetingen en -specificaties vindt u ook op de Fisher & Paykel website.

www.fisherpaykel.com
