Attenzione - i bordi del pannello sono affiliati

Una mancata attenzione puo provocare tagli o lesions minori.

AVVERTENZA!

Non posizionare mai su quello prodotto materiale o prodotti combustibili.

ATTENZIONE!

• Per evitare pericoli dati prodotti devono essere installati da personale autorizzato seguendo queste istruzioni.
• Un'installazione non corretta del prodotto può invalidare eventuali richieste di garanzia risarcimento.
• Questo elettrodomestico deve essere installato in conformità ai regolamenti e standard locali.

IMPORTANT

• Si invita a renderere queste informazioni disponibili al personale incaricato con l'installazione di quello prodotto poiché potrebber ridurre i costi di installmente.
• Leggere le istruzioni prima di procedere con l'installazione o l'utilizzo di quello elettrodomestico.

PRIMA DI INIZIARE

• Assicurarsi che l'alloggiamento sia squadrato a livello e che non vi siano componenti strutturali che interferiscono con i requisiti d'ingombro.
  Assicurarsi che sull'impiano di alimentazione sia installato un interruptore automatico, montato e posizionato in conformità alle disposizioni locali che regolano l'installazione di impiani elettrici. Nell'impiano elettrico deve essere integrato un interruptore automatico fornito di un'aria di almeno 3 mm tra le superfici di contatto di tutti i poli, a meno che le disposizioni locali non prevedano disposizioni alternative:
• É necessario integrare nell'impiano elettrico un interruptore automatico per la sconnaissance dall'alimentazione di rete fornito di una separazione tra tutti i conduttori attivi (fase).
  Realizzare il piano di appoggio in materiale resistente al calore.
  Assicurarsi che vi sia un'aria sufficiente tra la sfinestratura delle pareti posteriori e/o laterali. Utilizzato rifiniture facili da pulire per le superfici delle pareti intorno al piano di cottura per facilitare la rimozione delle macchie dei fumi di cottura che potrebbero risultare dall'uso del piano di cottura.
• Per qualsiasi dubbi riguardante l'installazione consultare alle autorità locali e leggi corrispondenti.

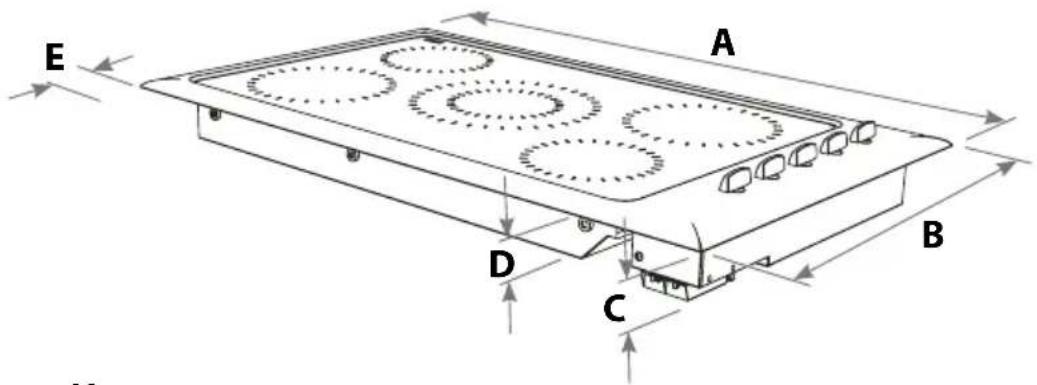

Dimensioni e spazi

CT560QX, MX CE901 CE091M

Prodotto

A	Larghezza 578 914 914
B	Profondità	511		546
C	Altezza del blocco terminale sotto al banco	-	8	1	8
D	Altezza del telao sotto al banco 60 70 70
E	Luce minima tra il bordo anteriore del prodotto e il bordo anteriore del banco	-	2	5	2

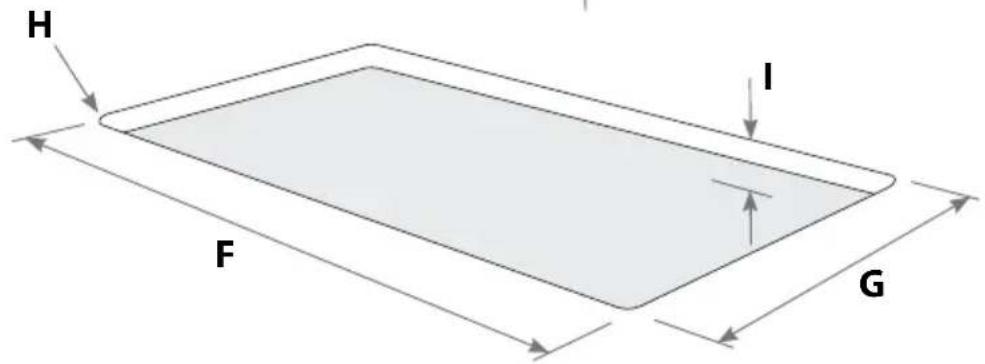

Sfinestratura

F	Larghezza 560 (557-563) 870 (846-882) 870 (846-882)
G	Profondità 490 (487-493) 494 (478-501) 494 (486-524)
H	Raggio di tutti gli angoli 10 10 10
I	Luce minima sotto il banco 70 85 85

NOTA tutte le misure sono espresse in millimetri (mm) le dimensioni delle sfinestrature sono fornite come 'misure nominali' seguite da una 'variazionianche accettabili' (tra parentesi) es. per sfinestrature preesistenti o prodotti in sostituzione.

Istruzioni per il montaggio

Requisiti per l'installazione (modelli CT560)

Quando si prevede un uso prolongato o il piano di cotture è monatto sopra ad uno spazio cassetto, si consiglia l'installazione di una barriere in mezzo.

E

Dove la base del prodotto è accessibile, una barriera DEVE essere installata per prevenir il dato.

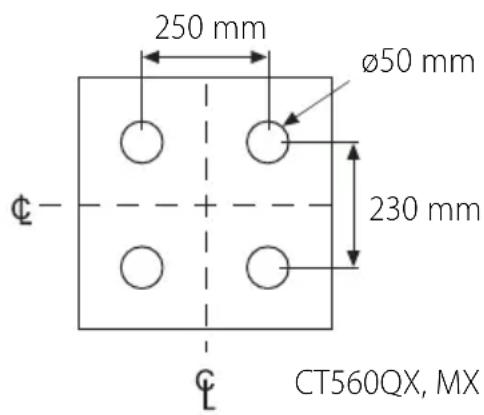

Se una barriera viene installata sotto al piano di cottura, questa deve essere formata da materiale resistente al calore capace di sostenere un esposizione prolongata a temperature fino a 70^ , posizionata a almeno 30 mm e non superiore a 75 mm除去 la base del piano di cottura ed essere dotata di QUATTRO fori di ventilazione (min 50 mm: max 70 mm di diametro, vedere lo schema per ulteriori dettagli) Questi fori di ventilazione devono essere aperti alla libera circolazione dell'aria. Si raccomanda che la barriera sia asportabile per permettere un fissaggio sicuro del piano di cottura con i fermagli forniti in dotazione.

Requisiti supplementari

• Verificare la presenza di almeno 60~mm tra la sfinestratura e la parete posteriore o laterale.
• Se la sfinestratura si trovava a meno di 100 mm alla，则，sarà necessario installare una quale forma di protezione dal calore, ad esempio mattonelle di ceramica.

I modelli CT560 non devono essere installati direttamente sopra a lavastoviglie poiché l'umidità cui danneggiare l'electronica del piano di cottura.

Collegamenti

Eseguire i collegamenti conformmente all'etichetta riportata sulla parte inferiore del piano di cottura.

Come fermare il piano di lavoro

Questo piano di cottura viene fornito con fermagli di fissaggio adattabili a bianchi con spessore fino a 20-50 mm. Per bianchi con spessori superiori a 50 mm, ridurre la superficie inferiore fino a uno spessore di 20-50 mm.

Cavità

Alimentazione

CT560QX, MX 5,9 kW @ 220-240 V (25 A)
CE901, CE901M 8,5 kW @ 220-240 V (37 A)

Istruzioni per il montaggio

Elenco di spunta per il montaggio

Verificare le procedure di montaggio con il presente elenco al fine di garantire una installatione corretta del prodotto.

• Verificare la corretta messa a terra del prodotto
  Assicurarsi che il cavo di alimentazione NON sa in contatto con il prodotto. Questa al fine di evitare danni al cavo provocati dal calore emesso dal prodotto.
• Assicurarsi che il prodotto sia saldamente fissato.

Elenco di spunta procedure di montaggio

• Verificare il corretto funzionamento del prodotto accendendo tutti gli elementi lasciandoli accesi per almeno un minuto.
• Con gli elementi accesi verificare il corretto funzionamento di tutte le spie 'On'.
• Assicurarsi che gli elementi siano accesi.
• Assicurarsi che le spie 'Superficie molto bollente' funzionino in modo corretto spegnendo tutti gli elementi. Le spie 'Superficie molto bollente' devono essere accesi e spegnersi appena gli elementi si sono raffreddati abbastanza da poter essere toccati.

Informazioni dell'ultimo minuto

Le istruzioni di installazioni correnti, specifiche del prodotto e dimensioni sono anche disponibili presso il site web della Fisher & Paykel:

www.fisherpaykel.com
