BRUKSANVISNING HC120DCXB3 Fisher & Paykel

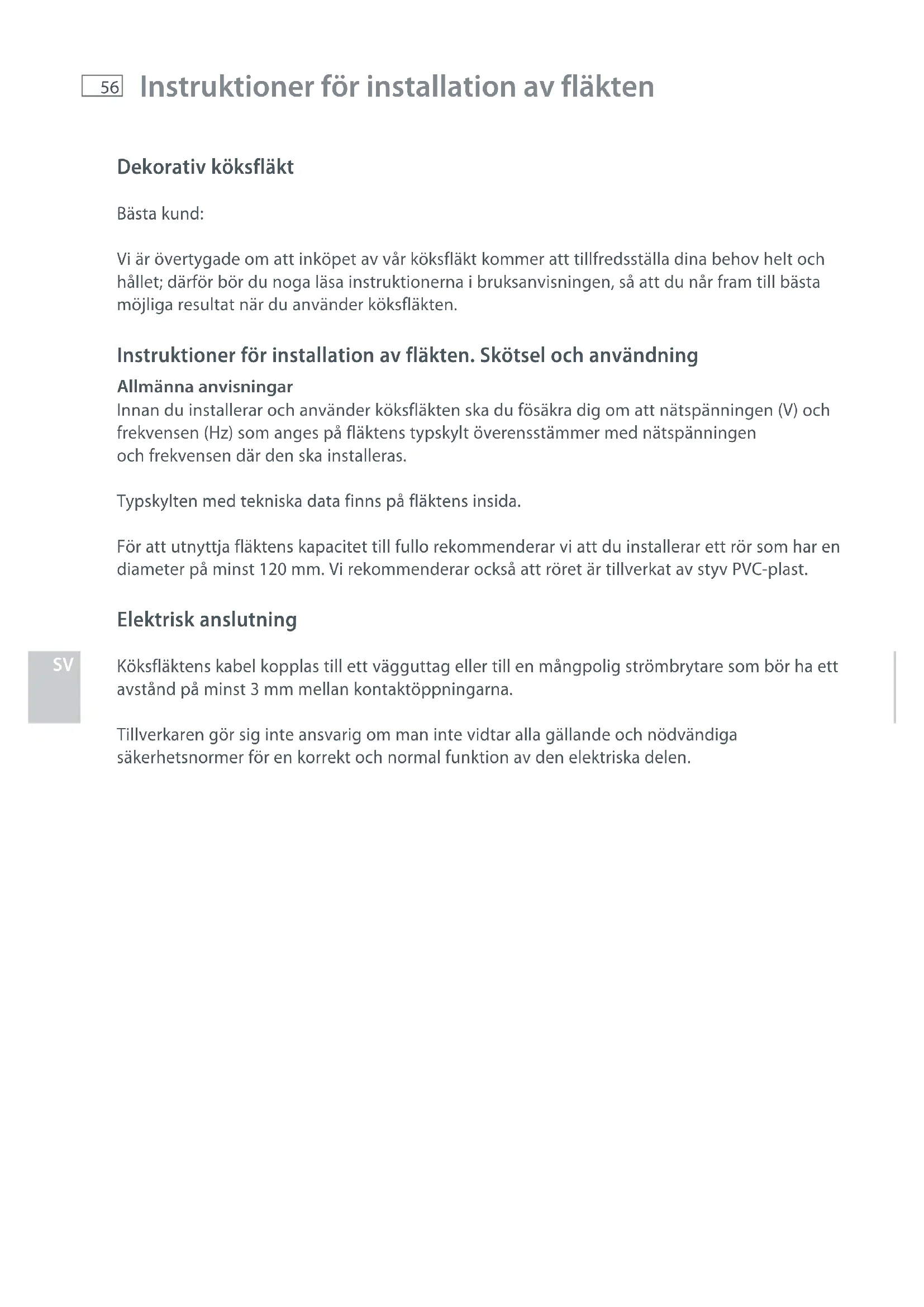

Instruktioner för installation av fläkten Dekorativ köksfläkt Bästa kund: Vi är övertygade om att inköpet av vår köksfläkt kommer att tillfredsställa dina behov helt och hållet; därför bör du noga läsa instruktionerna i bruksanvisningen, så att du når fram till bästa möjliga resultat när du använder köksfläkten. Instruktioner för installation av fläkten. Skötsel och användning Allmänna anvisningar Innan du installerar och använder köksfläkten ska du fösäkra dig om att nätspänningen (V) och frekvensen (Hz) som anges på fläktens typskylt överensstämmer med nätspänningen och frekvensen där den ska installeras. Typskylten med tekniska data finns på fläktens insida. För att utnyttja fläktens kapacitet till fullo rekommenderar vi att du installerar ett rör som har en diameter på minst 120 mm. Vi rekommenderar också att röret är tillverkat av styv PVC-plast. Elektrisk anslutning Köksfläktens kabel kopplas till ett vägguttag eller till en mångpolig strömbrytare som bör ha ett avstånd på minst 3 mm mellan kontaktöppningarna. Tillverkaren gör sig inte ansvarig om man inte vidtar alla gällande och nödvändiga säkerhetsnormer för en korrekt och normal funktion av den elektriska delen.57

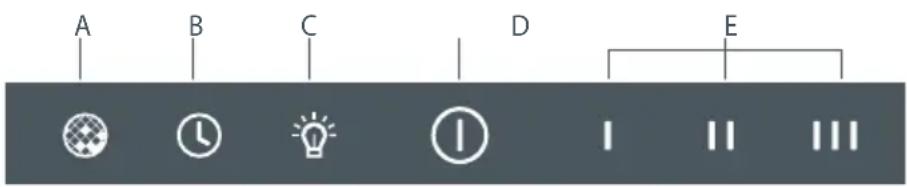

Kontrollpanel med touch-knappar Den här panelen finns vid köksfläktens främre del och den omfattar: Indikator/tryckknapp för filterrengöring (ref. A). Aktiveras regelbundet för bekvämlighet med filterrengöringen och avaktiveras med ett enda tryck. Strömbrytare till motortimern (ref. B). Fläkten går 5 minuter på aktuell hastighet och 5 minuter på var och en av de lägre hastigheterna tills det att den stannar helt. Strömbrytare till belysning (ref. C). Tillåter reglering av belysningen genom att hålla in knappen. En strömbrytare för start / avstängning av motorn (ref. D). 3 knappar för kontroll av motorn (position OFF, 1:a, 2:a och 3:e hastighet) (ref. E). A B C D E58

Viktig säkerhetsinformation Viktigt!

Anslut inte fläkten till skorsten, luftkonditionerigssystem eller varmluftstrummor. Innan den kopplas till lufttrumman, var god ta reda på gällande kommunala förordningar angående luftutsläpp och begär tillstånd hos den fastighetsansvarige. Försäkra dig om att ventilationen är korrekt även i fall då fläkten används tillsammans med annan utrustning.

Lämna aldrig stekpannor och grytor på plattan utan tillsyn när du steker eftersom stekoljan kan överhettas och fatta eld. Om matoljan används på nytt är risken för självantändning större.

Använd aldrig köksfläkten i utrymmen där det redan fungerar andra installationer som har luftevakueringsbehov om man inte kan försäkra sig om en perfekt ventilation av det nämnda utrymmet.

För att elimimera riken för brand bör alla dessa råd och den periodiskt återkommande rengöringen av fettfiltren följas noggrant.

Under en elektrostatisk överbelastning (ESD) är det möjligt att den här apparaten slutar fungera. Stäng då av den (OFF) och sätt på den igen (ON), då börjar den fungera korrekt igen. Det finns inte eller kommer att finnas någon som helst risk.

Om nätkabeln förstörs eller har ett fel bör den bytas ut på en auktoriserad serviceverkstad eller av ett auktoriserat ombud.

Tänd aldrig lågor under fläkten.

Apparaten bör placeras på så sätt att strömförsörjningen är åtkomlig.

Fläkten bör installeras minst 65 cm från spisens övre del.

Under meterologiska förhållanden som orsakar elektriska störningar kan apparaten upphöra att fungera. Genom att stänga av apparaten (OFF) och sätta på den igen (ON), utan någon som helst risk, fungerar den normalt igen.

Denna apparat är inte avsedd att användas av personer (inklusive barn) med fysiska, sensoriella eller mentala funktionshinder eller med brist i erfarenhet eller kunskap, med förbehåll att de övervakas eller har fått anvisningar angående användning av apparaten av en person som ansvarar för deras säkerhet.

Barn bör hållas under uppsikt så att de inte leker med apparaten.

Den utsugna luften bör inte sändas genom ledningar som används för att driva ut rök från apparater som drivs med gas eller andra brännbara ämnen (detta gäller inte de apparater som enbart är avsedda för att driva ut luften inne i rummet).

När spisfläkten sätts igång samtidigt som andra apparater som fungerar med en annan energi än elenergi, bör luftutsläppet inte vara större än 4 Pa (4x10-5 bar).

Använd aldrig spisfläkten i utrymmen där apparater fungerar med utvändiga utlopp, förutom att en perfekt ventilation kan garanteras i utrymmet.

Denna spisfläkt kan enbart installeras ovanför elektriska spishällar eller gasspisar med maximalt 4 kokplattor.

Om spisfläkten är installerad över en gasspis, bör minimiavståndet mellan spishällens nivå och nederdelen av spiskåpan vara minst 65 cm. Skulle installationsanvisningarna för gasspisen ange ett annat avstånd, bör detta beaktas.

Om spisfläkten är installerad över en elplatta, ska minimiavståndet mellan spishällens nivå och nederdelen av spisfläkten vara det som anges på monteringsmallen.

Iakttag gällande reglemente angående luftutsläpp.59

Underhåll Rengöring Före varje typ av åtgärd, bör du försäkra dig om att nätkabeln inte är inkopplad och att strömbrytaren är frånslagen. Rengör den yttre delen med icke korrosivt flytande rengöringsmedel och använd aldrig slipande rengöringsprodukter. Utbyte av lampan Innan du byter ut lampan, bör du försäkra dig om att köksfläkten inte är påkopplad. Ta bort fettfiltren och byt ut lampan mot en lampa med samma effekt som den som anges vid de tekniska data. Sätt tillbaka filtren på samma plats. Rengöring av fettfilter Minst varje månad och beroende på hur ofta fläkten används, bör fettfiltren monteras ner och rengöras i diskmaskin eller med varmt vatten och rengöringsmedel. Om man rengör dem i diskmaskin bör de placeras i stående position för att undvika att matrester avlagras på dem. Efter att ha sköljt och torkat filtren sätter man tillbaka dem igen på samma plats genom att gå tillväga på det motsatta sättet än när man tog bort dem. För att träkolsfiltren ska fungera måste de bytas ut regelbundet (minst var tredje månad, beroende på hur ofta huven används). Viktig information angående köksfläktar med halogena lampor Vid utbyte av halogena lampor bör dessa bytas ut mot lampor med aluminium reflektor, aldrig mot dikroiska lampor, för att undvika en onödig överhettning i lamphållaren. Tillverkaren avsäger sig allt ansvar i den mån att man inte vidtar alla åtgärder beskrivna för installation, underhåll och användning av köksfläkten. Tillverkaren förklarar härmed att produkten uppfyller alla väsentliga krav angående lågspänningsdirektivet 2006/95/EG från den 12 december år 2006 och om elektromagnetisk. kompatibilitet som föreskrivs i direktiv 2004/108/EG från den 15 december år 2004. Om du behöver någon typ av teknisk assistans eller vill ha mer information om våra produkter, tveka inte att ta kontakt med en av våra auktoriserade återförsäljare. Tillverkare fiirbehåller sig rätten lill tekniska fiirbättringar eller modijieringar utan fiiregående meddelande.60

Tillverkarens garanti Du får automatiskt av tillverkaren en garanti på 2 år i och med inköpet av denna produkt, vilket täcker reservdelar och arbete vid service inom det land du köpt produkten. Tillverkaren förbinder sig att: Utan kostnad för ägaren för varken material eller arbete reparera produkt, produktens serienummer behöver anges, som är defekt inom TVÅ ÅR efter inköpsdatum. Denna garanti täcker inte:

Servicesamtal som inte gäller någon defekt del av produkten. Kostnaden för servicesamtalet kommer att debiteras om det visar sig att det inte gäller ett produktfel. Till exempel:

1. Korrigering när produkten installerats på fel sätt.

2. Instruera dig om hur du använder produkten.

3. Byta ut säkringar, återställa kretsbrytare, korrigera husets kabeldragning eller rördragning

eller byta ut glöd lampor.

4. Korrigering av fel som orsakats av användaren.

5. Ändring av produktens installering.

6. Icke auktoriserade ändringar av produkten.

7. Ljud eller vibrationer som anses normalt, till exempel dräneringsljud, ljud från luftcirkulation

och varningssignaler för användaren.

8. Korrigera skador som orsakats av skadedjur, till exempel råttor, kackerlackor, etc.

Fel som orsakats av andra faktorer än:

1. Normal användning i hemmet eller

2. Användning enligt produktens användarmanual.

Produktfel som orsakats av olycka, vanskötsel, felaktig användning, brand, översvämning eller naturkatastrof.

Fisher & Paykel kan inte hållas ansvariga för spänning som är över eller under produktens specifikation.

Reparationskostnaden som utförts av reparatörer som inte är auktoriserade eller kostnaden för att rätta til sådana reparationer.

Resekostnader och kringkostnader när produkten installerats på en begränsad eller inskränkt plats (dvs. flygkostnader, färjekostnader, isolerade platser geografiskt).

Normalt rekommenderat underhåll som föreskrivs i produktens användarmanual. Om du har installationsproblem kontakta din återförsäljare eller installatör. Du är ansvarig att tillhandahålla tillräckliga anordningar till de elektriska, avloppet och andra anslutningar. Vi är inte ansvariga för efterföljande eller oförutsedda skador (kostnader för reparation eller byte av andra ägodelar som skadats på grund av att produkten är defekt eller utgifter till följt av en defekt produkt).61

Kundtjänst Hur du erhåller service Innan du ringer efter service eller hjälp: Kontrollera de saker du kan göra själv. Se din användarmanual och kontrollera att: Din apparat har installerats på rätt sätt. Du har bekantat dig med den normala driftsfunktionen. Du har läst listan över problemlösningar. Om du efter att du kontrollerat dessa punkter fortfarande behöver hjälp, se följande: Europa www.fisherpaykel.eu Om du ringer eller skriver, vänligen ange namn, adress, modellnummer, serienummer, inköpsdatum och en fullständig beskrivning av problemet. Denna information behövs för att vi bättre kan svara på din begäran. Kommersiell användning Om du använder denna produkt i ett kommersiellt sammanhang (annan användning än i enfamiljsbostad), godkänner vi reparation eller utbyte utan kostnad för dig endast gällande reservdelar, defekta delar, för serienumret som visas på produkten. Vårt ansvar gällande dessa reparationer är giltigt ETT ÅR från datum för originalinköp. Efter eget val kan vi byta ut reservdelen eller produkten eller så kan vi erbjuda dig pengarna tillbaka för produktinköpet (exklusive installation och andra kostnader). All service under tillverkarens garanti skall ombesörjas av Fisher & Paykel eller dess auktoriserade serviceagent under normala affärstider. Inga andra garantier Denna garanti från tillverkaren är det slutgiltiga och uteslutande avtalet mellan dig och oss gällande produktfel. Ingen av våra anställda (eller våra auktoriserade serviceagenter) är auktoriserade att göra tillägg eller ändringar i tillverkarens garanti.62
