Marque	Fisher & Paykel
Modèle	HC120DCXB3
Type de produit	Hotte décorative d'extraction
Largeur	120 cm
Distance minimale au plan de cuisson	65 cm (cuisson gaz), selon patron de montage pour cuisson électrique
Diamètre d'évacuation recommandé	120 mm (PVC rigide)
Alimentation électrique	220-240 V ~ 50 Hz
Puissance moteur (estimée)	250 W
Éclairage	Halogène (à réflecteur aluminium, ne pas utiliser dichroïque)
Nombre de vitesses	3 vitesses + temporisation
Fonctions	Signal de nettoyage des filtres, temporisation moteur (5 min par vitesse), éclairage réglable
Type de filtres	Filtres à graisse métalliques lavables (lave-vaisselle ou eau chaude), filtres à charbon actif (optionnels, à changer tous les 3 mois)
Nettoyage extérieur	Détergent liquide non corrosif, éviter les abrasifs
Sécurité	Arrêt automatique en cas de décharge électrostatique (redémarrage possible), câble d'alimentation à remplacer par un professionnel
Garantie	2 ans pièces et main-d'œuvre (domestique), 1 an pour usage commercial
Poids (estimé)	30 kg

FOIRE AUX QUESTIONS - HC120DCXB3 Fisher & Paykel

Quelle est la hauteur minimale d'installation au-dessus d'une cuisinière à gaz ?

La distance minimale entre la surface de cuisson et la partie inférieure de la hotte est de 65 cm. Si les instructions de la cuisinière indiquent une distance supérieure, celle-ci prévaut.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être démontés et lavés au lave-vaisselle ou à l'eau chaude avec un détergent au moins une fois par mois. Au lave-vaisselle, placez-les verticalement pour éviter les dépôts.

À quelle fréquence faut-il changer les filtres à charbon ?

Les filtres à charbon actif doivent être remplacés tous les trois mois environ, selon la fréquence d'utilisation de la hotte.

Comment remplacer une lampe halogène ?

Débranchez la hotte, retirez le filtre à graisse, remplacez la lampe par une lampe à réflecteur en aluminium de même puissance. N'utilisez jamais de lampe dichroïque pour éviter une surchauffe.

Que faire si la hotte s'arrête de fonctionner après une décharge électrostatique ?

Éteignez la hotte (OFF) puis rallumez-la (ON). Elle fonctionnera normalement. Il n'y a aucun risque.

Quel diamètre de conduit d'évacuation utiliser ?

Il est recommandé d'utiliser un tube en PVC rigide d'un diamètre minimum de 120 mm pour un rendement optimal.

Puis-je raccorder la hotte à un conduit de fumée existant ?

Non, ne raccordez jamais l'évacuation de la hotte à un conduit de fumée, à un conduit d'aération ou d'air chaud. Consultez les arrêtés municipaux.

Comment utiliser la temporisation du moteur ?

Appuyez sur le bouton de temporisation. La hotte fonctionnera 5 minutes à la vitesse en cours, puis 5 minutes à chaque vitesse inférieure jusqu'à l'arrêt total.

La garantie couvre-t-elle les ampoules ?

Non, le remplacement des ampoules n'est pas couvert par la garantie (entretien normal). Consultez la liste des exclusions.

Comment obtenir un service après-vente ?

Avant d'appeler, vérifiez l'installation et le guide d'utilisation. Contactez le service client via www.fisherpaykel.eu en fournissant le modèle, numéro de série et date d'achat.

MODE D'EMPLOI HC120DCXB3 Fisher & Paykel

Conseils d'installation et guide d'utilisation (FR)

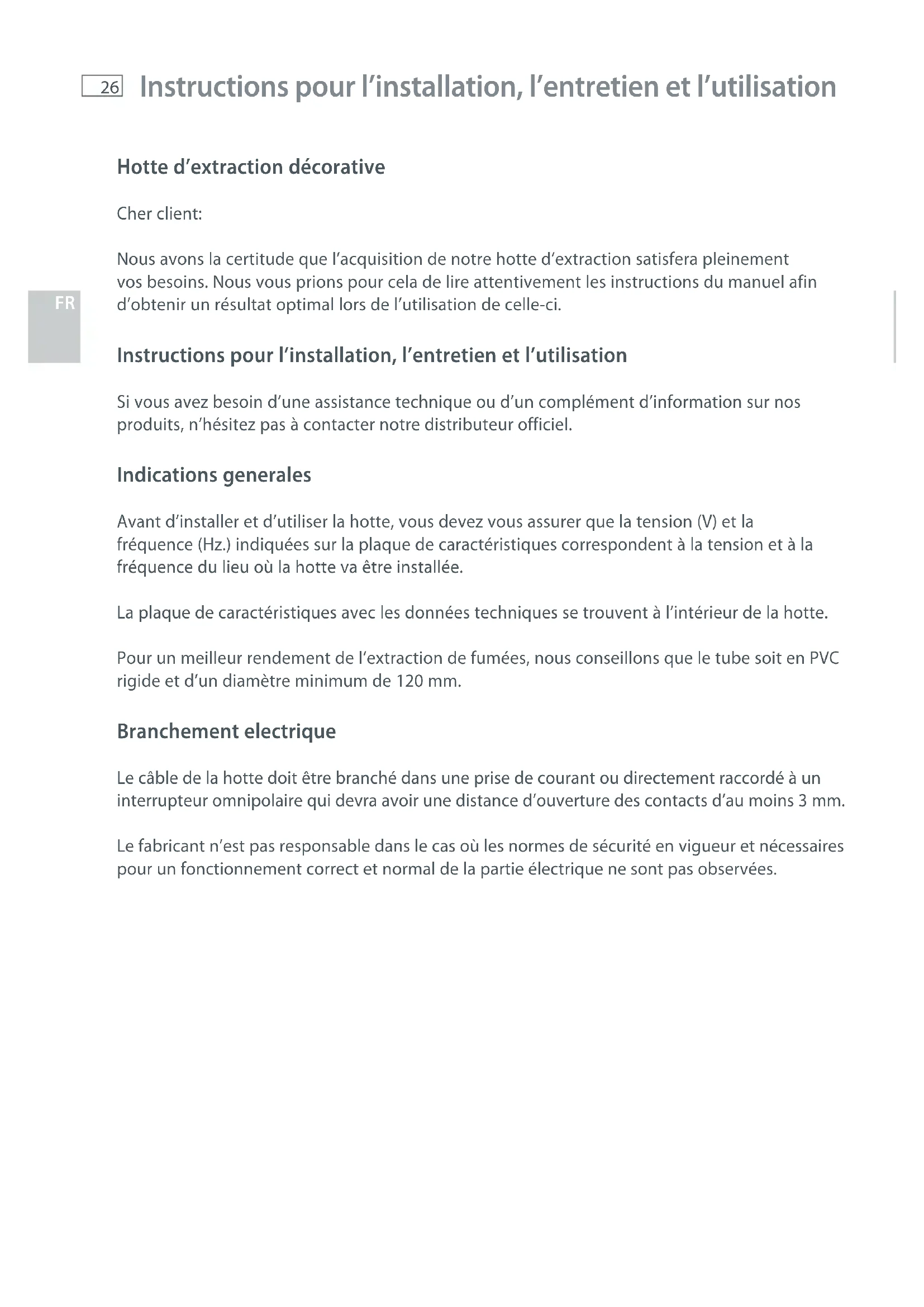

Hotte d'extraction décorative

Cher client:

Nous avons la certitude que l'acquisition de notre hotte d'extraction satisfera pleinement vos besoins. Nous vous prions de lire attentivement les instructions du manuel afin d'obtenir un résultat optimal lors de l'utilisation de celle-ci.

Instructions pour l'installation, l'entretien et l'utilisation

Si vous avez besoin d'une assistance technique ou d'un complément d'information sur nos produits, n'hésitez pas à contacter notre distributeur officiel.

Indications générales

Avant d'installer et d'utiliser la hotte, vous devez vérifier que la tension (V) et la fréquence (Hz.) indiquées sur la plaque de caractéristiques correspondent à la tension et à la fréquence du lieu où la hotte va être installée.

La plaque de caractéristiques avec les données techniques se trouve à l'intérieur de la hotte.

Pour un meilleur rendement de l'extraction de fumées, nous conseillons que le tube soit en PVC rigide et d'un diamètre minimum de 120 mm.

Branchement électrique

Le câble de la hotte doit être branché dans une prise de courant ou directement raccordé à un interrupteur omnipolaire qui devra avoir une distance d'ouverture des contacts d'au moins 3 mm.

Le fabricant n'est pas responsable dans le cas où les normes de sécurité en vigueur et nécessaires pour un fonctionnement correct et normal de la partie électrique ne sont pas observées.

Ce pupitre est situé sur la partie frontale de la hotte et comprend :

Indicateur/bouton de signal de nettoyage des filtres (réf. A).

Il est régulièrement activé pour signaler la nécessité du nettoyage des filtres et il se désactive sur simple pression.

• Bouton pour la temporisation du moteur (réf. B).

La hotte fonctionnera 5 minutes à la vitesse en cours et 5 minutes à chacune des vitesses inférieures jusqu'à l'arrêt total.

• Bouton pour la lampe d'illumination (réf. C). Permet de régler l'éclairage en maintenant la pression.
• Bouton pour l’arrêt/la marche du moteur (réf. D). 3 boutons poussoir de contrôle du moteur (position 1ère, 2ème, et 3ème vitesse) (réf. E).

Important!

Ne raccordez pas l'évacuation de la hotte à un conduit de fumée, ni à des conduits d'aération ou d'air chaud. Avant de la raccorder au conduit, consultez les arrêtés municipaux sur les sorties d'air et demander l'autorisation à la personne responsable du batiment. Assurez-vous que la ventilation soit adaptée au cas où vous poulez utiliser la hotte avec un autre produit simultanément. Ne faites jamais frire des alimentes en les laissant sans surveillance, car l'huile peut surchauffer voire prendre feu. Dans le cas d'une huile usagée, les risques d'inflammation sont plus élevés. N'utilisez jamais la hotte dans des milieux ou fonctionnent également des apparils à décharge connectés à l'extérieur à moins de pouvoir assurer une ventilation parfaite dans leit milieu. Afin d'eviter les risques d'incendies, tous ces conseils ainsi que le nettoyage périodique des filtres de graisse doivent etre rigoureusement observés. En cas de décharge electrostatique (modèle ESD), il est possible que la hotte cessée de fonctionner. Eteignez la hotte (OFF) et allumez-la de nouveau (ON), elle fonctionnera alors correctement. Il n'y a aucuneASF de risques en cas de décharge electrostatique. Si le cable d'alimentation electrique est endommagé, celui-ci devra être impérativement changé par un service officiel ou par un agent autorisé. Ne jamais faire flamber quoi que ce sois en dessous de la hotte L'appareil doit etre installedetelle manier que la prise soit accessible. La hotte sera installee a 65cm au moins du plan de cuisson. - Dans des conditions météorologiques provoquant des interférences électriques, il se peut que l'appareil ne fonctionne plus. En éteignant l'appareil (OFF) et en le remettant en marche (ON), son fonctionnement normal sera rétabli sans aucun risque. Cet appeareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou qui ne possèdent pas d'expérience ou de connaissance, sauf si elles ont été supervises ou si elles ont reçu des instructions relatives à l'utilisation de l'appeairei de la part d'une personne responsable de leur sécurité. Les enfants devont etre supervises pour s'assurer quils ne jouent pas avec l'appareil. L'air evacué ne doit pas être envoyé par des conduites utilisées pour evacuer les fumées d'appareils alimentés au gaz ou tout autre combustible (cela n'est pas appliqué aux apparêls exclusivement destinés à décharger de l'air à l'intérieur de la pierce). - Quand la hotte est mise en marche en même temps que d'autres apparciels alimentés par une énergie différente de l'énergie électrique, la sortie d'air ne doit pas être supérieure à 4 Pa (4x10-5 bar). Ne jamais utiliser la hotte dans une piece ou des apparciels avec des décharges connectées à l'extérieur fonctionnement déjà, à moins qu'une parfaite ventilation n'y soit assurée. - Cette hotte ne peut être installée qu'au-dessus de plans de cuisson électriques ou à gaz à 4 heures maximum. Si la hotte est installée sur un élément de cuisson à gaz, la distance minimale entre la surface de support des éléments de cuisson et la partie inférieure de la hotte doit être au moins de 65 cm. Si les instructions d'installation de l'élement de cuisson à gaz indiquent une distance supérieure, en compte. Si la hotte est installee sur un element de cuisson electrique, la distance minimale devant etre laissee entre la surface de support des elements de cuisson et la partie inferieure de la hotte est decrite sur le patron de montage. Les reglements concernant I'évacuation d'air doivent être respectés.

Nettoyage

Avant d'effectuer toute opération, assurez-vous toujours que le câble d'alimentation soit débranché et que l'interrupteur soit en position d'arrêt. Lavez la partie externe avec un détergent liquide non corrosif et n'utilisez pas de produit de nettoyage contenant des abrasifs.

Remplacement d'une lampe

Avant de remplacer la lampe, assurez-vous que la hotte soit débranchée. Enlevez le filtre à graisse et changez la lampe par une lampe de puissance égale à celle indiquée dans les caractéristiques techniques. Replacez le filtre.

Nettoyage du filtre de graisse

En fonction de l'utilisation et, au minimum une fois par mois, les filtres à graisse devront être démontés et lavés dans un lave-vaisselle ou à l'eau chaude avec un détergent. Dans le cas où vous utilisez le lave-vaisselle, il est recommandé de mettre les filtres en position verticale afin d'éviter que des restes de repas se déposent sur ceux-ci. Après les avoir rincés et séchés, remettez-les en place en agissant à l'inverse de la manière dont vous les avez démontés.

Les filtres à charbon actif sont à changer régulièrement pour que la hotte fonctionne correctement, au moins tous les trois mois (selon la fréquence d'utilisation).

Avis important pour les hottes ayant des lampes halogènes

Lorsque vous remplacez les lampes halogènes, celles-ci doivent être replacées par des lampes à réflecteur en aluminium. Ne jamais utiliser des lampes dichroïques, afin d’éviter une surchauffe du support de la lampe.

Le fabricant décline toute responsabilité dans le cas où ne seraient pas observées les indications décrites concernant l'installation, l'entretien et l'utilisation appropriés de la hotte d'extraction.

Le fabricant déclare que ce produit remplit toutes les conditions essentielles requises par la directive 2006/95/CEE du 12 décembre 2006 sur matériel électrique de basse tension, et par la directive 2004/108/CEE du 15 décembre 2004 sur compatibilité électromagnétique.

Si vous avez besoin d'une assistance technique ou d'un complément d'information sur nos produits, n'hésitez pas à contacter notre distributeur officiel.

Le fabricant se réserve le droit d'effectuer toute amélioration technologique ou modification sans préavis.

Vous bénéficiez automatiquement d'une garantie du fabricant de 2 ans à l'achat de cet appareil. Elle couvre les pièces et la main-d'œuvre pour l'entretien dans le pays d'achat.

Effectuer la réparation, sans frais pour le propriétaire en ce qui concerne les matériaux ou la main-d'œuvre, de n'importe quelle partie de l'appareil dont le numéro de série figure sur le produit, et qui s'est avérée défectueuse au cours des DEUX ANS suivant la date d'achat.

Cette garantie ne couvre pas :

A Les demandes de service ne concernant pas un défaut du produit. Les coûts d'une demande de service seront facturés si le problème s'avère ne pas être un défaut du produit. Par exemple :

1. Rectifier l'installation défaillante du produit.
2. Vous donnez des conseils d'utilisation du produit.
3. Remplacer les fusibles du circuit, réarmer les disjoncteurs, rectifier les circuits où la plomberie de la maison ou remplacer les ampoules.
4. Corriger les pannes provoquées par l'utilisateur.
5. Modifier l'installation du produit.
6. Modifications non autorisées du produit.
7. BruitS ou vibrations considérés comme normaux, par exemple les bruits de vidange, les bruits de régénération ou les bips d'avis de l'utilisateur.
8. les dégâts provoqués par les animaux nuisibles, par exemple les rats, les blattes, etc.

B Défauts provoqués par des facteurs autres que :

1. L'utilisation domestique normale ou
2. L'utilisation en conformité avec le guide d'utilisation du produit.

C Les défauts du produit dus à un accident, une négligence, des abus, un incendie, une inondation ou une catastrophe naturelle. D Fisher & Paykel ne saurait être tenu responsable de tensions d'alimentation supérieures ou inférieures aux caractéristiques du produit. E Le coût des réparations effectuées par des réparateurs non agréés ou le coût de rectification de ces réparations non autorisées. F Les frais de déplacement et les frais associés engagés lorsque le produit est installé dans un endroit d'accès limité ou restreint (c'est-à-dire vols aériens, frais de ferry, zones géographiques isolées). G L'entretien normal tel qu'il est préconisé dans le guide d'utilisation du produit.

Si vous rencontrez des problèmes d'installation, contactez votre revendeur ou votre installateur. Il est de votre responsabilité de fournir des installations adaptées de raccordement électrique, évacuation et autres.

Nous ne sommes pas responsables des dommages consécutifs ou indirects (coût de réparation ou de remplacement des autres biens endommagés si le produit est défectueux ou les dépenses que vous avez engagées du fait que l'appareil était défectueux).

Comment obtenir un service après-vente?

Avant de demander une intervention ou une assistance :

Vérifiez les choses que vous pouvez faire-mêmes. Consultez votre Guide d'utilisation et vérifiez :

• Que votre appareil est correctement installé
• Que vous êtes familiarisés avec son fonctionnement normal
• Que vous avez lu la liste de contrôle de résolution des problèmes

Si après avoir vérifié ces points, vous avez encore besoin d'assistance, veuillez consulter les informations suivantes :

www.fisherpaykel.eu

Si vous téléphonez ou que vous écrivez, veuillez fournir : vos nom et adresse, le numéro de modèle, le numéro de série, la date d'achat et une description complète du problème. Ces informations sont nécessaires pour mieux répondre à votre demande d'assistance.

Usage commercial

Si vous utilisez le produit dans une configuration commerciale (usage autre que l'utilisation domestique familiale), nous acceptons de réparer ou remplacer, sans frais de pièces uniquement pour vous, toute pièce défectueuse, le numéro de série figurant sur le produit. Notre responsabilité pour ces réparations expire UN AN à compter de la date de l'achat d'origine.

A notre, nous pourrons remplacer la pièce ou le produit, ou bien nous pourrons vous fournir le remboursement intégral du prix d'achat du produit (hors installation ou autres frais). Tout le service après-vente dans le cadre de cette garantie du fabricant sera assuré par Fisher & Paykel ou son agent d'entretien agréé durant les heures ouvrables normales.

Aucune autre garantie

Cette garantie du fabricant est l'accord complet et exclusif entre vous et nous concernant les défauts du produit. Aucun de nos employés (ou de nos agents d'entretien agréés) n'est autorisé à apporter d'ajouts ou de modifications à cette garantie du fabricant.

Les caractéristiques des produits figurant dans ce livre s'appliquent aux produits et modèles spécifiques décrits à la date de publication. Dans le cadre de notre politique d'amélioration continue des produits, ces caractéristiques techniques peuvent changer à tout moment. Vous devrez par conséquent vérifier auprès de votre centre d'assistance clientèle que ce livre décrit bien le produit commercialisé actuellement.
