BRUKSANVISNING SC 1.030 B Kärcher

Apparatet kan kun slås på när det er fylt på vann i kjelen. Apparatet kan ellers overoppvarmes (se Hjelp ved feil).

→ Skru sikkerhetsläsen av apparatet.

⚠️Fare

→ Slå av maskinen.
→ Se „Etterfylle vann“ Side 8.

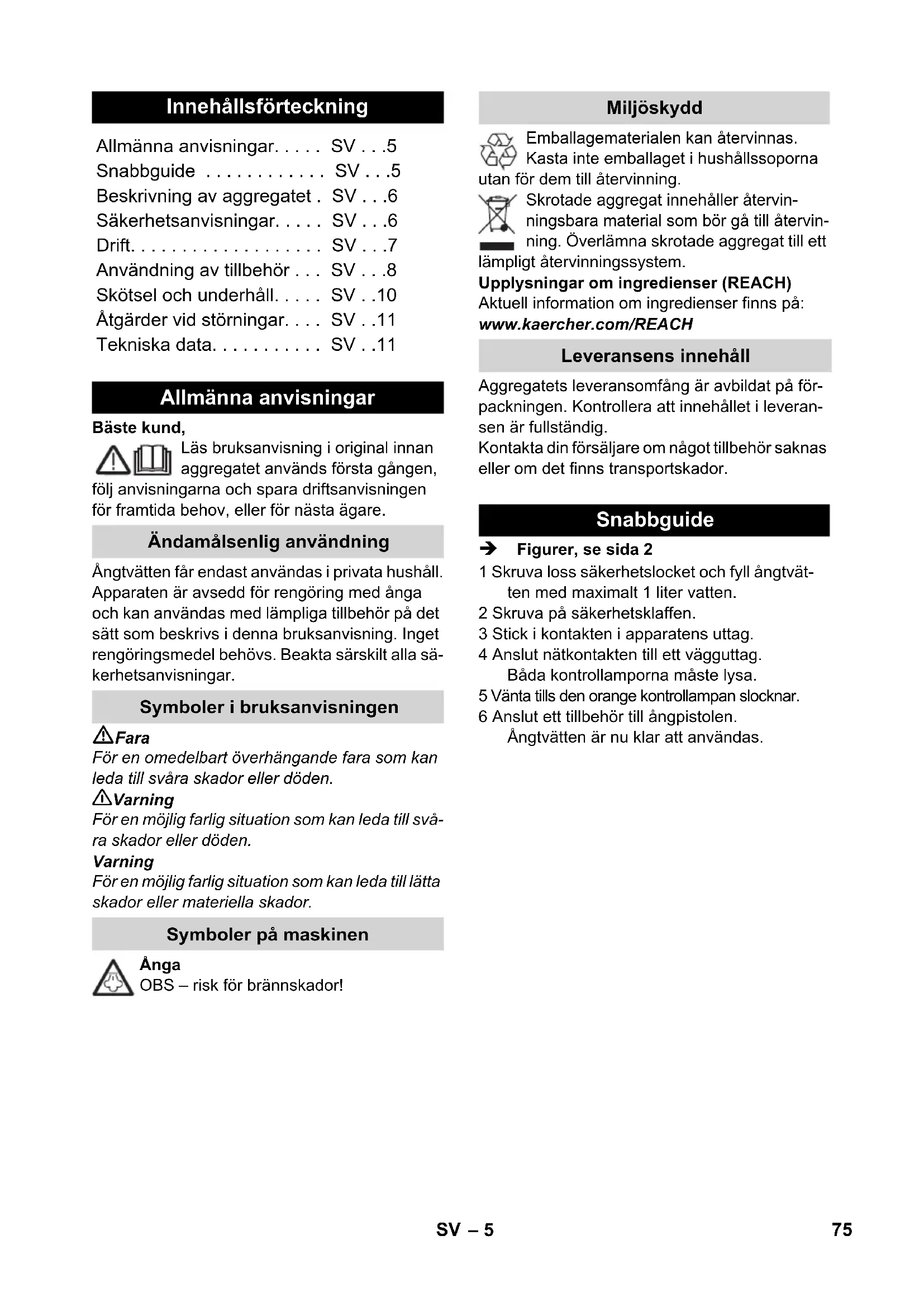

Innehållsförteckning

Allmänna anvisningar..... SV...5

Snabbguide . . . . . . . . . SV . . . 5

Beskrivning av aggregatet. SV...6

Säkerhetsanvisningar..... SV...6

Drift. SV...7

Användning av tillbehör ... SV ...8

Skötsel och underhåll. . . . . SV ..10

Åtgärder vid störningar. . . . SV ..11

Tekniska data. . . . . . . . . SV ..11

Allmänna anvisningar

Bäste kund,

Läs bruksanvisning i original innan aggregatet används första gången,

följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Ändamålsenlig användning

Ångtvätten får endast användas i privata hushåll. Apparaten är avsedd för rengöring med ånga och kan användas med lämpliga tillbehör på det sätt som beskrivs i denna bruksanvisning. Inget rengöringsmedel behövs. Beakta särskilt alla säkerhetsanvisningar.

Symboler i bruksanvisningen

⚠️Fara

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

⚠ Varning

För en möjlig farlig situation som kan leda till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

Symboler på maskinen

Ånga

OBS – risk för brännskador!

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna ör dem till återvinning.

Skrotade aggregat innehåller återvinningsbara material som bör gå till återvinning. Överlämna skrotade aggregat till ett

lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

Leveransens innehåll

Aggregatets leveransomfång är avbildat på förpackningen. Kontrollera att innehållet i leveransen är fullständig.

Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Snabbguide

→ Figurer, se sida 2

1 Skruva loss säkerhetslocket och fyll ångtvätten med maximalt 1 liter vatten.
2 Skruva på säkerhetsklaffen.
3 Stick i kontakten i apparatens uttag.
4 Anslut nätkontakten till ett vägguttag. Båda kontrollamporna måste lysa.
5 Vänta tills den orange kontrollampan slocknar.
6 Anslut ett tillbehör till ångpistolen. Ångtvätten är nu klar att användas.

Beskrivning av aggregatet

I denna bruksanvisning beskrivs aggregatet med maximal utrustning. Leveransomfånget varierar allt efter modell (se förpackningen).

→ Figurer och bilder finns på kartongens utfällbara sidor!

A1 Kontaktdosa med lock

A2 Kontrollampa (grön) - nätspänning på

A3 Kontrollampa - värme (ORANGE)

A4 Säkerhetsklaff

A5 Hållare för tillbehör

A6 Förvaringshållare

A8 Transporthjul (2 stycken)

A9 Styrrulle

B1 Ångpistol

B2 Avreglingsknapp

B3 Väljaromkopplare för ångmängd (med barnsäkring)

B4 Ångspak

B5 Ångslang

B6 Ånganslutning

C1 Punktstrålmunstycke

C2 Rundborste

D1 Handmunstycke

D2 Frottéöverdrag

E1 Förlängningsrör (2 stycken)

E2 Avreglingsknapp

F1 Golvmunstycke

F2 Hållklämmor

F3 Golvduk

Tillval

G1 Ångtryck strykjärn

G2 Brytare ånga (nere)

G3 Kontrollampa - värme (ORANGE)

G4 Brytare ånga (uppe)

G5 Spärr till brytare ånga

G6 Temperaturreglering

G7 Ånganslutning

■ Användning av aggregatet i utrymmen med explosionsrisk är förbjuden.
■ Om apparaten ska användas inom riskområden måste respektive säkerhetsföreskrifter beaktas.
■ Använd inte apparaten i bassänger där det finns vatten.
■ Apparaten får inte användas till rengöring av elektriska apparater, t.ex. bakugn, spiskåpa, mikrougn, TV apparat, lampa, fön, elektriskt

element etc.

■ Kontrollera att apparaten och dess tillbehör är i bra skick före användning. Om det finns brister får apparaten inte användas. Var speciellt uppmärksam på nätsladd, säkerhetsklaff och ångslang.
Skadad nätsladd ska genast bytas ut av auktoriserad kundservice/utbildad elektriker.
Byt genast ut skadad ångslang. Endast ångslang som rekommenderas av tillverkaren får användas (beställningsnummer, se reservdelslistan).
■ Ta aldrig i nätkabeln och nätuttaget med fuktiga händer.
■ Använd inte ångan på föremål som innehåller hälsovådliga ämnen (t.ex. asbest).
Rör aldrig vid ångstrålen med handen på kort avstånd, och rikta den inte heller mot människor eller djur (risk för skållning).

⚠ Varning

■ Aggregatet får endast anslutas till ett nätuttag som installerats av en elektriker enligt IEC 60364.
■ Aggregatet får endast anslutas till växelström. Spänningen ska motsvara den spänning som är angiven på aggregatets typskylt.
I fuktiga utrymmen, ex. badrum, ska appara- ten bara anslutas till eluttag som är kopplade till jordfelsbrytare.
- Olämpliga förlängningssladdar kan vara farliga. Använd endast stänkvattenskyddade förlängningssladdar, med ett tvärsnitt på minst 3x1 mm ^2 .
När nätkontakt och förlängningssladd sätts ihop får anslutningen inte ligga i vatten.
När anslutningar på nät- eller förlängningssladd byts ut måste stänkvattenskyddet och den mekaniska fastheten garanteras.
Användaren ska använda aggregatet i enlighet med gällande bestämmelser. Användaren ska ta hänsyn till lokala förutsättningar och kontrollera att ingen uppehåller sig i närheten vid arbete med aggregatet.
Denna apparat hanteras av barn från och med 8 år och av personer med nedsatta psykiska, sensoriska eller mentala egenskaper eller av personer som saknar erfarenhet och/eller kunskap att hantera apparaten om de står under uppsikt eller har instruerats i hur man på ett säkert sätt använder apparaten och känner till de risker som är förbundna med användningen. Barn får inte leka med apparaten. Rengöring och underhålls som utförs av användaren får inte utföras av barn

utan att de står under uppsikt.

Lämna aldrig aggregatet utan uppsikt så länge det är i drift.
■ Var försiktig vid rengöring av kaklade väggar med eluttag.

Varning

Beakta att nät- och förlängningskabeln inte skadas av överkörning, klämning, sönderdragning eller liknande. Skydda nätkabeln från värme, olja och vassa kanter.
Häll aldrig lösningsmedel, vätskor som innehåller lösningsmedel eller outspädda syror (t.ex. rengöringsmedel, bensin, förtunning och aceton) i vattentanken eftersom de an-griper materialet i apparaten.
■ Apparaten måste stå på ett stabilt underlag.
Använd och lagra maskinen endast på det sätt som beskrivs i bruksanvisningen resp på bilden!
■ Kläm inte fast ångspaken under användning.
■ Skydda apparaten mot regn. Förvara den inte utomhus.

Säkerhetsanordningar

Varning

Säkerhetsanordningar är till för att skydda användaren och får inte ändras eller sättas ur spel.

Tryckreglering

Tryckregleringen håller trycket i pannan konstant under driften. Värmeledningen kopplas från när maximalt driftstryck uppnåtts i pannan och kopplas till igen vid tryckfall i pannan på grund av ångutsläpp.

Säkerhetstermostat

Om tryckregulatorn vid ett fel inte fungerar och apparaten överhettas så kopplar säkerhetstermostaten ur apparaten. Vänd dig till ansvarig KÄRCHER kundtjänst för att återställa säkerhetstermostaten.

Säkerhetsklaff

Säkerhetsklaffen stänger pannan mot anstående ångtryck. Om tryckregleringen skulle vara defekt och det uppstår övertryck i pannan, öppnas en övertryckventil i säkerhetsklaffen och ångan kommer ut genom klaffen.

Vänd dig till vederbörlig KÄRCHER kundtjänst före ny idrifttagning.

Drift

Montera tillbehör

→ BildA

Sätt in och spärra styrrulle och transporthjul.

→ Abdeckung der Gerätesteckdose öffnen.
→ Ånganslutningen ansluts i aggregatets uttag. Se till att kontakten hakar fast med hörbart klickande.

För att koppla ifrån: Tryck ner locket på apparatens uttag och dra ut ångkontakten ur uttaget.

→ BildB

Anslut det tillbehör som behövs (se kapitel "Användning av tillbehör") med ångpistolen. Skjut då på den öppna änden på tillbehöret på ångpistolen och tryck in så långt att spärrknappen på ångpistolen hakar i.

→ BildD

Använd förlängningsrören vid behov. Förbind då ett förlängningsrör, eller båda rören, med ångpistolen. Skjut på det tillbehör som ska användas på förlängningsrörets fria ände.

Ta av tillbehör

⚠️Fara

Vid borttagning av tillbehör kan hett vatten komma ut! Ta aldrig bort tillbehörsdelar när det strömmar ut ånga - risk för skållning!

→ Skjut väljaromkopplaren för ångmängden bakåt (ångspaken spärrad).

→ BildE

När tillbehören ska tas bort trycker man in spärrknappen och drar isär delarna.

Fylla på vatten

Hänvisning: Vid konstant användning av vanligt destillerat vatten krävs ingen avkalkning av pannan.

Varning

Använd inte kondensvatten från torktumlaren!

Fyll inte på rengöringsmedel eller andra tillsatser!

→ Skruva bort säkerhetsklaffen på apparaten.
→ Töm ut allt vatten som finns i behållaren (se bild Ⅱ).
→ Fyll på med maximalt 1 liter färskt kranvatten i pannan.

Information: Varmt vatten förkortar uppvärmningstiden.

→ Skruva åter fast säkerhetsklaffen ordentligt på apparaten.

Slå på apparaten

→ Ställ maskinen på stadigt underlag.

Varning

Apparaten får inte bäras medan rengöringsarbete pågår.

→ Anslut nätkontakten till ett vägguttag. Båda kontrollamporna måste lysa.

Varning

Starta bara apparaten när det finns vatten i behållaren. Annars kan apparaten överhettas (se hjälp vid störningar).

→ Efter ca 8 minuter släcks den orange kontrollampan - värme. Ångtvätten är nu klar att användas.

Reglera ångmängden

Mängden ånga som strömmar ut regleras med väljaromkopplaren för ångmängden. Väljarom-kopplaren har tre lägen:

Maximal ångmängd

Reducerad ångmängd

Ingen ånga -barnsäkring

Anmärkning: I detta läge kan ångspaken inte påverkas.

→ Ställ in väljaromkopplaren på den mängd ånga som behövs.
→ Tryck på ångspaken, och börja med att rikta ångpistolen mot ett tygstycke, tills en jämn ångström kommer ut.
Information: Uppvärmningen av ångtvätten slås återkommande på under användningen och detta är för bibehålla trycket i behållaren. Detta indikeras av den orange kontrollam- pan - värme.

Efterfylla vatten

Vattenbehållaren måste fyllas på när ångmängden minskar under arbetet och det till slut inte kommer någon ånga alls.

Information: Säkerhetsklaffen kan inte öppnas så länge som det fortfarande finns ett lågt tryck kvar i behållaren.

→ Tryck på ångspaken tills det inte längre kommer ut någon ånga. Behållaren nu trycklös.
→ Dra ut nätkontakten ur vägguttaget.
→ Skruva bort säkerhetsklaffen på apparaten.

⚠️Fara

När säkerhetsklaffen öppnas kan det fortfarande strömma ut en liten mängd ånga. Öppna säkerhetsklaffen försiktigt, risk för skållning.

→ Fyll på med maximalt 1 liter färskt kranvatten i pannan.

⚠️Fara

När behållaren är mycket varm finns det risk för skållning eftersom vatten kan spruta tillbaka vid påfyllningen! Fyll inte på något rengöringsmedel eller andra tillsatser!

→ Skruva åter fast säkerhetsklaffen ordentligt på apparaten.
→ Anslut nätkontakten till ett vägguttag.
→ Efter ca 8 minuter släcks den orange kontrollampan - värme.
Ångtvätten är nu klar att användas.

Stänga av apparaten

→ Dra ut nätkontakten ur vägguttaget.
→ Tryck ner locket på apparatens uttag och dra ut ångkontakten ur uttaget.

Förvara aggregatet

→ BildF

– Sätt in förlängningsrören i den stora tillbehörshållaren.
– Sätt på handmunstycke och punktstrålmunstycke på varsitt förlängningsrör.
– Sätt in rundborsten i den mellersta tillbehörshållaren.
– Häng i golvmunstycket i förvaringshållaren.
– Linda ångslangen runt förlängningsrören och stick in ångpistolen i golvmunstycket.

Användning av tillbehör

Viktiga användningshänvisningar

Innan man ångtvätten används ska man alltid undersöka om textilmaterialet tål ångan genom att spruta på undanskymt ställe: Spruta på ånga, låt torka och undersök sedan om färg eller form har förändrats.

När man rengör köksmöbler och andra möbler, dörrar, parkett, lackerade eller laminerade ytor kan vax, möbelpolish, laminering eller färg lösas upp eller fläckar kan bildas. Vid rengöring av dessa ytor ånga en trasa och torka av ytan.

Varning

Rikta inte ånga mot limmade kanter eftersom limmet kan lösas upp. Använd inte apparaten till rengöring av oförseglat trä – eller parkettgolv.

Glasrengöring

Värm upp fönsterrutan vid låga temperaturer, framförallt på vintern, genom att lägga ett tunt ångskikt över hela rutan. På detta sätt undviks ytspänningar som skulle kunna leda till att glaset går sönder.

Varning

Rikta inte ånga mot förseglade ytor på fönsterra- men eftersom detta kan skada ytorna.

Ångpistol

Du kan även använda ångpistolen utan tillbehör, exempelvis:

– ta bort lukt och veck på upphängda kläder genom att spruta ånga på dem från ett avständ på 10-20 cm.
– ta bort damm från växter. Håll ett avständ på 20-40 cm.
– till fuktig dammtorkning där man sprutar lite ånga på ett tygstycke som man sedan torkar av möbler med.

Punktstrålmunstycke

Ju närmare den smutsiga ytan munstycket befinner sig, desto kraftigare blir rengöringseffekten eftersom temperatur och ånga är som högst vid munstyckesutloppet. Särskilt praktiskt för rengöring av svåråtkomliga ställen, fogar, armaturer, avlopp, tvättställ, WC-stolar, jalusier eller värmeelement. Vid kraftiga kalkavlagringar kan ättika droppas på ytan innan ångrengöringen utförs. Låt verka under 5 minuter och låt ättikan ånga av.

Rundborste

Rundborsten kan som komplement monteras direkt på punktstrålmunstycket. Med borstning kan hårt sittande smuts avlägsnas lättare.

Varning

Inte lämpligt för rengöring av känsliga ytor.

Fäst rundborsten på punktstrålmunstycket.

Handmunstycke

Drag frottéöverdraget över handmunstycket. Mycket bra på små tvättbara ytor, duschkabiner och speglar.

Golvmunstycke

Passar till alla tvättbara vägg- och golvbeläggningar, t.ex. stengolv, kakel och PVC-golv. Arbeta långsamt på starkt nedsmutsade ytor, så att ångan har en längre verkningstid.

Information: Om det finns rester av rengöringsmedel eller ytbehandlingsprodukter på ytan som ska rengöras kan det bildas ränder vid ångrengöringen men dessa försvinner efter upprepade användningar.

→ BildG

Sätta fast golvduk på golvmunstycke.

1 Vik ihop golvduken på längden och ställ golvmunstycket på den.
2 Öppna klämmorna.
3 Lägg in dukändarna i öppningarna.
4 Stäng klämmorna.

Varning

Få inte in fingrarna i klämmorna.

Parkera golvmunstycke

→ BildH

Häng i golvmunstycket i förvaringshållaren vid pauser i arbetet.

Strykjärn

⚠️Fara

• Ångstrykjärnet får inte användas om det har ramlat ner och visar på synliga skador.
• Varma ångstrykjärn och varm ångstråle!Gör andra personer uppmärksamma på möjliga skador. Rikta aldrig ångstrålen mot personer eller djur (skällningsrisk). Berör inga elkablar eller brännbara föremål med det varma ångstrykjärnet.

⚠ Varning

• Ångstrykjärnet och dess anslutningskablar ska vara på lämligt avständ från barn under 8 år under uppvärmning och nerkylning.
• Ångstrykjärnet ska placeras på ett stabilt underlag vid användning och avställning.

Information: Vi rekommenderar att Kärcher strykbord med aktiv ånguppsugning används (2.884-933.0). Detta strykbord är optimalt anpassat till den apparat du köpt. Det underlättar strykningen och gör att den går betydligt snabbare. I vart fall bör ett strykbord med gallerliknande strykunderlag som släpper igenom ångan användas.

→ Stick i ånganslutningen ordentligt i apparatens uttag. Se till att kontakten hakar fast med hörbart klickande.
→ Se till att rent ledningsvatten finns i ångtvättens panna.

→ Ta ångtvätten ibruk enligt beskrivning.
→ Vänta tills ångrengöraren är klar att använda.

Ångstrykning

Samtliga textiler kan ångstrykas. Känsliga tyger eller textiltryck bör strykas från avigsidan resp. enligt tillverkarens uppgifter.

Observera Till dessa känsliga textilier rekommenderar vi att man använder KÄRCHER antihäftningstrykjämssula BE 6006 (Beställ. nr 2.860-142.0).

→ Ställ in temperaturreglaget på strykjärnet inom det skuggade området (…/MAX).
→ När kontrollampan för värme på strykjärnet slocknar kan man börja stryka.

Information: Strykjärnsytan måste vara het så att ångan inte kondenserar och droppar på klädesplagget.

→ Tryck på knappen ånga uppe eller knappen ånga nere.
- Intervall ånga: Tryck på knappen ånga.

Ånga strömmar ut så länge knappen hålls in- tryckt.

– Kontinuerlig ånga: Dra tillbaka spärren till knappen för ånga så långt det går för att haka fast den. Ånga strömmar ut konstant. Tryck spärren framåt för att lossa den.

Rikta när du börjar stryka, eller efter en paus, den första ångstöten mot en duk tills ångan strömmar ut jämnt.
→ För att spruta ånga på gardiner, kläder, etc. kan strykjärnet även hållas lodrätt.

Stryka torrt

Information: det måste finnas vatten i behållaren även vid torrstrykning.

→ Ställ in temperaturreglaget på strykjärnet så att temperaturen passar till ditt klädesplagg.

• Syntet

•• Ull, siden

••• Bomull, linne

Observera:Följ stryk- och tvättanvisningarna i klädesplagget..

→ När kontrollampan för värme på strykjärnet slocknar kan man börja stryka.

Skötsel och underhåll

⚠️Fara

Underhållsarbeten får bara utföras när nätkontakten är utdragen och ångtvätten har svalnat.

Skölja ur pannan

Skölj ångrengörarens panna senast efter den 5:e påfyllningen.

→ Fyll pannan med vatten och skaka kraftigt. Därigenom löser sig kalkrester som sätter sig på botten av pannan.
→ Häll ut vattnet.

Avkalka pannan

Hänvisning: Vid konstant användning av vanligt destillerat vatten krävs ingen avkalkning av pannan. Eftersom det sätter sig kalk fast på sidorna i pannan, rekommenderar vi att avkalka pannan regelbundet (PF=pannfyllningar):

Hårdhet ° dH mmol/l PF
I mjukt 0-7 0-1,3 55
II medel 7-14 1,3-2,5 45
III hårt	14-21	2,5-3,8	35
IV mycket hårt	>21	>3,8	25

Hänvisning: Du får reda på kranvattnets hårdhet hos vattenverket i din stad.

→ Dra ut nätkontakten ur vägguttaget.
→ Låt aggregatet svalna.
→ Skruva bort säkerhetsklaffen på apparaten.
→ Töm ut allt vatten som finns i behållaren (se bild Ⅱ).

⚠ Varning

Använd bara produkter som har godkänts av KÄRCHER för att undvika skador på apparaten.

→ Använd avkalkningssticks från KÄRCHER (beställnr. 6.295-047) vid avkalkning. Följ doseringsanvisningarna på förpackningen när avkalkningslösningen blandas ihop.

Varning

Var försiktig vid påfyllning och tömning av ångtvätten. Avkalkningslösningen kan angripa ömtåliga ytor.

→ Fyll avkalkningslösningen i pannan och låt lösningen verka ca 8 timmar.

⚠ Varning

Skruva inte på säkerhetsklaffen på apparaten under avkalkningen.

Använd inte ångtvätten så länge det finns avkalkningsmedel i behållaren.

Häll ut den kompletta avkalkningslösningen efter 8 timmar. Det finns en restmängd lösning i ånggeneratorn, spola därför igenom generatorn två-tre gånger med kalt vatten för att avlägsna alla partiklar från avkalkningen.
→ Töm ut allt vatten som finns i behållaren (se bild ■).

Skötsel av tillbehör

Hänvisning: Golvduk och frottéöverdraget har redan tvättats och kan användas direkt med ångrengöraren.

→ Tvätta nedsmutsade golvdukar och frottööverdrag vid 60°C i tvättmaskinen. Använd inget mjukmedel så att dukarna kan ta upp smutsen bättre. Dukarna kan torkas i torktumlare.

Åtgärder vid störningar

Fel har ofta enkla orsaker som du själv kan åtgärda med hjälp av fölande översikt. Om du inte är säker eller om fel uppkommer som inte finns med här bör du ta kontakt med en auktoriserad kundtjänst.

⚠️Fara

Underhållsarbeten får bara utföras när nätkontakten är utdragen och ångtvätten har svalnat. Apparaten får endast repareras av en auktoriserad kundservice..

Lång uppvärmningstid

Ångpannan är förkalkad.

→ Avkalka pannan.

Ingen ånga

Inget vatten i ångbehållaren.

→ Stäng av aggregatet.
→ Se „Efterfylla vatten“ Sidan 8.

Ångspaken kan ej tryckas ned

Ångspaken är låst med spärrmekanismen / barnsäkringen.

→ Skjut väljaromkopplaren för ångmängden framåt.

Det kommer vattendroppar ur ångstrykjärnet efter strykpauser.

Vid längre strykpauser kan ånga kondensera i ångröret.

→ Rikta den första ångstöten mot ett separat tygstycke.

Ångstrykjärnet "spottar" vatten!

→ Ställ temperaturreglaget på ...
→ Spola ur, eller kalka av, ångberedaren.

Stort vattenutsläpp

Ångpannan är för full.

→ Håll ångpistolen intryckt tills mindre vatten strömmar ut.

Ångpannan är förkalkad.

→ Avkalka pannan.

Reservdelar

Använd endast originalreservdelar från KÄRCHER. En reservdelslista finns i slutet av denna bruksanvisning.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

(Se baksidan för adress)

Tekniska data

Elanslutning
Spänning 220-240	V1~50/60 Hz
Skyddsgrad IP X4
Skyddsklass I
Prestanda
Värmeeffekt 1500 W
Värmeeffekt Strykjärn 750 W
Driftstryck max. 0,32 MPa
Uppvärmningstid 8 Minuter
Ångmängd max. 40 g/min
Mått
Ångpanna	1,0
Längd 380 mm
Bredd 254 mm
Höjd 260 mm
Vikt (utan tillbehör) 2,9 kg

Med reservation för tekniska ändringar!

Sisällysluettelo

Svoris (be priedu)

2,9 kg
