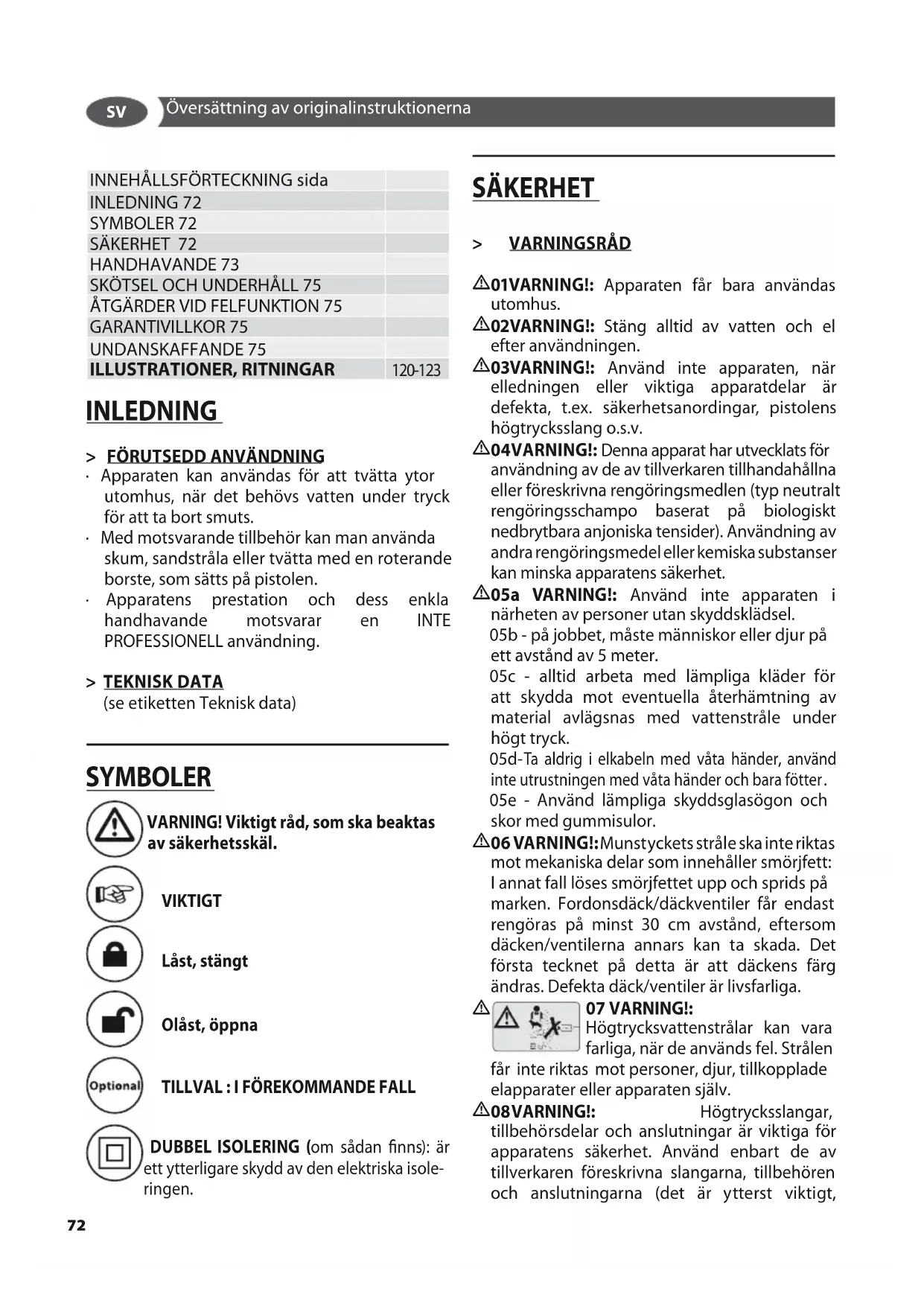

BRUKSANVISNING Navy 140 Lavor

VIKTIGT! läs anvisningarna före användning. sid. 72

• Apparaten kan användas för att tvätta ytor utomhus, när det behövs vatten under tryck för att ta bort smuts.

• Med motsvarande tillbehör kan man använda skum, sandstråla eller tvätta med en roterande borste, som sätts på pistolen.

• Apparatens prestation och dess enkla handhavande motsvarar en INTE PROFESSIONELL användning. > TEKNISK DATA (se etiketten Teknisk data) SYMBOLER VARNING! Viktigt råd, som ska beaktas av säkerhetsskäl. VIKTIGT Låst, stängt Olåst, öppna

TILLVAL : I FÖREKOMMANDE FALL

DUBBEL ISOLERING (om sådan nns): är ett ytterligare skydd av den elektriska isole- ringen. SÄKERHET > VARNINGSRÅD

01VARNING!: Apparaten får bara användas utomhus.

02VARNING!: Stäng alltid av vatten och el efter användningen.

03VARNING!: Använd inte apparaten, när elledningen eller viktiga apparatdelar är defekta, t.ex. säkerhetsanordingar, pistolens högtrycksslang o.s.v.

04VARNING!: Denna apparat har utvecklats för användning av de av tillverkaren tillhandahållna eller föreskrivna rengöringsmedlen (typ neutralt rengöringsschampo baserat på biologiskt nedbrytbara anjoniska tensider). Användning av andra rengöringsmedel eller kemiska substanser kan minska apparatens säkerhet.

05a VARNING!: Använd inte apparaten i närheten av personer utan skyddsklädsel. 05b - på jobbet, måste människor eller djur på ett avstånd av 5 meter. 05c - alltid arbeta med lämpliga kläder för att skydda mot eventuella återhämtning av material avlägsnas med vattenstråle under högt tryck. 05d- Ta aldrig i elkabeln med våta händer, använd inte utrustningen med våta händer och bara fötter

05e - Använd lämpliga skyddsglasögon och skor med gummisulor.

06 VARNING!: Munstyckets stråle ska inte riktas mot mekaniska delar som innehåller smörjfett: I annat fall löses smörjfettet upp och sprids på marken. Fordonsdäck/däckventiler får endast rengöras på minst 30 cm avstånd, eftersom däcken/ventilerna annars kan ta skada. Det första tecknet på detta är att däckens färg ändras. Defekta däck/ventiler är livsfarliga.

07 VARNING!: Högtrycksvattenstrålar kan vara farliga, när de används fel. Strålen får inte riktas mot personer, djur, tillkopplade elapparater eller apparaten själv.

08 VARNING!: Högtrycksslangar, tillbehörsdelar och anslutningar är viktiga för apparatens säkerhet. Använd enbart de av tillverkaren föreskrivna slangarna, tillbehören och anslutningarna (det är ytterst viktigt,SV

att dessa enheter inte skadas, undvik därför felaktig användning och skydda dem mot vikning, stötar och skavning).

09 VARNING!: Apparater utan A.S.S. – Automatic Stop System: de får inte vara i gång mer än 2 minuter med frigiven pistol. Temperaturen på det i omloppet tillbakaförda vattnet blir avsevärt högre och tillfogar pumpen allvarliga skador.

• 1 0 V ARN ING !: Apparater med A.S.S – Automatic Stop System: man bör inte låta dem vara i standby längre än 5 minuter.

• 11 VARNING!: Koppla alltid från apparaten helt (huvudströmbrytaren på (0)OFF), när den lämnas utan uppsikt.

• 12 VARNING!: På varje maskin görs en slutkontroll under driftsförhållanden, därför är det normalt, att det nns några vattendroppar kvar i den.

• 13 VARNING!: Se till, att elkabeln inte skadas. Om matningskabeln verkar skadad måste denna bytas ut av tillverkaren, den tekniska servicen eller av kvalicerad personal för att undvika riskfyllda situationer.

• 13b VARNING!: Lyft eller dra aldrig maskinen i elkabeln.

• 14 VARNING!: Maskinen innehåller vätskor, som står under tryck. Håll fast sprutpistolen ordentligt för att klara av reaktionskraften. Använd bara högtrycksdysan som levereras med maskinen.

• 16 VARNING!:Produkten ska inte användas av barn, personer med fysiska eller psykologiska handikap eller personer som saknar lämplig erfarenhet och kännedom om produkten.

• 17 VARNING!: Barn ska inte leka med produkten. Detta gäller även om en vuxen nns närvarande.

• 18 VARNING!: Starta aldrig högtryckstvätten innan du först rullat ut högtrycksslangen.

• 19 VARNING!: Se till att högtryckstvätten inte tippar över då du rullar ut och in slangen.

• 20 VARNING!: Stäng av maskinen (o) och töm trycket i slangen innan du rullar ut eller in slangen.

• 21 VARNING!: Risk för explosion. Spraya inte brandfarliga vätskor.

• 22 VARNING!: För att garantera säkerheten på maskinen, använd endast original reservdelar från tillverkaren eller av tillverkaren godkända

• 23 VARNING!: Rikta inte strålen mot dig själv eller andra personer för att rengöra skor eller kläder.

• 24 VARNING!: Se till, att apparaten inte används av barn eller inte upplärd personal.

• XZ VARNING!: Vatten som runnit genom en backventil anses inte vara drickbart.

• XY VARNING!: Olämpliga förlängningar kan vara farliga.

• XJ VARNING!: När en förlängningssladd används, måste uttag och stickkontakt vara vattentäta, och kabeln måste ha de i nedanstående tabell angivna dimensionerna. Säkerhetsanordningar:

VARNING!: Pistolen är försedd med en säkerhetsspärr. Det är viktigt att du varje gång du avbryter apparatens användning aktiverar denna säkerhetsspärr, så att ett oavsiktligt öppnande förhindras. - Säkerhetsanordningar: Sprutpistol med säkerhetsspärr, motor med skydd mot elektrisk överbelastning (klass 1), pump med bypass- ventil eller stopp-anordning. - Säkerhetsknappen på pistolen är inte till för att låsa avtryckaren under arbetet utan för att förhindra att pistolen öppnas oavsiktligt.

VARNING!: Apparaten är utrustad med ett termiskt motorskydd. I händelse av att termosäkringen har löst ut, vänta några minuter eller ta ur stickkontakten och anslut den igen. Om felet återkommer eller om inte produkten startar. Lämna in apparaten på närmaste serviceställe.

VARNING!: Maskinens stabilitet är säkerställd när den ställs upp på ett jämnt underlag. HANDHAVANDE > UTRUSTNING STANDARDUTRUSTNING Se "särskilda handbok med anvisningar" tillhandahålls.

> MONTAGEINSTRUKTIONPÅ FÖRFRÅGAN

Se "särskilda handbok med anvisningar" tillhandahålls. > INSTALLATION se fig. > INDRIFTTAGANDESV

Vattenanslutning VARNING!: (Sinbolo): Enhet inte lämplig för att ansluta till nätverket dricksvatten. Högtrycksrengöringsmaskinen kan endast anslu- tas direkt till det kommunala vattenledningsnätet om det nns en vattenlåsanordning med tömning som överensstämmer med gällande bestämmel- ser. Försäkra dig om att slangen är förstärkt och har en diameter på minst 13 mm.

VARNING!: Vatten som runnit genom en backventil anses inte vara drickbart. Sug endast in ltrerat eller rent vatten. Il Vattenkranen ska garantera en vattenmatning som är dubbelt så hög som pumpens max. kapacitet. - Min. kapacitet: 15 l/min. - Max. temperatur för inloppsvatten: 40 °C. - Max. tryck för inloppsvatten: 1 MPa. Anslut högtrycksrengöringsmaskinen så nära vattennätets uttag som möjligt. Försummelse av ovannämnda förhållanden föror- sakar allvarliga skador på pumpen och leder till att garantin upphör att gälla. Försörjning från vattenledningsnät

• Anslut en matningsslang (medföljer inte) till maskinens slangkoppling och till vattenledningsnätet.

• Öppna kranen. Vattenmatning från en öppen behållare

• Skruva ur slangkopplingen för vattenmatningen.

• Skruva fast insugsslangen med lter (medföljer inte) till slangkopplingen på maskinen.

• Sänk ned ltret i behållaren.

• Avlufta maskinen innan den används. - Skruva ur högtrycksslangen från maskinens högtryckskoppling. - Starta maskinen och låt den gå tills inga bubblor nns i vattnet som kommer ut ur högtryckskopplingen. - Stäng av maskinen och skruva tillbaka högtrycksslangen.

- Apparatens elanslutningar måste uppfylla normen IEC 60364-1. Innan du ansluter apparaten, försäkra dig om, att uppgifterna på typskylten stämmer med elnätet och att uttaget är säkrat med en jordfelsbrytare med en reaktionskänslighet under 0,03 A - 30ms. - Om uttag och stickkontakt inte passar ihop, måste en elektriker byta ut uttaget mot ett annat, passande. - Använd inte apparaten vid temperaturer under 0°C, när den är utrustad med en slang av PVC (H VV-F).

• XY VARNING!: Olämpliga förlängningar kan vara farliga.

• XJ VARNING!: När en förlängningssladd används, måste uttag och stickkontakt vara vattentäta, och kabeln måste ha de i nedanstående tabell angivna dimensionerna. <16 A <25 A <20 m ø 1,5 mm

10 AWG (i förekommande fall) Denna högtryckstvätt är utrustad med A.S.S. (Automatic Stop System), som stänger av maski- nen under bypass-fasen. För att starta maskinen, sätter du brytaren på “ON”; sedan trycker du påSV

pistolavtryckaren. A.S.S. startar maskinen och stänger automatiskt av den, när avtryckaren släpps. Det är därför tillrådligt, att säkra pistolen med anordningen på avtryckaren varje gång ma- skinen ställs ifrån, för att undvika att den oavsikt- ligt sätter i gång.

• Maskinens självstarter, utan att pistolen an- vänds, beror på t.ex. luftbubblor i vattnet. Vid stillestånd under mer än 5 minuter bör appa- raten inte ställas ifrån utan uppsikt. Annars är det för apparatens skydd nödvändigt att brytaren sätts på OFF.

• Kontrollera, att högtrycksslangens förbin- delse med apparaten och pistolen är korrekt ansluten.

SKÖTSEL OCH UNDERHÅLL

se fig. Maskinen behöver inte underhållas.

• XX VARNING! Koppla från maskinen från elnätet innan något underhålls- eller rengöringsingrepp utförs.

VARNING! Spreja inte enheten med vatten och använd inte rengöringsmedel eller lösningsmedel. Maskinen kan vara skadad.

• Rengör utsidan av bilen med en torr trasa. > LAGRING se fig.

• Dra maskinen med hjälp av transporthandtaget.

• Förvara aggregatet med alla tillbehör i frostsäkert utrymme, förvaras oåtkomligt för barn.

ÅTGÄRDER VID FELFUNKTION

Maskinen fungerar inte

• Kontrollera nätspänningen.

• Kontrollera om det nns skador på nätkabeln. Maskinen trycksätts inte

• Avlufta maskinen: Låt pumpen gå utan högtrycksslangen tills inga bubblor nns i vattnet som kommer ut ur högtryckskopplingen. Sätt tillbaka högtrycksslangen.

• Rengör ltret i vattenkopplingen.

• Rengör ltret vid högtrycksrörets koppling (om något sådant rör nns).

• Kontrollera vattenmatningens mängd.

• Kontrollera att pumpens alla matningsslangar är täta och att inga igensättningar förekommer. Stora trycksvängningar

• Rengör högtrycksmunstycket. Ta bort smuts från munstyckets hål med hjälp av en nål och rengör munstycket framifrån med vatten. Pumpen läcker

• Upp till 10 droppar i minuten är tillåtna. Vid större läckage ska du vända dig till en auktoriserad serviceverkstad. Reservdelar

• För att garantera apparatens säkerhet, använd endast erkända reservdelar som levererats eller anvisats av tillverkaren. GARANTIVILLKOR Alla våra maskiner har genomgått noggranna provkörningar och täcks av en garanti mot tillver- kningsfel i enlighet med gällande bestämmelser. Garantin gäller från försäljningsdatum. Uteslutet från garantin är: - rörliga delar, som är utsatta för slitage - pjäs av gummidetaljer, kolbor- star, lter, tillbehör och extra tillbehör. - Tillfälliga skador och skador, som förorsakats av transpor- ter, slarv eller felaktig behandling, fel och annan än avsedd användning och installation - Garantin omfattar inte eventuellt erforderlig rengöring av fungerande delar, lter och igensatta munstycken, blockerade maskiner på grund av kalkbildning. Maskinen är endast avsedd för en användning i hemmet och INTE YRKESMÄSSIGT: GARANTIN TÄ- CKER ENDAST EN PRIVAT ANVÄNDNING. UNDANSKAFFANDE Lagen förbjuder innehavare av en elektri- sk eller elektronisk apparat (i enlighet med EU-direktivet 2002/96/CE från den 27 ja- nuari 2003) att skrota denna produkt eller dess elektriska / elektroniska tillbehör som osor- terat hushållsavfall och påbjuder istället skrotning vid avsedda insamlingsställen. Det är möjligt att undanskaa produkten direkt hos distributören vid inköp av en ny produkt, li- kvärdig den som skrotas.Преводнапървоначалнитеинструкции
