BRUKSANVISNING Aquatak ECO BOSCH

Rengöringsmedelsdyse med flaska

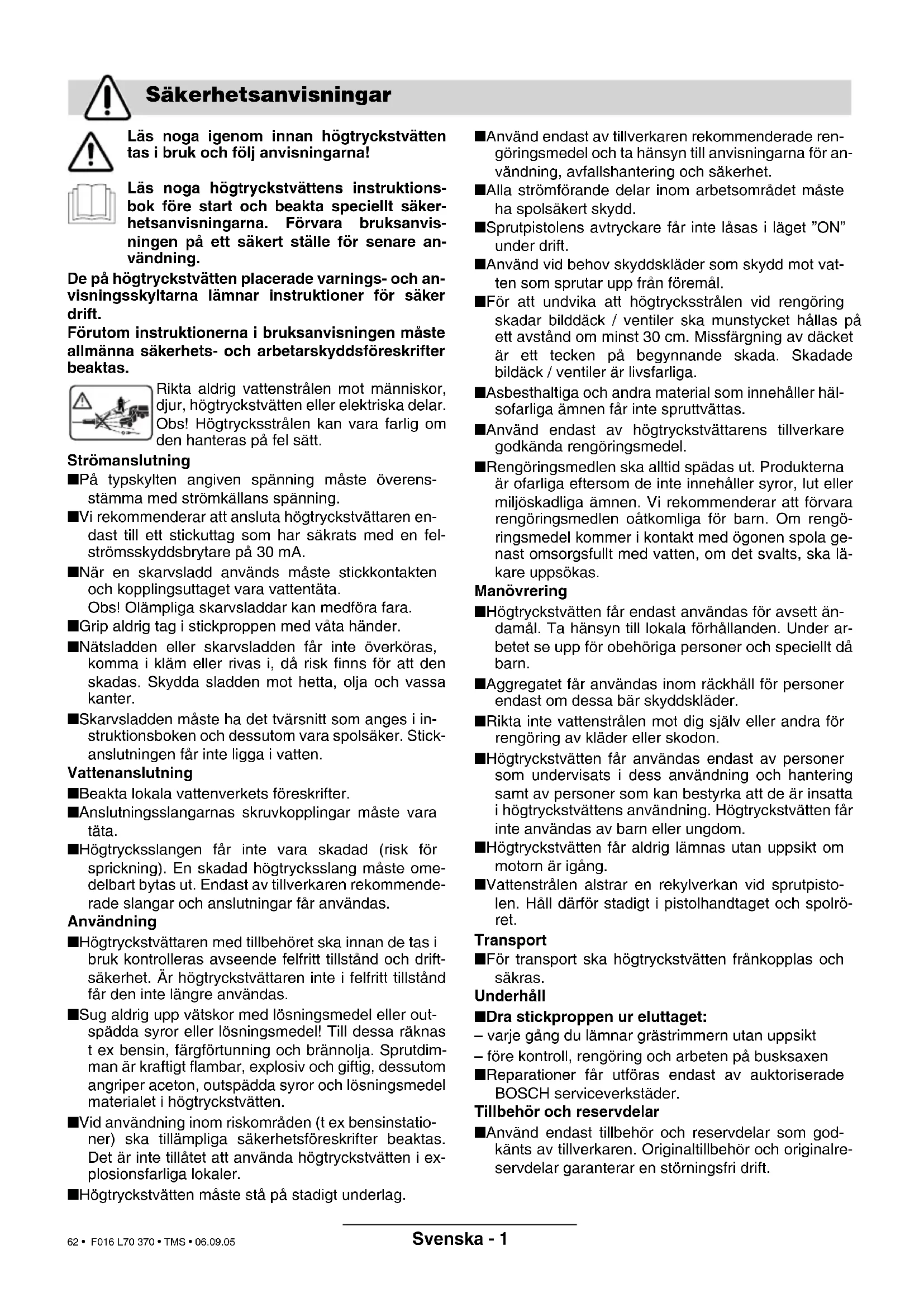

Läs noga igenom innan högtryckstvätten tas i bruk och följ anvisningarna!

Läs noga högtryckstvättens instruktionsbok före start och beakta speciellt säkerhetsanvisningarna. Förvara bruksanvisningen på ett säkert ställe för senare användning.

De på högtryckstvätten placerade varnings- och anvisningsskyltarna lämnar instruktioner för säker drift.

Förutom instruktionerna i bruksanvisningen måste allmänna säkerhets- och arbetarskyddsföreskrifter beaktas.

Rikta aldrig vattenstrålen mot människor, djur, högtryckstvätten eller elektriska delar. Obs! Högtrycksstrålen kan vara farlig om den hanteras på fel sätt.

Strömanslutning

På typskylten angiven spänning måste överensstämma med strömkällans spänning. Vi rekommenderar att ansluta högtryckstvätten endast till ett stickuttag som har säkrats med en felströmsskyddsbrytare på 30mA. När en skarvsladd används måste stickkontakten och kopplingsuttaget vara vattentäta. Obs! Olämpliga skarvsladdar kan medföra fara. ■Grip aldrig tag i stickproppen med våta händer. Nätsladden eller skarvsladden får inte överköras, komma i kläm eller rivas i, då risk finns för att den skadas. Skydda sladden mot hetta, olja och vassa kanter. Skarvsladden måste ha det tvärsnitt som anges i instruktionsboken och dessutom vara spolsäker. Stickanslutningen får inte ligga i vatten.

Vattenanslutning

■Beakta lokala vattenverkets föreskrifter. ■Anslutningslangarnas skruvkopplingar måste vara täta. Högtrycksslangen får inte vara skadad (risk för sprickning). En skadad högtrycksslang måste omedelbart bytas ut. Endast av tillverkaren rekommenderade slangar och anslutningar får användas.

Användning

Högtryckstvätten med tillbehöret ska innan de tas i bruk kontrolleras avseende felfritt tillstånd och driftsäkerhet. Är högtryckstvätten inte i felfritt tillstånd får den inte längre användas. Sug aldrig upp vätskor med lösningsmedel eller outspädda syror eller lösningsmedel! Till dessa räknas t.ex. bensin, färgförtunning och brännolja. Sprutdimman är kraftigt flambart, explosiv och giftig, dessutom angriper aceton, outspädda syror och lösningsmedel materialet i högtryckstvätten. ■ Vid användning inom riskområden (t.ex. bensinstationer) ska tillämpliga säkerhetsföreskrifter beaktas. Det är inte tillåtet att använda högtryckstvätten i explosionsfarliga lokaler. Högtryckstvätten måste stå på stadigt underlag.

■Använd endast av tillverkaren rekommenderade rengöringsmedel och ta hänsyn till anvisningarna för användning, avfallshantering och säkerhet. ■Alla strömförande delar inom arbetsområdet måste ha spolsäkert skydd. ■Sprutpistolens avtryckare får inte låsas i läget "ON" under drift. ■Använd vid behov skyddskläder som skydd mot vatten som sprutar upp på föremål. För att undvika att högtrycksstrålen vid rengöring skadar bildäck/ventiler ska munstycket hållas på ett avstånd om minst 30 cm. Missfärgning av däcket är ett tecken på begynnande skada. Skadade bildäck/ventiler är livsfarliga. ■Asbesthaltiga och andra material som innehåller hälsofarliga ämnen får inte sprutvättas. ■Använd endast av högtryckstvättarens tillverkare godkända rengöringsmedel. ■Rengöringsmedlen ska alltid spädas ut. Produkterna är ofarliga eftersom de inte innehåller syror, lut eller miljöskadliga ämnen. Vi rekommenderar att förvara rengöringsmedlen oåtkomliga för barn. Om rengöringsmedel kommer i kontakt med ögonen, skölj genast omsorgsfullt med vatten, om det svalts, ska läkare uppsökas.

Manövrering

Högtryckstvätten får endast användas för avsett ändamål. Ta hänsyn till lokala förhållanden. Under arbetet se upp för behöriga personer och speciellt då barn. Aggregatet får användas inom räckhåll för personer endast om dessa bär skyddskläder. ■Rikta inte vattenstrålen mot dig själv eller andra för rengöring av kläder eller skodon. Högtryckstvätten får användas endast av personer som undervisats i dess användning och hantering samt av personer som kan bestyrka att de är insatta i högtryckstvättens användning. Högtryckstvätten får inte användas av barn eller ungdom. Högtryckstvätten får aldrig lämnas utan uppsikt om motorn är igång. Vattenstrålen alstrar en rekylverkan vid sprutpistolen. Håll därför stadigt i pistolhandtaget och spolröret.

Transport

För transport ska högtryckstvätten frånkopplas och säkras.

Underhåll

Dra stickproppen ur eluttaget:

• varje gång du lämnar grästrimmern utan uppsikt - före kontroll, rengöring och arbeten på busksaxen ■Reparationer får utföras endast av auktoriserade BOSCH serviceverkstäder.

Tillbehör och reservdelar

Använd endast tillbehör och reservdelar som godkänts av tillverkaren. Originaltillbehör och originalreservdelar garanterar er en störningsfri drift.

Tekniska data

Högtryckstvätt AQUATABK 10 AQUATABK ECO AQUATABK 100 AQUATABK 100 PLUS

Artikelnummer 3 600 H76 ... 3 600 H76 ... 3 600 H76 ... 3 600 H76 ...
Märkeffekt [W] 1 300 1 450 1 400		1 500
Inloppstemperatur
max.	[°C]	40	40	40	40
Inloppsvatten-
möngd minst	[I/h]	17	17	17	17
Inloppsvattentryck
max.	[bar]	1,5-6,0	1,5-6,0	1,5-6,0	1,5-6,0
Nominell tryck	[bar]	90	90	90	90
Maximalt tryck	[bar]	100	100	100	100
Flöde	[I/h]	300	340	330	350
Rengöringsmedel	[I]	0,5	0,5	0,5	0,5
Vikt	[kg]	6,0	6,0	6,0	6,0
Skyddsklass			☐ / II	☐ / II	☐ / II
Seriennummer	Se serienummern 13 (typskylt) på maskinen.

Ändamålsenlig användning

Högtryckstvätten är avsedd för rengöring av ytor och föremål utomhus på verktyg, fordon och båtar. Med respektive tillbehör kan av Bosch godkända rengöringsmedel användas, rör rensas samt rost och färg avlägsnas. Denna produkt är inte lämplig för yrkesmässig användning.

Grästrimmern kan användas vid en omgivningstemperatur mellan 0°C och 40°C.

Inledning

Denna instruktionsbok lämnar anvisningar för korrekt montage och säker användning av maskinen. Det är viktigt att du noggrant läser igenom anvisningarna.

Maskinen i monterat tillstånd väger ca 6,0 kg. Tillkalla eventuellt hjälp för att plocka upp maskinen ur förpackningen.

Leveransen omfattar

Plocka försiktigt upp högtryckstvätten ur förpackningen och kontrollera att följande delar finns med:

- Högtryckstvätt - Sprutpistol/högtrycksslang - Förlängningsrör (endast AQUATAK ECO/100/100 PLUS) - Strålrör (endast AQUATAK 10) - Solfjädersmunstycke (lila färgkodning – endast AQUATAK ECO/100/100 PLUS) - Rotationsmunstycke (röd färgkodning – endast AQUATAK 100 PLUS) - Munstycke för rengöringsmedel och flaska - Anslutningsstycke - Tvättborste (endast AQUATAK 100 PLUS) - Bruksanvisning

Saknas delar eller är de skadade, ta genast kontakt med din återförsäljare.

Maskinens komponenter

1. Inkopplingspärr för avtryckare 2. Avtryckare 3. Sprutpistol 4. Förlängningsrör (endast AQUATAK ECO/100/100 PLUS) 5. Solfjädersmunstycke (endast AQUATAK ECO/100/100 PLUS) 6. Högtrycksslang 7. Rengöringsmedelsmunstycke med flaska 8. Rotationsmunstycke (endast AQUATAK 100 PLUS) 9. Stickpropp** 10. Anslutningsstycke 11. Stickpropp 12. Strålmunstycke (endast AQUATAK 10) 13. Serienummer

**Krav i vissa länder

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!

Säkerhetsåtgärder

Obs! Innan underhålls- och rengöringsarbeten utförs ska högtryckstvätten frånkopplas och stickproppen dras ut. Detta gäller även om nät sladden skadats eller är tilltrasslad.

Säkert elsystem

Din maskin är skyddsisolerad och kräver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke-EU-länder 220 V, 240 V alltefter utförande). Använd endast godkända förlängningssladdar. Ytterligare information kan du få hos närmaste Bosch service-station.

För en eventuellt behövlig skarvsladd till högtryckstvätten krävs följande ledartvärsnitt

1,5 mm² upp till max. 20 m längd, 2,5 mm² upp till max. 50 m längd

Anvisning: Om en skarvsladd används måste den - enligt beskrivning i säkerhetsföreskrifterna - ha en skyddsledare som via stickproppen anslutits till skyddsledaren i elsystemet.

I tveksamma fall hör med en utbildad elektriker eller närmaste Bosch service-station.

VARNING! Skarvsladdar av annat slag kan innebära fara. Skarvsladden, stickproppen och kontaktdonen måste vara vattentäta och godkända för användning utomhus.

Sladdkontaktdon ska vara torra och får inte ligga på marken.

För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max. 30 mA. Denna FI-brytare ska kontrolleras före varje användning.

Hänvisning till produkter som inte saluförs i Storbritannien: OBS: För din säkerhet är det nödvändigt att stickproppen 9 på maskinen förbinds med förlängningskabeln. Skarvsladdens kontaktdon måste skyddas mot stänkvatten, vara tillverkat av gummi eller försett med gummioverdrag. För skarvsladden ska dragavlastning användas.

Skadad nätsladd får repareras endast i auktoriserad Bosch-verkstad.

Montage

Vattenanslutning

A Skruva upp kopplingsstycket 10 på vattenanslutningen 14. A/B Anslut vattenslangen (ingår ej i leverans) till vattenanslutningen och högtryckstvätten.

Anslut högtrycksslangen/sprutpistolen

C Skruva stadigt fast högtrycksslangen 6 på anslutningsstutsen 15. Anslut förlängningsröret 4/strålmunstycket 12 till sprutpistolen 3. Skjut in förlängningsröret 4/strålmunstycket 12, tryck in och lås genom att vrida det 90° medurs. Stick upp solfjäder munstycket 5 på förlängningsröret 4 och lås genom att vrida medurs tills ett "klick" hörs.

Inställning / användning av olika munstycken

Strålrör (endast AQUATAK 10)

Strålmunstycket 12 har en fast installerad solfjäderstråle och inställningen kan inte ändras.

Solfjädersmunstycke (lila färgkodning - endast AQUATABECO/100/100 PLUS)

För att ställa in strålen från solfjäder- till punktform, vrid munstyckets hylsa.

Rengöringsmedelsmunstycke med flaska

Vrid förlängningsröret 4/strålmunstycket 12 90° moturs och dra ut det. Stick in munstycket för rengöringsmedel 7 i sprutpistolen 3 och vrid medurs för låsning.

Rotationsmunstycke (röd färgkodning - endast AQUATABK 100 PLUS)

Vrid solfjäder munstycket 5 moturs och dra ut det. Stick upp rotationsmunstycket 8 på förlängningsröret 4 och lås genom att vrida medurs tills att "klick" hörs.

Start

Inkoppling

Kontrollera att nätströmställaren står i läget och anslut högtryckstvätten till nätuttaget.

Öppna vattenkranen.

Tryck på inkopplingsspärren 1 för att frige avtryckaren 2. Håll avtryckaren 2 helt intryckt tills vattnet flyter jämnt och all luft avgått ur aggregatet och högtrycksslangen. Släpp avtryckaren 2. Tryck på inkopplingsspärren 1.

Tryck på (1) strömställaren 11.

Rikta sprutpistolen 3 nedåt. Tryck på inkopplingsspärren för att frige avtryckaren 2. Tryck helt ned avtryckaren 2.

Urkoppling

Släpp avtryckaren 2. Tryck på inkopplingsspärren. Sprutpistolen är nu låst och kan inte oavsiktligt brukas.

Tryck på (tromställaren 11).

Stäng vattenkranen. Dra stickproppen ur stickuttaget.

Tryck på inkopplingsspärren 1 för att frige avtryckaren 2. Tryck helt ned avtryckaren 2 tills vattentrycket fullständigt avlastats. Släpp avtryckaren 2. Tryck på inkopplingsspärren 1.

Ta bort vattenslangen från högtryckstvätten och vattenkranen.

Anvisningar för högtryckstvättens användning

Allmänt

Kontrollera att högtrycksaggregatet står plant.

För inte högtrycksslangen för långt framåt och dra inte heller fram högtryckstvätten med slangen. Detta kan leda till att högtrycksaggregatet inte längre står stadigt och faller omkull.

Knäck inte högtrycksslangen och kör inte heller över den med fordon. Skydda högtrycksslangen mot skarpa kanter och hörn.

Rotationsspolröret får inte användas för biltvätt.

Arbeten med rengöringsmedel

Använd endast av Bosch godkända rengöringsmedel. Olämpliga rengöringsmedel kan skada högtryckstvätten och föremålet som rengörs.

Skjut upp rengöringsmedelsmunstycket på sprutpistolen.

Fyll rengöringsmedelsflaskan med lämpligt rengöringsmedel och skruva fast flaskan på rengöringsmedelsmunstycket.

Vi rekommenderar att med hänsyn till miljöskyddet vara sparsam med rengöringsmedlet. Beakta de anvisningar för utspädning som lämnas på behållaren.

Bosch garanterar genom ett väl avvägt urval av rengörings- och konserveringsmedel störningsfri drift med högtryckstvätten.

Rekommenderad rengöringsmetod

Moment 1: Lös upp smutsen

Spruta sparsamt upp rengöringsmedel och låt det inverka en kort stund.

Moment 2: Avlägsna smutsen

Avlägsna löst smuts med högt tryck.

Anvisning: Vid rengöring av lodräta ytor starta med smuts-/rengöringsmedlet nedtill och fortsätt sedan uppåt. Vid spolning spola uppifrån nedåt.

Underhåll Rengöring/kontroll av filter

Innan arbeten på högtryckstvätten påbörjas, ska stickproppen dras ur och vattenanslutningen tas loss.

Mark: Lång och tillförlitlig drift kan endast garanteras om följande underhållsarbeten regelbundet utförs.

Undersök högtryckstvätten regelbundet avseende defekter som t.ex. lös infästning och slitna eller skadade komponenter.

Kontrollera att kåporna och skyddsutrustningen är intakta och korrekt monterade. Erforderliga reparationer eller underhållsarbeten ska utföras innan högtryckstvätten tas i bruk.

Om i högtryckstvätten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch trädgårdsverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 tecken.

A Ta bort adaptern 10 från vattenanslutningen och dra ut silen 16. L Silen 16 kan lätt tas bort med en spetstång. Spola silen och sätt den tillbaka. En skadad sil ska bytas ut.

Högtryckstvätten får inte användas om silen saknas eller är defekt.

Avstängning efter användning

Rengör högtryckstvätten på utsidan med en mjuk borste och en trasa. Använd varken vatten, lösningsmedel eller polermedel. Avlägsna alla föroreningar och rengör noggrant motorns ventilationsöppningar.

Om vatten blir kvar i högtryckstvätten finns risken att den skadas vid frost. Högtryckstvätten ska lagras i ett frostfritt rum.

Ställ inte upp andra föremål på högtryckstvätten.

Se till att ledningarna vid ihop- och uppfällning inte kommer i kläm. Knäck inte högtrycksslangen.

Felsökning

Tabellen nedan anger felsymptom och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din serviceverkstad.

Obs! Frånkoppla maskinen och dra ut stickproppen innan felsökningen påbörjas.

Symptom Möjliga orsaker	Åtgård
Motorn startar inte Stickproppen ar inte ansluten	Vägguttaget defekt	Anslut stickproppen
	Säkringen har lõst ut	Använd ett annat eluttag
	Skarvsladden skadad	Byt ut säkringen
	Motorskyddsbrytaren har lõst ut	Försökutan skarvsladd
	Igenfrusen	Lät motorn svalna 5 minuter
		Lät pumpen, vattenslangen eller tillbe-horetina upp
Motorn stannar Säkringen	har lõst ut	Byt ut säkringen
	Fel nitspänning	Kontrolera nitspänningen som måste överensstämma med uppgifternapå typskylten
	Motorskyddsbrytaren har lõst ut	Lät motorn svalna 5 minuter
Säkringen lõser ut Säkringén ar für svag Anslut till en strömkrets	vars säkring
	Motsvarar högtrycksvättens effekt
Für högt arbetstryck Munsttycket delvis tilltäppt Rengör munstycket
Pulserande tryck Luft i vattenslangen erller pumpen	Vattenförsörjningen ej korrekt	Frønkoppla högtrycksvätten med öp- pen sprutpistol erller öppen vattenkran och lät vattnet rınna igenom tills ett jämnt arbetstryck uppnàttis
		Kontrolera att vattenanslutningen motvarsar uppgifternapå specifikatio-nerna. Den minsta tillåtna storleken på vattenslangen skara varø 1/2" eller Ø 13 mm
	Vattenfiltret tilltäppt	Rengör vattenfiltret
	Vattenslangen inkländ erller knäckt	Räta ut vattenslangen
	Högtrycksslangen ar für länger	Ta bort forlängningen是从 Högtrycks-slangen, max. vattenslanglängd 7 m
Trycket jämnt men für lågt	Munstycket slitet	Byt ut munstycket
Anvisning: Vissa tillbehörorsakar ett lågt tryck	Start / stoppventilen sliten	Påverka avtryckaren snabbt 5 gänger i följd
Motorn gär, men arbets-tryck saknas	Stickproppen ar inte ansluten	Anslut vattnet
	Filtret tilltäppt	Rengör filtrett
	Munstycket tilltäppt	Rengör munstycket
Högtrycksvätten startar av sig själv	Pumpen erller sprutpistol er ötãt Ta kontakt med auktoriserad Bosch kundservice
Högtrycksvätten ar otãt	Pumpen ar ötãt 6 droppar i minutes	godkänns. Vid onormalt hög otãthet takontakt med auktoriserad Bosch serviceverkstad

Miljöhänsyn

Miljöskadliga kemikalier får inte rinna ut på marken, till grundvattnet, sjöar, floder etc.

När rengöringsmedel används ska hänsyn tas till uppgifterna på förpackningen och föreskriven koncentration.

Vid rengöring av motorfordon ska lokala föreskrifter beaktas. Se till att avsprutad olja inte rinner ned i grundvattnet.

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Kundtjänst

En sprängskiss och informationer om reservdelar lämnas under: www.bosch-pt.com

C [phone]

Fax [phone]

Försäkran om överensstämmelse

Mätvärdena har tagits fram baserande på 2000/14/EG (1 m avstånd) och DIN 45 635.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 79 dB (A); ljudeffektnivå 89 dB (A).

Vibration i hand/arm är lägre än 2,5m / s²

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 60 335 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: Garanterad ljudeffektnivå L_WA är lägre än 91 dB (A). Beräkningsmetod för konformitet enligt bilaga VIII.

Leinfelden, 01.11.2004.

Rengöringsmedelsdyse med flaska

Vrid förlängningsröret 4/stråldysen 90° moturs och dra ut. Sätt rengöringsmedelsdysen 7 in i sprutpistolen 3 och vrid medurs tills den låser.
