MANUAL DE UTILIZADOR Aquatak ECO BOSCH

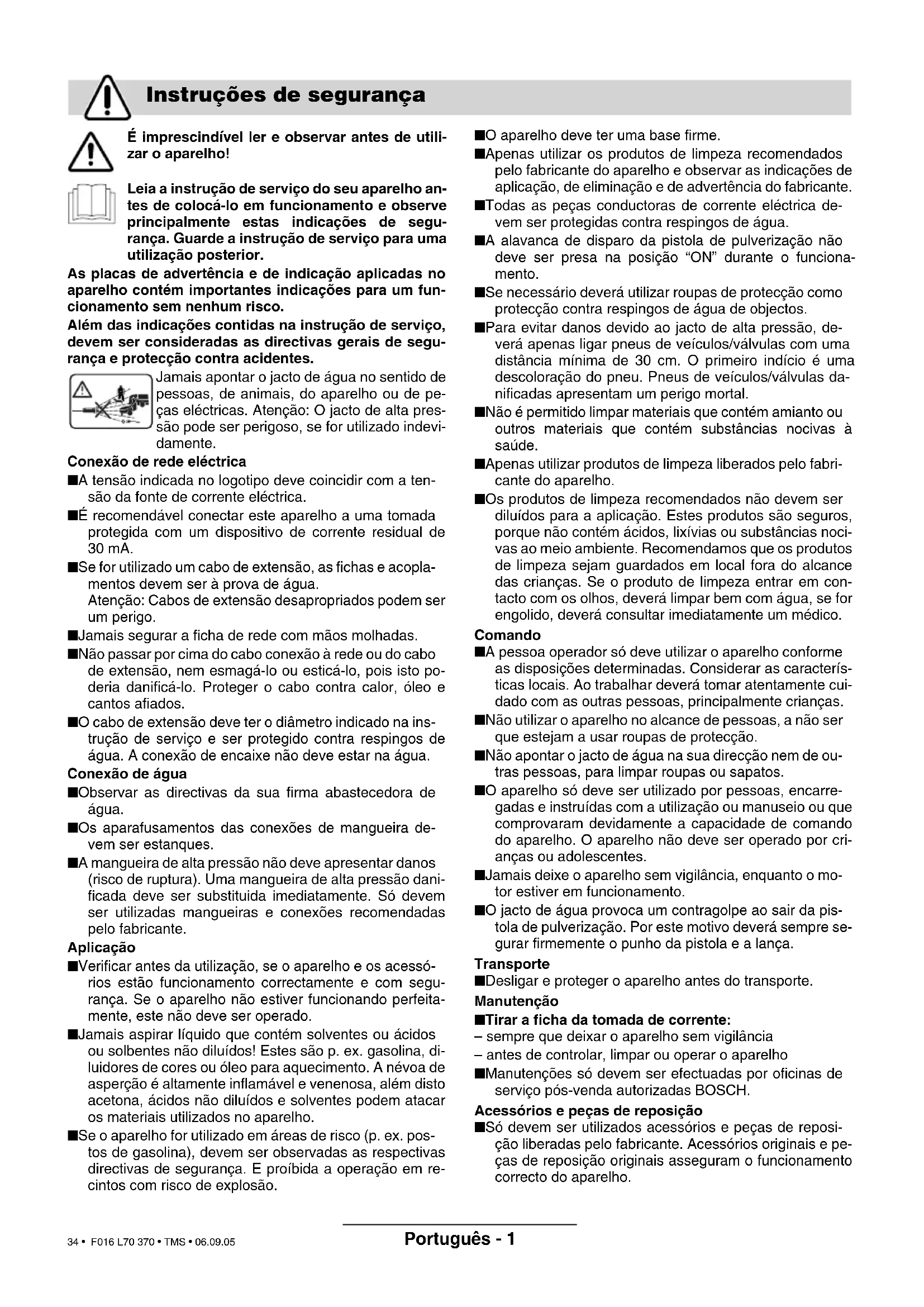

Instruções de segurança
É imprescindível ler e observar antes de utilizar o aparelho!
Leia a instrução de serviço do seu aparelho antes da colocação em funcionamento e observe principalmente estas indicações de segurança. Guarde a instrução de serviço para uma utilização posterior.
As placas de advertência e de referência aplicadas no aparelho contêm importantes indicadores para um funcionamento sem nenhum risco.
Além das indicações contidas na instrução de serviço, devem ser consideradas as diretrizes gerais de segurança e proteção contra acidentes.
Jamais apontar o jato de água no sentido de pessoas, de animais, do aparelho ou de peças elétricas. Atenção: O jato de alta pressão pode ser perigoso, se for utilizado indevidamente.
Conexão de rede elétrica
A tensão indicada na placa de características deve coincidir com a tensão da fonte de corrente elétrica. É recomendável conectar este aparelho a uma tomada protegida com um dispositivo de corrente residual de 30 mA. Se for utilizado um cabo de extensão, as fichas e o acoplamento devem ser à prova de água. Atenção: Cabos de extensão desapropriados podem ser um perigo. Jamais segurar a ficha de rede com mãos molhadas. Não passar por cima do cabo de conexão à rede ou do cabo de extensão, nem esmagá-lo ou esticá-lo, pois isto poderia danificá-lo. Proteger o cabo contra calor, óleo e cantos afiados. O cabo de extensão deve ter o diâmetro indicado na instrução de serviço e ser protegido contra respingos de água. A conexão de encaixe não deve estar na água.
Conexão de água
Observar as diretivas da sua empresa abastecedora de água. Os apertos das conexões de mangueira devem ser estanques. A mangueira de alta pressão não deve apresentar danos (risco de ruptura). Uma mangueira de alta pressão danificada deve ser substituída imediatamente. Só devem ser utilizadas mangueiras e conexões recomendadas pelo fabricante.
Aplicação
- Verificar antes da utilização se o aparelho e os acessórios estão funcionando corretamente e com segurança. Se o aparelho não estiver funcionando perfeitamente, este não deve ser operado. Jamais aspirar líquidos que contenham solventes ou ácidos ou solventes não diluídos! Estes são, p. ex., gasolina, diluidores de cores ou óleo para aquecimento. A névoa de aspersão é altamente inflamável e venenosa, além disto, acetona, ácidos não diluídos e solventes podem atacar os materiais utilizados no aparelho. Se o aparelho for usado em áreas de risco (p. ex., postos de gasolina), devem ser observadas as respectivas diretivas de segurança. É proibida a operação em recintos com risco de explosão.
O aparelho deve ter uma base firme. Apenas utilizar os produtos de limpeza recomendados pelo fabricante do aparelho e observar as indicações de aplicação, de eliminação e de advertência do fabricante. Todas as peças condutoras de corrente elétrica devem ser protegidas contra respingos de água. A alavanca de disparo da pistola de pulverização não deve ser presa na posição "ON" durante o funcionamento. Se necessário, utilizar roupas de proteção como proteção contra respingos de água e objetos. Para evitar danos devido ao jato de alta pressão, deverá apenas ligar pneus de veículos/válvulas com uma distância mínima de 30 cm. O primeiro indício é uma descoloração do pneu. Pneus de veículos/válvulas danificadas apresentam um perigo mortal. Não é permitido limpar materiais que contenham amianto ou outros materiais que contenham substâncias nocivas à saúde. Apenas utilizar produtos de limpeza liberados pelo fabricante do aparelho. Os produtos de limpeza recomendados não devem ser diluídos para a aplicação. Estes produtos são seguros, porque não contêm ácidos, lixívias ou substâncias nocivas ao meio ambiente. Recomendamos que os produtos de limpeza sejam guardados em local fora do alcance das crianças. Se o produto de limpeza entrar em contacto com os olhos, deverá limpar bem com água; se for engolido, deverá consultar imediatamente um médico.
Comando
O operador só deve utilizar o aparelho conforme as disposições determinadas. Considerar as características locais. Ao trabalhar, deverá tomar atentamente cuidado com as outras pessoas, principalmente crianças. Não utilizar o aparelho no alcance de pessoas, a não ser que estejam a usar roupas de proteção. Não apontar o jato de água na sua direção nem de outras pessoas, para limpar roupas ou sapatos. O aparelho só deve ser utilizado por pessoas encarregadas e instruídas com a utilização ou manuseio ou que comprovaram devidamente a capacidade de comando do aparelho. O aparelho não deve ser operado por crianças ou adolescentes. ■Jamais deixe o aparelho sem vigilância, quando o motor estiver em funcionamento. O jato de água provoca um contragolpe ao sair da pistola de pulverização. Por este motivo, deverá sempre segurar firmemente o punho da pistola e a lança.
Transporte
Desligar e proteger o aparelho antes do transporte.
Manutenção
Tirar a ficha da tomada de corrente:
- sempre que deixar o aparelho sem vigilância - antes de controlar, limpar ou operar o aparelho. Manutenções devem ser efetuadas por oficinas de serviço pós-venda autorizadas BOSCH.
Acessórios e peças de reposição
Só devem ser realizados acessórios e peças de reposição liberados pelo fabricante. Acessórios originais e peças de reposição originais asseguram o funcionamento correto do aparelho.
Dados técnicos do aparelho
| Limpador de alta pressão | AQUATABK 10 AQUATABK ECO AQUATABK 100 AQUATABK 100 PLUS |
| N° de encomenda 3 600 H76 ... 3 600 H76 ... 3 600 H76 ... 3 600 H76 ... |
| Potência nominalabsorvida [W] 1 300 1 450 1 400 1 500 |
| Temperatura daedução max. [°C] 40 | 40 | 40 | 40 | |
| Quantidade deágua da eduçãomin. (minimo) | [I/h] | 17 | 17 | 17 | 17 |
| Pressão de aguada edução max. | [bar] | 1,5-6,0 | 1,5-6,0 | 1,5-6,0 | 1,5-6,0 |
| Pressão nominal | [bar] | 90 | 90 | 90 | 90 |
| Máxima pressão | [bar] | 100 | 100 | 100 | 100 |
| Caudal | [I/h] | 300 | 340 | 330 | 350 |
| Producto delimpeza | [l] | 0,5 | 0,5 | 0,5 | 0,5 |
| Peso | [kg] | 6,0 | 6,0 | 6,0 | 6,0 |
| Classe de proteção | [II / II | [II / II] | [II / II] |
| Número de série | Veja número de série 13 (Logotipo) na máquina. |
O aparelho é destinado para limpar superfícies e objetos em locais externos, para limpar ferramentas, veículos e barcos. Com os respectivos acessórios podem ser misturados produtos de limpeza admitidos pela Bosch, desobstruídos tubos de esgotos ou retiradas ferrugens e camadas de tintas. Este produto não é apropriado para a aplicação industrial.
A utilização conforme as disposições refere-se a uma temperatura ambiente entre 0°C e 40°C.
Introdução
Este manual contém instruções sobre a montagem correta e a utilização segura da sua máquina. É importante ler atentamente estas instruções.
A máquina, totalmente montada, pesa aprox. 6,0 kg. Se necessário, peça auxílio para tirar a máquina da embalagem.
Componentes fornecidos
Retirar cuidadosamente o limpador de alta pressão da embalagem e verificar se as seguintes peças estão completas:
- Limpador de alta pressão - Pistola de pulverização/mangueira de alta pressão - Tubo de extensão (apenas AQUATAK ECO/100/100 PLUS) - Tubo ejetor (apenas AQUATAK 10) - Bocal de jato em leque (codificação de cor lilás - apenas AQUATAK ECO/100/100 PLUS) - Bocal giratório (codificação de cor vermelha - apenas AQUATAK 100 PLUS) - Bocal de produtos de limpeza e garrafa - Peça de conexão - Escova de limpeza (apenas AQUATAK 100 PLUS) - Instruções de serviço
Se quaisquer peças estiverem faltando ou danificadas, dirija-se ao seu revendedor autorizado.
Elementos do aparelho
1 Bloqueio de ligação para gatilho 2 Gatilho 3 Pistola de pulverização 4 Tubo de extensão (apenas AQUATAK ECO/100/100 PLUS) 5 Bocal de jato em leque (apenas AQUATAK ECO/100/100 PLUS) 6 Mangueira de alta pressão 7 Bocal de produtos de limpeza com garrafa 8 Bocal giratório (apenas AQUATAK 100 PLUS) 9 Ficha de rede** 10 Peça de conexão 11 Interruptor de rede 12 Ejetor (apenas AQUATAK 10) 13 Número de série
Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento!
Para sua segurança
Atenção! Desligar o aparelho e puxar a ficha de rede da tomada antes de trabalhos de manutenção ou de limpeza. O mesmo vale se o cabo de corrente elétrica estiver danificado, cortado ou enrolado.
Para a sua segurança, esta máquina tem um isolamento duplo e não necessita uma ligação à terra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). Só utilize cabos de extensão homologados. Informações podem ser obtidas numa oficina de serviço Bosch.
Se desejar usar um cabo de extensão para o funcionamento do limpador de alta pressão, são necessários os seguintes diâmetros de cabos:
1,5 mm² até no máx. 20 m de comprimento; 2,5 mm² até no máx. 50 m de comprimento.
Nota: Se for utilizado um cabo de extensão, este deve possuir um condutor de proteção - como descrito nas diretivas de segurança, conectado ao sistema elétrico através do condutor de proteção.
Em caso de dúvidas, consulte um eletricista especializado ou uma representação de serviço Bosch.
CUIDADO: Cabos de extensão incorretos podem ser perigosos. Cabos de extensão, fichas e acoplamentos devem ser de modelos destinados para utilização no exterior.
As conexões dos cabos devem estar secas e não devem ser colocadas no chão.
Para uma maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA) com uma corrente de disparo inferior a 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada funcionamento.
Indicação para produtos que não foram vendidos na GB: ATENÇÃO: Para a sua segurança, é necessário que a ficha de rede 9 da área esteja conectada ao cabo de extensão. O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borracha ou ter um revestimento de borracha. O cabo de extensão deve ser realizado com uma redução de tração.
Se o cabo de ligação estiver danificado, este só deve ser reparado numa oficina de serviço autorizada Bosch.
Montagem
Conexão de água
A: Aparafusar a peça de conexão 10 na conexão de água 14. B: Ligar a mangueira de água (não fornecida) com a conexão de água e com o aparelho.
Ligar a mangueira de alta pressão/pistola de pulverização
Aparafusar a mangueira de alta pressão 6 firmemente sobre o bocal de conexão 15. Conectar o tubo de extensão 4/o ejector 12 à pistola de pulverização 3. Por esta ocasião, para inserir o tubo de extensão 4/o ejector 12, pressionar do lado oposto e girar por 90° no sentido dos ponteiros do relógio para travar. Encaixar o bocal de jacto em leque 5 no tubo de extensão 4 e, para travar, girar no sentido dos ponteiros do relógio até ouvir um "clic".
Ajustar/utilizar diversos bocais
Tubo ejetor (apenas AQUATAK 10)
O ejetor 12 foi ajustado fixamente com um jato em leque e este ajuste não pode ser alterado.
Bocal de jato em leque (Codificação de cor lilás - apenas AQUATAB ECO/100/100 PLUS)
Para alterar o jato em leque para o jato em ponto, e vice-versa, deve girar a bucha do bocal.
Girar o tubo de extensão 4/ejetor 12 por 90° no sentido contrário aos ponteiros do relógio e puxar para fora. Colocar o bocal de produtos de limpeza 7 na pistola de pulverização 3 e girar no sentido dos ponteiros do relógio para fixar.
Bocal giratório (Codificação de cor vermelha – apenas AQUATABK 100 PLUS)
Girar o bocal de jato em leque 5 no sentido contrário aos ponteiros do relógio e puxar para fora. Introduzir o bocal de rotação 8 no tubo de extensão 4 e, para fixar, girar no sentido dos ponteiros do relógio até ouvir um "clique".
Colocar em funcionamento
Ligar
Assegure-se de que o interruptor de rede esteja na posição (ligar o aparelho à tomada).
Acionar o bloqueio de ligação 1, para liberar o gatilho 2. Pressionar completamente o gatilho 2, até a água escorrer uniformemente e não se encontrar mais ar no aparelho nem na mangueira de alta pressão. Soltar o gatilho 2. Pressionar o bloqueio de ligação 1.
Acionar a tecla do interruptor de rede elétrica 11.
Apontar a pistola de pulverização 3 para baixo. Acionar o bloqueio de ligação, para liberar o gatilho 2. Premir completamente o gatilho 2.
Desligar
Soltar o gatilho 2. Premir o bloqueio de ligação. A pistola de pulverização está agora travada e não pode ser acionada involuntariamente.
Acionar a tecla (o interruptor de rede elétrica) 11.
Fechar a torneira de água. Puxar a conexão de rede da tomada.
Acionar o bloqueio de ligação 1, para liberar o gatilho 2. Pressionar completamente o gatilho 2, até não se encontrar mais pressão de água no aparelho. Soltar o gatilho 2. Pressionar o bloqueio de ligação 1.
Retirar a mangueira de água do aparelho e da conexão de água.
Indicações para a utilização do limpador de alta pressão
Generalidades
Assegure-se de que a máquina esteja sobre uma base firme.
Não estique demasiadamente a mangueira de alta pressão, nem puxe o aparelho pela mangueira. Desta forma seria possível que o aparelho não esteja mais firmemente em pé e tombe.
Não dobrar a mangueira de alta pressão, nem atropelar a mangueira com o veículo. Proteger a mangueira de alta pressão contra cantos e bordas afiadas.
Não utilizar o tubo de alta pressão de jato de rotação para lavar automóveis.
Apenas utilizar produtos de limpeza liberados pela Bosch. Produtos de limpeza não apropriados podem danificar o aparelho e o objeto a ser limpo.
Encaixar o bocal de produtos de limpeza na pistola de pulverização.
Encher a garrafa de produtos de limpeza com um produto de limpeza apropriado e aparafusar novamente a garrafa no local de produtos de limpeza.
Para preservar o meio ambiente recomendamos que seja utilizado o mínimo possível de produtos de limpeza. Observar as recomendações sobre diluição aplicadas sobre o contentor.
Método de limpeza recomendável
Passo 1: Soltar a sujidade
Pulverizar economicamente o produto de limpeza e permitir que faça efeito durante curto tempo.
Passo 2: Remover a sujidade
Remover a sujidade solta com alta pressão.
Indicação: Ao limpar superfícies verticais, deverá começar por baixo com o produto de limpeza de sujidade e continuar para cima. Trabalhar de cima para baixo ao enxugar.
Manutenção: Limpar/controlar o aparelho
Indicação: As seguintes tarefas de manutenção devem ser realizadas regularmente, para que seja assegurada uma longa vida útil do aparelho e um funcionamento fiável.
Verificar regularmente se o aparelho apresenta defeitos evidentes, como fixações soltas e peças gastas e danificadas.
Controlar se tampas e dispositivos de proteção estão intactos e montados de forma correta. Reparações ou trabalhos de manutenção necessários devem ser efetuados antes da aplicação do limpador de alta pressão.
Caso o limpador de alta pressão vier a falhar apesar de meticulosos processos de fabricação e de controle, a reparação deverá ser efetuada por uma oficina de serviço pós-venda para aparelhos de jardinagem Bosch.
No caso de questões e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!
Remover o adaptador 10 da conexão de água e puxar o crivo 16 para fora. O crivo 16 pode ser facilmente removido com um alicate pontudo. Encher o crivo e recolocá-lo. Substituir um crivo danificado.
Jamais utilizar o limpador de alta pressão sem o crivo ou se este estiver danificado.
Desligar após utilização
Limpar o exterior do limpador de alta pressão com auxílio de uma escova macia e com um pano. Não deve utilizar água, solventes e produtos de polimento. Remover todas as sujidades, principalmente antes de limpar as aberturas de ventilação.
Um limpador de alta pressão não completamente purgado de água é danificado por congelamento. O aparelho deve ser guardado num recinto protegido contra congelamento.
Não colocar nenhum objeto. Iho.
Assegure-se de que o cabo não está preso ao abrir e fechar. Não danifique a mangueira de alta pressão.
Localização de erros
A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso a sua máquina não funcione de forma correta. Se, no entanto, não poder localizar e eliminar o problema, dirija-se à sua oficina de serviço.
Atenção: Desligue a máquina e retire a ficha da tomada de corrente antes de procurar o erro.
| Sintoma Causa provavel Solução | |
| O motor não não arranca A fiche não está connectadaTomada com defeitoO fusível fj o actionadoCabo de extensão danificadoA proteção do motor fj o actionada.Congelado | Conectar a ficheUtilizar uma other tomadaSubstituir fusívelTentar sem cabo de extensãoPermitir que o motor arrefeca durante 5 minuts.Descongelar a bomba, amangueira de água ou os acessórios | |
| O motor pára O fusível fj o acco | onadoA tensão de rede elétrica não é correctaa proteção do motor fj o actionada. | Substituir o fusívelTestar a tensão de rede elétrica, poi esta deve corresponder às indicações do logo-tipoPermitir que o motor arrefeca durante 5 minuts |
| O fusível é actionado | Fusível demasiadamente frac | Ligar a uma corrente elétrica, protegida conforme a potência do limpador de alta pressão |
| Pressão de trabalho demasiadamente alta | Bocal parcialmente obstruído Limpar o Boca | |
| Pressão pulsativa Ar na mangueira de água ou na bomba | Abastecimento de água IncorrectoFiltro de água obstruídoMangueira de água premida ou dobrada.Mangueira de alta pressão demasiada-mente longa | Desligar o limpador de alta pressão,deerfuncionar com a pistola de pulverização e mangueira aberta, até ser alcancada umapressão de trabalho uniformeControlar se a ligação de água correspondesa指示as indicações nos dados técnicos. O diàme-tro minimo de mangueiras de água a seremutiladas é de 1/2" ou de 0 13 mmLimpar o filtro deáguaInstalar a mangueira de água de forma rectaRetirar a extensão da mangueira de alta pressão, Tmax. comprimento de mangueira de água de 7 m |
| Pressão uniforme, mas de-masiadamente baixa | Bocal gastoVálvula de partida/parada gasta | Substituir bocalAccionar rapidamente o gatilho 5 em seguide |
| Indicação: Certos acessóriosprovocam uma pressão baixa | | |
| O motor funcaiona, mas nãoha pressão de trabalho | Água não está ligadaFiltro obstruídoBocal obstruído | Ligar a águaLimpar o filtrosLimpar o bocal |
| O limpalor de alta pressãoarranca automaticamente | Bomba ou pistola pulverizadora aparenafugas | Dirija-se a uma oficina de service pós-venda autorizada Bosch |
| A这其中areshende fugas A | bomba�除areshende fugas 6 gotas por minuto | são admissíveis. No caso de fugas anormais, e maiorres,deertrar em contacto com a oficina de service pós-venda autorizada Bosch |
Proteção do meio-ambiente
Produtos químicos nocivos ao meio ambiente não devem alcançar o chão, águas subterrâneas, lagos, rios etc.
Ao utilizar produtos de limpeza, deverá seguir estritamente as indicações sobre a embalagem e a concentração prescrita.
Observar as diretivas legais locais ao limpar veículos motorizados: Deve evitar que óleo pulverizado alcance as águas subterrâneas.
Eliminação
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Só países da União Europeia:
Não deitar ferramentas elétricas no lixo doméstico!
De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
onais, as ferramentas electrolycas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecologica.
Serviço ao cliente
Desenhos e informações a respeito das peças sobressalentes encontram-se em:
www.bosch-pt.com
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
C +351 21/8 50 00 00
Fax +351 21/851 1096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
0800/7045446
E-Mail: sac@bosch-sac.com.br
Valores de medida de acordo com 2000/14/CE (distância 1 m) e DIN 45 635.
O nível de ruído avaliado A do aparelho é típico: Nível de pressão acústica 79 dB (A). Nível de potência acústica 89 dB (A).
A vibração do braço e da mão é tipicamente inferior a 2,5 m/s².
Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 60 335 conforme as disposições das directivas 89/336/CEE, 98/37/CE, 2000/14/CE.
2000/14/CE: O nível garantido de potência acústica LWA é inferior a 91 dB (A). Processo de avaliação da conformidade conforme anexo VIII.
Leinfelden, 01.11.2004.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Reservado o direito a modificações
