BRUGSANVISNING Aquatak ECO BOSCH

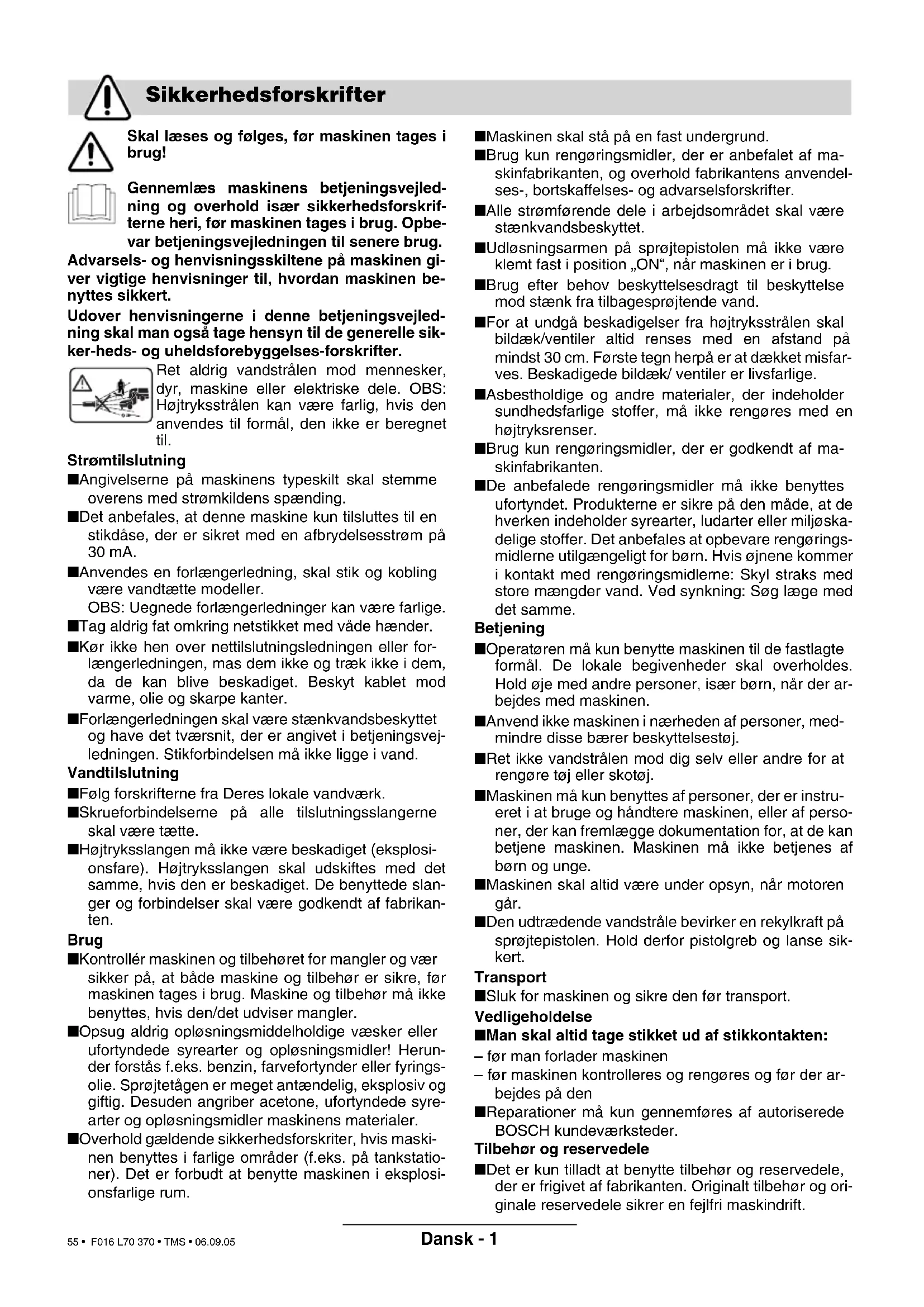

Skal læses og følges, før maskinen tages i brug!

Gennemlæs maskinens betjeningsvejledning, og overhold især sikkerhedsforskrifterne heri, før maskinen tages i brug. Opbevar betjeningsvejledningen til senere brug.

Advarsels- og henvisningsskiltene på maskinen giver vigtige henvisninger til, hvordan maskinen benyttes sikkert.

Ud over henvisningerne i denne betjeningsvejledning skal man også tage hensyn til de generelle sikkerheds- og uheldsforebyggelsesforskrifter.

Ret aldrig vandstrålen mod mennesker, dyr, maskine eller elektriske dele. OBS: Højtryksstrålen kan være farlig, hvis den anvendes til formål, den ikke er beregnet til.

Strømtilslutning

Angivelserne på maskinens typeskilt skal stemme overens med strømkildens spænding. Det anbefales, at maskinen kun tilsluttes til en stikdåse, der er sikret med en afbrydelsesstrøm på 30 mA. Anvendes en forlængerledning, skal stik og kobling være vandtætte modeller. OBS: Uegnede forlængerledninger kan være farlige. Tag aldrig fat omkring netstikket med våde hænder. Kør ikke hen over nettilslutningsledningen eller forlængerledningen, mas dem ikke, og træk ikke i dem, da de kan blive beskadiget. Beskyt kablet mod varme, olie og skarpe kanter. Forlængerledningen skal være stænkvandsbeskyttet og have det tværsnit, der er angivet i betjeningsvejledningen. Stikforbindelsen må ikke ligge i vand.

Vandtilslutning

Følg forskrifterne fra Deres lokale vandværk. Skrueforbindelserne på alle tilslutningsslangerne skal være tætte. Højtryksslangen må ikke være beskadiget (eksplosionsfare). Højtryksslangen skal udskiftes med det samme, hvis den er beskadiget. De benyttede slanger og forbindelser skal være godkendt af fabrikanten.

Brug

Kontroller maskinen og tilbehøret for mangler, og vær sikker på, at både maskine og tilbehør er sikre, før maskinen tages i brug. Maskine og tilbehør må ikke benyttes, hvis den/det udviser mangler. Opsug aldrig opløsningsmiddelholdige væsker eller ufortyndede syrearter og opløsningsmidler! Herunder forstås f.eks. benzin, farvefortynder eller fyringsolie. Sprøjtetågen er meget antændelig, eksplosiv og giftig. Desuden angriber acetone, ufortyndede syrearter og opløsningsmidler maskinens materialer. Overhold gældende sikkerhedsforskrifter, hvis maskinen benyttes i farlige områder (f.eks. på tankstationer). Det er forbudt at benytte maskinen i eksplosionsfarlige rum.

Maskinen skal stå på en fast undergrund. Brug kun rengøringsmidler, der er anbefalet af maskinfabrikanten, og overhold fabrikantens anvendelses-, bortskaffelses- og advarselsforskrifter. Alle strømførende dele i arbejdsområdet skal være stænkvandsbeskyttet. Udløsningsarmen på sprøjtepistolen må ikke være klemt fast i position "ON", når maskinen er i brug. Brug efter behov beskyttelsesdragt til beskyttelse mod stænk fra tilbagesprøjtende vand. For at undgå beskadigelser fra højtryksstrålen skal bildæk/ventiler altid renses med en afstand på mindst 30 cm. Første tegn herpå er at dækket misfarves. Beskadigede bildæk/ventiler er livsfarlige. Asbestholdige og andre materialer, der indeholder sundhedsfarlige stoffer, må ikke rengøres med en højtryksrenser. Brug kun rengøringsmidler, der er godkendt af maskinfabrikanten. De anbefalede rengøringsmidler må ikke benyttes ufortyndet. Produkterne er sikre på den måde, at de hverken indeholder syrearter, ludarter eller miljøskadelige stoffer. Det anbefales at opbevare rengøringsmidlerne utilgængeligt for børn. Hvis øjnene kommer i kontakt med rengøringsmidlerne: Skyl straks med store mængder vand. Ved synkning: Søg læge med det samme.

Betjening

Operatøren må kun benytte maskinen til de fastlagte formål. De lokale bestemmelser skal overholdes. Hold øje med andre personer, især børn, når der arbejdes med maskinen. Anvend ikke maskinen i nærheden af personer, medmindre disse bærer beskyttelsestøj. Maskinen må kun benyttes af personer, der er instrueret i at bruge og håndtere maskinen, eller af personer, der kan fremlægge dokumentation for, at de kan betjene maskinen. Maskinen må ikke betjenes af børn og unge. Maskinen skal altid være under opsyn, når motoren kører. Den udtrædende vandstråle bevirker en rekylkraft på sprøjtepistolen. Hold derfor pistolgreb og lanse sikkert.

Transport

Man skal altid tage stikket ud af stikkontakten:

• før man forlader maskinen
• før maskinen kontrolleres og rengøres, og før der arbejdes på den. Reparationer må kun gennemføres af autoriserede BOSCH kundeværksteder.

Det er kun tilladt at benytte tilbehør og reservedele, der er frigivet af fabrikanten. Originalt tilbehør og originale reservedele sikrer en fejlfri maskindrift.

Tekniske data

Højtryksrenser AQUATABK 10 AQUATABK ECO AQUATABK 100 AQUATABK 100 PLUS

Bestillingsnummer 3 600 H76 ... 3 600 H76 ... 3 600 H76 ... 3 600 H76 ...
Optagen effekt [W]	1 300	1 450	1 400	1 500
Temperatur tillob maks.	[°C]	40	40	40	40
Vandmængde tillob min. (mindst)	[I/h]	17	17	17	17
Vandtryk tillob maks.	[bar]	1,5-6,0	1,5-6,0	1,5-6,0	1,5-6,0
Nominalt tryk	[bar]	90	90	90	90
Maksimalt tryk	[bar]	100	100	100	100
Flow	[I/h]	300	340	330	350
Rengøringsmiddel	[I]	0,5	0,5	0,5	0,5
Vægt	[kg]	6,0	6,0	6,0	6,0
Isolationsklasse			☐ / II	☐ / II	☐ / II
Serienummer	Se serienummer 13 (typeskilt) på maskinen.

Maskinen er beregnet til at rengøre flader og genstande udendørs, værktøj, køretøjer og bade. Kommes et af Bosch godkendt rengøringsmiddel i vandet og forsynes maskinen med det rigtige tilbehør, kan maskinen også benyttes til at frigøre afløbsrør eller fjerne rust og gammel maling. Dette produkt er ikke egnet til erhvervsmæssig brug.

Den beregnede anvendelse gælder omgivelsestemperaturer mellem 0°C og 40°C.

Introduktion

Denne vejledning giver instruktioner om den korrekte samling og sikre anvendelse af plæneklipperen. Det er vigtigt at gennemlæse disse instruktioner omhyggeligt.

Når maskinen er helt samlet, vejer den ca. 6,0 kg. Få om nødvendigt hjælp til at fjerne den fra emballagen.

Maskinens dele

Tag højtryksrenseren forsigtigt ud af emballagen. Kontroller, om følgende dele er fri for mangler:

- Højtryksrenser - Sprøjtepistol/højtryksslange - Forlængerrør (kun AQUATAK ECO/100/100 PLUS) - Strålerør (kun AQUATAK 10) - Fladstråledyse (lilla farvekode - kun AQUATAK ECO/100/100 PLUS) - Rotationsdyse (rød farvekode - kun AQUATAK 100 PLUS) - Rengøringsmiddeldyse og flaske - Tilslutningsstykke - Vaskebørste (kun AQUATAK 100 PLUS) - Betjeningsvejledning

Hvis nogle dele mangler eller er beskadigede, bedes du kontakte den forhandler, hvor du har købt maskinen.

Maskinelementer

1 Kontaktspærre for aftrækker 2 Aftrækker 3 Sprøjtepistol 4 Forlængerrør (kun AQUATAK ECO/100/100 PLUS) 5 Fladstråledyse (kun AQUATAK ECO/100/100 PLUS) 6 Højtryksslange 7 Rengøringsmiddeldyse med flaske 8 Rotationsdyse (kun AQUATAK 100 PLUS) 9 El-stik** 10 Tilslutningsstykke 11 Afbryder 12 Stråledyse (kun AQUATAK 10) 13 Serienummer

**landsspecifik

Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke altid indeholdt i leveringen.

Pas på! Sluk for maskinen og træk stikket ud, før vedligeholdelses- eller rengøringsarbejde udføres på maskinen. Gør det samme, når strømkablet er beskadiget, når der er blevet skåret i kablet, eller kablet har viklet sig ind.

Elektrisk sikkerhed

Din maskine er for din egen sikkerheds skyld beskyttelsesisoleret og har ikke brug for nogen jordforbindelse. Driftsspændingen er 230 V AC, 50 Hz (for ikke-EU-lande 220 V, 240 V afhængigt af modellen). Brug kun godkendte forlængerledninger. Nærmere oplysninger fås ved henvendelse til din nærmeste Bosch-forhandler.

Hvis De har brug for en forlængerledning til drift af maskinen, skal følgende ledningstværsnit overholdes:

Bemærk: Hvis der benyttes en forlængerledning, skal denne - som beskrevet under sikkerhedsforskrifterne - være forsynet med en jordledning, der skal være forbundet med jordledningen til det elektriske anlæg via stikket.

Hvis De er i tvivl: Kontakt en uddannet elektriker eller henvend Dem til den nærmeste Bosch-repræsentant.

FORSIGTIG: Ikke forskriftsmæssige forlængerledninger kan være farlige. Forlængerledning, stik og kobling skal være vandtætte og være godkendt til udendørs brug.

Kabelforbindelser skal være tørre og må ikke ligge på jorden.

Det anbefales, at man for ekstra elektrisk sikkerhed anvender et fejlstrømsrelæ med en afbrydelsesstrøm på ikke over 30 mA. Kontroller altid fejlstrømsrelæet, hver gang maskinen anvendes.

Vejledning for produkter, som ikke sælges i GB: ADVARSEL: Af sikkerhedsmæssige grunde skal stikket på maskinen være forbundet med forlængerledningen. Koblingen på forlængerledningen skal være beskyttet mod stænkvand, være fremstillet af gummi eller være overtrukket med gummi. Forlængerledningen skal benyttes med en trækaflastning.

En beskadiget tilslutningsledning må kun repareres på et autoriseret Bosch-værksted.

Samling

Vandtilslutning

A Skru til slutningsstykket 10 fast til vandtilslutningen 14. A/B Forbind vandslangen (følger med leveringen) med vandtilslutningen og maskinen.

Tilslut højtryksslangen/sprøjtepistolen

C Skru højtryksslangen 6 fast til tilslutningsstudsen 15. D Forbind forlængerrøret 4/stråledysen 12 med sprøjtepistolen 3. Dette gøres ved at stikke forlængerrøret 4/stråledysen 12 i, trykke det imod pistolen og dreje det 90° mod højre, hvorved det låses fast. E Sæt fladstråledysen 5 fast på forlængerrøret 4 og drej den mod højre, indtil der høres et „klik" (låst).

Indstilling/brug af forskellige dyser

Strålerør (kun AQUATAK 10)

Stråledysen 12 har en fast indstillet lamelstråle, som ikke kan ændres.

Fladstråledyse (lilla farvekode - kun AQUATAK ECO/100/100 PLUS)

F Strålen ændres fra at være flad til at være et punkt ved at dreje på dysens kappe.

Drej forlængerroret 4/ståldysen 12 90° mod venstre og træk det ud. Sæt rengøringsmiddeldysen 7 ind i sprøjtepistolen 3 og drej den mod højre for at låse den.

Rotationsdyse (rød farvekode - kun AQUATABK 100 PLUS)

Drej fladstråledysen 5 mod venstre og træk den ud. Sæt rotationsdysen 8 ind i forlængerroret 4 og drej den mod højre, indtil der høres et "klik" (låst).

Start

Tænd

Sørg for, at netkontakten står på (og tilslut apparatet til stikdåsen).

Åbn for vandhanen.

Tryk på kontaktspærren 1 for at frigive aftrækkeren 2. Tryk aftrækkeren 2 helt i bund, indtil vand strømmer jævnt ud. Slip aftrækkeren 2. Tryk på kontaktspærren 1.

Tryk på tasten (afbryderen) 11.

Ret sprøjtepistolen 3 nedad. Tryk på kontaktspærren for at frigive aftrækkeren 2. Tryk aftrækkeren 2 helt i bund.

Sluk

Slip aftrækkeren 2. Tryk på kontaktspærren. Nu er sprøjtepistolen låst og kan ikke aktiveres tilfældigt.

Tryk på tasten (afbryderen) 11.

Luk for vandhanen. Træk stikket ud af stikdåsen.

Tryk på kontaktspærren 1 for at frigive aftrækkeren 2. Tryk aftrækkeren 2 helt i bund, indtil der ikke kommer mere vand ud af maskinen. Slip aftrækkeren 2. Tryk på kontaktspærren 1.

Vejledning i brug af højtryksrenseren

Generelt

Sørg for, at maskinen står sikkert på et jævnt underlag.

Gå ikke for langt frem med højtryksslangen, og træk ikke maskinen vha. slangen. Dette kan medføre, at maskinen ikke længere står stabilt og vælter.

Knæk ikke højtryksslangen, og kør ikke et køretøj henover den. Beskyt højtryksslangen mod skarpe kanter eller hjørner.

Anvend ikke rotationsslange-trykrøret til bilvask.

Arbejde med rengøringsmidler

Brug kun rengøringsmidler, der er frigivet af Bosch. Rengøringsmidler, der ikke er egnet til maskinen, kan beskadige maskinen og den genstand, der skal rengøres.

Sæt rengøringsmiddeldysen på sprøjtepistolen.

Fyld rengøringsmiddelflasken med egnet rengøringsmiddel, og skru flasken på rengøringsmiddeldysen igen.

Det anbefales at spare på rengøringsmidlerne af hensyn til miljøet. Anbefalinger mht. fortynding på beholderen skal overholdes.

Bosch sikrer en fejlfri drift af maskinen, hvis de udbudte rengørings- og plejemidler benyttes.

Anbefalet rengøringsmetode

Skridt 1: Snavs løsnes

Sprøjt lidt rengøringsmiddel på, og lad det trække i et kort stykke tid.

Skridt 2: Fjern snavs

Fjern den løsnede snavs med højtryk.

Bemærk: Lodrette flader rengøres ved at starte forneden med snavs-/rengøringsmidlet og arbejde opad. Arbejd oppefra og ned ved skylning.

Vedligeholdelse: Rengøring/kontrol af filter

Træk stikket ud og afbryd vandtilførslen, før der arbejdes på maskinen.

Bemærk: For at sikre lang og pålidelig drift skal følgende vedligeholdelse udføres jævnligt.

Kontroller, om kapper og beskyttelsesanordninger er intakte og monteret rigtigt. Nødvendige reparationer eller vedligeholdelsesarbejde skal gennemføres, før højtryksrenseren benyttes.

Skulle højtryksrenseren trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch haveværktøj.

Det 10-cifrede bestillingsnummer for maskinen skal altid angives ved forespørgsler og bestilling af reservedele.

A: Fjern adapteren 10 på vandtilslutningen og træk sien 16 ud. Sien 16 kan let fjernes med en spidstang. Skyl sien og sæt den i igen. Udskift sien, hvis den er beskadiget.

Højtryksrenseren må aldrig anvendes, hvis sien mangler eller er defekt.

Rengør den udvendige side af højtryksrenseren med en blød børste og en klud. Det er ikke tilladt at benytte vand, opløsningsmidler og poleringsmidler. Fjern al form for snavs, især snavs i motorens ventilationsåbninger.

Højtryksrenseren skal altid være tømt helt for vand, da den ellers kan beskadiges som følge af frost. Maskinen skal opbevares i et frostsikkert rum.

Stil ikke genstande oven på højtryksrenseren.

Sørg for, at kablerne ikke kommer i klemme, når den klappes sammen og op. Højtryksslangen må ikke blive knækket.

Fejlfinding

I følgende tabel angives de kontroleftersyn og det arbejde, som kan udføres, hvis maskinen ikke fungerer rigtigt. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.

Advarsel: Sluk for maskinen og tag stikket ud af stikkontakten, før der gøres forsøg på at afhjælpe en fejl.

Symptom Mulig Årsag Aftjælpning
Motor går ikke igang Stik参加会议	Stikdåsen er defektDefekt/sprunget sikringForlængerledningen er beskadigetMotorvær er udloStFastfrosset	Sæt stikket iProν en,anden stikkontaktUdskift sikringenForsøg uden forlængerledningLad motoren afkøle i 5 minutterSørg for at optøpumpe, vandslangeller tilbehør
Motor bliver stående Defekt/sprunget sikringNetspænding ikke rigtigMotorvær er udloSt	Netspænding ikke rigtigMotorvær er udloSt	Udskift sikringenKontroller netspændingen,den skalstemme overens med angivelsene påtypeskittetLad motoren afkøle i 5 minutter
Sikring går Sikring for svag Tilslut den til en strømkreds, der kanklare den effekt, der kræves af høj-tryksrenseren
For hjot arbejdstryk Dyse delvis tilstoppet Rens dysen
Pulserende tryk Luft i vandslange eller pumpeVand Forsyning ikke korrektVandfilter tilstuppetVandslange klemt fast eller knækkehøjtryksslange for lang	Sluk for hjotryksrenseren,sørg for atsprøjtepistolen og vandhanen er äbne,indtil der opnås et hjævnt arbejdstrykKontrlér om vandsilslutningen er ioverensstemmelse med angivelserne i de tekniske data. De mindste vandslanger, der på benyttes, er 1/2" aller 13 mm i ØRengør vandfilteretSørg for at vandslangenkommen til atligge ligeTag hjotryksslange-forlængerstykkeraf, maks. vandslangeløngde 7 m
Tryk jævnt, men for lavtbemær: Bestemt tilbe-hør sørger for et lavtryk	Dyse slidtStart/stopventil slidt	Udskift dysenTryk på afftrækkeren, 5 gange hurtigtafter hinanden
Motor går, men intet ar-bejdstryk	Vand ikke tilsluttetFilter tilstoppetDyse tilstppet	Tilslut vandRengør filteretRens dysen
Højtryksrenseren starter af sig selv	Pumpe eller sprøjtepistol utæt Kontakt	en autoriseret Bosch kunde-service
Maskine er utæt Pumpe	er utæt 6 dræber pr. minut er tilladt.	Kontaktden autoriserede Bosch serviceforhandler, hviss maskinen er mere endutæt

Miljøbeskyttelse

Miljøskadelige kemikalier må ikke komme i undergrunden, grundvandet, damme, floder osv.

Rengøringsmidler skal benyttes iht. instruktionerne på emballagen og den foreskrevne koncentration.

Rengøring af køretøjer skal udføres iht. gældende lokale forskrifter: Det skal forhindres, at afsprøjtet olie trænger ned i grundvandet.

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun for EU-lande:

Smid ikke el-værktøjet ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Service

Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com

Bosch Service Center for el-værktøj

Telegrafvej 3

2750 Ballerup

Service: [phone] Fax [phone] • Teknisk vejledning: [phone] Den direkte linje: [phone]

Overensstemmelseserklæring

Måleværdier beregnes iht. 2000/14/EF (1 m afstand) og DIN 45 635.

Værktøjets A-vurderede støjniveau er typisk: Lydtryksniveau 79 dB (A), lydeffektniveau 89 dB (A).

Hånd-arm-vibrationsniveauet er typisk under 2,5 m/s².

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60 335 i henhold til bestemmelserne i direktiverne 89/336/EØF, 98/37/EF og 2000/14/EF.

2000/14/EF: Det garanterede lydeffektniveau LWA er lavere end 91 dB (A). Procedurer for overensstemmelsesvurdering iht. bilag VIII.

Leinfelden, 01.11.2004.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Ret til ændringer forbeholdes.

Den er beregnet til brug i en omgivelsestemperatur på mellem 0 °C og 40 °C.

Indledning

Hvis dele mangler eller er beskadiget, skal du henvende dig til din forhandler.

Maskinelementer

1 Indkoblingsspærre for avtræk 2 Avtræk 3 Sprøjtepistol 4 Forlængelsesrør (kun AQUATAK ECO/100/100 PLUS) 5 Viftestråledyse (kun AQUATAK ECO/100/100 PLUS) 6 Højtryksslange 7 Rengøringsmiddeldyse med flaske 8 Rotationsdyse (kun AQUATAK 100 PLUS) 9 Stikprop** 10 Tilslutningsdel 11 Strømafbryder 12 Stråledyse (kun AQUATAK 10) 13 Serienummer

Tilbehør, der er beskrevet og illustreret i brugsanvisningen, indgår ikke altid i leverancen.

For din sikkerhed

Hvis du vil bruge en forlængerledning ved drift af højtryksrenseren, er følgende ledningstværsnit nødvendigt:

1,5 mm² op til max. 20 m længde og 2,5 mm² op til max. 50 m længde.

Kabelforbindelser skal være tørre og må ikke ligge på jorden.

For ekstra sikkerhed anbefales det at bruge en fejlstrømsafbryder (RCD) med en fejlstrøm på 30 mA. Denne fejlstrømsafbryder bør kontrolleres før hver brug.

Information for produkter, der sælges i GB: Bemærk: For din egen sikkerhed er det nødvendigt, at stikproppen 9 på maskinen forbindes med forlængerledningen. Sammenkoblingsstedet til forlængerledningen skal være beskyttet mod sprøjt, være af gummi eller have gummiovertræk. Forlængerledningen skal bruges med en trækaflastning.

Hvis tilslutningsledningen er beskadiget, må den kun repareres af et autoriseret Bosch-værksted.

Montering

Vandtilslutning

A Skru tilslutningsstykket 10 på vandtilslutningen 14. A/B Vandslangen (medfølger ikke) forbindes med vandtilslutningen og maskinen.

Stråledysen 12 har en fast indstillet viftestråle og kan ikke indstilles.

Viftestråledyse (lilla farvekodning - kun AQUATAK ECO/100/100 PLUS)

Bemærk: Udfør følgende servicearbejder med jævne mellemrum for at sikre en lang og pålidelig brug.

Undersøk maskinen med jevne mellomrom med hensyn til åpenlyse feil, som løse fester og slitte eller skadede deler.
