MANUAL DE USUARIO Aquatak ECO BOSCH

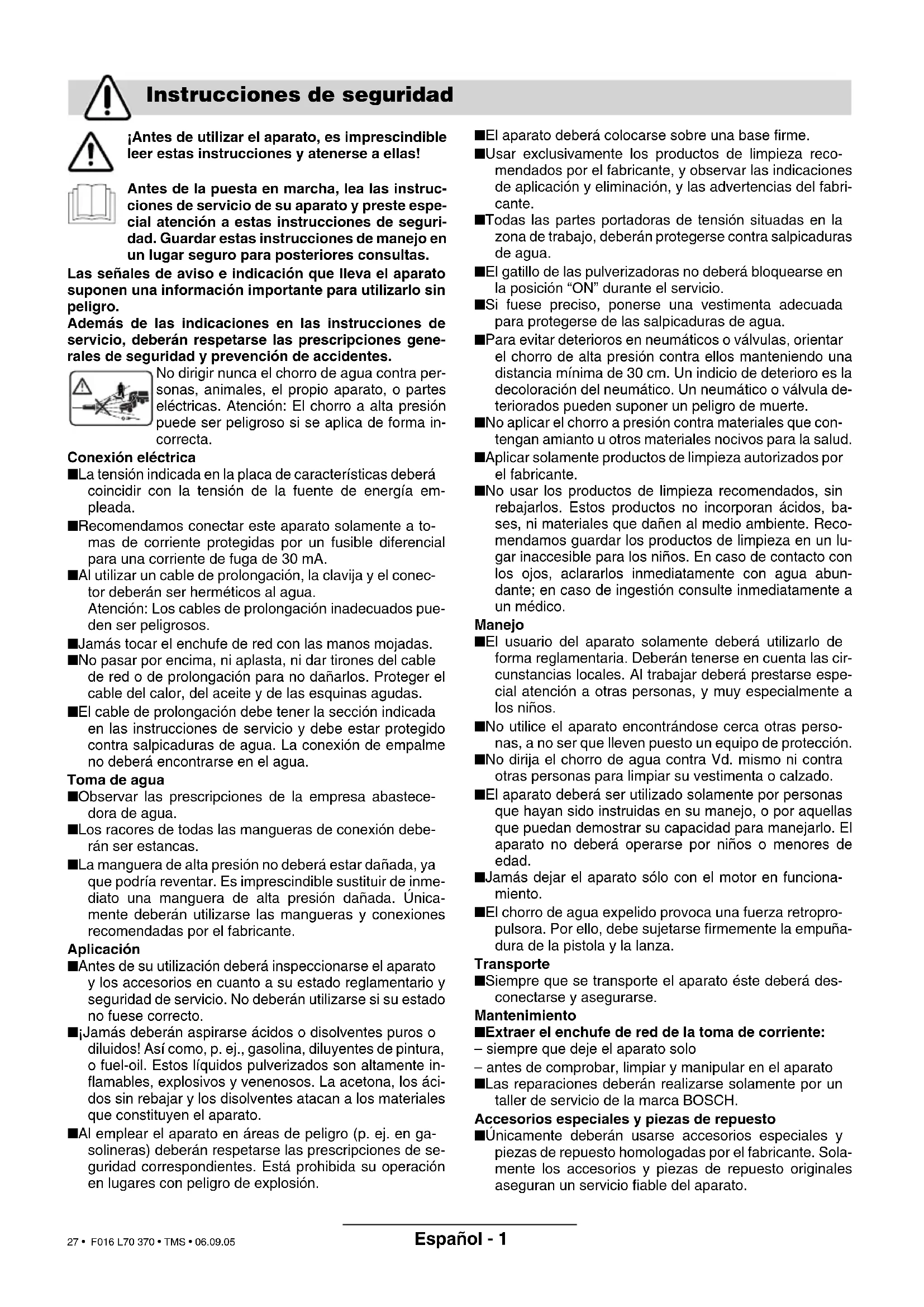

Instrucciones de seguridad
Antes de utilizar el aparato, es imprescindible leer estas instrucciones y atenerse a ellas.
Antes de la puesta en marcha, lea las instrucciones de servicio de su aparato y preste especial atención a estas instrucciones de seguridad. Guarde estas instrucciones de manejo en un lugar seguro para posteriores consultas.
Las señales de advertencia que figuran en el aparato suponen una información importante para utilizarlo sin peligro.
Además de las indicaciones en las instrucciones de servicio, deben respetarse las prescripciones generales de seguridad y prevención de accidentes.
No dirija nunca el chorro de agua contra personas, animales, el propio aparato o partes eléctricas. Atención: el chorro a alta presión puede ser peligroso si se aplica de forma incorrecta.
Conexión eléctrica
La tensión indicada en la placa de características debe coincidir con la tensión de la fuente de energía empleada. ■ Recomendamos conectar este aparato solamente a tomas de corriente protegidas por un fusible diferencial para una corriente de fuga de 30 mA. Al utilizar un cable de prolongación, la clavija y el conector deben ser herméticos al agua. Atención: los cables de prolongación inadecuados pueden ser peligrosos. Jamás toque el enchufe de red con las manos mojadas. ■ No pasar por encima, ni aplastar, ni dar tirones del cable de red o de prolongación para no dañarlos. Proteja el cable del calor, del aceite y de las esquinas agudas. El cable de prolongación debe tener la sección indicada en las instrucciones de servicio y debe estar protegido contra salpicaduras de agua. La conexión de empalme no debe encontrarse en el agua.
Toma de agua
■ Observe las prescripciones de la empresa abastecedora de agua. ■ Los racores de todas las mangueras de conexión deben ser estancos. La manguera de alta presión no debe estar dañada, ya que podría reventar. Es imprescindible sustituir de inmediato una manguera de alta presión dañada. Únicamente deben utilizarse las mangueras y conexiones recomendadas por el fabricante.
Aplicación
■ Antes de su utilización deben inspeccionarse el aparato y los accesorios en cuanto a su estado reglamentario y seguridad de servicio. No podrán utilizarse si su estado no fuese correcto. Jamás deberán aspirarse ácidos o disolventes puros o diluidos, así como, p. ej., gasolina, diluyentes de pintura o fuel-oil. Estos líquidos pulverizados son altamente inflamables, explosivos y venenosos. La acetona, los ácidos sin rebajar y los disolventes atacan a los materiales que constituyen el aparato. ■ Al emplear el aparato en áreas de peligro (p. ej. en gasolineras) deben respetarse las prescripciones de seguridad correspondientes. Está prohibida su operación en lugares con peligro de explosión.
El aparato debe colocarse sobre una base firme. Usar exclusivamente los productos de limpieza recomendados por el fabricante, y observar las indicaciones de aplicación y eliminación, y las advertencias del fabricante. Todas las partes portadoras de tensión situadas en la zona de trabajo deberán protegerse contra salpicaduras de agua. El gatillo de las pulverizadoras no debe bloquearse en la posición "ON" durante el servicio. Si fuese preciso, ponerse una vestimenta adecuada para protegerse de las salpicaduras de agua. Para evitar deterioros en neumáticos o válvulas, orientar el chorro de alta presión contra ellos manteniendo una distancia mínima de 30 cm. Un indicio de deterioro es la decoloración del neumático. Un neumático o válvula deteriorados pueden suponer un peligro de muerte. No aplicar el chorro a presión contra materiales que contengan amianto u otros materiales nocivos para la salud. Aplicar solamente productos de limpieza autorizados por el fabricante. No usar los productos de limpieza recomendados sin rebajarlos. Estos productos no incorporan ácidos, bases, ni materiales que dañen al medio ambiente. Recomendamos guardar los productos de limpieza en un lugar inaccesible para los niños. En caso de contacto con los ojos, aclararlos inmediatamente con agua abundante; en caso de ingestión consulte inmediatamente a un médico.
Manejo
El usuario del aparato solamente debe usarlo de forma reglamentaria. Deberán tenerse en cuenta las circunstancias locales. Al trabajar debe prestarse especial atención a otras personas, y muy especialmente a los niños. No utilice el aparato encontrándose cerca otras personas, a no ser que lleven puesto un equipo de protección. No dirija el chorro de agua contra Vd. mismo ni contra otras personas para limpiar su vestimenta o calzado. El aparato debe ser utilizado solamente por personas que hayan sido instruidas en su manejo, o por aquellas que puedan demostrar su capacidad para manejarlo. El aparato no debe operarse por niños o menores de edad. Jamás deje el aparato solo con el motor en funcionamiento. El chorro de agua expelido provoca una fuerza retropropulsora. Por ello, debe sujetarse firmemente la empuñadura de la pistola y la lanza.
Transporte
Siempre que se transporte el aparato, éste debe desconectarse y asegurarse.
Mantenimiento
Extraer el enchufe de red de la toma de corriente: - cuando se deje el aparato solo - antes de comprobar, limpiar y manipular en el aparato. Las reparaciones deben realizarse solamente por un taller de servicios de la marca BOSCH.
Accesorios especiales y piezas de repuesto
Únicamente deben usarse accesorios especiales y piezas de repuesto homologadas por el fabricante. Solamente los accesorios y piezas de repuesto originales aseguran un servicio fiable del aparato.
Características técnicas
| Limpiadora de alta presión | AQUATAB 10 AQUATAB ECO AQUATAB 100 AQUATAB 100 PLUS |
| Número de pedido 3 600 H76 ... 3 600 H76 ... 3 600 H76 ... 3 600 H76 ... |
| Potencia absorbida [W] 1 300 1 450 1 400 1 500 |
| Temperatura de entrada max. | [°C] | 40 | 40 | 40 | 40 |
| Caudal del agua de entrada min. (minimo) | [I/h] | 17 | 17 | 17 | 17 |
| Presión del agua de entrada max. | [bar] | 1,5-6,0 | 1,5-6,0 | 1,5-6,0 | 1,5-6,0 |
| Presión nominal | [bar] | 90 | 90 | 90 | 90 |
| Presión Tmaxima | [bar] | 100 | 100 | 100 | 100 |
| Caudal | [I/h] | 300 | 340 | 330 | 350 |
| Productos de limpieza | [I] | 0,5 | 0,5 | 0,5 | 0,5 |
| Peso | [kg] | 6,0 | 6,0 | 6,0 | 6,0 |
| Clase de protección | | | ☐ / II | ☐ / II | ☐ / II |
| Número de series | Ver n° de série 13 (placa de característica) indicado en laquina. |
Utilización reglamentaria
El aparato ha sido proyectado para limpiar superficies y objetos a la intemperie, herramientas, vehículos y barcas. Con los accesorios especiales correspondientes pueden mezclarse los productos de limpieza recomendados por Bosch, desatascar cañerías y desprender óxido o pintura. Este producto no es adecuado para un uso industrial.
Su uso reglamentario implica además la utilización a una temperatura ambiente entre 0 °C y 40 °C.
Introducción
Este manual incluye instrucciones sobre el montaje correcto y la utilización segura de la máquina. Es muy importante leer minuciosamente estas instrucciones.
La máquina montada íntegramente pesa unos 6.0 kg. Si fuese necesario, recurra a otra persona para sacar la máquina del embalaje.
Material que se adjunta
Saque con cuidado la limpiadora de alta presión de su embalaje y compruebe si van incluidas las partes siguientes:
- Limpiadora de alta presión - Pulverizadora/manguera de alta presión - Tubo de prolongación (solamente AQUATAK ECO/100/100 PLUS) - Tubo de pulverización (solamente AQUATAK 10) - Tobera de chorro en abanico (código de color lila - solamente AQUATAK ECO/100/100 PLUS) - Tobera rotativa (código de color rojo - solamente AQUATAK 100 PLUS) - Boquilla para detergentes y botella - Pieza de conexión - Cepillo de lavado (solamente AQUATAK 100 PLUS) - Instrucciones de manejo
Si faltasen piezas, o si alguna de ellas estuviese dañada, diríjase por favor al comercio de su adquisición.
Elementos de la máquina
1 Bloqueador de conexión del gatillo 2 Gatillo 3 Pulverizadora 4 Tubo de prolongación (solamente AQUATAK ECO/100/100 PLUS) 5 Tobera de chorro en abanico (solamente AQUATAK ECO/100/100 PLUS) 6 Manguera de alta presión 7 Tobera con botella para detergente 8 Tobera rotativa (solamente AQUATAK 100 PLUS) 9 Enchufe de red** 10 Pieza de conexión 11 Interruptor de red 12 Boquilla pulverizadora (solamente AQUATAK 10) 13 Número de serie
**especial de cada país
Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta!
Para su seguridad
¡Atención! Antes de llevar a cabo trabajos de mantenimiento o limpieza deben desconectarse el aparato y extraer el enchufe de red. Lo mismo deberá realizarse en caso de que se dañe, corte, o enrede el cable de alimentación.
Seguridad eléctrica
Para su seguridad se suministra la máquina con un aislamiento de protección y no precisa por lo tanto ser conectada a tierra. La tensión de régimen es de 230 V AC, 50 Hz (para países no pertenecientes a la CE 220 V o 240 V según la ejecución). Solamente emplear cables de prolongación homologados. Su servicio Bosch informará gustosamente al respecto.
Si se precisa un cable de prolongación para trabajo con la limpiadora a alta presión, deben emplearse cables de la suma sección
1,5 mm² hasta una longitud máxima de 20 m; 2,5 mm² hasta una longitud máxima de 50 m
Observación: al utilizar un cable de prolongación, este debe disponer de un conductor de protección - tal como se describe en las prescripciones de seguridad - conectado a través del enchufe con el conductor de protección de su instalación eléctrica.
En caso de duda, pregunte a un profesional en electrónica o a su servicio Bosch habitual.
CUIDADO: los cables de prolongación no recomendados. Los cables de prolongación, enchufes y empalmes deberán ser estancos al agua y aptos para su uso en la intemperie.
Los conectores de empalme de los cables deben estar secos y no deben tocar el suelo.
Para incrementar la seguridad eléctrica, se recomienda usar un fusible diferencial (RCD) para corrientes de fuga máximas de 30 mA. Debe verificarse el funcionamiento correcto de este fusible diferencial antes de cada uso.
Observación referente a productos que no son de planta en GB: ATENCIÓN: para su seguridad es necesario conectar el enchufe 9 de la máquina al cable de prolongación. La toma de corriente del cable de prolongación debe estar protegida contra salpicaduras de agua y debe ser, o ir revestida, de caucho. Los cables de prolongación deben utilizarse con un seguro contra tracción.
Un cable de conexión defectuoso debe repararse únicamente en un taller de servicio autorizado Bosch.
Montaje
Toma de agua
A Enroscar la pieza de conexión 10 a la toma de agua 14. A/B conectar la manguera de agua (no se adjunta) a la toma de agua y al aparato.
Conectar la manguera de alta presión y la pulverizadora
Enroscar firmemente la manguera de alta presión 6 en el racor de conexión 15. Montar el tubo de prolongación 4/boquilla pulverizadora 12 en la pistola de pulverización 3. Para ello, insertar en esta el tubo de prolongación 4/boquilla pulverizadora 12, presionar hacia abajo la pieza insertada, y asegurarla girándola 90° en el sentido de las agujas del reloj. Insertar la tobera de chorro en abanico 5 en el tubo de prolongación 4, y enclavarla girándola en el sentido de las agujas del reloj hasta que haga "clic".
Ajuste y uso de diversas toberas
Tubo de pulverización (solamente AQUATABK 10)
La boquilla pulverizadora 12 trabaja con un chorro en abanico de ángulo fijo que no puede ajustarse.
Tobera de chorro en abanico (código de color lila - solamente AQUATABECO/100/100 PLUS)
Para variar la amplitud del abanico, girar el casquillo de la tobera.
Tobera con botella para detergente
Girar 90° en sentido contrario a las agujas del reloj el tubo de prolongación 4/boquilla pulverizadora 12, y sacarlo. Introducir la tobera para productos de limpieza 7 en el pulverizador 3, y enclavarla girándola en el sentido de las agujas del reloj.
Tobera rotativa (código de color rojo - solamente AQUATABK 100 PLUS)
Girar la tobera de chorro en abanico 5 en sentido contrario a las agujas del reloj y sacarla. Insertar la tobera rotativa 8 en el tubo de prolongación 4, y enclavarla girándola en el sentido de las agujas del reloj hasta que haga "clic".
Puesta en marcha
Conexión
Cerciórese de que el interruptor de red se encuentra en la posición (conecte el aparato a la toma de corriente).
Abrir la llave de agua.
Accionar el bloqueo de conexión 1 para desenclavar el gatillo 2. Presionar a fondo el gatillo 2 hasta que el chorro de agua sea uniforme y haya salido todo el aire del aparato y de la manguera de alta presión. Soltar el gatillo 2. Accionar el bloqueo de conexión 1.
Pulsar la tecla (el conmutador de red) 11.
Orientar hacia abajo la pulverizadora 3. Presionar el bloqueador de conexión para poder accionar el gatillo 2. Presionar a fondo el gatillo 2.
Desconexión
Soltar el gatillo 2. Accionar el bloqueador de conexión. Con ello se bloquea la pulverizadora evitando así un accionamiento accidental.
Pulsar la tecla (el conmutador de red) 11.
Cerrar la llave de agua. Extraer el enchufe de la toma de corriente.
Accionar el bloqueo de conexión 1 para desenclavar el gatillo 2. Presionar a fondo el gatillo 2 hasta haber compensado la presión de agua del aparato. Soltar el gatillo 2. Accionar el bloqueo de conexión 1.
Desmontar la manguera de agua del aparato y de la toma de agua.
Indicaciones para el uso de la limpiadora de alta presión
Generalidades
Observe que la máquina está colocada sobre un firme plano.
No tire de la manguera de alta presión para tratar de alcanzar un punto alejado ni para arrastrar el aparato. Este podría volcarse o caerse.
No doble la manguera de alta presión, ni pase por encima de ella con las ruedas de un vehículo. Proteja la manguera de alta presión de las esquinas afiladas.
Para el lavado de coches no deben emplearse el tubo de presión con chorro rotativo.
Empleo de productos de limpieza
Usar exclusivamente productos de limpieza homologados por Bosch. Los productos de limpieza inadecuados pueden perjudicar al aparato y a los objetos tratados.
Inserte la tobera para detergente en la pulverizadora.
Llene la botella de detergente con un producto de limpieza adecuado y enrosque la botella en la tobera para detergente.
Con el fin de no sobrecargar el medio ambiente, recomendamos hacer uso moderado de los productos de limpieza. Observar las indicaciones en el depósito para rebajar los productos.
Los productos de limpieza y conservación que Bosch ha seleccionado garantizan una operación sin problemas del aparato.
Método de limpieza recomendado
Paso 1: resolver la suciedad
Pulverizar el producto de limpieza en cantidad moderada y dejarlo actuar breve tiempo.
Paso 2: eliminar la suciedad
Eliminar la suciedad ablandada con alta presión.
Observación: al limpiar superficies verticales comenzar a aplicar desde abajo los productos de limpieza y continuar trabajando hacia arriba. Enjuagar procediendo desde arriba hacia abajo.
Mantenimiento: limpieza y control del filtro
Antes de cualquier manipulación en el aparato, extraer el enchufe de red y desconectar la toma de agua.
Observación: efectúe periódicamente los siguientes trabajos de mantenimiento para asegurar una realización prolongada y fiable del aparato.
Inspeccionar periódicamente el aparato en cuanto a daños manifiestos, como piezas sueltas, desgastadas o dañadas.
Cerciorarse de que las cubiertas y dispositivos protectores estén intactos y correctamente montados. Antes de aplicar la limpiadora de alta presión, repararla o efectuar los problemas de mantenimiento necesarios.
Si a pesar de los esmerados procesos de fabricación y control la limpiadora de alta presión llegase a averiarse, deben encargarse su reparación a un servicio autorizado para aparatos de jardinería Bosch.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el número de pedido de 10 cifras que figura en la placa de características del aparato.
Desmonte el adaptador 10 en la entrada de agua y saque el tamiz 16. El tamiz 16 puede sacarse fácilmente empleando unos alicates de punta. Enjuagar el tamiz y volver a montar. Sustituir el tamiz si estuviese dañado.
Jamás deben usarse la limpiadora de alta presión sin el tamiz o si este estuviese defectuoso.
Almacenaje después de su uso
Limpiar exteriormente el aparato con un cepillo blando y un paño. No debe usarse agua, disolventes ni pasta para pulir. Quitar toda la suciedad, especialmente en las rejillas de refrigeración.
Una limpiadora de alta presión que no haya sido vaciada completamente pueda resultar dañada por las heladas. El aparato deberá guardarse en un lugar libre de heladas.
No colocar encima otros objetos.
Cerciorarse de que el cable no quede aprisionado al desplegarlo y replegarlo. No doblar la manguera de alta presión.
Investigación de averías
La tabla muestra ciertos síntomas de fallo y la forma de subsanarlos en caso de presentarse anomalías en suquina. Si ello no le ayudase a localizar el problema, diríjase a un taller de servicio.
Atención: Antes de proceder a la investigación de averías desconectar el aparato y extraer el enchufe de la red.
| Síntomas PosibleCause Solución | |
| El motor no funciona No se hacketado el enchufe Toma de corriente defectuosa El fusible se ha fundido Cable de prolongación defectuoso Se ha activado la protección del motor Congelado | Conectar el enchufe Emplear other toma de corriente Cambiar el fusible Probar nuevomente sin los cables de prolongación Dejar que el motor se enfré unos 5 horas Descongelar la bomba, la manguera, o los accesos |
| El motor se detiene El fusible se hafundido Tensión de red incorrecta Se ha activado la protección del motor | Sustituir el fusible Controlar la tensión de red y verficar que coincida con aquella indicada en la placadearcterística Dejar que el motor se enfré unos 5 horas |
| El fusible se dispara Fusible para una corriente demasiado baja | Conectarla a una toma dotada de un fusible adecuado a la potencia de la limpiadora de alta presión |
| Presión de trabajo excesiva Tobera parcialmente obstruida Desobtura ar la tobera |
| Presión pulsatoria Aire en la manguera de agua o bomba Abastecimiento de agua deficiente Filtro de agua obstruido Manguera de agua aplastada o doblada Manguera de alta presión demasiado larga | Desconectar la limpiadora de alta presión yJKLM funcional con la pulverizadora y la llave de agua abiertas, hastaconseguir una presión de trabajo uni-forme Cerciorarse de que la交代ía de agua corresponda a lasindicaciones en los datos技术水平icos. No poderan utilizesmangueras cuando diámetro sea inferior a1/2"Ø13 mm. Limpiar el filtro de agua Tenderrehcha la manguera de agua Desmontar la prolongación para la man-guera de alta presión; la longitud最大程度 de la manguera de agua es de 7 m |
| Presión uniforme, pero demasiado bajo Observación:algún accesorio provoca una caía de presión excessiva | Tobera desgastada Válvulas de arranque / detencion des-gastadas Sustituir la tobera Acionarrapidamente el gatillo 5 vezes consecutivas |
| El motor funciona, pero no se genera una presiónNo se hacketado el agua Filtrobruido Tobera obstruida | Conectar el agua Limpiar el filtro Desobturar la tobera |
| La limpiadora de alta pre-sión se pone a functionarfortuitamente | Bomba o pulverizador con fujas Dirigirse a un service tknowno autorizzato Bosch |
| Laquina tiene fujas La bomba Tiene fujas Es admisible una cantidad de 6 gotas por minuto. Si la fuga fuese mayor, acuda a un service tknowno autorizzato Bosch |
Protección del medio ambiente
Los productos químicos contaminantes no deben acceder al suelo, aguas subterráneas, estanques, ríos, etc.
Al aplicar productos de limpieza, observar las indicaciones en el embalaje y atenerse estrictamente a la concentración prescrita.
Al limpiar vehículos motorizados, observar las prescripciones locales: es imprescindible evitar que el aceite desprendido contamine las aguas subterráneas.
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para países de la UE:
¡No arroje las herramientas eléctricas a la basura!
Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su conversión en ley nacional, deberán
acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
Servicio de asistencia técnica
www.bosch-pt.com
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos Garcia Noblejas, 19
28037 Madrid
Asesoramiento al cliente. +34 901 11 66 97
Fax +34 91 327 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
+58 (0)2 / 207 45 11
Mexico
Robert Bosch S.A. de C.V.
Interior. +52 (0)1/800627 1286
D.F. +52 (0)1 / 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Córdoba 5160
1414 Buenos Aires (Capital Federal)
Atención al cliente
● +54 (0)810 / 555 2020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
+51 (0)1 / 475-5453
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irarrázaval 259 - Ñuñoa
Santiago
+56 (0)2 / 520 3100
E-Mail: emasa@emasa.cl
Determinación de los valores de medición según norma 2000/14/CE (1 m de distancia) y DIN 45 635.
El nivel de ruido típico de la máquina corresponde a: nivel de presión de sonido 79 dB (A); nivel de potencia de sonido 89 dB (A).
El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s².
Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados: EN60335 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE, 2000/14/CE.
2000/14/CE: El nivel de potencia acústica LWA que se garantiza, es inferior a 91 dB (A). Procedimiento para evaluación de la conformidad según apéndice VIII.
Leinfelden, 01.11.2004.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Reservado el derecho de modificaciones
**específico para cada País
Abrir la llave de agua.
Bosch garantiza el correcto funcionamiento del aparato mediante una gama seleccionada de productos de limpieza y conservación.
Desconectar el enchufe de la toma de corriente y soltar la conexión de agua antes de realizar cualquier trabajo en el aparato.
