BRUKSANVISNING Aquatak ECO BOSCH

Sluk for maskinen og sikre den før transport.

Vedligeholdelse

Tilbehør og reservedele

Foreskrevet anvendelse

For din egen sikkerheds skyld

1,5 mm² til maks. 20 m laengde
2,5 mm² til maks. 50 m laengde

Fjern vandslangen fra maskinen og vandtilslutninqen.

Undersog maskinen for synlige mangler med regelmaessige mellemrum som f.eks. lose forbindelser og slidte eller beskadigede dele.

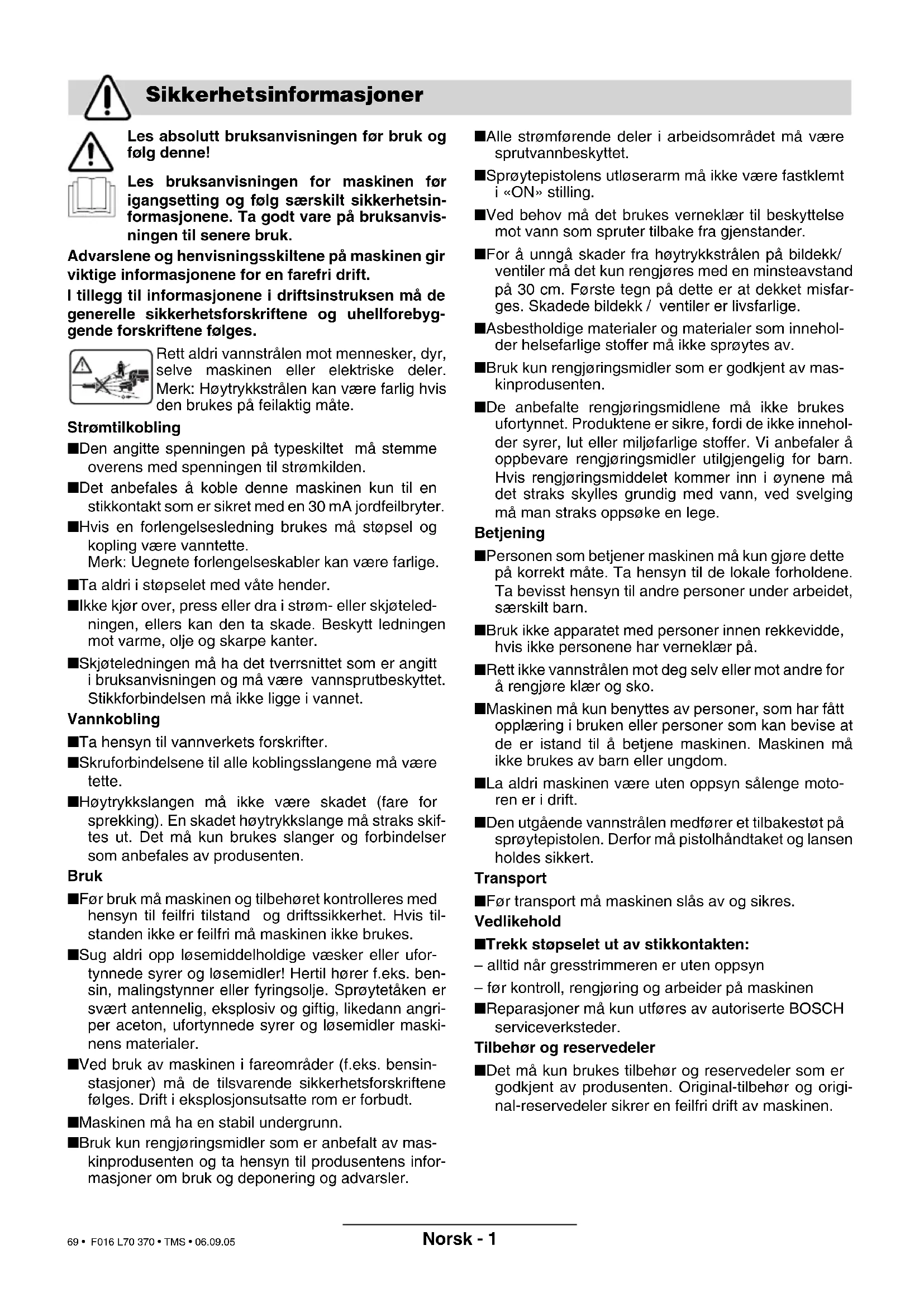

Les bruksanvisingen for maskinen for igangsetting og folog sørskilt sikkerhetsinformasjonene. Ta godt vare påBruksanvis- ningen til senere bruk.

Advarslene og henvisningsskiltene på maskinen gir viktige informasjonene for en farefri drift.

I tillegg til informasjonene i driftsinstruksen ma de generelle sikkerhetsforskriftene og uhellforebyggende forskriftene folges.

Rett aldri vannstrålen mot mensesker, dyr, delve maskinen eller elektriske deler. Merk: Høytrykkstrålen kan vaere farlig hvis den brukes på feilaktig mæte.

Strømtilkobling

Den angitte spenningen på typeskitet ma stemme overens med spenningen til strømkilden.
Det anbefales á koble dette maskinen kun til en stikkontakt som er sikret med en 30mA jordceilbryter.
■Hvis en forlengelsesledning brukes ma stopsel og kopling vare vanntette.
Merk: Uegnete forlengelseskabler kan vare farlige.
Ta aldri i stopselet med vate hender.
■Ilke kjør over, press eller dra i strom- ull skjoteledningen, ellers kan den ta skade. Beskytt ledningen mot varme, olje og skarpe kanter.
■Skjoteledningen ma ha det tverrsnittet som er angitt i bruksanvisningen og ma vare vannsprutbeskyttet. Stikkforbindelsen ma ikke ligge i vannet.

Vannkobling

Ta hensyn til vannverkets forskritter.
■ Skruforbindelsene til alle koblingssslangene ma vare tette.
Hoytrykkslangen ma ikke skadet (fare for sprekking). En skadet hoytrykkslange ma straks skiftes ut. Det ma kun brukes slanger og forbindelse som anbefales av produsenten.

Bruk

Før bruk må maskinen og tilbehorekt kontrolleres med hensyn til feilfri tilstand og driftssikkerhet. Hvis tilstanden ikke er feilfri må maskinen ikke brukes.
Sug aldri opp lsemdelholdige vesker erer ufortynnde syrer og lsemidler! Hertil horef.eks. bensin, malingstynner ellr fyringsolje. Spryytetaken ersvart antennelig, eksplosiv og giftig, likedann angriperr aceton, ufortynnde syrer og lsemidler maskinens materialer.
■Ved bruk av maskinen i fareomrader (f.eks. bensinstasjoner) ma de tilsvarende sikkerhetsforskriftene følges. Drift i eksplosjonsutsatte rom er forbudt.
■Maskinen må ha en stabil undergrunn.
■Bruk kun rengjöringsmidler som er anbefalt av maskinprodusenten og ta hensyn til produsentens informasjoner om bruk og deponering og advarsler.

Alle stromfrende deler i arbeidsomraret ma vare sprutvannbeskyttet.
Sprytepistolens utloserarm mä不同程度 fastklemt i «ON» stilling.
Ved behov ma det brukes verneklaer til beskyttelse mot vann som spruter tilbake fra gjenstander.
For a unnga skader fra hoytrykkstralen pa bildekk/ ventiler ma det kun rengjores med en minsteavstand pa 30 cm. Forste tegn pa dette er at dekker misfarges. Skadede bildekk / ventiler er livsfarlige.
■Asbestholdige materialer og materialer som inneholder helsefarlige stoffer ma ikke sprøytes av.
■Bruk kun rengjøringsmidler som er godkjent av maskinprodusenten.
■De anbefalte rengjöringsmidlene må ikke brukes ufortynnet. Produktene er sikre, fordi de/DDke inneholder syrer, lut uller miljofarlige stoffer. Vi anbefaler a oppbevare rengjöringsmidler utilgengelig for barn. Hvis rengjöringsmiddeletkommeninn i oynene ma det straks skylles grundig med vann, ved svelging mamanstraks opposke en lege.

Betjening

■Personen som betjener maskinen mag kun gjore dette pa korrekt mate. Ta hensyn til de lokale forholdene. Ta bevisst hensyn til andre personer under arbeidet, serskilt barn.
■Bruk ikke apparatet med personerinnenrekkevidde, hvis ikke personene har verneklaer på.
Rett-ilke vannstralen mot deg selv eller mot andre for a rengjore klær og sko.
■Maskinen mä kun benyttes av personer, som har fätt opplæring iBrukenEllerpersonersomkanbevise at de er istand til a betjene maskinen. Maskinen må不同程度 brukes av barnllerungdom.
La aldri maskinen vare uten oppsyn sallenge motoren er i drift.
Den utgående vannstrånen medfører et tilbakestøt på sprøytepistolen. Derfor må pistolhandtaket og lansen holdes sikkert.

Transport

För transport ma maskinen slås av og sikres.

Vedlikehold

■Trekk stopselet ut av stikkontakten:

• alltid nár gresstrimmeren er uten oppsyn
• für kontroll, rengjöring og arbeider på maskinen
  ■Reparasjoner må kun utføres av autoriserte BOSCH serviceverksteder.

Tilbehør og resvedeler

Det mA kun brukes tilbehør ogreservedeler som er godkjent av produsenten. Original-tilbehør og original-reservedeler sikrer en feilfri drift av maskinen.

Tekniske data

Høytrykkspyler AQUatak 10 AQUatak ECO AQUatak 100 AQUatak 100 PLUS

Bestillingsnummer 3 600 H76 ... 3 600 H76 ... 3 600 H76 ... 3 600 H76 ...
Opptatt effekt [W] 1 300 1 450 1 400			1 500
Temperatur
innlp max.	[°C]	40	40	40	40
Vannmengde inn-løp min. (minst)	[I/h]	17	17	17	17
Vanntrykk innløp max.	[bar]	1,5-6,0	1,5-6,0	1,5-6,0	1,5-6,0
Nominelt trykk	[bar]	90	90	90	90
Maksimalt trykk	[bar]	100	100	100	100
Gjennomstrøm-ning	[I/h]	300	340	330	350
Rengjøringsmiddel	[I]	0,5	0,5	0,5	0,5
Vekt	[kg]	6,0	6,0	6,0	6,0
Beskyttelsesklasse			☐ / II	☐ / II	☐ / II

Serienummer Se serienummeret 13 (typeskiltet) på maskinen.

Formalsmessig bruk

Maskinen er beregnet til utvendig rengjöring av overflater og gjenstander, av verktøy, kjoretøy og bæter. Med tilsvarende tilbehør kan det blandes i rengjöringsmidler som er godkjent av Bosch, frigjøres tette avlopsrør eller fjernes rust og maling. Dette produit er/DDke egnet for yrkesmessig bruk.

Denne handboken inneholder anvisninger om korrekt montasje og sikker bruk av gressklipperen. Det er viktig at du leserppe informasjonene noye.

Gressklipperen veier ca. 6.0kg i ferdig monter til-stand. Sorg om nodvendig for a fahhjelp til a lofte gressklipperen ut av forpakningen.

Dette ingaar leveransen

Ta høytrykkspyleren forsiktig ut av emballasjen og kontroller om de nedenstående delene er komplett:

Hoytrykkspyler
Sprøytepsilol/hoytrykkslange
- Forlengelsesrør (bare AQUATAK ECO/100/100 PLUS)
- Strälerør (bare AQUATAK 10)
-Viftestraledyse (lilla fargekoding - bare AQUATABECO/100/100 PLUS)
- Rotasjonsdyse (rød fargekoding - bare AQUATAK 100 PLUS)
Rengjoringsmiddel og flaske
Tilkoblingsdel
- Vaskebørste (bare AQUATAK 100 PLUS)
Bruksanvisning

**forskjellig fra land til land

OBS! Før vedlikeholds- eller rengjoringsarbeider utfores ma maskinen slas av og stromstorpselet trekkes ut. Det samme gjelder hvis stromledningen er skadet, kuttet erller oppviklet.

Elektrisk sikkerhet

Maskinen er verneisolert for din egen sikkerhet og trenger ingen jording. Driftsspenningen er pa 230 V AC, 50 Hz (for/DD-EU land 220 V, 240 V avhengig av modellen). Bruk kun godkjente skjoteledninger. Informasjoner fardu av et Bosch serviceverksted.

Merk: Hvis det brukes en skjoteledning maijke ha en jordingstrad (beskrevet i sikkerhetsforskriftene) som via stopselet er forbundet med jordingstraden i det elektriske anlegget.

I tvilstifeller ma du sporre en utdannet elektriker eller naerneste Bosch serviceverksted.

OBS! Ikke forskritsfmessige skjoteledninger kan vare farlige. Skjoteledninger, stopsler og koblinger ma vare vanntette modeller som er godkjent for utendors bruk.

Tilkobling av høytrykslange/sprøytepistol

Hoytrykslangen 6 skrus godt fast på koblingsstussen 15.
Forlengelsesraret 4/stråledysen 12 kobles til sprøytepistol 3. Stikk da forlengelsesraret 4/stråledysen 12 inn, trykk mot og drei 90^ med urviserne til lasing.
E Sett viftestråledysen 5 på forlengelsesrøret 4 og drei til lasing i urviserretning til det sier «klikk».

Innstilling / bruk av forskjellige dyser

Straleror (bare AQUATABK 10)

F For a endre stralen fra vitte til punkt og tilbakedries hylsen til dysen.

Rotasjonsdyse (rød fargekoding - bare AQUATAK 100 PLUS)

Drei viftestraledysen 5 90^ mot urviserne og trekk ut.
J Sett rojasjonsdysen 8 pa forlengelsesroret 4 og drei til lasing i urviserretning til det sier «klikk».

Igangsetting

Innkobling

Pass pà at strømbryteren står i stilling (g koble maskinen til strømmen.

Skru opp vannkranen.

Benyttn innkoblingssperrren 1, for a frigjore avtrekket 2. Trykk avtrekket 2 helt ned, inntil vannet flyter regelmessig og det ikke lenger befinner seg luft i apparatet uller hoytrykkslangen. Slipp avtrekket 2 igjen. Trykk ned innkoblingssperrren 1.

Trykk tasten ( strømbryteren 11.

Rett spraytepistolen 3 nedover. Utløs innkoblings-sperren for a frigi avtrekket 2. Trykk avtrekket 2 helt inn.

Utkobling

Slipp avtrekket 2. Trykk innkoblingsperren. Sprøy- tepistol er nå LAST og kan ikke betjenes ved en feiltagelse.

Trykk tasten ( strombryteren 11.

Steng vannkranen. Trekk stopselet ut av stikkontakten.

Benytt innkoblingssperren 1, for a frigjore avtrekket 2. Trykk avtrekket 2 helt ned, inntil det ikke lenger befindner seg vann i apparatet. Slipp avtrekket 2 igjen. Trykk ned innkoblingssperren 1.

Ta vannslangen av fra vannkoblingen og maskinen.

Informasjoner om bruk av høytrykkspyleren

Generelt

Pass pà at maskinen stared en plan undergrunn.

Ikke gå for langt frem med høytrykkslangen hhv. trekk ikke maskinen i slangen. Dette kan fore til at maskinen ikke lenger står stødig og kanter.

Ilke brett høytrykkslangen og kjør ikke over slangen med et kjøretøy. Beskytt høytrykkslangen mot skarpe kanter eller hjørner.

Ikke bruk rojasjonsstrale-trykkrøret til vasking av biler.

Arbeid med rengjoringsmidler

Bruk kun rengjøringsmidler som er godkjent av Bosch. Ikke egnede rengjøringsmidler kan skade maskinen og gjenstandene som skal ren-gores.

Sett rengjoringsmiddeldysen pa sprytepistolen.

Fyll rengjøringsmiddelflasken med egnet rengjøringsmiddel og skru flasken pa rengjøringsmiddeldy-sen igjen.

Vi anbefaler Å bruke rengjøringsmidler sparsomt for Å verne om miljøet. Ta hensyn til fortynningsanbefalingene på beholderen.

Bosch garanterer en feilfri drift av maskinen med et stort tilbud av rengjørings- og konserveringsmidler.

Anbefalte rengjoringsmetoder

Skritt 1: Losing av smussen

Sprøyt rengjøringsmidler sparsomt på og la det virke i kort tid.

Skritt 2: Fjerning av smussen

Fjern lst smuss med hoyt trykk.

Merk: Ved rengjaring av loddrette flater ma du begynne nede med smuss-/rengjoringsmiddelet og arbeide deg videre oppover. Spyl ovenfra og nedover.

Vedlikehold Rengjøring/kontroll av filteret

För alle arbeider på maskinen på strømstøpselet trekkes ut og vannkoblingen loses.

Kontroller om dekslene og beskyttelsessinnretningene er intakt og riktig montert. Ndvendige reparasjoner erler vedlikeholdsarbeider ma utfores forhoytrykkspyleren tas i bruk.

Hvis høytrykkspyleren til tross for omhyggelige produitsjons- og kontrollmetoder en gang skulle svikte, ma reparasjonen utfores av et autorisert serviceverksted for Bosch-hageverktoy.

Ved alle forespørsler og reservationelsbestillinger ma du absolutt oppgi maskinens 10-sifrede bestillings-nummer.

A Fjern adapteren 10 på vannkoplingen og trekk silen 16 ut.
Silen 16 kan lett fjernes med en spiss tange. Spyl silen og sett den inn igjen. Skift ut en skadet sil.

Høytrykkspyleren ma aldri brukes nær silen mangler erer defekt.

Stans etter bruk

Høytrykkspylerens utvendige deler ma rengjores grundig med en myk børste og en klut. Det ma ikke brukes vann, løsemidler og polermidler. Fjern all smuss, rengjør særskilt ventilasjonssprekkene til motoren.

En høytrykkspyler som ikke er helt tomt for vann kan ta skade ved frost. Maskinen skal oppbevares i et frostfritt rom.

Ikke sett andre gjenstander pa maskinen.

Sorg for at kablene ikke klemmes fast nár maskinen slås sammen aller opp. Høytrykk-slangen ma ikke bredtes.

Feilsøking

Nedenstäende tabell viser feilsymptomer og mulig utbedring av feil, hvis maskinen en gang skulle svikte. Hvis du ikke kan lokalisere og utbedre problemet, mA du henvende deg til service-verkstedet.

OBS! Før feilsøkingen utfores ma maskinen slås av og stöpselet trekkes ut.

Symptomer Mulig ørsak	Utbedring
Motoren starter ikke Støpselet er/DDke satt iDefekt stikkontaktSikringen er utløStkjøteledningen er skadetMotorbeskyttelsen er utløStFrosset	Sett stopselet iBruk en annen stikkontaktSkift ut sikringenForsøk uten skjøteledningLa motoren avkjøle i 5 minutterLa pumpen, vannslangen erller tilbehø-retine
Motoren stanser Sikringen er utløStIkke korrekt nettspanningMotorbeskyttelsen er utløSt	Skift ut sikringenKontroller nettspanneningen, dette på tilsvare informasjonene på typeskittetLa motoren avkjøle i 5 minutter
Sikringen utløses Sikringen er for svak Tilkobles til strømkret som er sikret til-svarende høytrykkspylerens effekt
For hoyt arbeidstrykk Dysen er delvis tettet Rengjør dysen
Pulserende trykk Luft i vannslangen erller pumpenvanntliførsselen er/DDke korrektVannfilteret er tettetVannslangen er klemt fast eller BrettetHøytrykkslangen er for lang	Slå av hoytrykkspyleren med.ddpen sprayepistol og.ddpen vannkran, til etjevnt arbeidstrykk er naddKontroller om vannkoblingen tilsvarereformasjonene i de tekniske data. De minste vannslangene som kan brukes, er 1/2" eller Ø 13 mmRengjør vannfilteretLegg vannslangen rett utTa av hoytrykkslange-forlengelsen,max. vannslangelengde 7 m
Jevnt, men for lav't trykkMerk: Visse tilbehorsdeler forårsaker et lav'trykk	Slitt dyseSlitt start/stoppventil	Skift dysenTrykk avtrekket 5 ganger erfter hieran-dre
Motoren:går, men intet arbeidstrykk	Vann er/DDke tlikobletTettet filterTettet dyse	Vann tlikoblesFilteret rengjoresRengjør dysen
Høytrykkspyleren starter av seg selv	Pumpe erller sprayepistol er/DDke tette	Henvend deg til en autorisert Boschkundeservice
Maskinenlekker Pumpen	lekker 6 dræper pr. minutt er tillatt. Ved.ddiekenormale,større lekkasjer mä du takontakt med en autorisert Bosch kun-deservice

Miljøvern

Miljofarlige kjemikalier ma ikkekommen inn i jord, grunnvann, dammer, elver etc.

Ved bruk av rengjøringsmidler ma informasjonene pa emballasjen og den foreskrevne konsentrasjonen overholds nøye.

Ved rengjöring av motorkjoretoy mA de lokale forskriftene følges: Det mA forbhindres at avsprøytet oljekommen inn i grunnvannet.

Deponering

Elektroverktoy, tilbehör og emballasje ma leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Elektroverktøy违法犯罪 i vanlig soppel!
Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt

elektroverktoy som/DDKE Ienger kan brukes samles inn og leveres inn til en miljovennlig resirkulering.

Kundeservice

Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com

Robert Bosch A/S

Trollaasveien 8

Postboks 10

1414 Trollaasen

Kundekontsulent. [phone]

Fax [phone]

Samsvarserklaring

Måleverdier funnet i samsvar med 2000/14/EF (1 m avstand) og DIN 45 635.

Det typiske A-bedomte stovnivæt for maskinen er: Lydtrykkniva: 79 dB (A). Lydstyrkeniva: 89 dB (A).

Den typiske hand-arm-vibrasjonen er lavere enn 2,5m / s^2

Vi overtar ansvaret for at dette produit er i overensstemmelse med følgende standarder eller standard-dokumenter: EN 60 335 i samsvar med bestemmelsene i direktivene 89/336/EØF, 98/37/EF, 2000/14/EF.

2000/14/EF: Den garanterte lydstyrken L_WA er lavere enn 91 dB (A). Bedommelsesmetode for samsvar se vedlegg VIII.

Leinfelden, 01.11.2004.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Rett til endringer forbeholds
