BRUKSANVISNING Living LVHub AUDIO PRO

Audio Pro ^® , Audio Pro logotypen, 'a' symbolen, och ace-bass ^® är registrerade varumärken av Audio Pro AB, Sverige. Alla rättigheter reserverade. Audio Pro följer en policy om ständig produktutveckling. Specifikationer kan ändras utan foregöende meddelande.

Den pilförsedda blixtsymbolen i en liksidig triangel är avsedd att varna användaren för förekomsten av oisolerad "farlig spänning" innanför produktens hölje. Spänningen kan vara så hög att människor riskerar att utsättas för elektriska stötar.

Utropstecknet i en liksidig triangel är avsett att uppmärksamma användaren på att det finns viktiga instruktioner för bruk och underhåll (service) i det referensmaterial som medföljer utrustningen.

VIKTIGA SÄKERHETSFÖRESKRIFTER

1. Läs igenom dessa anvisningar
2. Spora dessa anvisningar.
3. Respektera samtliga varningar.
4. Föli samtliga anvisningar.
5. Använd ej produkten i närheten av vatten.
6. Rengör endasit med torr Irasa
7. Drifttemperatur [°C] 5-40
   Luftuklighet [%] ingen kondens 30-90
8. Blockera ej ventilationsöppningarna. Följ tillverkarens anvisningar när du installerar produkten.
9. Minsta avslånd runt apparaten för tillräcklig ventilation, 10cm.
10. Ventilationen får inte hindras genom att täcka över ventilations öppningarna med föremål såsom tidningar, dukor, gardiner m.m.
11. Installera ej produkten nära värmekällor såsom element, varmluftsutslöpp, spisar eller annan värmealstrande utrustning (t ex förstärkare)
12. Skydda nätsladden från tramp- och klämskador, i synnerhet vid anslutningen till stickkontakten, vid grenuttog och där sladden är fäst i produkten.
13. Använd endast den extrautrustning och de tillbehör som tillverkaren rekommenderar.
14. Drag ur produktens nätkontakt vid åskväder eller då produkten ej används under längre tid.

WARNING:

FÖR ATT MINSKÄ RISKEN FÖR BRAND ELLER ELEKTRISK STÖT, UTSÄTT INTE PRODUKTEN FÖR REGN ELLER FUKT.

OBSERVERA:

FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA STÖTAR SKA DU EJ AVLÄGSNA ENHETENS HÖJE ELLER DEN BAKRE PANELEN. UTRUSTNINGEN INNEHÄLLER INGA KOMPONENTER SOM KAN REPARERAS AV ANVÄNDAREN. ALL SERVICE SKA UTFÖRAS AV SÄRSKILT UTBILDAD PERSONAL.

1. All service ska utföras av särskilt utbildad servicepersonal. Service erfordras då produkten har utsalts för skoda. Exempal är skador på nätsladden eller dess kontakt, att vätska spillts eller främmande föremål kommit in i produkten, att produkten utsalts för regn eller fukt, att den inte fungerar normalt eller att den har tappats.

2. Skodor som erfordrar service

Drag ut produktens nätkontakt ur vägguttaget och låt särskilt utbildad servicepersonal ombesörja service då något av följande inträffar:

A. Om nätsladden eller dess kontakt skodats,

B. Om vätska spills eller trämmande föremål kommit in i produkten,

C. Om produkten utsåts för regn eller valten, D. Om produkten ej fungerar normalt då den används enligt bruksanivaningen. Justera enbart med de reglage som omfaltas av bruksanivaningen. Felaktig justering med andra reglage kan orsako skader som että forder omfaltande arbete av särsklit utbildad reparater för att få utrustningen at fungera normalt igen, E. Om produkten har tappats eller skadets på någet sätt, sant f. Om produkten prestanda förändras påtogligt detta indikera behov av service.

1. Införande av föremål och vätska

Inga som helst föremål får införas i produkten genom dess öppningar, eftersom de kan komma i beröring med komponenter som står under

fortlig spänning eller orsaka kortslutning, vilket kan vålla brand eller elektrisk stört. Produktion får aj utsättas för vätskedropp eller stänk. Inga vätskefyllda föremäl som t ex blomvaser får ställas på utrustningen. Inga äppna lågor, t.ex. tända stearinljus m.m. får aldrig placeras på apparaten.

1. Se till att det finns tillräcklig ventilation om du installerar produkten i kringbyggda utyminen, exempelvis bokhylor eller rack. Lanna ett avständ på 20 cm över och på ömse sidor om produkten och 10 cm bakom den. Bakkanten av hyllplan eller skiva som ligger närmast ovanför produkten ska dras fram så att det uppatär en glipa på cirka 10 cm till den bakre platten eller väggen. På så vis bildas en utsugliknande kanal där uppvärmed luft kan strömma upp.

2. Transformatorn och el sladden för denna produkt är endast avsedd för inomhus bruk.

SVENSKA

SPECIFICATIONER

Typ:

Fjärrkontollerad trådlös sändare med 4 ingångar

Ingångar:

1 x 3.5mm stereo

2 x optisk

1 x USB "B" för PC/MAC anslutning

Vikt: 0.45kg

Dimensioner HxBxD:

32×180×130 mm

NÄTVERK

• Trådlös full CD-kvalitétsöverföring
• Räckvidd rum till rum: Upp till 20 meter
• Samma rum: Upp till 50 meter
• Öppen yta: upp till 100 m
• Inga hörbara tidsfördröjningar
• Fungerar både med Mac och PC
• RF band: 2.4GHz
• Sample rate: 48 KHz
• Dedicerat eget protokoll

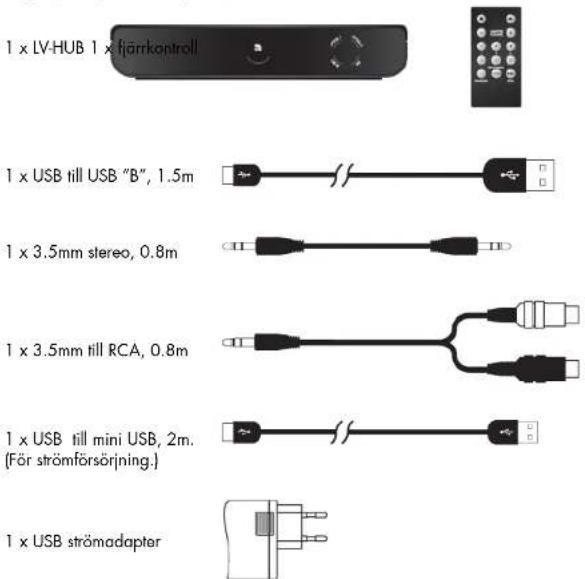

I FÖRPACKNINGEN

1 x LV-HUB 1 x fjärrkontroll 1 x USB till USB "B", 1.5m 1 x 3.5mm stereo, 0.8m 1 x 3.5mm till RCA, 0.8m 1 x USB till mini USB, 2m. (För strömförsörjning.) 1 x USB strömadapter

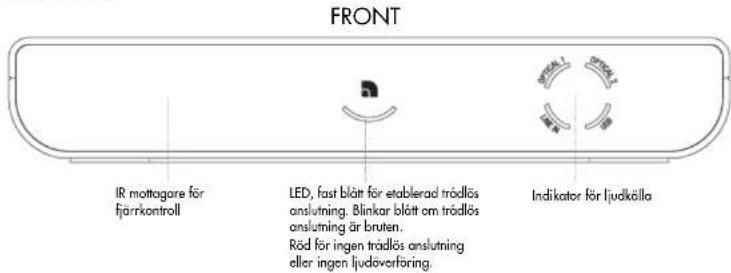

ÖVERSIKT

FRONT IR mottagare för fjärkontroll LED, fast blått för etablerad trödlös anslutning. Blinkar blått om trödlös anslutning är bruten. Röd för ingen trödlös anslutning eller ingen ljudoverföring. Indikator för ljudkälla

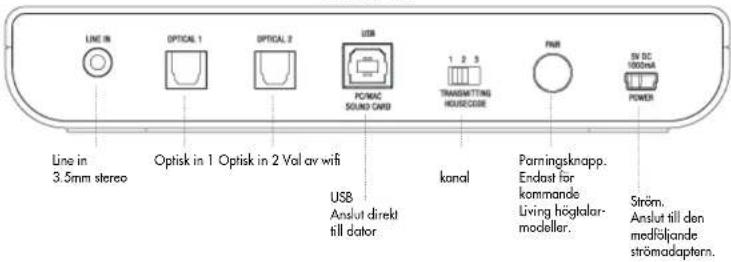

BAKSIDA

LINE IN OPTICAL 1 OPTICAL 2 USB PCMAC SOUND CARD 1 2 3 TRANSMITTING HOUSECARE FNER 5V DC 1000mA POWER Line in 3.5mm stereo Optisk in 1 Optisk in 2 Vol av wifi USB Anslut direkt till dator kanal Pørningsknapp. Endast for kommande Living högtalar- modeller. Ström. Anslut till den medfløjande strömadaptern.

ATT ANVÄNDA LV-HUB FJÄRRKONTROLL

Alla justeringar görs med fjärrkontrollen till de högtalare (höger högtalare) som du vill justera. Den enda funktion som fjärrkontrollen justerar på LV-HUB är att ändra ljudkälla.

Source. Tryck för att ändra mellan anslutna ljudkällor på LV-HUB.

MASTER VOLUME A B C ZONE VOLUME HOUR CODE ZONE

ANSLUT LV-HUB TILL DATOR

MAC/PC

Innan du kopplar till din dator, se Mac eller PC setup.

1. Anslut LV-HUB sändaren till dator med den medföljande USB kabeln.
2. Anslut LV-HUB till den medföljande strömadaptern och sedan till 230V uttag.
3. Anslut dina Living högtalare till 230V uttag. Klartl Spela din musik trådlöst från din dator.

LED TRÅDLÖS STATUS:

LED lyser fast blå på både högtalare och sändare när trådlös länk är upprättad.
LED blinkar blå på högtalare vid bruten trådlös länk.

LED lyser rött på både högtalare och sändare om trådlös länk inte kan upprättas, eller ingen ljudsignal sänds (stand-by läge).

LED lyser fast grön på både högtalare och sändare när parad trådlös länk är upprättad.

Notera:

• Se till att både sändare och högtalare är inställda på samma House Code (kanal).
• Om högtalarna är i standby läge lyser LED rött även om trådlös länk är upprättad. Lyser blått igen när högtalarna tar emot ljudsignal.

MAC SETUP

1. Anslut LV-HUB sändaren till en ledig USB port.
2. Gå till Systeminställningar, välj Ljud under Hårdvara.
3. Välj ljudutgång i menyn, välj "USB Headset"
   Klartl Du kan nu sända ljud från din dator.

PC SETUP

Gör följande inställningar innan du spelar från musikprogram. (Exempel iTunes, Spotify etc.)

1. Anslut LV-HUB sändaren till ledig USB port på datorn. Vänta på att mjukvara installeras. [Se nedre högra hörnet, meddelande visas när ljudenhet är redo.] Klart! Du kan nu sända ljud från din dator.

Vissa operativsystem för PC ( t ex Windows 7) kan kräva dessa steg också:

1. Klicka Start knappen, gå till Kontrollpanelen och Välj Ljud&Ljudenheter.

2. Under avspelning för ljud, (default unit), välj "USB Headset". Klartl Du kan nu sända ljud från din dator.

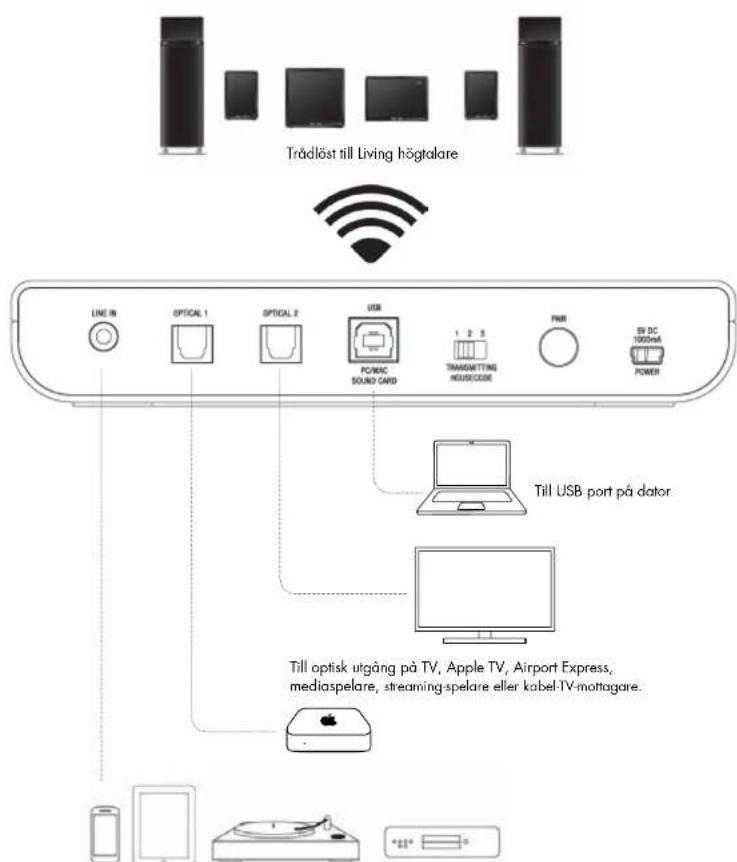

ANSLUTA LV-HUB TILL ANDRA LJUDKÄLLOR

Trådlöst till Living högtalare LINE IN OPTICAL 1 OPTICAL 2 USB PC/PMC SOUND CARD 1 2 3 TRANSMITTING MUSICCODE PNR 5V DC 1000mA POWER Till USB port på dator Till optisk utgång på TV, Apple TV, Airport Express, mediaspelare, streaming-spelare eller kabel-TV-mottagare.

Till ljudutgång på smartphone, surfplatta, Airport Express, skivspelare (med RIAA), MP3-spelare eller CD-spelare.

HANDHAVANDE

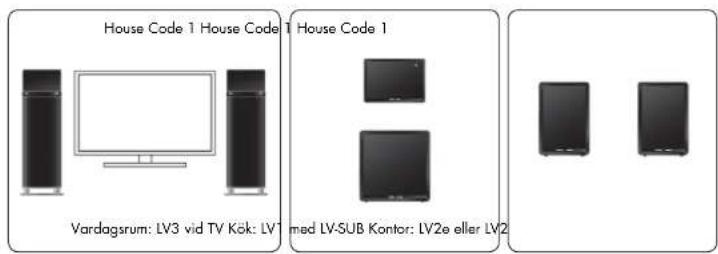

House Code 1 House Code 1 House Code 1 Vardagsrum: LV3 vid TV Kök: LV1 med LV-SUB Kontor: LV2e eller LV2

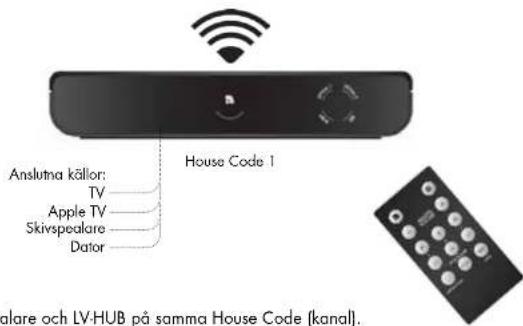

Anslutna källor: TV Apple TV Skivspealare Dator House Code 1 talare och LV-HUB på samma House Code (kanal).

1. Ställ alla högtalare och LV-HUB på samma House Code (kanal).
2. Anslut upp till 4 ljudkällor till LV-HUB.
   Du kan nu spela från valfri ljudkälla till alla dina LV-högtalare. Ändra ljudkälla genom att trycka på SOURCE knappen på fjärrkontrollen. LED vid vald ljudkälla lyser.
   Notera: Volymen för varje högtalarpar (Master och Zone volym) justeras på själva högtalarna, inte på LV-HUB. Du kan använda den medföljande fjärrkontrollen till LV-HUB att justera volym på högtalarna.

LV-HUB MED KOMMANDE LIVING HÖGTALARMODELLER

Med den nya panningsfunktionen är handhavandet för flerrumsljud utvecklat. De olika ljudkällorna anslutna till LV-HUB kan väljas på enskilda högtalarpar. Olika ljudkällor kan då lyssnas på samtidigt i olika rum, på samma wifi kanal. Läs manual till Living högtalare med panningsfunktion för detaljer.

ANVÄND FLERA SÄNDARE OCH HÖGTALARE SAMTIDIGT MED HOUSE CODE 1, 2 ELLER 3

TV-HUB Sändare: House Code 1 Högtalare: House Code 1

Sändare: House Code 3 Högtalare: House Code 3

Genom att använda House Codes (kanaler) kan du ha upp till två olika Audio Pro ljudnätverk samtidigt. Du kan då spela olika musik från olika sändare till olika Living högtalare.

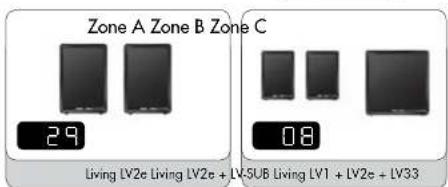

JUSTERA VOLYM SEPARAT I TRE OLIKA ZONER

För att kunna spela samma musik i olika volym i olika rum/områden, kan du dela upp varje House Code (kanal) i upp till tre olika volymzoner. Varje zon kan då spela i olika volym.

Du kan ha så många Living högtalare du vill i varje zon, eller bara ett par. Zon-volymen justeras med fjärrkontrollen.

HOUSE CODE 1 Högtalare och sändare är inställda på samma House Code (kanal).

Zone A Zone B Zone C 29 0.8 Living LV2e Living LV2e + LV-SUB Living LV1 + LV2e + LV33

15 Zon-volymZon-volymZon-volym

Notera:

1. Alla LIVING högtalare är fabriksinställda på Zone A, och volym nivå 17.
2. Varje House Code (1, 2 eller 3) kan delas i upp till 3 zoner (A, B eller C).
3. Du kan ha så många högtalare du vill i varje House Code, och så många du vill i varje volymzon. En zon behöver inte vara ett rum, kan vara ett helt väningsplan.

FELSÖKNING

Är LED-lampan på LV-HUB blå?

Om ljuset är rött, prova att flytta LV-HUB och mottagande högtalare närmare varandra.

Blir LED-lampa blå?

Använder du mer än en Audio Pro sändare [TX100, TXD200 eller LV-HUB]?

Se till att sändarna inte använder samma House Code. Om mer än en sändare använder samma House

Code kan störningar uppstå. Koppla ur en sändare eller ändra till annan House Code.

Använder du samma House Code på både sändare och mottagande högtalarna?

Se till att samma House Code är inställd på både sändaren och högtalarna.

Hur långt ifrán varandra är sändare och mottagare?

Om avståndet mellan sändaren och mottagaren är för längt, kan det hända att anslutning att går förlorad. Försök att placera sändare och mottagare närmare varandra, hjälper det?

Finns det väggar mellan sändaren och mottagaren?

Om ditt hem har tjocka betongväggar eller väggar av puts med metallnät, kan den trådlösa räckvidden minska. Försök att placera sändare och mottagare i samma rum, hjälper det?

Finns det flera trådlösa nätverk i området?

Om det finns många trådlösa nätverk i området, kan den trådlös räckvidden minska. Försök att byta kanal på din trådlösa router för att förbättra både Audio Pro nätverkets och ditt eget hemmanätverks prestanda. (Audio Pro nätverk sänder på kanal 1, 6 eller 11.)

Är din dator ansluten till Internet via kabel eller wifi?

Audio Pro nätverket kan försvaga ett lokalt wifi nätverk (men inte försvagas själv). Om möjligt bör du byta kanal på din trädlösa routern, Audio Pro nätverk sänder på kanal 1, 6 eller 11. Välj en ny kanal på routern, t.ex. 3, 8 eller 13. (Totalt finns 13 kanaler på 2,4 GHz-bandet.) Om du inte kan byta kanal på den trädlösa routern, prova att ansluta datorn via Ethernet-kabel i stället. Hjälper det?

Finns det Bluetooth enheter som är verksamma i området?

Stäng av valla aktiva Bluetooth-enheter. Hjälper det?

Windows 7 och Mac OS, val av ljudutgång

Vid anslutning av Audio Pro sändare till en dator med Windows 7 eller Mac OS, måste du välja ljudutgång på din dator. Gör så här: Systeminställningar, hitta ljudinställningar och välj "USB headset" som ljudutgång. (I äldre Windows OS finns det inget behov för detta, sändaren tar över automatiskt som ljudutgång när enheten ansluts.

ATT PARA LV-HUB MED LIVING HÖGTALARE MED PARNINGSFUNKTION

På LV högtalare

Baksida på LV-HUB

Genom parning, läser du ditt Audio Pro nätverk från andra närliggande Audio Pro nätverk. Funktioner som att ändra ljudkälla i olika rum finns också tillgängliga. Parningsfunktionen finns endast tillgänglig på nyare Living högtalarmodeller, inte LV1, LV2, LV2e, LV3 eller LV-SUB.

Para LIVING högtalare med LV-HUB sändare

1. Tryck Parningsknapp på LV-HUB i 2 sekunder. LED börjar blinka grönt.

2. Tryck och håll ZONE/PAIR knappen på Living högtalare intryckt i minst 3 sekunder. LED på högtalare börjar blinka grönt. (Se manual för specifik LV högtalare.)

3. När LED på bade söndare och högtolare går till fast grönt är systemet parat.

Notera:

1. Parning fungerar inte med äldre Living högtalare (LV1, LV2, LV2e, LV3 eller LV-SUB).

2. För att koppla bort parning (alla högtalare i samma volym zon blir oparade): - Koppla ur LV-HUB från ström.

- Medan du trycker på parningsknappen, anslut LV-HUB igen till ström, och håll parningskanpapen intryckt i misnt 6 sekunder. Alla högtalare med samma Zone blir nu oparade.
