MODE D'EMPLOI Living LVHub AUDIO PRO

1. Lisez ces instructions.2. Conservez ces instructions.3. Respectez les avertissements.4. Suivez les instructions.5. N’utilisez pas cet appareil à proximité de l’eau.6. Nettoyez-le uniquement avec un chiffon sec.7. Température de fonctionnement : entre 5 et 40°CHumidité : 30% à 90% (sans condensation)8. N’obstruez pas les orifices de ventilation. Installez-leconformément aux instructions du fabricant.9. Laisser un minimum d’espace libre de 10 cm autour de l’appareil pour garantir une bonne ventilation d’air.10. Le système de ventilation ne doit pas être entravé : ne pas recouvrir les ouvertures d’aération par des éléments tels que des journaux, des tissus, des rideaux, etc.11. N’installez pas l’appareil à proximité d’une source de chaleur comme un radiateur, une bouche d’air chaud, un four ou d’autres appareils (y compris des amplificateurs) producteurs de chaleur.12. Évitez de marcher sur le cordon d’alimentation ou de le pincer, notamment au niveau des fiches, des prises et à l’endroit où il sort de l’appareil.13. Utilisez uniquement des fixations/accessoires agréés par le fabricant.14. Débranchez cet appareil pendant les orages ou en cas de non-utilisation prolongée.15. Adressez-vous au personnel qualifié pour les réparations. Des réparations sont nécessaires lorsque l’appareil a été endommagé de quelque manière que ce soit, notamment si la fiche ou le cordon d’alimentation est endommagé, si du liquide a été renversé, si des objets sont tombés à l’intérieur de l’appareil, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correcte-ment ou s’il est tombé.16. Réparation des dommagesDébranchez l’appareil de la prise murale et adressez-vous au personnel qualifié dans les cas suivants:A. Lorsque la prise ou le cordon d’alimentation est endommagé,B. Si du liquide a été renversé ou si des objets sont tombés dans l’appareil,C. Si l’appareil a été exposé à la pluie ou à l’eau,D. Si l’appareil ne fonctionne pas normalement en suivant les instructions d’utilisation. Une utilisation ou un réglage inap proprié des commandes décrites dans les instructions d’utilisation peut provoquer des dommages et nécessitera souvent un travail impor-tant de la part du personnel qualifié pour restaurer le fonctionne-ment normal de l’appareil, E. Si l’appareil est tombé ou endom-magé de quelque manière que ce soitF. Si l’appareil montre un changement significatif de ses perform-ances, cela indique une réparation nécessaire.17. Entrée d’objet et de liquideN’insérez jamais d’objet quel qu’il soit dans l’appareil à travers les orifices, car il peut toucher des points doté d’une tension dangereuse ou court-circuiter des pièces et provoquer un incendie ou une électrocution. L’appareil ne doit pas être exposé au ruis-sellement ou aux éclaboussures et aucun objet rempli de liquide, comme un vase, ne doit être placé sur l’appareil. Ne jamais placer de sources de flammes nues, telles que des bougies allumées, sur l’appareil 19. Si vous installez l’appareil dans un endroit confiné, comme une bibliothèque ou un rack, assurez-vous qu’il est suffisamment ventilé. Laissez 20 cm d’espace libre au-dessus et sur les côtés et 10 cm à l’arrière. Le bord arrière de l’étagère ou du plateau au-dessus de l’appareil doit être situé à au moins 10 cm du panneau arrière ou du mur, afin de créer un passage pour la sortie de l’air chaud.20. L’alimentation et le cordon d’alimentation de cet appareil sont prévus uniquement pour un usage à l’intérieur.Si la prise SECTEUR ou un coupleur d’appareil est utilisé pour déconnecter le périphérique, le périphérique déconnecté doit rester facilement accessible.ADVERTENCIA:PARA REDUCIR EL RIESGO DE INCENDIO O DES-CARGA ELECTRICA, NO EXPONGA LA UNIDAD A CONDICIONES DE LLUVIA O HUMEDAD.PRECAUCION:PARA REDUCIR EL RIESGO DE DESCARGA ELEC-TRICA, NO RETIRE LA TAPA SUPERIOR (O TRASERA). EN EL INTERIOR NO EXISTEN PARTES UTILES PARA EL USUARIO. EN CASO DE NECESITAR SERVICIO TECNICO, CONTACTE CON PERSONAL CUALIFI-CADO.La lampe clignotante avec la pointe de flèche comme symbole, dans un triangle équilatéral, est prévue pour alerter l’utilisateur de la présence d’une « tension dangereuse» non isolée à l’intérieur du boîtier du produit, qui peut être suffisamment impor-tante pour constituer un risque d’électrocution.Le point d’exclamation dans un triangle équilatéral est prévu pour alerter l’utilisateur de la présence d’instructions importantes de maintenance et de réparation, dans la documentation jointe au produit. FRANÇAIS

CARACTÉRISTIQUES Type : émetteur sans fil à télécommande Entrées : 1 x 3,5 mm stéréo 2 x entrée optique 1 x mini USB (pour l’alimentation) 1 x USB « B » pour la connexion PC/MAC Poids : 0,45 kg Dimensions HxLxP : 32x180x130 mm

CARACTÉRISTIQUES RÉSEAU

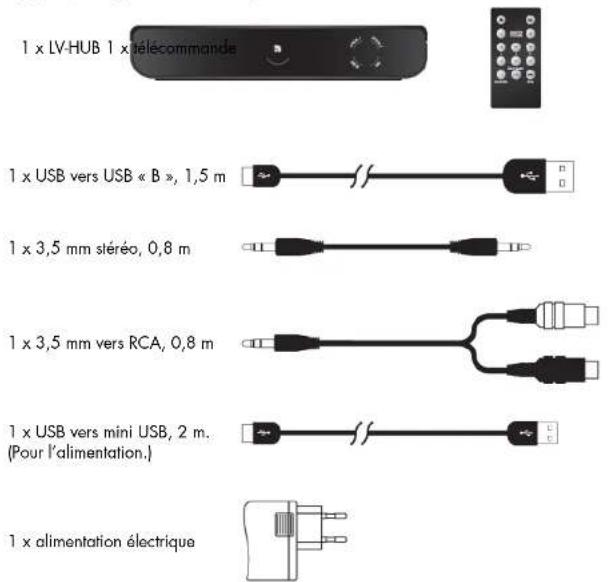

- Audio qualité CD optimale sans fil - Portée radio entre pièces : jusqu’à 20 mètres - Portée radio dans la même pièce : jusqu’à 50 mètres - Portée radio en extérieur : jusqu’à 100 mètres - Compatible Mac et PC - Bande RF : 2,4 GHz - Taux d’échantillonnage : 48 kHz - Protocole propriétaire dédié 1 x LV-HUB 1 x télécommande 1 x alimentation électrique 1 x USB vers USB « B », 1,5 m 1 x USB vers mini USB, 2 m. (Pour l’alimentation.) 1 x 3,5 mm stéréo, 0,8 m 1 x 3,5 mm vers RCA, 0,8 m32

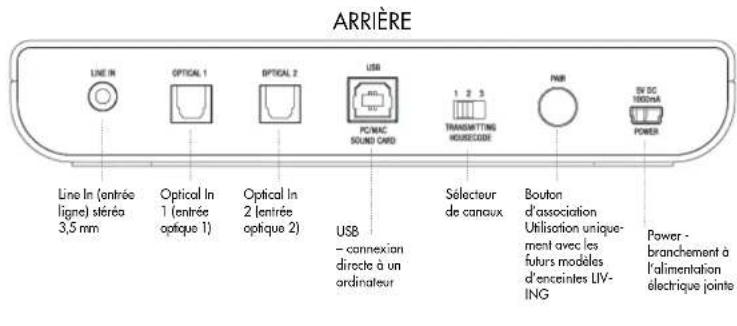

Récepteur IR pour la télécommandeDEL bleue fixe (non clignotante) pour la connexion sans fil établie. Elle clignote bleue si la connexion sans fil est perdue. Elle est rouge en l’absence de connexion sans fil ou de transmission.Témoin de sourceLine In (entrée ligne) stéréo 3,5 mmOptical In 1 (entrée optique 1)Optical In 2 (entrée optique 2)Sélecteur de canauxBouton d’association Utilisation unique-ment avec les futurs modèles d’enceintes LIV- ING USB – connexion directe à un ordinateurPower - branchement à l’alimentation électrique jointe AVANT ARRIÈRE Changement de source Appuyez pour parcourir les sources du LV-HUB. UTILISATION DE LA TÉLÉCOMMANDE DU LV-HUB Tous les réglages se font en pointant la télécommande vers l’enceinte que vous voulez régler. La seule fonction réglable avec la télécommande du LV-HUB est le changement de source.

BRANCHEMENT DU LV-HUB À UN ORDINATEUR

Avant le branchement à un ordinateur, voir la configuration Mac ou PC.1. Branchez l’émetteur LV-HUB à l’ordinateur avec le câble USB fourni.2. Branchez le LV-HUB à l’alimentation électrique fournie puis à la prise 230 V.3. Branchez vos enceintes LIVING à la prise 230 V. Et voilà ! Vous pouvez à présent écouter de la musique depuis votre ordinateur.ÉTAT RADIO :La DEL s’allume en bleu sur les enceintes et les émetteurs lorsqu’une connexion sans fil est établie. La DEL s’allume en rouge sur les enceintes et les émetteurs en l’absence de connexion sans fil.La DEL s’allume en vert sur les enceintes et les émetteurs lorsqu’une connexion sans fil associée est établie. Remarque : - Vérifiez que les enceintes et l’émetteur utilisent les mêmes codes de base (canal 1, 2 ou 3).- Si les enceintes sont en mode de veille automatique, la DEL est rouge même si une connexion sans fil est établie. Elle devient bleue lorsque les enceintes reçoivent un signal audio. CONFIGURATION MAC 1. Branchez l’émetteur LV-HUB à une prise USB libre.2. Allez dans les préférences du système et choisissez Audio dans Matériel.3. Cliquez sur Sortie dans le menu puis choisissez « USB-Headset ». Et voilà ! Vous pouvez à présent émettre l’audio depuis votre ordinateur. CONFIGURATION PC Exécutez la procédure de configuration suivante avant d’utiliser un logiciel de lecture de musique (par exemple iTunes ou Spotify). 1. Branchez l’émetteur LV-HUB à une prise USB libre. Attendez que le logiciel s’installe automatiquement (observez dans le coin inférieur droit la fenêtre de message qui s’ouvre lorsque le périphérique audio est prêt à l’emploi). Et voilà ! Vous pouvez à présent émettre l’audio depuis votre ordinateur.Sur certains ordinateurs (p. ex. avec Windows 7 ou ultérieur), vous pouvez devoir exécuter les étapes suivantes :2. Cliquez sur le bouton Démarrer, allez dans le Panneau de configuration puis choisissez le Son et périphériques audio.3. Sous lecture de l’audio, périphérique par défaut, choisissez « USB-Headset ».Et voilà ! Vous pouvez à présent émettre l’audio depuis votre ordinateur.34

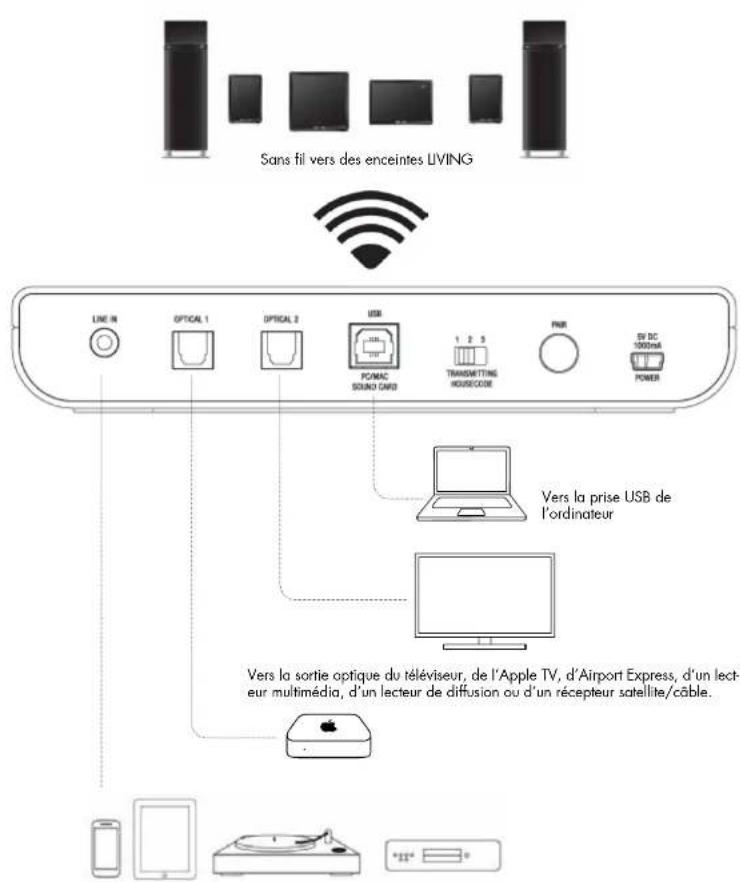

BRANCHEMENT DU LV-HUB À D’AUTRES SOURCES AUDIO Vers la sortie optique du téléviseur, de l’Apple TV, d’Airport Express, d’un lect- eur multimédia, d’un lecteur de diffusion ou d’un récepteur satellite/câble. Vers la sortie audio d’un smartphone, d’une tablette, d’un Airport Express, d’une platine (RIAA), d’un lecteur MP3 ou d’un lecteur de CD Vers la prise USB de l’ordinateur Sans fil vers des enceintes LIVING OPÉRATIONS UTILISATION DU LV-HUB AVEC LES MODÈLES

1. Réglez toutes les enceintes et le LV-HUB sur le même code de base.

2. Connectez jusqu’à 4 sources au LV-HUB.

Vous pouvez à présent écouter n’importe quelle source connectée au LV-HUB sur vos enceintes. Changez la source du LV-HUB en appuyant sur le bouton Source de la télécommande. La DEL Source du LV-HUB clignote en fonction de la sélection. Remarque :

1. Le volume de chaque paire d’enceintes (maître et zone) est commandé par les enceintes et non

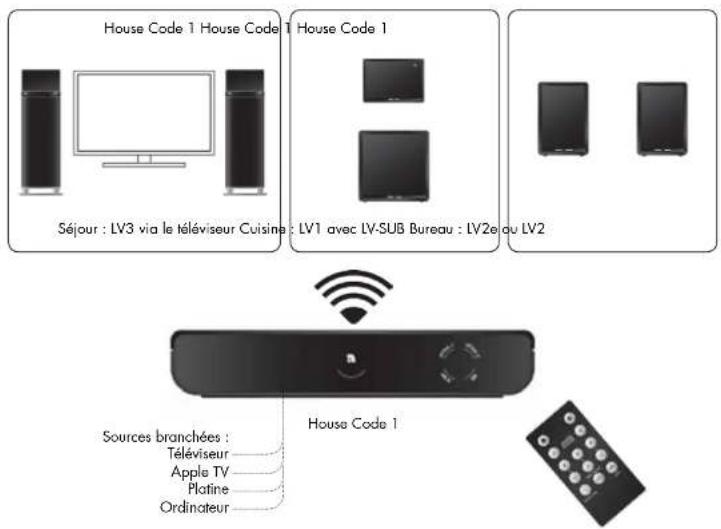

par le LV-HUB. La télécommande du LV-HUB peut régler les volumes - ceci se fait en pointant la télécommande vers les enceintes. Séjour : LV3 via le téléviseur Cuisine : LV1 avec LV-SUB Bureau : LV2e ou LV2 Sources branchées : Téléviseur Apple TV Platine Ordinateur Avec la nouvelle fonction d’association, le fonctionnement général et les options de gestion de plu- sieurs pièces ont été améliorées. Les sources connectées au LV-HUB peuvent maintenant être sélec- tionnées sur chaque enceinte. Reportez-vous au manuel du modèle de l’enceinte LIVING disposant d’une fonction d’association pour en savoir plus36

Les codes de base (canaux) vous permettent de diviser le réseau sans fil en deux réseaux séparés. Ceci vous permet de diffuser simultanément de la musique de diverses sources audio (de deux émetteurs différents) vers différentes paires d’enceintes LIVING. UTILISATION SIMULTANÉE DE PLUSIEURS ÉMETTEURS ET ENCEINTES AVEC LE CODE DE BASE 1, 2 OR 3 RÉGLAGE DE VOLUME SÉPARÉMENT DANS TROIS ZONES DIFFÉRENTES Pour que la même musique soit diffusée à différents volumes dans différentes pièces/zones, vous pouvez diviser chaque code de base en 3 zones de volume différentes. Chaque zone peut utiliser un volume différent. C’est très utile si, par exemple, vous voulez avoir un niveau de volume dans le séjour et un volume inférieur dans la cuisine. Vous pouvez avoir autant d’enceintes LIVING que vous le souhaitez dans chaque zone, ou seulement une paire. Le volume de la zone se règle facilement avec la télécommande.Remarque :1. Toutes les enceintes LV sont réglées sur la zone A et le niveau de volume 17 par défaut.2. Chaque code de base (1, 2 et 3) peut être divisé en jusqu’à 3 zones (A, B et C).3. Vous pouvez avoir autant d’enceintes que vous le souhaitez avec chaque code de base, et autant que vous le souhaitez dans chaque zone. Une zone n’est pas nécessairement une pièce ; elle peut par exemple être tout l’étage d’une maison.HOUSE CODE 1 (CODE DE BASE 1)Enceinte et émetteur réglés à sur le même code de base (canal). Zone A Zone volumeZone volume Zone B

Living LV2e Living LV2e + LV-SUB Living LV1 + LV2e + LV33LV-HUBLV-HUBÉmetteur : code de base 1Enceintes : code de base 1Émetteur : code de base 3Enceintes : code de base 3SOURCE DÉPANNAGE La DEL du LV-HUB est-elle allumée en bleu ? Si le témoin est rouge, essayez de rapprocher le LV-HUB et les enceintes réceptrices. Est-ce que la DEL devient bleue ? Utilisez-vous plusieurs émetteurs Audio Pro (TX100, TXD200 ou LV-HUB) ? Vérifiez que les émetteurs n’utilisent pas le même code de base. Si plusieurs émetteurs utilisent le même code de base, des interférences peuvent se produire. Débranchez un émetteur ou changez de code de base. Utilisez-vous le même code de base sur l’émetteur et les enceintes réceptrices ? Vérifiez que le même code de base est réglé sur l’émetteur et les enceintes. Quelle est la distance entre l’émetteur et le récepteur ? Si la distance entre l’émetteur et le récepteur est trop grande, la connexion peut être perdue. Essayez de rapprocher l’émetteur et le récepteur, le problème est-il résolu ? Y a-t-il des parois entre l’émetteur et le récepteur ? Si votre domicile comporte des murs en béton épais, ou des cloisons en plâtre à structure métallique, la portée radio diminue. Essayez de placer l’émetteur et le récepteur dans la même pièce, le problème est-il résolu ? Y a-t-il d’autres réseaux sans fil à proximité ? Si d’autres réseaux sans fil sont actifs dans votre zone, la portée radio peut diminuer. Essayez de changer le canal de votre routeur sans fil afin d’améliorer la portée du réseau Audio Pro et les perfor

mances de votre réseau sans fil domestique (le réseau Audio Pro transmet sur les canaux 1, 6 ou 11). Votre ordinateur est-il connecté à l’Internet par câble ou radio (WiFi) ? Le réseau Audio Pro peut affaiblir un réseau sans fil local (mais lui-même ne sera pas affaibli). Si pos

sible, vous devez changer le canal de votre routeur sans fil (le réseau Audio Pro transmet sur les canaux 1, 6 ou 11). Choisissez un autre canal sur votre routeur, par exemple 3, 8 ou 13 (la bande 2,4 GHz comporte 13 canaux.) Si vous ne pouvez pas changer de canal sur votre routeur sans fil, essayez de brancher votre ordinateur avec un câble Ethernet. Le problème est-il résolu ? Des appareils Bluetooth sont-ils actifs à proximité ? Éteignez tous les appareils Bluetooth actifs. Le problème est-il résolu ? Windows 7 et Mac OS, sortie audio Lorsque vous branchez l’émetteur Audio Pro à un ordinateur qui utilise Windows 7 ou Mac OS, vous devez sélectionner la sortie audio. Allez dans : paramètres du système, trouvez les paramètres au

dio puis choisissez CASQUE USB comme votre sortie audio (dans les systèmes d’exploitation Win- dows plus anciens, cette opération n’est pas nécessaire car l’émetteur devient automatiquement le périphérique de sortie audio actif). Zone volume Zone C

Les résultats de l’association dans votre réseau Audio Pro sont verrouillés afin d’éviter l’accès depuis d’autres réseaux sans fil Audio Pro. Vous disposez de fonctions telles que le choix de la source dans différentes pièces. La fonction Association n’est disponible que dans les modèles d’enceintes LIVING plus récents, elles n’existe pas sur les LV1, LV2, LV2e, LV3 ou LV-SUB. ASSOCIATION DE VOS ENCEINTES LIVING ET DE L’ÉMETTEUR LV-HUB

1. Appuyez sur le bouton d’association du LV-HUB pendant 2 secondes. La DEL clignote

2. Enfoncez et maintenez le bouton ZONE/PAIR de l’enceinte LIVING pendant 3 sec-

ondes. La DEL clignote en vert (voir le manuel de l’enceinte LV concernée).

3. Lorsque les DEL de l’émetteur et de l’enceinte deviennent fixes et vertes (sans clignot-

er), l’association du système est réussie. Remarque :

1. L’association ne fonctionne pas avec les anciennes enceintes LIVING (LV1, LV2, LV2E,

2. Pour dissocier le système (toutes les enceintes de la même zone de volume sont dis-

sociées) : - Débranchez le LV-HUB de l’alimentation. - Tout en appuyant sur le bouton d’association, reconnectez le LV-HUB à l’alimentation électrique et maintenez le bouton d’association pendant 6 secondes de plus. Toutes les enceintes utilisant le même code de base sont alors dissociées. Arrière du LV-HUB Sur les enceintes LV
