Märke	Progress
Modell	PDB6131E
Produkttyp	Köksfläkt
Strömförsörjning	220-240 V ~ 50 Hz
Maximal effekt	20 W (belysning) + 200 W (motor, uppskattad)
Belysningstyp	Halogen 12 V - 20 W max, G4
Antal hastigheter	3 sugstyrkor
Minsta säkerhetsavstånd (elektrisk)	50 cm
Minsta säkerhetsavstånd (gas/blandad)	65 cm
Användningsversion	Utblås (extern avluftning) eller recirkulation
Fettfilter	Tvätta månadsvis (för hand eller i diskmaskin)
Kolaktivt filter (recirkulationsversion)	Typ 20 LONG LIFE tvättbar eller Typ 15 ej tvättbar (ersätt var 4:e månad)
Yttre underhåll	Fuktig trasa med milt rengöringsmedel, ingen alkohol
Vikt (uppskattad)	15-20 kg (tung apparat, kräver 2 personer)
Mått (uppskattade)	Bredd ~ 60 cm, djup ~ 50 cm, höjd variabel
Säkerhetsklass	Överspänningskategori III
Fuktskydd	Ej specificerat (standard hushållsanvändning)
Certifieringar	WEEE-direktiv 2002/96/EG

Vanliga frågor - PDB6131E PROGRESS

Hur installerar jag köksfläkten PDB6131E korrekt?

Installationen måste utföras av minst två personer på grund av vikten. Håll ett minsta avstånd på 50 cm ovanför elektriska spisar och 65 cm för gas- eller blandspisar. Fäst fläkten ordentligt i väggen eller taket enligt anvisningarna i manualen.

Vilket är säkerhetsavståndet mellan fläkten och spisen?

För elektriska spisar är minimiavståndet 50 cm. För gas- eller blandspisar är det 65 cm. Om din spiss instruktioner anger ett större avstånd, följ det.

Hur rengör jag fettfiltren?

Fettfiltren måste rengöras en gång i månaden. Du kan tvätta dem för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och snabbt program. Diskning i diskmaskin kan orsaka missfärgning, men påverkar inte prestanda.

När måste kolaktiva filtret bytas?

För kolaktiva filter typ 20 LONG LIFE är det tvättbart varannan månad (varmt vatten, rengöringsmedel eller diskmaskin vid 65°C). Filtret måste bytas vart 3:e år. För filter typ 15 som inte är tvättbart, byt det var 4:e månad som mest.

Hur byter jag lampan i fläkten?

Koppla först bort fläkten från elnätet. Se till att lamporna är kalla. Använd endast halogenlampor 12 V - 20 W max, typ G4 (lämpliga för öppen belysning). Rör inte lamporna med bara händer.

Varför fungerar inte min fläkt?

Kontrollera att apparaten är korrekt ansluten och att säkringen inte har löst ut. Se till att fläkten är påslagen via kontrollpanelen. Kontakta en fackman om problemet kvarstår.

Kan jag använda fläkten utan filter?

Nej, det är strängt förbjudet att använda fläkten utan att fettfiltret är korrekt monterat. Det kan skada motorn och utgöra en brandrisk.

Hur byter jag från utblås- till recirkulationsversion?

Fläkten är utformad för båda lägena. I utblåsversion, led luften ut genom en kanal. För recirkulation, installera ett kolaktivt filter (typ 20 eller 15) och se till att luften filtreras och återförs till rummet.

Vilket regelbundet underhåll krävs?

Rengör fläkten invändigt och utvändigt minst en gång i månaden. Fettfiltren ska tvättas månatligen och kolfiltren underhållas eller bytas enligt sin typ. Kontrollera lampornas skick regelbundet.

Vad gör jag vid överhettning eller brand?

Koppla omedelbart bort fläkten om möjligt. Använd aldrig vatten på en fettbrand. Använd en lämplig brandsläckare eller täck lågorna med ett lock. Låt en fackman kontrollera apparaten efter händelsen.

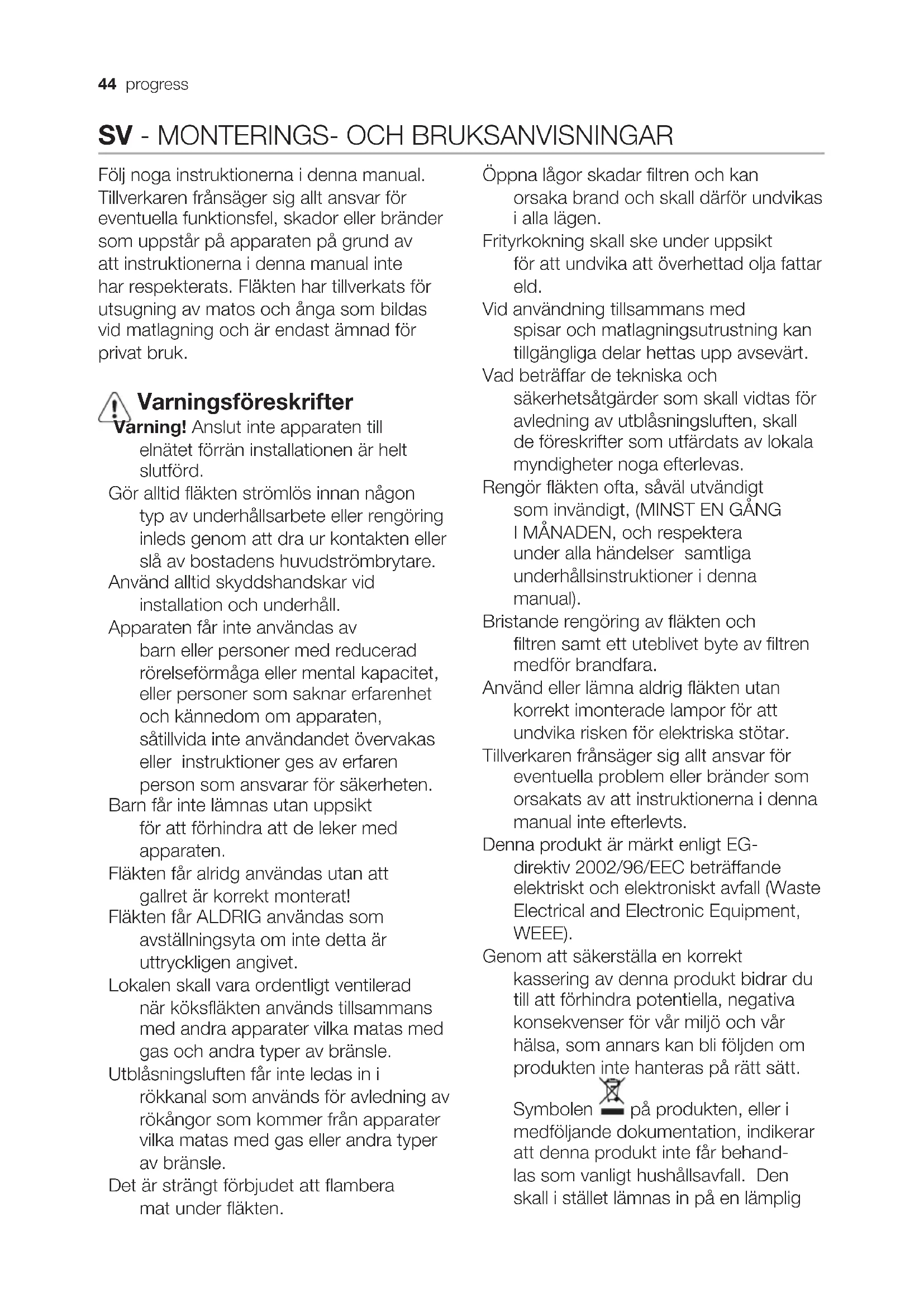

BRUKSANVISNING PDB6131E PROGRESS

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler bränder som uppstar pa apparaten pogrund av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Varning! Anslut inte apparaten till elnatet forran installationen ar helt slUTFord.

Gör alltid fläkten strömlös innan nàgon typ av underhällsarbete aller rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhäll.

Apparaten fär inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätillida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.

Fläkten fär alridg användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inte detta ar uttryckligen angivet.

Lokalen skall vara ordentlich ventilerad\ när köksfläkten används tillsammans\ med andra apparater vilka matas med\ gas och andra typer av brännsle.

Utblåsningsluften fär inte ledas in i rökkanal som används För avledning av rökängor somkommen frän apparater vilka matas med gas eller andra typ er av brännle.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattareld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillgangliga delar hettas upp avsevärt.

Vad beträffar de tekniska och sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.

Rengör fläkten ofta, savál utvändigt som invändigt, (MINST EN GÁNG I MANADEN, och respektera under alla handelser samtiga unterhällsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt att uteblivet byte av filtren medfor brandfara.

Använd aller lamna aldrig fläkten utankorrekt imonerade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem aller bränder som orsakats av att instruktionerna ienna manualinte afterlevts.

Denna produit ar märkt enlgit EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produit bidrar du till att forhindra potentiella, negativa konsekvenser for vär miljö och var hälsa, som annars kan bli följden om produits inte hanteras på rätt sätt.

Symbolen à produiten, aller i medfoljande dokumentation, indikerar attenna produitinte farr behandlas som vanligt hushallsavfall.Denskallistallet lamnas in pa en lamplig

uppsamplingsplats for aktervinning av elektrisk och elektronisk utrustning. Produktken maste kasseras enigt lokala miljobestammelser for avfallshantering.

För mer information om hantering, Återvinning och Återanvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sopherteringstjänst eller butiken)där produits inhandlades.

Användning

Fläkten har tillverkats für att anvandas som utsugningsversion med utvändig evakuer-

Produkt med hög vikt. För flyttning och installation av fl äktkåpan krävs minst två personer.

Minsta tillata na avstand mellan kokkärlens stödyta på spishällen och köksfl äktes unterkant ar 50cm om det ar frågan om en elektrisk spis och 65cm om det ar frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger att större avstand skall detta respekteras.

Nätspänningen skall motsvara spansningen som anges på markplåten som sitterinne i fläkten. Om fläkten ar utrustad med stickkontakt skallenna anslutas tilletttag som ar lättillgangligt även after installationen och som uppfyller gällande foreskrifter. I det fall fl äkten saknar stickkontakt (direktanslutting till natet),ller om uttaget ar placerat pen svåråtkomlig plats skall en godkänd tvapolig strömbrytare installeras som garantar er en fullkomlig frankoppling frän natet i samband med overspänningsklass III, i enlighet med installationsbestämmlserna.

Varning! kontrollera innan fläktens krets ansluts med natspänningen att den fungerar korrekt och ar korrekt monterad.

Funktion

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare für spishällens belysning.

1. ON/OFF belysning

2. OFF motorer

3.-4.-5.Lag utblaseffekt (3.),medelhog 4. hog (5.).

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

Underhäll

Varning! Gör alltid fläkten strömlös innan nàgon typ av underhällsarbete ell er ren:göring inleds genom att sla ifràn bostadens huvudströmbrytare.

Fläkten skull rengöras ofta, savál invändigt som utvändigt (atminstone med sama unterhällsintervall som für fetti litren).

Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristende rengöring av apparaten och iced utförda filterbyten kan medfora brandrisk. Följ därfor ovanstäende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende på ett bristande unterhäll aller att dessa instruktioner inte respekterats. Observera att en bristande rengöring av apparaten och fi Itren kan medfora brandrisk. Folj)darfor ovanstænd instruktioner noga.

Fettfi Iter

Fig. 1-17

Filtret skall rengöras en gang i帽子en, med ett milt rengöringsmedel, for hand ell er i diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfi ltret av metall missfārgas utan att detta på nagot satt paverkar fi ltrets uppsugningsförmåga.

Kolfi Iter

(gäller endast fi Iterversionen)

Fig. 16

Type 20 LONG LIFE - Aktivt kolfi Itersom kan rengöras

Kolfi ltret kan tvattas varannan manad med varmt vatten och ett lampligt rengöringsmedel, aller i diskmaskin med 65^ (om fi ltret diskas i diskmaskin skull ett fullständigt program korasutan annan disk i maskinen).

Avlagsna allt over fl odigt vatten utan att skada fi I tret, ta direfter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100^ i 10 minuter.

Type 15 - Aktivt kolfi Iter som INTE kan rengöras

Kolfiltret mattas after en mer aller mindre lang tidsperiod beroende pa i vilken utstrackning fl akten anvands, pa typen av matlagning och hur regelbundet fettfi itren rengors. Det ar under alla handelier nodvändigt att ersätta kolfi Iterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller Återanvändas.

Byte av Lampor

Fig. 18

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har

svalnat innan ni vidrör dem.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

NO - INSTRUKSER FOR MONTERING OG BRUK

(kun med resirkulering av luften)

Fig. 16

Type 20 LONG LIFE - Vaskbart aktivtkullfi Iter

Type 15 - IKKE vaskbart aktivt kullfi iter
