PDB6131E - Dunstabzugshaube PROGRESS - Kostenlose Bedienungsanleitung

Marke	Progress
Modell	PDB6131E
Produkttyp	Dunstabzugshaube
Stromversorgung	220-240 V ~ 50 Hz
Maximale Leistung	20 W (Beleuchtung) + 200 W (Motor, geschätzt)
Beleuchtungstyp	Halogen 12 V - 20 W max, G4
Anzahl der Geschwindigkeitsstufen	3 Saugstufen
Mindestsicherheitsabstand (elektrisch)	50 cm
Mindestsicherheitsabstand (Gas/Kombi)	65 cm
Nutzungsversion	Abluft (Außenabführung) oder Umluft
Fettfilter	Waschbar monatlich (Hand oder Geschirrspüler)
Aktivkohlefilter (Umluftbetrieb)	Typ 20 LONG LIFE waschbar oder Typ 15 nicht waschbar (Austausch alle 4 Monate)
Außenreinigung	Feuchtes Tuch mit mildem Reinigungsmittel, kein Alkohol
Gewicht (geschätzt)	15-20 kg (schweres Gerät, benötigt 2 Personen)
Abmessungen (geschätzt)	Breite ~ 60 cm, Tiefe ~ 50 cm, Höhe variabel
Sicherheitsklasse	Überspannungskategorie III
Feuchtigkeitsschutz	Nicht spezifiziert (Standard-Haushaltsgebrauch)
Zertifizierungen	WEEE-Richtlinie 2002/96/EG

Häufig gestellte Fragen - PDB6131E PROGRESS

Wie installiere ich die Dunstabzugshaube PDB6131E richtig?

Die Installation muss aufgrund des Gewichts von mindestens zwei Personen durchgeführt werden. Halten Sie einen Mindestabstand von 50 cm über Elektroherden und 65 cm über Gas- oder Kombiherden ein. Befestigen Sie die Dunstabzugshaube gemäß den Anweisungen im Handbuch fest an der Wand oder Decke.

Welcher Sicherheitsabstand ist zwischen der Dunstabzugshaube und dem Herd einzuhalten?

Bei Elektroherden beträgt der Mindestabstand 50 cm. Bei Gas- oder Kombiherden beträgt er 65 cm. Wenn die Anweisungen Ihres Herdes einen größeren Abstand angeben, befolgen Sie diese.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten einmal im Monat gereinigt werden. Sie können sie von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm waschen. Das Spülen in der Spülmaschine kann zu Verfärbungen führen, beeinträchtigt jedoch nicht die Leistung.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Beim Aktivkohlefilter Typ 20 LONG LIFE ist er alle zwei Monate waschbar (heißes Wasser, Reinigungsmittel oder Spülmaschine bei 65°C). Das Polster muss alle 3 Jahre ausgetauscht werden. Beim nicht waschbaren Filter Typ 15 ersetzen Sie ihn spätestens alle 4 Monate.

Wie wechsle ich die Lampe der Dunstabzugshaube?

Trennen Sie zunächst die Dunstabzugshaube vom Stromnetz. Stellen Sie sicher, dass die Lampen kalt sind. Verwenden Sie ausschließlich Halogenlampen 12 V - 20 W max, Typ G4 (geeignet für offene Beleuchtung). Berühren Sie die Lampen nicht mit bloßen Händen.

Warum funktioniert meine Dunstabzugshaube nicht?

Überprüfen Sie, ob das Gerät richtig angeschlossen ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass die Dunstabzugshaube über das Bedienfeld eingeschaltet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Kann ich die Dunstabzugshaube ohne Filter verwenden?

Nein, es ist strikt untersagt, die Dunstabzugshaube ohne ordnungsgemäß montierten Fettfilter zu verwenden. Dies könnte den Motor beschädigen und eine Brandgefahr darstellen.

Wie kann ich von der Abluft- auf die Umluftversion umstellen?

Die Dunstabzugshaube ist für beide Betriebsarten ausgelegt. Im Abluftbetrieb leiten Sie die Luft über einen Kanal nach außen. Für den Umluftbetrieb installieren Sie einen Aktivkohlefilter (Typ 20 oder 15) und stellen Sie sicher, dass die Luft gefiltert und dann in den Raum zurückgeführt wird.

Welche regelmäßige Wartung ist erforderlich?

Reinigen Sie die Dunstabzugshaube innen und außen mindestens einmal im Monat. Die Fettfilter sollten monatlich gewaschen werden, und die Aktivkohlefilter je nach Typ gewartet oder ausgetauscht werden. Überprüfen Sie regelmäßig den Zustand der Lampen.

Was tun bei Überhitzung oder Brand?

Trennen Sie die Dunstabzugshaube sofort vom Stromnetz, wenn möglich. Verwenden Sie niemals Wasser bei einem Fettbrand. Benutzen Sie einen geeigneten Feuerlöscher oder decken Sie die Flammen mit einem Deckel ab. Lassen Sie das Gerät nach dem Vorfall von einem Fachmann überprüfen.

BEDIENUNGSANLEITUNG PDB6131E PROGRESS

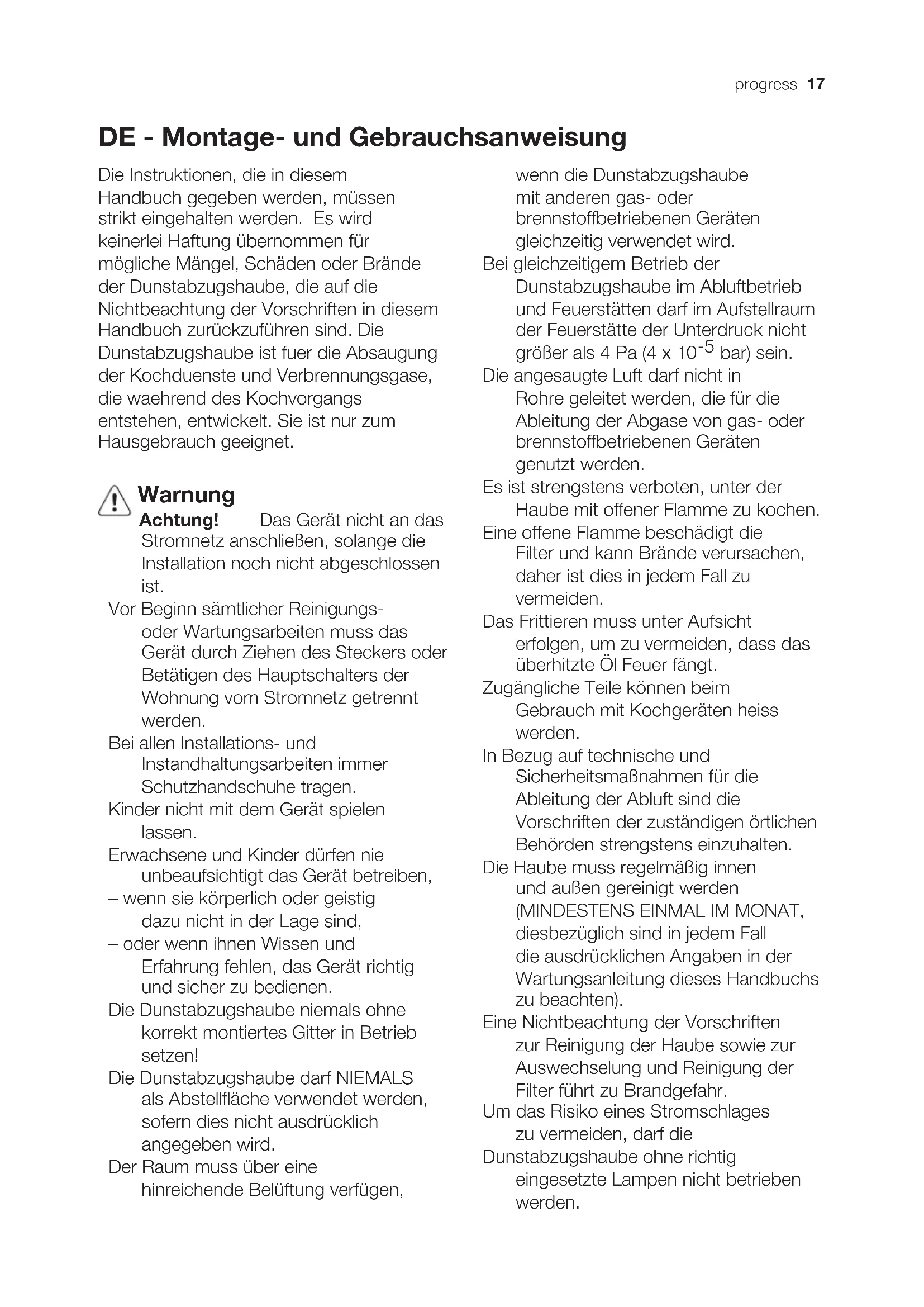

DE - Montage- und Gebrauchsanweisung

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch darüberzuführen sind. Die Dunstabzugshaube ist fuer die Absaugung der Kochduenste und Verbrennungsgase, die waehrend des Kochvorgangs entstehen, entwickelt. Sie ist nur zum Hausgebrauch geeignet.

Warning

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sãmtlicher Reinigungso der Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.
Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe/TRagen.
Kinder nicht mit dem Gerätspielena lessen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,
- wenn sie körperlich oder geistig dazu nicht in der Lage sind,
- oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.
Der Raum muss über eine hinreichende Beluftung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht großer als 4 Pa (4× 10^-5 bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.
Esiststrengstensverboten,unter der Haube mit offener Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daß ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.
Zugängliche Teile konnen beim Gebrauch mit Kochgeräten heiss werden.
In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßiginnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchszu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betriebenen werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorlegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerä einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll können ein solches Gerä durch unsachgemäß Entsorgung negative Konsequenz nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation

folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie diesen Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung thesees Produkts zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgerat

als auch als Umluftgerat

setzt werden.

Befestigung

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigen. Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

1. Schalter ON/OFF Beleuchtung
2. Schalter OFF der Absaugfungtion
3. • 1. • 1. geringe (3.), mittlere (4.), hochste

(5.) Saugstärke.

Bei starker Dampfentwicklung die hochste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon f芮 Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefahr 15 Minuten weiterlaufen zu halten.

Wartung

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen haufi gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfi Iter). Zur Reinigung ein mit fl üssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zusückzuführn sind.

Fettfi Iter

Bild 1-17

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfi Iter kann bei der Reinigung in der Spülmaschine abfürben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefi Iter

(nur bei der Umluftversion)

Bild 16

Type 20 LONG LIFE - Der waschbare Aktivkohlefi Iter

Der Aktivkohlefliiter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in thisem Fall den ollständigen Spulzyklus -ohne zusammenches Geschirr im Inneren der Geschirrspulmaschine - einschalten). Das überschüssige Wasser entfern, ohne darauf den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfern und diese be 100^ fur 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Type 15 - Der NICHT waschbare

Aktivkohlefi Iter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfi Iters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des

Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICTT:gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Bild 18

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampensich vergewissern, dass sie abgekühlt sind.

Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.

De gezogen lucht mag nicht afgevoerd
