BRUKSANVISNING CH 4000 EINHELL

1. Tekniska uppgifter 70

3. Tagande i bruk och funktion 70

4. Automatikdrift 73

5. Timerdrift (inställningstid) 73

8. Problem och lösningar 75

9. Översikt över hur störningar kan avhjälpas 77

10. Tekniska uppgifter 78

11. Funktionsbeskrivning 78

12. Beskrivning av säkerhetsanordningarna 79

13. Förvaring av oljekaminen under ett

längre driftsavbrott 81

14. Speciella säkerhetsåtgärder 81

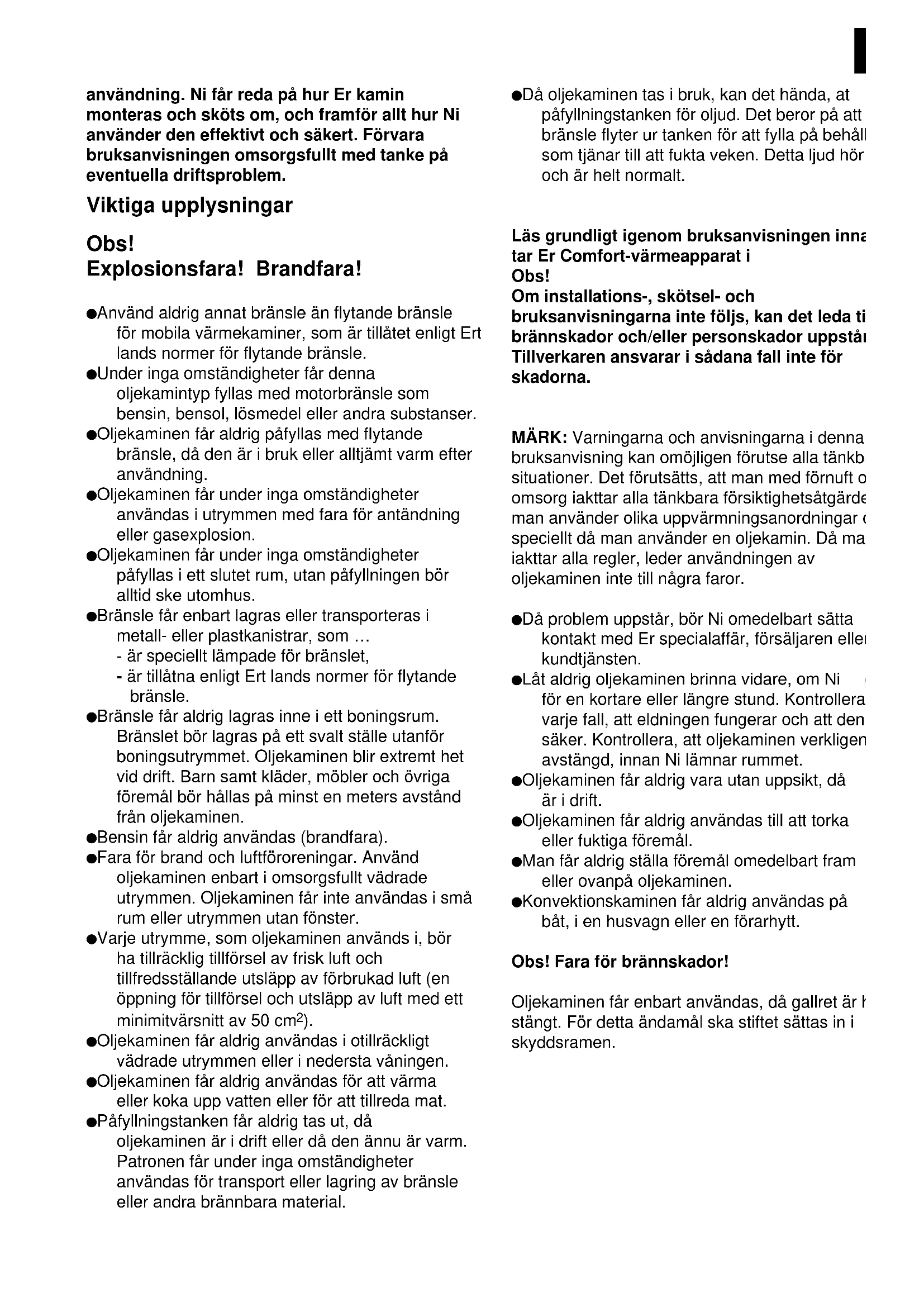

68användning. Ni får reda på hur Er kamin monteras och sköts om, och framför allt hur Ni använder den effektivt och säkert. Förvara bruksanvisningen omsorgsfullt med tanke på eventuella driftsproblem. Viktiga upplysningar Obs! Explosionsfara! Brandfara! Använd aldrig annat bränsle än flytande bränsle för mobila värmekaminer, som är tillåtet enligt Ert lands normer för flytande bränsle. Under inga omständigheter får denna oljekamintyp fyllas med motorbränsle som bensin, bensol, lösmedel eller andra substanser. Oljekaminen får aldrig påfyllas med flytande bränsle, då den är i bruk eller alltjämt varm efter användning. Oljekaminen får under inga omständigheter användas i utrymmen med fara för antändning eller gasexplosion. Oljekaminen får under inga omständigheter påfyllas i ett slutet rum, utan påfyllningen bör alltid ske utomhus. Bränsle får enbart lagras eller transporteras i metall- eller plastkanistrar, som … - är speciellt lämpade för bränslet, - är tillåtna enligt Ert lands normer för flytande bränsle. Bränsle får aldrig lagras inne i ett boningsrum. Bränslet bör lagras på ett svalt ställe utanför boningsutrymmet. Oljekaminen blir extremt het vid drift. Barn samt kläder, möbler och övriga föremål bör hållas på minst en meters avstånd från oljekaminen. Bensin får aldrig användas (brandfara). Fara för brand och luftföroreningar. Använd oljekaminen enbart i omsorgsfullt vädrade utrymmen. Oljekaminen får inte användas i små rum eller utrymmen utan fönster. Varje utrymme, som oljekaminen används i, bör ha tillräcklig tillförsel av frisk luft och tillfredsställande utsläpp av förbrukad luft (en öppning för tillförsel och utsläpp av luft med ett minimitvärsnitt av 50 cm

Oljekaminen får aldrig användas i otillräckligt vädrade utrymmen eller i nedersta våningen. Oljekaminen får aldrig användas för att värma eller koka upp vatten eller för att tillreda mat. Påfyllningstanken får aldrig tas ut, då oljekaminen är i drift eller då den ännu är varm. Patronen får under inga omständigheter användas för transport eller lagring av bränsle eller andra brännbara material. Då oljekaminen tas i bruk, kan det hända, at påfyllningstanken för oljud. Det beror på att bränsle flyter ur tanken för att fylla på behåll som tjänar till att fukta veken. Detta ljud hör och är helt normalt. Läs grundligt igenom bruksanvisningen inna tar Er Comfort-värmeapparat i Obs! Om installations-, skötsel- och bruksanvisningarna inte följs, kan det leda ti brännskador och/eller personskador uppstår Tillverkaren ansvarar i sådana fall inte för skadorna. MÄRK: Varningarna och anvisningarna i denna bruksanvisning kan omöjligen förutse alla tänkba situationer. Det förutsätts, att man med förnuft o omsorg iakttar alla tänkbara försiktighetsåtgärde man använder olika uppvärmningsanordningar o speciellt då man använder en oljekamin. Då ma iakttar alla regler, leder användningen av oljekaminen inte till några faror. Då problem uppstår, bör Ni omedelbart sätta kontakt med Er specialaffär, försäljaren eller kundtjänsten. Låt aldrig oljekaminen brinna vidare, om Ni g för en kortare eller längre stund. Kontrollera varje fall, att eldningen fungerar och att den säker. Kontrollera, att oljekaminen verkligen avstängd, innan Ni lämnar rummet. Oljekaminen får aldrig vara utan uppsikt, då är i drift. Oljekaminen får aldrig användas till att torka eller fuktiga föremål. Man får aldrig ställa föremål omedelbart fram eller ovanpå oljekaminen. Konvektionskaminen får aldrig användas på båt, i en husvagn eller en förarhytt. Obs! Fara för brännskador! Oljekaminen får enbart användas, då gallret är h stängt. För detta ändamål ska stiftet sättas in i skyddsramen.Reglering av rumstemperaturen Regleringen av rumstemperaturen bör vara angenäm. Om det blir för varmt i rummet, bör man öppna ett fönster för att vädra, men inte vrida på vekknoppen. Minskningen av eldningen genom att justera veken leder enbart till en otillräcklig förbränning, obehaglig lukt och eventuella risker för hälsan.

Modellnummer CH 4000 E Konvektortyp värmestrålning Värmeeffekt 4000 W Bränsleförbrukning 183-317 g/h Daglig kapacitet ca 12 timmar Bränsletank uttagbar bränsletank Bränsletankens volym 4,6 liter Tändningsanordning elektronisk Mått 77 x 47 x 59 cm Vikt 13,5 kg

Läs noggrant igenom bruksanvisningen. Den innehåller alla anvisningar för en korrekt användning och för en effektiv och säker montering av oljekaminen. Genom att genomgående studera bruksanvisningen, kan Ni utnyttja apparatens alla fördelar på bästa tänkbara sätt.

3. Tagande i bruk och funktion

Öppna bränsletankens lock och lyft ut påfyllningstanken. Tankens skruvlock skruvas av och tanken fy på med hjälp av handpumpen. Tankens skruvlock skruvas igen ordentligt fa (se till att skruvlocket inte sätts på snett) och påfyllningstanken placeras tillbaka in i kamin Stickkontakten sticks in i en vägguttag (230 50 Hz), tidsangivningen på bildskärmen blin Ställ in det aktuella klockslaget med tangent ”TIME Control”. Med tangenten ”HOUR” ställer Ni in timmen Kom ihåg att ställa in AM eller PM rätt! AM = förmiddag kl. 0-12; PM = eftermiddag kl. 12-24; med tangenten ”MIN” ställer Ni in minuterna Med tangenterna ”TIME Control” ser Ni den aktuella rumstemperaturen ”Room °C”, med tangenten ”High” kan Ni välja önskad rumstemperatur. Med tangenten ”TIMER” kan Ni ange önska påkopplingstid. Er Comfort-värmeapparat tä och startar då automatiskt. Då den är inställ ”TIMER”-drift, kopplas apparaten igen automatiskt bort efter en timmes driftstid. Tangenten ”TIME Ope. ON”; med den här tangenten aktiveras den angivna påkopplingstiden. Tangenten ”3 HR Ope. ON”; med den här tangenten kan Ni aktivera en 3 timmars automatisk drift. Den här funktionen har inge kontakt med ”TIMER Ope. ON”. Tangenten ”ON”; med den här tangenten sä apparaten igång (påkoppling). Tangenten ”OFF”, med den här tangenten bortkopplas apparaten. Ni har nu tre möjligheter att sätta igång apparaten.

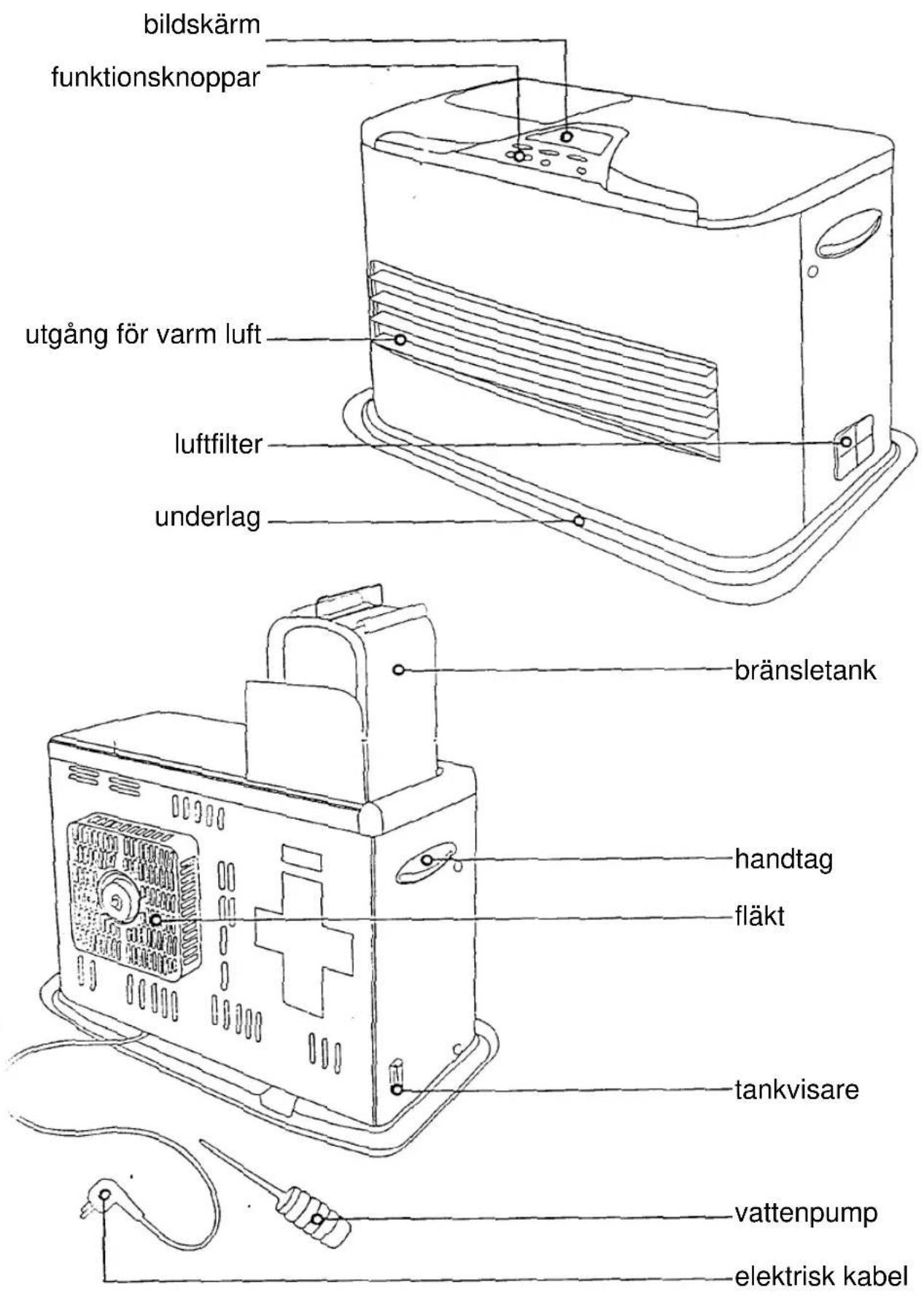

70bränsletank bildskärm handtag fläkt tankvisare vattenpump elektrisk kabel funktionsknoppar utgång för varm luft luftfilter underlagS

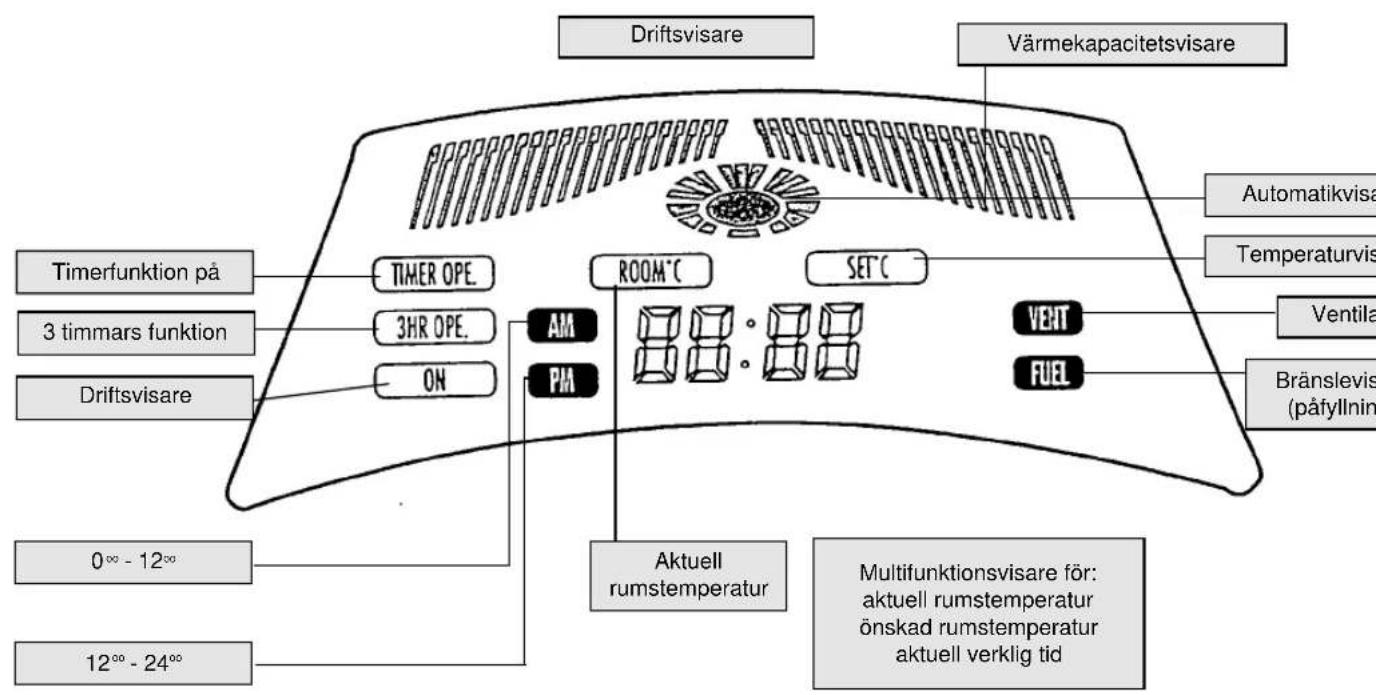

Värmekapacitetsv isare Driftsvisare Automatisk drift Aktuell tidsinställning Temperaturinstä ning Timer inställning Bekräftelsetange nt Timer inställning Driftsknopp 3 timmar Påkopplingsknop p / Ständig drift Avstängningsknopp Manöverpanel med multifunktion CH 4000 E (elektronik) Driftsvisare Temperaturvis Ventila Multifunktionsvisare för: aktuell rumstemperatur önskad rumstemperatur aktuell verklig tid

Bränslevis (påfyllnin Timerfunktion på Driftsvisare 3 timmars funktion Aktuell rumstemperatur Värmekapacitetsvisare Automatikvisa4. Automatikdrift a) Tryck tangenten ”ON”. Signaltonen kan höras, bildskärmen visar ON. b) Efter ca 2,5 minuters uppvärmning startar apparaten automatiskt. c) Bildskärmsrutan [ ] visar sig. d) Efter ca 3 minuter visar sig på bildskärmen meddelandet [ ]. Först nu brinner brännaren ordentligt och automatiken är i full drift. Rutan [ ] blinkar ständigt på olika ställen. Obs! Vid tändningsproceduren kan det uppstå en lätt förnimbar otrevlig lukt och lätt rök. Det här är helt normalt och det upphör genast igen. e) Apparaten värmer bara så länge tills den kopplas bort med ”OFF”-tangenten eller tills den har uppnått den temperatur, som den för tillfället är inställd på. f) Temperaturen ställs in med tangenten ”TIME Control”. g) När Ni trycker på endera tangenten syns på bildskärmen meddelandet: aktuell rumstemperatur Room °C

Med tangenterna ”HIGH + LOW” kan Ni ställa in önskad temperatur (SET)-sida. Rumstemperaturen ”Room °C” visas ständigt aktuell. Känslosprötet för temperaturen står ut nere på apparatens baksida (Obs! Skada den inte!). MÄRK: När Ni höjer eller sänker temperaturen i förhållande till den aktuella rumstemperaturen, höjs eller sänks värmekapaciteten automatiskt. Det ger också synligt utslag på bildskärmen

När den önskade temperaturen är inställd, kan Ni, om Ni så vill, ställa tillbaka bildskärmsrutan att visa det aktuella klockslaget. Det räcker med att enbart trycka på endera av ”TIME-Control”- tangenterna. h) Apparaten stängs av helt med tangenten ”OFF”.

5. Timerdrift (Förtidsinställning för

påkoppling) a) Med tangenterna ”TIMER” ställer Ni in den önskade påkopplingstiden på ”AM” eller ”PM b) Nu kan Ni ännu samtidigt ställa in den önska temperaturen med tangenterna ”Temperatur Control”. Ni kan emellertid även ställa in temperaturen i efterhand då apparaten reda automatiskt inställd. c) Bekräfta med tangenten ”TIMER Ope. ON”, ”TIMER” blinkar. d) Apparaten blir nu automatiskt påkopplad vid angivna klockslaget. Det fungerar emellertid bara, om det aktuella klockslaget även har b inställt. e) Apparaten fungerar nu i denna driftinställnin en timmes tid och blir sedan automatiskt bortkopplad. Innan timmen är slut hör man e ljudsignal. Ni kan också själv stänga av apparaten innan tiden är slut med ”OFF”- tangenten.

6. 3 timmars funktion

a) Med tangenten ”3 HR Ope. ON” startar Ni apparaten automatiskt för en 3 timmar lång driftstid. Sedan blir apparaten automatiskt bortkopplad. b) Tryck tangenten ”3 HR Ope. ON”, rutan ”3 H ON” visar sig på bildskärmen och blinkar tills apparaten arbetar för fullt. Därefter syns ruta ständigt. Tändningsproceduren startar automatiskt på det sätt som beskrivits här ov c) Innan den tredje timmen är slut hörs igen en signal och rutan ”3 HR ON” börjar på nytt at blinka. d) Med ”OFF”-tangenten kan apparaten stänga redan innan tiden tagit slut. MÄRK: Efter varje avstängningsprocedur, obero av vilken av de tre driftsinställningarna det hand om, är ventilatorn ännu igång i ca 2 minuters tid att förhindra värmestockning i apparaten. Bildskärmsmeddelanden VENT + ”E 04” -meddelande på bildskärmen När den här rutan lyser och man kan höra en sig måste rummet vädras för syretillförselns skull. T på ”OFF”-tangenten. Efter tillräcklig vädring kan starta apparaten helt normalt igen.FUEL + ”E 07”-meddelande på bildskärmen När den här rutan lyser och man kan höra en signal, måste det fyllas på bränsle. Elektroniken ger en signal ca 40 minuter innan bränslet tar slut. När det inte längre finns något bränsle, tänds rutan FUEL och ”E 07” med en signal. Tryck tangenten ”OFF”. När bränsle har fyllts på, kan apparaten igen tas i bruk. Rengöring av luftfiltret Luftfiltret befinner sig på sidan av apparaten. Rengör luftfiltret med en dammsugare eller rent vatten och torka det, så att det kan användas igen. Nedsmutsade filter förorsakar störningar. ➔ Kontrollera alltid om filtret är nedsmutsat, då brännaren har varit ur bruk en längre tid. Obs! Sugöppningen bakom luftfiltret är placerad så, att förbränningen ska ske så bra som möjligt. Luftspjället får inte ställas om. Då servicearbete utförs, får enbart servicepersonal ställa in spjället. Automatisk funktionskontroll De nyaste funktionskontrollmekanismerna möjliggör en optimal värmeeffekt och en effektiv förbränningskvalitet. Den upprepade förbränningsövervakningen, som automatiskt utförs med jämna intervaller garanterar att den temperatur, som är önskad och inställd ständigt anpassas automatiskt. Egendiagnos system Om en störning uppstår, hänvisar kontrollpanelen till det med ett nummer. Därigenom kan man vanligtvis själv avhjälpa störningen. Bränsletillförselstopp vid otillräcklig förbränning Lukt- och förbränningsgaser minimeras med ett system, som släcker elden snabbt. Genom en modern övervakning av förbränningskvaliteten bortkopplas varmluftventilatorn 10 sekunder innan lågan slocknar. Efter ca 2 minuter ska ventilatorn kopplas på för en kort stund, för att förhindra att värme lagras i apparaten. Infraröd och varm luft är integrerade genom keramikskiktet Keramikskikt avger infraröd strålning, som är bra för hälsan. Använd enbart petroleum av bra kvalitet. Det kan uppstå eld, om Ni använder lättantändliga bränslen som t.ex. bensin, förtunningsmedel o.a. Vädra ständigt rummet. Då Ni använder apparaten, bör Ni se till att rummet vädras tillräckligt, minst 1-2 gånger timmen. För lite syre leder till dålig förbränni vilket i sin tur leder till att toxisk kolmonoxid uppstår. Ställ inte något lättantändligt material i närheten av apparaten. Låt bli att använda eller lagra brännbart exp material (som t.ex. spray, förtunningsmedel, gasflaskor osv.) i apparatens närhet. Håll papper på avstånd från apparaten oc bli att röra den. Kom ihåg att det kan uppstå eld och att det består förbränningsfara på grund av den hö lufttemperaturen. Låt aldrig barn vistas i närheten av apparate utan uppsikt. Läs noga igenom vilka möjligh det finns att koppla bort apparaten. Tryck på avstängning eller dra helt enkel stickkontakten ur vägguttaget om det up problem. Bevara sinneslugnet! Använd apparaten enbart för uppvärmnin Torka inga klädesplagg på apparaten, efters det kan leda till överhettning. Försäkra Er om att apparaten är avstängd innan Ni lämnar rummet, som det eldas i Ställ om eller bär apparaten enbart, då de avstängd. Det är mycket farligt, om värmeapparaten fa omkull, då den är i bruk. Stäng bränsletankens lock. När locket är snett på eller inte är tätt slutet, det risk för brand. Bränsle rinner ut och smu ned golvet. Håll alltid luftfiltret rent. När luftfiltret är nedsmutsat med damm eller främmande partiklar kan brännarens låga slockna eller en ren förbränning är inte läng möjlig.

Håll ett säkerhetsavstånd till apparaten. Se till att ett avstånd av minst 1,5 m till allt brännbart material som gardiner, trä osv. bibehålls. Överhettning kunde leda till brand. Ställ apparaten på en jämnt underlag. Undvik lutande ytor eller vibrerande underlag. Det finns risk för brand, om apparaten faller omkull. Ställ apparaten på ett dragfritt ställe. Undvik att placera apparaten så, att den blir utsatt för drag. Undvik också ställen, där man flitigt går förbi. Det kunde nämligen leda till onormal förbränning. Undvik att ställa apparaten i solsken. Undvik att ställa apparaten i direkt solsken eller bredvid föremål, som utstrålar hög hetta. Undvik att placera apparaten på dammiga och fuktiga ställen. Undvik dammiga och fuktiga ställen, för det kunde leda till att damm och andra främmande partiklar hamnar i luftfiltret eller förorsaka andra störningar. Undvik placering, som är olämplig för apparaten. Undvik att placera apparaten på ställen, där spraydimma eller kemikalier används, t.ex. i frisörsalonger, lackeringsinrättningar och företag, som tillverkar kemiska produkter. Rengöring av apparaten Damm, som befinner sig på ventilatorns och varmluftutgångens säkerhetsgaller, bör rengöras oftare än en gång i veckan. Det kan man lätt utfö med en dammsugare. Rengöring av oljefiltret Vrid oljefiltret, som befinner sig under tanken, åt vänster och dra ut det. Rengör oljefiltret med ren bränsle. Om det har samlats mycket smuts på oljefiltret, torkar Ni också bort oljan inuti den fast installerade tanken. Märk: Främmande partiklar och smuts inuti den tanken förorsakar lukt och förstoppar den magnetiska pumpen. Placera oljefiltret enligt markeringarna på den fa tanken och vrid igen in det till höger. RENGÖR ALLTID FILTRET, NÄR NI FYLLER PÅ BRÄNSLETANKEN. Vid en längre paus i användningen av appara Töm bränsletanken och den fasta tanken i appa med handpumpen. Torka bort dammet från apparaten och förvara den på ett ordentligt vädr ställe.

8. Problem och lösningar

Tändning och avstängning Störningar Orsaker och avhjälpningsmöjligheter Apparaten för ett lätt oljud ca Det är normalt vid tändning. 10 sek. efter tändningen Vit rök och lukt kommer från Lukten av rostskyddsolja eller damm, som förekommer apparaten. vid första användningen eller efter en längre lagring försvinner efter 1-2 timmars användning. Apparaten tänds inte vid första Det finns eventuellt luft i bränsleledningen, framför allt användningen. efter en längre lagring eller den första användningen. I vissa fall leder det till oljud. Upprepa tändningen flera gånger. Lågan blir lysande röd: Det här kan ske under följande omständigheter och ingenting är fel. Apparaten förbränner i närheten av hav Apparaten förbränner dammig luft. Apparaten bränner omgiven av fuktig luft. Apparaten bedrivs i närheten av e samtidigt fungerande luftfuktighetsreducerande apparat.S

Störningar Orsaker och avhjälpningsmöjligheter Det hörs oljud som påminner om Det här kan hända, när petroleum flyter från reservtanke rinnande vatten. till brukstanken. Det är normalt. Bränsle droppar. Kontrollera tankens lock och skruva det ordentligt fast. FUEL-signallampan lyser till trots Kontrollera om det har samlats vatten i tanken eller om tillräcklig mängd bränsle i tanken. några andra substanser har lagrats på oljefiltret. Avlägs det. Vad betyder dessa hänvisningar? När Eftersom Orsaker/Hjälp Apparaten stannar efter en viss Säkerhetssystemet är Tryck på ON eller på 3- användningstid vid ”program- aktiverat efter 1 timmes timmars-ON-knoppen merad användningstid”. användningstid. FUEL/bränsle. Bränslet håller Tryck på STOP-knoppen, Lampan blinkar. på att ta slut. fyll på petroleum och sätt på nytt igång apparaten. Apparaten slocknar efter en Säkerhetssystemet är Tryck på 3-timmars-ON- viss tid. aktiverat efter mer än 3 knoppen för ytterligare 3 timmars användningstid. timmars användning. Eller tryck på ON för ständig användning. Bildskärmen lyser inte till. Stickkontakten är inte i Placera stickkontakten i vägguttaget. vägguttaget.9. Översikt över hur störningar kan avhjälpas Meddelande Orsaker Apparaten tänds inte Hjälpåtgärder Meddelande om störning Alla meddelanden är avstängda Apparaten stannar Det uppstår lukt Gulaktig färg med bottensats Bara ventilatorn är i gång Motorn är inte i gång Stickkontakten har inte Skuffa kontakten ända in. placerats i vägguttaget. 000 Strömavbrott Koppla på 3 timmars eller ständig användning. E03 Dålig tändning Rengör tanken, avlägsna vatten och smuts. Avlägsna damm från luftfiltergallret. E04 Förbränning utan tillförsel Vädra! Avlägsna smuts! av frisk luft från luftfiltergallret. E05 Överhettningsmekanismen Kontakten bör igen skuffas har blivit utlöst. in i vägguttaget, apparaten startas för kontro Ta vid behov kontakt med kund- tjänsten. E06 Den automatiska bortkopplingen Tryck på OFF/AUS och har blivit utlöst. sätt igen igång apparaten. E07 FUEL-lampan blinkar. Fyll på tanken. Avlägsna smutsavlagringar f oljefiltret. E08 ”E08” eller ”E12” lyser till Tryck på OFF/AUS och på bildskärmen. sätt igen igång apparaten. E09 Meddelandet ”E09” Tryck på OFF/AUS och sätt igen igång apparaten. E14 Hög rumstemperatur Koppla på apparaten först när rumstemperaturen har sjunkit under 30°C. E16 Utloppet för varm luft är blockerat. Överhettningsmekanismen har blivit utlöst. Avlägsna hindret och starta på nytt. Om samma störningar förekommer upprepade gånger, bör Ni kontakta kundtjänsten.S

10. Tekniska uppgifter

Typbeteckning CH 4000 E Typ Komfortvärmeapparat Tändning Högspänningständning Ström Växelström 230 V – 50Hz Överströmsskydd 250 V – 5 Amp. / 250 V – 630 mA (Använd andra säkringen 2EA) Använt bränsle petroleum Tankens innehåll 4,6 l Åtgång gr/timme 183 min. / 317 max. Kapacitet Watt-kW 2200 min. / 3800 max. Ständig användning 14 – 26 timmar Apparatens yttre mått 590 x 470 x 770 mm (höjd, djup, bredd) Vikt 13,5 kg Tillbehör Handsugpump Säkerhetsmekanism Automatisk bortkoppling, säkring för strömavbro bortkoppling vid överhettning, 3 timmars bortkop mekanism, säkring vid otillräcklig förbränning, bortkopplingsautomatik vid för hög rumstemperatur, bortkoppling vid överspänning varnsignal för bränsle. Strömåtgång Vid stark förbränning 36 Watt

11. Funktionsbeskrivning

Nr Funktion Beskrivning 1 Tidsinställningsur Förprogrammering av tiden eller för den tid när Ni komm hem. Apparaten kopplas automatiskt bort en timme efte påbörjad användning, om den startats med timer. Innan ställer in timern, bör absolut den exakta aktuella tiden va inställd. Timern blinkar efter att knoppen trycks. 2 3 timmars användn. Används när 3 timmars användning önskas. Stickkontak skuffas in och knoppen för 3 timmars användning trycks Bildskärmen visar 3 timmars användning. Om knoppen 3 timmarsanvändning trycks ned en gång till under användning, förlängs tiden med ytterligare 3 timmar. 3 ON-meddelande Tryck på, när ständig användning önskas. Se även bruksanvisningen. Om luften i rummet är dålig, kan det bli nödvändigt at vädra 1-2 ggr i timmen. 4 Meddelande Anger rumstemperaturen. Meddelar värden mellan 0 oc Rumstemperatur 40°C. Värden, som underskrider noll uppges med 00 oc värden, som överstiger 40°C, får också värdet 40.Nr Funktion Beskrivning 5 Meddelande Visar önskad temperatur. Den omfattar 0-30°C. *När Program.temperatur apparaten tas i bruk första gången, har den temperaturinställningen 20°C. 6 Vädringsmeddelande Det här meddelandet lyser till, när det finns för lite kolmonoxid pga. dålig förbränning och bristfällig tillförse av frisk luft. Bild-skärmen visar ”E04” VENT. 7 Meddelande FUEL När petroleumet är förbrukat, en alarmsignalton ljuder o meddelar. På bildskärmen ”E07”-FUEL. 8 Tidsinställning Den aktuella tiden kan justeras. AM och PM kan ställas skilt för sig. Bildskärmen visar AM; PM minuter och timmar. 9 Temperaturkontroll- Denna kan användas till att ställa in önskad temperatur. funktion Bildskärmen visar 12-30°C. 10 Bortkopplings- Finns till för att koppla bort apparaten eller när man inte funktion hemma, för att stoppa lukt och inte förbränd gas. Varmlufts-ventilatorn stängs av 10 sekunder tidigare. På detta sätt kan man förhindra snabb släckning, som utför genom att långsamt minska lågan medan apparaten änn är i gång.

12. Beskrivning av säkerhetsanordningarna

Nr Säkerhets- Beskrivning anordning 1 Automat. bortkopp- Säkringen kopplar bort brännaren, när temperaturen är lingssäkring mellan 7-20°C. Bildskärmen visar E06. För att lösa bortkopplings-säkringen trycker Ni på OFF-knoppen. 2 Överhettnings- För att ställa av lågan, när apparaten råkar ut för skydd överhettning på grund av brännaren. Bildskärmen visar E16.Termostate auto-matiskt inställt för att koppla bort vid 90°C och kopp på vid 70°C. För att lösa bortkopplingen trycker Ni på O knoppen. 3 Överspännings- Kopplar bort vid överspänning. Säkringen har en kapaci skydd av 250V-5A/630mA. Om det är nödvändigt, ska säkringe bytas ut. Starta därefter på nytt (bara en elektriker får ut det). 4 Säkring vid ström- Denna säkring frigörs vid strömavbrott, om apparaten va avbrott igång. Bildskärmen visar 000, när strömavbrottet är slut För förnyad start trycker Ni på knoppen 3-timmar-ON ell ON-knoppen. Vid dålig tändning under tändningsproceduren kan tändnings-säkringen frigöras. kontroll av lågan styr denna procedur.S

Nr Säkerhets- Beskrivning anordning 5 Tändningssäkring Bildskärmen visar E003. Säkringen kan frigöras med OF knoppen. 6 Ström- och syrebrist- Säkringen kopplar bort på grund av strömbrist; lågan försämras säkring och syretillförseln är otillräcklig. Bildskärmen visar E04 och VENT. Säkringen kan frigöras genom att trycka på OFF knoppen. 7 Rumstemperaturen Apparaten stannar, när rumstemperaturen stiger över 30°C. stiger för högt. Bildskärmen visar E14. Rumstemperatursäkringen befin sig på apparatens baksida. Säkringen kan frigöras med OFF-knoppen. 8 Överhettningssäk- Brännaren kopplas bort vid överhettning via termostatet ring vid för hög brännaren. Bildskärmen visar 05. För att frigöra säkringe brännartemperatur drar Ni först ut stickkontakten och skuffar sedan in den igen. För att kyla av brännaren, låter Ni ventilatorns mot vara igång i två minuters tid. 9 Alarm för oljetill- Alarmen frigörs, när det resterande bränslet i reservtank försel upp-visar en lägre nivå än minimimängden. Apparaten växlar från hög till låg kapacitet och stannar av efter 40 minuter. Bild-skärmen visar E07-FUEL. För att avsluta alarmen trycker Ni på OFF-knoppen och fyller på den avtagbara tanken och startar på nytt. Ifall rumstemperaturen är lägre än 13°C, ska Ni hålla apparaten igång med hög brännkapacitet. 10 Ventilatorns skydds- När ventilatorns hastighet är lägre än den inställda hastigheten, mekanism leder det till en otillräcklig förbränning. Så stannar apparaten. Bildskärmen visar E12. För att frigöra säkringen trycker på OFF-knoppen. 11 Förbränningskvalitet Fläktmotorns hastighet är inte normal, eller förbrännings Problem, driftstopp temperaturen är lägre än det inställda värdet. Bildskärm visar E08. För att frigöra säkringen trycker Ni på OFF- knoppen. 12 Feltändningssäkring Stoppar förbränningen, eftersom ingen låga kunde vidkännas eller lågans längd var otillräcklig. Bildskärmen visar E09. För att frigöra säkringen trycker Ni på OFF- knoppen.13. LAGRING AV OLJEKAMIN UNDER

LÄNGRE DRIFTSAVBROTT

Om följande anvisningar följs noggrant, kommer oljekaminen att vara lika effektiv och pålitlig även nästa säsong. Spola ur tanken med lite bränsle och skölj efter. Blanda aldrig vatten med bränslet, eftersom det kan leda till rostskador inuti tanken. Töm allt bränsle, som blivit kvar i kaminen, ända till sista droppen (genom att bränna slut bränslet). Då tanken är tom, ska kaminen ännu tändas. Skruva veken så högt upp det går och låt den brinna helt slut (ca 1 timme). Denna procedur bör ske utomhus. Ta ut batterierna. Torka ordentligt av bränsletanken inuti. Samtliga kol- eller sotspår, som eventuellt har samlats på vekjusteraren, vekföringen eller på brännaren ska avlägsnas med en skruvmejsel och / eller en borste. Angeläget ur korrosionsskyddsaspekt är att batterierna avlägsnas ur oljekaminen innan den placeras för lagring. Vid lagringen bör man tänka på att veken befinner sig på sin lägsta höjd och att avstängningsautomatiken är uppreglad. Oljekaminen ska lagras med sitt ursprungliga förpackningsmaterial i sin ursprungliga kartong. Bruksanvisningen bör förvaras omsorgsfullt. Oljekaminen bör lagras i ett väl vädrat utrymme.

Var får man använda komfortvärmeapparaten? Oljekaminen får enbart ställas på en jämn vågrät yta. Oljekaminen får inte ställas i genomgångsutrymmen, som t.ex. en ingång eller en utgång, och den får inte utsättas för luftdrag. Oljekaminen får inte ställas under en skorsten. Kaminen ska inte användas i utrymmen, där temperaturen redan överskrider 30°C. Bör inte användas i närheten av gardiner eller brännbara föremål av vilket slag som helst. Ska inte användas i husvagnar, på båtar eller i förarhytter. Oljekaminen får aldrig lämnas utan uppsikt, då den är i drift. Hur sköter man komfortvärmeapparaten? Före användning bör bruksanvisningen läsas Hur sköter man komfortvärmeapparaten? Före användning bör bruksanvisningen läsa grundligt igenom. Efter att veken tänts enligt bruksanvisningen Ni kontrollera, om den brinner normalt. En fö hög veke eller en upphöjd brännare kan förorsaka en onormal förbränning, som kan farlig. En fel inställd veke kan föranleda rökutveckling, obehaglig lukt, dålig förbränni avlagring av kol på veken och förkorta veken livstid. Kaminen bör användas i utrymmen, som ka vädras grundligt. Använd aldrig kaminen i utrymmen, där det brännbara ångor och gaser. Kaminen får aldrig utnyttjas till torkning av k Kaminen får aldrig transporteras, när den är bruk. Kaminen får aldrig användas till att värma el koka mat. Rör aldrig den övre plattan eller frontgallret, det brinner i kaminen, eftersom dessa ytor b brännheta. Lämna aldrig kaminen utan uppsikt, då den bruk. Före läggdags bör man noga kontrolle att kaminen verkligen är avstängd. Om kaminen inte kan stängas av med hjälp avstängningsautomatiken, ska tanken genas ut. Ifall lågan brinner vidare som i normala fa kan kaminen vara i bruk tills bränslet har bru upp och lågan slocknat. Ifall brännaren inte en normal låga, utan lågorna slår höga och brännaren inte kan stängas av med hjälp av avstängningsautomatiken, måste den släcka med en eldsläckare med “A-B-C“-pulver. Eft sådan insats får apparaten inte tas i bruk inn den har setts över eller reparerats på en specialverkstad. Man får enbart använda sådant bränsle, som tillåtet enligt Ert lands normer för flytande bränsle. Brännaren får aldrig läggas i vatten (rostfara Kontroll och skötsel av komfortvärmeappara Fråga Er specialaffär om råd, när det uppstå problem med värmeapparaten!I
