Produkttyp	Sladdlös borrskruvdragare
Märke	Festool
Modell	CXS Li 1 5 Plus
Motorns spänning	10,8 V
Tomgångshastighet (1:a växeln)	0 - 400 min⁻¹
Tomgångshastighet (2:a växeln)	0 - 1200 min⁻¹
Max. vridmoment (mjukt/hårt underlag)	10 / 16 Nm
Justerbart vridmoment	0,2 - 2,4 Nm
Borrchuck, spännområde	1 - 8 mm
Max. borrdiameter (trä/metall)	12 / 8 mm
Verktygsfäste i borrspindeln	1/4"
Vikt utan batteri, med Centrotec-chuck	0,7 kg
Batteri	BP-XS, Li-Ion, 10,8 V, 1,5 Ah, 3 celler
Laddare	MXC, ingång 220-240 V~, 50/60 Hz, utgång 10,8 V=, laddström typ. 2,8 A
Laddningstid (80 % / 100 %)	Cirka 23 / 35 minuter
Tillåten driftstemperatur	-10 °C till +40 °C
Batteriets laddningstemperatur	0 °C till +45 °C
Laddarens skyddsklass	II
Ljudtrycksnivå LpA	65 dB(A)
Ljudeffektsnivå LWA	76 dB(A)
Vibrationsemissionsvärde (borrning i metall)	3,0 m/s²
Avsedd användning	Borrning i metall, trä, plast och liknande material; skruvning och fastdragning av skruvar
Underhåll och skötsel	Rengör ventilationsöppningar och kontakter; reparation endast av tillverkare eller auktoriserad verkstad

Vanliga frågor - CXS Li 1 5 Plus FESTOOL

Vilken batterityp använder Festool CXS Li 1 5 Plus?

Batteriet är ett BP-XS litiumjon (Li-Ion) på 10,8 V och 1,5 Ah med 3 celler.

Vilka är laddningstiderna för batteriet?

Med MXC-laddaren kan snabbladdning uppnå 80 % på cirka 23 minuter och 100 % på cirka 35 minuter.

Vilka hastigheter finns tillgängliga på denna borrskruvdragare?

Apparaten har två hastigheter: 1:a växeln från 0 till 400 varv/min och 2:a växeln från 0 till 1200 varv/min.

Vad är det maximala vridmomentet för Festool CXS Li 1 5 Plus?

Det maximala vridmomentet är 10 Nm på mjuka underlag och 16 Nm på hårda underlag. Vridmomentet är justerbart från 0,2 till 2,4 Nm.

Vilka max borrdiametrar kan uppnås?

Den maximala borrdiametern är 12 mm i trä och 8 mm i metall.

Hur ställer man in skruvdragningsmomentet?

Använd vridmomentjusteringsratten [1-1] på apparaten. Markeringen [1-3] visar det inställda värdet. Position 1 motsvarar det lägsta vridmomentet och borrsymbolen motsvarar det maximala vridmomentet.

Vad gör man om batteriet är för varmt för att laddas?

MXC-laddaren visar en fast röd LED när batteriets temperatur ligger utanför tillåtna gränser (0 °C till 45 °C). Låt batteriet svalna tills det når en temperatur inom detta intervall.

Hur ändrar man rotationsriktningen?

Använd omkopplaren [1-5]: tryck den åt vänster för högerrotation, åt höger för vänsterrotation.

Vad betyder laddarens ljussignaler?

Fast gul LED: laddaren är driftklar. Snabb blinkande grön LED: laddning med maximal ström. Långsam blinkande grön LED: batteriet laddat till 80 %. Fast grön LED: batteriet fulladdat. Blinkande röd LED: allmänt fel. Fast röd LED: batteritemperatur utanför gränserna.

Hur underhåller man borrmaskinen och batteriet?

Håll ventilationsöppningar och kontakter rena. Förvara batteriet på en torr och sval plats (5-25 °C). För längre förvaring, ladda batteriet till 40 % kapacitet. Reparationer får endast utföras av tillverkaren eller en auktoriserad Festool-verkstad.

BRUKSANVISNING CXS Li 1 5 Plus FESTOOL

Varning! Läs och följ alla sakerhetsanvisningar och instruktioner.0m man inte följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra persorskador.

Spara alla sakerhetsanvisningar och andra anvisningar for framtida bruk.

Med begreppet "Elverktyg" som används i sakerhetsanvisingarna menas nätdrivna el- verktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

1.2 Maskinspecifika sakerhetsanvisningar

• Håll endast i de isolerade handtagsytorna på verktyget när du ut För arbeten där insatsverktyget eller skruven kantraffa dolda elledningar. Om insatsverktyget ellerskruvenkommen i kontakt med en strömforande ledning,kan även verktygets metall-delar blistromforande och ge elastötar.
• Denna batteriladdare fär användas av barn over 8 År, personer med nedsatt fysisk, sensorisk eller mental formåga eller av personer med lite erfarenhet och kunskap, sö长远e som de hälls under uppsikt eller har fätt lara sig hur man använder laddaren säkert och vilka risker felhantering kan medföra. Barn fär inte leka med apparaten. Ren-göring och unterhäll fär inte utforas av barnutan uppsikt.

• Använd lamplig personlig skyddsutrustning: hörskyldd, skyddsglasögon, and-ningsskydd vid dammiga arbeten, skyddshandskar vid bearbetning av grova material och vid verktygsväxling.

OBS! Rekyl

Vridning: Koppla genast ifràn verktyget!

• Ström brytaren fär inte spärras För länge!
  -Batteriet och laddaren fär inte öppnas!
• Skydda laddaren mot metalldilar (t.ex. metallspan) och vätskor!
• Användinte batterierller batteriladdare av andra fabrikat!
• Skydda batteriet mot värme, även t.ex. langvarig solstrålning och eld.
• Försök aldrig släcka brinnande Li-jon-batterier med vatten! Använd sand eller brandfilt.
• Kontrollera kontakten och kabeln regelbundet for att undvika risker, och låt en auktoriserad serviceverkstad byta ut dem om de ar skadade.
• Dra ut nätkontakten ur eluttaget nar laddaren inte sca användas.

1.3 Emissionsvärden

De varden, som fastställts,enligt EN 60745,uppgar vanligtvis till:

Ljudtrycksniva L

$$ \mathrm {P A} = 6 5 \mathrm {d B} (\mathrm {A}) $$

Ljudeffektniva L

Osakerhet K = 3 dB

$$ \mathrm {W A} = 7 6 \mathrm {d B} (\mathrm {A}) $$

Använd hörsselskydd!

Svängningsemissionsvärde A_h (vektorsumma for tre riktninger) och osäkerhet K faststälda enligt EN 60745:

Borra i metall a h = 3,0m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Skruva a _h = 4,0 m^2/s^2

$$ K = 1. 5 \mathrm {m} / \mathrm {s} ^ {2} $$

De angiva emissionsvardena (vibration, olud)

-anvandsformaskinjamforelse,
- kan även användas for preliminär uppskattning av vibrations- och bullernivån under arbetet,
- representative elverktygets huvudsakliga användningsområden.

Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt underhäll. Observera maskinens tomgang- och stillestandstider!

2 S y m b 0

Läs bruksanvisningen/anvisiningarna!

Använd hörsselydd!

Använd arbetshandskar!

Använd skyddsglasögon!

Tillhör inte till kommunalavfall.

3 Tekniska data

Batteri-borr/skruvdragare CXS
Motorsprüning 10,8 V
Tomgångsvarvalt *	1:a växeln 0 - 400 varv/min
	2:a växeln 0 - 1200 varv/min
Max vridmoment
Mjuk/hård skruvning	10/ 16 Nm
Justerbart vridmoment	0,2 - 2,4 Nm
Borrchuckens spännområde	1 - 8 mm
Borrdiameter max
Trä/metall	12/ 8 mm
Verktygsfäste i borrspindel	1/4 ″
Viktutan batteri med Centrotec	0,7 kg

Batteriladdare	MXC
Nätspänning (ingång)	220 - 240 V~
Nätfrekvens 50/60 Hz
Laddningsssponning (utgang)	10,8 V=
Snabbladdning	typ. 2,8 A
Laddningstider为此
li-jon 1,5 Ah, 80%/100%	ca 23/35 min
Tillåtet drifttemperaturområde	-10 °C till + 40 °C
Temperaturövervakning	med hjällp av NTC-motstånd
Skyddsklass	☐ /II

Batterier	BP-XS
Spänning	10,8 V
Kapacitet	1,5 Ah
Antal celler	3
Vikt	0,2 kg

• Varvitalsuppgifter med fulladdat batteri.

4 Maskindelar

[1-1] Installningsratt vridmoment
[1-2] Symbol borrning
[1-3] Markering vridmoment/borläge
[1-4] Växelreglage
[1-5] Omkopplare hoger/vanster
[1-6] Strömbrytare
[1-7] Båltesclips
[1-8] Knapp for lossning av batteri
[1-9] Bits-depa
[1-10] LED-lampa
[3] Vaggfaste

De angiva bilderna finns i början av bruksanvisningen.

5 Avsedd användning

Skruvdragare lamplig

• for borrning i metall, tra, plast och liknande material,
• for iskruvning och Åtdragning av skruvar.

Batteriladdare MXC lamplig

• für laddning av specificerat batteripaket.
  -endastforinomhusbruk.

Vid felaktig använding ligger ansvaret på användaren, även ned det gäller industriell, kontinuereg drift.

6 D r i f t s Borra t a r t

6.1 Byta batterier [2]

① Batteripaketet ar klart for användning vid leverans och kan alltid laddas.
① Sidan für bältesclipset [2-1] kan skiftas när batteripaketet tagits av.

6.2 Ladda batterier [3]

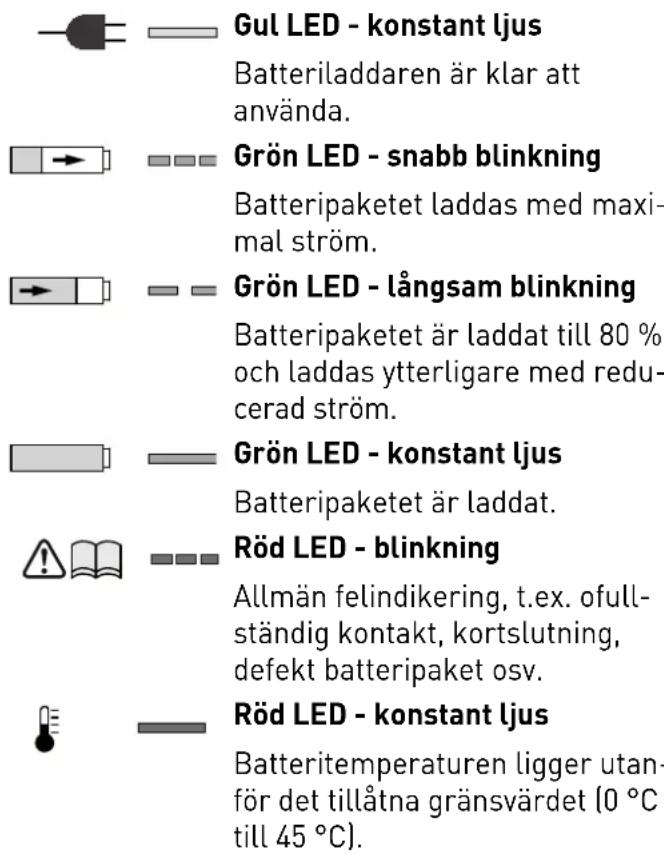

LEDn [3-1] på batteriladdaren visar batteriladdarens aktuella driftstatus.

7 Installninger

WARNING

Risk for personskador

Installningar far endast goras narn maskinen ar frankopplad!

7.1 Åndra rotationsriktning [1-5]

• Reglaget Åt vänster = högervarv
• Reglaget at Höger = vänstervarv

7.2 Byta vãxel [1-4]

• Växelreglaget framåt (siffran 1 visas) = 1:a växeln
• Växelreglaget bakät [siffran 2 visas] = 2:a växeln

7.3 Stalla in vridmoment [1-1]

Markeringen [1-3] visar det inställda vardet.

Markeringen pekar på borrsymbolen [1-2] = maxi-malt vridmoment.

Skruva

Vridmoment enlistigt inställning:

Inställning på 1 = lågt vridmoment

Inställning på 12 = högt vridmoment

8 Verktygsfaste, tillbehör

WARNING

Risk for personskada, elstöt

Ta alltid ur batteriernaFore arbeten pa maskinen!

Artikelnummer für tillbehör och verktyg finns i Festools katalog aller på Internet, "www.festool.se".

8.1 CENTROTEC verktygschuck [4]

Snabbt byte av verktyg med CENTROTEC-skaft

Spann endast i CENTROTEC-verktyg i CEN- TROTEC-verktygschuck.

Använd skyddshandskar vid byte!

8.2 Borrchuck BF-FX8 [5]

Vid ispänning av borr och bits med max. 8 mm shaft-diameter.

Sattiverktygetcentreratiorrchicken.

8.3 Vinkeltillsats XS-AS [6]

(tillbehör) borra och skruva i rät vinkel i forhällande till maskinen.

(1) Vinkeltillsatsen kan spärras i 16 olika vinkelinställningar.

8.4 Verktygsfaste i borrspindel [7]

Bits kan anvandas direkt i borrspindels hällare med invändig sexkant.

9 Arbeta med maskinen

9.1 Till-/frankoppling [1-6]

Trycka = TILL, släppa = FRÄN

① Varvtalet kan styras steglost beroende på hur pass hårt man trycker på knappen.

LED-lampan [1-10] lyser när till-/frankopplaren ar intryckt [1-6].

9.2 Bitsdepa [1-9]

Magnetisk, hällare für bits aller bitshällare.

9.3 Varningssignaler [8]

Maskinen kopplas ifrän, lampan blinkar två gänger:

Batteripaketet ar tomt.

Byta batteripaket.

Maskinen kopplas ifrån, lampan blinkar inte:

Maskinen ar overhettad aller overbelastad.

Minska maskinens belastning.
Låt maskinen svalna.

10 Underhäll och skötsel

Service och reparation ske endast utfö-ras av tilverkaren aller serviceverkstäder. Se foljande adress:

www.festool.com/service

Anvand bara Festools originalreservdalar!Art.nr nedan:

www.festool.com/service

Observera foljande:

• Håll ventilationshålen fria och rena, sö att maskinen fär tillräcklig kylning.
• Håll anslutningskontakterna på maskin, batteriladdare och batteri rena.

Anvisningar for batteri

• Förvara utrustningen på en torr, sval plats i entemperatur mellan 5^ och 25^ .
• Skydda batteriet mot fukt och vatten somt mot varme.
• Tomma batterier ske inte sitta i batteriladdaren langre an ca en manad om laddaren inte ar ansluten till elnatet. Risk for djupurladdning!
• 0m Li-jon-batterier forvaras langre tidutan att anvandas, skade laddas upp till 40% (ca 15 min laddningsid).
• För att undvika kortslutning ske batteripaketet forvaras i den medfoljande forpackningen.

11 Miljö

Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och forpackninger lamnas till miljövänlig Återvinning. Folj gällande nationella foreskritter.

Endast EU: Enligt EU-direktiv 2002/96/EG mäste forbrukade elverktyg källsorteras och Återvinnas på ett miljövänligt satt.

Återlämna uttjanta eller defekta batterier via fackhandeln, Festools service eller föreskrivna lokala ätervinningsanlaggningar. (folj de nationella föreskrifterna). Batterierna måste vara urladdade vid Återlämndet. På sä vis ätervinns batterierna i god ordning.

Gäller endast EU-länder: Enligt EU-direktiv 91/157/ EWG maste defekta aller uttjänta batterier Återvinnas.

Information om REACH:

www.festool.com/reach

12 Transport

Den litiumekvivalenta mangden ligger under de tillampliga gransvardena och ar testad enligt FNhandboken ST/SG/AC.10/11/rev.3 del III, underavsnitt 38.3. Darfor galler de nationella och internationalla foreskrifterna for farligt gods inte Li-jon-batteriet, vare sig som enskild component erler som del av en apparat Foreskrifterna kan dock vara relevanta om mer an ett batteri sha transporteras. I sa fall kan det vara nodvandigt att vidta speciella atgärder.

13 EG-förklaring om überensstammelse

Batteri-borr/skruvdragare Serienr

CXS 495635

Ar for CE-märkning:2010

Vi forklarar på eget ansvar attenna produit uppfyller alla krav enligt foljande direktiv, normer ullernormgivande dokument:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Batteriladdare Serienr

MXC 495883

År for CE-märkning:2010

Vi forklarar på eget ansvar att denna produit uppfyller alla krav enligt foljande direktiv, normer ullernormgivande Dokument:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.
