Produkttyp	Akku-Bohrschrauber
Marke	Festool
Modell	CXS Li 1 5 Plus
Motorspannung	10,8 V
Leerlaufdrehzahl (1. Gang)	0 - 400 min⁻¹
Leerlaufdrehzahl (2. Gang)	0 - 1200 min⁻¹
Max. Drehmoment (weich/hart)	10 / 16 Nm
Einstellbares Drehmoment	0,2 - 2,4 Nm
Bohrspannfutter, Spannbereich	1 - 8 mm
Max. Bohrdurchmesser (Holz/Metall)	12 / 8 mm
Werkzeugaufnahme in der Bohrspindel	1/4"
Gewicht ohne Akkupack, mit Centrotec-Futter	0,7 kg
Akku	BP-XS, Li-Ion, 10,8 V, 1,5 Ah, 3 Zellen
Ladegerät	MXC, Eingang 220-240 V~, 50/60 Hz, Ausgang 10,8 V=, Ladestrom typ. 2,8 A
Ladezeit (80 % / 100 %)	Ca. 23 / 35 Minuten
Zulässige Betriebstemperatur	-10 °C bis +40 °C
Akku-Ladetemperatur	0 °C bis +45 °C
Schutzklasse des Ladegeräts	II
Schalldruckpegel LpA	65 dB(A)
Schallleistungspegel LWA	76 dB(A)
Vibrationsemissionswert (Metallbohren)	3,0 m/s²
Bestimmungsgemäße Verwendung	Bohren in Metall, Holz, Kunststoff und ähnlichen Materialien; Schrauben und Anziehen von Schrauben
Wartung und Pflege	Lüftungsöffnungen und Kontakte reinigen; Reparatur nur durch Hersteller oder autorisierte Werkstatt

Häufig gestellte Fragen - CXS Li 1 5 Plus FESTOOL

Welcher Akkutyp wird bei der Festool CXS Li 1 5 Plus verwendet?

Der Akku ist ein BP-XS Lithium-Ionen (Li-Ion) mit 10,8 V und 1,5 Ah mit 3 Zellen.

Wie sind die Ladezeiten für den Akku?

Mit dem Ladegerät MXC erreicht die Schnellladung 80 % in ca. 23 Minuten und 100 % in ca. 35 Minuten.

Welche Drehzahlen sind bei diesem Bohrschrauber verfügbar?

Das Gerät hat zwei Gänge: 1. Gang von 0 bis 400 U/min und 2. Gang von 0 bis 1200 U/min.

Wie hoch ist das maximale Drehmoment der Festool CXS Li 1 5 Plus?

Das maximale Drehmoment beträgt 10 Nm bei weichem Schraubfall und 16 Nm bei hartem Schraubfall. Das Drehmoment ist von 0,2 bis 2,4 Nm einstellbar.

Welche maximalen Bohrdurchmesser sind erreichbar?

Der maximale Bohrdurchmesser beträgt 12 mm in Holz und 8 mm in Metall.

Wie stelle ich das Schraubdrehmoment ein?

Verwenden Sie das Drehmoment-Einstellrad [1-1] am Gerät. Die Markierung [1-3] zeigt den eingestellten Wert an. Position 1 entspricht dem niedrigsten Drehmoment, und das Bohrsymbol entspricht dem maximalen Drehmoment.

Was tun, wenn der Akku zu heiß zum Laden ist?

Das Ladegerät MXC zeigt eine dauerhafte rote LED an, wenn die Akkutemperatur außerhalb der zulässigen Grenzen (0 °C bis 45 °C) liegt. Lassen Sie den Akku abkühlen, bis er eine Temperatur innerhalb dieses Bereichs erreicht.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Schalter [1-5]: Drücken Sie ihn nach links für Rechtslauf, nach rechts für Linkslauf.

Was bedeuten die Leuchtsignale des Ladegeräts?

Dauerhafte gelbe LED: Ladegerät betriebsbereit. Schnell blinkende grüne LED: Laden mit maximalem Strom. Langsam blinkende grüne LED: Akku zu 80 % geladen. Dauerhafte grüne LED: Akku voll geladen. Blinkende rote LED: Allgemeiner Fehler. Dauerhafte rote LED: Akkutemperatur außerhalb des zulässigen Bereichs.

Wie pflege ich den Bohrschrauber und den Akku?

Halten Sie die Lüftungsöffnungen und Kontakte sauber. Lagern Sie den Akku an einem trockenen und kühlen Ort (5-25 °C). Bei längerer Lagerung laden Sie den Akku auf 40 % seiner Kapazität. Reparaturen dürfen nur vom Hersteller oder einer autorisierten Festool-Werkstatt durchgeführt werden.

BEDIENUNGSANLEITUNG CXS Li 1 5 Plus FESTOOL

Festool Group GmbH & Co. KG

Wertstraße 20

D-73240 Wendlingen

Tel.: +49 [0]7024/804-0

Telefax: +49 (0)7024/804-20608

www.festool.com

D	Originalbetriebsanleitung 6
GB	Original operating manual	11
F	Notice d'utilisation d'origine 15
E	Manual de instrucciones original	20
I	Istruzioni per l'uso originali	25
NL	Originele bebruksaanwijzing 30
S	Originalbruksanvisning 35
FIN	Alkuperäiset käytöohjeet 39
DK	Original brugsanvisning 44
N	Originalbruksanvisning 48
P	Manual de instruções original 52
RUS	Оригинал Рожовсква по заци 57
CZ	Originál námodu k obsslze 62
PL	Oryginalna instrukcja eksploatacji 67

CXS

Originalbetriebsanleitung

1 Sicherheitshinweise

1.1 Allgemeine Sicherheitshinweise

Warning! Lesen Sie s'amtliche Sicherheitshinweise und Anweisungen. Fehler bei der Einhaltung der Warnhinweise und Anweisungen konnen elektrischen ag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1.2 Maschinenspezifische Sicherheitshinweise

• Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen treffen kann. Der Kontakt des Einsatzwerkzeuges oder der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Dieses Ladegerät Kindernabr8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Tragen Sie geeignete persönliche Schutzausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten, Schutzhandschuhe beim Bearbeiten rauer Materialien und beim Werkzeugwechsel.

VORSICHT! Rückschlag!

Drehung: Gerät sofort ausschalten!

• Ein-/Ausschalter nicht dauerhaft arretieren!
• Akkupack und Ladegerät nicht öffnen!
• Ladegerät vor Metallteilen (z. B. Metalspläne) oder Flüssigkeiten schützen!
• Keine Fremd-Akkupacks, keine Fremd-Ladegeräte verwenden!
• Akkupack vor Hitze z. B. auch vor dauernder Sonneneinstrahlung und Feuer schützen!
• Brennende Lilon-Akkupacks nie mit Wasser Löschen! Sand oder Feuerlöschdecke verwenden.

• Regelmäßigen Stecker und das Kabel prüfen um eine Gefährung zu vermeiden, und diese bei Beschädigung von einer autorisierten Kundendienst-Werkstätte erneuern halten.

• Bei Nicht-Gebrauch des Ladegerats den Netzstecker aus der Steckdoseziehen.

1.3 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen typischerweise:

Schalldruckpegel L PA = 65 dB(A)

Schallleistungspegel L WA=76dB(A)

Unsicherheit K = 3 dB

Gehorschutz tragen!

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:

Bohren in Metall a = 3,0m / s^2

$$ K = 1. 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Schrauben a h = 4,0m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Die angegebenen Emissionswerte (Vibration, Geräusch)

-dienen dem Maschinenvergleich,
- eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Geräuschbelastung beim Einsatz,
- repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit anderen Einsatzwerkzeugen oder ungenügend gewartet. Leerlauf- und Stillstandszeiten der Maschine beachten!

2 S y m b o

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Anleitung/Hinweise lessen!

Gehorschutz tragen!

Schutzhandschuhe tragien!

Schutzbrille tragen!

Nicht in den Hausmull geben.

3 Technische Daten

Akku-Bohrschrauber CXS
Motorspannung 10,8 V
Leerlaufdrehzahl*	1. Gang	0 - 400 min-1
	2. Gang	0 - 1200 min-1
max. Drehmoment
weicher/ harter Schraubfall		10/ 16 Nm
Drehmoment einstellbar		0,2 - 2,4 Nm
Bohrfutter-Spannbereich		1 - 8 mm
Bohrdurchmesser max.
Holz/ Metall		12/ 8 mm
Werkzeugaufnahme in Bohrspin-del		1/4 ″
Gewicht ohne Akkupack mit Cen-trotec		0,7 kg

Ladegerät	MXC
Netzspannung (Eingang)	220 - 240 V ~
Netzfrequenz	50/60 Hz
Ladespannung (Ausgang)	10,8 V=
Schnellladung	typ. 2,8 A
Ladezeiten für
Lilon 1,5 Ah, 80%/100%	ca. 23/35 min
Zulässiger Betriebstempera-turbereich	-10 °C bis + 40 °C
Temperaturüberwachung	mittels NTC-Widerstand
Schutzklasse	☐ /II
Akkupack	BP-XS
Spannung	10,8 V
Kapazität	1,5 Ah
Anzahl der Zellen	3
Zulässige Akkutemperatur zum Laden	0 °C bis + 45 °C
Gewicht	0,2 kg

• Drehzahl-Angaben mit voll geladenem Akkupack.

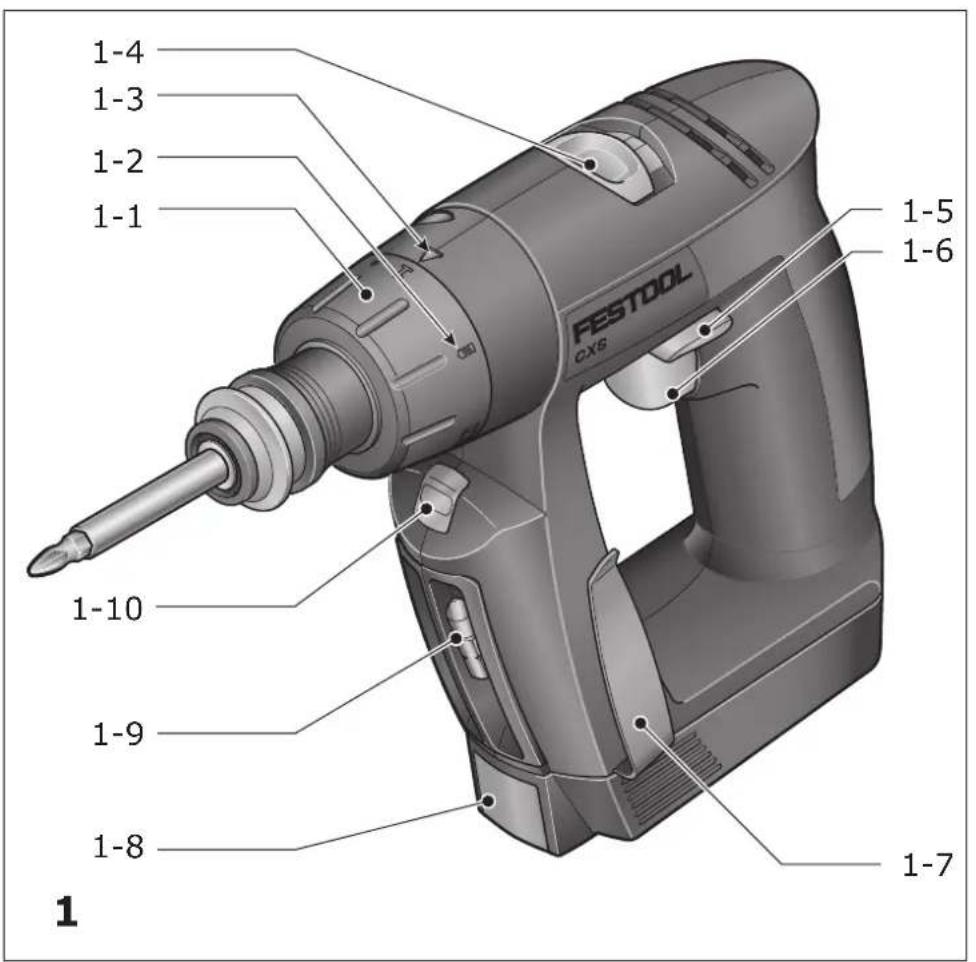

4 Geräteelemente

[1-1] Einstellrad Drehmoment
[1-2] Symbol Bohren
[1-3] Markierung Drehmoment/Bohrstellung
[1-4] Gang-Schalter
[1-5] Schalter für Rechts-/Links-Lauf

[1-6] Ein-/Ausschalter

[1-7] Gurtel-Clip

[1-8] Taste zum Lösendes Akkupacks

[1-9] Bit-Depot

[1-10] LED-Lampe

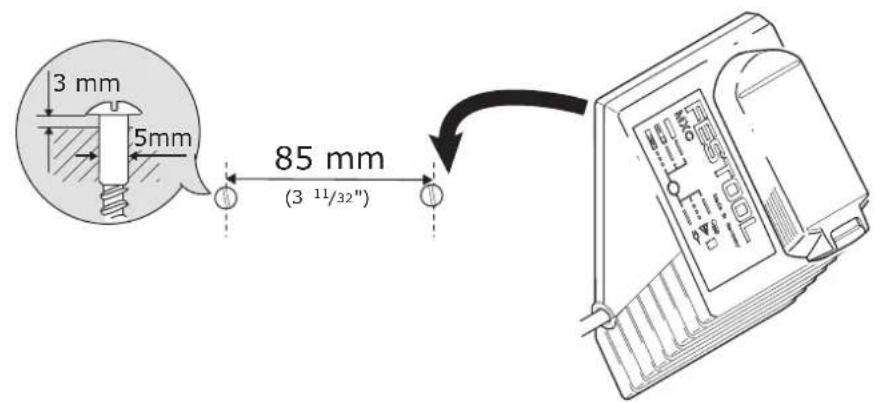

[3] Wandbefestigung

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

5 Bestimmungsgemeße Verwendung

Akku-Bohrschrauber geeignet

• zum Bohren in Metall, Holz, Kunststoffen und ähnlichen Materialien,
• zum Ein- und Festschauben von Schrauben.

Ladegerät MXC geeignet

• zum Aufladen der aufgeführten Akkupacks.
  -nur fur Innengebrauch.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer; dazu zahlt auch industrieller Dauerbetrieb.

6 Inbetriebnahme

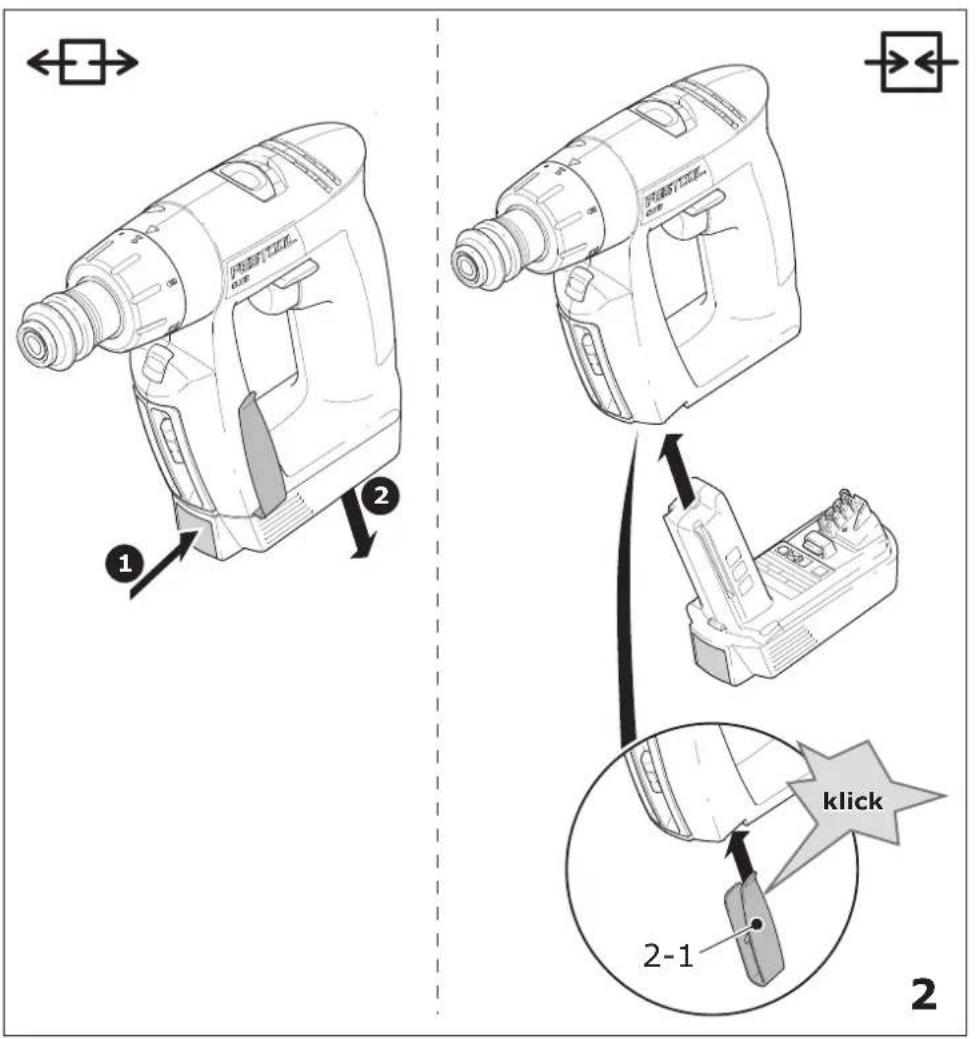

6.1 Akkupack wechseln [2]

① Akkupack ist bei Lieferung(sofort einsatzbereit und kann jederzeit aufgeladen werden.
1 Site des Gurtel-Clips [2-1] bei abgenommen Akkupack wechselbar.

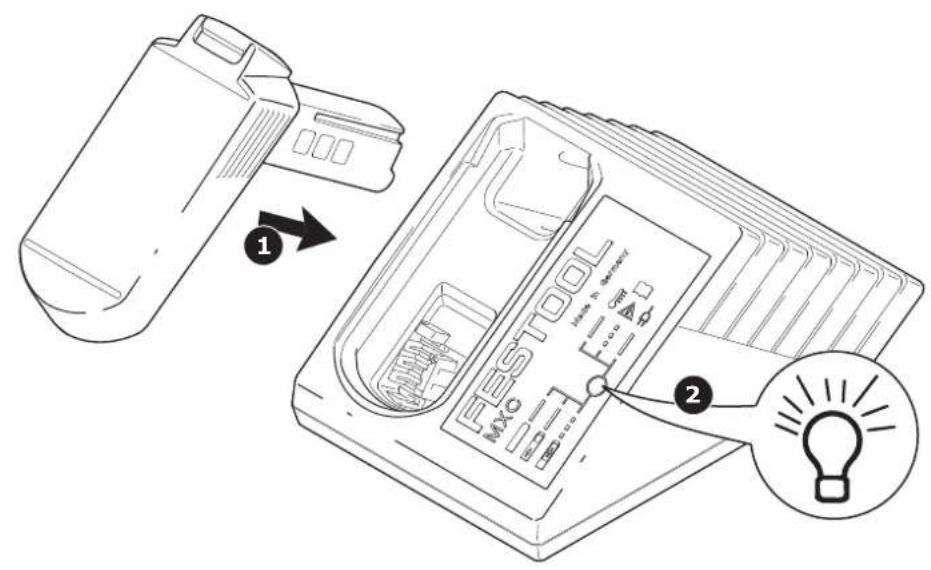

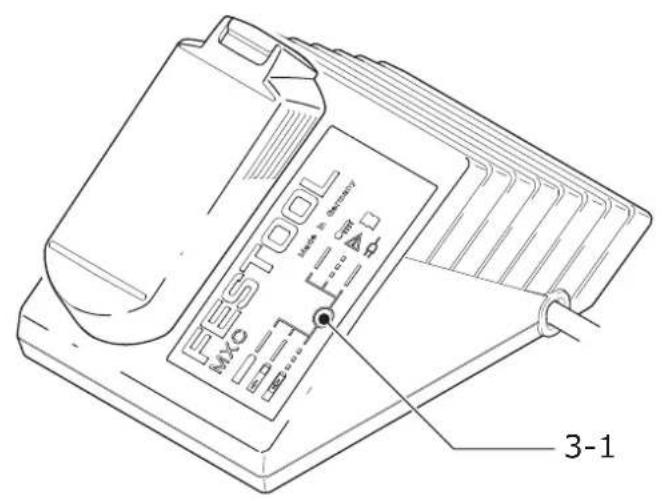

6.2 Akkupack laden [3]

Die LED [3-1] des Ladegerats zeigt den jeweiligen Betriebszustand des Ladegerates an.

LED gelb - Dauerlicht

Ladegerät ist betriebsbereit.

LED grün - schnelles Blinken

Akkupack wird mit maximalem Strom geladen.

LED grün - langsames Blinken

Akkupack ist zu 80% geladen und wird mit reduziertem Strom weiter geladen.

LED grün - Dauerlicht

Akkpack ist aufgeladen.

LED rot - Blinken
Allgemeine Fehleranzeige, z. B.
keine vollständige Kontaktierung, Kurzschluss, Akkupack defect, usw..

LED rot - Dauerlicht

Akkutemperatur ist außerhalb der zulässigen Grenzwerte (0 °C bis 45 °C).

7 Einstellungen

WARNING

Verletzungsgefahr

Einstellungen nur bei ausgeschalteter Maschinen!

7.1 Drehrichtungändern [1-5]

• Schalter nach links = Rechtslauf
• Schalter nach rechts = Linklauf

7.2 Gang wechseln [1-4]

• Gang-Schalter nach vorne [Ziffer 1 sightbar] = 1. Gang
  Gang-Schalter nach hinten (Ziffer 2 sightbar) = 2. Gang

7.3 Drehmoment einstellen [1-1]

Die Markierung [1-3] zeigt den eingestellten Wert an.

Bohren

Markierung zeigt auf Bohrersymbol [1-2] = maxi-males Drehmoment.

Schrauben

Drehmoment entsprechend Einstellung:

Stellung 1 = kleines Drehmoment

Stellung 12 = hohes Drehmoment

8 Werkzeugaufnahme, Vorsatzgeräte

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Arbeiten an der Maschine den Akkupack von der Maschine abnehmer!

Die Bestellnummern für Zubehor und Werkzeuge führen Sie in Ihrlem Festool Katalog oder im Internet unter „www.festool.com".

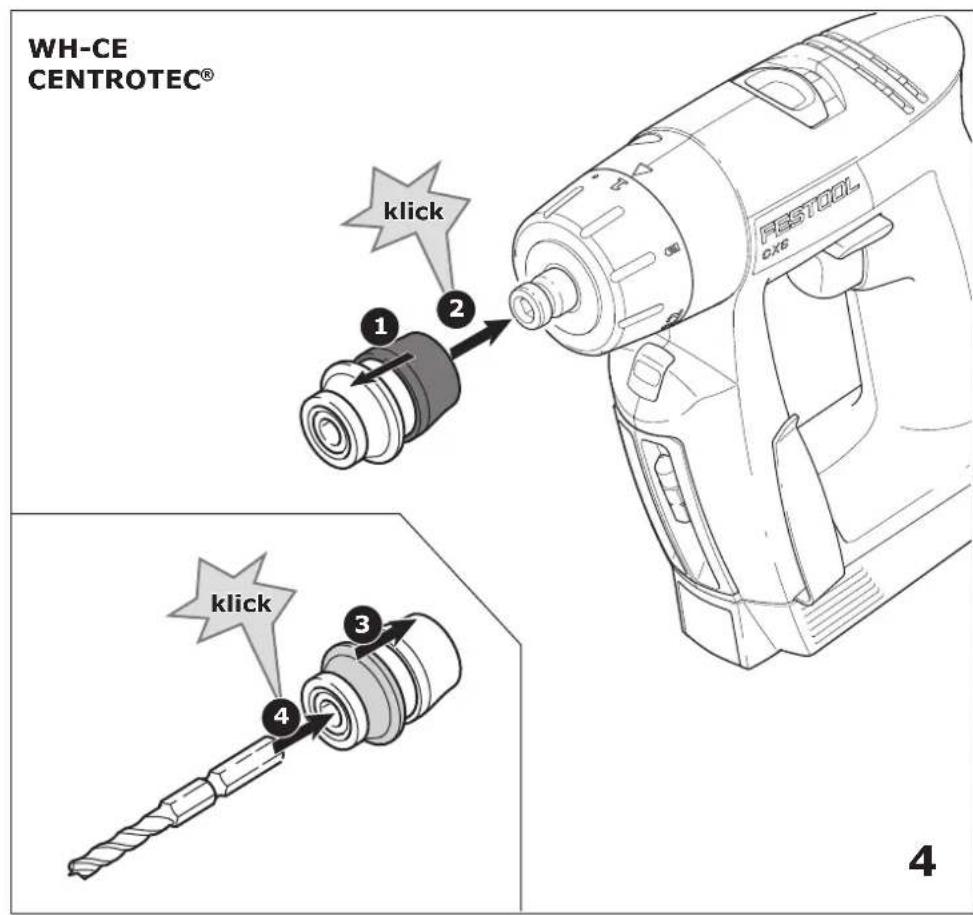

8.1 CENTROTEC Werkzeugfutter [4]

Schneller Wechsel von Werkzeugen mit CENTRO-TEC-Schaft

CENTROTEC-Werkzeuge nur in CENTROT-REC-Werkzeugfutter einspannen.

Beim Wechseln Schutzhandschuhe trag!

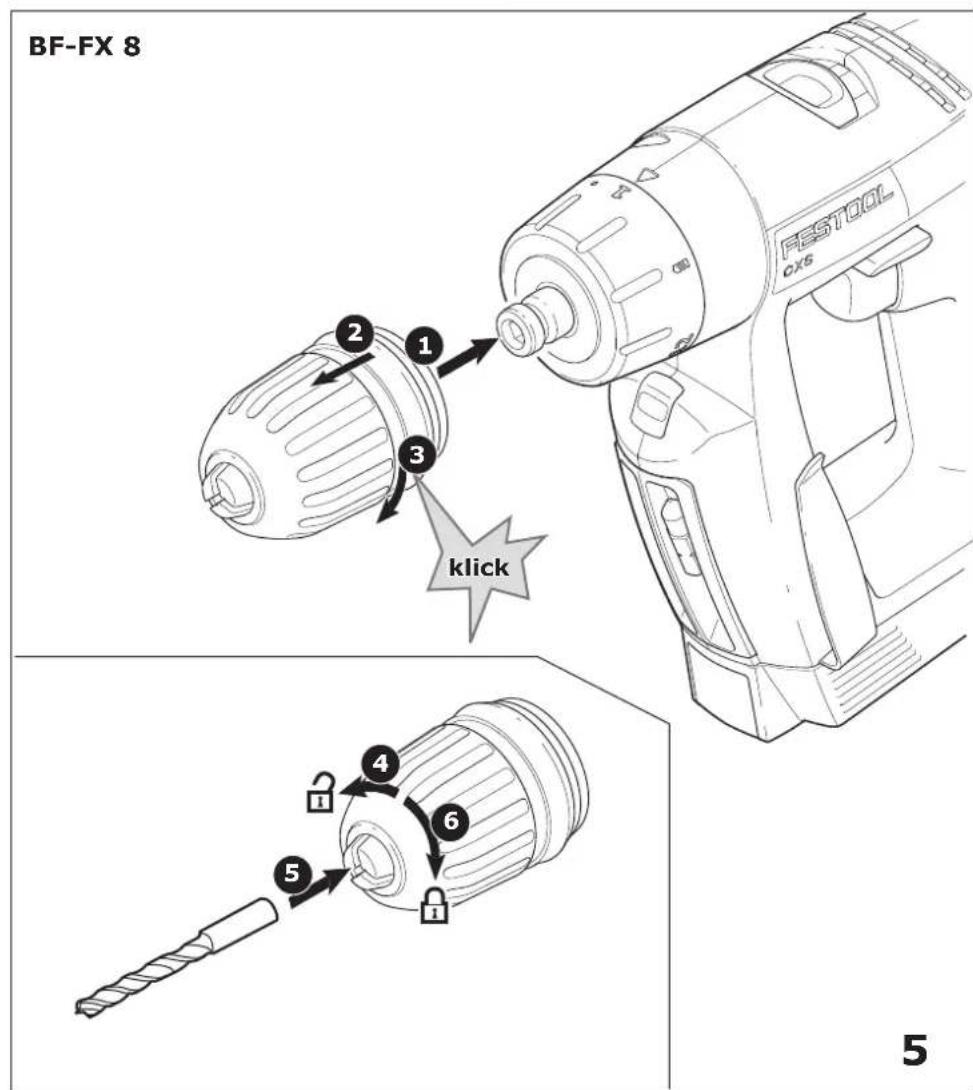

8.2 Bohrfutter BF-FX 8 [5]

Zum Einspannen von Bohrern und Bits mit max.
Schaftdurchmesser 8 mm.

Werkzeug zentrisch im Bohrfutter einspannen.

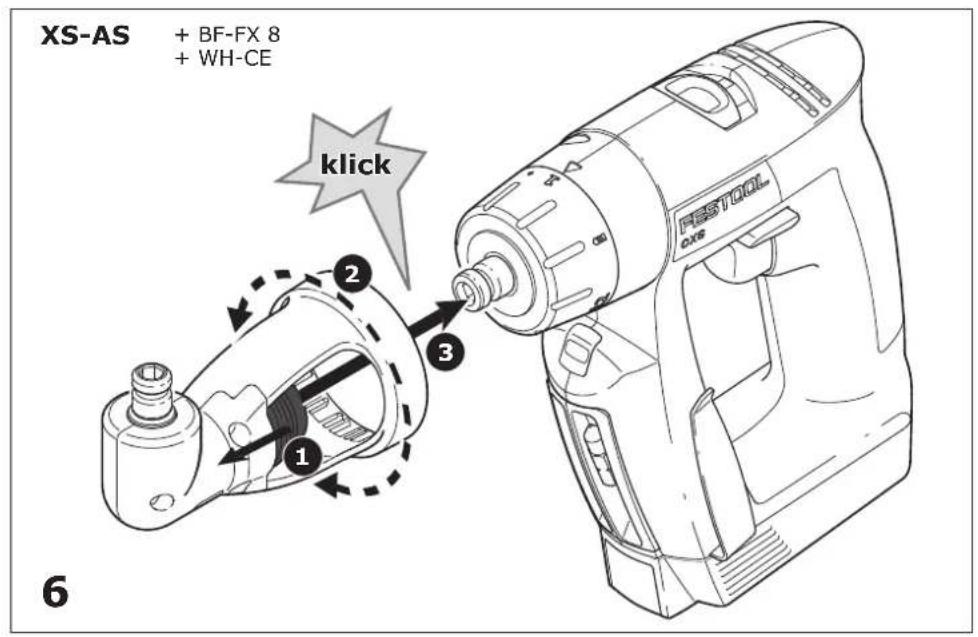

8.3 Winkelvorsatz XS-AS [6]

(Zubehör) Bohren und Schrauben im rechten Winkel zur Maschine.

① Der Winkelvorsatzlässt sich in 16 verschiedene den Winkeleinstellungen einrasten.

8.4 Werkzeugaufnahme in der Bohrspindel [7]

Bits können direkt in der Innensechskantaufnahme der Bohrspindel eingesetzt werden.

9 Arbeitsen mit der Maschine

9.1 Ein-/Ausschalten [1-6]

Drucken = EIN, Loslassen = AUS

① Je nach Druck auf den Ein-/Ausschalter ist die Drehzahl stufenlos steuerbar.

Die LED-Lampe [1-10] leuchtet bei gedrücktem Ein-/Ausschalter [1-6].

9.2 Bit-Depot [1-9]

Magnetisch, zur Aufnahme von Bits oder Bithaltern.

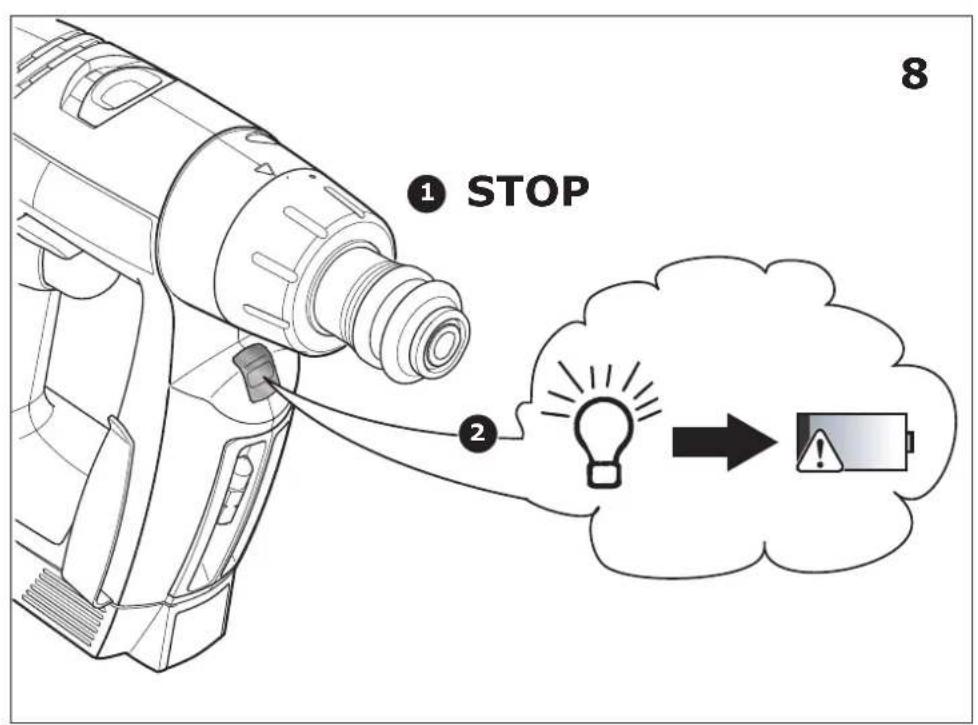

9.3 Warnsignale [8]

Maschine schaltet ab, Lampe blinkt zweimal:

Akkupack ist leer.

Akkupack wechseln.

Maschine schaltet ab, Lampe blinkt nicht:

Maschine ist überhitzt oder wurde überlastet.

Maschine wereniger belasten.
Maschine abkühlen lassen.

10 Wartung und Pflege

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter:

www.festool.com/Service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter:

www.festool.com/Service

Folgende Hinweise beachten:

• Die Lüftungsöffnungen am Elektrowerkzeug frei und sauber halten, damit die Kuhlung gewähr-

leistetist.

Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten.

Hinweise zu Akkupacks

• Lagerung an trockenem, kühlen Ort bei einer Temperatur von 5^ bis 25^ .
• Akkupacks vor Feuchtigkeit und Wasser sowie vor Hitze schützen.
• Leere Akkupacks nicht länger als ca. einen Monat im Ladegerät stecken setzen, wenn das Ladegerät vom Netz getrennt ist. Gefahr der Tiefentladung!
• Werden Lilon-Akkupacks länger Zeit ohne Benutzung gelagert, sollen den sie mit 40% Kapazität (ca. 15 min Ladedauer) aufgeladen sein.
• Zur Vermeidung von Kurzschlüssen sollte der Akkupack in seiner mitgelieferten Verpackung aufbewahrt werden.

11 Umwelt

Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführn. Geltende nationale Vorschriften beachten.

Nur EU: Gemäß Europäischer Richtlinie 2002/96/EG müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Verbrauchte oder defekte Akkupacks über den Fachhandel, Festool-Kundendienst oder öffentlich vorgeschriebene Entsorgungseinrichtungen zurück (geltenden Vorschriften beachten). Akkus mösen bei Rückgabe entladen sein. Akkupacks werden so einem geordneten Recycling zugeführrt.

Nur EU: Gemäß Europäischer Richtlinie 91/157/ EWG müssen defekte oder verbrauchte Akkupacks/ Batterien recycliert werden.

Informationen zur REACH: www.festool.com/reach

12 Transport

Ein Lilon-Akkupack alleine unterschreitet die einschlagigen Grenzwerte nach UN-Handbuch ST/SG/ AC.10/11/Rev.3 Teil III, Unterabschnitt 38.3. Beim Transport mehrerer Akkupacks konnen Gefahrgutvorschriften relevant sein.

13 EG-Konformitätserklarung

Akku-Bohrschrauber Serien-Nr.

CXS 495635

Jahr der CE-Kennzeichnung: 2010

Wir erklären in alleiniger Verantwortung, dass diese Produkte mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Ladegerat Serien-Nr.

MXC 495883

Jahr der CE-Kennzeichnung: 2010

Wir erklären in alleiniger Verantwortung, dass die geses Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Leiter Forschung, Entwicklung, technische Dokumentation

2013-02-07

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen, Germany

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

paa. Dr. Mathieu

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

3 Technische gegevens

Accuschroefboormachine CXS

Motorspanning 10,8 V

Accuschroefboormachine CXS

9.3 Waarschuwingssignalen [8]

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Chef for forskning, utveckling, tekniisk dokumentation

2013-02-07

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

paa. Dr. Mathieu

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

PykoBOnTeIb otJeIa nCCJeIOBaHn pa3pa60ToK,TexHueeCKo JOKyMeHTaCnn 2013-02-07

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer
