Produkttyp	RI-dock för iPod (Remote Interactive)
Märke	Onkyo
Modell	DS-A1XP
Vikt	220 g
Strömförsörjning	Nätadapter 5 V DC (medföljer)
Strömförbrukning (iPod inte isatt)	0,5 W
Huvudfunktioner	Lyssna på musik från iPod på ett Onkyo-system; fjärrstyrning via Onkyo-fjärrkontrollen; laddning av iPod-batteriet; RI-funktioner (automatisk på/av, automatisk källbyte)
iPod-kompatibilitet	iPod 5:e generationen, iPod photo, iPod 4:e generationen, iPod nano 1:a och 2:a generationen, iPod mini (förutom iPod 3:e generationen)
Anslutningar	Ljudutgångar L/R (RCA), RI-ingång (3,5 mm jack), DC 5V-ingång
Medföljande tillbehör	Nätadapter (1,4 m), ljudkabel (1,5 m), RI-kabel (1,8 m), bruksanvisning
Underhåll och rengöring	Torka med en mjuk, torr trasa; använd inga kemikalier
Säkerhet	Utsätt inte för vatten eller fukt; koppla ur vid åska; överlåt all reparation till kvalificerad tekniker
Reparationsindex	Ej tillämpligt (externt tillbehör)

Vanliga frågor - DSA1XP ONKYO

Hur ansluter jag RI-docken till min Onkyo-förstärkare?

Använd den medföljande ljudkabeln för att ansluta dockans AUDIO OUT L/R-utgångar till en ljudingång på förstärkaren (t.ex. TAPE IN eller en dedikerad RI-ingång). Anslut även RI-kabeln mellan dockans RI-uttag och en RI-uttag på förstärkaren för att få fjärrkontrollfunktioner.

Varför styr min Onkyo-fjärrkontroll inte iPoden?

Kontrollera att RI-docken är korrekt ansluten med RI-kabeln och ljudkabeln. Se till att dockans RI MODE-väljare matchar förstärkarens fjärrkontrolläge (TAPE, MD, CDR, HDD). Rikta fjärrkontrollen mot förstärkaren, inte mot dockan.

Kan jag använda en iPod från 3:e generationen med DS-A1XP?

Nej, iPod från 3:e generationen är inte kompatibla. Kompatibla modeller är: iPod 5:e generationen, iPod photo, iPod 4:e generationen, iPod nano (1:a och 2:a generationen) och iPod mini.

Hur laddar jag iPod-batteriet via dockan?

iPoden laddas automatiskt när den sätts i dockan och nätadaptern är ansluten. Ingen ytterligare åtgärd krävs.

Vad gör jag om inget ljud kommer från förstärkaren?

Kontrollera att iPoden spelar och är ordentligt isatt. Kontrollera anslutningarna för ljud- och nätkablar. Se till att förstärkaren är på, rätt källa är vald och volymen är lämplig. Återställ iPoden vid behov.

Kan jag använda dockan med en annan nätadapter än den medföljande?

Nej, använd endast den medföljande adaptern till DS-A1XP. Användning av annan adapter kan skada dockan.

Hur rengör jag RI-docken?

Torka höljet med en mjuk, torr trasa. För envisa fläckar, använd en lätt fuktad trasa med vatten och milt rengöringsmedel, torka sedan med en torr trasa. Använd aldrig lösningsmedel eller slipande medel.

Fungerar dockan med en förstärkare som inte är Onkyo?

RI-docken är utformad för Onkyo-förstärkare med RI-kompatibilitet för att använda fjärrkontrollfunktionerna. Ansluten till en annan förstärkare är endast ljudutgången tillgänglig, utan RI-funktioner.

Varför väljer förstärkaren automatiskt iPoden när jag vill lyssna på en annan källa?

Stoppa uppspelningen på iPoden innan du byter källa. Direktbytesfunktionen kan automatiskt växla till iPoden om ett spår startar medan iPoden är i uppspelningsläge.

Hur använder jag iPodens alarmfunktion med dockan?

Ställ in alarmet på iPoden. Se till att iPoden sitter i dockan och att dockan är ansluten till förstärkaren via RI- och ljudkablar. Förstärkaren slås på automatiskt vid den inställda tiden och spelar musiken.

BRUKSANVISNING DSA1XP ONKYO

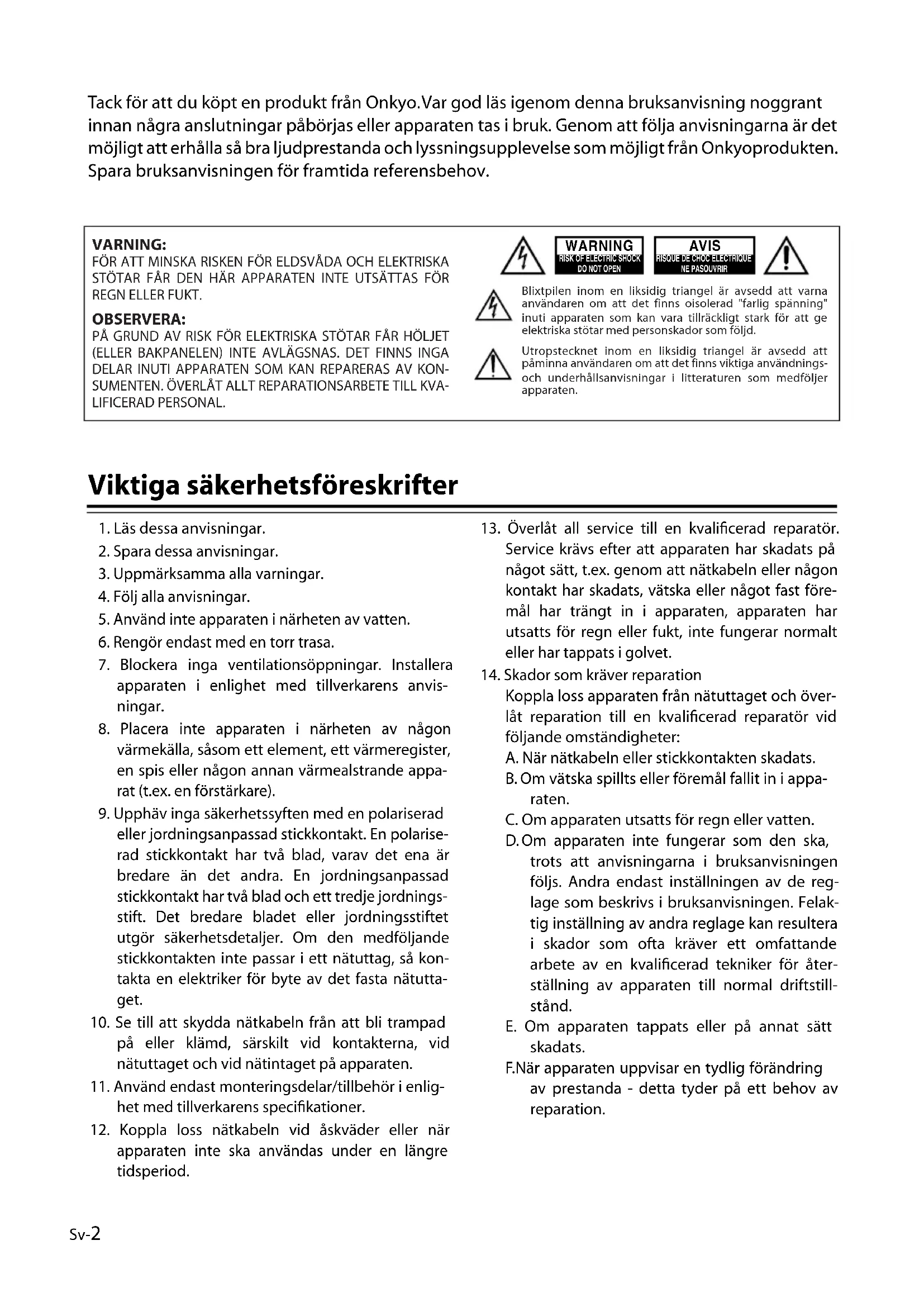

Tack för att du köpt en produkt från Onkyo. Var god läs igenom denna bruksanvisning noggrant innan några anslutningar påbörjas eller apparaten tas i bruk. Genom att följa anvisningarna är det möjligt att erhålla så bra ljudprestanda och lyssningsupplevelse som möjligt från Onkyoprodukten. Spara bruksanvisningen för framtida referensbehov.

WARNING:

FÖR ATT MINSKA RISKEN FÖR ELDSVÅDA OCH ELEKTRISKA STÖTAR FÄR DEN HÄR APPARATEN INTE UTSÄTTAS FÖR REGN ELLER FUKT.

OBSERVERA:

PÅ GRUND AV RISK FÖR ELEKTRISKA STÖTAR FÄR HÖLJET (ELLER BAKPANELEN) INTE AVLÄGSNAS. DET FINNS INGA DELAR INUTI APPARATEN SOM KAN REPARERAS AV KONSUMENTEN. ÖVERLÅT ALLT REPARATIONSARBETE TILL KVALIFICERAD PERSONAL.

Blixtpilen inom en liksidig triangel är avsedd att varna användaren om att det finns oisolerad "farlig spänning" inuti apparaten som kan vara tillräckligt stark för att ge elektriska stötar med personskador som följd.

Utropstecknet inom en liksidig triangel är avsedd att påminna användaren om att det finns viktiga användnings- och underhållsanvisningar i litteraturen som medföljer apparaten.

Viktiga säkerhetsföreskrifter

1. Läs dessa anvisningar.
2. Spara dessa anvisningar.
3. Uppmärksamma alla varningar.
4. Följ alla anvisningar.
5. Använd inte apparaten i närheten av vatten.
6. Rengör endast med en torr trasa.
7. Blockera inga ventilationsöppningar. Installera apparaten i enlighet med tillverkarens anvisningar.
8. Placera inte apparaten i närheten av någon värmekälla, såsom ett element, ett värmeregister, en spis eller någon annan värmealstrande apparat (t.ex. en förstärkare).
9. Upphäv inga säkerhetssyften med en polariserad eller jordningsanpassad stickkontakt. En polariserad stickkontakt har två blad, varav det ena är bredare än det andra. En jordningsanpassad stickkontakt har två blad och ett tredje jordningsstift. Det bredare bladet eller jordningsstiftet utgör säkerhetsdetaljer. Om den medföljande stickkontakten inte passar i ett nätuttag, så kontakta en elektriker för byte av det fasta nätutta-get.
10. Se till att skydda nätkabeln från att bli trampad på eller klämd, särskilt vid kontakterna, vid nätuttaget och vid nätintaget på apparaten.
11. Använd endast monteringsdelar/tillbehör i enlighet med tillverkarens specifikationer.

12. Koppla loss nätkabeln vid åskväder eller när apparaten inte ska användas under en längre tidsperiod.

13. Överlåt all service till en kvalificerad reparatör. Service krävs efter att apparaten har skadats på något sätt, t.ex. genom att nätkabeln eller någon kontakt har skadats, vätska eller något fast föremål har trängt in i apparaten, apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats i golvet.

14. Skador som kräver reparation

Koppla loss apparaten från nätuttaget och överlåt reparation till en kvalificerad reparatör vid följande omständigheter:

A. När nätkabeln eller stickkontakten skadats.
B. Om vätska spillts eller föremål fallit in i apparaten.
C. Om apparaten utsatts för regn eller vatten.

D. Om apparaten inte fungerar som den ska, trots att anvisningarna i bruksanvisningen följs. Andra endast inställningen av de reglage som beskrivs i bruksanvisningen. Felaktig inställning av andra reglage kan resultera i skador som ofta kräver ett omfattande arbete av en kvalificerad tekniker för återställning av apparaten till normal driftstillständ.

E. Om apparaten tappats eller på annat sätt skadats.

F.När apparaten uppvisar en tydlig förändring av prestanda - detta tyder på ett behov av reparation.

1. Angående upphovsrätt—Så länge det inte endast är för privat bruk är det förbjudet att kopiera upphovsrättsskyddat material utan upphovsrättsinnehavarens tillstånd.
2. Vård—Torka då och då av utsidan på RI-dockan med en mjuk trasa. Använd en mjuk trasa fuktad i en svag blandning av ett milt rengöringsmedel och vatten till att torka bort svårborttagna fläckar med. Torka därefter genast av RI-dockan med en ren och torr trasa. Använd inte slipande trasor, förtunningsmedel, alkohol eller andra kemiska lösningar som kan skada ytbehandlingen eller skrapa bort text från höljet.
3. Vidrör aldrig RI-dockan med våta händer—Hantera aldrig RI-dockan eller dess nätkabel med våta eller fuktiga händer. Låt en Onkyo-handlare kontrollera RI-dockan innan den används igen, om vatten eller någon annan vätska har trängt in i RI-dockan.

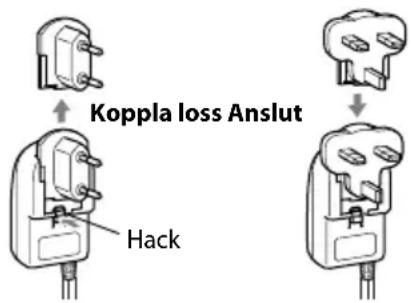

Gäller vissa modeller

Anslut lämplig stickkontaktsadapter på nätaddaptern, innan produkten tas i bruk.

Typen av stickkontaktsadapter beror på var produkten är köpt.

Koppla loss Anslut Hack

Gäller modeller till Europa

Försäkran om konformitet

Vi, ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, TYSKLAND

betyger på eget ansvar att den ONKYO-produkt som beskrivs i denna bruksanvisning uppfyller föreskrifterna för följande tekniska standards: EN60065, EN55013, EN55020 och EN61000-3-2, -3-3.

Viktiga säkerhetsföreskrifter....2

Förpackningsinnehåll 4

Kompatibla iPod-modeller .... 4

Anslutningsscheman för RI Dock....6

Användning av RI-dockan....7

Placering av en iPod-spelare i RI-dockan.....7

Funktionsöversikt....7

Användning av fjärrkontrollen till förstärkaren .. 9

Felsökning 10

Tekniska data 11

Angående RI Dock

Med Onkyos RI Dock kan du enkelt spela musiken som du har i din Apple iPod* genom Onkyos audiosystem och få ett fantastiskt ljud. Fjärrkontrollen till en Onkyo-förstärkare kan användas till att manövrera iPod-spelaren.

RI, som står för Remote Interactive, är ett unikt kontrollsystem för Onkyo som medger att alla Römpatibla Onkyo ljudkomponenter slås på och av samtidigt, och AV-receivern/förstärkaren slås på automatiskt och lämplig ingångskälla väljs när uppspelning startas på en källkomponent. Det ger också möjlighet att styra din iPod med AV-receiverns/förstärkarens fjärrkontroll.

I denna bruksanvisning benämns RI Dock DS-A1XP kort och gott "RI Dock".

Egenskaper

☐ Återgivning av iPod-musik via en Onkyo ljudanläggning med hög ljudkvalitet
☐ Manövrering av en iPod-spelare med en Onkyo fjärrkontroll
☐ Stöder alla iPod-modeller med iPod-kontakt, med undantag för 3:e generationens iPod-modeller
☐ Laddar iPod-batteriet samtidigt med musikåtergivning

För senaste information angående RI Dock gå till Onkyos webbplats: www.onkyo.com

Förpackningsinnehåll

Kontrollera att följande delar finns med i förpackningen:

- RI Dock DS-A1XP

• Nätadapter (1,4 m)

Adapters utseende varierar beroende på inköpsland.

• 5:e generationens iPod (iPod-spelare med video)
• iPod photo (iPod-spelare med färgskärm)
  • 4:e generationens iPod
  • 2:a generationens iPod nano
  • 1:a generationens iPod nano
• iPod mini

Notera:

• 3:e generationens iPod-modeller stöds inte.
• Innan RI Dock tas i bruk bör iPod-spelaren uppdateras med den senaste programvaruversionen, som finns tillgänglig på Apples webbplats: www.apple.com

Ljudutgångar (AUDIO OUT L/R) RI-koppling DC IN 1Likströmsintag (DC IN 5V 1A)

Ställs in så att den motsvarar AV-receiverns/förstärkarens visning av källnamn (se nedan).

Visning av källnamn på AV-receiver/förstärkare

RI-omkopplaren

Se AV-receiverns/förstärkarens bruksanvisning för närmare information om hur visningen av källnamn ändras. På en del förstärkare kan visningen av källnamn ändras från TAPE till MD, CDR, HDD eller DOCK genom att knappen [TAPE] hålls intryckt.

Inställt läge på AV-receiverns/förstärka- rens fjärrkontroll

För att styra iPod-spelaren med AV-receiverns/förstärkarens fjärrkontroll, välj passande fjärrstyrningsläge.

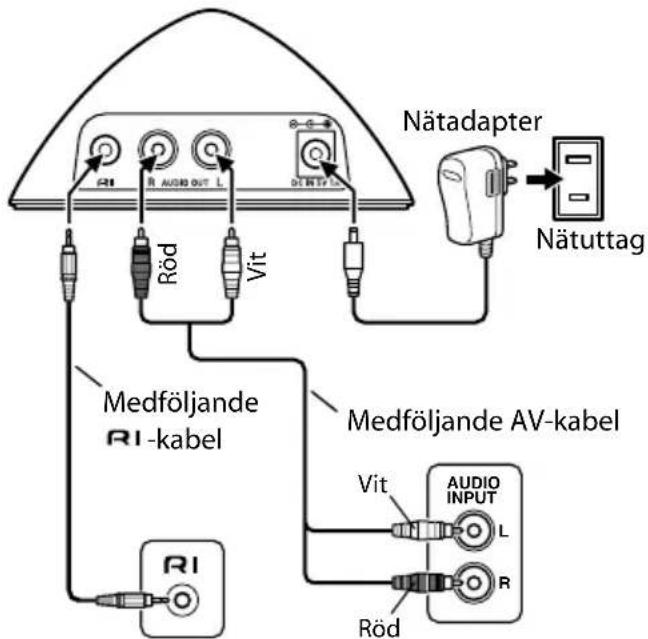

Anslutningsscheman för RI Dock

Beroende på vilken Onkyo AV-receiver/förstärkare som du har, välj anslutningsmetod A eller B.

A: Anslut RI-dockans AUDIO OUT L/R-uttag till en RI Dock-kompatibel ingång på Onkyo AV-receivern/förstärkaren. (eventuellt behöver visningen av källnamn ändras till "HDD" eller "DOCK").
B: Anslut RI-dockans AUDIO OUT L/R-uttag till TAPE (MD, CDR) IN-uttagen på Onkyo AV-receivern/förstärkaren.

Se AV-receiverns/förstärkarens bruksanvisning för närmare information.

Nätadapter Nätuttag Medföljande RI-kabel Medföljande AV-kabel Vit AUDIO INPUT L R Röd Ri ViT ViT

RI-kompatibel AV-receiver/förstärkare

1. Använd den medföljande AV-kabeln och anslut RI-dockans AUDIO OUT L/R-uttag till lämplig ljudingång på AV-receivern/förstärkaren.
   Vilken ingång som ska användas beror på vilken typ av Onkyo AV-receiver/förstärkare som du har. Se AV-receiverns/förstärkarens bruksanvisning för närmare information.

2. Använd den medföljande Rabeln till att ansluta Ropplingen på RI Dock till en RI -koppling på valfri komponent i Onkyoanläggningen.

3. Anslut den medföljande nätadaptern till likströmsintaget DC IN 5V 1A på RI-dockan.

Notera: Notera: När nätadaptern inte är inkopplad i vägguttaget eller ansluten till Ri-dockan, återges inget ljud via dockan och inga funktioner kan användas, och iPod-spelarens batteri laddas inte.

Observera: Den medföljande Fkabeln ska endast anslutas till Fkopplingar. Anslut aldrig hörlurar till en Fkoppling, eftersom det skadar utrustningen.

Vad du kan göra om en komponent redan är ansluten till AV-receiverns/förstärka-rens TAPE-ingång eller RI Dock-kompati-bel ingång.

Anslut RI-dockan till en ledig AV-ingång på AV-receivern/förstärkaren. Ingen av funktionerna kommer dock att kunna användas.

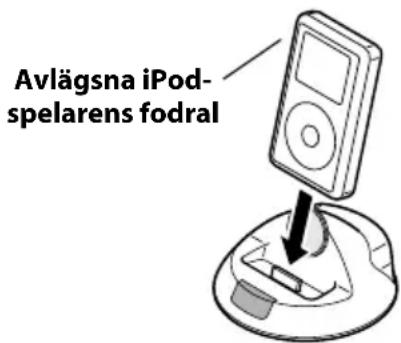

Placering av en iPod-spelare i RI-dockan

1. Anslut nätadaptern.
2. Slå på AV-receivern/förstärkaren och välj lämplig ingång på AV-receivern/förstärka- ren.
3. Håll iPod-spelaren så att den anpassas till iPod-facket på RI-dockan och sätt försiktigt in iPod-spelaren i facet enligt bilden.

Avlägsna iPod- spelarens fodral

iPod-adapter behöver justeras i enlighet med aktuell iPod-spelare. Om ett mellanrum förekommer mellan iPod-spelarens baksida och adaptern, så vrid adaptern moturs tills mellanrummet är borta. När adaptern vrids moturs flyttas den framåt. När den vrids medurs flyttas den bakåt.

Framåt Bakåt

Notera:

• V rid inte iPod-spelaren samtidigt som den sätts i eller tas ur RI Dock och var noga med att inte välta omkull RI Dock medan iPod-spelaren är isatt för att undvika att skada dockningskontakterna.
• A n vänd inte RI-dockan tillsammans med några andra iPod-tillbehör, såsom FM-sändare eller mikrofoner, eftersom sådana kan orsaka funktionsfel.

Funktionsöversikt

■ Grundläggande manövrering

Notera:

- D et kan ta flera sekunder innan AV-receivern/förstärkaren blir varm, så det är möjligt att du inte hör de första sekunderna av den första läten.

• S amtidigt strömpåslag

När du slår på AV-receivern/förstärkaren, slås även iPod-spelaren på. På vissa AV-receivrar/förstärkare kan det vara så att man måste trycka två gånger på [ON]-knappen på AV-receiverns/förstärkarens fjärrkontroll för att slå på övriga komponenter i ljudanläggningen.

• S amtidigt strömavslag

När du slår av AV-receivern/förstärkaren, slås även iPod-spelaren av.

• A utomatiskt strömpåslag ^*1

Om du startar uppspelning på iPod-spelaren då AV-receivern/förstärkaren står i standby-läge, slås AV-receivern/förstärkaren på automatiskt och iPod-spelaren väljs som ingångskälla. Därefter startar uppspelningen på iPod-spelaren.

• A utomatiskt ingångsväl

Om du startar uppspelning på iPod-spelaren medan du lyssnar på en annan ingångskälla, väljer AV-receivern/förstärkaren automatiskt iPod-spelaren som ingångskälla.

• T imerstyrd uppspelning

Du kan använda AV-receiverns/förstärkarens timerfunktion för att slå på AV-receivern/förstärkaren och iPod-spelaren och starta uppspelningen på en bestämd tid.

• G emensam ljusstyrkereglering

När du använder AV-receiverns/förstärkarens dimmerfunktion för att ändra ljusstyrkan för displayen, ändras även ljusstyrkan för RI-dockans strömindikator.

- A n vända AV-receiverns/förstärkarens fjärrkontroll

Du kan använda AV-receiverns/förstärkarens fjärrkontroll för att styra grundläggande iPodfunktioner (se sidan 9).

Anmärkningar gällande drift:

• RI-dockan måste vara ansluten till AV-receivern/förstärkaren med både en RI kabel och en ljudkabel för att använda RI-funktionerna.
• Om AV-receivern/förstärkaren inte stöder funktioner som påslagning av hela systemet, avslagning av hela systemet och automatiskt ingångsval, måste du slå på och av AV-receivern/förstärkaren och välja ingångskälla manuellt.
• Innan du väljer en annan ingångskälla, stoppa uppspelningen på iPod-spelaren för att förhindra att AV-receivern/förstärkaren väljer iPod-spelaren av misstag.
• Om tillbehör är anslutna till iPod-spelaren, är det möjligt att AV-receivern/förstärkaren inte kan välja ingångskällan korrekt.
• M edan iPod-spelaren är placerad i Rldockan har volyminställningen på iPod-spelaren ingen verkan. Om volyminställningen på iPod-spelaren ändras medan iPod-spelaren är placerad i Rldockan, så se till att den inte ställs in på för hög nivå före anslutning av hörlurarna.

■ Användning av iPod-spelarens väckarklocka

Du kan använda väckningsfunktionen i iPodspelaren för att automatiskt slå på iPod-spelaren och AV-receivern/förstärkaren på en bestämd tid. AV-receiverns/förstärkarens ingångsval ställs automatiskt på den ingång till vilken iPod-spelaren är ansluten.

Notera:

• Om du vill använda denna funktion, måste iPod-spelaren sitta i RI-dockan, och RI-dockan måste vara ansluten till AV-receivern/förstärkaren med både en RI kabel och en ljudkabel.
• När du använder denna funktion, se till att ställa in AV-receiverns/förstärkarens volymreglage på en lämplig nivå.
• D et kan ta flera sekunder innan AV-receivern/förstärkaren blir varm, så det är möjligt att du inte hör de första sekunderna av den första låten.

■ Laddning av iPod-spelarens batteri

RI Dock laddar upp iPod-batteriet medan iPod- spelaren sitter i RI Dock.

Notera:

• För att iPod-batteriet ska kunna laddas upp måste nätadaptern vara ansluten till ett lämpligt nätuttag och till likströmsin- taget DC IN 5V 1A på RI Dock.
• V i hänvisar till iPod-spelarens bruksanvisning för närmare information angående batteriladdning.

Användning av fjärrkontrollen till förstärkaren

Följande tabell visar vilka knappar på fjärrkontrollen till en förstärkare som kan användas till att manövrera iPod-spelaren medan den är placerad i RI-dockan. Kontrollera att korrekt manövreringsläge är valt på förstärkarens fjärrkontroll och rikta fjärrkontrollen mot förstärkaren. Notera att en del knappar kan vara märkta annorlunda och att en del fjärrkontroller kanske inte har alla knappar.

iPod-funktion	Användbar knapp på fjärrkontrollen				Beskrivning
	Läget TAPE Låget MD Låget		CDR Låget	HDD
På/avslagning	[STANDBY], [ON] — iPod-spelaren slås på el			er av.
Start	Startknappen [▶]				Uppspelning på iPod-spelaren startar. iPod-spelaren slås på automatiskt, om den är avslagen.
Paus	Pausknappen [▶], stoppknappen [ ] ■			Pausknap-pen [■]	iPod-uppspelning ställs i pausläge.
Melodival framåt	[▶▶], [▶▶]	Snabbväljaren [▶▶] (framåt)			Nästa iPod-melodi väljs.
Melodival bakåt	[◀◀], [◀◀]	Snabbväljaren [◀◀] (bakåt)			Nuvarande iPod-melodi startar om. Tryck två gånger för att välja föregående melodi.
Snabbspelning framåt	—	Snabbspelningsknappen [▶▶] (framåt)			Håll knappen intryckt för att snabbspela iPod-innehållet framåt.
Snabbspelning bakåt	—	Snabbspelningsknappen [◀◀] (bakåt)			Håll knappen intryckt för att snabbspela iPod-innehållet bakåt.

* Använd reglagen på iPod photo-spelaren för att välja nästa eller föregående bild vid bildspelsvisning.

Följande funktioner kan användas med vissa Onkyoförstärkare.

iPod-funktion	Användbar knapp på fjärrkontrollen				Beskrivning
	Läget TAPE	Läget MD L	Läget CDR	Läget HDD
Slumpvis uppspelning	[DOLBY MODE]	[RANDOM], [PLAYMODE], [SHUFFLE]			Slumpvis uppspelning på iPod-spelaren kopplas in (i läget för melodier eller album) eller ur.
Repetering	[REVERSE MODE]	[REPEAT]			Repeterad uppspelning på iPod-spelaren kopplas in (i läget för en melodi eller alla melodier) eller ur.
Bakgrundsbe-lysning	REC [●]	[DISPLAY], [SCROLL]			iPod-spelarens bakgrundsbelysning tänds i 30 sek-under.
Läge för spellista/album	Startknappen [ ]◀(bakåt)	[ENTER], [PROGRAM], [MEMORY]		—	Om någon av följande fyra funktioner ska användas i något annat läge än HDD, så välj först läget för spellista/album genom att använda en av dessa knappar och tryck sedan på aktuell knapp på listan medan strömindikatorn på RI-dockan blinkar (i cirka fem sekunder).
Spellistval framåt	Snabbspelningsknappen [▶▶] (framåt)			[PLAYLIST UP]	Nästa spellista på iPod-spelaren väljs. Välj först läget för spellista/album (se ovan).
Spellistval bakåt	Snabbspelningsknappen [◀◀] (bakåt)			[PLAYLIST DOWN]	Föregående spellista på iPod-spelaren väljs. Välj först läget för spellista/album (se ovan).
Albumval framåt	Snabbväljaren [▶(f×måt)			[ALBUM UP]	Nästa album på iPod-spelaren väljs. Välj först läget för spellista/album (se ovan).
Albumval bakåt	Snabbväljaren [▶(bakåt)			[ALBUM DOWN]	Föregående album på iPod-spelaren väljs. Välj först läget för spellista/album (se ovan).

* Beroende på vilken förstärkare som används kan det hända att en del knappar inte fungerar såsom förväntas.

■ Inget ljud hörs.

• K ontrollera att uppspelning pågår på iPod-spelaren.
• K ontrollera att iPod-spelaren är korrekt isatt i RI Dock.
• K ontrollera att RI-dockan är ansluten till de rätta ingångarna på AV-receivern/förstärkaren. Anslut den inte till några utgångar.
• K ontrollera att AV-receivern/förstärkaren är påslagen, korrekt ingångskälla är vald och volymen är uppskruvad.
• K ontrollera att alla kontakter är ordentligt anslutna.
• K ontrollera att nätadaptern är ansluten till ett lämpligt nätuttag och till RI Dock.
  • P rova att återställa iPod-spelaren.

Det går inte att styra iPod-spelaren med AV-receiverns/förstärkarens fjärrkontroll.

• 3:e generationens iPod-modeller stöds inte.
• K ontrollera att iPod-spelaren är ordentligt placerad i RI-dockan. Kontrollera att iPod-spelaren är korrekt placerad i RI-dockan. Om iPod-spelaren är i ett fodral kan den inte anslutas ordentligt till RI-dockan. Ta alltid ut iPod-spelaren ur fodralet, innan den placeras i RI-dockan.
• En iPod-spelare kan inte manövreras medan Apple-logotypen visas på skärmen.
• Om AV-receiverns/förstärkarens fjärrkontroll har knappar för fjärrstyrningsläge, kontrollera att rätt läge är valt.
• K ontrollera inställningen av omkopplaren RI MODE på RI-dockan.
• När du använder AV-receiverns/förstärkarens fjärrkontroll, rikta den mot AV-receivern/förstärkaren.
• RI-dockan måste vara ansluten till AV-receivern/förstärkaren med både en Rabel och en ljudkabel.
• På en del förstärkare kan ingångsvalet för ingångarna TAPE IN ställas in på TAPE, MD eller CDR. Kontrollera att inställningen av omkopplaren RI MODE på RI-dockan matchar aktuellt fjärrmanövreringsläge. Vi hänvisar till bruksanvisningen till förstärkaren angående ytterligare detaljer.
  Om fjärrmanövrering av iPod-spelaren ändå misslyckas, så starta uppspelning genom att trycka på startknappen på iPod-spelaren. Därefter bör fjärrmanövrering vara möjlig.
• K ontrollera att AV-receiverns/förstärkarens fjärrkontroll är inställd på rätt ID-kod för fjärrstyrning.

■ AV-receivern/förstärkaren väljer oväntat iPod-spelaren som ingångskälla

- S täll alltid uppspelningen på iPod-spelaren i pausläge när du lyssnar på en annan komponent ansluten till AV-receivern/förstärkaren. Om uppspelning inte pausas kan det hända att funktionen för automatiskt ingångsval av misstag väljer iPod-spelaren som ingångskälla, när ett spår tar slut och ett annat börjar spelas upp.

Observera: Om denna produkt används under direkt solljus, fluorescerande ljus eller en bakteriedödande lampa, så kan det hända att ultravioletta strålar eller andra partiklar i ljuset orsakar missfärgning av produktens ytterhölje.

Strömförsörjning: Nätadapter (5V likström)

Effektförbrukning

(iPod-spelaren ej isatt): 0,5 W

Vikt: 220

g

Yttermått (B x H x D): 112 x 60 x 112 mm

In/utgångar: AUDIO OUT L/R, -kopp- ling

Specifikationer och egenskaper kan komma att ändras utan att detta meddelas i förväg.

Den bokstav som i kataloger och på förpackningar lagts till i slutet av produktnamnet anger färgen på RI Dock. Specifikationer och användningssätt är desamma, oberoende av färgen på produkten.

• Informationen angående iPod-spelare i denna bruksanvisning gäller i Juni 2007 och kan komma att ändras i och med framtida uppgrade-ringar av iPod-programvaran.
• D en nätadapter som följer med DS-A1XP är speciellt konstruerad för användning till DS-A1XP. Använd den inte till någon annan apparat. Använd inte heller någon annan nätadapter till DS-A1XP, inte ens en sådan som följer med en annan RI-docksmodell, eftersom RI Dock då kan skadas.
• Om störningar uppstår vid FM- eller AM-mottagning på en radiomottagare eller receiver, så prova att flytta dess antenn längre bort från Rldockan, iPod-spelaren och nätadapterns kabel. Se också till att nätadapterns kabel inte är vriden runt någon annan kabel.

ONKYO CORPORATION

Sales & Product Planning Div.: 2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN

Tel: [phone] Fax: [phone]
