MANUAL DE USUARIO DSA1XP ONKYO

• En cas d’interférence avec une station de radio FM ou AM du tuner ou du récepteur, éloignez son antenne du RI Dock, de l’iPod et du cordon de l’adaptateur secteur. Evitez en outre de d’enrouler le cordon de l’adaptateur secteur avec d’autres câbles.Es-2 Gracias por adquirir un producto de Onkyo. Por favor, lea este manual con atención antes de reali- zar las conexiones o de utilizar este producto. Si sigue estas instrucciones, conseguirá el mejor ren- dimiento de audio y el mejor sonido del producto Onkyo. Guarde este manual para futuras consultas. Instrucciones de seguridad importantes

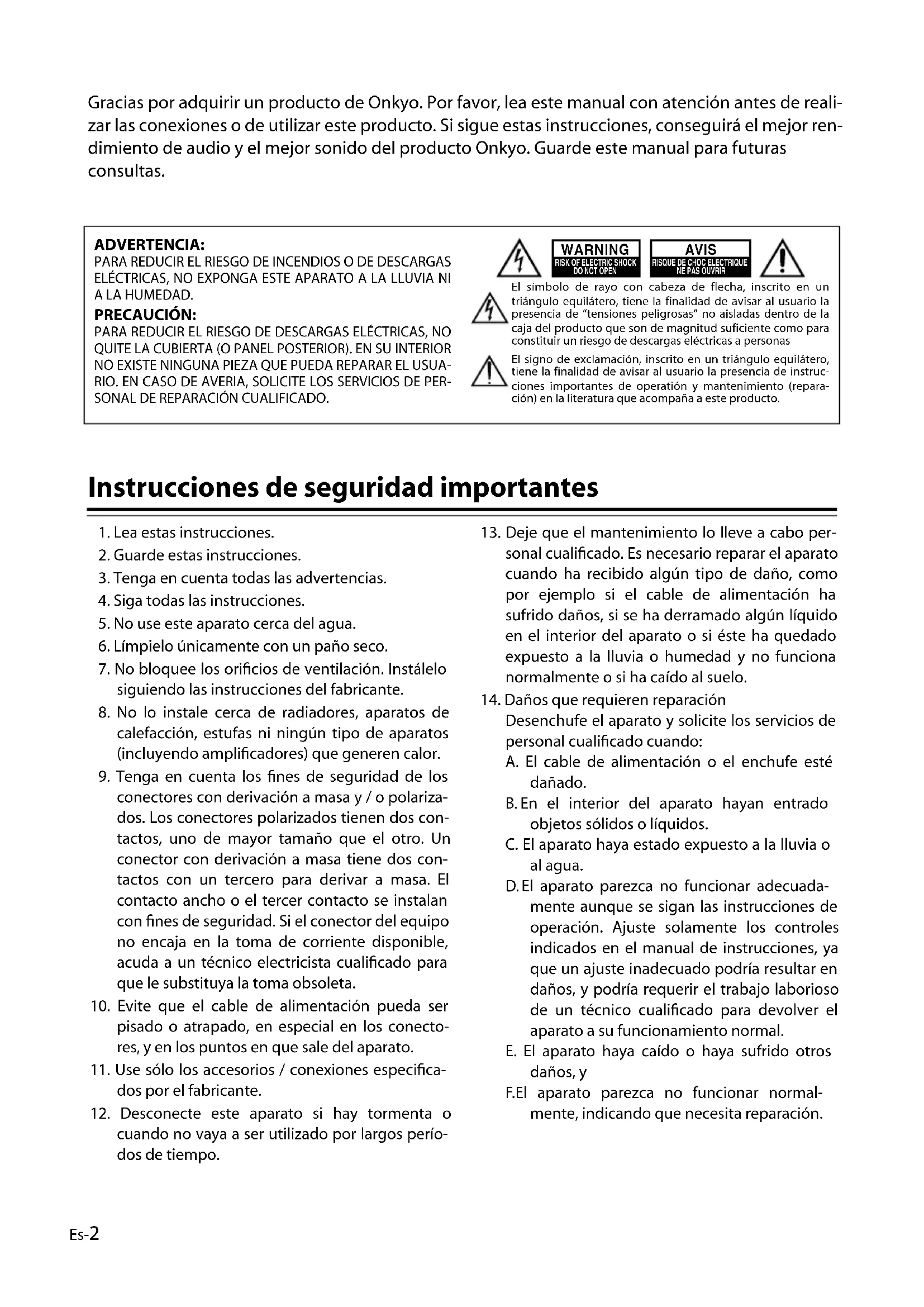

3. Tenga en cuenta todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Límpielo únicamente con un paño seco.

7. No bloquee los orificios de ventilación. Instálelo

siguiendo las instrucciones del fabricante.

8. No lo instale cerca de radiadores, aparatos de

calefacción, estufas ni ningún tipo de aparatos (incluyendo amplificadores) que generen calor.

9. Tenga en cuenta los fines de seguridad de los

conectores con derivación a masa y / o polariza- dos. Los conectores polarizados tienen dos con- tactos, uno de mayor tamaño que el otro. Un conector con derivación a masa tiene dos con- tactos con un tercero para derivar a masa. El contacto ancho o el tercer contacto se instalan con fines de seguridad. Si el conector del equipo no encaja en la toma de corriente disponible, acuda a un técnico electricista cualificado para que le substituya la toma obsoleta.

10. Evite que el cable de alimentación pueda ser

pisado o atrapado, en especial en los conecto- res, y en los puntos en que sale del aparato.

11. Use sólo los accesorios / conexiones especifica-

dos por el fabricante.

12. Desconecte este aparato si hay tormenta o

cuando no vaya a ser utilizado por largos perío- dos de tiempo.

13. Deje que el mantenimiento lo lleve a cabo per-

sonal cualificado. Es necesario reparar el aparato cuando ha recibido algún tipo de daño, como por ejemplo si el cable de alimentación ha sufrido daños, si se ha derramado algún líquido en el interior del aparato o si éste ha quedado expuesto a la lluvia o humedad y no funciona normalmente o si ha caído al suelo.

14. Daños que requieren reparación

Desenchufe el aparato y solicite los servicios de personal cualificado cuando: A. El cable de alimentación o el enchufe esté dañado. B. En el interior del aparato hayan entrado objetos sólidos o líquidos. C. El aparato haya estado expuesto a la lluvia o al agua. D. El aparato parezca no funcionar adecuada- mente aunque se sigan las instrucciones de operación. Ajuste solamente los controles indicados en el manual de instrucciones, ya que un ajuste inadecuado podría resultar en daños, y podría requerir el trabajo laborioso de un técnico cualificado para devolver el aparato a su funcionamiento normal. E. El aparato haya caído o haya sufrido otros daños, y F. El aparato parezca no funcionar normal- mente, indicando que necesita reparación. ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIOS O DE DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD. PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO QUITE LA CUBIERTA (O PANEL POSTERIOR). EN SU INTERIOR NO EXISTE NINGUNA PIEZA QUE PUEDA REPARAR EL USUA-RIO. EN CASO DE AVERIA, SOLICITE LOS SERVICIOS DE PER-SONAL DE REPARACIÓN CUALIFICADO.El símbolo de rayo con cabeza de flecha, inscrito en un triángulo equilátero, tiene la finalidad de avisar al usuario la presencia de “tensiones peligrosas” no aisladas dentro de la caja del producto que son de magnitud suficiente como para constituir un riesgo de descargas eléctricas a personasEl signo de exclamación, inscrito en un triángulo equilátero, tiene la finalidad de avisar al usuario la presencia de instruc-ciones importantes de operatión y mantenimiento (repara-ción) en la literatura que acompaña a este producto. WARNING RISK OF ELECTRIC SHOCKDO NOT OPENRISQUE DE CHOC ELECTRIQUENE PAS OUVRIR AVISEs-3 Precauciones

1. Copyright de las grabaciones—A menos que

se utilice de forma exclusivamente personal, la grabación de material sujeto a copyright es ile- gal sin el permiso del propietario del copyright.

2. Mantenimiento—De vez en cuando limpie esta

unidad con un paño suave. Para la suciedad más difícil de eliminar, use un paño suave ligera- mente humedecido con una solución de agua y detergente suave. A continuación, seque la uni- dad inmediatamente con un paño limpio. No use paños abrasivos, alcohol, ni disolventes quí- micos de ningún tipo ya que con ellos podría dañar el acabado de la unidad e incluso borrar la serigrafía del panel.

3. Nunca toque esta unidad con las manos

• húmedas—Nunca utilice esta unidad ni su cable de alimentación si tiene las manos húme- das o mojadas. Si penetra agua o algún otro líquido en el interior de esta unidad, hágalo revi- sar por su distribuidor Onkyo. Para algunos modelos Antes de utilizarlo, conecte el adaptador para el conector de CA adecuado al adaptador de CA. El tipo de adaptador para el conector depende del lugar de compra. Para los modelos europeos Contenido Instrucciones de seguridad importantes p. 2
• Precauciones p. 3
• Primeros pasos p. 4
• Acerca del RI Dock p. 4
• Características p. 4
• Contenido del paquete p. 4
• Modelos de iPod compatibles p. 4
• Descripción del RI Dock p. 5
• Conexión para RI Dock p. 6
• Utilizar el RI Dock p. 7
• Colocar el iPod en el RI Dock p. 7
• Descripción de las funciones p. 7
• Utilizar el controlador remoto del amplificador p. 9
• Solucionar problemas p. 10
• Especificaciones Desconectar Conectar Muesca Declaración de Conformidad Nosotros, de ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, ALEMANIAGROEBENZELL, ALEMANIAONKYO EUROPE ELECTRONICS GmbHdeclaramos, bajo nuestra propia responsabilidad, que el producto de ONKYO que se describe en el presente manual de instrucciones cumple con las normas técnicas EN60065, EN55013, EN55020 y EN61000-3-2, -3-3.K. MIYAGIEs-4 Primeros pasos Con el RI Dock de Onkyo, puede reproducir la música guardada en su Apple iPod p. 11

fácilmente a través del sistema de audio de Onkyo y disfru- tar de un fantástico sonido. Puede utilizar el controlador remoto del ampli- ficador Onkyo para gestionar el iPod. , que significa Remote Interactive, es un sis- tema de control exclusivo de Onkyo que per- mite activar y desactivar todos los componen- tes de audio compatibles con de Onkyo de forma conjunta, activar automáticamente el amplificador/receptor AV y seleccionar la fuente de entrada adecuada cuando se inicia la reproducción en un componente fuente. Tam- bién permite controlar el iPod con el controla- dor remoto del amplificador/receptor AV. En este manual, el Dock Interactivo Remoto DS-A1XP se denomina “RI Dock”. ❑ Reproduzca la música del iPod a través del sistema de audio de Onkyo y consiga un sonido perfecto ❑ Controle su iPod con el controlador remoto Onkyo ❑ Compatible con todos los modelos de iPod con conector iPod, excepto los mode- los de iPod de 3ª generación ❑ Cargue la batería del iPod mientras dis- fruta de la música Para más información sobre el RI Dock, con- sulte el sitio web de Onkyo en: www.onkyo.com

• iPod es una marca comercial de Apple Inc., registrada en los EE.UU. y en otros países.“Made for iPod” significa que un accesorio electrónico ha sido dis-eñado para conectarse específicamente a un iPod y su conformi-dad con los estándares de rendimiento de Apple ha sido certifi-cada por el desarrollador.Apple no se hace responsable del funcionamiento de este dispos-itivo ni de su conformidad con los estándares de seguridad y nor-mativos. Compruebe que no falta ninguno de los ele- mentos siguientes: ■ Diseñado para:

• iPod de 5ª generación (iPod con vídeo)

• iPod photo (iPod con pantalla en color)

• iPod de 4ª generación

• iPod nano de 2ª generación

• iPod nano de 1ª generación

• iPod mini Acerca del RI Dock Características Contenido del paquete Modelos de iPod compatibles

• Cable de conexión de audio (1,5m)

• Manual de Instrucciones El tipo de adaptador varía para cada país. Nota:

• No son compatibles los modelos de iPod de 3ª generación.

• Antes de utilizar el RI Dock, actualice su iPod a la última versión del software, dis- ponible en el sitio web de Apple en: www.apple.comEs-5 Primeros pasos—Continúa Descripción del RI Dock CD-R HDD/DOCK TAPE TAPE

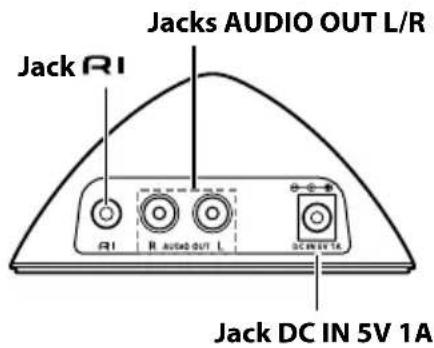

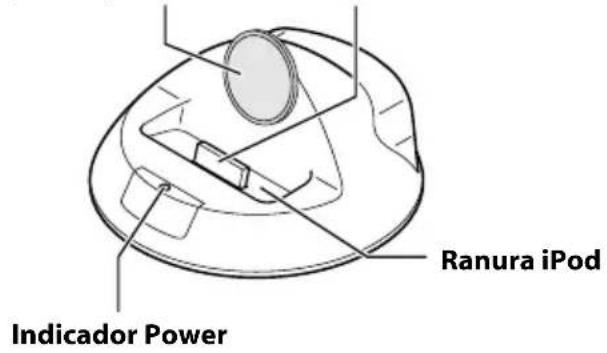

Ranura iPod Conector iPod Indicador Power Conmutador RI MODE Jack Jack DC IN 5V 1A Jacks AUDIO OUT L/R Configúrelo para se adapte a la pantalla de entrada del ampli- ficador/receptor AV (consulte a continuación). Pantalla de entrada del amplicador/receptor AV Conmutador RI MODE Consulte el manual de instrucciones del amplificador/receptor AV para obtener más información acerca de cómo cambiar la pantalla de entrada. En algunos amplificadores, mantenga pulsado el botón [TAPE] para cambiar la pantalla de entrada de TAPE a MD, CDR, HDD o DOCK. Para controlar el iPod con el controlador remoto del amplificador/receptor AV, selec- cione el modo de control remoto que coincida. Modo del controlador remoto del amplificador/ receptor AV Adaptador para el iPodEs-6 Primeros pasos—Continúa Según el amplificador/receptor AV de Onkyo que utilice, elija el método de conexión A o B. A: Conecte los jacks AUDIO OUT L/R del RI Dock a una entrada compatible con el RI Dock del amplificador/receptor AV de Onkyo. (Es posible que deba cambiar la pan- talla de entrada a “HDD” o “DOCK”). B: Conecte los jacks AUDIO OUT L/R del RI Dock a los jacks TAPE (MD, CDR) IN del ampli- ficador/receptor AV de Onkyo. Para más información, consulte el manual de instrucciones del amplificador/receptor AV.

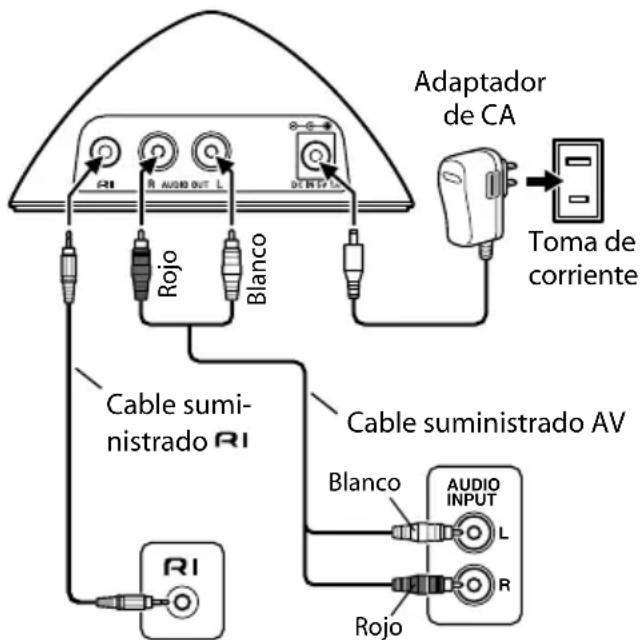

1. Con el cable AV incluido, conecte los jacks

AUDIO OUT L/R del RI Dock a una entrada de audio adecuada del amplificador/recep- tor AV. La entrada que debe usar depende del tipo de amplificador/receptor AV de Onkyo del cual disponga. Para más información, con- sulte el manual de instrucciones del amplifi- cador/receptor AV.

2. Con el cable incluido, conecte el jack

del RI Dock a un jack de uno de los componentes Onkyo de su sistema.

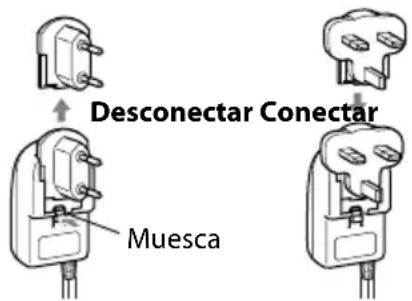

3. Conecte el adaptador de CA incluido al jack

DC IN del RI Dock. ■ Qué hacer si ya existe un componente conectado a la entrada TAPE del amplifi- cador/receptor AV o a una entrada com- patible con el RI Dock Conecte el RI Dock a una entrada AV no utili- zada del amplificador/receptor AV. Sin embargo, no podrá utilizar ninguna de las fun- ciones . Conexión para RI Dock

AUDIO INPUT Adaptador de CA Toma de corriente Amplificador/receptor AV con capacidad Cable suministrado AV Cable sumi- nistrado Blanco Rojo Blanco Rojo Nota: Si el adaptador de CA no está conec- tado al RI Dock, el RI Dock no emitirá sonido, las funciones no estarán disponibles y la batería del iPod no se cargará. Precaución: Conecte el cable incluido sólo a los jacks . No conecte los auricula- res al jack , podría dañar el equipo.Es-7 Utilizar el RI Dock

cione las entradas apropiadas en el amplifi- cador/receptor AV.

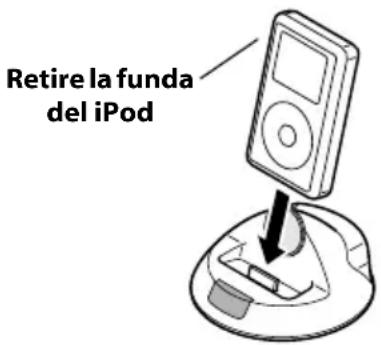

3. Alinee el iPod con la ranura iPod del RI Dock

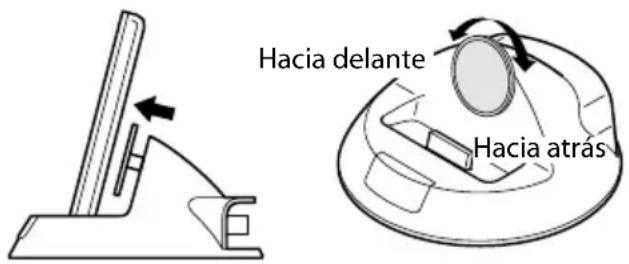

y coloque el iPod en la ranura con cuidado, como se muestra a continuación. ■ Ajustar el adaptador del iPod Debe ajustar el adaptador del iPod para que se adapte a su iPod personal. Si existe algún espa- cio entre la parte posterior del iPod y el adapta- dor, gire el adaptador en sentido antihorario para eliminar el espacio. Si gira el adaptador en sentido antihorario, se mueve hacia delante. Si lo gira en sentido horario se mueve hacia atrás. ■ Funcionamiento básico

• Función Sistema Activado Al activar el amplificador/receptor AV, el iPod también se activa. Con algunos amplificadores/ receptores AV, tendrá que pulsar el botón ON del controlador remoto del amplificador/ receptor AV dos veces para activar el resto de los componentes del sistema.

• Función Sistema Desactivado Al desactivar el amplificador/receptor AV el iPod también se desactiva.

• Función Activación automática

Si inicia la reproducción en el iPod mientras el amplificador/receptor AV está en espera, el amplificador/receptor AV se activará automáti- camente y seleccionará el iPod como fuente de entrada. A continuación, se iniciará la repro- ducción en el iPod.

• Función Cambio Directo

Si inicia la reproducción del iPod al escuchar otra fuente de entrada, el amplificador/recep- tor AV seleccionará automáticamente el iPod como fuente de entrada.

• Reproducción temporizada Puede utilizar la función Timer del amplifica- dor/receptor AV para activar el amplificador/ receptor AV y el iPod, e iniciar la reproducción en el momento especificado.

• Función Dimmer enlazada Cuando utilice la función Dimmer del amplifi- cador/receptor AV para cambiar el brillo de la pantalla, el brillo del indicador Power del RI Dock también cambiará.

• Utilizar el controlador remoto del amplifi- cador/receptor AV Puede utilizar el controlador remoto del ampli- ficador/receptor AV para controlar las funcio- nes básicas del iPod (consulte la página 9). Colocar el iPod en el RI Dock Retire la funda del iPod Hacia delante Hacia atrás Notas:

• Para evitar daños en el conector del iPod, no gire el iPod al insertarlo o extraerlo, y procure no volcar el RI Dock al insertar el iPod.

• No utilice el RI Dock con ningún otro accesorio del iPod, como transmisores FM y micrófonos, ya que podrían provo- car un funcionamiento anómalo. Descripción de las funciones *1. Si utiliza los controles del iPod para iniciar un pase de diapo-sitivas o un vídeo en el iPod, estas funciones no estarán dis-ponibles, por lo tanto, utilice el controlador remoto. Nota:

• El amplificador/receptor AV tarda unos segundos en activarse, por lo que es posi- ble que no oiga los primeros segundos de la primera canción.Es-8 Utilizar el RI Dock—Continúa ■ Utilizar la alarma del iPod Puede utilizar la función de alarma del iPod para activar automáticamente el iPod y el amplificador/receptor AV a una hora específica. La fuente de entrada del amplificador/receptor AV se ajustará automáticamente a la entrada a la que esté conectado el iPod. ■ Cargar la batería del iPod El RI Dock carga la batería del iPod mientras el iPod está en el RI Dock. Notas sobre el funcionamiento:

• El RI Dock debe estar conectado al ampli- ficador/receptor AV con un cable y con un cable de audio para utilizar las funciones .

• Si el amplificador/receptor AV no permite las funciones Sistema Activado, Sistema Desactivado, Activación automática y Cambio Directo, tendrá que activarlo y desactivarlo y seleccionar la fuente de entrada de forma manual.

• Antes de seleccionar otra fuente de entrada, detenga la reproducción del iPod para evitar que el amplificador/ receptor AV seleccione la fuente de entrada del iPod por error.

• Si conecta algún accesorio al iPod, el amplificador/receptor AV no podrá selec- cionar la fuente de entrada correcta- mente.

• Cuando el iPod está en el RI Dock, su control de volumen no produce efecto. Si ajusta el control de volumen del iPod cuando éste se encuentra en el RI Dock, asegúrese de que no está ajustado demasiado alto antes de volver a conectar los auriculares. Notas:

• Para utilizar esta función, el iPod debe estar en el RI Dock y el RI Dock debe estar conectado al amplificador/receptor AV con un cable y con un cable de audio.

• Cuando utilice esta función, asegúrese de ajustar el control de volumen del amplifi- cador/receptor AV a un nivel adecuado.

• El amplificador/receptor AV tarda unos segundos en activarse, por lo que es posi- ble que no oiga los primeros segundos de la primera canción. Notas:

• Para cargar la batería del iPod, el adapta- dor de CA debe estar conectado a una toma de corriente adecuada y al jack DC IN del RI Dock.

• Consulte el manual de instrucciones del iPod, para más información acerca de la carga de la batería.Es-9 Utilizar el RI Dock—Continúa La siguiente tabla muestra qué botones del controlador remoto del amplificador puede utilizar para controlar el iPod mientras está en el RI Dock. Asegúrese de seleccionar el modo remoto apro- piado en primer lugar, y de apuntar el controlador remoto hacia el amplificador. Tenga en cuenta que algunos botones pueden tener un nombre distinto o que algunos controladores remotos pue- den no disponer de todos los botones. *Para seleccionar la fotografía anterior o siguiente durante un pase de diapositivas del iPod photo, utilice los controles del iPod photo. Las siguientes funciones se pueden utilizar con algunos amplificadores Onkyo. *Según el amplificador, es posible que algunos botones no funcionen de la forma esperada. Utilizar el controlador remoto del amplificador Función del iPod Botón del controlador remoto a utilizar Descripción Modo TAPE Modo MD Modo CDR Modo HDD Activar/des- activar [STANDBY], [ON] — El iPod se activa y se desactiva. Reproducir Reproducción [ ] Inicia la reproducción en el iPod. Si el iPod aún no está activado, se activa automáticamente. Pausar Pausar [ ], Stop [ ] Pausar [ ] Pausa la reproducción del iPod. Canción siguiente

Siguiente [ ] Selecciona la siguiente canción del iPod. Canción anterior

Anterior [ ] Vuelve a empezar la canción actual del iPod. Púlselo dos veces para seleccionar la canción anterior. Avanzar rápido

Avanzar rápido [ ] Manténgalo pulsado para avanzar rápido el iPod. Rebobinar — Rebobinar [ ] Manténgalo pulsado para rebobinar el iPod. Función del iPod Botón del controlador remoto a utilizar Descripción Modo TAPE Modo MD Modo CDR Modo HDD Aleatorio [DOLBY MODE]

[RANDOM], [PLAYMODE], [SHUFFLE]

Ajusta la función Aleatorio del iPod a: Canciones, Álbumes o No. Repetir [REVERSE MODE] [REPEAT] Ajusta la función Repetir del iPod a: Una, Todas o Desactivado. Retroilumina- ción REC [ ] [DISPLAY], [SCROLL] La retroiluminación del iPod se activa durante 30 segundos. Modo Listas repr./Álbumes Reproduc- ción inversa

Para utilizar las siguientes cuatro funciones con modos que no sean HDD, primero seleccione el modo Listas repr./Álbumes con uno de estos boto- nes y, a continuación, pulse el botón indicado en la lista mientras el indicador Power del RI Dock esté parpadeando (unos 5 segundos). Lista de repro- ducción siguiente Avanzar rápido [ ] [PLAYLIST UP] Selecciona la lista de reproducción siguiente en el iPod. Primero seleccione el modo Listas repr./Álbu- mes (consulte arriba). Lista de repro- ducción anterior Rebobinar [ ] [PLAYLIST DOWN] Selecciona la lista de reproducción anterior en el iPod. Primero seleccione el modo Listas repr./Álbu- mes (consulte arriba). Álbum siguiente Siguiente [ ] [ALBUM UP] Selecciona el álbum siguiente en el iPod. Primero seleccione el modo Listas repr./Álbumes (consulte arriba). Álbum anterior Anterior [ ] [ALBUM DOWN] Selecciona el álbum anterior en el iPod. Primero seleccione el modo Listas repr./Álbumes (consulte arriba).Es-10 Solucionar problemas ■ No se oye sonido

• Compruebe si el iPod se está reproduciendo.

• Compruebe si el iPod está insertado correcta- mente en el RI Dock.

• Asegúrese de que el RI Dock está conectado a los jacks de entrada correctos del amplificador/recep- tor AV. No lo conecte a ningún jack de salida.

• Compruebe que el amplificador/receptor AV está activado, que la fuente de entrada está seleccio- nada y que el volumen está subido.

• Compruebe que los conectores estén completa- mente conectados.

• Asegúrese de que el adaptador de CA esté conec- tado a una toma de corriente adecuada y también al RI Dock.

• Intente reajustar el iPod. ■ El controlador remoto del amplificador/ receptor AV no controla el iPod.

• No son compatibles los modelos de iPod de 3ª generación.

• Asegúrese de que el iPod esté insertado correcta- mente en el RI Dock. Si el iPod está en una funda, es posible que no se conecte correctamente al RI Dock. Retire el iPod de la funda siempre, antes de insertarlo en el RI Dock.

• El iPod no se puede utilizar mientras visualiza el logotipo de Apple.

• Si el controlador remoto del amplificador/receptor AV dispone de botones de modo remoto, asegú- rese de haber seleccionado el modo correcto.

• Compruebe el ajuste del conmutador RI MODE del RI Dock.

• Cuando use el controlador remoto del amplifica- dor/receptor AV, apúntelo hacia el amplificador/ receptor AV.

• El RI Dock debe estar conectado al amplificador/ receptor AV a través de un cable y de un cable de audio.

• El TAPE IN de algunos amplificadores puede ajus- tarse a TAPE, MD o CDR. Asegúrese de que el ajuste del conmutador RI MODE del RI Dock y el modo de control remoto estén ajustados de la misma forma. Para más información, consulte el manual del amplificador. Si todavía no puede controlar el iPod, pulse el botón central del iPod para iniciar la reproducción. Ahora debería ser posible el funcionamiento remoto.

• Asegúrese de que el controlador remoto del amplificador/receptor AV esté ajustado a la ID de control remoto correcta. ■ El amplificador/receptor AV selecciona el iPod como fuente de entrada, de forma inesperada

• Pause siempre la reproducción del iPod mientras escucha otro componente conectado al amplifica- dor/receptor AV. Si no pausa la reproducción, la función Direct Change puede seleccionar el iPod como fuente de entrada por error, cuando termina la reproducción de una pista y empieza otra. Precaución: Si utiliza este producto bajo la luz directa del sol, de fluorescentes o de lámparas insecticidas, luz ultravioleta u otros elementos de luz, es posible que cambie el color exterior del producto.Es-11 Especificaciones Alimentación: Adaptador de CA (5V CC) Consumo (iPod no insertado): 0,5W Peso: 220g Dimensiones (Anchura x Altura x Profundidad): 112 x 60 x 112mm Conectores: AUDIO OUT L/R, jack Las especificaciones y características están sujetas a cambios sin previo aviso. En los catálogos y embalajes, la letra al final del nom- bre del producto indica el color del RI Dock. Las espe- cificaciones e instrucciones son las mismas indepen- dientemente del color.

• Las instrucciones de funcionamiento de este manual son válidas para las versiones de iPod a partir de junio de 2007 y pueden variar en actua- lizaciones del software del iPod.

• El adaptador de CA que se entrega con el DS-A1XP está exclusivamente diseñado para uti- lizarlo con el DS-A1XP. No lo utilice con ningún otro dispositivo. De forma similar, no utilice nin- gún otro adaptador de CA con el DS-A1XP, inclu- yendo los que se entregan con otros modelos de RI Dock. Si lo hiciera podría dañar el RI Dock.
