Produkttyp	RI-Dock für iPod (Remote Interactive)
Marke	Onkyo
Modell	DS-A1XP
Gewicht	220 g
Stromversorgung	Netzadapter 5 V DC (im Lieferumfang)
Stromverbrauch (iPod nicht eingelegt)	0,5 W
Hauptfunktionen	Musik vom iPod auf einem Onkyo-System abspielen; Fernbedienung über die Onkyo-Fernbedienung; Aufladen des iPod-Akkus; RI-Funktionen (automatisches Ein-/Ausschalten, automatische Quellenumschaltung)
iPod-Kompatibilität	iPod 5. Generation, iPod photo, iPod 4. Generation, iPod nano 1. und 2. Generation, iPod mini (außer iPod 3. Generation)
Anschlüsse	Audioausgänge L/R (Cinch), RI-Eingang (3,5-mm-Klinkenbuchse), DC 5V-Eingang
Mitgeliefertes Zubehör	Netzadapter (1,4 m), Audiokabel (1,5 m), RI-Kabel (1,8 m), Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine chemischen Reinigungsmittel verwenden
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen; bei Gewitter vom Netz trennen; Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen
Reparaturindex	Nicht relevant (externes Zubehör)

Häufig gestellte Fragen - DSA1XP ONKYO

Wie schließe ich das RI-Dock an meinen Onkyo-Verstärker an?

Verwenden Sie das mitgelieferte Audiokabel, um die AUDIO OUT L/R-Ausgänge des Docks mit einem Audioeingang des Verstärkers (z.B. TAPE IN oder einem dedizierten RI-Eingang) zu verbinden. Schließen Sie außerdem das RI-Kabel zwischen der RI-Buchse des Docks und einer RI-Buchse des Verstärkers an, um die Fernbedienungsfunktionen zu nutzen.

Warum steuert meine Onkyo-Fernbedienung den iPod nicht?

Überprüfen Sie, ob das RI-Dock korrekt mit dem RI-Kabel und dem Audiokabel verbunden ist. Stellen Sie sicher, dass der RI MODE-Schalter am Dock mit dem Fernbedienungsmodus des Verstärkers übereinstimmt (TAPE, MD, CDR, HDD). Richten Sie die Fernbedienung auf den Verstärker, nicht auf das Dock.

Kann ich einen iPod der 3. Generation mit dem DS-A1XP verwenden?

Nein, iPod der 3. Generation sind nicht kompatibel. Kompatible Modelle sind: iPod 5. Generation, iPod photo, iPod 4. Generation, iPod nano (1. und 2. Generation) und iPod mini.

Wie lade ich den Akku des iPod über das Dock?

Der iPod wird automatisch aufgeladen, wenn er in das Dock eingelegt und der Netzadapter angeschlossen ist. Es sind keine zusätzlichen Handgriffe erforderlich.

Was tun, wenn kein Ton aus dem Verstärker kommt?

Überprüfen Sie, ob der iPod wiedergibt und richtig eingelegt ist. Kontrollieren Sie die Verbindungen der Audio- und Netzkabel. Stellen Sie sicher, dass der Verstärker eingeschaltet, die richtige Quelle ausgewählt und die Lautstärke angemessen ist. Setzen Sie den iPod bei Bedarf zurück.

Kann ich das Dock mit einem nicht mitgelieferten Netzadapter verwenden?

Nein, verwenden Sie ausschließlich den mit dem DS-A1XP gelieferten Adapter. Die Verwendung eines anderen Adapters kann das Dock beschädigen.

Wie reinige ich das RI-Dock?

Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Bei hartnäckigen Flecken verwenden Sie ein leicht mit Wasser und mildem Reinigungsmittel angefeuchtetes Tuch und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Funktioniert das Dock mit einem Verstärker, der nicht von Onkyo ist?

Das RI-Dock ist für Onkyo-Verstärker mit RI-Kompatibilität ausgelegt, um die Fernbedienungsfunktionen zu nutzen. Wenn es an einen anderen Verstärker angeschlossen ist, steht nur der Audioausgang zur Verfügung, ohne die RI-Funktionen.

Warum wählt der Verstärker automatisch den iPod aus, obwohl ich eine andere Quelle hören möchte?

Stoppen Sie die Wiedergabe auf dem iPod, bevor Sie die Quelle wechseln. Die Direct Change-Funktion kann automatisch auf den iPod umschalten, wenn ein Titel startet, während der iPod im Wiedergabemodus ist.

Wie verwende ich die Weckerfunktion des iPod mit dem Dock?

Stellen Sie den Wecker auf dem iPod ein. Stellen Sie sicher, dass der iPod im Dock ist und das Dock über die RI- und Audiokabel mit dem Verstärker verbunden ist. Der Verstärker schaltet sich zur programmierten Zeit automatisch ein und gibt die Musik wieder.

BEDIENUNGSANLEITUNG DSA1XP ONKYO

GROEBENZELL, ALLEMAGNE

ONKYO EUROPE ELECTRONICS GmbH

Sommaire

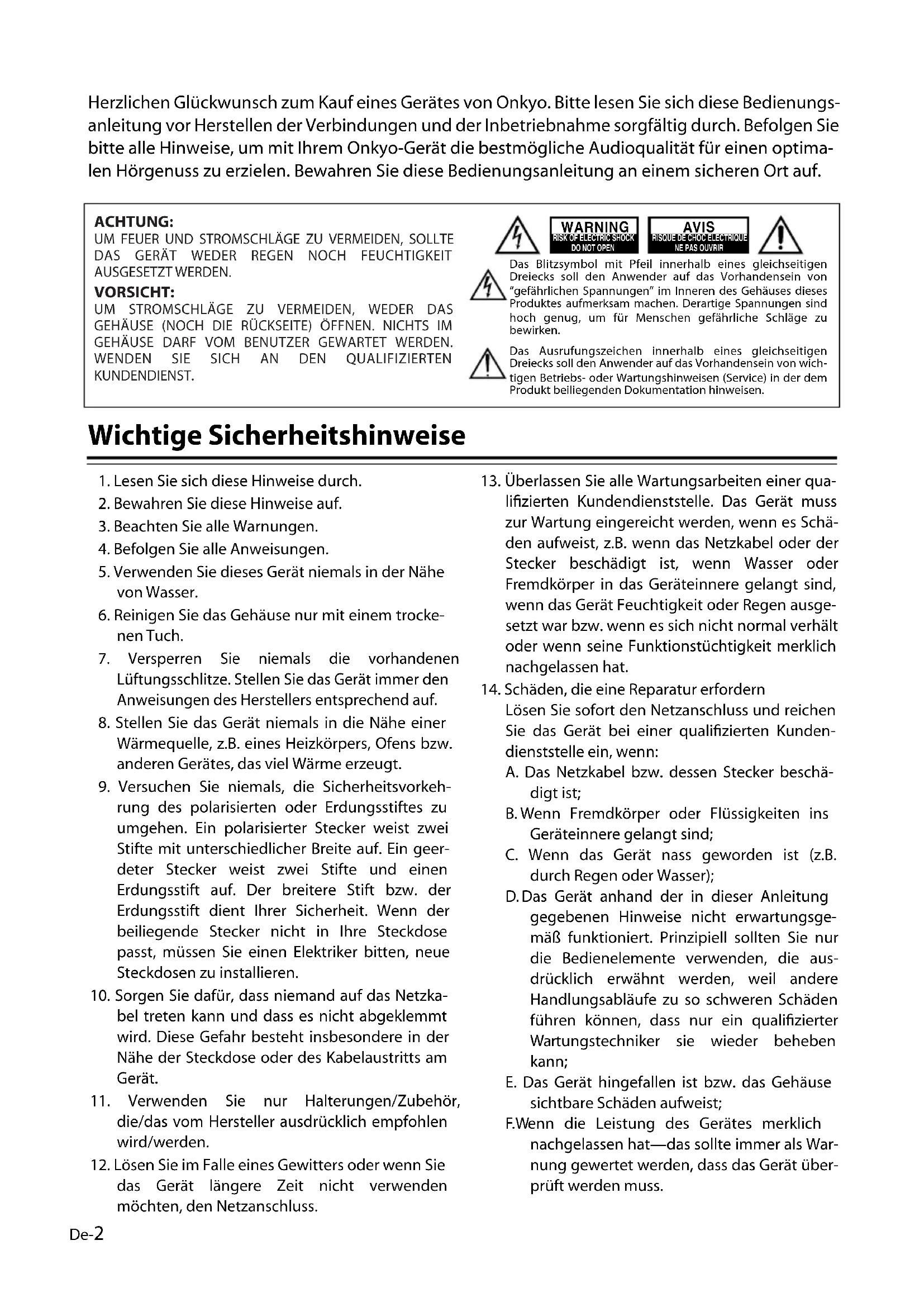

Herzlichen Glückwunsch zum Kauf eines Gerätes von Onkyo. Bitte lesen Sie sich diese Bedienungsanleitung vor Herstellen der Verbindungen und der Inbetriebnahme sorgfältig durch. Befolgen Sie bitte alle Hinweise, um mit Ihrem Onkyo-Gerät die bestmögliche Audioqualität für einen optimalen Hörgenuss zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf.

ACHTUNG:

UM FEUER UND STROMSCHLÄGE ZU VERMEIDEN, SOLLTE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZTWERDEN.

VORSICHT:

UM STROMSCHLÄGE ZU VERMEIDEN, WEDER DAS GEHÄUSE (NOCH DIE RÜCKSEITE) ÖFFNEN. NICHTS IM GEHÄUSE DARF VOM BENUTZER GEWARTET WERDEN. WENDEN SIE SICH AN DEN QUALIFIZIERTEN KUNDENDIENST.

Das Blitzsymbol mit Pfeil innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von "gefährlichen Spannungen" im Inneren des Gehäuses dieses Produktes aufmerksam machen. Derartige Spannungen sind hoch genug, um für Menschen gefährliche Schläge zu bewirken.

Das Ausrufungszeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von wichtigen Betriebs- oder Wartungshinweisen (Service) in der dem Produkt beiliegenden Dokumentation hinweisen.

Wichtige Sicherheitshinweise

1. Lesen Sie sich diese Hinweise durch.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät niemals in der Nähe von Wasser.

6. Reinigen Sie das Gehäuse nur mit einem trockenen Tuch.

7. Versperren Sie niemals die vorhandenen Lüftungsschlitze. Stellen Sie das Gerät immer den Anweisungen des Herstellers entsprechend auf.

8. Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. eines Heizkörpers, Ofens bzw. anderen Gerätes, das viel Wärme erzeugt.

9. Versuchen Sie niemals, die Sicherheitsvorkehrung des polarisierten oder Erdungsstiftes zu umgehen. Ein polarisierter Stecker weist zwei Stifte mit unterschiedlicher Breite auf. Ein geerdeter Stecker weist zwei Stifte und einen Erdungsstift auf. Der breitere Stift bzw. der Erdungsstift dient Ihrer Sicherheit. Wenn der beiliegende Stecker nicht in Ihre Steckdose passt, müssen Sie einen Elektriker bitten, neue Steckdosen zu installieren.

10. Sorgen Sie dafür, dass niemand auf das Netzkabel treten kann und dass es nicht abgeklemmt wird. Diese Gefahr besteht insbesondere in der Nähe der Steckdose oder des Kabelaustritts am Gerät.

11. Verwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdrücklich empfohlen wird/werden.

12. Lösen Sie im Falle eines Gewitters oder wenn Sie das Gerät längere Zeit nicht verwenden möchten, den Netzanschluss.

13. Überlassen Sie alle Wartungsarbeiten einer qualifizierten Kundendienststelle. Das Gerät muss zur Wartung eingereicht werden, wenn es Schäden aufweist, z.B. wenn das Netzkabel oder der Stecker beschädigt ist, wenn Wasser oder Fremdkörper in das Geräteinnere gelangt sind, wenn das Gerät Feuchtigkeit oder Regen ausgesetzt war bzw. wenn es sich nicht normal verhält oder wenn seine Funktionstüchtigkeit merklich nachgelassen hat.

14. Schäden, die eine Reparatur erfordern Lösen Sie sofort den Netzanschluss und reichen Sie das Gerät bei einer qualifizierten Kunden-dienststelle ein, wenn:

A. Das Netzkabel bzw. dessen Stecker beschädigt ist;
B. Wenn Fremdkörper oder Flüssigkeiten ins Geräteinnere gelangt sind;
C. Wenn das Gerät nass geworden ist (z.B. durch Regen oder Wasser);

D. Das Gerät anhand der in dieser Anleitung gegebenen Hinweise nicht erwartungsgemäß funktioniert. Prinzipiell sollten Sie nur die Bedienelemente verwenden, die ausdrücklich erwähnt werden, weil andere Handlungsabläufe zu so schweren Schäden führen können, dass nur ein qualifizierter Wartungstechniker sie wieder beheben kann;

E. Das Gerät hingefallen ist bzw. das Gehäuse sichtbare Schäden aufweist;

F.Wenn die Leistung des Gerätes merklich nachgelassen hat—das sollte immer als Warnung gewertet werden, dass das Gerät überprüft werden muss.

Vorsichtsmaßnahmen

1. Urheberrechte—Außer für private Zwecke ist das Aufnehmen urheberrechtlich geschützten Materials ohne die Zustimmung des Rechteinhabers strafbar.

2. Pflege—Hin und wieder sollten Sie das Gerät mit einem weichen Tuch abstauben. Hartnäckige Flecken darf man mit einem weichen und Tuch und etwas milder Reinigungslauge abwischen. Wischen Sie das Gehäuse gleich im Anschluss mit einem sauberen Tuch trocken. Verwenden Sie niemals ätzende Produkte, Verdünner, Waschbenzin oder chemische Lösungsmittel, da diese die Lackierung angreifen oder die Beschriftung ablösen können.

3. Berühren Sie das Gerät niemals mit nassen Händen—Fassen Sie das Netzkabel dieses Gerätes niemals mit nassen oder feuchten Händen an. Wenn Wasser oder andere Flüssigkeiten in das Geräteinnere gelangen, müssen Sie es sofort zur Wartung bei Ihrem Onkyo-Händler einreichen.

Bei bestimmten Modellen

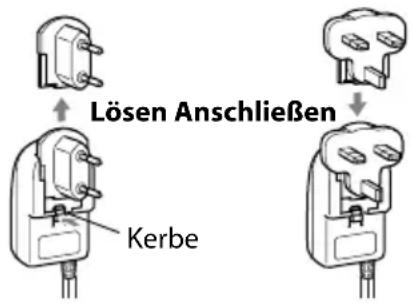

Vor dem ersten Einsatz müssen Sie den richtigen Steckeradapter mit dem Netzteil verbinden.

Die Ausführung des Steckeradapters richtet sich nach dem Auslieferungsland.

Lösen Anschließen Kerbe

Modelle für Europa

Konformitätserklärung

Wir, ONKYO EUROPE

ELECTRONICS GmbH

LIEGNITZERSTRASSE 6,

82194 GROEBENZELL,

GERMANY

erklären in eigener Verantwortung, daß das ONKYO-Produkt, das in dieser Betriebsanleitung beschrieben wird, mit den folgenden technischen Normen übereinstimmt: EN60065, EN55013, EN55020 und EN61000-3-2, -3-3.

GROEBENZELL, GERMANY

ONKYO EUROPE ELECTRONICS GmbH

Inhalt

Wichtige Sicherheitshinweise....2

Vorsichtsmaßnahmen....3

Vorbereitungen 4

Über das RI-Dock....4

Funktionen 4

Lieferumfang 4

Kompatible iPod-Modelle .... 4

Erkundung des RI-Dock....5

Anschlussbeispiele für das RI-Dock....6

Verwendung des RI-Dock....7

Einsetzen des iPod in das RI-Dock....7

Funktionsübersicht 7

Verwendung der Verstärkerfernbedienung ..... 9

Fehlersuche....10

Technische Daten....11

Über das RI-Dock

Über das RI-Dock von Onkyo können Sie Ihren Apple iPod* an Ihre Onkyo-Audioanlage anschließen, um eine hochwertige Wiedergabequalität zu erzielen.

Die Fernbedienung Ihres Onkyo-Verstärkers kann für die Steuerung des iPod genutzt werden.

RI steht für „Remote Interactive“ und vertritt ein exklusives Bediensystem von Onkyo. Damit lassen sich alle fähigen Geräte von Onkyo gemeinsam ein- und ausschalten. Wenn Sie die Wiedergabe eines Geräts starten, schaltet sich der AV-Receiver/Verstärker automatisch ein und wählt die entsprechende Eingangsquelle. Ihr iPod wertet sogar die Fernbedienungssignale Ihres AV-Receivers/Verstärkers aus.

In dieser Bedienungsanleitung verwenden wir für das DS-A1XP Remote Interactive Dock die Bezeichnung „RI-Dock“.

Funktionen

☐ iPod-Musikwiedergabe in makelloser Qualität über Ihre Onkyo-Anlage
□ Steuerung des iPod mit Ihrer Onkyo-Fernbedienung
☐ Unterstützt alle iPod-Modelle mit einem iPod-Anschluss (außer die iPod der 3. Generation)
☐ Aufladen des iPod-Akkus während der Musikwiedergabe.

Neueste Informationen zum RI-Dock finden Sie auf der Onkyo-Webpage: www.onkyo.com

Lieferumfang

Bitte überprüfen Sie, ob Sie folgende Dinge bekommen haben:

• DS-A1XP Remote Interactive Dock

• A udiokabel (1,5m)

• N etzteil (1,4m)

Der Adaptertyp richtet sich nach dem Auslieferungsland.

• RI- Kabel (1,8m)

• Bedienungsanleit

Kompatible iPod-Modelle

■ Entwickelt für:

• iPod der 5. Generation (mit Videofunktion)
• iPod photo (iPod mit Farb-Display)

• iPod der 4. Generation

• iPod nano der 2. Generation

• iPod nano der 1. Generation

- iPod mini

Anmerkung:

• iPod-Modelle der 3. Generation werden nicht unterstützt.
• V or dem ersten Einsatz des RI-Dock sollten Sie Ihren iPod auf den neuesten Softwarestand bringen. Gehen Sie hierfür auf die Apple-Webpage: www.apple.com

Erkundung des RI-Dock

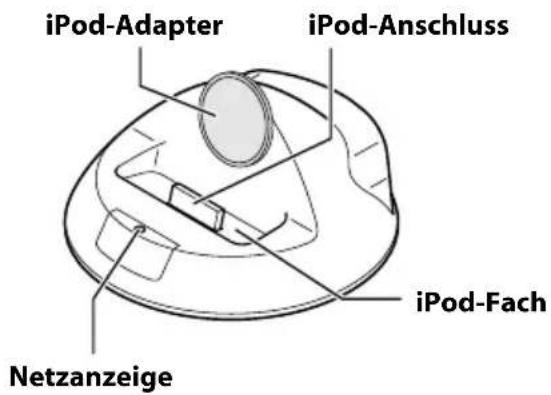

iPod-Adapter iPod-Anschluss iPod-Fach Netzanzeige

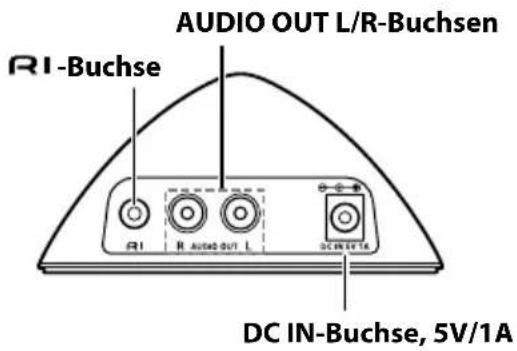

AUDIO OUT L/R-Buchsen RI-Buchse DC IN-Buchse, 5V/1A

Wählen Sie die gleiche Einstellung wie jene der Quellenanzeige auf dem AV-Receiver/Verstärker (siehe unten).

Quellenanzeige des AV-Receivers/Verstärkers

RI MODE-Schalter

Wie man die Quellenanzeige des AV-Receivers/Verstärkers ändert, entnehmen Sie bitte dessen Bedienungsanleitung. Bei bestimmten Verstärkern muss man die [TAPE]-Taste gedrückt halten, um von „TAPE“ zu „MD“, CDR“, HDD“ bzw.„DOCK“ zu wechseln.

Modus der AV-Receiver-/Verstärkerfernbedienung

Die Steuerung des iPod mit der Fernbedienung des AV-Receivers/Verstärkers funktioniert nur, wenn Sie den richtigen Modus wählen.

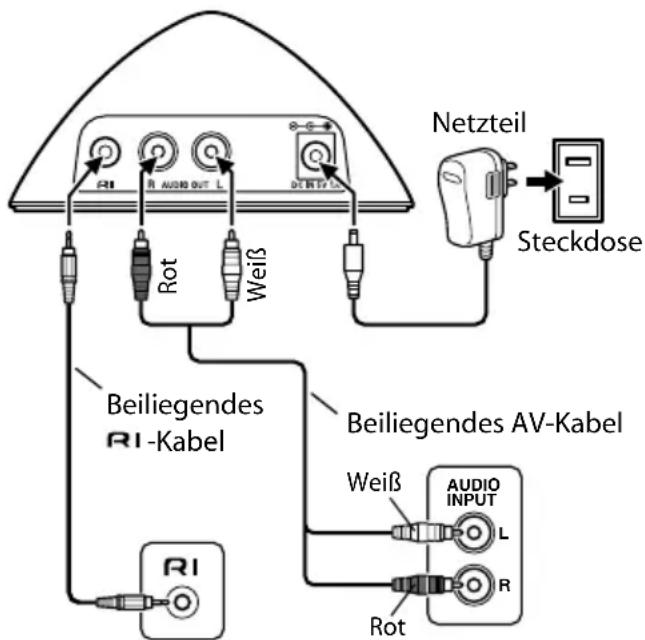

Anschlussbeispiele für das RI-Dock

Je nach dem verwendeten AV-Receiver-/Verstärkermodell von Onkyo müssen Sie entweder Verfahren „A“ oder „B“ wählen.

A: Verbinden Sie die AUDIO OUT L/R-Buchsen des RI-Dock mit einem RI-Dock-kompatiblen Eingang auf Ihrem AV-Receiver/Verstärker von Onkyo. (Wahrscheinlich müssen Sie die Quellenanzeige nun zu „HDD“ oder „DOCK“ ändern.)
B: Verbinden Sie die AUDIO OUT L/R-Buchsen des RI-Dock mit den Buchsen TAPE (MD, CDR) IN des AV-Receivers/Verstärkers von Onkyo.

Siehe auch die Bedienungsanleitung Ihres AV- Receivers/Verstärkers.

R1 R AUDIO OUT L DLETTO Netzteil Steckdose Rot Weiß Beiliegendes RI-Kabel Beiliegendes AV-Kabel Weiß AUDIO INPUT L R Rot

RI-fähiger AV-Receiver/Verstärker

1. Verbinden Sie die AUDIO OUT L/R-Buchsen des RI-Dock über das beiliegende AV-Kabel mit geeigneten Audio-Eingängen des AV- Receivers/Verstärkers.
   Die Wahl des Eingangs muss sich nach dem verwendeten AV-Receiver/Verstärker richten. Siehe auch die Bedienungsanleitung Ihres AV-Receivers/Verstärkers.

2. Verbinden Sie die Buchse des RI-Dock über das beiliegende Kabel mit einer RI-Buchse eines Ihrer Onkyo-Komponenten.

3. Schließen Sie das beiliegende Netzteil an die DC IN-Buchse des RI-Dock an.

Anmerkung: Wenn sich das Netzteil gelöst hat oder nicht mit dem RI-Dock verbunden ist, erfolgt am RI-Dock keine Ton- oder Bildausgabe, die Funktionen sind nicht belegt und der iPod-Akku wird nicht aufgeladen.

Vorsicht: Das beiliegende F-Kabel darf nur mit F-Buchsen verbunden werden. Schließen Sie niemals einen Kopfhörer an eine F-Buchse an, weil das zu schweren Schäden führt.

■ Was tun, wenn bereits ein Gerät an die TAPE-Eingänge bzw. den RI-Dock-kompatiblen Eingang des AV-Receivers/Verstärkers angeschlossen ist

Verbinden Sie das RI-Dock mit einem noch freien AV-Eingang Ihres AV-Receivers/Verstärkers. Dann können die Funktionen jedoch nicht verwendet werden.

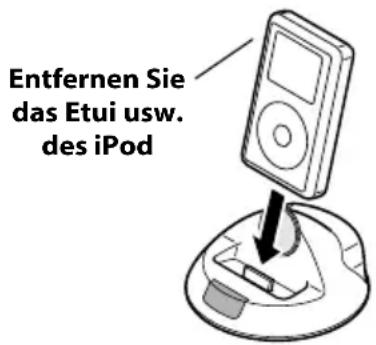

Einsetzen des iPod in das RI-Dock

1. Schließen Sie das Netzteil an.
2. Schalten Sie den AV-Receiver/Verstärker ein und wählen Sie dort die richtige Eingangsquelle.
3. Bringen Sie den iPod in Deckung mit dem iPod-Fach des RI-Dock und setzen Sie ihn behutsam ein (siehe Abbildung).

Entfernen Sie das Etui usw. des iPod

■ Einstellen des iPod-Adapters

Der iPod-Adapter muss dem verwendeten iPod-Modell entsprechend eingestellt werden. Wenn zwischen der iPod-Rückseite und dem Adapter ein Spalt sichtbar ist, müssen Sie den Adapter im Uhrzeigersinn drehen, um den Spalt zu schließen. Wenn Sie den Adapter im Uhrzeigersinn drehen, rückt er weiter vor. Drehen Sie ihn gegen den Uhrzeigersinn, so rutscht er weiter nach hinten.

Vorwärts Rückwärts

Anmerkungen:

• U m eine Beschädigung der iPod-Anschlüsse zu vermeiden, dürfen Sie den iPod beim Einsetzen/Entnehmen niemals verdrehen oder verkanten. Passen Sie außerdem auf, dass Sie das RI-Dock nicht umwerfen, während es einen iPod enthält.
• V erwenden Sie kein weiteres iPod-Zubehör wie z.B. drahtlose FM-Sender oder Mikrofone, da das Funktionsstörungen beim RI-Dock verursachen kann.

Funktionsübersicht

Grundlegende Bedienung

Anmerkung:

- E s kann sein, dass Ihr AV-Receiver/Verstärker eine kurze Weile zum „Hochfahren“ benötigt, so dass die ersten Sekunden des ersten Titels evtl. nicht wiedergegeben werden.

- Systemaktivierung

Beim Einschalten Ihres AV-Receivers/Verstärkers, schaltet sich auch der iPod ein. Bei bestimmten AV-Receivern/Verstärkern müssen Sie die Netztaste der Fernbedienung Ihres AV-Receivers/Verstärkers eventuell zwei Mal drücken, um auch die übrigen Bau- steine einzuschalten.

• A usschalten des Systems

Beim Ausschalten Ihres AV-Receivers/Verstärkers, schaltet sich auch der iPod aus.

• A utomatisches Einschalten ^*1

Wenn Sie die Wiedergabe des iPod starten, während sich Ihr AV-Receiver/Verstärker im Bereitschaftsbetrieb befindet, schaltet sich dieser automatisch ein, wählt den iPod als Eingangsquelle, und der iPod startet die Wiedergabe.

• Direktum\*1 schaltung

Wenn Sie die iPod-Wiedergabe mit der Fernbedienung starten, während Ihr AV-Receiver/Verstärker eine andere Quelle ausgibt, wird automatisch der iPod als Eingangsquelle gewählt.

• T imer-Wiedergabe

Die Timer-Funktion Ihres AV-Receivers/Verstärkers kann zum automatischen Einschalten des AV-Receivers/Verstärkers und zum Wiedergabestart des iPod zum gewünschten Zeitpunkt verwendet werden.

- S y nchron-Dimmer

Wenn Sie per „Dimmer“-Funktion die Display-Helligkeit Ihres AV-Receivers/Verstärkers regeln, ändert sich die Helligkeit der RI-Dock-Netzanzeige ebenfalls.

- V erwendung der AV-Receiver-/Verstärkerfernbedienung

Bestimmte iPod-Funktionen kann man auch mit der Fernbedienung des AV-Receivers/Verstärkers einstellen (Seite 9).

Hinweise zum Betrieb:

• U m die Funktionen nutzen zu können, muss das RI-Dock sowohl über ein Audio- als auch ein Kabel mit dem AV-Receiver/Verstärker verbunden sein.
• W enn Ihr AV-Receiver/Verstärker die Funktionen „Systemaktivierung“, „Systemdeaktivierung“, „Automatisches Einschalten“ und „Direktumschaltung“ nicht unterstützt, müssen Sie ihn von Hand einschalten und auch die zutreffende Signalquelle selbst wählen.
• B evor Sie eine andere Eingangsquelle wählen, sollten Sie die Wiedergabe des iPod anhalten, damit Ihr AV-Receiver/Verstärker nicht versehentlich wieder die iPod-Eingangsquelle wählt.
• W enn Sie Zubehör an den iPod angeschlossen haben, kann es sein, dass Ihr AV-Receiver/Verstärker die Eingangsquelle nicht mehr ordnungsgemäß wählt.
• S olange sich der iPod im RI-Dock befindet, ist seine eigene Lautstärkeregelung nicht belegt. Wenn Sie die Lautstärke des iPod ändern, während er sich im RI-Dock befindet, könnte die Lautstärke im Kopfhörer hinterher unerträglich sein. Seien Sie also vorsichtig.

■ Verwendung der Weck-Funktion des iPod

Sie können die Weckerfunktion des iPod dazu verwenden, ihn zum gewünschten Zeitpunkt zusammen mit Ihrem AV-Receiver/Verstärker einzuschalten. Ihr AV-Receiver/Verstärker wählt dann automatisch den Eingang, an den Sie den iPod angeschlossen haben.

Anmerkungen:

• Diese Funktion ist nur belegt, wenn Sie den iPod mit dem RI-Dock und das RI-Dock sowohl über ein Audio- als auch ein RI-Kabel mit dem AV-Receiver/Verstärker verbunden haben.
• Vergessen Sie nicht, die Lautstärke Ihres AV-Receivers/Verstärkers auf einen geeigneten Wert zu stellen, bevor Sie diese Funktionen verwenden.
• E s kann sein, dass Ihr AV-Receiver/Verstärker eine kurze Weile zum „Hochfahren“ benötigt, so dass die ersten paar Sekunden des ersten Titels evtl. nicht wiedergegeben werden.

■ Aufladen der iPod-Batterie

Die Batterie des iPod wird aufgeladen, während er sich im RI-Dock befindet.

Anmerkungen:

• D amit Ihr iPod aufgeladen wird, müssen Sie das Netzteil in eine Steckdose stecken und mit der DC IN-Buchse des RI-Dock verbinden.
• Siehe auch die Bedienungsanleitung des iPod.

Verwendung der Verstärkerfernbedienung

Die nachstehende Tabelle bietet eine Übersicht über die Tasten der Fernbedienung, mit denen man einen iPod steuern kann, wenn er sich im RI-Dock befindet. Wählen Sie den zutreffenden Fernbedienungsmodus und richten Sie die Fernbedienung auf den Sensor des Verstärkers. Beachten Sie jedoch, dass bei bestimmten Fernbedienungen die Tastenbeschriftung anders lautet bzw. dass bestimmte Tasten fehlen.

iPod-Funk-tion	Fernbedienungstaste				Beschreibung
	TAPE-Modus	MD-Modus C	DR-Modus HD	D-Modus
Ein-/Aus-schalten	[STANDBY], [ON] — Ein- und Ausschalten des iPod.
Start	Wiedergabe [▶]				Hiermit starten Sie die Wiedergabe des iPod. Ist der iPod noch aus, so schaltet er sich automatisch ein.
Pause	Pause [▶],Stopp [ ] ■use [ ]			■■	Hiermit aktivieren Sie die Wiedergabepause des iPod.
Nächster Titel	[▶▶] ▶▶▶	[ ] V or [▶▶]			Hiermit springen Sie zum nächsten iPod-Titel.
Vorheriger Titel	[◀◀], [◀◀]	Zurück [◀◀]			Hiermit können Sie den aktuellen iPod-Titel erneut abspielen. Drücken Sie zwei Mal, um den vorangehenden Titel zu wählen.
Schneller Vorlauf	—	Vorspulen [▶▶]			Gedrückt halten, um den Schnellvorlauf des iPod zu aktivieren.
Schneller Rücklauf	—	Zurückspulen [◀◀]			Gedrückt halten, um den Schnellrücklauf des iPod zu aktivieren.

* Im Falle eines iPod photo müssen Sie dessen Bedienelemente betätigen, um das vorherige/nächste Foto einer Diashow zu wählen.

Folgende Funktionen werden von bestimmten Onkyo-Verstärkern unterstützt.

iPod-Funktion	Fernbedienungstaste				Beschreibung
	TAPE-Modus	MD-Modus	CDR-Modus	HDD-Modus
Zufällige Titel	[DOLBY MODE]	[RANDOM], [PLAYMODE], [SHUFFLE]			Hiermit stellen Sie die „Zufall“-Funktion des iPod auf „Titel“,Alben“ oder „Aus“.
Wiederho-lung	[REVERSE MODE]	[REPEAT]			Hiermit stellen Sie die „Wiederholen“-Funktion des iPod auf „Ein“,Alle“ oder „Aus“.
Hintergrund-beleuchtung	REC [●]	[DISPLAY], [SCROLL]			Hiermit lässt sich die iPod-Hintergrundbeleuchtung für 30 Sekunden aktivieren.
Wiedergabe-liste-/Album-Modus	Umge-kehrte Wie-dergabe [◀]	[ENTER], [PROGRAM], [MEMORY]		—	Um die nachfolgenden vier Funktionen auch in anderen Modi als „HDD“ verwenden zu können, müssen Sie zuerst mit einer dieser Tasten den Wiedergabelisten-/Album-Modus wählen. Drücken Sie dann innerhalb von 5 Sekunden die benötigte Taste (solange die Netzanzeige des RI-Dock blinkt).
Nächste Wie-dergabeliste	Vorspulen [▶▶]			[PLAYLIST UP]	Hiermit wählen Sie auf dem iPod die nächste Wiederga-beliste. Sie müssen aber vorher den Wiedergabeliste/ Album-Modus wählen (siehe oben).
Vorange-hende Wie-dergabeliste	Zurückspulen [◀◀]			[PLAYLIST DOWN]	Hiermit wählen Sie auf dem iPod die vorangehende Wie-dergabeliste. Sie müssen aber vorher den Wiedergabe-liste/Album-Modus wählen (siehe oben).
Nächstes Album	Vor [▶▶]			[ALBUM UP]	Hiermit wählen Sie auf dem iPod das nächste Album. Sie müssen aber vorher den Wiedergabeliste/Album-Modus wählen (siehe oben).
Vorangehen-des Album	Zurück [◀◀]			[ALBUM DOWN]	Hiermit wählen Sie auf dem iPod das vorherige Album. Sie müssen aber vorher den Wiedergabeliste/Album-Modus wählen (siehe oben).

* J e nach Verstärker kann es sein, dass nicht alle Tasten erwartungsgemäß funktionieren.

■ Sie hören nichts.

• Schauen Sie nach, ob die iPod-Wiedergabe gestartet wurde.
• Ü berprüfen Sie, ob der iPod ordnungsgemäß in das RI-Dock eingesetzt ist.
• Ü berprüfen Sie, ob das RI-Dock an die richtigen Eingänge des AV-Receivers/Verstärkers angeschlossen ist. Schließen Sie es niemals an Ausgangsbuchsen an.
• Ü berprüfen Sie, ob der AV-Receiver/Verstärker eingeschaltet und auf die richtige Eingangsquelle gestellt wurde. Außerdem muss der Lautstärke-regler aufgedreht sein.
• Ü berprüfen Sie, ob die Stecker vollständig in die Buchsen geschoben sind.
• Schauen Sie nach, ob das Netzteil an eine geeignete Steckdose angeschlossen ist und mit dem RI-Dock verbunden wurde.
  • V ersuchen Sie den iPod zurückzustellen.

■ Die Fernbedienung des AV-Receivers/Verstärkers hat keinen Einfluss auf den iPod.

• i Pod-Modelle der 3. Generation werden nicht unterstützt.
• Schieben Sie den iPod vollständig in das RI-Dock. Wenn sich Ihr iPod in einem Etui o.ä. befindet, kann er eventuell nicht komplett an das RI-Dock angeschlossen werden. Holen Sie den iPod aus seinem Etui usw., bevor Sie ihn an das RI-Dock anschließen.
• S olange das Display des iPod das Apple-Logo anzeigt, kann er nicht verwendet werden.
• Wenn die Fernbedienung des AV-Receivers/Verstärkers über mehrere Modustasten verfügt, haben Sie vielleicht den falschen Modus gewählt.
• Schauen Sie nach, wie der RI MODE-Schalter des RI-Dock eingestellt ist.
• Richten Sie die Fernbedienung des AV-Receivers/Verstärkers während der Bedienung auf den AV-Receiver/Verstärker.
• D as RI-Dock muss sowohl über ein Audio- als auch ein Rabel mit dem AV-Receiver/Verstärker verbunden sein.
• A uf bestimmten Verstärkern lässt sich TAPE IN auf „TAPE“, „MD“ oder „CDR“ stellen. Die Position des RI MODE-Schalters des RI-Dock muss dieser Einstellung entsprechen. Siehe auch die Bedienungsanleitung des Verstärkers.
  Wenn Sie den iPod immer noch nicht bedienen können, sollten Sie kurz seine Wiedergabetaste

(Play) drücken. Danach müsste die Fernbedienung dann möglich sein.

- Schauen Sie nach, ob die Fernbedienung des AV-Receivers/Verstärkers die richtige „ID“-Nummer hat.

■ Der AV-Receiver/Verstärker wählt unerwartet den iPod als Eingangsquelle

- Aktivieren Sie auf dem iPod die Wiedergabepause, wenn Sie sich eine andere Quelle anhören möchten, die ebenfalls an den AV-Receiver/Verstärker angeschlossen ist. Wenn Sie die Wiedergabepause nicht aktivieren, könnte die „Direct Change“-Funktion aus Versehen den iPod als Eingangsquelle wählen, sobald dort ein Titel endet und der nächste beginnt.

Vorsicht: Wenn Sie dieses Produkt im direkten Sonnenlicht, unter einer Neon- oder einer Keimtötungsleuchte verwenden, können ultraviolette bzw. andere Strahlen zu einer Verfärbung des Gehäuses führen.

Stromversorgung: 5V-Netzteil (DC)

Leistungsaufnahme

(iPod nicht angeschlossen): 0,5W

Gewicht: 220g

Abmessungen (B x H x T): 112 x 60 x 112mm

Anschlüsse: AUDIO OUT L/R, RI- Buchse

Änderungen der technischen Daten und der Ausführung vorbehalten.

Der Buchstabe am Ende der Produktbezeichnung (siehe unsere Kataloge und Verpackungen) verweist auf die Farbe des RI-Dock. Bis auf die Farbe gibt es jedoch keine Unterschiede: die Bestückung und Bedienvorgänge sind für alle Ausführungen gleich.

• Die Bedienhinweise in dieser Anleitung gelten für alle im Juni 2007 bekannten iPod-Versionen. Zukünftige Systemaktualisierungen werden eventuell nicht unterstützt.
• D as zum DS-A1XP gehörige Netzteil eignet sich ausschließlich für das DS-A1XP. Verwenden Sie es nie mit einem anderen Gerät. Schließen Sie nie ein anderes Netzteil an das DS-A1XP an – nicht einmal das Netzteil eines anderen RI Dock. Sonst könnte das RI-Dock nämlich beschädigt werden.
• Wenn Sie nach Anwahl eines FM- oder AM-Radiosenders Rauschen bemerken, sollten Sie die Antenne etwas weiter vom RI-Dock, iPod oder dem Netzteilkabel entfernt aufstellen. Verdrehen Sie das Netzteilkabel außerdem niemals mit anderen Kabeln.

Technische gegevens 11

Opmerkingen betreffende de bediening:

GROEBENZELL, TYSKLAND

ONKYO EUROPE ELECTRONICS GmbH

Innehåll
