Producttype	RI-dock voor iPod (Remote Interactive)
Merk	Onkyo
Model	DS-A1XP
Gewicht	220 g
Voeding	Netadapter 5 V DC (meegeleverd)
Stroomverbruik (iPod niet geplaatst)	0,5 W
Belangrijkste functies	Muziek van de iPod beluisteren op een Onkyo-systeem; bediening op afstand via de Onkyo-afstandsbediening; opladen van de iPod-batterij; RI-functies (automatisch in-/uitschakelen, automatische bronwisseling)
iPod-compatibiliteit	iPod 5e generatie, iPod photo, iPod 4e generatie, iPod nano 1e en 2e generatie, iPod mini (behalve iPod 3e generatie)
Aansluitingen	Audio-uitgangen L/R (RCA), RI-ingang (3,5 mm jack), DC 5V-ingang
Meegeleverde accessoires	Netadapter (1,4 m), audiokabel (1,5 m), RI-kabel (1,8 m), gebruikershandleiding
Onderhoud en reiniging	Afnemen met een zachte, droge doek; geen chemische producten gebruiken
Veiligheid	Niet blootstellen aan water of vocht; loskoppelen bij onweer; reparatie aan gekwalificeerde technicus overlaten
Repareerbaarheidsindex	Niet van toepassing (extern accessoire)

Veelgestelde vragen - DSA1XP ONKYO

Hoe sluit ik het RI-dock aan op mijn Onkyo-versterker?

Gebruik de meegeleverde audiokabel om de AUDIO OUT L/R-uitgangen van het dock aan te sluiten op een audio-ingang van de versterker (bijv. TAPE IN of een speciale RI-ingang). Sluit ook de RI-kabel aan tussen de RI-aansluiting van het dock en een RI-aansluiting van de versterker om te profiteren van de functies voor afstandsbediening.

Waarom bedient mijn Onkyo-afstandsbediening de iPod niet?

Controleer of het RI-dock correct is aangesloten met de RI-kabel en de audiokabel. Zorg ervoor dat de RI MODE-schakelaar op het dock overeenkomt met de afstandsbedieningsmodus van de versterker (TAPE, MD, CDR, HDD). Richt de afstandsbediening naar de versterker en niet naar het dock.

Kan ik een iPod van de 3e generatie gebruiken met de DS-A1XP?

Nee, iPod van de 3e generatie zijn niet compatibel. Compatibele modellen zijn: iPod 5e generatie, iPod photo, iPod 4e generatie, iPod nano (1e en 2e generatie) en iPod mini.

Hoe laad ik de batterij van de iPod via het dock op?

De iPod wordt automatisch opgeladen wanneer deze in het dock is geplaatst en de netadapter is aangesloten. Er is geen extra handeling nodig.

Wat moet ik doen als er geen geluid uit de versterker komt?

Controleer of de iPod afspeelt en goed is geplaatst. Controleer de aansluitingen van de audiokabels en de netadapter. Zorg ervoor dat de versterker is ingeschakeld, de juiste bron is geselecteerd en het volume juist is ingesteld. Reset indien nodig de iPod.

Kan ik het dock gebruiken met een niet meegeleverde netadapter?

Nee, gebruik uitsluitend de meegeleverde adapter van de DS-A1XP. Het gebruik van een andere adapter kan het dock beschadigen.

Hoe reinig ik het RI-dock?

Veeg de behuizing af met een zachte, droge doek. Bij hardnekkige vlekken een licht vochtige doek met water en een mild reinigingsmiddel gebruiken, daarna droogwrijven. Gebruik nooit oplosmiddelen of schurende middelen.

Werkt het dock met een niet-Onkyo versterker?

Het RI-dock is ontworpen voor Onkyo-versterkers met RI voor afstandsbedieningsfuncties. Bij aansluiting op een andere versterker is alleen audio-uitvoer beschikbaar, zonder RI-functies.

Waarom schakelt de versterker automatisch over naar de iPod, terwijl ik een andere bron wil beluisteren?

Stop de weergave op de iPod voordat u van bron wisselt. De functie Direct Change kan automatisch overschakelen naar de iPod als een nummer begint terwijl de iPod in de afspeelmodus staat.

Hoe gebruik ik de alarmfunctie van de iPod met het dock?

Stel het alarm in op de iPod. Zorg ervoor dat de iPod in het dock zit en dat het dock via de RI- en audiokabels is aangesloten op de versterker. De versterker wordt automatisch ingeschakeld op de ingestelde tijd en speelt de muziek af.

GEBRUIKSAANWIJZING DSA1XP ONKYO

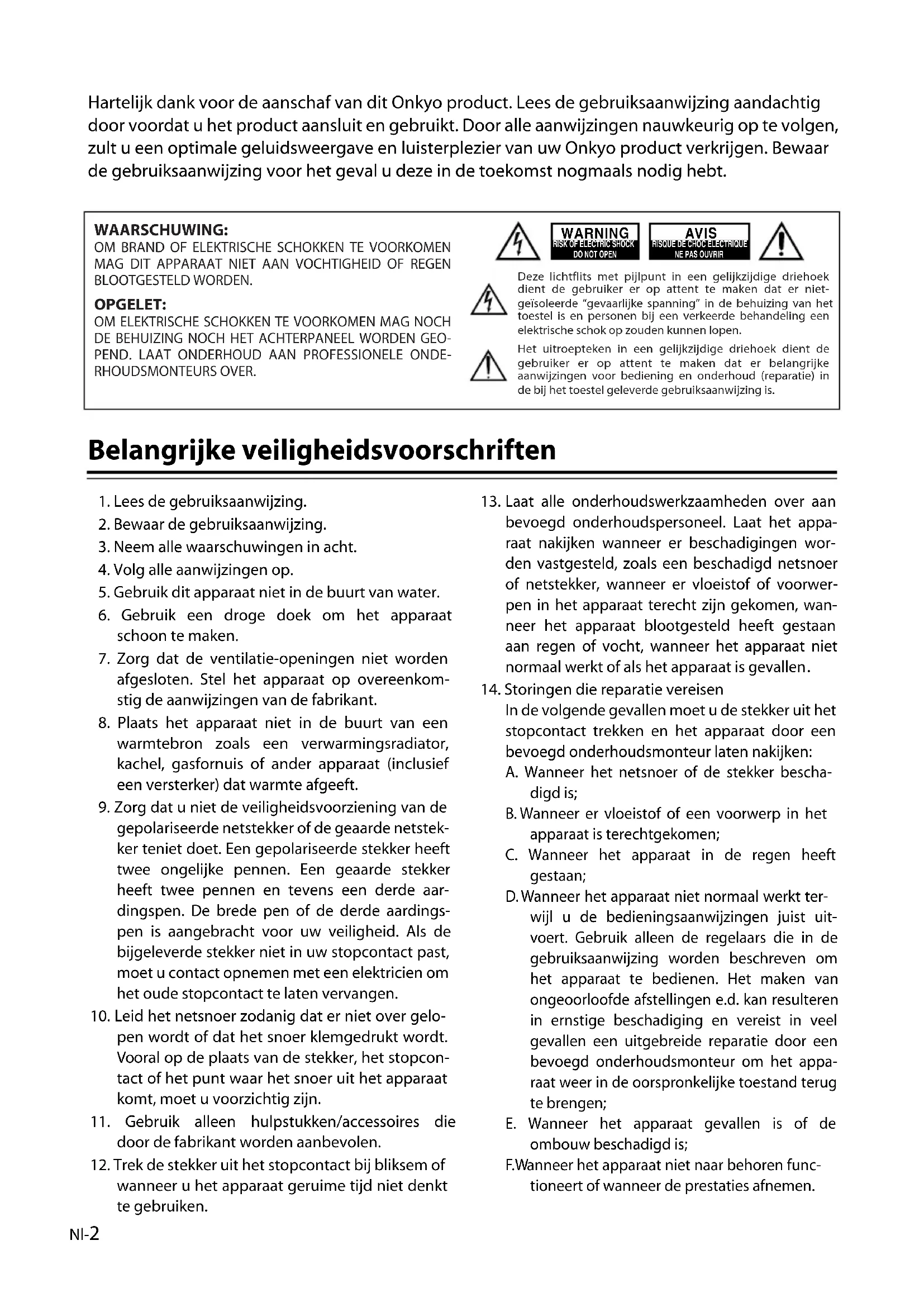

Hartelijk dank voor de aanschaf van dit Onkyo product. Lees de gebruiksaanwijzing aandachtig door voordat u het product aansluit en gebruikt. Door alle aanwijzingen nauwkeurig op te volgen, zult u een optimale geluidsweergave en luisterplezier van uw Onkyo product verkrijgen. Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig hebt.

WAARSCHUWING:

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN MAG DIT APPARAAT NIET AAN VOCHTIGHEID OF REGEN BLOOTGESTELD WORDEN.

OPGELET:

OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN MAG NOCH DE BEHUIZING NOCH HET ACHTERPANEEL WORDEN GEOPEND. LAAT ONDERHOUD AAN PROFESSIONELE ONDERHOUDSMONTEURS OVER.

WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN

AVIS RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Deze lichtflits met pijlpunt in een gelijkzijdige driehoek dient de gebruiker er op attent te maken dat er niet- geïsoleerde "gevaarlijke spanning" in de behuizing van het toestel is en personen bij een verkeerde behandeling een elektrische schok op zouden kunnen lopen.

Het uitroepteken in een gelijkzijdige driehoek dient de gebruiker er op attent te maken dat er belangrijke aanwijzingen voor bediening en onderhoud (reparatie) in de bij het toestel geleverde gebruiksaanwijzing is.

Belangrijke veiligheidsvoorschriften

1. Lees de gebruiksaanwijzing.
2. Bewaar de gebruiksaanwijzing.
3. Neem alle waarschuwingen in acht.
4. Volg alle aanwijzingen op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Gebruik een droge doek om het apparaat schoon te maken.
7. Zorg dat de ventilatie-openingen niet worden afgesloten. Stel het apparaat op overeenkomstig de aanwijzingen van de fabrikant.
8. Plaats het apparaat niet in de buurt van een warmtebron zoals een verwarmingsradiator, kachel, gasfornuis of ander apparaat (inclusief een versterker) dat warmte afgeeft.
9. Zorg dat u niet de veiligheidsvoorziening van de gepolariseerde netstekker of de geaarde netstekker teniet doet. Een gepolariseerde stekker heeft twee ongelijke pennen. Een geaarde stekker heeft twee pennen en tevens een derde aardingspen. De brede pen of de derde aardingspen is aangebracht voor uw veiligheid. Als de bijgeleverde stekker niet in uw stopcontact past, moet u contact opnemen met een elektricien om het oude stopcontact te laten vervangen.
10. Leid het netsnoer zodanig dat er niet over gelopen wordt of dat het snoer klemgedrukt wordt. Vooral op de plaats van de stekker, het stopcontact of het punt waar het snoer uit het apparaat komt, moet u voorzichtig zijn.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant worden aanbevolen.

12. Trek de stekker uit het stopcontact bij bliksem of wanneer u het apparaat geruime tijd niet denkt te gebruiken.

13. Laat alle onderhoudswerkzaamheden over aan bevoegd onderhoudspersoneel. Laat het apparaat nakijken wanneer er beschadigingen worden vastgesteld, zoals een beschadigd netsnoer of netstekker, wanneer er vloeistof of voorwerpen in het apparaat terecht zijn gekomen, wanneer het apparaat blootgesteld heeft gestaan aan regen of vocht, wanneer het apparaat niet normaal werkt of als het apparaat is gevallen.

14. Storingen die reparatie vereisen

In de volgende gevallen moet u de stekker uit het stopcontact trekken en het apparaat door een bevoegd onderhoudsmonteur laten nakijken:

A. Wanneer het netsnoer of de stekker beschadigd is;

B. Wanneer er vloeistof of een voorwerp in het apparaat is terechtgekomen;

C. Wanneer het apparaat in de regen heeft gestaan;

D. Wanneer het apparaat niet normaal werkt terwijl u de bedieningsaanwijzingen juist uitvoert. Gebruik alleen de regelaars die in de gebruiksaanwijzing worden beschreven om het apparaat te bedienen. Het maken van ongeoorloofde afstellingen e.d. kan resulteren in ernstige beschadiging en vereist in veel gevallen een uitgebreide reparatie door een bevoegd onderhoudsmonteur om het apparaat weer in de oorspronkelijke toestand terug te brengen;

E. Wanneer het apparaat gevallen is of de ombouw beschadigd is;

F.Wanneer het apparaat niet naar behoren functioneert of wanneer de prestaties afnemen.

Voorzorgsmaatregelen

1. Door auteursrecht beschermde opnamen— Uitgezonderd voor strikt persoonlijk gebruik, is het opnemen van door auteursrecht beschermd beeld- en geluidsmateriaal bij de wet verboden, tenzij na uitdrukkelijke toestemming van de auteursrechthouder.
2. Onderhoud—Het is aanbevolen dit apparaat regelmatig af te stoffen met een zachte doek. Aanklevend vuil kunt u verwijderen met een zachte doek die u licht bevochtigt met wat mild zeepsop. Droog het apparaat daarna onmiddel- lijk na met een schone droge doek. Gebruik voor het schoonmaken nooit een schuurspons of chemische middelen zoals spiritus of thinner, aangezien dergelijke middelen de afwerking kunnen aantasten of de opschriften van het voorpaneel kunnen verwijderen.
3. Raak dit apparaat nooit met natte handen aan—Raak dit apparaat en het netsnoer niet aan wanneer uw handen nat op vochtig zijn. Mocht er water of een andere vloeistof in het inwendige van het apparaat terechtkomen, laat u het dan inspecteren door uw plaatselijke Onkyo handelaar.

Voor de Europese modellen

Verklaring Van Conformiteit

Wij, ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, DUITSLAND

verklaren onder eigen verantwoordelijkheid, dat het ONKYO produkt beschreven in deze gebruiksaanwijzing voldoet aan de betreffende technische normen, zoals: EN60065, EN55013, EN55020 en EN61000-3-2, -3-3.

GROEBENZELL, DUITSLAND

K. MIYAGI

ONKYO EUROPE ELECTRONICS GmbH

Batterij niet

weggooien, maar inleveren als KCA.

Inhoudsopgave

Belangrijke veiligheidsvoorschriften....2

Voorzorgsmaatregelen....3

Aan de slag....4

Even voorstellen: het RI Dock....4

Kenmerken....4

Inhoud van de verpakking 4

Compatibele iPod-modellen ....4

Eerste kennismaking met het RI Dock ....5

Aansluitschema's voor het RI Dock....6

Gebruik van het RI Dock....7

Plaatsen van de iPod in het RI Dock....7

Overzicht van de functies 7

Gebruik van de afstandsbediening van de versterker 9

Storingen verhelpen .... 10

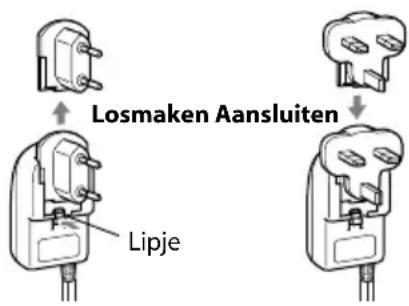

Voor sommige modellen

Sluit voor gebruik de juiste verloopstekker op de netspanningsadapter aan.

Het type verloopstekker hangt af van de plaats van aankoop van het apparaat.

Losmaken Aansluiten Lipje

Even voorstellen: het RI Dock

Met behulp van het RI Dock van Onkyo kunt u de muziek van uw Apple iPod* via uw Onkyo-geluidsinstallatie –en dus op hoge kwaliteit-afspelen.

U kunt de afstandsbediening van uw Onkyoversterker gebruiken om de iPod te bedienen.

"RI" staat voor "Remote Interactive", een exclusief besturingssysteem van Onkyo waarmee u o.m. alle RDmpatibele audioapparaten van Onkyo samen met uw AV-receiver/versterker in en uit kunt schakelen. Bovendien kiest deze laatste automatisch de juiste ingangsbron, wanneer u de weergave van een aangesloten apparaat start. Verder kunt u uw iPod met de afstandsbediening van uw AV-receiver/versterker bedienen.

In deze handleiding wordt voor het DS-A1XP afstandsbedieningsdock de Engelse naam "RI Dock" gebruikt.

Kenmerken

☐ Weergeven van uw iPod-muziek via uw Onkyo-geluidsinstallatie zodat u kunt genieten van een fantastisch geluid
□ Bedienen van de iPod met uw Onkyo afstandsbediening
☐ Ondersteunt alle iPod-modellen met een iPod-connector, met uitzondering van de iPod-modellen van de 3e generatie
☐ Opladen van de iPod-accu terwijl u naar de muziek luistert

Bezoek, voor de laatste informatie over het RI Dock, de Onkyo website op: www.onkyo.com

Inhoud van de verpakking

Controleer of de volgende onderdelen in de verpakking zitten:

• DS-A1XP interactief afstandsbedieningsdock

• N etspannings-adapter (1,4m)

Deze verloopstekker verschilt van land tot land.

• A udioverbindings-kabel (1,5m)

• RI- kabel (1,8m)

- Handleiding

Compatibele iPod-modellen

■ Dit apparaat is geschikt voor:

• 5e generatie iPod (iPod met video)
• iPod photo (iPod met kleurenscherm)
  • 4e generatie iPod

• 2e generatie iPod nano
• 1e generatie iPod nano

- iPod mini

Opmerking:

• iPod-modellen van de 3e generatie worden niet ondersteund.
• V oordat u het RI Dock gebruikt, moet u uw iPod updaten met de laatste nieuwe software. Zie hiervoor de Apple-website op www.apple.com

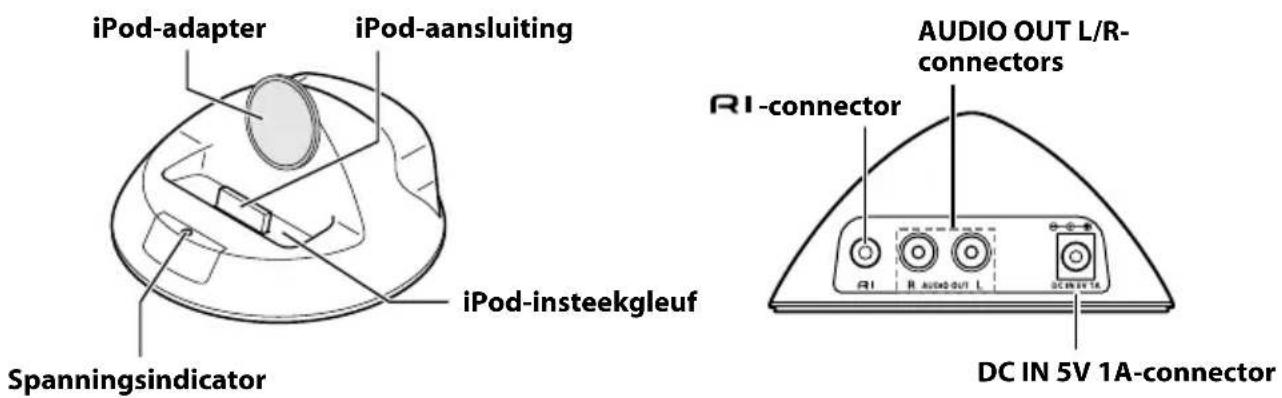

Eerste kennismaking met het RI Dock

iPod-adapter iPod-aansluiting iPod-insteekgleuf Spanningsindicator AUDIO OUT L/R- connectors RI -connector DC IN 5V 1A -connector

Stel hem overeenkomstig de bronkeuze-indicatie van de AV-receiver/versterker in (zie verderop).

Bronkeuze-indicatie op de AV-receiver/versterker

RI MODE-schakelaar

Meer details over het wijzigen van de bronkeuze-indicatie op de AV-receiver/versterker vindt u in diens handleiding. Bij sommige versterkers moet u de [TAPE]-toets ingedrukt houden om de bronkeuze-indicatie te veranderen van "TAPE" naar "MD","CDR","HDD" of "DOCK".

Mode van de afstandsbediening van de AV-receiver/versterker

Om uw iPod met de afstandsbediening van uw AV-receiver/versterker te kunnen bedienen moet u de geschikte afstandsbedieningsmode kiezen.

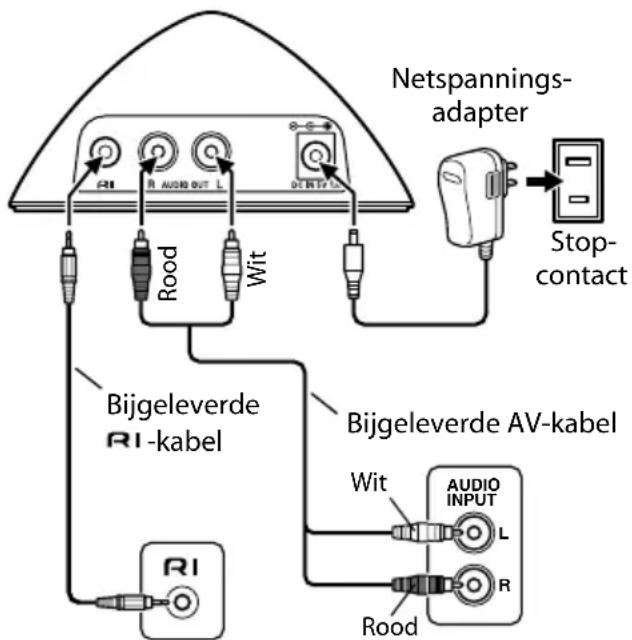

Aansluitschema's voor het RI Dock

Naar gelang het type van uw AV-receiver/versterker van Onkyo moet u aansluitmethode "A" of "B" kiezen.

A: Verbind de AUDIO OUT L/R-connectors van het RI Dock met een RI Dock-compatibele ingang op uw AV-receiver/versterker van Onkyo. (Het is mogelijk dat u de bronkeuze-indicatie moet veranderen naar "HDD" of "DOCK".)
B: Verbind de AUDIO OUT L/R-connectors van het RI Dock met de TAPE (MD, CDR) IN-connectors op uw AV-receiver/versterker van Onkyo.

Zie de handleiding van uw AV-receiver/versterker voor meer details.

RI-compatibele AV-receiver/versterker

1. Gebruik de bijgeleverde AV-kabel om de AUDIO OUT L/R-connectors van het RI Dock op een geschikte ingang van uw AV-receiver/versterker aan te sluiten. De mogelijke ingangen verschillen naar gelang het AV receiver-/versterkermodel van Onkyo. Zie de handleiding van uw AV-receiver/versterker voor meer details.
2. Verbind de Fednrector van het RI Dock met behulp van de bijgeleverde Fabel met een Fednrector op één van de Onkyo-apparaten in uw installatie.
3. Sluit de bijgeleverde netspanningsadapter op de DC IN-connector van het RI Dock aan.

Opmerking: Als u de adapter noch op een stopcontact, noch op het RI Dock aansluit, geeft het RI Dock geen signaal weer. De RI functies werken evenmin en de accu van uw iPod wordt niet opgeladen.

Let op: Verbind de bijgeleverde Rkabel alleen met Rconnectors. Sluit nooit een hoofdtelefoon op de Rconnector aan, omdat u uw apparatuur anders beschadigt.

■ Wat te doen, wanneer u al een ander apparaat op de TAPE-ingang of de RI Dock-compatibele ingang van uw AV-receiver/versterker aangesloten hebt

Verbind het RI Dock met een nog vrije AV-ingang van uw AV-receiver/versterker. Dan kunt u de functies echter niet gebruiken.

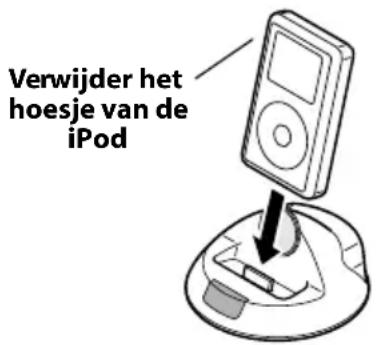

Plaatsen van de iPod in het RI Dock

1. Sluit de adapter aan.
2. Schakel de AV-receiver/versterker in en kies de geschikte ingangen op uw AV-receiver/versterker.
3. Lijn de iPod uit met de iPod-sleuf van het RI Dock en schuif de iPod voorzichtig in de sleuf (zie de afbeelding).

Verwijder het hoesje van de iPod

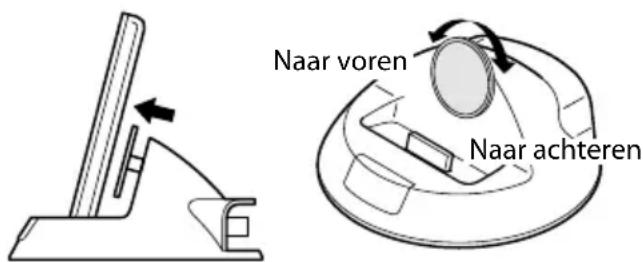

■ Afregelen van de iPod-adapter

De iPod-adapter moet eventueel worden aan- gepast aan uw iPod. Als er een spleet is tussen de achterkant van de iPod en de adapter, draait u de adapter naar links om de spleet te sluiten. Door de adapter naar links te draaien, beweegt deze naar voren. Door de adapter naar rechts te draaien, beweegt deze naar achteren.

Naar voren Naar achteren

Opmerkingen:

• Om beschadiging van de iPod-aansluiting te voorkomen, mag u de iPod tijdens het insteken of verwijderen niet ronddraaien. Let er ook op dat u het RI Dock niet omstoot, wanneer de iPod is aangebracht.
• G ebruik het RI Dock niet met andere iPod-accessoires, zoals FM-zenders en microfoons, want dat kan resulteren in een foute werking.

Overzicht van de functies

■ Basisbediening

Opmerking:

- N a het inschakelen duurt het eventueel even voordat de AV-receiver/versterker iets weergeeft. In voorkomend geval mist u de eerste seconden van de eerste song.

- S ysteem-inschakelfunctie

Door uw AV-receiver/versterker in te schakelen activeert u ook de iPod. Bij bepaalde AV-receivers/versterkers moet u tevens op de Aan-knop van de afstandsbediening drukken om de overige apparaten van uw installatie in te schakelen.

- S ysteem-uitschakelfunctie

Door uw AV-receiver/versterker uit te schakelen schakelt u ook de iPod uit.

• A utomatische inschakelfunctie ^*1

Als u de weergave van de iPod start, terwijl de AV-receiver/versterker zich in standby bevindt, wordt deze laatste automatisch ingeschakeld en kiest hij de iPod als ingangsbron. Vervolgens start de iPod dan de weergave.

- D irecte programmabron-selectie ^1

Als u de weergave van de iPod start, terwijl er een andere signaalbron wordt weergegeven, kiest de AV-receiver/versterker automatisch de iPod als ingangsbron.

• Timerweergave

Met de timerfunctie van de AV-receiver/versterker kunt u zorgen dat zowel de AV-receiver/versterker als de iPod op het gewenste uur beginnen te spelen.

• G ekoppelde dimfunctie

Wanneer u de displayhelderheid van de AV-receiver/versterker met diens dimmerfunctie wijzigt, verandert ook de helderheid van de spanningsindicator op het RI Dock.

- A f standsbediening van de AV-receiver/versterker gebruiken

Met de afstandsbediening van uw AV-receiver/versterker kunt u alle belangrijke iPod-functies bedienen (zie blz. 9).

• D Rl functies werken alleen, wanneer het RI Dock met behulp van een Ran een audiokabel op de AV-receiver/versterker is aangesloten.
• A Is uw AV-receiver/versterker de "Systeem aan"-, "Systeem uit"-, "Automatisch uitschakelen"- en "Directe overschakeling"-functies niet snapt, moet u de AV-receiver/versterker met de hand in-/uitschakelen en telkens de juiste ingangs-bron kiezen.
• Ivorens een andere ingangsbon te kiezen stopt u het best de iPod-weergave om te voorkomen dat uw AV-receiver/versterker nadien weer de iPod-bron kiest.
• A Is u bepaalde accessoires op uw iPod hebt aangesloten, heeft de AV-receiver/versterker eventueel moeite met het kiezen van de juiste ingangsbron.
• A Is de iPod in het RI Dock zit, werkt zijn volumeregelaar niet. Als u de volumeregelaar van de iPod bedient terwijl deze in het RI Dock is, moet u nagaan of deze niet te hoog staat ingesteld voordat u opnieuw een hoofdtelefoon aansluit.

■ Gebruik van de wekfunctie van de iPod

U kunt de wekker van uw iPod gebruiken om zowel de iPod als de AV-receiver/versterker op het gewenste tijdstip in te schakelen. De AV-receiver/versterker kiest dan automatisch de ingang waarop u de iPod hebt aangesloten.

Opmerkingen:

• D eze functie werkt alleen, wanneer de iPod zich in het RI Dock bevindt en wanneer het RI Dock met behulp van een RI Dock- en een audiokabel op de AV-receiver/versterker is aangesloten.
• A Is u van deze functie gebruikt wilt maken, moet u het volume van de AV-receiver/versterker op een geschikte waarde instellen.
• N a het inschakelen duurt het eventueel even voordat de AV-receiver/versterker iets weergeeft. In voorkomend geval mist u de eerste seconden van de eerste song.

■ Opladen van de iPod-accu

Het RI Dock laadt de iPod-accu op, wanneer de iPod in het RI Dock zit.

Opmerkingen:

• Om de iPod-accu te kunnen opladen, moet de netspanningsadapter op een geschikt stopcontact en op de DC IN-connector van het RI Dock zijn aangesloten.
• R aadpleeg de gebruiksaanwijzing van de iPod voor verdere informatie over het opladen van de accu.

Gebruik van de afstandsbediening van de versterker

De onderstaande tabel toont welke toetsen op de afstandsbediening van de versterker gebruikt kunnen worden voor de bediening van de iPod terwijl deze in het RI Dock is geplaatst. Stel eerst de juiste afstandsbedieningsmode in en richt dan de afstandsbediening naar de versterker. Sommige toetsen zijn misschien van een ander opschrift voorzien. Bovendien is het mogelijk dat sommige afstandsbedieningen bepaalde toetsen missen.

iPod-functies	Afstandsbedieningstoetsen die u kunt gebruiken			Beschrijving
	TAPE-mode MD-mode CDR-mode HDD-mode
In-/uitschakelen	[STANDBY], [ON] — De iPod wordt in- en uitgeschakeld.
Weergave	Afspelen [▶]			De iPod begint met afspelen. Als de iPod nog niet ingeschakeld is, wordt hij automatisch ingeschakeld.
Pauze	Pauze [▶], Stop [ ] ▪uze [ ]		■■	De weergave van de iPod wordt gepauzeerd.
Volgend num-mer	[▶▶], [▶▶▶]	Volgende [▶▶▶]		Het volgende iPod-nummer wordt gekozen.
Vorig nummer	[◀◀▶], [◀◀▶]	Vorige [◀◀▶]		Het huidige iPod nummer wordt opnieuw vanaf het begin afgespeeld. Druk tweemaal op de toets om het vorafgaande nummer te beluisteren.
Voorspoelen	—	Voospoelen [▶▶▶]		Ingedrukt houden om de iPod vooruit te spoelen.
Terugspoelen	—	Terugspoelen [◀◀▶]		Ingedrukt houden om de iPod terug te spoelen.

* Voor het kieze van de volgende of vorige foto van een diashow op een iPod photo moet u de toetsen op de iPod photo gebruiken.

De volgende functies kunnen gebruikt worden met sommige Onkyo-versterkers.

iPod-functies	Beschikbare afstandsbedieningstoetsen				Beschrijving
	TAPE-mode	MD-mode	CDR-mode	HDD-mode
Willekeurige weergave	[DOLBY MODE]	[RANDOM], [PLAYMODE], [SHUFFLE]			Instellen van de “Shuffle”-weergavefunctie van de iPod:“Nummers,”“Albums” of“Uit”.
Herhaalde weergave	[REVERSE MODE]	[REPEAT]			Instellen van de weergaveherhaling op de iPod: “Eén,” “Alle” of “Uit”.
Achtergrond-verlichting	REC [●]	[DISPLAY], [SCROLL]			De achtergrondverlichting van de iPod gaat 30 seconden branden.
Afspeellijst/ Albumfunctie	Achter-waartse weergave [◀]	[ENTER], [PROGRAM], [MEMORY]		—	Voor gebruik van de volgende functies met een andere mode dan “HDD” moet u eerst de “Afspeel- lijst/Album”-functie kiezen met een van deze toet-sen. Druk daarna op de aangegeven toets, terwijl de spanningsindicator van het RI Dock knippert (onge-veer 5 seconden).
Volgende afspeellijst	Voorspoelen [▶▶]			[PLAYLIST UP]	Kiezen van de volgende afspeellijst op de iPod. Selecteer eerst de “Afspeellijst/Album”-mode (zie hierbo-ven).
Vorige afspeel- lijst	Terugspoelen [◀◀]			[PLAYLIST DOWN]	Kiezen van de vorige afspeellijst op de iPod. Selecteer eerst de “Afspeellijst/Album”-mode (zie hierbo-ven).
Volgend album	Volgende [▶▶▶]			[ALBUM UP]	Kiezen van het volgende album op de iPod. Selecteer eerst de “Afspeellijst/Album”-mode (zie hierboven).
Vorig album	Vorige [◀◀◀]			[ALBUM DOWN]	Kiezen van het vorige album op de iPod. Selecteer eerst de “Afspeellijst/Album”-mode (zie hierboven).

* Afhankelijk van uw versterker is het mogelijk dat sommige toetsen niet werken zoals verwacht.

■ Er is geen geluid.

• C ontroleer of de iPod wel aan het afspelen is.
• C ontroleer of de iPod correct in het RI Dock werd geplaatst.
• G a na of het RI Dock op de juiste ingangen van de AV-receiver/versterker is aangesloten. Sluit het apparaat nooit op uitgangen aan.
• G a na of de AV-receiver ingeschakeld is, of u de juiste bron gekozen hebt en of het volume niet te laag staat.
• C ontroleer of alle stekkers volledig in de aansluitbussen zijn gestoken.
• C ontroleer of de netspanningsadapter op een geschikt stopcontact en op het RI Dock is aangesloten.
  • P robeer de iPod te resetten.

■ De afstandbediening van uw AV-receiver/versterker heeft geen invloed op uw iPod

• i Pod-modellen van de 3e generatie worden niet ondersteund.
• C ontroleer of de iPod correct in het RI Dock werd gestoken. Als uw iPod in een hoesje zit, is het mogelijk dat het apparaat niet goed op het RI Dock kan worden aangesloten. Verwijder de iPod uit het hoesje voordat u deze in het RI Dock steekt.
• D e iPod kan niet bediend worden, wanneer hij het Apple-logo weergeeft.
• A Is de afstandsbediening van uw AV-receiver/versterker van modekeuzetoetsen is voorzien, hebt u eventueel de foute mode gekozen.
• C ontroleer de instelling van de RI MODE-schakelaar van het RI Dock.
• Richt de afstandsbediening tijdens het gebruik altijd op de afstandsbedieningssensor van de AV-receiver/versterker.
• H et RI Dock moet met behulp van een R-hen een audiokabel op de AV-receiver/versterker worden aangesloten.
• D e TAPE IN-bron van sommige versterkers kan op "TAPE,"MD" of "CDR" worden ingesteld. Controleer of de instelling van de RI MODE-schakelaar van het RI Dock en de afstandsbedieningsmode overeenkomen met de gemaakte ingangsbron-instelling. Raadpleeg de handleiding van de versterker voor verdere informatie.
  Als u de iPod nog steeds niet kunt bedienen, start dan de weergave door op de weergavetoets van de iPod te drukken. Daarna moet het mogelijk zijn de afstandsbediening te gebruiken.

- G a na of de afstandbediening van uw AV-receiver/versterker het juiste "ID"-nummer hanteert.

■ Uw AV-receiver/versterker kiest plots de iPod als ingangsbron

- Z et de iPod altijd in de pauzestand alvorens een andere bron op uw AV-receiver/versterker te kiezen. Als de weergave niet wordt gepauzeerd, kan de automatische bronkeuze-indicatie per ongeluk de iPod als ingangsbron kiezen, wanneer een nummer is afgelopen en het volgende nummer begint.

Let op: Als u dit product gebruikt in direct zonlicht, onder een tl- of een kiemdodende lamp, of onder ultraviolet of andere dergelijke verlichting, is het mogelijk dat de behuizing van het apparaat verkleurt.

Stroomvoorziening: Netspanningsadapter

(5V gelijkstroom)

Stroomverbruik

(iPod niet geplaatst): 0,5W

Gewicht: 220

gram

Afmetingen (B x H x D): 112 x 60 x 112mm

Aansluitingen: AUDIO OUT L/R,

RI connector

Specificaties en kenmerken kunnen zonder voorafgaande kennisgeving gewijzigd worden.

In catalogussen en op de verpakking ziet u soms een letter aan het einde van de productnaam die de kleur van het RI Dock aangeeft. De technische gegevens en de bediening zijn voor alle apparaten gelijk, ongeacht de kleur.

• D e gegevens in deze gebruiksaanwijzing gelden voor alle in juni 2007 bekende iPod-modellen, maar eventueel niet voor toekomstige upgrades van de iPod-software.
• D e netspanningsadapter die bij de DS-A1XP wordt geleverd is uitsluitend bedoeld voor gebruik met de DS-A1XP. Gebruik deze netspanningsadapter niet met een ander apparaat. Gebruik ook geen andere netspanningsadapter met de DS-A1XP, inclusief adapters die bij andere RI Dock-modellen worden geleverd. Dit kan namelijk resulteren in beschadiging van het RI Dock.
• A Is er storingen zijn tijdens het luisteren naar een FM- of AM-radiozender op uw tuner of receiver, vergroot dan de afstand tussen de antenne van dat apparaat en het RI Dock, de iPod en de kabel van de netspanningsadapter. U mag de kabel van de netspanningsadapter nooit om andere kabels heen wikkelen.
