BRUKSANVISNING NSP436 YAMAHA

UPPACKNING Kontrollera att alla delar i förteckningen finns med.

●Fästanordning (för NX-C430)

●Glidskyddsdynor (för YST-SW015)

●Piedini antisdrucciolevoli (per l'YST-SW015)

●Almohadillas antideslizantes (para YST-SW015)

FÖRSIKTIGT: Läs detta innan du börjar använda högtalarna.

• För att garantera bästa prestanda är det viktigt att du läser bruksanvisningen noggrant. Behåll den på en säker plats för framtida referens.
• Montera högtalarna på en sval, torr och ren plats – borta från fönster, värmekällor, källor som ger upphov till vibration, damm, fukt och kyla. Undvik bruskällor (transformatorer, elmotorer). Högtalarna får inte utsättas för regn och väta, eftersom det finns risk för brand och elektrisk stöt.
• För att förhindra att högtalarhöljena blir skeva eller missfärgade, skall du inte ställa dem där de kan utsättas för direkt solljus eller hög luftfuktighet.
• Ställ inte högtalarna där andra föremål kan trilla ned på dem och/ eller där de utsättas för droppande eller stänkande vätskor. Placera inte något av följande föremål ovanpå högtalarna:
• Andra apparater, eftersom de kan skada högtalaren och/eller göra att höljet missfärgas.
• Stearinljus eller andra brännande föremål, eftersom de kan resultera i eldsvåda samt skada högtalarna och ge personskador.
• Behållare med vätska, eftersom de kan resultera i elektrisk stöt och/eller skada högtalarna.
• Ställ inte högtalarna på en plats där det finns risk att de knuffas omkull eller träffas av fallande föremål. En stabil placering bidrar också till en bättre ljudkvalitet.
• Om du ställer högtalare på samma hylla eller rack som en vanlig skivspelare, kan rundgångstjut uppstå.
• Köparen är själv ansvarig för stabil placering och installation. YAMAHA kan inte ställas till ansvar för några som helst skador som uppstår på grund av felaktig placering eller installation av dessa högtalare.
• Om du märker förvrängning i ljudet bör du sänka ljudstyrkan med det samma. Låt aldrig förstärkaren styra ut signalen så pass mycket att den "klipper". Du riskerar då att skada högtalarna.
• Om du använder en förstärkare med en högre märkuteffekt än högtalarnas nominella ingångseffekt, skall du vara noga med att inte överskrida högtalarnas maximala ineffekt.
• Rengör inte högtalarna med kemiska lösningsmedel, eftersom detta kan skada deras ytbehandling. Använd en ren, torr trasa.
• Högtalarna får inte modifieras eller repareras av dig själv. Överlåt alla servicearbete åt en kvalificerad YAMAHA-tekniker. Höljet får inte öppnas av någon anledning.
• Läs avsnittet "FELSÖKNING" vid vanliga manövreringsfel, innan du drar slutsatsen att det föreligger något fel på högtalarna.

För YST-SW015

- Ställ inte denna högtalare upp och ned. Den kan överhettas och skadas.

- Använd inte onödigt våld på kontroller eller anslutningskablar. Lossa först nätkabeln och kablar anslutna till andra komponenter när högtalaren skall flyttas. Dra aldrig i själva kablarna.

- Eftersom högtalaren har en inbyggd effektförstärkare kommer värme att stråla ut från bakpanelen. Ställ högtalaren på avständ från väggarna och se till så att det finns ett tillräckligt utrymme ovanför, bakom och på båda sidorna om högtalaren för att förhindra brand eller skador. Dessutom skall du inte placera högtalaren med bakpanelen riktad mot golvet eller andra ytor.

Se till så att det finns ett fritt utrymme på minst 20 cm ovanför, bakom samt på båda sidorna om högtalaren.

- Vid bruk av en luftfuktare skall du undvika att kondens bildas inuti denna enhet genom att se till att det finns tillräckligt fritt utrymme kring denna enhet eller undvika att det blir alltför fuktigt i rummet. Kondens kan resultera i brand, skador på denna enhet och/eller elektrisk stöt.

• Täck inte över högtalarens baksida med tidningar, dukar, gardiner e.dyl., eftersom värmen då inte avleds ordentligt. Om temperaturen i högtalaren blir för hög kan den skadas och det finns risk för brand och/eller personskador.
• Anslut inte högtalaren till nätet förrän alla anslutningar har gjorts.
• Nätspänningen skall vara samma som den spänning som anges på baksidan. Det är farligt att använda högtalaren med högre spänning än vad som anges, eftersom det kan resultera i brand, skada högtalaren och/eller leda till personskador. YAMAHA kan inte hållas ansvarig för skador som uppstår i samband med anslutning av högtalaren till en annan spänning än vad som anges.
• Dra ut stickkontakten vid åskväder för att undgå skador vid blixtnedslag.
• Superbasfrekvenser som genereras av denna högtalare kan göra att det uppstår rundgång (ett tjutande ljud) om du använder en skivspelare i anläggningen. Om detta sker, flytta högtalaren längre bort från skivspelaren.
• Högtalaren kan skadas om vissa typer av ljud återges med mycket hög ljudstyrka. Om man exempelvis återger en 20 Hz-50 Hz sinusvåg från en testskiva, basljud från elektroniska instrument under lång tid, eller pickupnålen sänks ned på en skiva, bör du sänka ljudstyrkan för att undvika skada högtalaren.
• Om du hör förvrängning i ljudet (t.ex. onaturligt smattrande eller hamrande ljud) från högtalaren, skall du sänka ljudstyrkenivån. Dina högtalare kan skadas om du avspelar basfrekvenserna på en films ljudspår, tunga basljud eller liknande kraftiga popmusikpassager med för hög ljudnivå.
• Vibrationerna som uppstår vid återgivning av djup bas kan orsaka bildstörningar på en TV. Om detta inträffar skall du flytta högtalaren längre bort från TV:n.
• När nätkabeln kopplas loss från nätet skall du håll i stickproppen; dra inte i kabeln.
• Dra ut stickproppen från nätuttaget om högtalaren inte skall användas en längre tid (t.ex. under semestern).
  ● VOLTAGE SELECTOR (Spänningsväljare) (För modell for Kina och Korea samt allmän modell)
  Spänningsväljaren på denna enhets bakpanel måste ställas in på rätt lokalt volttal INNAN du kopplar in enheten på nätet. Väljaren kan ställa in spänning på 110-120 V eller 220-240 V växelström, 50/60 Hz.

Beredskapsläge

När strömbrytaren (POWER) ställs i ON-läget och AUTO STANDBY-omkopplaren ställs i läget HIGH eller LOW, ställs enheten automatiskt i beredskapsläge om ingen signal tas emot under cirka 7 till 8 minuter.

I detta läge drar enheten endast en mycket liten mängd ström.

WARNING

UTSÄTT INTE DENNA KOMPONENT FÖR REGN OCH FUKT FÖR ATT UNDVIKA RISKERNA FÖR BRAND OCH ELEKTRISKA STÖTAR.

Högtalarpaketet "NS-P430" och "NS-P436" är utformat för användning i en flerkanalig ljudanläggning, till exempel en hemmabioanläggning.

NS-P430 innehåller fyra NX-430P-högtalare, en NX-C430-högtalare och en YST-SW015-subwooferhögtalare.

NS-P436 innehåller fem NX-430P-högtalare, en NX-C430-högtalare och en YST-SW015-subwooferhögtalare.

2-vägs högtalare med akustisk upphängning. Den används som huvudhögtalare och bakre högtalare (samt bakre mitthögtalare för NS-P436)

2-vägs högtalare med akustisk upphängning. Den används som mitthögtalare.

Active Servo Processing subwooferhögtalare med inbyggd effektförstärkare

• Denna subwooferhögtalare använder sig av den aktiva servoteknik (Advanced Yamaha Active Servo Technology) som YAMAHA utvecklat för återgivning av ett superbasljud med hög kvalitet. (Se sid 14 för mer information om denna teknik.) Med detta superbasljud kan ett mer realistiskt, biosalongsliknande ljud uppnås från en vanlig hemstereoanläggning.
• Med HIGH CUT-kontrollen kan du justera tonbalansen mellan subwooferhögtalaren och huvudhögtalarna.
• Högtalarna har automatiskt till-/frånslag så du slipper trycka på STANDBY/ON-tangenten varje gång du vill sätta på strömmen eller sätta den i STANDBY-läget.

QD·Bass

TECHNOLOGY

QD-Bass-teknologi

QD-Bass- (Quatre Dispersion Bass) teknologin använder fyrkantiga pyramidformade reflexionsskivor för att reflektera ljudet i fyra horisontella riktningar.

INNEHÅLL

UPPACKNING ...... Insidan av främre omslaget

FÖRSIKTIGT 1

PAKETETS DELAR 2

Placering av subwooferhögtalaren 4

Placering av mitthögtalaren 4

Upphängning av huvudhögtalarna/de bakre högtalarna/mitthögtalaren (och den bakre mitthögtalaren för NS-P436) på en vägg ...... 5

Placering av huvudhögtalarna/de bakre högtalarna (och den bakre mitthögtalaren för NS-P436) i högtalarstativ eller -fästen som säljs separat 6

ANSLUTNINGAR 7

Ett exempel på grundläggande anslutningar ..... 7

Så ansluter du högtalarledningar till högtalarnas ingångar....9

ANVÄNDNING AV SUBWOOFER-

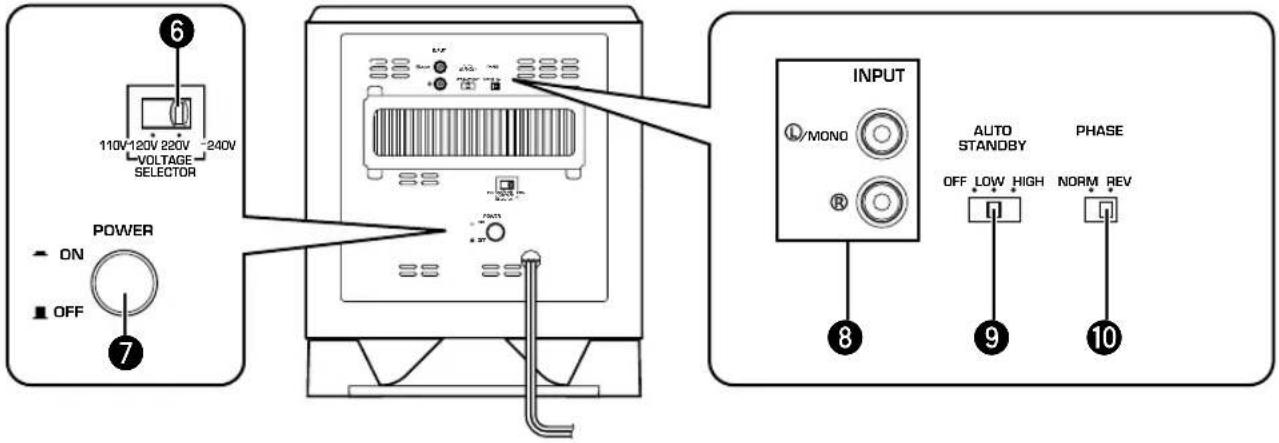

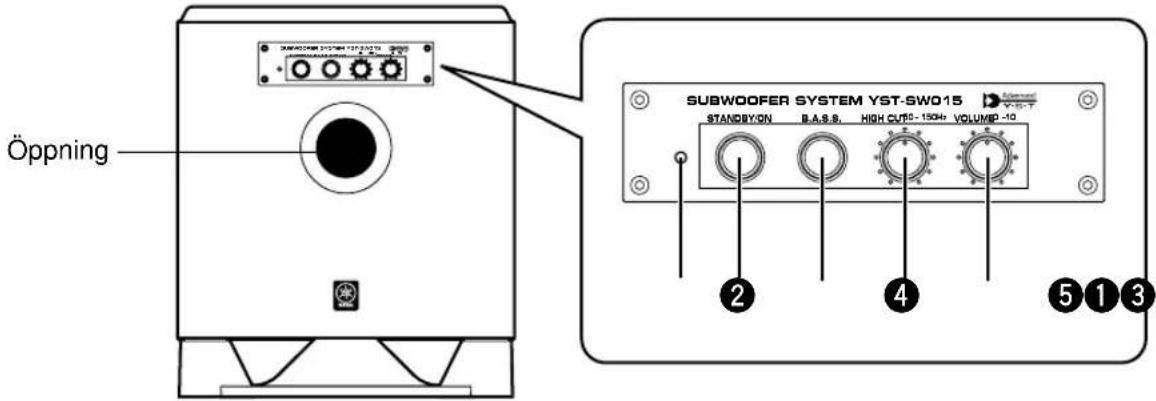

Kontrollerna och deras funktioner ....10

Automatisk påslagning/avstängning 11

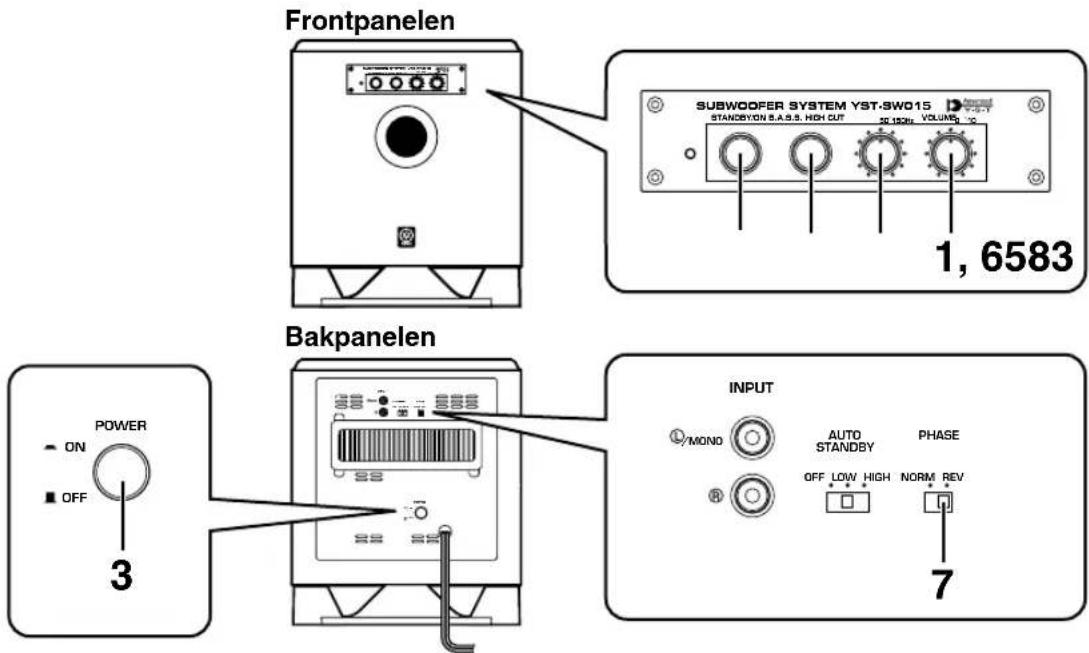

Justering av subwooferhögtalaren innan den används 12

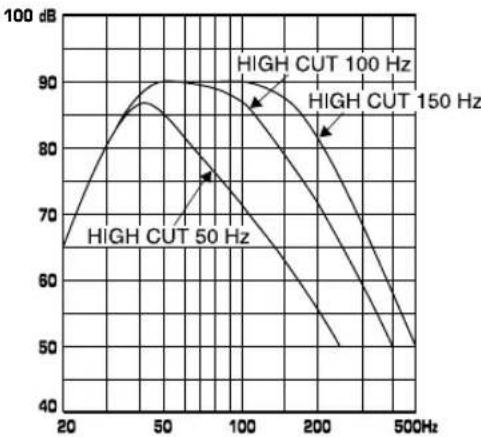

Frekvensåtergivning 13

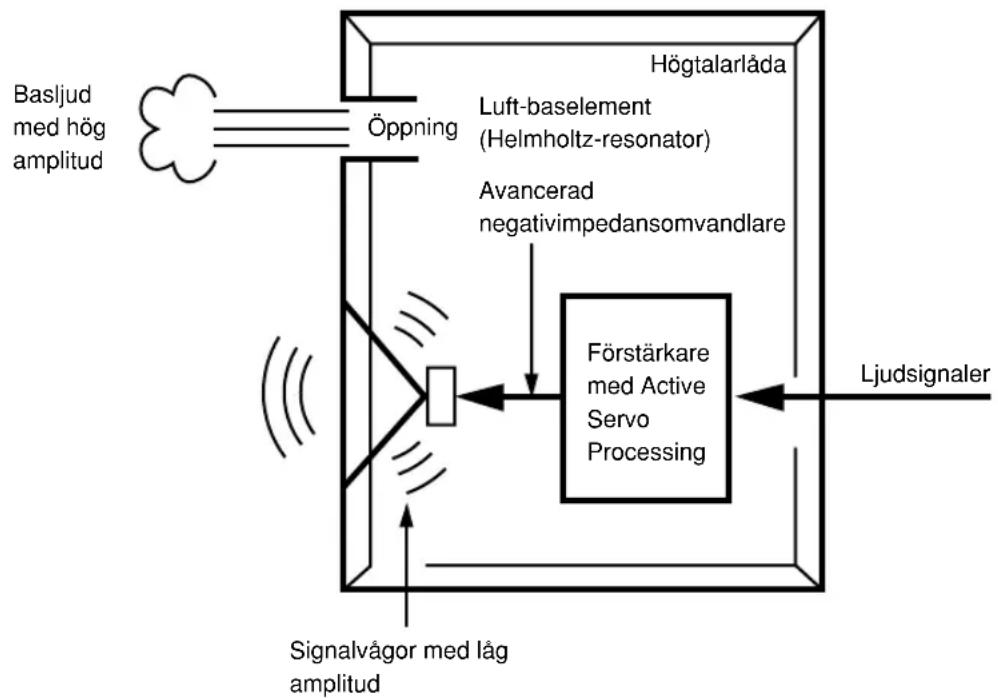

ADVANCED YAMAHA ACTIVE SERVO

TECHNOLOGY (för YST-SW015) 14

FELSÖKNING....15

TEKNISKA DATA....16

■ Angående den här bruksanvisningen

- Bruksanvisningen är tryckt före tillverkningen av produkten. Detaljer i vissa av produktens funktioner kan ändras i syfte att erhålla en förbättring av driften, eller av andra orsaker. I dessa fall har produktutvecklingen prioritet.

- Vissa av figurerna, namn på delar i förpackningen osv. som förekommer i denna bruksanvisning kan skilja sig något från hur produkterna faktiskt ser ut eller vad det står på förpackningen.

Innan du utför några anslutningar, skall du placera samtliga högtalare på sina rätta platser. Placeringen av högtalarna är viktig, därför att den bestämmer ljudkvaliteten för hela anläggningen.

Följ anvisningarna nedan och placera högtalarna korrekt i förhållande till din lyssningsposition.

Högtalarkonfiguration

Högtalarpaketet har 6 högtalare: 2 huvudhögtalare 2 bakre högtalare, en mitthögtalare och en subwooferhögtalare. Huvudhögtalarna återger huvudkällans ljud. De bakre högtalarna återger surroundljud, och mitthögtalaren återger ljud som kommer i mitten (dialog o.dyl.).

Subwooferhögtalaren förstärker anläggningens bas.

Högtalarpaketet har 7 högtalare: 2 huvudhögtalare 2 bakre högtalare, en mitthögtalare, en bakre mitthögtalare och en subwooferhögtalare.

Huvudhögtalarna återger huvudkällans ljud. De bakre högtalarna och den bakre mitthögtalaren återger surroundljud, och mitthögtalaren återger ljud som kommer i mitten (dialog o.dyl.) Subwooferhögtalaren förstärker anläggningens bas.

Anmärkning

I detta högtalarpaket används likadana högtalare (NX-430P) som både huvudhögtalare och bakre högtalare (och bakre mitthögtalare för NS-P436).

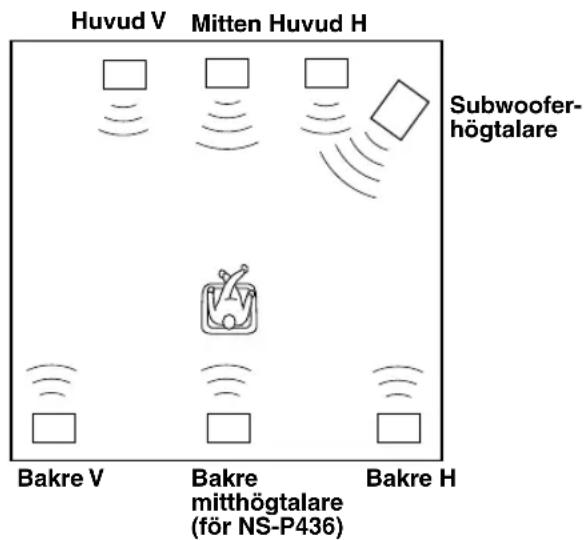

Huvud V Mitten Huvud H Subwoofer- högtalare Bakre V Bakre mitthögtalare (för NS-P436) Bakre H

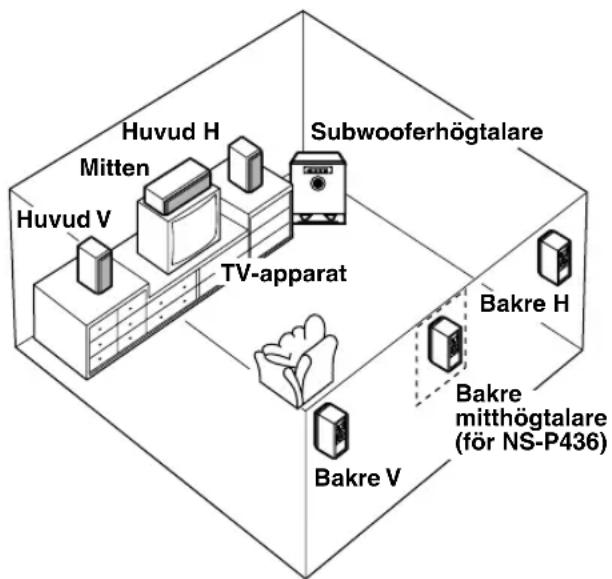

Högtalarnas placering

Huvudhögtalare: På båda sidorna om och ungefär lika högt som TV-mottagaren.

Bakre högtalare: Bakom din lyssningsposition, något inåtvridna. Ca. 1,8 m från golvet.

Mitthögtalare: Precis mitt mellan huvudhögtalarna.

Bakre mitthögtalare (för NS-P436): Precis mitt mellan de bakre högtalarna.

Subwooferhögtalare: Placeringen av subwooferhögtalaren är inte av så stor betydelse, därför att låga basljud inte har särskilt stor riktningsverkan. Se avsnittet "Placering av subwooferhögtalaren" på sidan 4 beträffande den rekommenderade placeringen för subwooferhögtalaren.

Högtalarna är magnetiskt avskärmade, men det finns risk att de kan påverka färgerna på en TV om de ställs för nära denna. Om detta händer, skall du ställa högtalarna längre bort från TV-apparaten.

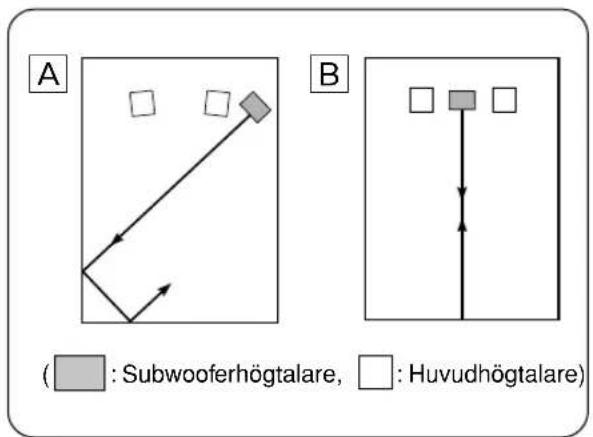

Placering av subwooferhögtalaren

Vi rekommenderar att du ställer subwooferhögtalaren på utsidan antingen till höger eller vänster om huvudhögtalaren. (Se fig. A.) Placeringen som visas i fig. B är också möjlig, men om subwooferhögtalaren vänder direkt mot en vägg kan baseffekten förloras eftersom basen från högtalaren kan cancelleras av samma basljud som reflekteras från väggen. För att undvika att detta händer, bör du rikta subwooferhögtalaren i en vinkel så som visas i fig. A.

Anmärkning

Det kan hända att du inte får tillräckligt superbasljud från subwooferhögtalaren när du lyssnar i mitten av rummet. Detta beror på att "stående vågor" har utvecklats mellan två parallella väggar och därför eliminerar basljudet. Rikta i så fall subwooferhögtalaren indirekt mot väggen. Det kan också vara nödvändigt att bryta upp parallelliteten mellan ytorna genom att placera ut bokhyllor e.dyl. utefter väggarna.

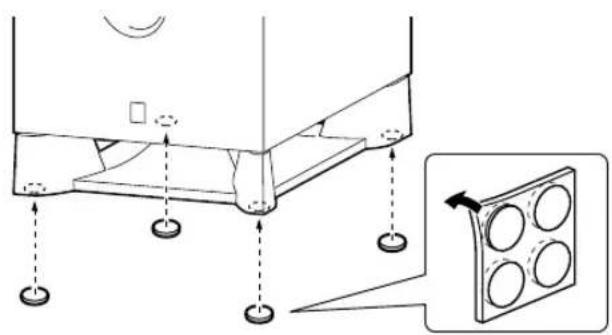

Använd glidskyddsdynorna

Sätt de medföljande glidskyddsdynorna i de fyra hörnen på subwooferhögtalarens undersida, för att förhindra att subwooferhögtalaren rör sig på grund av vibrationer etc.

Placering av mitthögtalaren

Ställ högtalaren ovanpå en TV med en plan ovansida, på golvet under TV:n eller inne i TV-möbeln, så att den står stabilt.

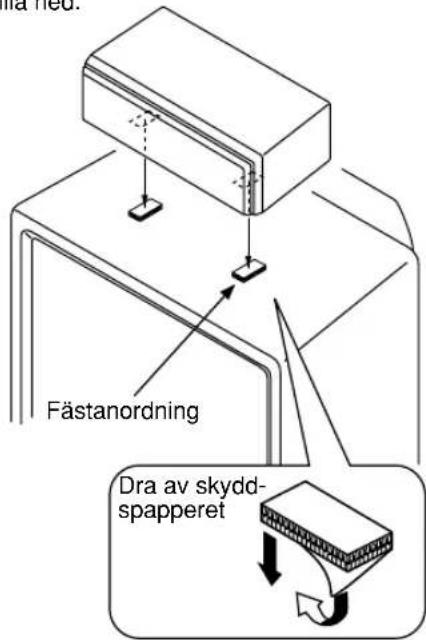

Om högtalaren placeras ovanpå TV:n, skall du klistra fast de medföljande fästanordningarna på två ställen på undersidan av högtalaren och TV:ns ovansida så att den inte kan trilla ned.

Fästanordning Dra av skydd- spapperet

Anmärkningar

• Om högtalarens undersida är större än TV:ns ovensida får du inte placera högtalaren på TV:n. I annat fall finns det risk att högtalaren trillar ned och skadar dig.
• Placera inte högtalaren ovanpå en TV vars ovansida lutar.
• Rör inte klisterytan efter att skyddspapperet tagits loss, eftersom fästförmågan då försvagas.
• Torka först av ytan ordentligt så den blir ren innan fästanordningen klistras fast. Fästförmågan försvagas om ytan är smutsig, fettig eller fuktig med risk att mitthögtalaren kan trilla ned.

■ Upphängning av huvudhögtalarna/de bakre högtalarna/mitthögtalaren (och den bakre mitthögtalaren för NS-P436) på en vägg

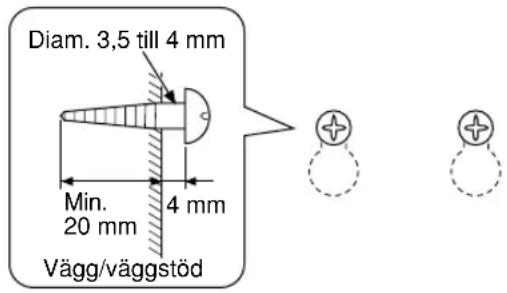

1
Gängskruv (säljs i järnaffärer)

Diam. 3,5 till 4 mm Min. 20 mm 4 mm Vägg/väggstöd

2

Huvudhögtalare/bakre högtalare/bakre mitthögtalare (för NS-P436)

26 mm

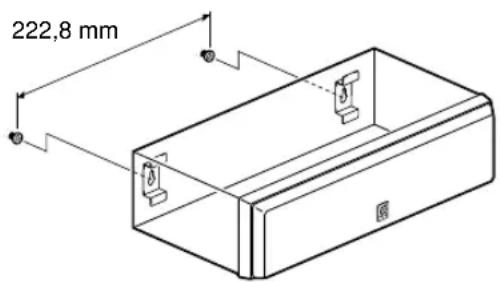

Mitthögtalare

222,8 mm

Du kan hänga huvudhögtalarna, de bakre högtalarna och/eller mitthögtalaren (och även den bakre mitthögtalaren för NS-P436) på en vägg.

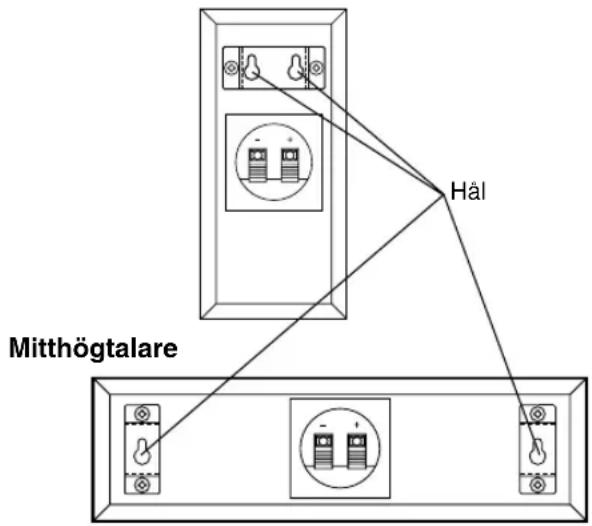

Använd hålen i fästena på högtalarnas baksida om du vill hänga högtalarna på väggen.

Huvudhögtalare/bakre högtalare/bakre mitthögtalare (för NS-P436)

Hål Mitthögtalare

1 Drag fast två skruvar i en stadig vägg eller ett väggstöd med ett inbördes avständ som bilden nedan visar.

Huvudhögtalare/bakre högtalare/bakre mitthögtalare (för NS-P436) 26 mm Mitthögtalare 222,8 mm

2 Häng högtalaren i sina monteringshål på de utstickande skruvarna.

* Kontrollera att skruvarna sitter stadigt i den smala delen av hålen.

WARNING

- Varje högtalares vikt är enligt följande.

Huvudhögtalare/bakre högtalare/bakre mitthögtalare (för NS-P436) ....1,2 kg Mitthögtalare ....1,7 kg

Häng inte upp dem på tunn plywood eller på väggar med mjuk yta. Om de monteras så, kan skruvarna lossna från den mjuka ytan så att högtalarna faller ned. Då skadas högtalarna och du kan också skada dig själv.

• Montera inte högtalarna på väggen med spik, lim eller på andra felaktiga sätt. Långtidsanvändning och vibrationer kan göra att högtalarna faller ned.
• Fäst högtalarledningarna på väggen, för att undvika olyckor orsakade av att någon snavar över friliggande högtalarkablar.
• Välj en lämplig plats på väggen för montering av högtalaren, så att det inte finns risk att någon skadar sitt huvud eller ansikte.

Placering av huvudhögtalarna/de bakre högtalarna (och den bakre mitthögtalaren för NS-P436) i högtalarstativ eller -fästen som säljs separat

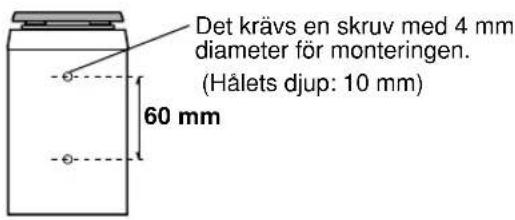

Det finns skruvhål på undersidan av högtalarna för montering i högtalarstativ och -fästen som du köpt separat (dessa kan användas om du inte använder de medföljer högtalarfästena).

Det krävs en skruv med 4 mm diameter för monteringen. (Hålets djup: 10 mm) 60 mm

Användning av Yamaha högtalarstativet SPS-10MM (säljs separat)

Om du använder Yamaha högtalarstativet SPS-10MM, kan du ställa högtalarnapå golvet. (Det finns två stativ i varje paket.)

0MM, kan du vet. (Det finns SPS-10MM

* Observera att SPS-10MM inte säljs på vissa platser.

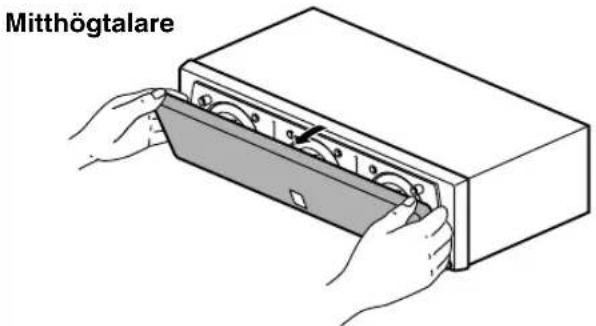

Hur man tar loss högtalargrillen

Huvudhögtalare/bakre högtalare/bakre mitthögtalare (för NS-P436)

Högtalargrillen sitter fast på höljet vid fyra punkter och kan tas loss om så önskas. Grillen tas loss genom att greppa tag i dess sidor och dra den rakt ut från högtalaren. Den sätts på igen genom att passa samman de fyra hälen i grillens baksida med fästena på högtalarna och försiktigt trycka fast den.

Anmärkning

Om du tar av grillen får du inte röra högtalarelementen med händerna eller utsätta dem för tryck, t.ex. med verktyg.

Mitthögtalare

ANSLUTNINGAR

Observera: Anslut subwooferhögtalaren och andra audio/videoapparater efter att samtliga andra anslutningar är klara.

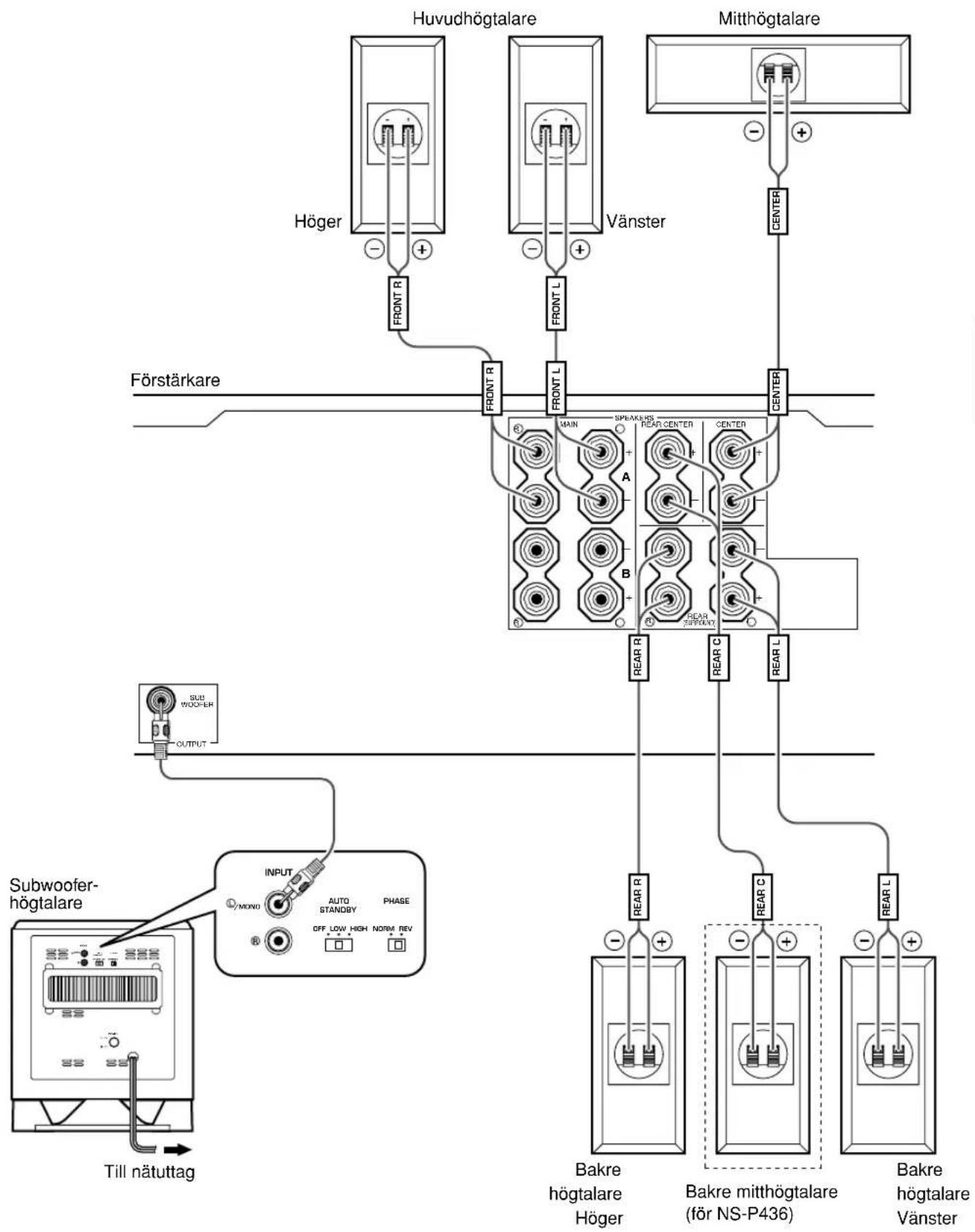

■ Ett exempel på grundläggande anslutningar
- Använd de medföljande högtalarkablarna för att ansluta huvudhögtalarna, mitthögtalaren och de bakre högtalarna (och den bakre mitthögtalaren för NS-P436) till högtalarutgångarna på förstärkaren.

* De medföljande högtalarkablarna har märkts FRONT L, FRONT R, CENTER, REAR L, REAR R (och REAR C för NS-P436). Anslut varje högtalarkabel till motsvarande högtalare såsom bilden på sid 7 visar.
(Högtalarkablarna som märkts FRONT L/R används för att ansluta huvudhögtalarna till högtalaranslutningarna MAIN på förstärkaren.)
* Var noga med att inte förväxla polariteten (+, −) vid anslutningen av varje högtalare. Ljudet låter onaturligt och basen är svag om den ena högtalaren ansluts med omkastad polaritet.
* Endast för huvudhögtalarna och de bakre högtalarna skall du ansluta en högtalare till vänstersidans uttag (märkta L) på förstärkaren, och den andra högtalaren till högersidans uttag (märkta R).

• Anslut subwooferhögtalaren till linjeutgången/linjeutgångarna (stiftkontakt/-er) på förstärkaren.
  * Vid anslutning till en YAMAHA DSP-förstärkare (eller AV-receiver), skall du ansluta mellan uttaget SUBWOOFER (eller LOW PASS etc.) på DSP-förstärkarens (eller AV-receiverns) baksida och uttaget Ⓐ/MONO INPUT på subwooferhögtalaren.
  * Om du vill ansluta subwoofern till SPLIT SUBWOOFER-utgången på baksidan av DSP-förstärkaren, skall du ansluta till både vänster Ⓗ/MONO och höger Ⓡ INPUT-ingångar på subwooferhögtalaren.

Anmärkning

När anslutning sker till en monolinjeutgång på förstärkaren, anslut till uttaget Ⓐ/MONO INPUT.

Så ansluter du högtalarledningar till högtalarnas ingångar

Vid anslutningen skall du göra högtalarkablarna så korta som möjligt. Bunta inte ihop eller rulla upp för långa kablar. Om anslutningarna görs fel, hörs det inget ljud från högtalarna.

Huvudhögtalare

Mitthögtalare

Använd de medföljande högtalarledningarna (4 m). Den ena sidan av högtalarledningen är röd och den andra sidan är svart.

Anslut till uttagen (+) på både högtalaren och förstärkaren med den den röda ledningssidan. Anslut den svarta ledningssidan till uttagen (−) på båda enheterna.

Röd: positiv (+)

Svart: negativ (−)

Röd ① ② Svart

Bakre högtalare

Bakre mitthögtalare (för NS-P436)

Använd de medföljande högtalarledningarna (15 m). Ena sidan av den medföljande högtalarledningen har en grå streckad rand och den andra sidan har ingen rand.

Anslut till uttagen (+) på både högtalaren och förstärkaren med den ledningssida som har en grå streckad rand. Anslut den ledningssida som inte har någon rand till uttagen (−) på båda enheterna.

Röd: positiv (+)

Svart: negativ (−)

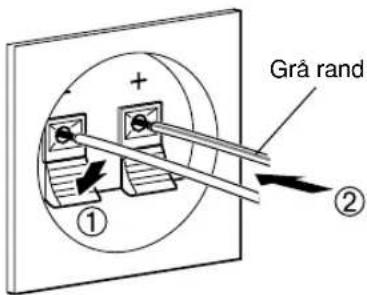

Grå rand ① ②

Innan anslutningarna görs

Ta bort isoleringen i ändan av varje högtalarledning genom att vrida av isoleringsbiten.

Rätt Fel

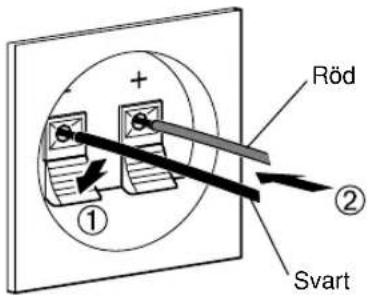

Anslutningsmetod:

① Häll uttagets flik nedtryckt såsom bilden visar.
② Sätt i den nakna högtalarträden.
③ Tag bort fingret från fliken så att ledningsändan läses fast ordentligt.
④ Drag lätt i ledningen vid anslutningen för att kontrollera att den sitter ordentligt fast.

Anmärkning

Se till att de nakna högtalartrådarna inte rör vid varandra, eftersom detta kan skada både högtalaren och förstärkaren.

ANVÄNDNING AV SUBWOOFERHÖGTALAREN (YST-SW015)

■ Kontrollerna och deras funktioner

Frontpanelen

Öppning SUBWOOFER SYSTEM YST-SW015 STANDBY/ON B.A.S.B. HIGH CUTS-150Hz VOLUMP-10 2 4 5 1 3

Bakpanelen (Allmänna modellen)

6 110V 120V 220V -240V VOLTAGE SELECTOR POWER ON OFF 7 INPUT /MONO R AUTO STANDBY OFF LOW HIGH PHASE NORM REV 8 9 10

1 Driftindikator

Lyser med grönt sken när subwooferhögtalaren är på. Lyser med rött sken när subwooferhögtalaren är satt i beredskapsläget av den automatiska påslagning/avstängningsfunktionen.

Släcks när subwooferhögtalaren är i beredskapsläget.

2 Beredskapsväljare (STANDBY/ON)

Tryck på tangenten för att slå på strömmen när omkopplaren POWER (7) är på ON-positionen. (Driftindikatorn lyser då grönt.)

Tryck en gång till för att ställa subwooferhögtalaren i beredskapsläget. (Driftindikatorn släcks.)

Beredskapsläge

Subwooferhögtalaren drar fortfarande en liten mängd ström i detta läge.

3 Basväljare (B.A.S.S.) (Bass Action Selector System)

Basen i musikprogram låter mer naturligt om du trycker in denna tangent i läget MUSIC. Om du trycker en gång till på tangenten så att den återställs till läget MOVIE, blir basen bättre för ljud från filmer.

MOVIE

MUSIC

4 Högpassomkopplare (HIGH CUT)

Reglerar delningsfrekvensen för höga frekvenser.

Frekvenser över den valda delningsfrekvensen filtreras bort (och återges ej).

* Ett steg på omkopplaren motsvarar 10 Hz.

Justerar ljudstyrkenivån. Vrid kontrollen medurs för att höja nivån och moturs för att sänka den.

6 Spänningsväljare (VOLTAGE SELECTOR)

(För Kina, Korea och allmänna modellen)

Om väljaren är felinställd vid leveransen, skall den kopplas om till det korrekta spänningstalet (220-240 V eller 110-120 V) där du bor.

Kontakta återförsäljaren om du är osäker på vilken spänning som används där du bor.

WARNING

Subwooferhögtalaren måste kopplas loss från nätet innan VOLTAGE SELECTOR-väljarens inställning ändras.

7 Strömbrytare (POWER)

Låt normalt sett strömbrytaren stå på ON för att använda subwooferhögtalaren. I detta läge kan subwooferhögtalaren sättas på och ställas i beredskapsläget med STANDBY/ON (②)-tangenten. Ställ strömbrytaren på OFF för att helt bryta subwooferhögtalarens strömförsörjning från nätet.

8 Linjeingångar (INPUT)

Används för att ta emot linjenivåsignaler från förstärkaren. (Se avsnittet "ANSLUTNINGAR" för mer information.)

9 Omkopplare för automatiskt beredskapsläge (AUTO STANDBY (HIGH/LOW/OFF))

Vanligtvis bör denna omkopplare stå på OFF. När denna omkopplare ställs på HIGH eller LOW, fungerar subwooferhögtalarens funktion för automatisk påslagning/avstängning som förklaras nedan. Låt omkopplaren stå på OFF om du inte har något behov av denna funktion.

* Omkopplarens inställning får endast ändras när subwooferhögtalaren är satt i beredskapsläget genom att trycka på tangenten STANDBY/ON (2).

10 Fasomkopplare (PHASE)

Låt normalt sett denna omkopplare stå på REV (omvänd fas). Beroende på lyssningsförhållandena eller dina önskemål kan det dock finnas situationer då ljudet låter bättre med omkopplaren i läget NORM (normal). Lyssna till ljudet och välj den inställning du tycker låter bäst.

■ Automatisk påslagning/avstängning

Om källan som avspelas stoppas och ingångssignalen skärs av under 7 till 8 minuter så kommer subwooferhögtalaren att automatiskt ställa sig i beredskapsläge. (När denna automatiska omslagsfunktion aktiveras kommer subwooferhögtalarens strömindikatorn att lysa med rött sken.)

När du sedan startar avspelningen av källan slås subwooferhögtalaren på igen automatiskt när den känner av ljudsignalerna som kommer in i den.

Denna funktion fungerar genom att känna av en viss ingångssignal med låg frekvens. Ställ vanligtvis in AUTO

STANDBY-omkopplaren på positionen LOW. Men om denna funktion inte fungerar utan problem ska du ställa omkopplaren på positionen HIGH och strömmen kommer att slås på även med en ingångssignal med mycket låg nivå. Var dock medveten om att subwooferhögtalaren kanske inte slår om till beredskapsläge när det förekommer en mycket låg ingångssignal.

* Strömmen kan slås på oväntat genom att störning känns av från annan utrustning. Om detta sker ställ AUTO STANDBY-omkopplaren på OFF och använd STANDBY/ON-tangenten för att slå om strömmen mellan på och beredskapsläget manuellt.
* Denna funktion känner av lågfrekvenssignaler på 200 Hz och under (t.ex. explosioner i action-filmer, ljud från en basgitarr eller bastrummor osv.).
* Det antal minuter det tar att sätta subwooferhögtalaren i beredskapsläget kan variera beroende på om störningar från annan utrustning detekteras.

Denna funktion finns endast tillgänglig när strömmen till subwooferhögtalaren är på (genom att trycka in STANDBY/ON-tangenten).

■ Justering av subwooferhögtalaren innan den används

Innan du börjar använda subwooferhögtalaren, skall du justera den så att du får bästa tänkbara ljudnivå och tonbalans mellan subwooferhögtalaren och huvudhögtalarna. Följ anvisningarna nedan.

Frontpanelen SUBWOOFER SYSTEM YST-SW015 STANDBY/ON S.A.S.S. HIGH CUT 30 VOLUME 10 1, 6583 Bakpanelen POWER ON OFF 3 INPUT /MONO AUTO PHASE AUTO STANDBY OFF LOW HIGH NORM REV 7

1 Ställ volymkontrollen (VOLUME) på minimum (0).
2 Slå på strömmen till alla andra komponenter.
3 Se till att POWER omkopplaren står på ON och tryck sedan på STANDBY/ON knappen för att slå på subwoofern.

4 Avspela källan som innehåller lågfrekventa komponenter och ställ in förstärkarens volymkontroll på önskad avlyssningsnivå.
5 Ställ in gränsfrekvensreglaget HIGH CUT i det läge, där du uppnår önskat ljud.

Systemet är gjort för optimal tonbalans mellan subwooferhögtalaren och huvudhögtalarna (NX-430P) när omkopplaren står på 110 Hz.

Tonbalansen påverkas dock av lyssningsrummets storlek, subwooferhögtalarens avständ från huvudhögtalarna mm. Så om du tycker det krävs, kan du ställa HIGH CUT-omkopplaren i ett annat läge där tonbalansen är bättre.

6 Höj ljudnivån gradvis för att justera volymbalansen mellan subwooferhögtalaren och huvudhögtalarna.

7 Ställ fasomkopplaren PHASE i det läge som ger bäst basåtergivning.

Låt i normala fall denna omkopplare stå i läget REV (omvänd fas). Ställ omkopplaren i läget NORM (normal fas) om önskad frekvenskurva inte kan uppnås.

8 Välj MOVIE eller MUSIC i enlighet med avspelningskälla.

MOVIE : När en avspelningskälla av filmtyp avspelas kommer de lågfrekventa effekterna att förstärkas för att tillåta lyssnaren att njuta av ett kraftfullare ljud. (Ljudet kommer att bli tjockare och djupare.)

MUSIC : När en vanlig musikkälla avspelas kommer de överflödiga lågfrekventa komponenterna att skäras bort för att göra ljudet klarare. (Ljudet kommer att bli lättare och återge en melodi mera klart.)

• När en gång volymbalansen mellan subwooferhögtalaren och huvudhögtalarna är justerad, kan du justera volymen för hela ljudet genom att använda förstärkarens volymkontroll. Om du byter ut huvudhögtalarna NX-430P mot några andra högtalare, måste du dock utföra denna justering igen.
• För justering av volymkontrollen (VOLUME), gränsfrekvensreglaget (HIGH CUT) och fasomkopplaren (PHASE), se "Frekvensåtergivning" på nästa sida.

■Frekvensåtergivning

Justering av VOLUME-kontrollen, HIGH CUT-omkopplaren och PHASE-omkopplaren bör göras med ledning av lyssningsrummets storlek, subwooferhögtalarens avständ till huvudhögtalarna, programmet som spelas mm. Följande värden anger optimala inställningar av reglagen och frekvensåtergivningen då denna subwooferhögtalare används tillsammans med NX-430P.

Denna subwooferhögtalares frekvensåtergivning (YST-SW015)

• Vid bruk tillsammans med NX-430P

HIGH CUT50-150Hz VOLUME 0 -10

Med fasomkopplaren PHASE i läget REV (omvänd fas)

B.A.S.S.-MOVIE

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY (för YST-SW015)

Principen för Yamaha Active Servo Technology baseras på två grundläggande tekniska fakta, nämligen Helmholtzresonator och drift med negativ impedans. Högtalare med Active Servo Processing återger basfrekvenserna genom ett s.k. luft-baselement, som egentligen är en liten port eller öppning i högtalarlådan. Denna öppning används istället för baselementet i konventionella högtalare och fungerar på precis samma sätt.

Och enligt Helmholtz resonansteori sänds de signaler med låg amplitud, som alstras i högtalarlådan, ut genom denna öppning som signaler med hög amplitud, om förhållandet mellan öppningens storlek och högtalarlådans volym är korrekt för att uppfylla kravet på viss kvot.

Utöver detta måste amplituden inom högtalarlådan vara såväl exakt som tillräckligt hög för att besegra luftmotståndet i högtalarlådan.

Problemen löses genom att utnyttja ett nytt utförande i vilket förstärkaren matar speciella signaler.

Om talspolens elektriska motständ reduceras till noll skulle högtalarmembranets rörelser bli linjära i förhållande till signalens spänning. För att förverkliga detta utnyttjas ett speciellt utgående drivsteg med negativ impedans i slutsteget för att subtrahera förstärkarens utimpedans.

Förstärkaren alstrar exakta, lågfrekventa vågor med låg amplitud och utomordentlig dämpkarakteristik genom att utnyttja drivkretsar med negativ impedans. Dessa vågor strålar sedan ut via öppningen i högtalarlådan som signaler med hög amplitud.

Tack vare att förstärkarens utgående drivsteg med negativ impedans och högtalarlåda med Helmholtz-resonator används, återger förstärkaren med detta utförande ljudet med mycket brett frekvensomfång och förvänande bra ljudkvalitet med låg distorsion. Det ovanstående beskriver de grundläggande principerna för Yamahas konventionella Active Servo Technology.

I vår nya, aktiva servoteknik - Advanced Yamaha Active Servo Technology - ingår ANIC-kretsar (ANIC = avancerad negativimpedansomvandlare), vilket tillåter den konventionella negativimpedansomvandlaren att variera dynamiskt för att kunna välja ett optimalt värde för högtalarimpedansvariation. Med dessa nya ANIC-kretsar kan Yamahas avancerade aktiva servoteknik erbjuda stabilare prestanda och förbättrat ljudtryck, i jämförelse med Yamahas konventionella aktiva servoteknik, vilket resulterar i naturligare och dynamisk basåtergivning.

Se nedanstående tabell om högtalaren inte fungerar på rätt sätt. Om de problem du upplever inte finns uppräknade i nedanstående tabell eller om anvisningarna här nedan inte hjälper, skall du ta loss nätkabelns stickpropp och kontakta din auktoriserade YAMAHA-återförsäljare eller din serviceverkstad.

Problem	Orsak	Åtgärd
Inget ljud.	Högtalarkablarna är inte ordentligt anslutna.	Anslut dem ordentligt.
Ljudstyrkenivån är alltför låg.	Högtalarkablarna har inte anslutits korrekt.	Anslut dem ordentligt, dvs. L (vänster) till L, R (höger) till R, “+” till “+” och “-” till “-”.

för YST-SW015

Problem	Orsak	Vad göra?
Stömmen slås inte på även om STANDBY/ON-knappen sätts i ON-läge.	Nätkabelkontakten sitter inte ordentligt i väguttaget.	Sätt in den ordentligt.
	POWER-omkopplaren sätts i OFF-läge.	Sätt POWER-omkopplaren i ON-läge.
Inget ljud.	Volymkontrollen (VOLUME) står på 0.	Vrid volymkontrollen (VOLUME) åt höger.
	Högtalarledningarna är inte ordentligt anslutna.	Anslut dem ordentligt.
Ljudnivån är alltför låg.	Högtalarledningarna har inte anslutits korrekt.	Anslut dem ordentligt, dvs. L (vänster) till L, R (höger) till R, “+” till “+” och “−” till “−”.
	Fasomkopplaren PHASE står i fel läge.	Ställ omkopplaren i det andra läget.
	En källa med få basfrekvenser avspelas.	Avspela en källa med basfrekvenser. Ställ in reglaget HIGH CUT i ett läge för högre gränsfrekvens.
	Den är påverkad av stående vågor.	Flytta subwooferhögtalaren eller bryt upp de parallella ytorna genom att placera ut bokhyllor el. dyl. utefter väggarna.
Subwooferhögtalaren sätts inte på automatiskt.	Strömställaren (POWER) står på OFF.	Sätt strömställaren (POWER) på ON.
	STANDYBY/ON-knappen sätts i OFF-läge.	Sätt STANDBY/ON-knappen i ON-läge.
	AUTO STANDBY-omkopplaren har satts i OFF-läge.	Sätt AUTO STANDBY-omkopplaren i läge “HIGH” eller “LOW”.
	Nivån i de ingående ljudsignalerna är för låg.	Sätt AUTO STANDBY-omkopplaren i “HIGH”-läge.
Subwoofern ställs inte i beredskapsläge automatiskt.	Påverkan av brus som alstrats från yttre apparater, etc.	Placera subwooferhögtalaren längre bort från sådana apparater och/eller flytta de anslutna högtalarsladdarna. Du kan också sätta AUTO STANDBY-omkopplaren i “OFF”-läge.
	AUTO STANDBY-omkopplaren har satts i OFF-läge.	Sätt AUTO STANDBY-omkopplaren i läge “HIGH” eller “LOW”.
Subwooferhögtalaren sätts oväntat i beredskapsläge.	Nivån i de ingående ljudsignalerna är för låg.	Sätt AUTO STANDBY-omkopplaren i “HIGH”-läge.
Subwooferhögtalaren sätts på oväntat.	Påverkan av brus som alstrats från yttre apparater, etc.	Placera subwooferhögtalaren längre bort från sådana apparater och/eller flytta de anslutna högtalarsladdarna. Du kan också sätta AUTO STANDBY-omkopplaren i “OFF”-läge.

■ NX-430P, NX-C430

Typ ...... 2-vägs högtalare med akustisk upphängning Magnetiskt avskärmad typ

Drivsteg

......2-vägs koaxialhögtalare (5 cm kon och 1,3 cm kupol) x 1
5 cm konhögtalare med fullt omfäng x 1
2-vägs koaxialhögtalare (5 cm kon och 1,3 cm kupol) x 1
5 cm konhögtalare med fullt omfång x 2

Nominell ineffekt 30W

Maximal ineffekt 100W

Impedans 6Ω

Frekvensrespons 70 Hz till 60 kHz

Känslighet

85 dB/2,83 V/m
86 dB/2,83 V/m

Dimensioner (B x H x D)

87 mm x 184 mm x 147 mm
273 mm x 81 mm x 147 mm

Vikt

1,2 kg
1,7 kg

■ YST-SW015

Typ ...... Advanced Yamaha Active Servo Technology Magnetiskt avskärmad typ

Drivsteg 16 cm konbaselement

Förstärkarens uteffekt 70W/5Ω

Frekvensrespons 30 Hz till 200 Hz

Strömförsörjning

Modell för USA och Canada .... Växelström 120V, 60 Hz Modell för Storbritannien och Europa ..... Växelström 230V, 50 Hz

Modell för Australien ...... Växelström 240V, 50 Hz Modell för Kina och Korea samt allmän modell ...... Växelström 110-120/220-240V, 50/60 Hz

Effektförbrukning 70W

Effektförbrukning i standbyläge 0,8W

Dimensioner (B x H x D) ..... 280 mm x 325 mm x 320 mm

Vikt 9,2 kg

* Rätten till ändringar förbehälles.
