MANUAL DE USUARIO NSP436 YAMAHA

MANUAL DE INSTRUCCIONES

GEBRUIKSAANWIJZING

DESEMBALAJE Por favor asegúrese de que todos los elementos listados estén incluidos.

●Cables de los altavoces

●Luidsprekerdraden

●Cable del subwoofer

●Subwooferkabel

●Sujetadores (para NX-C430)

ADVERTENCIA: Leer este manual de instrucciones antes de poner la unidad en funcionamiento.

• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.
• Instale los altavoces en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga los altavoces a la lluvia o al agua.
• Para proteger la caja de deformación o decoloración, no coloque los altavoces donde queden expuestos a los rayos solares directos o a la humedad excesiva.
• Evite instalar los altavoces dónde puedan caer objetos extraños y/o dónde puedan estar expuestos a gotas o salpicaduras de líquido. No coloque los siguientes objetos en la parte superior de los altavoces:
• Otros componentes, ya que podrían causar daños y/o decoloración en la superficie de los altavoces.
• Objetos encendidos (p. ej.: velas), ya que podría causar un incendio o daños a los altavoces y/o lesiones personales.
• Recipientes con líquido en su interior, ya que podrían provocar una descarga eléctrica al usuario y/o dañar los altavoces.
• No coloque los altavoces donde estén propensos a ser chocado o golpeado por objetos. Un lugar estable también producirán sonidos mejores.
• Si se instala los altavoces en el mismo estante o mueble que el giradiscos puede provocar una realimentación del sonido.
• La instalación en un lugar seguro es responsabilidad del propietario. YAMAHA no se hace responsable por ningún accidente provocado por una instalación incorrecta de los altavoces.
• Si se nota una distorsión del sonido, baje el control de volumen del amplificador. No permita que su amplificador entre en "corte". Esto puede dañar los altavoces.
• Cuando utilice un amplificador con una potencia de salida nominal más alta que la potencia de entrada nominal de los altavoces, debe tener cuidado para no superar la entrada máxima de los altavoces.
• No limpie los altavoces con disolventes químicos porque podría dañarse el acabado. Utilice para la limpieza un paño limpio y seco.
• No intente modificar ni arreglar los altavoces. Póngase en contacto con el personal del servicio técnico de YAMAHA cuando necesite sus servicios. En ningún caso deberá abrirse la caja.
• No deje de leer la sección "LOCALIZACION DE AVERIAS" donde se dan consejos sobre los errores de utilización antes de llegar a la conclusión de que los altavoces están averiados.

Para el modelo YST-SW015

- No ponga en funcionamiento este equipo cuando se le haya dado la vuelta. Podría sobrecalentarse y posiblemente causar daños.

- No fuerce los interruptores, los controles o los cables de conexión. Cuando mueva esta unidad, desconecte primero el cable de alimentación y los cables conectados a otros equipos. No tire nunca de los cables en sí.

- Este sistema irradia calor por el panel trasero debido a que tiene un amplificador de potencia incorporado. Coloque la unidad separada de paredes, dejando suficiente espacio sobre, detrás, y ambos lados de la misma como para evitar un incendio o daños. Tampoco, se debe colocar con el panel trasero contra el piso o apoyado sobre otras superficies.

Asegúrese de que deja una distancia de por lo menos 20 cm, sobre, detrás y a ambos lados de la unidad.

• Cuando utilice un humidificador, asegúrese de evitar la condensación dentro esta unidad dejando suficiente espacio alrededor de esta unidad o evitando el exceso de humidificación. La condensación podría causar un incendio, daños a esta unidad, y/o descarga eléctrica.
• No cubra el panel trasero de la unidad con papel de periódico, un mantel, una cortina, etc. para no obstruir la radicación de calor. Si aumenta la temperatura en el interior de la unidad, podrían originarse un incendio, daños a la unidad y/o lesiones personales.
• No enchufe esta unidad a una toma de pared hasta que se hayan completado todas las conexiones.
• El voltaje a utilizar debe de ser el mismo que el especificado en el panel trasero. La utilización de esta unidad con un voltaje superior al especificado puede causar un incendio, daños a la unidad y/o lesiones personales. YAMAHA no se hará responsable de ningún daño originado del uso de esta unidad con un voltaje diferente al especificado.
• Para evitar daños debidos a relámpagos, desenchufe el cable de la alimentación de CA durante tormentas eléctricas.
• Las frecuencias de ultragraves generadas por esta unidad pueden hacer que el tocadiscos emita un sonido de aullidos. En este caso, alejar la unidad del tocadiscos.
• La unidad podría ser dañada, si se escucharan continuamente ciertos sonidos en el nivel máximo de volumen. Por ejemplo, si se escuchan ondas sinusoidales de 20 Hz-50 Hz con el disco de prueba, sonidos graves de instrumentos electrónicos, etc.; o cuando la aguja del tocadiscos toque la superficie de un disco, reduzca el nivel de volumen para evitar que se dañe el equipo.
• Si se escuchan sonidos distorsionados (ej. sonidos raros, "golpeteos" o "martilleos" intermitentes) provenientes de la unidad, baje el nivel del volumen. Si se reproducen con el volumen alto pistas de sonido de películas de baja frecuencia, sonidos con bajos fuertes o música de similares características se podría dañar el sistema de altavoces.
• La vibración generada por frecuencias ultragraves podría distorsionar las imágenes de una TV. En este caso, alejar el sistema del televisor.
• Cuando desconecte el cable de alimentación del tomacorriente, agarre el enchufe; no tire del cable.
• Cuando no se va a usar el aparato por un largo tiempo (ej. vacaciones, etc.) desconecte el enchufe de alimentación de CA del tomacorriente.
  ● VOLTAGE SELECTOR (Selector de voltaje) (Para modelos en China, Corea y modelos generales)
  El interruptor del selector de voltaje del panel trasero de la unidad debe fijarse de acuerdo con el voltaje local ANTES de conectar esta unidad al tomacorriente de CA.
  La selección de voltajes es para CA de 110-120/220-240 V, 50/60 Hz.

Modo de espera

Si el interruptor POWER está en la posición ON y el interruptor AUTO STANDBY está en la posición HIGH o LOW, esta unidad se conmuta al modo de espera cuando no reciba ninguna señal u en esta unidad durante 7 u 8 minutos.

En este estado, la unidad sigue consumiendo una pequeña cantidad de corriente.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO Y DESCARGA ELÉCTRICA, NO EXPONGA ESTA UNIDAD A LA LLUVIA O A LA HUMEDAD.

El paquete de altavoces "NS-P430" y "NS-P436" fue diseñado para utilizarlo en un sistema de audio de múltiples canales, como un sistema de cine en el hogar.

NS-P430 incluye cuatro sistemas de altavoces NX-430P, un sistema de altavoces NX-C430 y un sistema de ultragraves YST-SW015.

NS-P436 incluye cinco sistemas de altavoces NX-430P, un sistema de altavoces NX-C430 y un sistema de ultragraves YST-SW015.

Sistema de altavoces de suspensión acústica de 2 vías utilizado para los altavoces principales y traseros (y altavoz central trasero para NS-P436)

Sistema de altavoces de suspensión acústica de 2 vías utilizado para el altavoz central

Sistema de altavoces ultragraves Active Servo Processing con amplificador de potencia incorporado

• Este sistema de altavoces ultragraves funciona con la tecnología Advanced Yamaha Active Servo Technology que YAMAHA ha desarrollado para reproducir sonidos súper graves de alta calidad. (Consulte la página 14 para obtener detalles sobre la tecnología Advanced Yamaha Active Servo Technology.) Este sonido súper grave añade un efecto más realista de cine en el hagar a su sistema estéreo.
• El control HIGH CUT permite ajustar el balance del tono entre el altavoz de ultragraves y los altavoces principales.
• La función de conmutación automática de potencia evita el problema de pulsar el botón STANDBY/ON para encender o cambiar la fuente de energía al modo STANDBY.

Tecnología QD-Bass

La tecnología QD-Bass (Bajo de dispersión Quatre) utiliza unas placas cuadradas y reflectantes de forma piramidal para emitir el sonido en cuatro direcciones diferentes.

CONTENIDO

DESEMBALAJE ...... Cara interior de la tapa delantera

ADVERTENCIA ....1

COMPONENTES DEL PAQUETE ...... 2

INSTALACION LOS ALTAVOCES.... 3

Instalación del altavoz de ultragraves ...... 4

Instalación del altavoz central 4

Instalación en la pared de los altavoces principal/trasero/central (y altavoz central trasero para NS-P436).... 5

Instalación de los altavoces principal/trasero (y el altavoz central trasero para NS-P436) utilizando soportes o ménsulas de altavoz disponibles en el comercio 6

CONEXIONES 7

Un ejemplo de conexiones básicas ...... 7

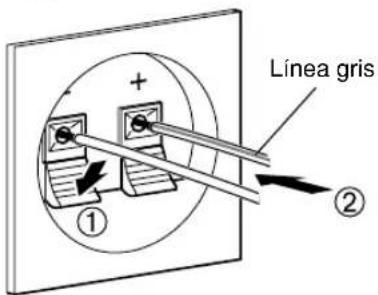

Conexión de los cables de altavoz a los terminales de entrada de los altavoces.... 9

UTILIZACION DEL ALTAVOZ DE

ULTRAGRAVES (YST-SW015).... 10

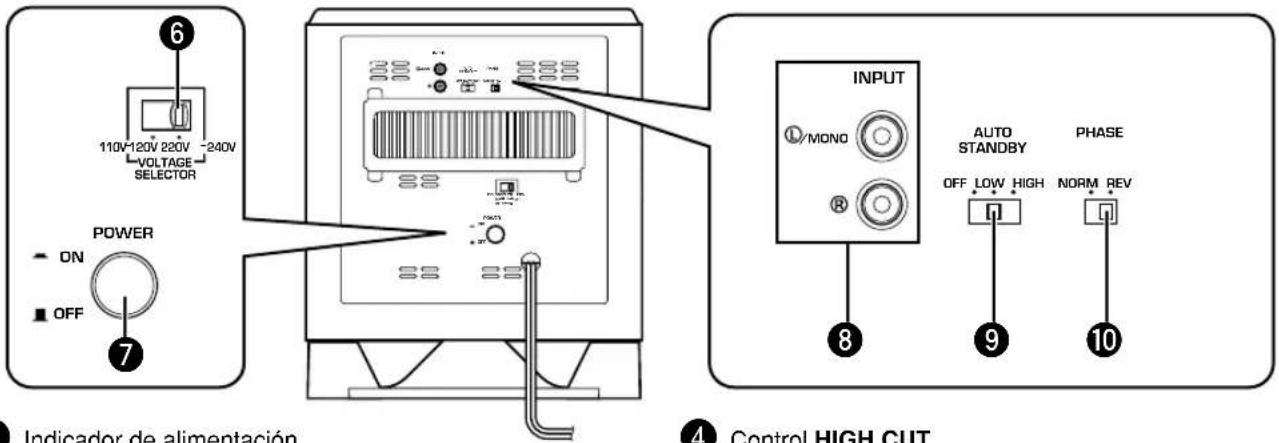

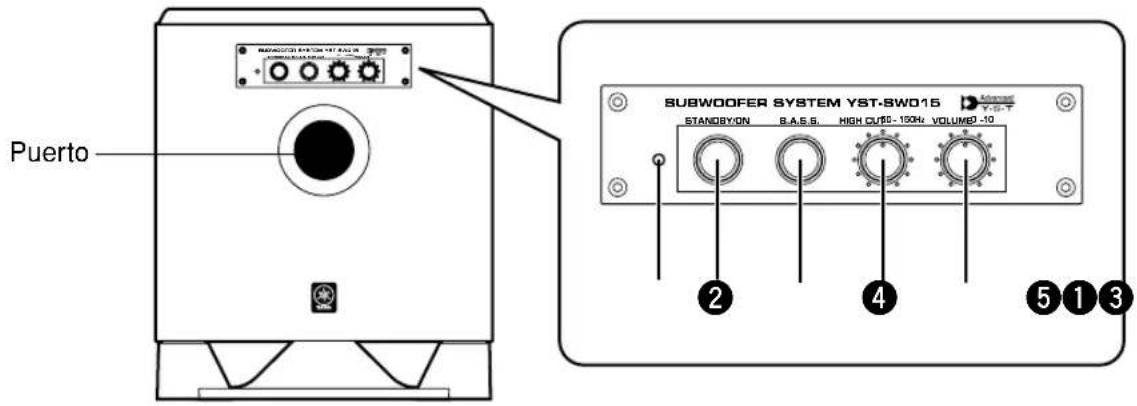

Controles y otras funciones ...... 10

Función de conmutación automática de la alimentación 11

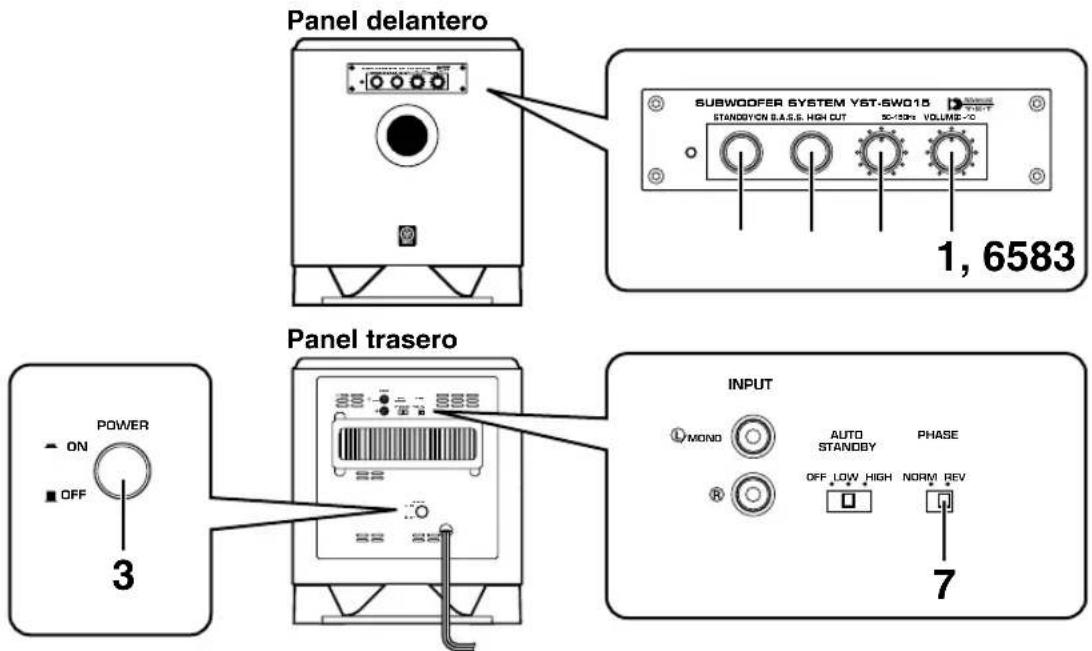

Ajuste del altavoz de ultragraves antes de utilizarlo 12

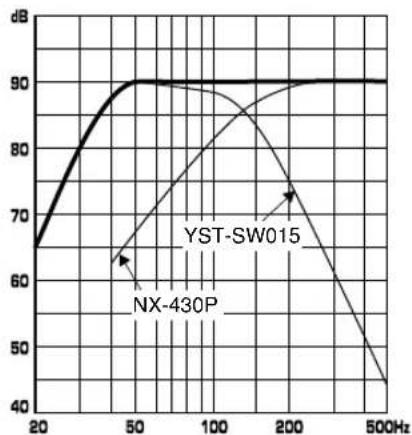

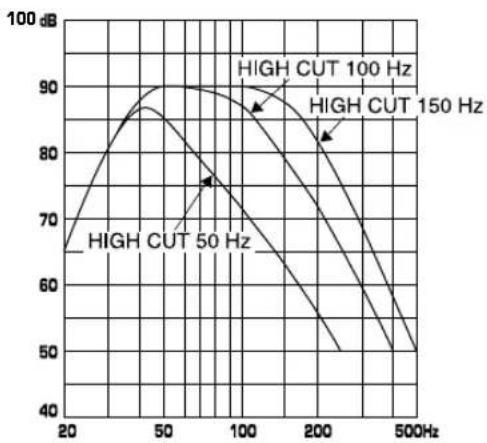

Características de frecuencia 13

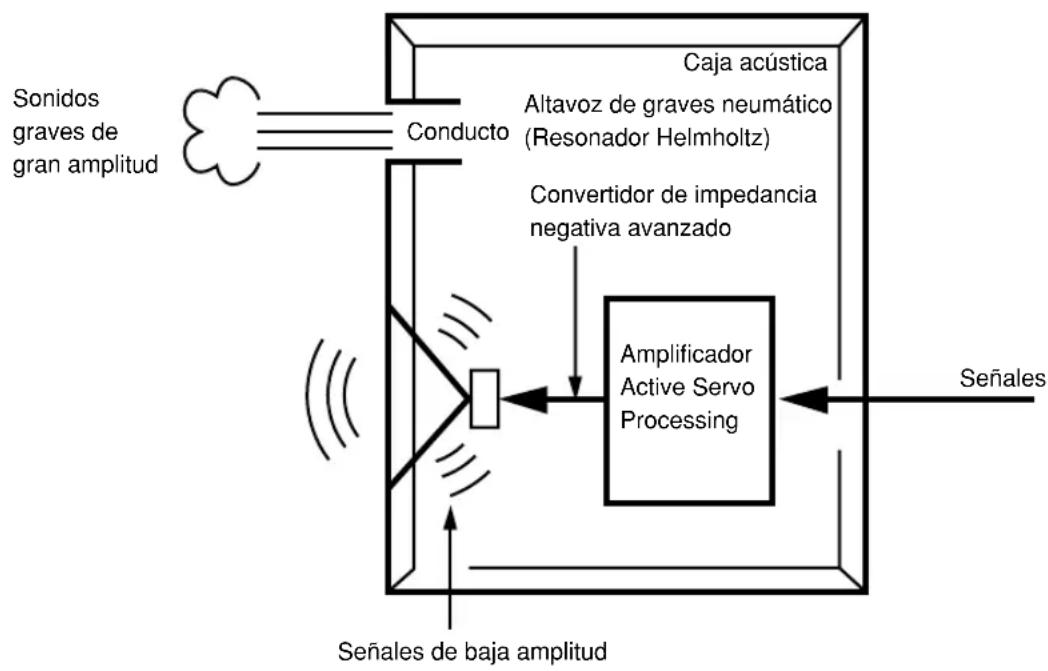

ADVANCED YAMAHA ACTIVE SERVO

TECHNOLOGY (para YST-SW015).... 14

LOCALIZACION DE AVERIAS 15

ESPECIFICACIONES 16

■Acerca de este manual

- Este manual ha sido impreso antes de finalizar la producción del aparato. El diseño y las especificaciones están sujetos a cambios sin previo aviso por motivos de mejoras en el funcionamiento y demás. En este caso, el producto siempre tiene prioridad.

- Algunas de las ilustraciones y nombres del contenido del paquete, etc. escritas en este manual podrán variar con respecto a los productos reales y los nombres escritos en el paquete, etc.

INSTALACION LOS ALTAVOCES

Antes de hacer las conexiones, instale todos los altavoces en sus respectivos lugares. Es importante colocar bien los altavoces porque controlan completamente la calidad del sonido de su sistema.

Instale los altavoces según la posición en la que escucha normalmente, siguiendo las instrucciones a continuación.

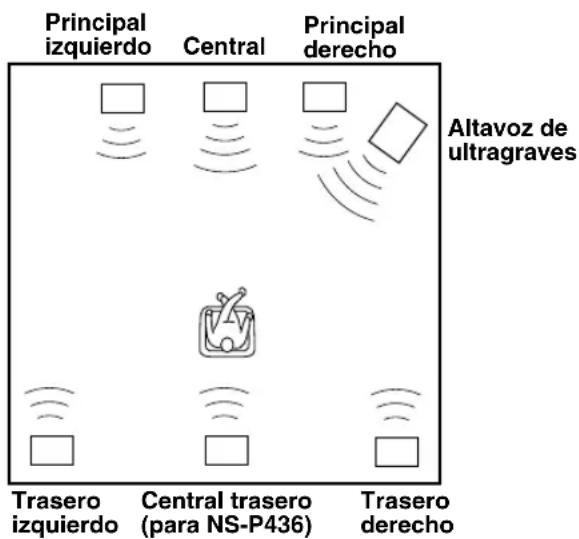

Configuración de los altavoces

Este paquete de altavoces utiliza una configuración de 6 altavoces: 2 altavoces principales, 2 altavoces traseros, un altavoz central y un altavoz de ultragraves.

Los altavoces principales emiten la principal fuente de sonido. Los altavoces traseros emiten sonidos surround (paramétricos), y los altavoces centrales emiten sonidos centrales (diálogo, etc.). El altavoz de ultragraves refuerza las bajas frecuencias de su sistema audio.

Este paquete de altavoces se basa en una configuración de 7 altavoces: 2 altavoces principales, 2 altavoces traseros, un altavoz central, un altavoz central trasero y un altavoz de ultragraves.

Los altavoces principales emiten la principal fuente de sonido. Los altavoces traseros y el central trasero emiten sonidos surround (paramétricos), y los altavoces centrales emiten sonidos centrales (diálogo, etc.). El altavoz de ultragraves refuerza las bajas frecuencias de su sistema audio.

Nota

En este paquete de altavoces, los mismos altavoces (NX-430P) se utilizan para los altavoces principales y traseros (y altavoz central trasero para NS-P436).

Principal izquierdo Central Principal derecho Altavoz de ultragraves Trasero izquierdo Central trasero (para NS-P436) Trasero derecho

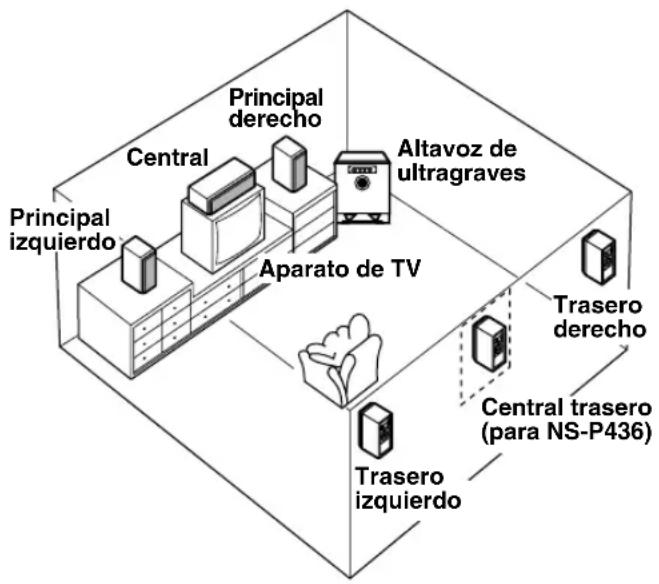

Colocar los altavoces

Altavoces principales: En ambos lados y

aproximadamente la misma altura que el aparato de TV.

Altavoces traseros:

Detrás de la posición desde donde se escucha, mirando un poco hacia dentro.

Aproximadamente 1,8 m desde el suelo.

Altavoz central: Precisamente en el medio de los altavoces principales.

Altavoz central trasero (para NS-P436):

Precisamente en el medio de los altavoces traseros.

La posición del altavoz de ultragraves no es demasiado importante puesto que los tonos de graves bajos no son muy direcciones.

Consulte la "Instalación del altavoz de ultragraves" en la página 4 para la posición recomendada del altavoz de ultragraves.

Estos altavoces presentan un diseño de blindaje magnético, pero existe aún la posibilidad de que si se colocan demasiado cerca de un aparato de TV el color de la imagen podría aparecer distorsionado. En este caso, aleje los altavoces del televisor.

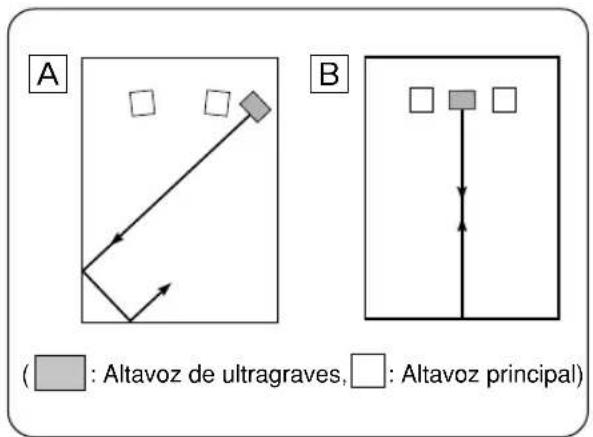

■ Instalación del altavoz de ultragraves

Se recomienda colocar el altavoz de ultragraves del lado de afuera de los altavoces principales derecho o izquierdo. (Consultar la fig. A.) La ubicación indicada en la fig. B también se puede usar, sin embargo, si el sistema de ultragraves se coloca mirando directamente la pared, el efecto de los graves se perderá debido a que el sonido de ellos y el sonido reflejado por la pared se anularán entre sí. Para evitar que esto suceda, coloque el sistema de ultragraves en ángulo tal como se indica en la fig. A.

Nota

Puede darse el caso que al usar este altavoz de ultragraves no se logre obtener un buen sonido de ultragraves al escuchar en el centro de la sala. Esto se debe a que las "ondas estacionarias" se generan entre dos paredes paralelas y cancelan el sonido de los graves. En ese caso, colocar el altavoz de ultragraves oblicuamente a la pared. También puede ser útil romper el paralelismo de las superficies colocando bibliotecas, etc. a lo largo de las paredes.

Utilización de las almohadillas antideslizantes

Instale los forros antideslizantes en las cuatro esquinas en la parte inferior del altavoz de ultragraves para evitar que se mueva por la vibración, etc.

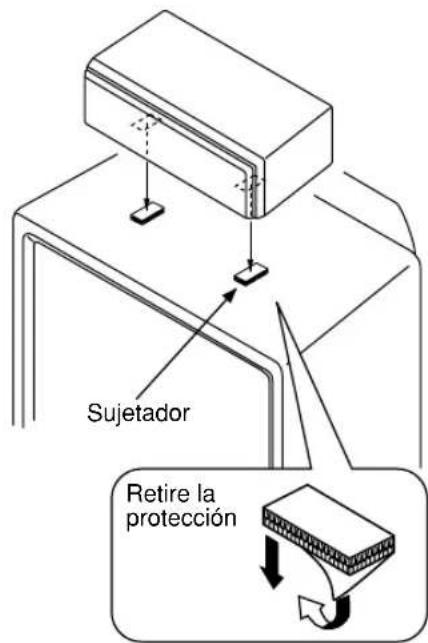

■Instalación del altavoz central

Puede colocar el altavoz encima del TV si la parte superior es plana, en el suelo debajo de la TV, o sobre la estantería de la TV. Asegúrese de que coloca el altavoz en posición firme.

Cuando coloque el altavoz encima del TV, para evitar que este se caiga, fije los sujetadores incluidos en dos puntos en la base del altavoz y encima del TV.

Sujetador Retire la protección

Notas

- No coloque el altavoz encima de un TV cuya área sea menor a la base del altavoz. Si lo hace, el altavoz podría caerse y causar lesiones.

- No coloque el altavoz sobre el TV si la parte superior no es plana.

- No toque la superficie adhesiva después de haber retirado la protección porque si no la capacidad adhesiva disminuirá.

- Limpie a fondo la superficie sobre la que va a aplicar el sujetador. Tenga en cuenta que la capacidad adhesiva es menor cuando la superficies está sucia, aceitosa o mojada, y que esto puede hacer que el altavoz se caiga.

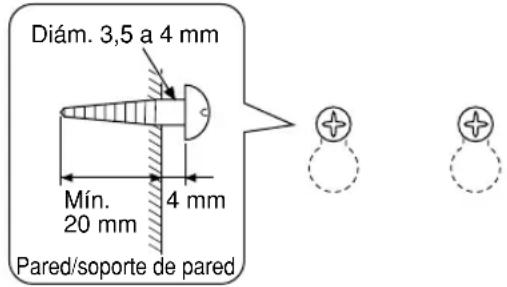

■ Instalación en la pared de los altavoces principal/trasero/central (y altavoz central trasero para NS-P436).

1
Tornillo opresor (en venta en tiendas especializadas)

Diám. 3,5 a 4 mm Mín. 20 mm 4 mm Pared/soporte de pared

2

Principal/trasero/central trasero (para NS-P436)

26 mm

Central

222,8 mm

Es posible instalar en la pared los altavoces principal, trasero y/o central (y/o el altavoz central trasero para NS-P436).

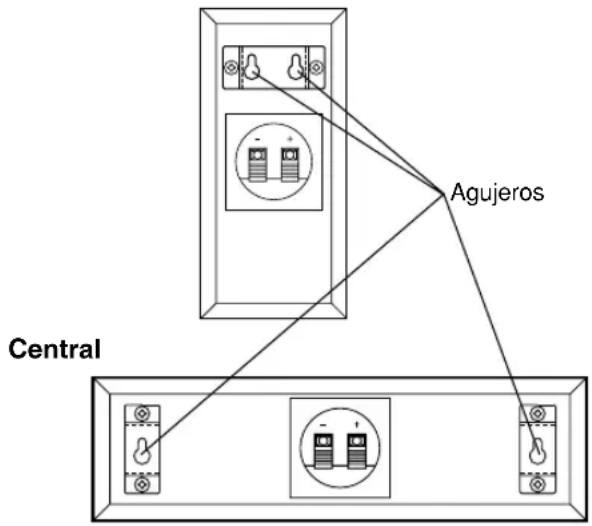

Para instalar los altavoces en una pared, utilice los agujeros de las ménsulas fijadas en los paneles traseros de los altavoces.

Principal/trasero/central trasero (para el NS-P436)

Agujeros Central

1 Fije los dos tornillos en una pared firme o soporte de pared en el intervalo mostrado abajo.

Principal/trasero/central trasero (para NS-P436) 26 mm

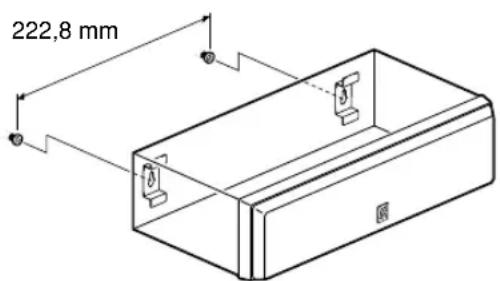

Central 222,8 mm

2 Cuelgue el altavoz insertando los agujeros en los tornillos que sobresalen en la pared.

* Asegúrese de que los tornillos están firmemente fijados por las partes angostas de los agujeros.

ADVERTENCIA

- El peso de cada altavoz se muestra a continuación.

Principal/trasero/central trasero (para NS-P436) 1,2 kg

Central 1,7 kg

No instale los altavoces en un contrachapado fino o en otra superficie de material blando. Si lo hace, los tornillos podrían desprender la superficie ligera y los altavoces podrían caerse. Esto podría causar daños a los altavoces o lesiones personales.

• No fije los altavoces a la pared mediante clavos, adhesivos u otras piezas metálicas inestables. El uso prolongado y las vibraciones podrían hacer caer los altavoces.
• Para evitar accidentes ocasionados al tropezar con los cables sueltos del altavoz, fije los cables a la pared.
• Seleccione una posición apropiada en la pared para instalar los altavoces de modo que nadie pueda dañarse la cabeza o la cara.

Instalación de los altavoces principal/trasero (y el altavoz central trasero para NS-P436) utilizando soportes o ménsulas de altavoz disponibles en el comercio

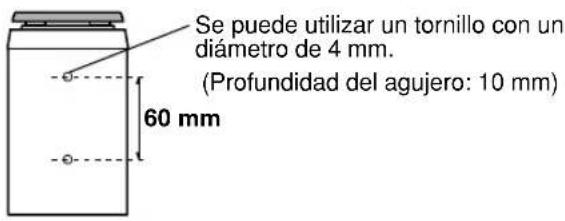

También puede utilizar los agujeros roscados en la parte inferior de los altavoces para la instalación de estos sobre soportes de altavoz disponibles en el comercio (si no utiliza las ménsulas de montaje adjuntas).

Se puede utilizar un tornillo con un diámetro de 4 mm. (Profundidad del agujero: 10 mm) 60 mm

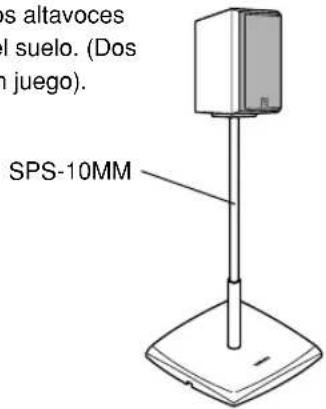

Utilización del soporte de altavoces Yamaha SPS-10MM (opcional)

Al utilizar el soporte de altavoces Yamaha SPS-10MM, los altavoces se pueden colocar en el suelo. (Dos soportes constituyen un juego).

s altavoces l suelo. (Dos juego). SPS-10MM

* El SPS-10MM no está disponible en algunas zonas.

Desmontaje de la cubierta delantera

Principal/trasero/central trasero (para NS-P436)

La cubierta delantera está fijada a la caja en cuatro puntos y puede desmontarse, si se desea. Para desmontar la cubierta, agarre ambos lados y tire lentamente desde el altavoz. Para volver a montarlo, alinee los cuatro agujeros de la superficie interna de la cubierta con los cuatro pasadores correspondientes del altavoz y empuje suavemente.

Nota

Cuando se haya desmontado la cubierta, asegúrese de no tocar con las manos las unidades de altavoces ni ejercer una fuerza excesiva con las herramientas.

CONEXIONES

Precaución: Enchufe el altavoz ultragraves y otros componentes de audio/video después de que haya finalizado todas las conexiones.

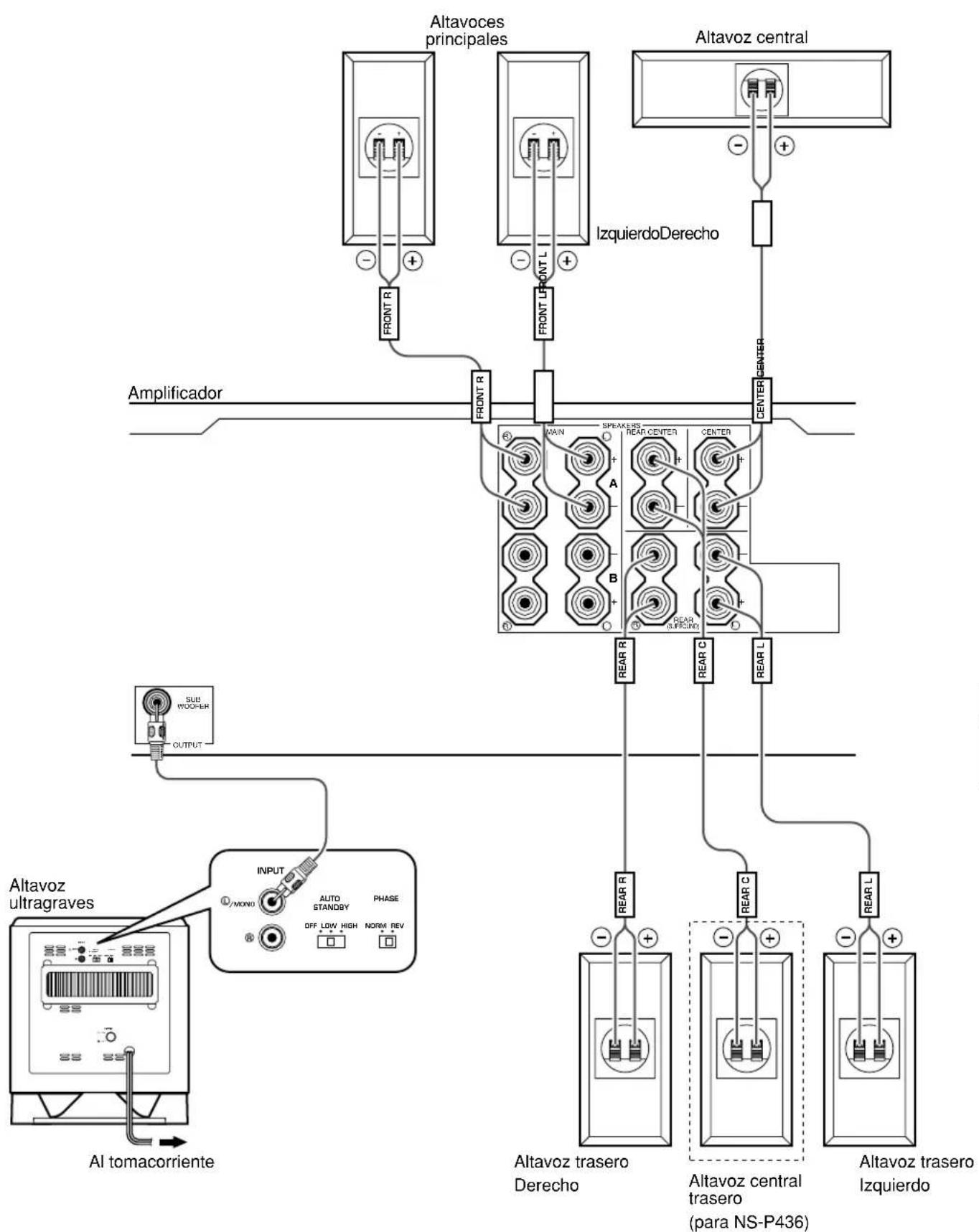

■Un ejemplo de conexiones básicas


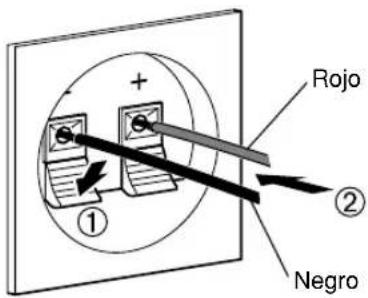

- Conecte los altavoces principales, central y traseros (y el altavoz central trasero para NS-P436) a los terminales de salida del altavoz de su amplificador por medio de los cables de altavoz incluidos.

* Los cables de altavoz incluidos disponen de las siguientes etiquetas FRONT L (DELANTERO IZQ), FRONT R (DELANTERO DCH), CENTER (CENTRAL), REAR L (TRASERO IZQ), REAR R (TRASERO DCH) (y REAR C (TRASERO C) para NS-P436). Conecte cada cable de altavoz con el altavoz correspondiente según la ilustración de la página 7. (Los cables de altavoz marcados con FRONT L/R se utilizan para conectar los altavoces principales a las terminales de altavoces MAIN en el amplificador).

* Conecte cada altavoz asegurándose de que no invierte la polaridad (+, -). Si el altavoz está conectado con la polaridad inversa, el sonido no será natural y no se oirán los graves.

* S ólo para los altavoces principales y traseros, conecte un altavoz en los terminales izquierdos (marcados L) de su amplificador y el otro altavoz en los terminales derechos (marcados R).

- Conecte el altavoz de ultragraves con la(s) terminal(es) de salida de línea (entrada de clavija) del amplificador.

* Para conectar a un amplificador YAMAHA DSP (o receptor AV), conecte la terminal SUBWOOFER (o LOW PASS, etc.) en la parte trasera del amplificador DSP (o receptor AV) a la terminal Ⓛ/MONO INPUT del altavoz de ultragraves.

* Para conectar el altavoz de ultragraves a las terminales SPLIT SUBWOOFER en la parte trasera del amplificador DSP, conecte ambas a la terminal izquierda Ⓗ/MONO y derecha Ⓡ INPUT del altavoz de ultragraves.

Nota

Cuando la conecte a una terminal de salida de línea monoaural del amplificador, conéctelo a la terminal Ⓗ/MONO INPUT.

■ Conexión de los cables de altavoz a los terminales de entrada de los altavoces

Para las conexiones, mantenga los cables de altavoz lo más cortos posibles. No junte o enrolle la parte de cables que están demasiado largos. Si las conexiones están en mal estado, no se escuchará ningún sonido de los altavoces.

Altavoces principales Altavoz central

Utilice los cables de altavoz suministrados (4 m). Un extremo del cable de altavoz es rojo y el otro es negro. Conecte los terminales (+) del altavoz y del amplificador utilizando el extremo rojo del cable. Conecte los terminales (−) en ambos componentes utilizando el extremo negro.

Rojo: positivo (+) Negro: negativo (−)

Rojo ① ② Negro

Altavoces traseros Altavoz central trasero (para NS-P436)

Utilice los cables de altavoz suministrados (15 m). Un extremo del cable para altavoz tiene una línea gris y el otro lado no tiene ninguna línea.

Conecte los terminales (+) del altavoz y del amplificador utilizando el lado con la línea gris. Conecte los terminales (−) de ambos componentes utilizando el extremo sin línea.

Rojo: positivo (+) Negro: negativo (−)

Línea gris ① ②

Antes de conectar el aparato

Retire la capa aislante que cubre las extremidades de cada cable de altavoz girando hasta que se desprenda.

Bien Mal

Cómo conectar:

①Mantenga pulsada la lengüeta del terminal, como se muestra en la ilustración.
②Inserte el cable pelado.
③ Retire el dedo de la lengüeta para que ésta sujete firmemente el extremo del cable.
④Compruebe la firmeza de la conexión tirando ligeramente del cable de la terminal.

Nota

No deje que los cables pelados estén en contacto ya que ello podría ocasionar daños al altavoz, al amplificador o a ambos.

UTILIZACION DEL ALTAVOZ DE ULTRAGRAVES (YST-SW015)

■ Controles y sus funciones

Panel delantero

Puerto SUBWOOFER SYSTEM YST-SW015 STANDBY:ON B.A.S.S. HIGH CVD$- 150N: VOLUMED -10 ② ④ ⑤ ① ③

Panel trasero (Modelo general)

6 110V-120V 220V -240V VOLTAGE SELECTOR POWER ON OFF 7 INPUT MONO AUTO STANDBY OFF LOW HIGH PHASE NORM REV 8 9 10 Indicador de alimentación 4 Control HIGH CUT

1 Indicador de alimentación

Se ilumina de color verde cuando el altavoz de ultragraves está encendido.

Se ilumina de color rojo cuando el altavoz de ultragraves se ajusta en el modo de espera mediante la función de conmutación automática de la alimentación.

Este se apaga cuando el altavoz de ultragraves se ajusta en el modo de espera.

2 Botón STANDBY/ON

Pulse este botón para conectar la alimentación cuando el interruptor POWER (7) se ha ajustado en la posición ON. (El indicador de alimentación se ilumina de color verde).

Vuelva a pulsarlo para ajustar el altavoz de ultragraves en el modo en espera. (El indicador de alimentación se apagará).

Modo de espera

El altavoz de ultragraves todavía está utilizando una pequeña cantidad de energía en este modo.

3 Botón B.A.S.S. (Sistema selector de acción de bajos) Cuando se pulsa este botón en la posición MUSIC, los sonidos bajos en el software de audios se reproduce correctamente. Al pulsar nuevamente el botón esté regresa a la posición MOVIE, entonces los sonidos bajos se reproducirán correctamente en el software de vídeo.

MOVIE

MUSIC

4 Control HIGH CUT

Ajusta el punto de corte de frecuencia alta. Las frecuencias superiores a la frecuencia seleccionada por este control se interrumpen (y no hay señal). * Una graduación de este control representa 10 Hz.

5 Control VOLUME

Ajusta el nivel del volumen. Gire el control en el sentido de las agujas del reloj para aumentar el volumen y en el sentido contrario al de las agujas del reloj para disminuir el volumen.

6 Interruptor VOLTAGE SELECTOR

(Para modelos en China, Corea y modelos generales)

Si el ajuste prefijado del interruptor es incorrecto, ajuste el interruptor al margen de voltaje correcto (220V-240V o 110V-120V) de su región.

Consulte con su distribuidor si no está seguro del ajuste correcto.

ADVERTENCIA

Asegúrese de desenchufar el altavoz de ultragraves antes de ajustar correctamente el interruptor VOLTAGE SELECTOR.

7 Interruptor POWER

Ajuste este interruptor a la posición ON para utilizar el altavoz de ultragraves. En este estado, puede encender el altavoz de ultragraves o ponerlo en modo de espera, pulsando el botón STANDBY/ON (②).

Ajuste este interruptor en la posición OFF para cortar completamente el suministro de alimentación del altavoz de ultragraves de la línea de CA.

8 Terminales INPUT

Usted podrá utilizar estos terminales para introducir señales de nivel de línea desde el amplificador. (Véase "CONEXIONES" para más información).

9 Interruptor AUTO STANDBY (HIGH/LOW/OFF)

Este interruptor está originalmente en posición OFF. Al poner este interruptor en la posición HIGH o LOW, la función de conmutación automática de la alimentación del altavoz de ultragraves trabajará de la forma descrita a continuación. Si no necesita esta función, póngalo en la posición OFF.

* Asegúrese de cambiar el ajuste de este interruptor solamente cuando el altavoz de ultragraves esté en el modo de espera, para ello pulse el botón STANDBY/ON (2).

10 Interruptor PHASE

Este interruptor se ajusta normalmente a la posición REV (reverso). Sin embargo, de acuerdo a las condiciones de escucha o a su preferencia, puede darse el caso de que se obtenga una mejor calidad de sonido al ajustar este interruptor a la posición NORM (normal). Seleccione la mejor posición mediante la escucha del sonido.

■ Función de conmutación automática de la alimentación

Si se detiene la fuente que se está reproduciendo y la señal de entrada se corta durante 7 a 8 minutos, el altavoz de ultragraves conmuta automáticamente al modo de espera.

(Cuando el altavoz de ultragraves conmuta al modo de espera mediante la función de conmutación automática de la alimentación, el indicador de alimentación se ilumina de color rojo).

Cuando reproduzca una fuente nuevamente, la alimentación del altavoz de ultragraves se conectará automáticamente al detectar la entrada de señales de audio en el altavoz de ultragraves.

Esta función trabaja detectando un cierto nivel de señal de entrada de sonido de baja frecuencia. Ajuste normalmente el interruptor AUTO STANDBY a la posición LOW. Sin embargo, si esta función no funciona suavemente, ajuste el interruptor a la posición HIGH. En la posición HIGH, se conectar á la alimentación aunque haya una señal de entrada de nivel bajo. Pero tenga en cuenta que el altavoz de ultragraves puede no conmutarse al modo de espera cuando hay una señal de entrada muy baja.

* La alimentación puede conmutarse inesperadamente debido a que detecta ruido de otros aparatos. Si esto sucede, ajuste el interruptor AUTO STANDBY a la posición OFF y utilice el botón STANDBY/ON para conmutar la alimentación en forma manual entre activado y modo de espera.
* Esta función detecta los componentes de baja frecuencia por debajo de 200 Hz de las señales de entrada (es decir, la explosión en una película de acción, el sonido de una guitarra baja o de un bombo, etc).
* Los minutos requeridos para conmutar el altavoz de ultragraves al modo de espera pueden cambiar al detectar ruido de otras aparatos.

Esta función sólo está disponible cuando la alimentación del altavoz de ultragraves está conectada (presionando el botón STANDBY/ON).

Ajuste del altavoz de ultragraves antes de utilizarlo

Antes de utilizar el altavoz de ultragraves, ajustelo para obtener el balance óptimo de volumen y tono entre el altavoz de ultragraves y los altavoces principales, siguiendo el procedimiento a continuación.

Panel delantero SUBWOOFER SYSTEM YST-SW015 STANDBYCN S.A.S.S. HIGH CUT 1, 6583 Power ON OFF 3 Panel trasero INPUT AUTO STANDBY PHASE OFF_LOW_HIGH NORM_REV 7

1 Ajuste el control VOLUME al mínimo (0).
2 Conecte la alimentación de los demás componentes.
3 Asegúrese de que el interruptor POWER esté en la posición ON, y luego oprima el botón STANDBY/ON para encender el altavoz de ultragraves.

* El indicador de la alimentación se enciende en verde.

4 Reproduzca una fuente que contenga componentes de baja frecuencia y ajuste el control de volumen del amplificador al nivel de escucha deseado.
5 Ajuste el control HIGH CUT a la posición donde pueda obtenerse la respuesta deseada. Este sistema está diseñado de modo que se obtenga el balance óptimo de tono entre el altavoz de graves y los altavoces principales (NX-430P) cuando dicho control esté ajustado a 110 Hz. No obstante, el balance de tono puede cambiar según el tamaño de la habitación, la distancia desde el altavoz de ultragraves hasta los altavoces principales, etc. Por tanto, si lo prefiere, gire el control HIGH CUT y ajustelo a una posición donde se obtenga el mejor balance de tono.

6 Suba el volumen gradualmente para ajustar el volumen entre el altavoz de ultragraves y los altavoces principales.
7 Poner el interruptor PHASE en la posición que ofrezca el mejor sonido de graves.

Normalmente, ponga el interruptor en REV (invertida). Si no se puede obtener la respuesta deseada, ponga el interruptor en la posición NORM (normal).

8 Seleccione "MOVIE" o "MUSIC" según la fuente reproducida.

MOVIE: Cuando se reproduzca una fuente tipo película, los efectos de baja frecuencia se realizarán para permitir al oyente disfrutar de un sonido más potente. (El sonido será más potente y profundo.)

MUSIC: Cuando se reproduzca una fuente de música convencional, los componentes de baja frecuencia excesiva serán interrumpidos para que el sonido sea más claro. (El sonido será más ligero y reproducirá la línea melódica más claramente.)

• Una vez que se haya ajustado el equilibrio de volumen entre el altavoz de ultragraves y los altavoces principales, se puede ajustar el volumen de todo su sistema de sonido usando el control de volumen del amplificador.
  Sin embargo, si se cambian los altavoces principales NX-430P por otros, deberá volver a hacer este ajuste.
• Para ajustar el control VOLUME, el control HIGH CUT y el interruptor PHASE, consulte “Características de frecuencias” en la página siguiente.

■Características de frecuencia

El ajuste del control VOLUME, HIGH CUT y del interruptor PHASE, deberá cambiar en función del tamaño de la habitación, la distancia desde el altavoz de ultragraves a los altavoces principales, fuentes, etc.

Las figuras siguientes muestran el ajuste óptimo de cada control y las características de frecuencia, cuando este altavoz de ultragraves se combina con NX-430P.

Características de frecuencia de este altavoz de ultragraves (YST-SW015)

- Cuando se combine con NX-430P

HIGH CUT50-150Hz VOLUME 0 -10

PHASE—Ajustarlo a la posición REV (invertida).

B.A.S.S.-MOVIE

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY (para YST-SW015)

La teoría del Yamaha Active Servo Technology se basa en dos principales factores, el resonador Helmholtz y la excitación de impedancia negativa. Los altavoces Active Servo Processing reproducen las frecuencias de los graves a través de un "altavoz de graves neumático", que es un conducto o pequeña abertura de la caja acústica. Esta abertura se emplea y hace las veces del altavoz de graves en los sistemas de altavoces convencionalmente diseñados. De esta forma, las señales de baja amplitud dentro de la caja pueden, de acuerdo con la teoría de resonancia de Helmholtz, salir a través de esta abertura como ondas de gran amplitud si el tamaño de la abertura y el volumen de la caja están en la proporción correcta para satisfacer cierta relación. Además, para realizar esto, las amplitudes dentro de la caja deben ser precisas y de la potencia suficiente porque dichas amplitudes deben superar la "carga" presentada por el aire que existe dentro de la caja.

Por lo tanto, este problema se resuelve empleando un nuevo diseño en el que el amplificador suministra señales especiales.

Si la resistencia eléctrica de la bobina móvil se reduce a cero, el movimiento de la unidad de altavoz será lineal con respecto a la tensión de la señal. Para conseguir esto, se emplea un amplificador especial de excitación de salida de impedancia negativa para restar impedancia de salida del amplificador.

Empleando circuitos excitadores de impedancia negativa, el amplificador es capaz de generar ondas de baja amplitud y baja frecuencia precisas con características de amortiguación excelentes. Estas ondas se radian después desde la abertura de la caja como señales de gran amplitud. Por lo tanto, el sistema puede, empleando el amplificador de excitación de salida de impedancia negativa y la caja acústica con el resonador Helmholtz, reproducir una gama extremadamente amplia de frecuencias con una calidad acústica increíble y con menos distorsión. Las características descritas se combinan para convertirse en la estructura fundamental de la Yamaha convencional Active Servo Technology.

Nuestra nueva tecnología servoactiva - Advanced Yamaha Active Servo Technology - adoptó circuitos convertidores de impedancia negativa avanzados (ANIC), que permiten a un convertidor de impedancia negativa convencional verificar dinámicamente para seleccionar el valor óptimo para la variación de impedancia de los altavoces. Con estos nuevos circuitos ANIC, la tecnología servoactiva avanzada Yamaha puede proporcionar un rendimiento más estable y presión acústica mejorada en comparación con la tecnología servoactiva Yamaha convencional, lo que resulta en una reproducción de graves más natural y dinámica.

Consulte el siguiente cuadro cuando el aparato no funcione bien. Si el problema no es uno de los que aparecen en la siguiente lista o si las instrucciones de abajo no ayudan a solucionar el problema, desenchufe el cable eléctrico y llame a un distribuidor o centro de servicio autorizado de YAMAHA.

Problema	Causa	Qué hacer
No se escuchan sonidos.	Las conexiones de los cables de altavoces están flojas.	Conectar los cables de altavoces correctamente.
El sonido es muy bajo.	Los cables de altavoces no están bien conectados.	Conectar los cables de altavoces correctamente, L (izquierda) a L, R (derecha) a R, “+” a “+” y “-” a “-”.

para YST-SW015

Problema	Causa	Qué hacer
No hay corriente aunque el botón STANDBY/ON está en la posición ON.	El cable de alimentación no está bien enchufado.	Enchufar bien el cable de alimentación.
	El interruptor POWER está en la posición OFF.	Ajuste el interruptor POWER a la posición ON.
No se escuchan sonidos.	El control VOLUME está en 0.	Girar hacia la derecha el control VOLUME.
	Las conexiones de los cables de altavoces están flojas.	Conectar los cables de altavoces correctamente.
El sonido es muy bajo.	Los cables de altavoces no están bien conectados.	Conectar los cables de altavoces correctamente, L (izquierda) a L, R (derecha) a R, “+” a “+” y “-” a “-”.
	El interruptor PHASE no se encuentra en la posición correcta.	Ajuste el interruptor a la otra posición.
	Se está reproduciendo una fuente de sonidos con pocos graves.	Reproducir una fuente de sonido con graves.Ajuste el control HIGH CUT a una posición más alta.
	Están actuando las ondas estacionarias.	Cambiar de lugar los altavoces ultragraves o eliminar el paralelismo entre las superficies colocando una biblioteca, etc. a lo largo de las paredes.
El altavoz ultragraves no se conecta automáticamente.	El interruptor POWER está en la posición OFF.	Ponga el interruptor POWER en la posición ON.
	El botón STANDBY/ON está en la posición OFF.	Ajuste el botón STANDBY/ON a la posición ON.
	El interruptor AUTO STANDBY está en la posición OFF.	Ajuste el interruptor AUTO STANDBY a la posición “HIGH” o “LOW”.
	El nivel de la señal de entrada es demasiado bajo.	Ajuste el interruptor AUTO STANDBY a la posición “HIGH”.
El altavoz de ultragraves no pasa automáticamente al modo en espera.	Existe una influencia de ruido generado por equipos digitales externos, etc.	Aleje el altavoz ultragraves de tales equipos y/o cambie la posición de los cables de los altavoces conectados.De lo contrario, ajuste el interruptor AUTO STANDBY a la posición “OFF”.
	El interruptor AUTO STANDBY está en la posición OFF.	Ajuste el interruptor AUTO STANDBY a la posición “HIGH” o “LOW”.
El altavoz ultragraves se conmuta al modo de espera inesperadamente.	El nivel de la señal de entrada es demasiado bajo.	Ajuste el interruptor AUTO STANDBY a la posición “HIGH”.
El altavoz ultragraves se conecta inesperadamente.	Existe una influencia de ruido generado por equipos digitales externos, etc.	Aleje el altavoz ultragraves de tales equipos y/o cambie la posición de los cables de los altavoces conectados.De lo contrario, ajuste el interruptor AUTO STANDBY a la posición “OFF”.

NX-430P, NX-C430

Tipo ...... Sistema de altavoces de suspensión acústica

de 2 vías

Tipo con protección magnética

Accionador

Altavoz coaxial de 2 vías

(cono de 5 cm y domo de 1,3 cm) x 1

Altavoz de cono de margen completo de 5 cm x 1

Altavoz coaxial de 2 vías

(cono de 5 cm y domo de 1,3 cm) x 1

Altavoz de cono de margen completo de 5 cm x 2

Potencia de entrada nominal 30W

Potencia de entrada máxima.... 100W

Impedancia 6Ω

Respuesta en frecuencia 70 Hz a 60 kHz

Sensibilidad

85 dB/2,83V/m

86 dB/2,83V/m

Dimensiones (An x Al x Prf)

87 mm x 184 mm x 147 mm

273 mm x 81 mm x 147 mm

Peso

1,2 kg

1,7 kg

■ YST-SW015

Tipo ...... Advanced Yamaha Active Servo Technology

Tipo con protección magnética

Accionador .... Altavoz de graves de cono de 16 cm

Salida de amplificador 70W/5Ω

Respuesta en frecuencia 30 Hz a 200 Hz

Alimentación

Modelos para EE.UU. y Canadá..... CA 120V, 60 Hz

Modelos para Reino Unido y Europa .... CA 230V, 50 Hz

Modelo para Australia ...... CA 240V, 50 Hz

Modelos para China, Corea y modelos generales

CA 110-120/220-240V, 50/60 Hz

Consumo 70W

Consumo en espera 0,8W

Dimensiones (An x Al x Prf)

280 mm x 325 mm x 320 mm

Peso.... 9,2 kg

* Todas las especificaciones están sujetas a cambios sin previo aviso.
