BEDIENUNGSANLEITUNG NSP436 YAMAHA
Überprüfen Sie bitte, ob alle aufgelisteten Teile im Lieferumfang enthalten sind.
●Lautsprecheranschlußkabel
●Högtalarledningar
●Befestigung (für NX-C430)
●Gleitschutzpads (für YST-SW015)
ZUR BEACHTUNG: Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes.
- Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu können.
- Die Lautsprecher an einem kühlen, trockenen und sauberen Platz aufstellen – entfernt von Fenstern, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Entfernt von elektrischen Störquellen (Transformatoren, Motoren) aufstellen. Die Lautsprecher dürfen keinem Regen oder Feuchtigkeit ausgesetzt werden, um elektrische Schläge und Feuer zu vermeiden.
- Um ein Verziehen oder Verfärben des Gehäuses zu verhindern, sollten Sie die Lautsprecher nicht in direktem Sonnenlicht oder an Orten aufstellen, an denen eine hohe Luftfeuchtigkeit herrscht.
-
Stellen Sie die Lautsprecher nicht dort auf, wo Gegenstände auf sie fallen könnten. Vermeiden Sie darüber hinaus Plätze, an denen das Gerät auslaufenden Flüssigkeiten oder Wasserspritzern ausgesetzt wäre. Die folgenden Gegenstände sollten Sie nicht auf die Lautsprecher stellen:
-
Andere Komponenten, da diese die Oberfläche der Lautsprecher beschädigen und/oder Verfärbungen verursachen könnten.
- Brennende Gegenstände (z.B. Kerzen), da diese einen Brand, eine Beschädigung der Lautsprecher und/oder Personenschäden verursachen könnten.
-
Mit Flüssigkeit gefüllte Behälter, da diese einen elektrischen Schlag und/oder eine Beschädigung der Lautsprecher verursachen könnten.
-
Stellen Sie die Lautsprecher nicht dort auf, wo sie leicht umfallen oder wo Gegenstände auf sie fallen könnten. Ein stabiler Aufstellungsort trägt auch zu einer besseren Tonwiedergabe bei.
- Falls die Lautsprecher im gleichen Regal wie der Plattenspieler aufgestellt werden, können Rückkopplungen auftreten.
- Richtige Aufstellung und richtiger Anschluß liegt in der Verantwortung des Besitzers. YAMAHA kann keine Verantwortung für Unfälle oder Schäden übernehmen, die durch unsachgemäße Aufstellung oder falsches Anschließen der Lautsprecher verursacht werden.
- Bei Auftreten von Tonwiedergabeverzerrungen müssen Sie den Lautstärkepegel mit dem Lautstärkeregler des Verstärkers reduzieren. Der Verstärker darf nicht in "Clipping" verfallen, weil sonst die Lautsprecher beschädigt werden können.
- Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der Belastbarkeit der Lautsprecher liegt, so darf die Belastbarkeitsgrenze der Lautsprecher niemals überschritten werden.
- Zur Reinigung keine chemischen Lösungsmittel verwenden, weil dadurch die Gehäuseoberfläche beschädigt werden könnte. Mit einem sauberen, trockenen Tuch reinigen.
- Versuchen Sie weder, die Lautsprecher zu modifizieren noch zu reparieren. Kontaktieren Sie einen qualifizierten YAMAHA-Kundendienst, wenn eine Reparatur erforderlich sein sollte. Das Gehäuse darf unter keinen Umständen geöffnet werden.
- Der Abschnitt "STÖRUNGSSUCHE" beschreibt häufige Bedienungsfehler. Lesen Sie diesen Abschnitt durch, bevor Sie auf einen Defekt der Lautsprecher schließen.
Für YST-SW015
- Betreiben Sie das Gerät nicht verkehrt herum liegend. Dadurch könnte eine Überhitzung entstehen, was wiederum Beschädigungen zur Folge haben könnte.
Keine Gewalt auf die Bedienungselemente und Kabel ausüben. Zum Aufstellen an einem anderen Ort zuerst das Netzkabel und dann die Verbindungskabel zu anderen Geräten lösen. Immer an den Steckern, niemals an den Kabeln selbst ziehen. - Weil in diesem Gerät ein Verstärker eingebaut ist, wird die entstehende Wärme an der Rückseite abgeführt. Aus diesem Grund muß das Gerät von Wänden entfernt aufgestellt werden, und auf beiden Seiten und auf der Ober- und Rückseite des Gerätes muß ein genügend freier Raum vorhanden sein, so daß keine Gefahr eines Feuerausbruchs oder anderer Beschädigungen vorhanden ist. Das Gerät darf auch nicht mit nach unten oder gegen eine andere Oberfläche gerichteter Rückseite aufgestellt werden.
Auf der Oberseite, der Rückseite und auf beiden Seiten muß zwischen dem Gerät und der Wand ein freier Abstand von mindestens 20 cm eingehalten werden.
- Wenn Sie einen Befeuchter benutzen, vergewissern Sie sich, daß sich keine Kondensation im Inneren des Gerätes bildet; lassen Sie genug Platz um das Gerät herum frei oder vermeiden Sie das Befeuchten. Kondensation kann einen Brand oder einen Geräteschaden und/oder einen elektrischen Schlag verursachen.
- Bedecken Sie die Rückwand dieses Gerätes nicht mit einer Zeitung, Tischdecke, einem Vorhang usw., damit die Hitzeabstrahlung nicht blockiert wird. Wenn die Temperatur im Inneren des Gerätes ansteigt, kann möglicherweise ein Brand, ein Schaden am Gerät und/oder Personenschaden verursacht werden.
● Schließen Sie das Gerät erst dann an eine Netzsteckdose an, wenn Sie alle anderen Anschlüsse ausgeführt haben. - Die Boxen dürfen nur mit der auf der Rückseite spezifizierten Spannung verwendet werden. Die Benutzung dieses Gerätes mit einer höheren als der angegebenen Spannung ist gefährlich und kann einen Brand, eine Beschädigung des Gerätes und/oder Personenschäden verursachen. YAMAHA kann für keine Schäden haftbar gemacht werden, die aus der Benutzung dieses Gerätes mit einer anderen als der angegebenen Spannung resultieren.
- Bei Blitzschlaggefahr das Netzkabel aus der Steckdose ziehen.
- Die von diesem Gerät wiedergegebenen Tiefbaßfrequenzen können die Wiedergabe eines Plattenspielers stören. In diesem Fall muß dieses Gerät weiter vom Plattenspieler entfernt aufgestellt werden.
- Dieses Gerät kann beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestellten Lautstärkepegel wiedergegeben werden. Wenn z.B. 20 Hz-50 Hz Sinuswellen von einer Testdisc, Tiefbaßfrequenzen von elektronischen Instrumenten usw. kontinuierlich ausgegeben werden, oder wenn die Nadel von einem Plattenspieler die Oberfläche einer Disc berührt, sollte der Lautstärkepegel gesenkt werden, um eine Beschädigung dieses Gerätes zu vermeiden.
- Falls Tonverzerrungen auftreten (wie z.B. ein unnatürliches "Klopfen" oder "Pochen"), muß der Lautstärkepegel reduziert werden. Durch eine sehr laute Wiedergabe von Filmmusik mit einem hohen Anteil von niedrigen Frequenzen oder von Pop und anderer Musik mit tiefen Bässen kann dieses Lautsprechersystem beschädigt werden.
- Durch Supertiefenfrequenzen verursachte Vibrationen können das Fernsehbild stören. In einem derartigen Fall muß dieses Gerät weiter entfernt vom Fernsehgerät aufgestellt werden.
- Fassen Sie beim Abtrennen des Netzkabels von der Wandsteckdose das Kabel am Stecker an und ziehen Sie niemals am Kabel selbst.
- Falls Sie das Gerät für längere Zeit nicht benutzen (z.B. während der Ferien), sollten Sie den Netzstecker aus der Wandsteckdose ziehe.
● VOLTAGE SELECTOR (Spannungswähler) (Für chinesische, koreanische und allgemeine Modelle)
Der Spannungswahlschalter auf der Rückseite dieses Gerätes muß auf die örtliche Netzspannung eingestellt werden, BEVOR der Netzstecker dieses Gerätes an eine Netzsteckdose angeschlossen wird. Die einstellbaren Netzspannungen betragen 110-120/220-240 V AC, 50/

110V-120V 220V -240V
↓VOLTAGE ↓
SELECTOR
Bereitschaftsmodus
Wenn der POWER-Schalter auf die ON-Position und der AUTO STANDBY-Schalter auf die HIGH- oder LOW-Position gestellt ist, schaltet dieses Gerät zum Bereitschaftsmodus um, wenn für 7 bis 8 Minuten kein Signal empfangen wird. In diesem Zustand verbraucht das Gerät nur sehr wenig Strom.
WARNUNG
UM SOWOHL DIE GEFAHR EINES BRANDES ALS AUCH DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU REDUZIEREN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.
Das Lautsprecherpaket "NS-P430" und "NS-P436" eignen sich für ein Mehrkanal-Audiosystem wie z.B. für eine Heimkinoanlage.
Das NS-P430 besteht aus vier NX-430P
Lautsprechersystemen, einem NX-C430
Lautsprechersystem und einem YST-SW015
Subwoofersystem.
Das NS-P436 besteht aus fünf NX-430P
Lautsprechersystemen, einem NX-C430
Lautsprechersystem und einem YST-SW015
Subwoofersystem.
2-Wege-Akustikaufhängungs-Lautsprechersystem zur Verwendung für die Hauptlautsprecher und hinteren Lautsprecher (und hinteren Centerlautsprecher für NS-P436)
2-Wege-Akustikaufhängungs-Lautsprechersystem zur Verwendung für die Centerlautsprecher
Active Servo Processing Subwoofersystem mit eingebautem Verstärker
- Bei diesem Subwoofersystem findet die von YAMAHA entwickelte Yamaha Active Servo Technology für eine hochwertige Tiefbaßwiedergabe Verwendung. (Für Einzelheiten über die Advanced Yamaha Active Servo Technology wird auf die Seite 14 verwiesen.) Diese Supertiefenfrequenzen verleihen Ihrer Stereoanlage einen realistischeren Theater-im-Haus-Effekt.

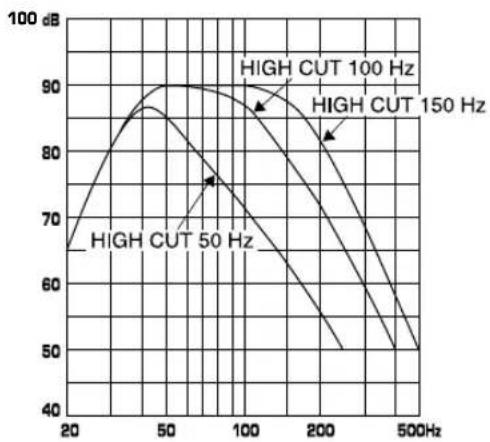

●Die HIGH CUT-Steuerung ermöglicht Ihnen die Einstellung der Balance zwischen dem Subwoofer und den Haupt-Lautsprechern.
- Mit Hilfe der automatischen Einschaltfunktion bleibt Ihnen die Best ä tigung der STANDBY/ON-Taste zum Einschalten des Gerätes oder zum Einschalten des STANDBY-Modus erspart.

QD-Bass-Technologie
Die QD-Bass (Quatre Dispersion Bass)-Technologie verwendet rechteckige Pyramidenreflexionsplatten, mit denen der Sound in vier horizontale Richtungen ausgestrahlt wird.
INHALT
AUSPACKEN ...... Innere Umschlagseite
ZUR BEACHTUNG ....1
TEILE DES LAUTSPRECHERPAKETS ...... 2
AUFSTELLEN DER LAUTSPRECHER...... 3
Aufstellen des Subwoofers 4
Aufstellen des Centerlautsprechers .... 4
Wandbefestigung des Hauptlautsprechers/hinteren Lautsprechers/Centerlautsprechers (und des hinteren Centerlautsprechers für NS-P436) 5
Befestigung des Hauptlautsprechers/hinteren Lautsprechers (und des hinteren Centerlautsprechers für NS-P436) unter Verwendung von im Handel erhältlicher Lautsprecherständer oder Montagerahmen 6
ANSCHLÜSSE 7
Anschlußbeispiel.... 7 Anschließen der Lautsprecherkabel an die Eingangsklemmen der Lautsprecher.... 9
VERWENDUNG DES SUBWOOFERS
(YST-SW015) 10

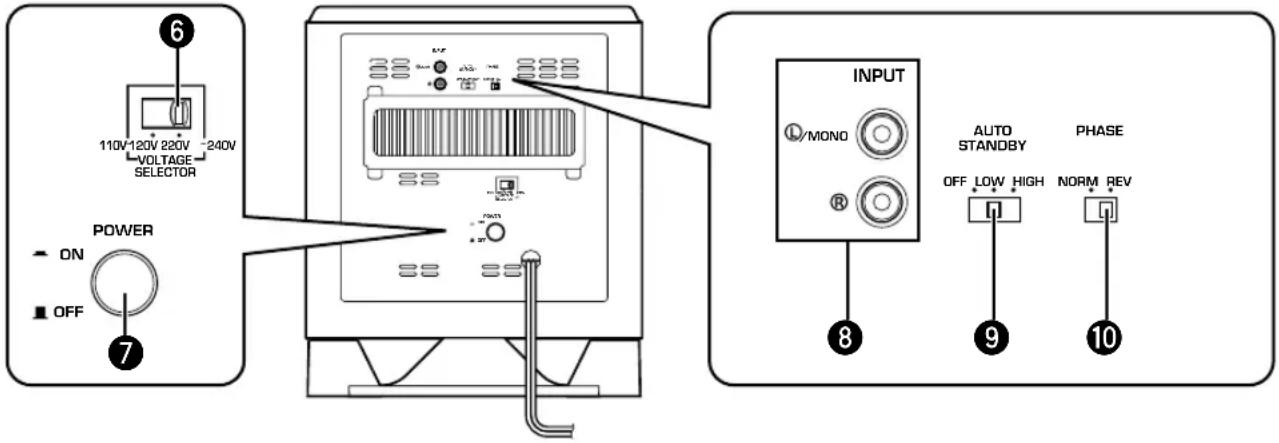

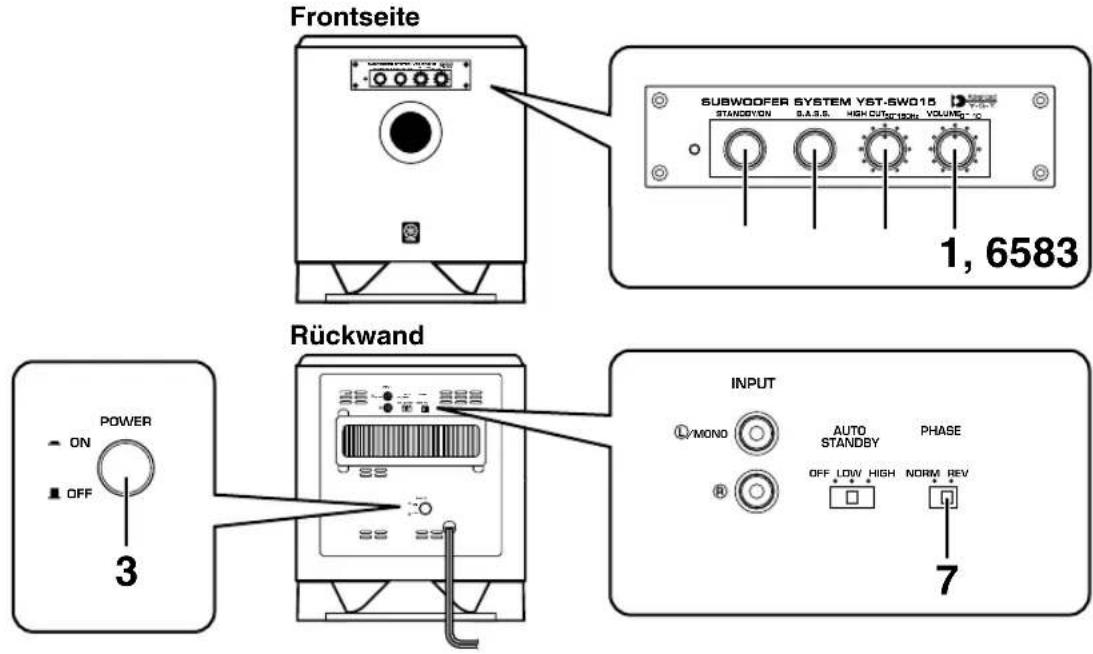

Bedienungselemente und ihre Funktionen ..... 10 Einstellung des Subwoofers vor der Automatische Ein-/Ausschaltfunktion ..... 11 Einstellung des Subwoofers vor der Inbetriebnahme ..... 12 Frequenzeigenschaften ..... 13

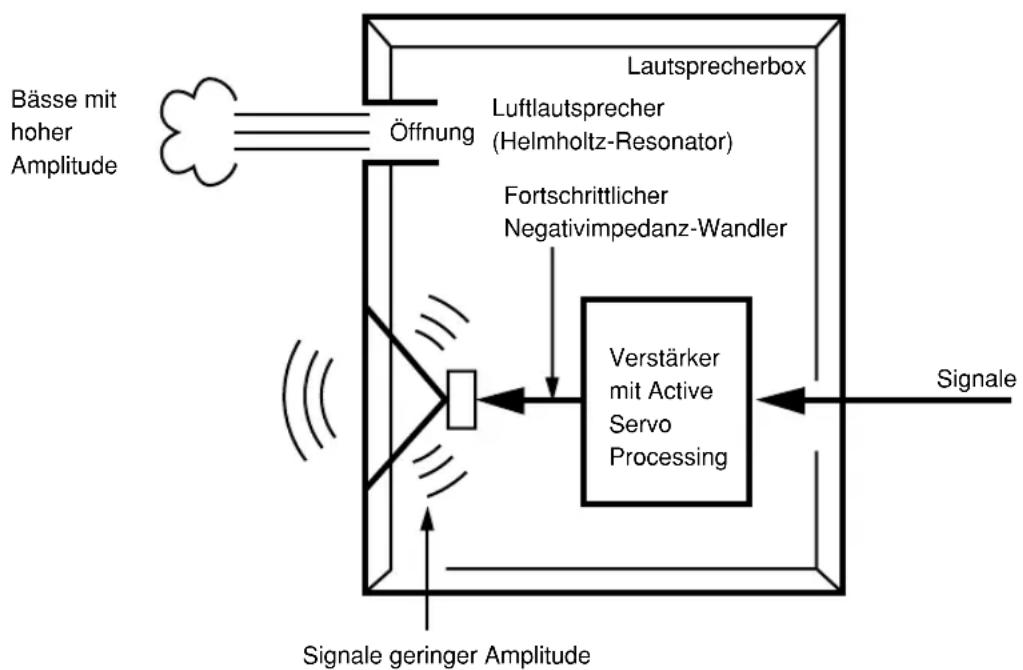

ADVANCED YAMAHA ACTIVE SERVO
TECHNOLOGY (für YST-SW015) 14
STÖRUNGSSUCHE 15
TECHNISCHE DATEN 16
■Über diese Anleitung
- Dieser Anleitung wurde vor Beginn der Produktion gedruckt. Daher können aufgrund von Verbesserungen des Produktes Änderungen in den technischen Daten auftreten. In einem solchen Fall weist das Produkt Vorrang auf.
- Einige der Abbildungen und Bezeichnungen der Teile, die dieser Bedienungsanleitung nach im Lieferumfang enthalten sind, können von den eigentlichen auf der Verpackung angeführten Abbildungen und Bezeichnungen der Teile verschieden sein.
AUFSTELLEN DER LAUTSPRECHER
Vor dem Anschließen müssen die Lautsprecher an den richtigen Orten aufgestellt werden. Die Aufstellung der Lautsprecher ist besonders wichtig, weil sie die Grundlage für die gesamte Klangqualität dieses Systems darstellt.
Stellen Sie die Lautsprecher basierend auf der bevorzugten Hörposition entsprechend der nachstehenden Anleitung auf.
Lautsprecherkonfiguration
Dieses Lautsprecherpaket besteht aus 6 Lautsprechern: 2 Hauptlautsprechern, 2 hinteren Lautsprechern, einem Centerlautsprecher und einem Subwoofer. Die Hauptlautsprecher werden für die Wiedergabe der Haupttonquelle verwendet. Über die hinteren Lautsprecher werden die Raumklangeffekte und über den Centerlautsprecher wird die Wiedergabe von der Mitte (Dialog usw.) wiedergegeben. Der Subwoofer dient zum Verstärken von niedrigen Frequenzen Ihrer Audioanlage.
Dieses Lautsprecherpaket besteht aus 7 Lautsprechern: 2 Hauptlautsprechern, 2 hinteren Lautsprechern, einem Centerlautsprecher, einem hinteren Centerlautsprecher und einem Subwoofer. Das Hauptlautsprecherpaar wird für die Wiedergabe der Haupttonquelle verwendet. Über das hintere Lautsprecherpaar sowie den hinteren Centerlautsprecher werden die Raumklangeffekte und über den Centerlautsprecher wird die Wiedergabe von der Mitte (Dialog usw.) wiedergegeben. Der Subwoofer dient zum Verstärken von niedrigen Frequenzen Ihrer Audioanlage.
Hinweis
In diesem Lautsprecherpaket werden für den Hauptlautsprecher und die hinteren Lautsprecher (und hinteren Centerlautsprecher für NS-P436) dieselben Lautsprecher (NX-430P) verwendet.

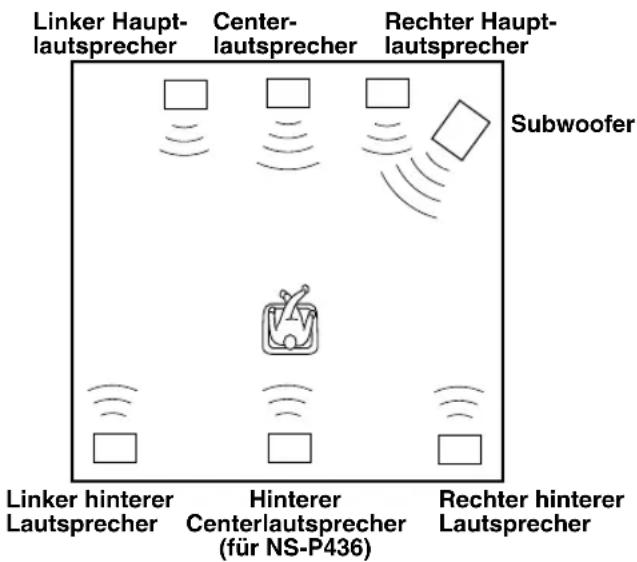

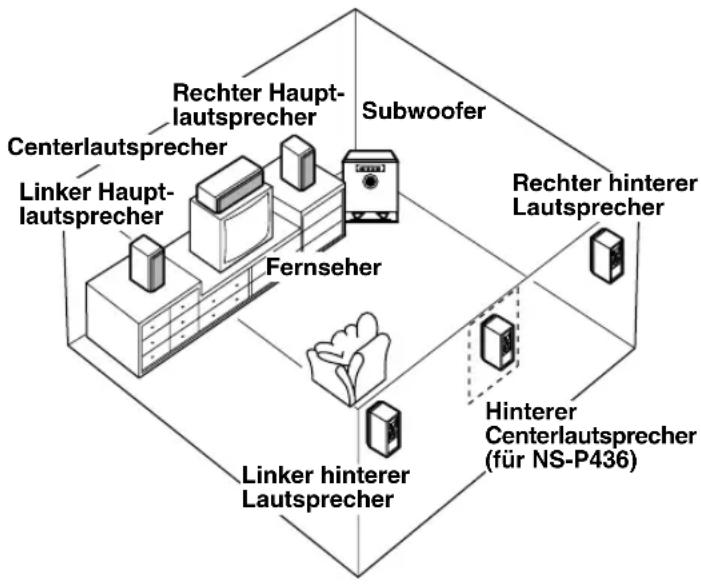

Linker Haupt- lautsprecher Center- lautsprecher Rechter Haupt- lautsprecher Subwoofer Linker hinterer Lautsprecher Hinterer Centerlautsprecher (für NS-P436) Rechter hinterer LautsprecherAufstellen der Lautsprecher
Hauptlautsprecher: Auf beiden Seiten und etwa in der gleichen Höhe wie der Fernseher.
Hintere Lautsprecher: Hinter der Hörposition, leicht gegen die Raummitte gerichtet. Etwa 1,8 m hoch.
Centerlautsprecher: Genau in der Mitte zwischen den Hauptlautsprechern.
Hinterer Centerlautsprecher (für NS-P436):
Genau in der Mitte zwischen den hinteren Lautsprechern.
Subwoofer: Die genaue Position des Subwoofers ist weniger wichtig, weil niedrige Frequenzen nicht mit genauer Richtwirkung wahrgenommen werden. Für die Positionierung des Subwoofers wird auf das nachfolgende Kapitel "Aufstellen des Subwoofers" auf Seite 4 verwiesen.
Diese Lautsprecher sind antistatisch; trotzdem besteht die Gefahr, dass sie – falls sie zu nah an einem
Fernsehgerät aufgestellt werden – die Farbe des Bildes beeinträchtigen. Sollte dies der Fall sein, entfernen Sie die Lautsprecher vom Fernsehgerät.
■ Aufstellen des Subwoofers
subgraph_A["Subwoofer"]
direction LR
A1["□"] --> A2["◇"]
A2 --> A3["□"]
A3 --> A4["□"]
A4 --> A5["◇"]
A5 --> A6["□"]
A6 --> A7["◇"]
A7 --> A8["□"]
A8 --> A9["◇"]
end
subgraph_B["Hauptlautsprecher"]
direction LR
B1["□"] --> B2["◇"]
B2 --> B3["□"]
B3 --> B4["□"]
B4 --> B5["◇"]
B5 --> B6["□"]
B6 --> B7["◇"]
B7 --> B8["□"]
B8 --> B9["◇"]
end

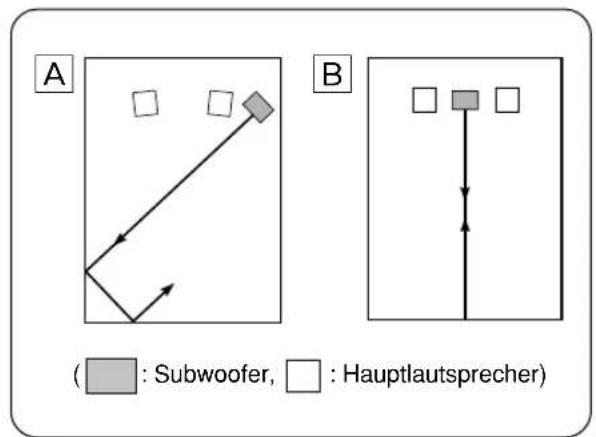

Es wird empfohlen, den Subwoofer auf der äußeren Seite des linken oder rechten Hauptlautsprechers aufzustellen. (Siehe Abb. A.) Eine wie in Abb. B gezeigte Aufstellung ist ebenfalls möglich. Wenn der Subwoofer allerdings direkt gegen eine Wand gerichtet wird, kann der Baßeffekt vermindert werden, weil sich die direkten und die von der Wand reflektierten Schallwellen gegenseitig aufheben können. Aus diesem Grund sollte der Subwoofer möglichst schräg zu einer Wand aufgestellt werden, wie in Abb. A gezeigt.
Hinweis
In der Raummitte ist die Tiefbaßwiedergabe vom Subwoofer unter Umständen zu schwach, weil sich zwischen zwei parallelen Wänden "Stehwellen" bilden können, die sich gegenseitig aufheben.
Richten Sie in diesem Fall den Subwoofer schräg zur Wand. Möglicherweise ist auch ein Aufbruch der parallelen Flächen durch Aufstellen von Bücherregalen usw. an den Wänden entlang erforderlich.

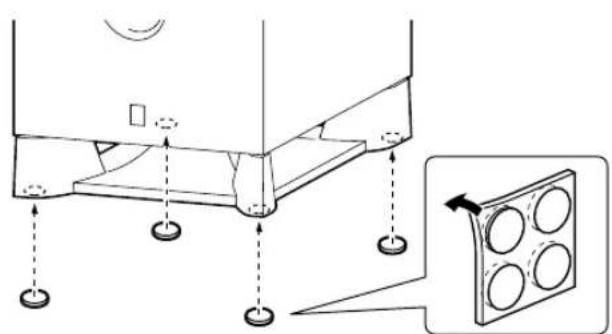

Verwenden Sie die Gleitschutzpads
Legen Sie die mitgelieferten Gleitschutzpads unter die vier Ecken an der Unterseite des Subwoofers, um ein durch Erschütterungen usw. verursachtes Verschieben des Subwoofers zu vermeiden.

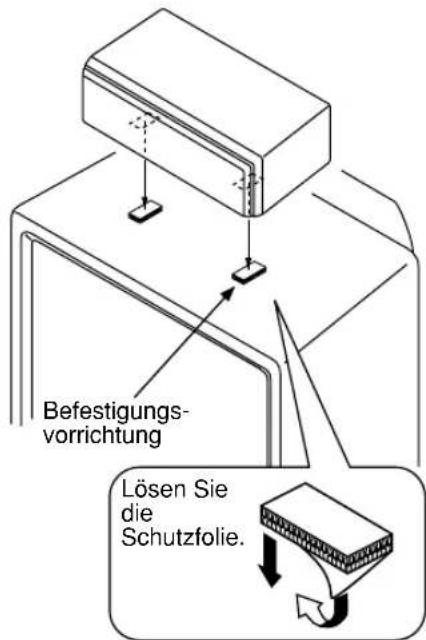

■Aufstellen des Centerlautsprechers
Sie können den Lautsprecher – wenn die Oberseite des Gerätes eben ist – oben auf dem Fernseher, auf dem Boden unter dem Fernseher oder in dem Fernseher-Regal plazieren. Stellen Sie dabei sicher, daß sich der Lautsprecher in einer stabilen Position befindet. Wenn Sie den Lautsprecher oben auf dem Fernsehgerät aufstellen möchten, müssen Sie zur Befestigung des Lautsprechers sowohl an dessen Unterseite als auch oben auf dem Fernsehgeät die mitgelieferten Befestigungsvorrichtungen an zwei Punkten anbringen.
- Stellen Sie den Lautsprecher nicht auf Fernsehgeräte, deren Fläche kleiner ist als die Bodenfläche des Lautsprechers. Sollten Sie dies nicht beachten, fällt der Lautsprecher unter Umständen herunter, was Personenschäden zur Folge haben kann.
- Stellen Sie den Lautsprecher nicht auf Fernsehgeräte, deren Oberseite einen Neigungswinkel aufweist.
- Berühren Sie nicht die Klebeoberfläche nach dem Ablösen der Schutzfolie, da dies zu einer Schwächung der Klebekraft führen kann.
- Wischen Sie die Oberfläche, auf der die Befestigungsvorrichtung angebracht werden soll, sorgfältig sauber. Nehmen Sie bitte zur Kenntnis, daß die Klebekraft abgeschwächt wird, wenn die Oberfläche verunreinigt, fettig oder feucht ist; dies würde unter Umständen ein Herunterfallen des Centerlautsprechers zur Folge haben.
■Wandbefestigung des Hauptlautsprechers/hinteren Lautsprechers/Centerlautsprechers (und des hinteren Centerlautsprechers für NS-P436)
1


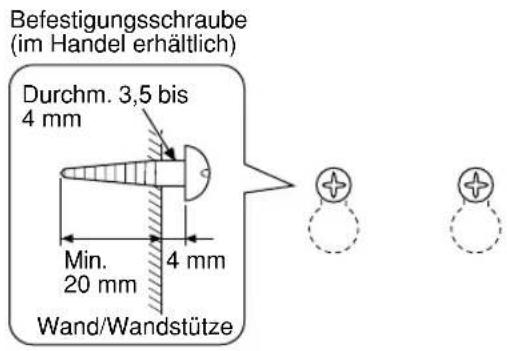

Befestigungsschraube (im Handel erhältlich) Durchm. 3,5 bis 4 mm Min. 20 mm 4 mm Wand/Wandstütze2
Hauptlautsprecher/hinterer Lautsprecher/hinterer Centerlautsprecher (für NS-P436)


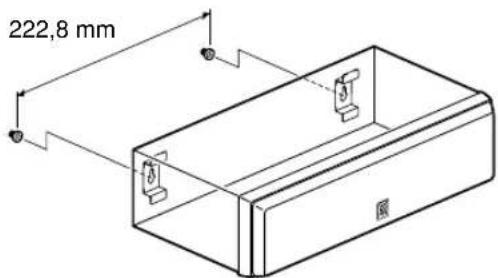

222,8 mmSie können den Hauptlautsprecher, den hinteren und/oder den Centerlautsprecher (und/oder den hinteren Centerlautsprecher für NS-P436) an einer Wand befestigen. Aufhängen der Lautsprecher an der Wand unter Verwendung der Löcher des auf der Rückseite der Lautsprecher befestigten Montagerahmens.

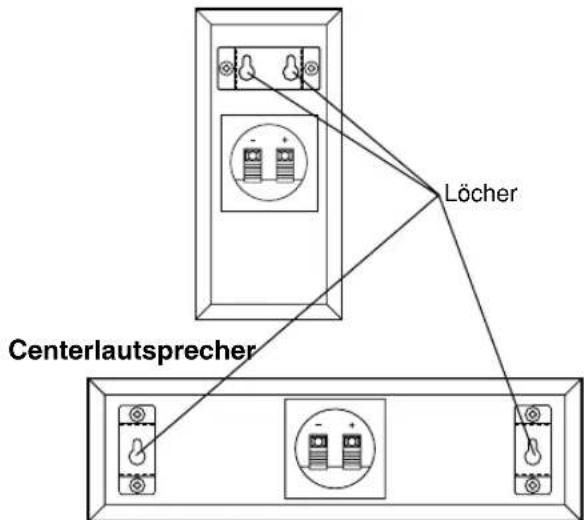

Hauptlautsprecher/hinterer Lautsprecher/hinterer Centerlautsprecher (für NS-P436)
2 Hängen Sie die Schraubenlöcher an den vorstehenden Schrauben ein. * Kontrollieren Sie, ob die Schrauben richtig im engen Teil der Schraubenlöcher sitzen.
WARNUNG
- Jeder einzelne Lautsprecher weist das folgende Gewicht auf:
Hauptlautsprecher/hinterer Lautsprecher/hinterer Centerlautsprecher (für NS-P436) ....1,2 kg Centerlautsprecher ....1,7 kg
Hängen Sie deshalb die Lautsprecher nicht an einer Wand aus dünnem Furnier oder weichem Material auf. Beim Aufhängen könnte sich die Schraube lösen, so dass die Lautsprecher herunterfallen können. Dies könnte eine Beschädigung der Lautsprecher oder Personenschäden zur Folge haben.
- Befestigen Sie die Lautsprecher nicht mit Nägeln, durch Ankleben oder auf andere ungeeignete Weise, weil sie sich bei langem Gebrauch und wegen Erschütterungen lösen und herunterfallen könnten.
- Befestigen Sie alle Lautsprecherkabel richtig an der Wand, um zu vermeiden, dass Sie über lose Kabel stolpern und sich verletzen.
- Wählen Sie zur Installation der Lautsprecher eine geeignete Position an der Wand, so dass sich niemand den Kopf oder das Gesicht verletzen kann.

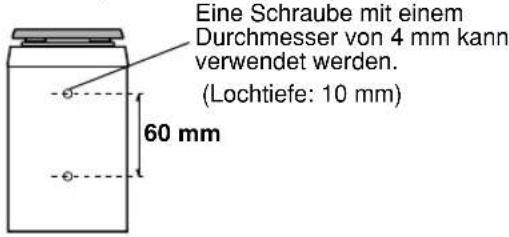

■ Befestigung des Hauptlautsprechers/hinteren Lautsprechers (und des hinteren Centerlautsprechers für NS-P436) unter Verwendung von im Handel erhältlicher Lautsprecherständer oder Montagerahmen
Sie können die Lautsprecher auch mittels der sich am Boden der Lautsprecher befindlichen Schraublöcher auf handelsüblichen Lautsprecherständern befestigen (wenn Sie nicht die mitgelieferten Montagerahmen verwenden).


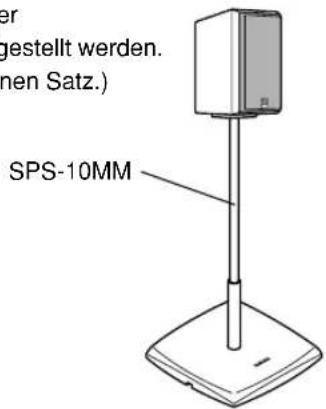

Mit dem Yamaha Lautsprecherständer SPS-10MM
können die Lautsprecher auf dem Fußboden aufgestellt werden. (Zwei Ständer bilden einen Satz.)


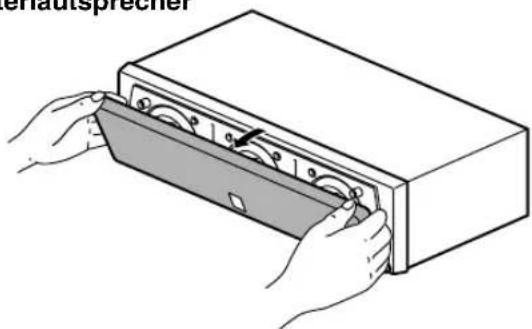

Entfernen der Frontabdeckung
Hauptlautsprecher/hinterer Lautsprecher/hinterer Centerlautsprecher (für NS-P436)

Die Frontabdeckung ist an vier Punkten mit dem Gehäuse verbunden und kann im Bedarfsfall abgenommen werden. Halten Sie beide Seiten fest und ziehen Sie die Abdeckung leicht von den Lautsprechern weg. Zur Wiederbefestigung müssen Sie die vier Löcher auf der Innenfläche der Abdeckung mit den vier entsprechenden Stiften am Lautsprecher abgleichen und die Abdeckung dann sanft in Position schieben.
Centerlautsprecher

Achten Sie darauf, dass Sie bei abgenommener Abdeckung weder die Lautsprechergeräte mit den Händen berühren noch übermäßig viel Kraft mit Werkzeugen ausüben.
ANSCHLÜSSE
Vorsicht: Der Netzstecker des Subwoofers und der anderen Audio-/Video-Komponenten darf erst angeschlossen werden, nachdem alle anderen Anschlüsse richtig ausgeführt worden sind.

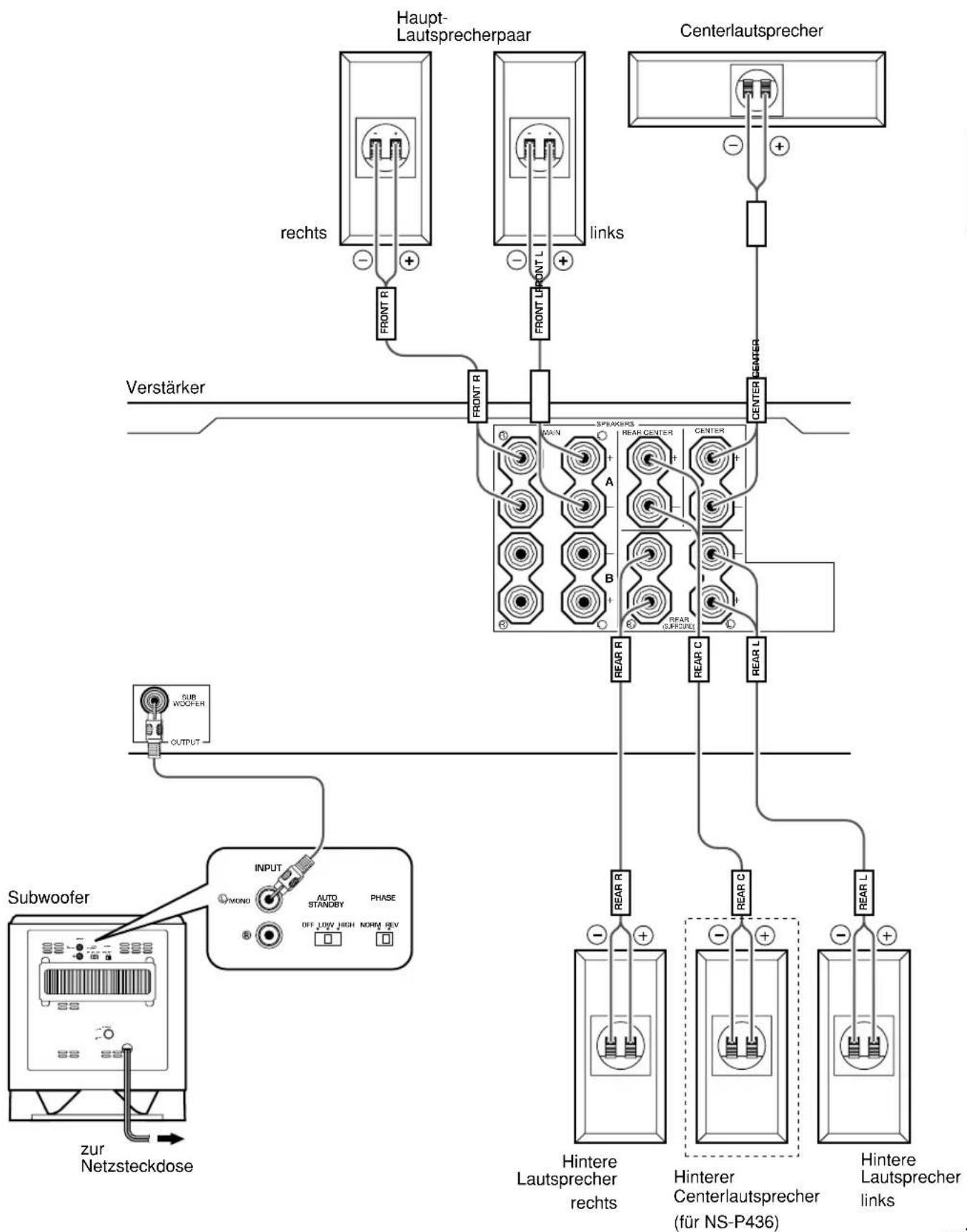

■Anschlußbeispiel
- Schließen Sie den Hauptlautsprecher, den Centerlautsprecher und die hinteren Lautsprecher (und den hinteren Centerlautsprecher für NS-P436) mit den mitgelieferten Lautsprecherkabeln an die Lautsprecher-Ausgangsklemmen Ihres Verstärkers an.
* Die mitgelieferten Lautsprecherkabel sind mit FRONT L, FRONT R, CENTER, REAR L, REAR R (und REAR C für NS-P436) beschriftet. Schließen Sie jedes Lautsprecherkabel an den entsprechenden Lautsprecher an. Verfahren Sie hierfür wie in der Abbildung auf Seite 7 dargestellt.
(Die mit FRONT L/R markierten Lautsprecherkabel werden für den Anschluss der Hauptlautsprecher an den MAIN-Lautsprecheranschluss des Verstärkers verwenden.)
* Beachten Sie beim Anschließen unbedingt die Polaritäten (+, -). Falls ein Lautsprecher mit umgekehrter Polarität angeschlossen wird, wirkt die Tonwiedergabe unnatürlich und kraftlos.
* Schließen Sie für den Hauptlautsprecher und die hinteren Lautsprecher einen Lautsprecher an die linken (mit L gekennzeichneten) Klemmen und den anderen Lautsprecher an die rechten (mit R gekennzeichneten) Klemmen Ihres Verstärkers an.
- Schließen Sie den Subwoofer an die Line-Ausgangsbuchse(n) (Stiftbuchse) des Verstärkers an.
* Zum Anschließen eines DSP-Verstärkers (oder AV-Receivers) von YAMAHA müssen Sie die an der Rückseite des DSP-Verstärkers (oder AV-Receivers) befindliche Buchse SUBWOOFER (oder LOW PASS usw.) mit der Buchse Ⓐ/MONO INPUT des Subwoofers verbinden.
* Um den Subwoofer an den aufgeteilten Subwooferklemmen (SPLIT SUBWOOFER) auf der Rückseite eines DSP-Verstärkers anzuschließen, müssen Sie die Kabel sowohl an den linken Ⓐ/MONO, als auch an den rechten ® INPUT-Klemmen des Subwoofers anschließen.
Hinweis
Beim Anschluß an eine Mono-Line-Ausgangsbuchse des Verstärkers können Sie das Kabel an die Eingangsbuchse ©/MONO INPUT anschließen.

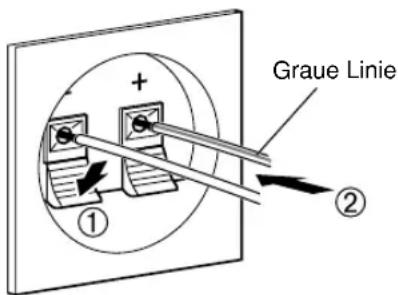

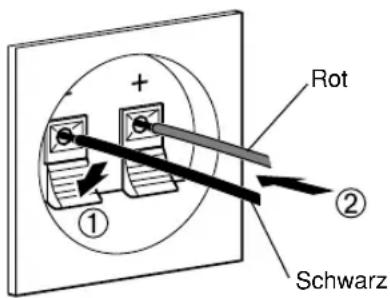

■ Anschließen der Lautsprecherkabel an die Eingangsklemmen der Lautsprecher
Halten Sie die Kabel für die Anschlüsse so kurz wie möglich. Zu lange Kabel dürfen nicht zusammengebunden oder aufgerollt werden. Bei fehlerhaften Anschlüssen ist keine Tonwiedergabe möglich.
Hauptlautsprecher Centerlautsprecher
Verwenden Sie die im Lieferumfang enthaltenen
Lautsprecherkabel (4 m). Die eine Seite des
Lautsprecherkabels ist weiß und die andere Seite ist schwarz.
Schließen Sie die (+) Klemmen sowohl des Lautsprechers als auch des Verstärkers unter Verwendung der roten Seite des Kabels an. Schließen Sie die (−) Klemmen der beiden Komponenten unter Verwendung der schwarzen Seite an.
Rot: positiv (+)
Schwarz: negativ (−)
Verwenden Sie die im Lieferumfang enthaltenen Lautsprecherkabel (15 m). Eine Seite des mitgelieferten Lautsprecherkabels ist mit einer grauen Linie und die andere Seite mit keiner Markierung versehen.
Schließen Sie die (+) Klemmen sowohl des Lautsprechers als auch des Verstärkers unter Verwendung der Kabelseite mit der grauen Linie an. Schließen Sie die (−) Klemmen der beiden Komponenten unter Verwendung der Kabelseite ohne Linie an.
Rot: positiv (+)
Schwarz: negativ (−)
Entfernen Sie den Isolierungsmantel am Ende der einzelnen Lautsprecherkabel, indem Sie den Mantel abdrehen.
①Halten Sie die Lasche an der Klemme wie in der Abbildung dargestellt gedrückt.
② Führen Sie den bloßen Draht ein.
③Lassen Sie die Lasche los, damit sie sich fest um das Drahtende des Kabels ziehen kann.
④Ziehen Sie leicht am Kabel, um zu kontrollieren, ob das Kabel fest angeschlossen ist.
Hinweis
Die bloßen Lautsprecherdrähte dürfen nicht miteinander in Berührung kommen, da dies den Lautsprecher oder den Verstärker oder auch beides beschädigen könnte.
■ Bedienungselemente und ihre Funktionen

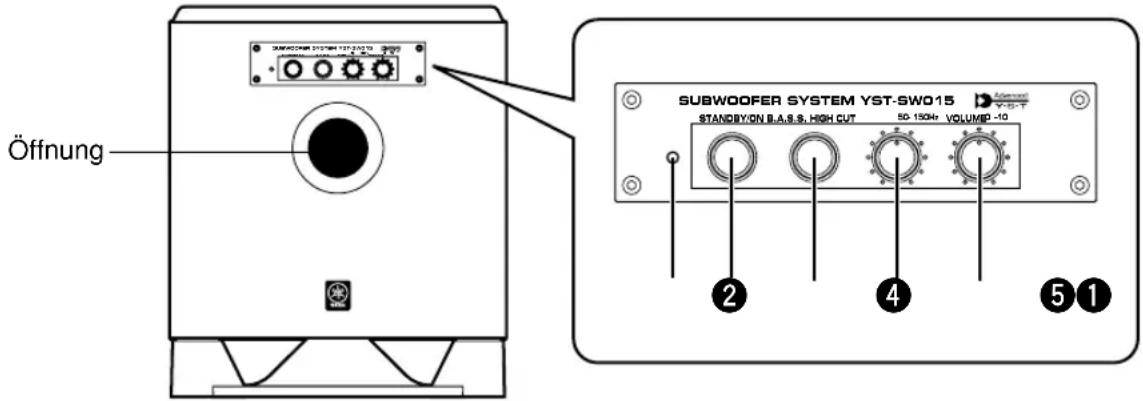

Frontseite
Rückseite (Allgemeines Modell)
Leuchtet grün, wenn der Subwoofer eingeschaltet ist. Leuchtet rot, wenn der Subwoofer durch die automatische Ein-/Ausschaltfunktion in den Standby-Modus geschaltet ist.
Schaltet sich aus, wenn der Subwoofer in den Standby-Modus geschaltet ist.
2 STANDBY/ON-Taste
Drücken Sie diese Taste, um das System einzuschalten, wenn der POWER (7)-Schalter auf die ON-Position gestellt ist. (Die Netzanzeige leuchtet grün.)
Drücken Sie die Taste erneut, um den Subwoofer in den Standby-Modus zu stellen. (Die Netzanzeige erlischt.)
Standby-Modus
In diesem Modus wird vom Subwoofer nach wie vor eine geringe Menge Strom aufgenommen.
3 B.A.S.S. (Bass Action Selector System)-Taste
Wenn diese Taste in der MUSIC-Position gedrückt wird, wird der Bass-Klang einer Audio-Software gut reproduziert. Durch erneutes Drücken dieser Taste, so dass sie bei der MOVIE-Position herausspringt, wird der Bass-Klang einer Video-Software gut reproduziert.

MOVIE

MUSIC
4 HIGH CUT-Regler
Stellt den Ausschaltpunkt der Hochfrequenzen ein. Alle höheren als die mit diesem Regler angewählten Frequenzen werden ausgeschaltet (und nicht ausgegeben).
* Jede Gradeinteilung dieses Reglers steht für 10 Hz.

5 VOLUME-Regler
Stellen Sie mit diesem Regler die Lautstärke ein. Drehen Sie diesen Regler im Uhrzeigersinn, um den Lautstärkepegel zu erhöhen, und drehen Sie ihn gegen den Uhrzeigersinn, um die Lautstärke zu senken.
6 VOLTAGE SELECTOR-Schalter
(Für chinesische, koreanische und allgemeine Modelle)
Falls der Schalter nicht richtig eingestellt ist, stellen Sie ihn auf die Netzspannung Ihres Landes ein (220 V-240 V oder 110 V-120 V).
Wenden Sie sich, wenn Sie sich nicht sicher sind, an Ihren Händler.
WARNUNG
Zum Umschalten des VOLTAGE SELECTOR-Schalters muss der Subwoofer ausgeschaltet sein.
7 POWER-Schalter
Stellen Sie diesen Schalter für die Benutzung des Subwoofers normalerweise auf die ON-Position. In diesem Zustand können Sie den Subwoofer einschalten oder durch Betätigung der STANDBY/ON
(②)-Taste in den Standby-Modus setzen. Stellen Sie diesen Schalter auf die OFF-Position, um den Subwoofer vollständig vom Netz zu trennen.
8 INPUT-Anschlüsse
Zur Eingabe der Line-Signale vom Verstärker. (Einzelheiten entnehmen Sie bitte dem Kapitel "ANSCHLÜSSE".)
9 AUTO STANDBY (HIGH/LOW/OFF)-Schalter
Dieser Schalter befindet sich ursprünglich in OFF-Position. Wenn Sie diesen Schalter in die Position HIGH oder LOW stellen, funktioniert die automatische Ein-/Ausschaltfunktion des Subwoofers wie nachfolgend beschrieben. Falls Sie diesen Schalter nicht benötigen, lassen Sie ihn auf der OFF-Position.
* Stellen Sie sicher, dass Sie die Einstellung des Schalters erst dann vornehmen, wenn der Subwoofer durch Drücken der STANDBY/ON (2)-Taste in den Standby-Modus geschaltet ist.
10 PHASE-Schalter
Normalerweise muss dieser Schalter auf die REV (Rücklauf)-Position eingestellt werden. Allerdings kann es je nach Zuhörbedingungen oder Ihren Vorlieben der Fall sein, dass eine bessere Klangqualität erzielt wird, wenn dieser Schalter auf die NORM (normal)-Position gestellt wird. Wählen Sie die bestmögliche Position aus, indem Sie den Klang überwachen.
■ Automatische Ein-/Ausschaltfunktion
Wenn die wiederzugebende Quelle gestoppt wird und für 7 bis 8 Minuten kein Eingangssignal anliegt, schaltet sich der Subwoofer automatisch in den Standby-Modus. (Wenn sich der Subwoofer mit Hilfe der automatischen Ein-/
Ausschaltfunktion in den Standby-Modus schaltet, leuchtet die Netzanzeige in rot.)
Beim erneuten Wiedergeben einer Tonquelle wird der Subwoofer durch die Toneingangssignale automatisch eingeschaltet.
Diese Funktion benötigt zum Umschalten einen bestimmten Niederfrequenz-Eingangssignalpegel. Stellen Sie den
AUTO STANDBY-Schalter normalerweise in die LOW-Position. Stellen Sie den Schalter allerdings auf die HIGH-Position, wenn diese Funktion nicht sanft durchgeführt wird. In der HIGH-Position schaltet sich das Gerät auch bei einem niederpegeligen Eingangssignal ein. Beachten Sie aber bitte, dass sich der Subwoofer bei einem extrem niedrigen Eingangssignal unter Umständen nicht in den Standby-Modus umschaltet.
* Unter Umständen schaltet sich das System durch die Aufnahme von Geräuschen von anderen Geräten unerwartet ein. Sollte dies der Fall sein, stellen Sie den AUTO STANDBY-Schalter auf die OFF-Position und verwenden Sie die STANDBY/ON-Taste, um die Stromversorgung manuell ein- und in den Standby-Modus umzuschalten.
* Diese Funktion erkennt die Komponenten mit niedriger Frequenz unterhalb von 200 Hz der Eingangssignale (z.B. eine Explosion in einem Action-Film, den Klang einer Bassgitarre oder einer Basstrommel usw.).
* Je nach Erkennung der Geräuschausgabe von anderen Geräten kann die Minutendauer, die der Subwoofer zum Umschalten in den Standby-Modus benötigt, unter Umständen variieren.
Diese Funktion ist nur bei eingeschaltetem Subwoofer (durch Drücken der STANDBY/ON-Taste) verfügbar.
■ Einstellung des Subwoofers vor der Inbetriebnahme
Stellen Sie vor der Inbetriebnahme des Subwoofers die optimale Lautstärke und Balance zwischen dem Subwoofer und den Haupt-Lautsprechern ein, indem Sie wie nachfolgend beschrieben vorgehen.
2 Schalten Sie alle anderen Komponenten ein.
3 Achten Sie darauf, daß der POWER-Schalter auf die Position "ON" gestellt ist, und drücken Sie danach die STANDBY/ON-Taste, um den Subwoofer einzuschalten.
* Die Netzanzeige leuchtet grün.
4 Geben Sie eine Tonquelle mit niederfrequenten Komponenten wieder, und stellen Sie den Lautstärkeregler des Verstärkers auf den gewünschten Lautstärkepegel ein.
5 Stellen Sie den Übergangsfrequenzregler (HIGH CUT) auf die Stellung wo die gewünschte Klangcharakteristik erzielt wird.
Das System ist so konstruiert, dass die optimale Balance zwischen dem Subwoofer und den Haupt-Lautsprechern (NX-430P) bei einer Einstellung des Reglers auf 110 Hz erreicht ist. Die Balance kann sich jedoch abhängig von der Raumgröße, der Entfernung vom Subwoofer zu den Haupt-Lautsprechern usw. verändern. Wenn Sie möchten, können Sie den HIGH CUT-Regler also auch auf eine andere Position stellen, in der eine bessere Balance erreicht wird.
6 Erhöhen Sie langsam den Tonpegel, um die Lautstärkebalance zwischen dem Subwoofer und den Haupt-Lautsprechern einzustellen.
7 Stellen Sie den Phasenschalter (PHASE) auf die Position, wo Sie nach Aufstellung des Subwoofers, den optimalen Tiefbaß erhalten.
Normalerweise sollte dieser Schalter in der Reverse-Position (REV) stehen. Wenn der gewünschte Frequenzgang nicht erhalten wird, stellen Sie den Schalter auf Normal-Position (NORM).
8 Wählen Sie "MOVIE" oder "MUSIC" gemäß der wiedergegebenen Tonquelle.
MOVIE: Wenn eine Kinofilmquelle wiedergegeben wird, werden die niederfrequenten Effekte betont, um einen kraftvolleren Sound zu liefern. (Der Sound erscheint dicker und tiefer.) MUSIC: Wenn eine normale Musikquelle wiedergegeben wird, werden die extrem niederfrequenten Komponenten ausgesiebt, um einen klareren Sound zu erhalten. (Der Sound erscheint heller und reproduziert sehr klar die Melodie.)
- Wenn einmal die Lautstärkebalance zwischen dem Subwoofer und den Haupt-Lautsprechern eingestellt ist, kann der Gesamtlautstärkepegel mit dem Lautstärkeregler des Verstärkers eingestellt werden. Falls Sie die Haupt-Lautsprecher NX-430P gegen andere Lautsprecher austauschen, müssen Sie diese Einstellung noch einmal vornehmen.
- Zum Einstellen des Lautstärkereglers (VOLUME), des Übergangsfrequenzreglers (HIGH CUT) und des Phasenschalters (PHASE) wird auf den Abschnitt "Frequenzeigenschaften" auf der nächsten Seite verwiesen.
■Frequenzeigenschaften
Die Einstellung des VOLUME-Reglers, des HIGH CUT-Reglers und des PHASE-Schalters sollte abhängig von der Raumgröße, der Entfernung vom Subwoofer zu den Hauptlautsprechern, Tonquellen usw. geändert werden.

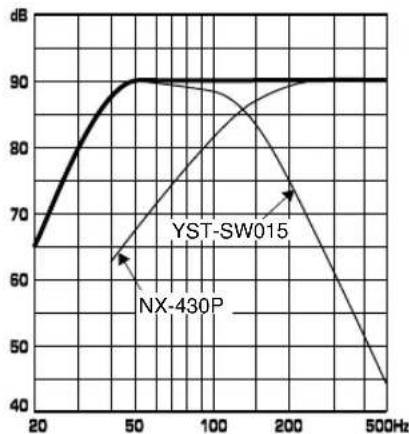

Die nachfolgenden Abbildungen zeigen die optimale Einstellung der einzelnen Regler und die Frequenzeigenschaften bei der Kombination dieses Subwoofers mit dem NX-430P.
Frequenzeigenschaften dieses Subwoofers (YST-SW015)

line
| Frequency | High CUT 50 Hz | High CUT 100 Hz | High CUT 150 Hz | | --------- | --------------- | ---------------- | ---------------- | | 20 | 68 | - | - | | 50 | 88 | - | - | | 100 | 76 | 90 | - | | 200 | - | 82 | - | | 500 | - | - | 50 |- Bei Kombination mit dem NX-430P
HIGH CUT60-160Hz VOLUME 0-10


Den Phasenschalter (PHASE) in die Position (REV) stellen.
B.A.S.S.-MOVIE

line
| Frequency | YST-SW015 (dB) | NX-430P (dB) | | --------- | -------------- | ------------ | | 20 | 65 | - | | 50 | 90 | 65 | | 100 | 90 | - | | 200 | 90 | 75 | | 500 | 90 | - |ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY (für YST-SW015)
Die Theorie der Yamaha Active Servo Technology basiert auf zwei Grundfaktoren: dem Helmholtz-Resonator und der Negativimpedanzansteuerung. Active Servo Processing-Lautsprecher reproduzieren die Baßfrequenzen durch eine Baßöffnung in der Lautsprecherbox. Diese Öffnung übernimmt die Funktion eines Tieftonlautsprechers in herkömmlichen Lautsprechersystemen und wird an dessen Stelle verwendet. Laut der Helmholtztheorie können im Bereich der Resonanzfrequenz durch kleine Erregerschwingungen große Ausgangsamplituden erzeugt werden. Die Resonanzfrequenz der Box wird daher so dimensioniert, daß sie in dem Bereich liegt, wo der Wiedergabepegel des Tieftöners absinkt. Dadurch wird der lineare Wiedergabefrequenzbereich zu sehr tiefen Tönen erweitert. Um Resonanzüberhöhungen und unpräzise Baßwiedergabe zu vermeiden sind große Antriebs- und Rückstellkräfte der Lautsprechermembran nötig. Zur Lösung dieses Problems wurde von den YAMAHA-Konstrukteuren ein Verstärkerprinzip entwickelt, das folgende Theorie verwirklicht:
Wird der elektrische Widerstand der Schwingspule auf Null reduziert, käme es in Bezug auf die Signalspannung zu einer linearen Bewegung der Lautsprechermembran. Um diese Reduzierung zu erreichen wird ein spezieller Verstärker eingesetzt, dessen Ausgangsimpedanz genau
der der Box, jedoch mit umgekehrtem Vorzeichen entspricht.
Diese negative Ausgangsimpedanz ermöglicht die Erzeugung der nötigen Antriebskräfte wodurch hervorragende Tiefbaßwiedergabe und Dämpfungseigenschaften erreicht werden. Durch die Verwendung eines Verstärkers mit Negativimpedanz-Ansteuerung und der Lautsprecherbox mit Helmholtz-Resonator kann dieses System deshalb einen extrem weiten Frequenzbereich mit erstaunlicher Klangqualität und reduziertem Verzerrungsgrad reproduzieren. Die Kombination der oben beschriebenen Merkmale stellt die grundlegende Konfiguration der herkömmlichen Yamaha Active Servo Technology dar.
Unsere neue Active Servo Technology — Advanced Yamaha Active Servo Technology — wendet fortschrittliche Negativ-Impedanz-Wandler (ANIC) Schaltungen an, die es dem herkömmlichen Negativimpedanz-Wandler dynamische Variation erlauben, um einen optimalen Wert für Lautsprecherimpedanz-Variationen zu wählen. Mit den neuen ANIC-Schaltungen kann Advanced Yamaha Active Servo Technology stabilere Leistung und verbesserten Schalldruck im Vergleich mit herkömmlicher Yamaha Active Servo Technology erzeugen, wodurch eine natürliches und dynamische Tiefenwiedergabe erzielt wird.
Bei Funktionsstörungen dieses Gerätes wird auf die nachstehende Tabelle verwiesen. Falls die vorliegende Störung nicht aufgeführt ist oder falls die Störung nicht behoben werden kann, lösen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren autorisierten YAMAHA-Händler oder an ein Kundendienstzentrum.
| Störung | Ursache | Abhilfe |
| Keine Tonwiedergabe | Die Lautsprecherkabel sind nicht richtig angeschlossen. | Die Kabel richtig anschließen. |
| Zu geringer Tonwiedergabepegel | Die Lautsprecherkabel sind nicht richtig angeschlossen. | Die Kabel seitenrichtig anschließen, so dass L (links) an L, R (rechts) an R, „+“ an „+“ und „-“ an „-“ an geschlossen ist. |
für YST-SW015
| Störung | Ursache | Abhilfe |
| Selbst bei gedrückter STANDBY/ON-Taste (ON) keine Stromversorgung | Der Netzstecker ist nicht richtig angeschlossen. | Das Netzkabel richtig anschließen. |
| Stellen Sie den Netzschalter (POWER) auf die Position OFF. | Der Netzschalter (POWER) ist auf die Position ON gestellt. | |
| Keine Tonwiedergabe | Der Lautstärkeregler (VOLUME) ist auf "0" gestellt. | Den Lautstärkeregler (VOLUME) nach rechts drehen. |
| Die Lautsprecherkabel sind nicht richtig angeschlossen. | Die Kabel richtig anschließen. | |
| Zu geringer Tonwiedergabepegel | Die Lautsprecherkabel sind nicht richtig angeschlossen. | Die Kabel seitenrichtig anschließen, so dass L (links) an L, R (rechts) an R, „+“ an „+“ und „-“ an „-“ an geschlossen ist. |
| Der Phasenschalter (PHASE) ist nicht richtig eingestellt. | Den Schalter in die andere Position stellen. | |
| Die wiedergegebene Tonquelle hat keine tiefen Baßfrequenzen. | Eine Tonquelle mit Baßfrequenzen wiedergeben.Übergangsfrequenzregler (HIGH CUT) eine höhere Frequenz einstellen. | |
| Die Wiedergabe wird durch Stehwellen beeinflußt. | Den Subwoofer anders positionieren oder die parallelen Wände durch Aufstellen von Büchergestellen usw. auflösen. | |
| Der Subwoofer wird nicht automatisch eingeschaltet. | Der Netzschalter (POWER) befindet sich in der Position "OFF". | Den Netzschalter (POWER) in die Position "ON" stellen. |
| Stellen Sie die STANDBY/ON-Taste auf die Position OFF. | Die STANDBY/ON-Taste ist auf die Position ON gestellt. | |
| Der Ein/Aus-Schalter (AUTO STANDBY) befindet sich in der Position "OFF". | Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" oder "LOW" stellen. | |
| Pegel des Eingangssignals ist zu niedrig. | Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" stellen. | |
| Der Subwoofer schaltet sich nicht automatisch in den Standby-Betrieb. | Einwirkung von Störgeräuschen von externen Geräten. | Der Subwoofer weiter von der Störquelle entfernt aufstellen und/oder die Lautsprecherkabel anders verlegen.Oder stellen Sie den Ein/Aus-Schalter (AUTO STANDBY) in die Position "OFF". |
| Der Ein/Aus-Schalter (AUTO STANDBY) befindet sich in der Position "OFF". | Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" oder "LOW" stellen. | |
| Der Subwoofer wird unerwartet in die Betriebsbereitschaft ausgeschaltet. | Pegel des Eingangssignals ist zu niedrig. | Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" stellen. |
| Der Subwoofer wird unerwartet eingeschaltet. | Einwirkung von Störgeräuschen von externen Geräten. | Der Subwoofer weiter von der Störquelle entfernt aufstellen und/oder die Lautsprecherkabel anders verlegen.Oder stellen Sie den Ein/Aus-Schalter (AUTO STANDBY) in die Position "OFF". |
■ NX-430P, NX-C430
Typ ...... 2-Wege-Akustikaufhängungs-Lautsprechersystem zur Verwendung, Magnetisch abgeschirmt
Treiber
Nennbelastbarkeit 30W
Maximale Belastbarkeit 100W
Impedanz 6Ω
Frequenzgang 70 Hz bis 60 kHz
Empfindlichkeit
Abmessungen (B x H x T)
Gewicht
■ YST-SW015
Typ ...... Advanced Yamaha Active Servo Technology Magnetisch abgeschirmt
Treiber 16 cm Konus-Tieftöner
Verstärker-Ausgangsleistung 70W/5Ω
Frequenzgang 30 Hz bis 200 Hz
Stromversorgung
USA- und Kanada-Modell.... Netzstrom 120V, 60 Hz Großbritannien- und Europa-Modell .... Netzstrom 230V, 50 Hz
Australien-Modell ..... Netzstrom 240V, 50 Hz Chinesisches, koreanisches und allgemeines Modell ..... Netzstrom 110-120/220-240V, 50/60 Hz
Leistungsaufnahme 70W
Leistungsaufnahme im Bereitschaftsmodus ..... 0,8W
Abmessungen (B x H x T) ..... 280 mm x 325 mm x 320 mm
Gewicht 9,2 kg
* Bitte nehmen Sie zu Kenntnis, dass alle Spezifikationen ohne vorherige Ankündigung geändert werden können.
