BRUKSANVISNING NSU40P YAMAHA

Se sida 3 angående hur man kopplar högtalarna till förstärkaren eller receivern.

Läs igenom följande försiktighetsåtgärder innan systemet tas i bruk: YAMAHA kan inte hållas ansvarig för materiella och/eller personskador som uppstår om försiktighetsåtgärderna nedanför inte följs.

• För att garantera bästa prestanda är det viktigt att du läser bruksanvisningen noggrant. Behåll den på en säker plats för framtida referens.
• För att förhindra att högtalarhöljena blir skeva eller missfärgade, skall du inte ställa dem där de kan utsättas för direkt solljus eller hög luftfuktighet.
• Ställ inte högtalarna på en plats där det finns risk att de knuffas omkull eller träffas av fallande föremål. En stabil placering bidrar också till en bättre ljudkvalitet.
• Om du ställer högtalare på samma hylla eller rack som en vanlig skivspelare, kan rundgångstjut uppstå.
• Sänk förstärkarens ljudstyrkenivå om du märker att ljudet förvrängs. Du skall aldrig tillåta att din förstärkare drivs till "klippning" av signaltoppar. Om du gör det kan högtalarna skadas.
• Om du använder en förstärkare med en högre märkuteffekt än högtalarnas nominella ineffekt, skall du vara noga med att inte överskrida högtalarnas maximala ineffekt.
• Rengör inte högtalarna med kemiska lösningsmedel, eftersom detta kan skada deras ytbehandling. Använd en ren, torr trasa.
• Det är ägarens ansvar att se till att högtalarna installeras säkert. YAMAHA kan inte ställas till ansvar för några som helst skador som uppstår på grund av felaktig placering eller installation av dessa högtalare.

Högtalarna är magnetiskt avskärmade, men det finns risk att de kan påverka färgerna på en TV eller en bildskärm om de ställs för nära denna. Om detta inträffar skall du flytta högtalarna längre isär från TV:n eller bildskärmen.

Uppackning

Kontrollera att följande delar finns med när systemet packas upp.

• Högtalare · 5
• Tillbehör

• Högtalarkabel (3 m) · 3

• Högtalarkabel (7 m) · 2

• Kabelhållare · 1

• Dynor · 20

- Fäste · 1

Placering av högtalarna

Högtalarpaketet är avsett att även passa i en ljudanläggning för hemmabio.

Paketet innehåller fem fullområdeshögtalare som alla har samma specifikationer. När högtalarna används för ljudåtergivning i en hemmabioanläggning, skall två högtalare användas som främre högtalare, en som mitthögtalare och två som bakre högtalare.

Rekommenderade högtalarplaceringar

Innan du utför några anslutningar, skall du placera samtliga högtalare på sina rätta platser. Placeringen av högtalarna är viktig, därför att den bestämmer ljudkvaliteten för ljudanläggningen.

Följ anvisningarna nedan och placera högtalarna korrekt i förhållande till din lyssningsposition.

* Högtalarna kan hängas på en vägg. (Se nästa sida.)

Främre högtalare: På båda sidorna om och ungefär lika högt som TV-mottagaren (eller datorskärmen).

Bakre högtalare: Bakom lyssningsplatsen och på båda sidor av lyssningsrummet. Normalt ska bakre högtalarna placeras högre än öronnivå på båda sidor av rummet när du sitter i lyssnarläge.

Mitthögtalaren: Precis mitt mellan de främre högtalarna.

* Precis mitt mellan de främre högtalarna. Placera mitthögtalaren ovanpå bildskärmen, se nästa sida.

■ Justering av högtalarnas främre vinkel

Högtalarnas främre vinkel kan justeras som visas nedan.

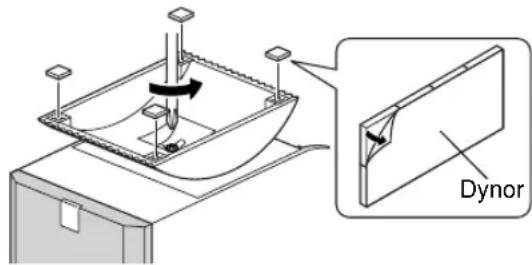

1 Lossa skruven på högtalarfoten.

* Sätt fast dynorna i de fyra hörnen på fotens undersida för att förhindra att högtalaren rör sig pga. Vibrationer.

2 Justera högtalarens vinkel på foten som önskas, och drag därefter fast skruven.

■ Montering av högtalarna på en vägg

Högtalarna kan även hängas på en vägg.

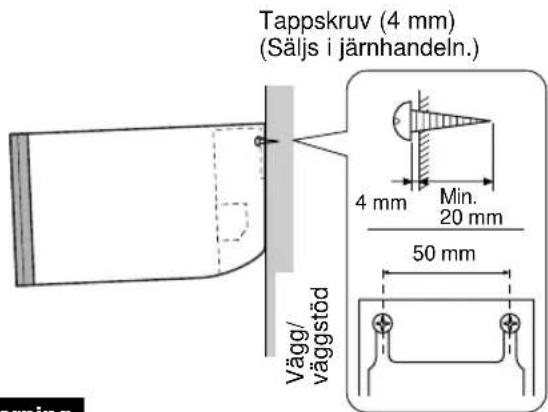

Drag fast skruvar i en stadig vägg eller väggstöd på det sätt som bilden visar och passa in de utskjutande skruvarna i monteringsfästetenas hål.

* Kontrollera att skruvarna sitter stadigt i hålen.

Tappskruv (4 mm) (Säljs i järnhandeln.) Vägg/ väggstöd 4 mm Min. 20 mm 50 mm

Varning

• Varje högtalare väger 0,3 kg. Häng inte upp dem på tunn plywood eller på väggar med mjuk yta. Om de monteras så, kan skruvarna lossna från den mjuka ytan så att högtalarna faller ned. Detta gör inte bara att högtalarna skadas, men det finns även risk för personskador.
• Montera inte högtalarna på väggen med spik, lim eller på andra felaktiga sätt. Långtidsanvändning och vibrationer kan göra att de faller ned.
• Fäst högtalarkablarna på väggen, för att undvika olyckor orsakade av att du snavar över friliggande högtalarledningar.

Placering av mitthögtalaren ovanpå bildskärmen.

En högtalare används som mitthögtalare och kan placeras ovanpå bildskärmen. Placera mitthögtalaren ovanpå bildskärmen på ett av följande två sätt.

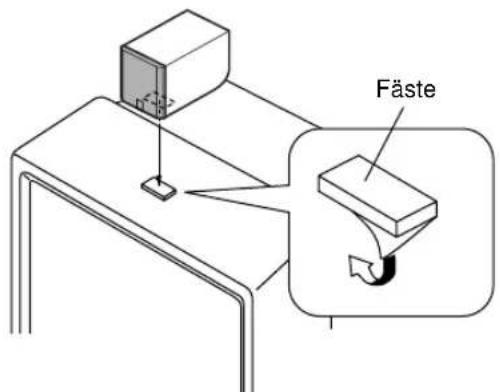

Placering av mitthögtalaren ovanpå bildskärmen med de medföljande fästena.

Ta först loss högtalarfoten och klistra fast det medföljande fästet på undersidan av högtalaren och på TV:ns ovansida så att högtalaren inte kan trilla ned.

* Detta monteringssätt rekommenderas för placering av högtalaren på bildskärmen. Du kan använda dessa metoder om färgstörningar i bilden uppstår eller om du vill montera högtalaren i ett ställ för att kunna justera högtalarvinkeln ovanpå bildskärmen.

Fäste

Anmärkning

Placera inte högtalaren ovanpå bildskärmen om dess ovansida lutar mer än 10 grader.

10° 10°

Placera mitthögtalaren ovanpå bildskärmen men låt foten sitta kvar på högtalaren.

Med denna placering måste du fästa högtalarkabeln på bildskärmen med den medföljande kabelhållaren för att undvika att högtalaren trillar ned.

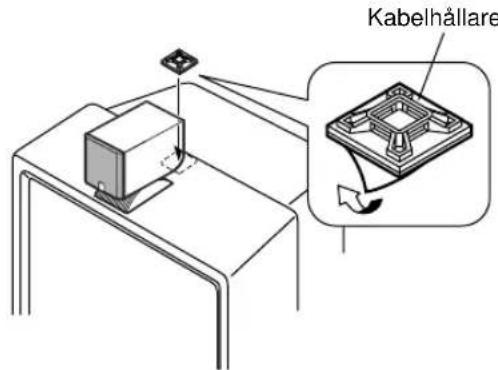

1 Ta loss skyddspappret från hållare och sätt fast hållaren på bildskärmen genom att trycka fast den hårt. (Se till att bildskärmens ovansida är ren innan du klistrar fast hållaren.)

Kabelhällare

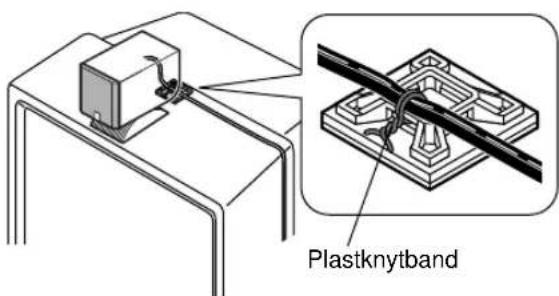

2 Fäst högtalarkabeln ordentligt i hållaren med det medföljande plastknytbandet (som användes för att hålla ihop högtalarkablarna under transporten) som bilden nedan visar.

Plastknytband

Anmärkning

Även om denna högtalare är magnetiskt avskärmad, kan bilden på skärmen störas beroende på vilken bildskärm som används eller på högtalarens placering. Om detta inträffar skall du flytta högtalaren längre bort från bildskärmen tills TV-bilden inte längre störs.

Anslutning till förstärkaren

(Se figuren på insidan av frontomslaget.)

Se till att förstärkaren är avstängd innan anslutningarna görs.

Observera angående anslutningarna

• Anslut tryckanslutningarna på högtalarnas baksida till förstärkarens högtalaranslutningar med de medlevererade högtalarkablarna.
• Den ena sidan av högtalarkabeln har en vit bruten rand. Anslut ledningssidan som har en vit bruten rand till (+) anslutningarna på både högtalaren och förstärkaren. Anslut till uttagen (−) på båda enheterna med den ledningssida som inte har någon rand.
• Anslut den ena högtalaren till vänster anslutningar (märkta L) och den andra till de högra (märkta R), och se till att polariteten (+, −) ansluts rätt. Ljudet låter onaturligt och basen är svag om den ena högtalaren ansluts med omkastad polaritet.
• De medföljande högtalarkablarna har etiketter med märkningen FRONT L (vänster fram), FRONT R (höger fram), CENTER (mitthögtalare), REAR L (vänster bak) eller REAR R (höger bak). Anslut varje högtalarkabel till motsvarande högtalare.
• Använd alltid en subwoofer (YST-SW45 osv.) när du använder ett högtalarsystem som är kopplat till en multikanal förstärkare (RP-U200 osv.) Dessutom kan du ställa in en multikanal förstärkare eller en DVD-spelare osv. som i "små högtalare läget" sänder signaler till förstärkaren. Om det är inställt på "stora högtalar läget" kan störningar uppkomma för att komplencera ingången för lågfrekvens signaler, vilket kan skada högtalarna.

Anslutningsmetod:

① Håll uttagets flik nedtryckt såsom bilden visar.
② Sätt in den frilagda kärntråden ordentligt i uttagets hål. [Skala först av ca. 10 mm av isoleringen på högtalarkabeln.]
③ Tag bort fingret från fliken så att kabelns tråd låses fast ordentligt.
* Drag lätt i kabeln vid anslutningen för att kontrollera att den sitter ordentligt fast.

Anmärkningar

• Se till att de nakna kablarna inte rör vid varandra, eftersom detta kan skada både högtalaren och förstärkaren.
• Sätt försiktigt in högtalarkablarna i terminalhålen, och se till att de nakna kablarna inte kommer åt både (+) och (−) terminalerna. Om inte kablarna är ordentligt insatta kan högtalarna skadas och störningar kan uppstå.
• De nakna kablarna ska endast föras in i terminalhålen. Om den isolerade delen av kabeln förs in kommer inget ljud att höras från högtalaren.
• Se till att fästa kablarna, för att undvika att ingen fastnar eller ramlar över lösa kablar.

Tekniska data

Typ ...... Fullområdeshögtalare Magnetiskt avskärmade

Drivenhet 5 cm kon

Nominell ingång ström 15W

Maximal ingång ström 50W

Impedans 4 Ω

Frekvens reaktion 120 Hz–25 kHz

Sensitivitet 82 dB

* Rätten till ändringar förbehålles.
