BEDIENUNGSANLEITUNG NSU40P YAMAHA

Lesen Sie auf Seite 3, wie Lautsprecher an Ihren Verstärker oder Receiver anzuschließen sind.

Bitte lesen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme. YAMAHA kann für etwaige Schäden und/oder Verletzungen, die durch Nichtbeachtung der folgenden Sicherheitshinweise entstehen, nicht haftbar gemacht werden.

• Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu können.
• Um zu verhüten, dass sich die Lautsprechergehäuse verziehen oder verfärben können, müssen die Lautsprecher an einem vor direkter Sonneneinstrahlung geschützten Ort aufgestellt werden und dürfen keiner übermäßiger Luftfeuchtigkeit ausgesetzt werden.
• Stellen Sie die Lautsprecher nicht dort auf, wo sie leicht umfallen oder wo Gegenstände auf sie fallen könnten. Ein stabiler Aufstellungsort trägt auch zu einer besseren Tonwiedergabe bei.
• Falls die Lautsprecher im gleichen Regal wie der Plattenspieler aufgestellt werden, können Rückkopplungen auftreten.
• Bei Auftreten von Tonwiedergabeverzerrungen müssen Sie den Lautstärkepegel mit dem Lautstärkeregler des Verstärkers reduzieren. Der Verstärker darf nicht im Bereich betrieben werden, in dem der Frequenzgang beschnitten wird, weil sonst die Lautsprecher beschädigt werden können.
• Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der Belastbarkeit der Lautsprecher liegt, so darf die Belastbarkeitsgrenze der Lautsprecher niemals überschritten werden.
• Zur Reinigung keine chemischen Lösungsmittel verwenden, weil dadurch die Gehäuseoberfläche beschädigt werden kann. Mit einem sauberen, trockenen Tuch reinigen.
• Eine sichere Aufstellung oder Installation liegt in der Verantwortung des Besitzers. YAMAHA kann keine Verantwortung für Unfälle oder Schäden übernehmen, die durch unsachgemäße Aufstellung oder falsches Anschließen der Lautsprecher verursacht werden.

Diese Lautsprecher sind antistatisch; trotzdem besteht eine gewisse Gefahr, dass sie - falls sie zu nah an einem Fernsehgerät oder Computermonitor aufgestellt werden - die Farbe des Bildes beeinträchtigen. Sollte dies passieren, entfernen Sie die Lautsprecher von dem Fernsehgerät oder dem Computermonitor.

Auspacken

Prüfen Sie nach dem Auspacken, das folgende Teile beiliegen.

• Satellitenlautsprecher · 5
• Zubehör

• Lautsprecherkabel (3 m) · 3
• Lautsprecherkabel (7 m) · 2
- Drahthalter · 1
- Unterlage · 20
- Befestigung · 1

Aufstellen der Lautsprecher

Dieses Lautsprecherbox-Set wurde für den Gebrauch mit einem Heimtheater-Soundsystem konzipiert.

Das Modell der mitgelieferten fünf Breitband-Satellitenlautsprecherboxen ist jeweils das gleiche. Wenn diese Lautsprecherboxen mit einem Heimtheater-Soundsystem verwendet werden, unterteilen Sie sie in zwei Frontlautsprecher, in einen Centerlautsprecher und zwei Rücklautsprecher.

Empfohlener Aufstellungsort der Lautsprecher

Vor dem Anschließen müssen die Lautsprecher an den richtigen Orten aufgestellt werden. Die Positionierung der Lautsprecherboxen ist wichtig, da sie die Gesamttonqualität Ihrer Audioanlage steuert.

Stellen Sie die Lautsprecher basierend auf der bevorzugten Hörposition entsprechend den nachstehenden Anleitungen auf.

* Die Lautsprecher können an die Wand montiert werden. (Siehe nächste Seite.)

Frontlautsprecher: Auf beide Seiten des Fernsehers und auf etwa der gleichen Höhe wie der Fernseher (oder der Computermonitor).

Hintere Lautsprecher: Hinter Ihrer Hörposition oder auf beiden Seiten des Hörraums. Stellen Sie die hinteren Lautsprecher so auf, dass sie etwas höher als Ihre Ohren stehen, wenn Sie in der zum Hören bestimmten Position sitzen.

Centerlautsprecher: Genau in der Mitte zwischen den Frontlautsprechern.

* Sehen Sie sich die nächste Seite an, wenn Sie den Centerlautsprecher am Monitor befestigen.

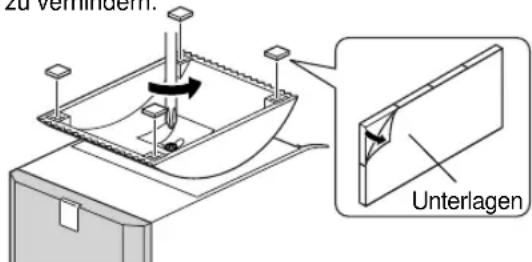

■ Einstellen des vorderen Winkels der Lautsprecher

Der vordere Winkel der Lautsprecher kann, wie unten dargestellt, eingestellt werden.

1 Lockern Sie die Schraube auf der Unterseite des Lautsprechergestells.

* Befestigen Sie die beiliegenden rutschfesten Unterlagen unter den vier Gestellecken, um eine Bewegung des Lautsprechers durch die Vibrationen zu verhindern.

zu verhindern. Unterlagen

2 Stellen Sie den Winkel der Lautsprecher wie gewünscht am Gestell ein und ziehen Sie die Schraube wieder fest an.

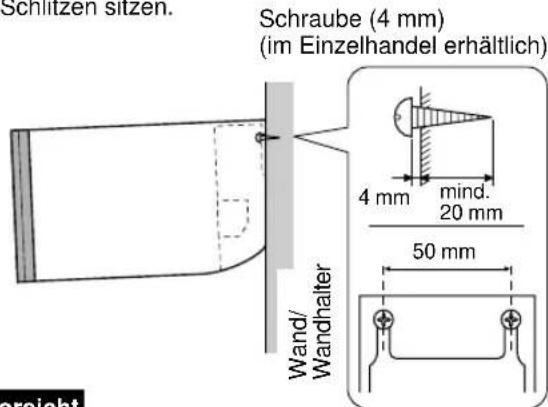

■ Die Lautsprecher an die Wand montieren

Die Lautsprecher können auch an die Wand gehängt werden. Drehen Sie Schrauben in eine feste Wand oder Stütze, wie in der Abbildung gezeigt, und hängen Sie die auf der Lautsprecherrückseite befindlichen Schlitze in die vorstehenden Schrauben ein.

* Kontrollieren Sie, ob die Schrauben richtig in den Schlitzen sitzen. Schraube (4 mm)

Schlitzen sitzen. Schraube (4 mm) (im Einzelhandel erhältlich) Wand/ Wandhalter 4 mm mind. 20 mm 50 mm ersicht

Vorsicht

• Jeder Lautsprecher hat ein Gewicht von 0,3 kg. Hängen Sie deshalb die Lautsprecher nicht an einer Wand aus dünnem Furnier oder weichem Material auf. Beim Aufhängen kann sich die Schraube lösen, so dass der Lautsprecher herunterfallen und beschädigt werden kann. Dies kann die Lautsprecherboxen beschädigen oder Personenschäden verursachen.
• Montieren Sie die Lautsprecher weder mit Nägeln, Klebeband noch anderem haltlosen Material an der Wand. Eine lange Benutzung sowie Vibrationen könnten zu einem Herunterfallen der Lautsprecher führen.
• Befestigen Sie die Lautsprecherkabel richtig an der Wand, um zu vermeiden, dass Sie über lose Kabel stolpern und sich verletzen.

■ Die Centerlautsprecherbox oben auf dem Monitor platzieren

Eine Lautsprecherbox, die als Centerlautsprecherbox dient, kann oben auf dem Monitor platziert werden. Befolgen Sie für das Platzieren einer Lautsprecherbox oben auf dem Monitor eines der zwei unten stehenden Verfahren.

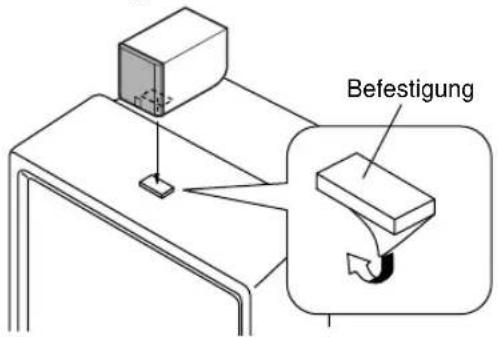

Die Centerlautsprecherbox mit Hilfe der beiliegenden Befestigung oben auf dem Monitor platzieren

Entfernen Sie zunächst das Gestell und befestigen Sie den beiliegenden Befestiger unterhalb der Lautsprecherbox und oberhalb des Monitors, damit die Lautsprecherbox nicht herunterfällt.

* Dies ist das empfohlene Verfahren für das Platzieren einer Lautsprecherbox auf dem Monitor. Wenn es zu einer Beeinträchtigung der Bildfarbe kommen sollte oder Sie das Lautsprechergestell dazu brauchen, den Lautsprecherwinkel oben auf dem Monitor einzustellen, können Sie das folgende Verfahren wählen.

Befestigung

Hinweis

Platzieren Sie die Lautsprecherbox nicht mit einer Neigung von mehr als 10 Grad oben auf dem Monitor.

10° 10°

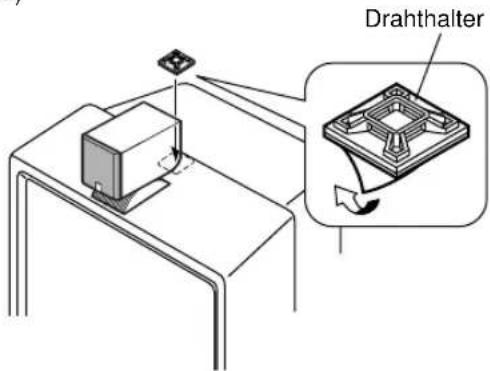

Die Centerlautsprecherbox zusammen mit dem Lautsprechergestell oben auf dem Monitor platzieren

Bei diesem Verfahren müssen Sie das Lautsprecherkabel mit Hilfe des beiliegenden Drahthalters am Monitor befestigen, damit die Lautsprecherbox nicht herunterfällt.

1 Entfernen Sie die Schutzfolie von der Rückseite des Halters und befestigen Sie den Halter oben auf dem Monitor, indem Sie ihn kräftig andrücken. (Die Oberfläche des Monitors muss zuvor gesäubert worden sein.)

Draathalter

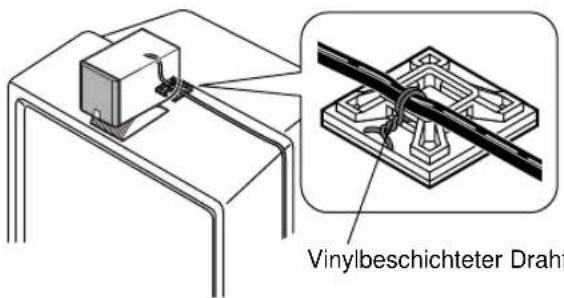

2 Befestigen Sie das Lautsprecherkabel sicher mit Hilfe eines vinyl-beschichteten Drahts (mit dem die Lautsprecherkabel ursprünglich zusammengebunden waren) am Halter, wie unten dargestellt.

Vinylbeschichteter Draht

Hinweis

Obwohl es sich bei diesem Lautsprecher um ein antistatisches Gerät handelt, kann das Monitorbild abhängig von der Art des Monitors und des Aufstellungsortes des Lautsprechers in gewisser Weise beeinträchtigt werden. Stellen Sie in solch einem Fall die Lautsprecherbox weiter vom Monitor entfernt auf, wo das Monitorbild nicht beeinträchtigt wird.

Anschluss an Ihren Verstärker

(Siehe Abbildung auf der Innenseite der Frontabdeckung.)

Vergewissern Sie sich, dass der Verstärker ausgeschaltet ist, bevor Sie den Anschluss vornehmen.

Hinweise zu den Anschlüssen

• Schließen Sie die hineinzudrückenden Eingangsanschlüsse auf der Rückseite der Lautsprecher mittels des mitgelieferten Lautsprecherkabels an die Lautsprecherausgangs-Anschlüsse Ihres Verstärkers an.
• Eine Seite des Lautsprecherkabels ist mit einer unterbrochen weißen Linie versehen. Verbinden Sie die (+)-Anschlüsse mit dem Verstärker und den Lautsprecherboxen mit Hilfe der unterbrochen weiß markierten Seite. Verbinden Sie die (−)-Anschlüsse beider Komponenten mit Hilfe der unmarkierten Seite.
• Schließen Sie einen Lautsprecher an die linken (mit L gekennzeichneten) Anschlüsse Ihres Verstärkers und den anderen Lautsprecher an die rechten (mit R gekennzeichneten) Anschlüsse an; vergewissern Sie sich, dass Sie die Polarität nicht vertauschen (+,-). Falls ein Lautsprecher mit vertauschter Polarität angeschlossen wird, ist das Ergebnis ein unnatürlicher Ton ohne Bässe.
• Die beiliegenden Lautsprecherkabel sind markiert mit FRONT L, FRONT R, CENTER, REAR L oder REAR R. Schließen Sie jedes Lautsprecherkabel an die entsprechende Lautsprecherbox an.
• Wenn Sie dieses Lautsprechersystem an einen mehrkanaligen Verstärker (RP-U200 etc.) anschließen, vergewissern Sie sich, dass Sie einen Subwoofer (YST-SW45 etc.) verwenden. Schalten Sie den mehrkanaligen Verstärker oder den DVD-Player etc., der Signale an den Verstärker aussendet, in den „kleinen Lautsprecherbetrieb“. Wird der Verstärker auf „großen Lautsprecherbetrieb“ gestellt, kann es unter Umständen passieren, dass die Lautsprecher aufgrund eines exzessiven Eingangs niedriger Frequenzsignale Störgeräusche aussenden oder dass die Lautsprecher beschädigt werden.

Anschluss:

① Halten Sie die Lasche an der Klemme wie in der Abbildung gezeigt gedrückt.
② Führen Sie den bloßen Draht richtig in das Anschlussloch ein. [Entfernen Sie etwa 10 mm der Isolierung des Lautsprecherkabels.]
③ Lassen Sie die Lasche los, so dass das Kabel richtig von der Klemme festgehalten wird.

* Ziehen Sie leicht am Kabel, um zu kontrollieren, ob das Kabel richtig angeschlossen ist.

Hinweise

• Die Kabel dürfen nicht kurzgeschlossen werden, weil sonst der Lautsprecher bzw. der Verstärker beschädigt werden können.
• Führen Sie die Lautsprecherkabel sicher in die Anschlusslöcher ein und achten Sie darauf, dass die bloßen Drähte nicht die (+)- oder (−)-Anschlüsse berühren. Wenn die Kabel nicht sicher eingeführt werden, könnte dies dazu führen, dass Störgeräusche erzeugt werden, die Lautsprecher keinen Ton ausgeben oder beschädigt werden.
• Führen Sie die ausschließlich die bloßen Drähte in die Anschlusslöcher ein. Wenn der isolierte (vinylbeschichtete) Teil des Kabels eingeführt wird, wird kein Ton an den Lautsprechern ausgegeben.
• Befestigen Sie die Lautsprecherkabel, damit verhindert wird, dass Sie sich mit Ihren Händen oder Füßen in den Kabeln verfangen.

Technische Daten

Typ .... Breitbandlautsprechersystem Magnetisch abgeschirmt

Treiber 5 cm Konus-Typ

Nenneingangsleistung 15W

Maximale Eingangsleistung 50W

Impedanz 4 Ω

Frequenzgang 120 Hz – 25 kHz

Empfindlichkeit 82 dB

Lautsprecherkabel (3 m) · 3

Lautsprecherkabel (7 m) · 2

Drahthalter · 1

Unterlage · 20

Befestigung · 1

* Bitte nehmen Sie zu Kenntnis, dass alle Spezifikationen ohne vorherige Ankündigung geändert werden können.

Frequentiebereik 120 Hz – 25 kHz

Gevoeligheid 82 dB

Afmetingen (B · H · D) ...... 70 mm · 95 mm · 118 mm

Gewicht 0,3 kg
