Anvanda symboler 51

IR-mottagare och manuell p / av 54

Byte av batterier till IR-fjarrkontrollen 56

Avfallshantering 56

Tillbehör 56

Tekniska data 57

Tillverkarens garantivillkor

(Europeiska unionen) 58

Anvanda symboler

Montering och reparation av encheten fär endast utforas av fackman.

Symbolen pekar pà möjiga risker.

Anvisining med information och tips.

Endast sakkunnig och utbildad personal (fackpersonal) fär montera, reparera och gora en Funktionskontroll av Truma-produkten under iaktagande av monterings- och bruksanvisningen och aktuella, godkända teknska regler. Fackpersonal ar personer som tack vare sin yrkesutbildning och vidareutbildning, sina kunskaper och erfarenheter medprodukter fran Truma och de tillampliga standarderna, kan genomfora nödvändiga arbeten korrekt och kännä igen möjiga risker.

For att undvika transportskador fär encheten endast Transporteras after overenskommense med Trumas servicecenter i Tyskland aller nagan av vara auktoriserade servicepartner.

Innan apparathuset öppnas måste encheten skiljas frän nätet på alla poler.

Apparatsakringen - 230 V, T 6,3 A H-type (trög, IEC 127) - sitter på den elektroniska styrenheten i encheten och fär endast bytas ut moten av sama sort.

Sakringar och anslutningskaplabr fär endast bytas av facman.

Särskilt i foljande fall upphör garantin att gälla och inga ersättningsansprák kan ställas:

• om Förändringar görs på encheten (inklusive tillbehör),
• om reservdelar och tillbehör som inte År Trumanas originaldelar används,
• om monterings- och bruksanvisningen inte följs.

Dessutom upphör,enhetens typgodkannande att gälla och)darmedimänga lander även fordonets typgodkannande.

Kylkretsloppet innehaller koldmedium R 407C och fär endast öppnas på fabriken.

Utloppsöppningen och cirkulationsluftsintaget fär aldrig blockeras. Beakta detta i syfte att sökerställa att din enchet fungerar korrekt.

Oppingarna under fordonets golv skall hallas fria fran smuts och snosorja. Dessa far inte vara placerade sa att de utsatts for stank fran hjulen. Vid behov bor stankskydd monteras.

Om fordonets golv fores med underredskydd skull alla oppningar pa undersidan tackas over, sa att inte sprutdimman kan tranga in i encheten och orsaka funktionsstörninger. När arbetet avslutats skull skyddet tas bort.

For att undvika skador på encheten fär den inte användas permanent med en lutning >8% .

Undvik langre drift i lutande lage, aftersom kondensvattnet som bildas inte kan rimna av och riskerar att komma in i fordonet.

För störningsfri drift och für undvikande av skador skull endast strömköllor med ren sinusström (t.ex. spanningsomvandlare, generator) ochutan spanningstoppar anvandas vid strömfürsjningen.

Vid rengöring av fordonsgolvet, t.ex. med en hogtryckstvatt maste man se till att det intekommen in nagot vatten i enchetens golvöppningar.

Av sakerhetsskal fär encheten endast vara i drift när den ar stängd, aftersom det endast ar dà man kan garantera ett skydd mot skador genom rörliga componenter. Ombindningsbandet runt elektronikholjet fär inte avlågsnas.

Denna enchet kan hanteras av barn fran 8 ars alder och ädre och av personer med reducera de fysiska, sensoriska eller mentala formagor erler brist pa erfarenheter och kunskaper om de star under overinseende aller instruerats i en saker användning av utrustingen och forSTAR de risker som finns.

Anvisningar for användning av klimatsystem

• Klimatsystemet Saphir comfort RC ar konstruerat for minimal stromforbrukning. Men kontrollera for sakerhets skull innan det startas att campingplatsens sakringar ar tillrackliga (minst 6 A).

• Parkera om möjlicht fordonet i skuggan.

• Värmeinstrålningen kan reduceras genom avskärmning med persiennes och / dessett overtak.

• Rengör taket regelbundet (ett smutsigt tak varms upp mer).

• Vädra fordonet grundligt innan enchent sātts i gäng for att fä ut den ansamlade varmluften.

• Vid montering av eventuella "kjolar" eller liknande skull sakerstallas att det finns tillrackligt med oppninger for forsorjningsluften. Oppningen for den varma fränluften bör inte ligga på ingängssidan.

• Förett sunt inomhusklimat bör skillnaden mellaninne- och utetemperaturen inte varra forstor. Under drift renas och torkas den Återcirkulera de luften.Genom att den kvava och fuktiga luften torkas uppnäs ett behagligt inomhusklimat även vid sma temperaturskillnader.

• Under kyldrift skall alla dorrar och fönster hallas stängda.

• Full lufteffekt vid alla tre öppninger uppnäs endast med tre anslutna kalluftsrör.

• Utblåsningskanalen (art.nr 40040-32500) fär inte användas.

• Vid varmedrift använd endast fläktnivān "hög" vid snabb uppvärmning, ställ in fläkt-nivān på "medelhög" eller "låg" vid kontinu-erlig drift.

Läs brauksanvisingen noggrant - specielt avsnittet "Sakerhetsanvisingar" - innan encheten tas i bruk! For donets agare ansvarar for att encheten används på avsett satt.

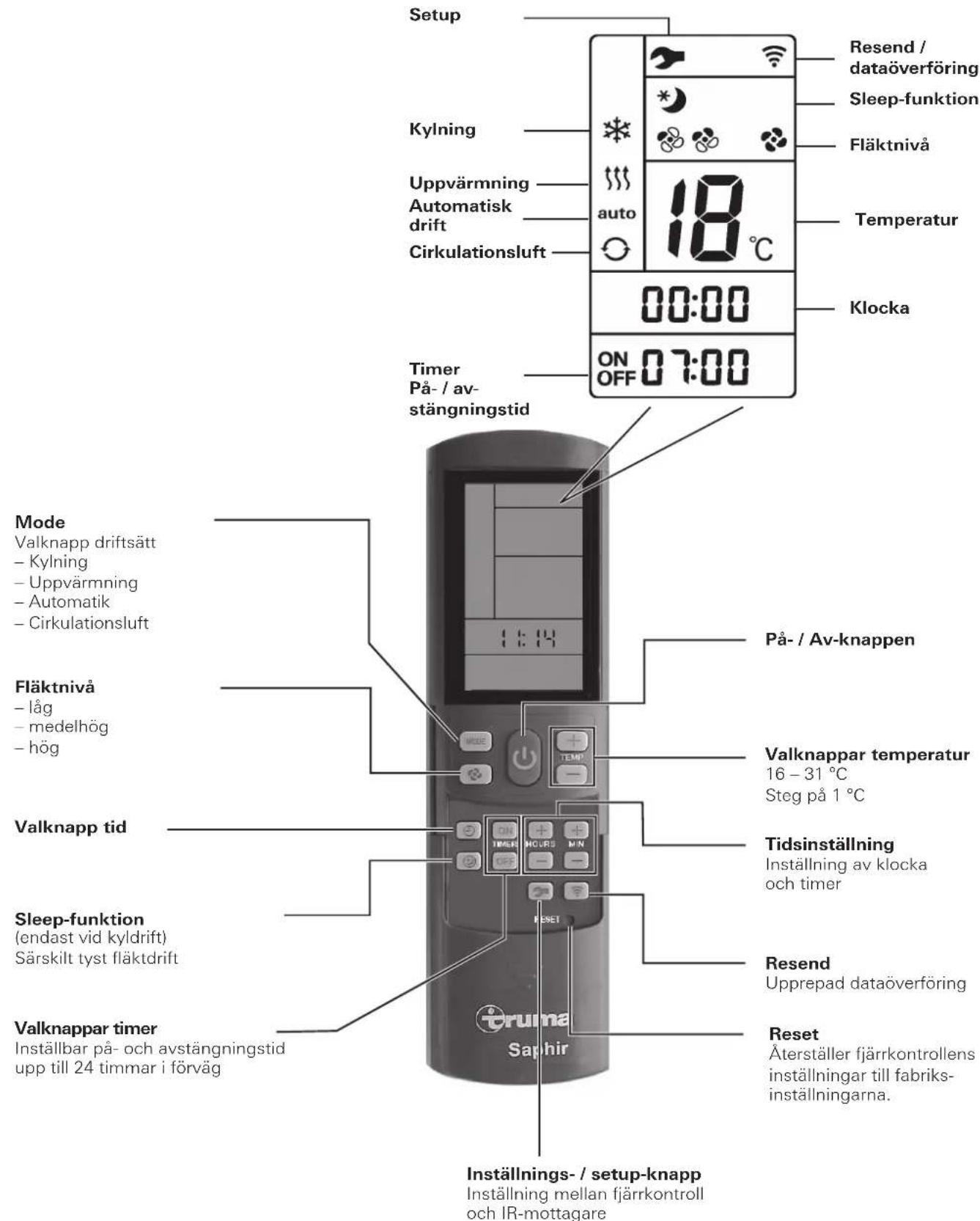

Fjarrkontrollen

Ikonerna syns i displayen, beroende pa inställningen.

Med en mobil terminal och Truma App kan bruksanvis- nigar visas i offline-laget. Bruksanvisingarna laddas ner vid upprattad radiokommunikation och sparas pa den mobila terminalen.

IR-mottagare och manuell pa/ av

På IR-mottagaren finns det ytterligare en tryckkontakt (m), med vilen klimatsystemet kan kopplas pa och av (t.ex. med en kulspetsppenna) även utan fjarrkontrollen.

Om enheten startas medenna kontakt aterstellden automatiskt till fabriksiattlingarna (automatisk drift, 22^

Indikerar fel pa encheten. Koppla ur encheten, venta en stund och koppla sedan in den igen. Om den roda lysdioden fortfarande lyser bor Truma Service kontaktas

Idrifttagande

Färe inkoppling maste tillses att sakringarna for campingplat-sens stromforsörjning ar tillräckliga (230 V / minst 6 A).

For att undvika att strommatningskabeln till fritidsfordonet (minsta area 3× 2,5mm^2 ) overhettas, maste kabeln avlindas fullstandigt.

När fjärkrontrollen används skä den alltid riktas mot infrarödmottagaren.

Innan den forsta inkopplingen maste fjarrkontrollen stallas in till IR-mottagaren.

Satt in batterierna (uppmarksamma polerna)
- Setup-symbolen blinkar
(om symbolen inte blinkar, genomfor reset)
Rikta fjarrkontrollen mot IR-mottagaren
- Tryck på setup-knappen ochhall den nedtryckt
- Släpp setup-knappen när den röda LED-lampan på IR-mottagaren blinkar.

Fjarrkontrollen ar installd till IR-mottagaren, setup-symbolen slocknar och klimatsystemet startar i cirkulationsdrift, lag flaktniva, ingen timer har satts.

Inkoppling

Starta klimatsystemet med knappen "På / Av" på fjärrkontrollen. De senast valda inställingarna används.

När encheten startats gär cirkulationsluftfläkten. Kompressorn startup senast after 3 minuter; den blå (kylning) / (uppvärmning) lysdioden blinkar.

Temperatur

Använd vid behov "temperaturvalknapparna" für att andra den onskade rumstemperaturen med "+" och "-"-knappen.

Lage

Välj onskat driftsatt genom att trycka en uller flera ganger pa knappen "MODE".

• Kylning
• Uppvärmning
• Automatik (kyl- aller värmedriften beror pa den installdarumstemperaturen)
  Cirkulationsluft

Vid kyldrift slar kompressorn ifran och den bla lysdioden pa IR-mottagaren slocknar när den pa fjarrkontrollen installda rumstemperaturen uppnàts. Cirkulationsluftfläkten fortsetter att gā for ventilation. Om den installda rumstemperaturen överskrids slar encheten automatiskt over till kyldrift.

Vid varmedrift slr kompressorn ifran och den gula lysdioden pa IR-mottagaren slocknar nar den pa fjarrkontrollen installda rumstemperaturen upnatts. Cirkulationsluftflakten fortssatter att gfor ventilation. Om den installda rumstemperaturen underskreds slr encheten automatiskt over till varmedrift.

Uppvärnning vid en utetemperatur pa under 4^ ar inte möjlig. Vid en temperatur mellan 4^ och 7^ slar enhe-nder kortare tid over till avfrostning. Vid temperatur over kan varmedrift garanteras utan begränsningar.

For en sa effektiv uppvarmning som mögigt inomhus vid laga temperaturer skaklimatsystemet gā med fläktnivan vīd rumstemperaturer under 12 °C. Sa snart som 12 °C appnàts, vāxlar klimatsystemet automatiskt over till den niva som ställts in pa fjärkrkontrollen.

Vid automatisk drift valjs kyl-ller varmedrift och flaktniva automatiskt after rumstemperaturen.

Vid cirkulationsluftdrift cirkulerar inneluften och renas i fil-tren. Inga lysdioder pa IR-mottagaren lyser.

Flakt

Välj onskad fläktniva genom att trycka en aller flera gänger på knappen "Fläktniva".

Fläktniva (i automatikläge utan Funktion):

-lag
- medelhog
- hog

Sleep-funktion

Med "sleep-funktionen" (endast i kyldrift) gär den inre fläkten med lagt varvtil och äroridafor sarskilt tyst.

Avstängning

Tryck pa knappen "Pa / Av" pa fjarrkontrollen for att stanga av klimatsystemet. Fjarrkontrollen och encheten stangs av.

1. Om klimasystemet satts på ivigen, blinkar den blå / gula / LED-lampan. Cirkulationsluftfläkten gär, kompressorn ar senast after 3 minutes.

Klocka

Tryck på "tidvalsknappen" och ställ in aktuell tid med knapparna "Tidsinställning".

Tiden visas alltid i displayen.

After batteribyte eller tidsomställning måste klocktiden ställas in pa nyttigen.

Timer ON / OFF

Med den integrerade timern kan klimatsystemet stallas in for automatisk in-/ urkoppling fran minst 15 minutes till maximal 24 timmar fran det aktuella klockslaget.

Koppla inenheten med fjarrkontrollen for att programmerat timern.

Stall in onskat driftsatt och onskad rumstemperatur.

Välj sedan TIMER ON aller TIMER OFF med "TIMER-valknapparna". Ställ in önskad in-/urkopplingstid (15 minutes - 24 timmar) med knapparna "Tidsinställning" och bekräftamed TIMER ON resp. TIMER OFF.

Timerfunktionen kan avaktiveras genom att trycka på motsvarande timerknappigen.

Reset

Genom ett tryck (t.ex. med en kulspetsppenna) Återställs fjarrkontrollens installningar till fabriksinställningarna. Setup-symbolen blinkar.

Resend

De senaste inställningarna skickas igen.

Setup

Inställning av fjärrkontrollen till det klimatsystem som just nu sama användas. Inställningarna sats till "Cirkulationsluft", låg flåktniva, ingen timer.

Underhäll

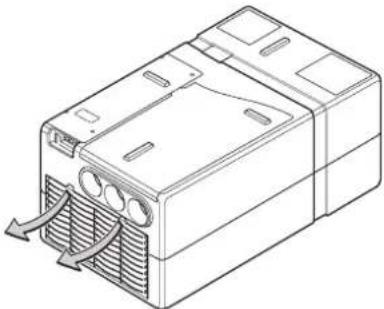

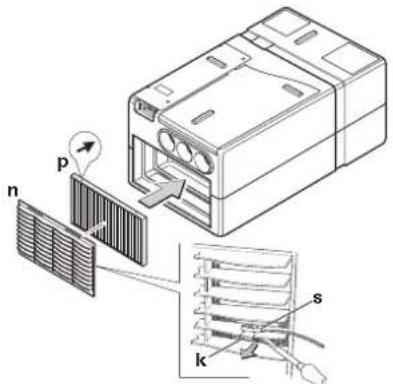

På enhetens framsida sitter ett luddfilter (n) och ett partikelfilter (p) for rening av rumsluften.

Bild 5

Luddfiltret (n) maste rengoras regelbundet, minst 2 ganger per ar och vid behov bytas ut (art.nr 40090-64600).

Partikelfiltret (p) bör bytas varje ár vid sasongens början (art.nr 40090-58100).

Vid filterbyte skull kalluftsrören Först dras av. Innan luddfiltret (n) tas bort skall klämman (k) och sensorn (s) lossas med hjälp av en sparskruvmejsel. Dra luddfiltret (n) lätt framåt urspar-ringarna på overkanten och ta det ut uppät. Dra sedan ut partikelfiltret (p) framåt. Fäst klämma och sensor på samma plats vid hopmonteringen.

Bild 6

Vid montering av partikelfiltret (p) maste pilarna pa filtret peka mot encheten - de anger cirkulationsluftens stromningsrikting. Enheten far aldrig korasutan filter. Utan fil ter kan forangaren smutsas ned, vilket forsamrar enchets effekt!

Kondensatdräneringen befindner sig under fordonets golv. Kontrollera regelbundet att avloppet ar fritt fran smuts, lov ell er liknande, sa att kondensvattnet kan rinnav obehindrat. Gors inte detta kan kondensvatten komma in i fordonet!

Felsökning

Ar 230 V-kabeln till husvagen / campingbilen korrekt ansluten och ar sakringarna och jordfelsbrytaren felfria?

Fel Orsak / atgard

Enheten kyler inte - Avfrostning pagar / Vanta tills avfrostningen arclar.

Den pa fjarrkontrollen inställda temperaturen har uppnts/Stall in fjarrkontrollen pa en lagre temperatur an rumsttemperatren.

Enheten varmer inte upp

-Avfrostning pagar (utetemperatur mellan 4^ och 7^ ) / Stall in flakt på lagre niva

• Utetemperatur under 4^

Enheten kyler otillack-ligt ell ernte alls

-Filter fororenat/Byt filter

-Luftoppningarna utat forore
nade erler blockerade / Frigor
luftoppningarna

Fukt i kalluftsrören - Hog luftfuktighet / Stäng fönster och dorrar och valj fläktniva hog

Fjarrkontrollen fungerar inte

• Kontrollera batterierna i fjarrkontrollen/Byt batterier vid behov

Enheten svarar inte
på kommandon från
fjärrkontrollen

• Kontrollera om det finns hinder mellan fjarrkontrollen och IR-mottagaren / Avlagsna i sa fallhindren

• Ar fjarrkontrollen anpassad till IR-mottagaren? / Anpassa fjarrkontrollen till IR-mottagaren

Om dessa atgärder inte leder till att felet avhjalps bör Truma Service kontaktas.

Byte av batterier till IR-fjarrkontrollen

Anvand endast lacksakra mikrobatterier, typ LR3, AM4, AAA, MN 2400 (1,5 V).

Batterifacet finns pfa fjarrkontrollens baksida.

Se till att plus- och minuspol kommt rätt narr nya batterier sàts i!

Bild 7

Tomma, forbrukade batterier kan lacka och skada fjarrkontrollen! Ta ur batterierna om fjarrkontrollen inte ske anvandas under en langre tid.

När batterierna tas bort behálls inställningen mellan fjarrkontrollen och klimatsystemet.

Garantin gäller inte für skador orsakade av batterier som laktion.

Avfallshantering

Innan en defekt fjarrkontroll skrotas maste batterierna tas ut och lamnas pa ett insamlingsstalle for farligt avfall.

Enheten skall vid kassering hanteras enligt bestammelserna i respective användningsland. Nationella foreskrifter och lagar maste foljas (i Tyskland t.ex. forordningen om uttjanta fordon).

Tillbehör

Ljuddampare for montage i kalluftsroret for ytterligare minskning av ljudnivan i husvagnen. (art.nr 40090-00038).

Bild 8

Den flexibla rumsluftinsugingen gör det möjigt att montera klimatsystemet i ett frán bodelen avskilt utrymme (t.ex. mellangolvet aller det bakre forvaringsutrymmet) och därmed undvika insugning av fororenad luft. (art.nr 40090-59100)

Bild 9

Truma CP plus

Digital manoverenhet Truma CP plus med klimatautomatik for iNet-forberedda Truma varmare Combi och Truma klimatsystem Aventa eco, Aventa comfort (fr.o.m. serienummer 24084022 - 04/2013), Saphir comfort RC och Saphir compact (fr.o.m. serienummer 23091001 - 04/2012)

-Funktionen klimatautomatik styr automatiskt varmaren och klimatsystemet till onskad temperatur i fordonet
- Kan utokas med Truma iNet Box, darmed kan alla TIN-bus-forberedda Truma-enheter aven styras via Truma App

Bild 10

Truma iNet Box

Truma iNet Box for enkel sammankoppling av Truma-enheter- na och styrning med smarttelefon erer surfplatta via Appen.

• Enkel att montera och starta via Truma App
  -Kan utokas med upppateringsfunktionen och ar darmed framtidssaker

Bild 11

Tekniska data

Faststälda i enlighet med EN 14511 resp. Truma provningsvillkor

Beteckning

Saphir comfort RC, komfort-luftkonditionering

Antalkomponenter

1

Matt (L× B× H)

628× 400× 290mm

Vikt

Ca 23,5 kg

Spanningsforsorjning

230V-240V\~,50Hz

Max. kyleffekt

2,4kW

Värmeeffekt

1.7kW

Effektforbrukning

0.98 kW

Startström

20 A (150 ms)

Strömforbrukning

4,2A/35℃

Kapslingsklass

IP X5

Energieeffektivitet (EER)

2,4

Volymström (kylluft)

max. 380m^3 /h

Köldmedium

R 407C / 0,45 kg

Innehaller sādana fluorerade vāxthusgaser som omfattas av Kyotoprokollet. Hermetiskt sluten.

Global uppvärningspotential (GWP)

1774

CO_2 -ekvivalenter

798,3 kg

Kompressorolja

Diamond MA32, 300 cm

Buller

Beroende pa monteringsforhallandena

Fordonets maxima lutninq under drift

5^ / 8%

Temperaturintervall

+4°C till +43°C

• Under +16^ i kyldrift forhindrar rumstemperatursensorn att kompressorn startar.
• Antifryssensorn forhindrar otilaten isbildning pa forangaren.
• Temperaturbrytaren forhindrar for hog strom och for hog temperatur på kompressorn.

E24 10R-040991

Ratt till tekiska andringar forbehalls!

Bild 12

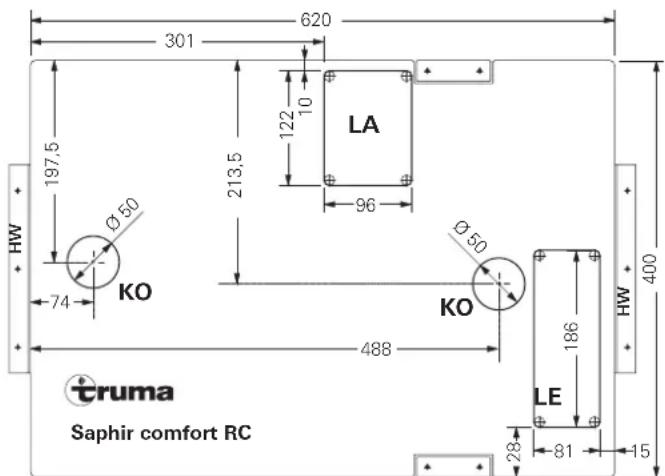

Matt for montering

Matt imm
Bild 13

Tillverkarens garantivillkor (Europeiska unionen)

1. Tillverkargarantins omfattning

Som tillverkare av encheten ger Truma konsumenten en garantisom tacker eventuella material- och/eller produktionsfel pa encheten.

Denna garanti gäller i Europeiska unionens medlemstater somi länderna Island, Norge, Schweiz och Turkiet. Som konsument räknas en fysisk person som harköpt encheten direkt frän tillverkaren, en originaldelstillverkare eller frän fachandeln och som inte har sät den vidare inom ramen for en yrkesverksamhet erller självständig affärsverksamhet aller installerat den hos tredje person.

Tillverkargarantin gäller for brister enigt ovan, som upptrader inom 24 manader after undertecknande av kopeavtalet mellan forsäljaren och konsumerten. Tillverkaren aller en auktoriserad servicepartner atgärd arsadana brister antingen genom reparation uller genom ersattningsleverans enigt eget val. Defekta delar atergär i tillverkarens aller den auktoriserade servicepartners ago. Om encheten har slutat att tillverkas vid tiden for bristanmälan, kan tillverkaren i handelse av ersattningsleverans leverera en liknande produkt.

Vid garantifall räknas inte ny garantitid for de reparerade aller utbytta delarna,utan den ursprungliga garantitiden for enheten loper vidare. Endast tillverkaren själv erler en auktoriserad servicepartner ar berattigad att genomföra garantiarbeten. De kostnader som uppkommen vid garantifall delas direkt upp mellan den auktoriserade servicepartern och tillverkaren. Extra kostnader pa grund av att demonterings- och monteringsforutsattningarma for enheten forsvarats (t.ex. genom att mobel- eller karrossdilar demonteras) samt resekostnader for den auktoriserade servicepartern erler tillverkaren, kan inte godkannas som garantiatgärder.

Ytterligare ansprak, i synnerhet skadestandsansprak fran konsumten aller tredje part, ar uteslutna. Produktansvarslagens (Produkthaftungsgesetz) foreskrifter galler.

Gallande lagstadgade ansprak om bristfälligt arbete som konsumenten staller gentemot forsäljaren i respektive anskaffningsland tas inte hansyn till i den frivilliga garantin fran tillverkaren. I vissa lander kan det finnas uttalade garantier fran fachandeln (aterforsäljare, Truma Partner). Dessa kan konsumenten tillampa direkt via den fachandel dar han ell er hon kõpte,enheten.Garantivillkoren i det land dar konsumenten som forstahandskopare forvarvat encheten ar de som galler.

2. Uteslutngar ur garantin

Inga garantiansprak galler:

• till foljd av felaktig, olämplig, oaktsam aller icedeadd användning avenheten

• till följd av felaktig installation, montering aller idrifttagning som strider mot bruks- och monteringsanvisingen

• till följd av felaktig drift aller hantering som strider mot bra克斯- och monteringsanvisingen, i synnerhet om underhalls-, skötsel- och varningsskyltarna inte folis

• när installationer, reparationer aller ingrepp genomförs av icke-auktoriserade partner

• for forbrukningsmaterial, forslitningsdilar och vid naturlig forslitining

• om encheten forses med utbytes-, tillaggs- eller tillbehorsdilar som inte ar originaldar fran tillverkaren erler som inte godkant's av tillverkaren. Detta galler i synnerhet vid en sammankopplad styrning av encheten, om styrenheterna och programvaran inte godkant's av Truma erler om Truma-styrenheten (t.ex. Truma CP plus, Truma iNet Box) inte uteslutande anvands till att styra Truma-enheter erler encheter som godkant's av Truma.

• till följd av skador på grund av främande ämnen (t.ex. oljor, mjukgorare i gasen), kemisk eller elektrokemisk paverkan på vattnet aller om,enheten på annat sattkommen i kontakt med olampliga ämnen (t.ex. kemiskaprodukter, lattantändliga ämnen, olampliga rengöringsmedel)

• till foljd av skador瑕 ground av onormala miljofhallanden.
  eller olampliga driftforhallanden

• till foljd av skador fran kraftigt vald eller naturkatastrofer, samt annan paverkan som Truma inte kan ansvara for

• till foljd av skador som kan harledas till felaktig transport

• till foljd av andringar pa apparaten, inklusive pa utbytes-, tillaggs-ller tillbehorsdilar och deras installation,i synnerhet pa avgasledningen ell skorstenen, som genomforts av slutkunden ell tredje part.

3. Tillampning av garantin

Garantin skā tillampas hos en auktoriserad servicepartner ellershos Trumas servicecenter. Du hittar alla adresser och Telefonnummer pā www.truma.com under omradet "Service".

Tillverkarens adress:

For att kunna garantera en smidig process ber vi dig att ha foljande information till hands nar du kontaktar oss:

• detaljerad beskrivning av bristen
  -enhetens serienummer
• inköpsdatum.

Den auktoriserade servicepartnern aller Trumas servicecenter bestämmer sedan hur man ske gä vidare. För att undvika eventuella transportskador, fär den drabbade encheten skickas forst after samrad med den auktoriserade servicepartnern aller Trumas servicecenter.

Om tillverkaren godkänner garantifallet övertar tillverkaren kostnaderna for transport. Om inget garantifall foreligger informeras konsumenten om detta, och这部分 själv stä for reparations- och transportkostnaderna. Vi ber dig avsta frän att skicka in nagot utan att Först ha talat med oss.

CS Navod k pouziti a montazni navod si lze v reci Vaši zeme vyzadat u vyrobce Truma nebo servisu Truma ve Vaši zemi.
EL Mnpoeite va zntnoeTE tic obnyiec xponnc kai tonoetnonc otyn yawooa tnc xwpac aac ano tov kataokeuaotn Truma n ao to oepic tsrma otn xwpa oac.
ES Las instrucciones de uso y de montaje en su idioma peuvent solicitarse al fabricante Truma o al Servicio postventa Truma en su País.
F1 Saat käytto- ja asennusohjeen pyynnösta omalla kielelläsi valmistajalta (Truma) tai maasi Truma-huoltoon.
HU Az On nyelven a hasznalati es beszerelési utasitas a Truma gyartojatol vagy az adott orszag Truma szerviztol szerezheto be.

SV Vid fel kontakta Truma servicecenter eller nägon av våra auktorisade servicepartner (se www.truma.com).

For snabb handlaggnng bor du ha aggregatets typ och serienummer (se typskylten) till hands.

Typenschild
