BEDIENUNGSANLEITUNG Saphir comfort RC TRUMA

DE Gebrauchsanweisung

Im Fahrzeug mitzuführen

Seite 02

1 Klimasystem Saphir comfort RC
2a Versorgungsluft-Zufahr
2b Versorgungsluft-Abgang
3a Umluft-Ansauqung
3b Luft-Austritte
4 Infrarot (IR)-Fernbedienung
5 Infrarot (IR)-Empfänger

Installation example

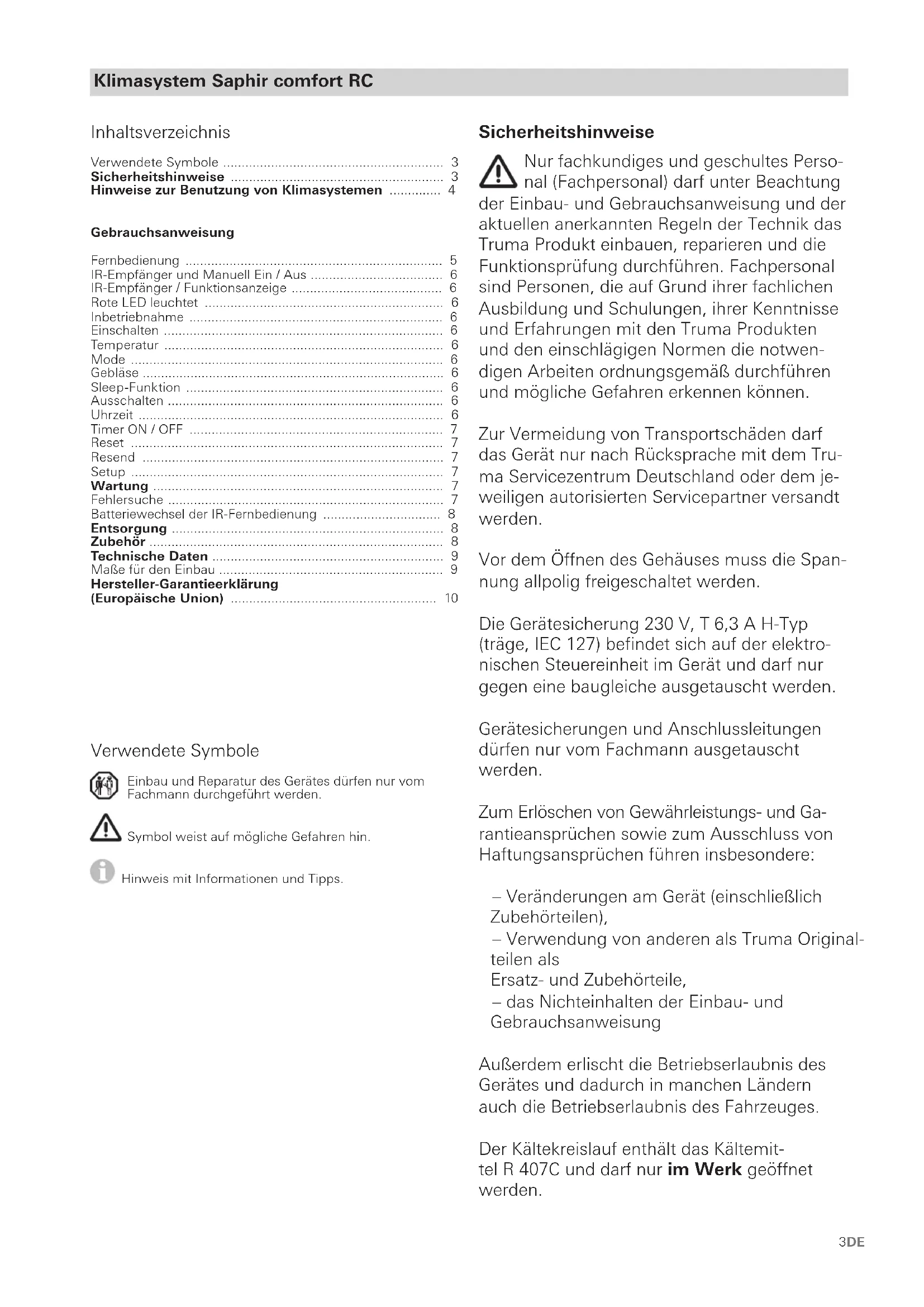

Verwendete Symbole 3
Sicherheitshinweise 3
Hinweise zur Benutzung von Klimasystemen 4

Gebrauchsanweisung

Fernbedienung 5

IR-Empfänger und Manuell Ein/Aus 6

IR-Empfänger/Funktionsanzeige 6

RoteLEDleuchtet 6

Inbetriebnahme 6

Einschalten 6

Temperatur 6

Mode 6

Gebäse 6

Sleep-Funktion 6

Ausschalten 6

Uhrzeit 6

Timer ON/OFF 7

Reset 7

Resend 7

Setup 7

Wartung 7

Fehlersuche 7

Batteriewechsel der IR-Fernbedienung 8

Entsorgung 8

Zubehor 8

Technische Daten 9

MaBe fur den Einbau 9

Hersteller-Garantieerklarung

(Europäische Union) 10

Verwendete Symbole

Einbau und Reparatur des Gerätes)duren nur vom Fachmann durchgefuhrt werden.

Symbol weist auf mögliche Gefahren hin.

Hinweis mit Informationen und Tipps.

Sicherheitshinweise

Nur fachkundiges und geschultes Personal (Fachpersonal) darf unter Beachtung der Einbau- und Gebrauchsanweisung und der aktuellen anerkannten Regeln der Technik das Truma Produkt einbauen, reparieren und die Funktionsprüfung durchführren. Fachpersonal sind Personen, die auf Grund ihrer fachlichen Ausbildung und Schulungen, ihrer Kenntnisse und Erfahrungen mit den Truma Produkten und den einschlögigen Normen die notwendigen Arbeiten ordnungsgemäß durchführren und mögliche Gefahren erkennen können.

Zur Vermeidung von Transportschäden darf das Gerät nur nach Rücksprache mit dem Truma Servicezentrum Deutschland oder dem jeweiligen autorisierten Servicepartner versandt werden.

Vor dem Öffnen des Gehäuses muss die Spannung allpolig freigeschaltet werden.

Die Gerätesicherung 230 V, T 6,3 A H-Typ (träge, IEC 127) befindet sich auf der elektronischen Steuereinheit im Gerät und darauf nur gegen eine baugleiche ausgetauscht werden.

Gerätesicherungen und Anschlussleitungen dürfen nur vom Fachmann ausgetaucht werden.

Zum Erlöschen von Gewährleistungs- und Garantieansprüchen sowie zum Ausschluss von Haftungsansprüchen führen insbesondere:

• Veränderungen am Gerät (einschließlich Zubehörteilen),

• Verwendung von anderen als Truma Original-teilen als

Ersatz- und Zubehörteile,

• das Nichteinhaltend der Einbau- und

Gebrauchsanweisung

Außer dem erlischt die Betriebserlaubnis des Gerätes und dadurch in manchen Ländern auch die Betriebserlaubnis des Fahrzeuges.

Der Kältekreislauf enthalt das Kältemittel R 407C undarf nur im Werk geöffnet werden.

Der Luftastritt sowie die Umluftansaugung)duren keinesfalls behindert werden.itte beachten Sie dies, um eine einwandfrei Funktion Ihres Gerates zu gewahr leisten.

Die Öffnungen unter dem Fahrzeugboden müssen von Schmutz und Schneematsch frei gehalten werden. Diese)dürfen nicht im Spritzbereich der Räder liegen, evtl. Spritzschutz anbringen.

Wird der Fahrzeugboden mit Unterbodenschutz versehen, müssen alle unter dem Wagenaftendlichen Öffnungen abgedeckt werden, damit der entstehende Spritznebel nicht ins Gerät gelangt und zu Funktionstörungen führt. Nach Abschluss der Arbeiten Abdeckungen wieder entfernen.

Um eine Beschädigung am Gerät zu vermeiden, soll das Gerät mit einer Neigung >8% nicht dauerhaft betrieben werden.

Keinen längeren Betrieb in Schraglage durchfuhren, da gegebenenfalls das entstehende Kondenswasser nicht ablaufen kann und im un gun's tigen Fall ins Fahrzeug gelangt.

Für einen einwandfrei Betrieb und zur Vermeidung von Schäden dürfen bei der Spannungsversorgung nur Quellen mit reinem Sinusverlauf (z. B. Spannungswandler, Generator) und ohne Spannungsspitzen verwendet werden.

Beim Reinigen des Fahrzeugbodens ist sicher-zustellen, dass beim Absprühen z. B. mit einen Hochdruckreiniger kein Wasser in die Bodenöffnungen des Gerätes gelangt.

Der Betrieb des Gerätes ist aus Sicherheitsgründen nur im geschlossenen Zustand zulässig, da nur dann der Schutz vor Verletzungen durch bewegliche Teile gewährleistet ist. Das Umreifungsband über dem Elektronikgehause darf nicht entfern't werden.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darüber resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speien.

Hinweise zur Benutzung von Klimasystemen

• Das Klimasystem Saphir comfort RC ist für minimale Stromaufnahme ausgelegt. Prüfen Sie vor Inbetriebnahme dennoch, ob der Campingplatz ausreichend abgesichert ist (mindestens 6 A).

• Stellen Sie Ihr Fahrzeug möglichst im Schatten ab.

• Das Abdunkeln mit Jalousien und / oder einem Überdach reduziert die Wärmeeinstruhlung.

• Reinigen Sie Ihr Dach regelmäßig (verschmutzte Dächer heizen sich stärker auf).

• Lüften Sie Ihr Fahrzeug gründlich vor dem Betrieb des Gerätes, um die angestaute Warmluft aus dem Fahrzeug zu bringen.

• Achten Sie bei der Anbringung von Schürzen oder Ähnlichem auf ausreichende Öffnungen zur Ableitung der Versorgungsluft. Die Öffnung für die warme Abluft sollt nicht auf der Eingangsseite liegen.

• Um ein gesundes Raumklima zu erhalten, sollte der Unterschied zwischen Innen- und Außentemperatur nicht zu groß gewählt werden. Während des Betriebes wird die umgewählte Luft gereinigt und getrocknet. Durch die Trocknung der schwül-feuchten Luft wird auch bei geringen Temperaturunterschieden ein angenehmes Raumklima erzeugt.

• Halten Sie während des Kuhlbetriebes alle Türen und Fenster geschlossen.

• Volte Luftleistung an allen drei Öffnungen wird nur mit drei angeschlossenen Kaltluftrohren erreicht.

• Verwendung des Ausblaskanals (Art.- Nr. 40040-32500) ist nicht zulässig.

• Im Heizbetrieb Geblasestufe „hoch“ nur zum schellen Aufheizen benutzen, im Dauerbetrieb auf Geblasestufe „mittel“ oder „niedrig“ stellen.

Vor Inbetriebnahme unbedingt Gebrauchsanweisung und „Sicherheitshinweise" beachten! Der Fahrzeugalter ist damit verantwortlich, dass die Bedienung des Gerätes ordnungsgemäß erfolgen kann.

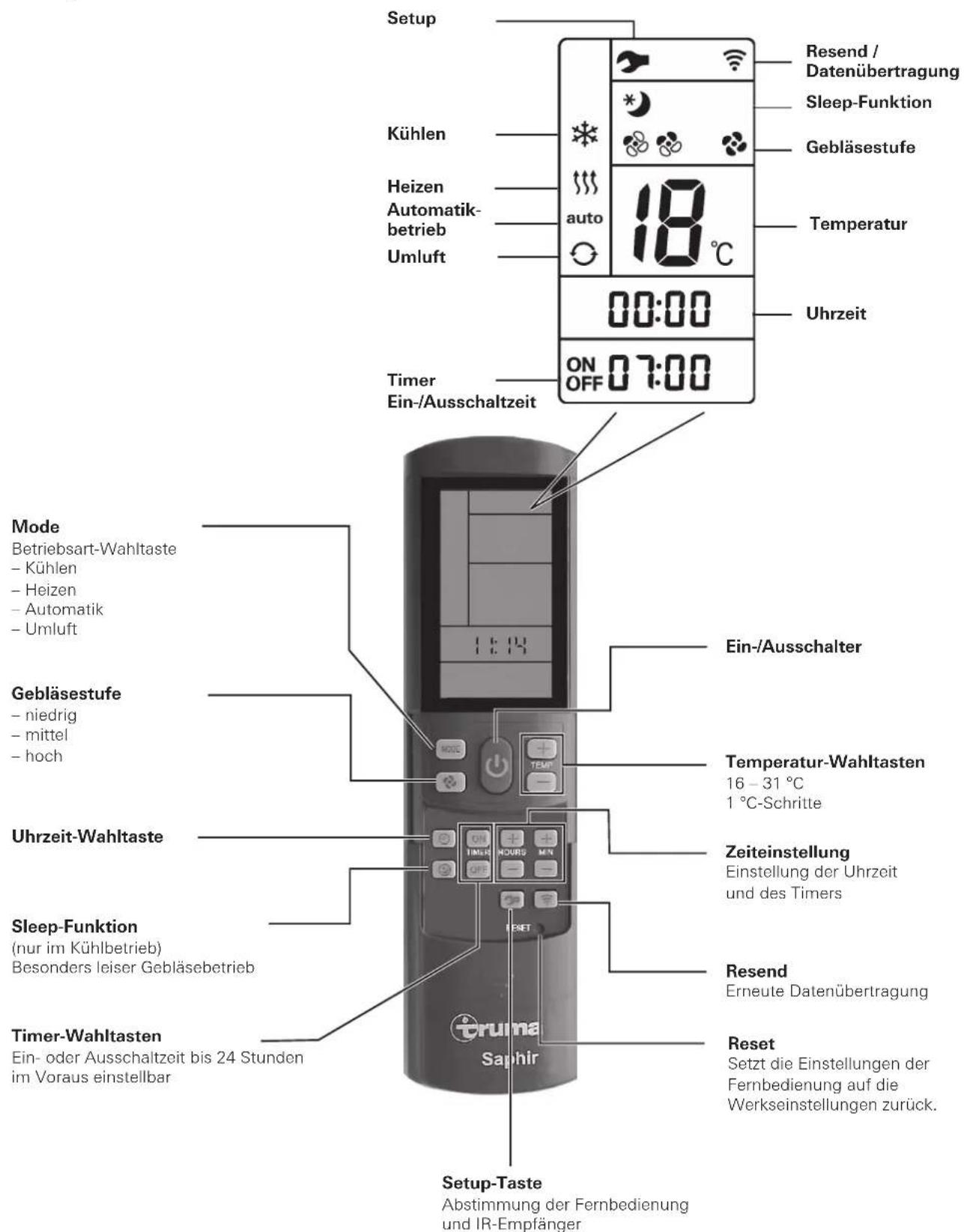

Fernbedienung

Die im Display angezeigten Symbole werden je nach Einstellung sightbar.

Mit einem mobilen Endgerät und der Truma App konnen Gebrauchsanweisungen im offline Modus angesehen den. Die Gebrauchsanweisungen werden einmalig bei behender Funkverbindung heruntergeladen und auf dem ilem Endgerät gespeichert.

IR-Empfänger und Manuell Ein / Aus

Am IR-Empfänger befindet sich ein zusätzlicher Tastschalter (m), mit dem das Gerät (z. B. mit einem Kugelschreiber) auch ohne Fernbedienung ein- oder ausgeschaltet werden kann.

Wird das Gerät über diesen Tastschalter eingeschaltet, wird automatisch auf die Werkseinstellungen (Automatikbetrieb, 22^ ) zurück gesetzt.

IR-Empfänger/Funktionsanzeige

Bild 4

LED 1 blau - leuchtet - (Kuhlbetrieb)

LED 1 blau - blinkt - (Kompressoranlauf Kuhlbetrieb)

LED 2 gelb - leuchtet - (Heizbetrieb)

LED 2 gelb - blinkt - (Kompressoranlauf Heizbetrieb)

LED 3 rot - blinkt - (Datum werden übertragen)

LED 3 rot - leuchtet - (Störung)

Rote LED leuchtet

Das Gerät zeigt eine Störung an. Gerät ausschalten, kurze Zeit warten und wieder einschalten. Leuchtet die rote LED weiterhin, wenden Sie sich an den Truma Service.

Inbetriebnahme

Vor dem Einsatz unbedingt daraufuf achten, dass die Absicherung der Stromversorgung des Campingplatzes (230 V/mindestens 6 A) ausreicht.

Umeine ÜberhitzungdesStromeinspeisungskabels für das Freizeitfahrzeug (Mindestquerschnitt 3 × 2.5 ~mm^2 ) zu vermeiden, muss die Kabeltrommel vollständig abgewickelt werden.

Zum Ausführren der einzelnen Schaltbefehe ist die Fernbedienung immer auf den Infrarot-Empfänger zu halten.

Vor dem ersten Einschalten muss die Fernbedienung auf den IR-Empfänger abgestimmt werden.

-Batterien einlegen (Polung beachten)
- Setup-Symbol blinkt
(wenn das Symbol nicht blinkt, Reset durchfuhren)
Fernbedienung auf den IR-Empfänger richten
- die Setup-Taste drucken und gedrückt halten
- wenn die rote LED im IR-Empfänger blinkt, Setup-Taste loslassen.

Die Fernbedienung ist auf den IR-Empfänger abgestimmt, das Setup-Symbol erlischt und das Klimasystem startet im Umluftbetrieb, Geblasestufe niedrig, kein Timer gesetzt.

Einschalten

Mit Taste „Ein-/Ausschalter" der Fernbedienung das Klimasystem einschalten. Die zuletzt gewählten Einstellungen werden übernommen.

Nach dem Einschalten lauft das Umluftgeblase. Der Kompressor schaltet sich spätestens nach 3 Minuten zu, glaue (Kühlen) / gelbe (Heizen) LED blinkt.

Temperatur

Bei Bedarf mit „Temperatur-Wahltasten“ die gewünschte Raumtemperatur mit „+“ und „-“ verändern.

Mode

Die gewünschte Betriebsart durch ein- oder mehrmaliges Drucken der Taste „MODE" auswahlen.

• Kühlen
  -Heizen

• Automatik (Kuhl- oder Heizbetrieb abhängig von der eingestellen Raumtemperatur)

• Umluft

Ist im Kuhlbetrieb die auf der Fernbedienung eingestellte Raumtemperatur erreicht, schaltet der Kompressor ab, die blaue LED im IR-Empfänger erlischt. Das Umluftgeblase lauft zur Ventilation weiter. Wird die eingestellte Raumtemperatur übersritten, schaltet das Gerät automatisch wieder auf Kuhlbetrieb.

Ist im Heizbetrieb die auf der Fernbedienung eingestellte Raumtemperatur erreicht, schaltet der Kompressor ab, die gelbe LED im IR-Empfänger erlischt. Das Umluftgeblase lauft zur Ventilation weiter. Wirde die eingestellte Raumtemperatur untersritten, schaltet das Gerät automatisch wieder auf Heizbetrieb.

Heizen unter 4^ Außentemperatur ist nicht möglich.

Zwischen 4^ und 7^ schaltet das Gerat kurzzeitig in Abtauvorgänge. Über 7^ ist ein Heizbetrieb ohne Einschränkung gewährleistet.

Um eine möglichst effektive Aufheizung des Innenraums

bei niedrigen Temperatures zu erreichen, lauft das Klimasystem bei Raumtemperaturen unter 12^ in der Geblasestufe „niedrig". Sobald 12^ erreicht sind, wechselt das Klimasystem automatisch in die an der Fernbedienung eingestellte Geblasestufe.

Im Automatikbetrieb wird je nach Raumtemperatur der Kuhl- oder Heizbetrieb, sowie die Geblasestufe automatisch gewählt.

Im Umluftbetrieb wird die Innenluft umgewälzt und durch die Filter gereinigt. Es leuchten keine LED's im IR-Empfänger.

Gebäse

Die gewünschte Geblasestufe durch ein- oder mehrmaliges Drucken der Taste „Geblasestufe" auswahlen.

Geblasestufe (im Automatikmode ohne Funktion):

-niedrig
-mittel
- hoch

Sleep-Funktion

Bei der „Sleep-Funktion" (nur im Kuhlbetrieb) lauf das Innengeblase mit niedriger Drehzahl und deshalb besondere leise.

Ausschalten

Zum Ausschalten „Ein-/Ausschalter" auf der Fernbedierung drücken. Die Fernbedienung und das Gerät werden abgeschelt.

Wird das Klimasystem wieder eingeschaltet, so blinkt die

blae / gelbe LED. Es lauft das Umluftgeblase, der Kom

pressorschaltet sich spatestens nach 3 Minuten zu.

Uhrzeit

,Uhrzeit-Wahltaste" drucken und mit den Tasten „Zeiteinstellung" aktuelle Uhrzeit einstellen.

Die Uhrzeit wird immer im Display angezeigt.

Nach Batteriewechsel oder Zeitumstellung muss die Uhrzeit erneut eingestellt werden.

Timer ON / OFF

Mit der integrierten Schaltuhr kann die Ein-/Ausschaltzeit für das Klimasystem ab der aktuellen Uhrzeit für mindestens 15 Minuten bis maximal 24 Stunden im Voraus eingestellt werden.

Zum Programmieren das Gerät mit der Fernbedienung einschalten.

Die gewünschte Betriebsart und Raumtemperatur einstellen.

Danach mit „TIMER-Wahltasten“ TIMER ON oder TIMER OFF wahlen. Mit den Tasten „Zeiteinstellung“ die gewünschte Ein-/Ausschaltzeit einstellen (15 Minuten - 24 Stunden) und mit TIMER ON bzw. TIMER OFF bestätigen.

Erneutes Drücken der entsprechenden Timertaste deaktiviert die Timer-Funktion.

Reset

Setzt durch Drücken (z. B. mit einem Kugelschreiber) die Einstellungen der Fernbedienung auf die Werkseinstellungen zurück. Setup-Symbol blinkt.

Resend

Die letzten Einstellungen werden nochmals gesendet.

Setup

Abstimmung der Fernbedienung auf das Klimasystem, das aktuell betrieben werden soll. Einstellungen werden auf „Umluft“, Gebläsestufe niedrig, kein Timer gesetzt.

Wartung

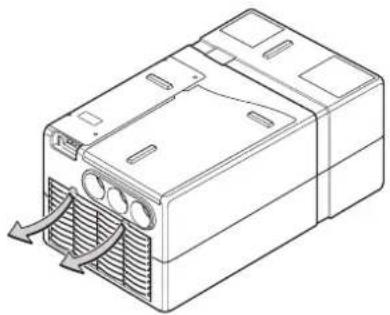

An der Geräte-Vorderseite befinden sich je ein Flusenfilter (n) und ein Partikelfilter (p) zur Reinigung der Raumluft.

Bild 5

Der Flusenfilter (n) muss in regelmäßigen Abständen, mindestens jedoch 2 mal im Jahr gereinigt und bei Bedarf gewechselt werden (Art.-Nr. 40090-64600).

Den Partikelfilter (p) empfehlen wir jährlich zu Beginn der Saison zu wechseln (Art.-Nr. 40090-58100).

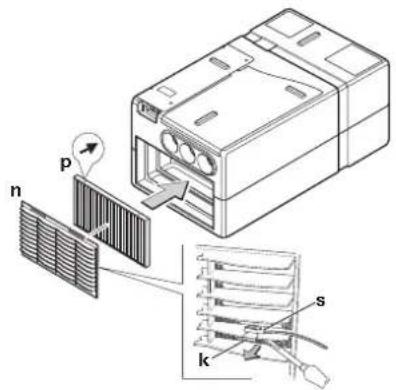

Zum Wechseln der Filter die Kaltrluftrohe vorher abziehen. Vor dem Entfernen des Flusenfilters (n) die Klammer (k) und den Sensor (s) mit Hilfe eines flachen Schraubendrethers loseen. Den Flusen filter (n) an der oberen Kante an den Aussparungen leicht nach vorne ziehen und nach offen hereausnahmen. Den Partikelfilter (p) anschließend nach vorne Herausnahmen. Klammer und Sensor beim Zusammenbau an gleicher Position wieder befestigen.

Bild 6

Beim Einbau des Partikelfilters (p) müssen die aufgedruckten Pfeile zum Gerät zeigen - sie symbolisieren die Störungsrichtung der Umluft. Das Gerät niemals ohne Filter betreiben. Ohne Filter kann der Verdampfer verschmutzen, was wiederum die Leistung des Gerätes beeinträchtigt!

Unter dem Fahrzeugboden befindet sich der Kondenswasserablauf. Damit das Kondenswasser frei ablaufen kann, ist regelmäßig zu prufen, ob der Ablauf frei von Schmutz, Laub oder Ahnlichem ist. Wird dies nicht beachtet, kann Kondenswasser in das Fahrzeug gelangen!

Fehlersuche

Ist die Reisemobil-/Wohnwagen-Zuleitung 230 V korrekt angeschlossen und sind die Sicherungen und Schutzschalter in Ordnung?

Fehler Ursache / Maßnahme

Gerat kuhl nicht - Abtauvorgang lauft / Warten bis Abtauvorgang beendet ist.

Die auf der Fernbedienung eingestellte Temperatur ist erreicht / Temperatur auf der Fernbedienung niedriger einstellen als die Raumtemperatur.

Gerat heizt nicht - Abtauvorgang lauft (Außentemperatur zwischen 4^ - 7^ ) / Geblase niedriger einstellen

-AuBentemperatur unter 4^

Gerat kuhl't ungenü
gend oder gar nicht

-Filterverschmutzt/Filter wechseln

Feuchtigkeit an den Kaltluftrohren

-Luftwege auBen verschmutzt,
versperrt / Luftwege freilegen

Fernbedienung Funktioniert nicht

• Hohe Luftfeuchtigkeit / Fenster und Turen schlieben und Gebäsestufe hoch wahlen

Gerat reagiert nicht auf Fernbedienungsbefehle

• Batterien der Fernbedienung überprüfen / Batterien gegeben falls tauschen

• Überprüfen ob sich zwischen Fernbedietenung und IR-Empfänger Hindernisse befinden / Hindernisse gegebenenfalls beseitigen

• Ist die Fernbedienung auf den IR-Empfänger abgestimmt / Fernbedienung auf den IR-Empfänger abstimmen

Sollten diese Maßnahmen nicht zur Störungsbehebung führen, wenden Sie sichitte an den Truma Service.

Batteriewechsel der IR-Fernbedienung

Verwenden Sieitte nur auslaufsichere Micro-Batterien, Typ LR 3,AM4,AAA,MN 2400 (1,5V).

Auf der Rückseite der Fernbedienung befindet sich das Batteriefach.

Beim Einsetzen neuer Batterien Polarität Plus / Minus beachten!

Bild 7

Leere, verbrauchte Batterien konnen auslaufen und die Fernbedienung beschädigen! Entfernen Sie die Batterien, wenn die Fernbedienung über einen längeren Zeitraum nicht benutzt wird.

Beim Entfernen der Batterien bleibt die Abstimmung zwischen Fernbedienung und Klimasystem erhalten.

Kein Garantieanspruch für Schäden durch ausgelaufene Batterien.

Entsorgung

Vor dem Entsorgen einer defekten Fernbedienung unbedingt die Batterien entfernen und korrekt entsorgen.

Das Gerat ist gemäß den administrativen Bestimmungen des jeweiligen Verwendungslandes zu entsorgen. Nationale Vorschriften und Gesetze (in Deutschland ist dies z. B. die Altfahrzeug-Verordnung) müssen beachtet werden.

Zubehör

Schalldampfer zur Montage in das Kaltluftrohr, zur zusätzlichen Geräuschreduzierung innerhalb des Wohnraumes. (Art.-Nr. 40090-00038).

Bild 8

Die flexible Raumluftan saugung erhögt die Montage des Klimasystemes in einen vom Innenraum abgeschlossenen Raum (z. B. Zwischenboden oder Heckgarage) und vermeidet das Ansaugen verunreingter Luft. (Art.-Nr. 40090-59100).

Bild 9

Truma CP plus

Digitales Bedienteil Truma CP plus mit Klimaautomatik für die iNet fahigen Truma Heizungen Combi und Truma Klimasysteme Aventa eco, Aventa comfort (ab Seriennummer 24084022 - 04/2013), Saphir comfort RC und Saphir compact (ab Seriennummer 23091001 - 04/2012)

-Funktion Klimaautomatik steuert automatisch Heizung und Klimasystem bis zur gewünschten Temperatur im Fahrzeug

• Erweiterbar mit der Truma iNet Box damit konnen alle TIN-Bus fahigen Truma Geräte auch über die Truma App gesteuet er werden

Bild 10

Truma iNet Box

Die Truma iNet Box zur einfachen Vernetung der Truma Geräte und Steuerung mit Smartphone oder Tablet per App.

Einfacher Einbau und Inbetriebnahme per Truma App

Erweiterbar durch Updatefungtion und damit zukunftssicher

Bild 11

Technische Daten

Ermittelt in Anlehnung an EN 14511 bzw.

Truma-Prüfbedingungen

Bezeichnung

Saphir comfort RC, Komfort-Luftkonditionierer

Anzahl der Baueinheiten

1

Abmessungen (L x B x H)

628 × 400 × 290 mm

Gewicht

ca. 23,5kg

Spannungsversorgung

230V-240V\~,50Hz

Maximale Kühleistung

2,4kW

Heizleistung

1,7 kW

Wirkleistungsaufnahme

0,98 kW

Anlaufstrom

20 A (150 ms)

Stromaufnahme

4,2A/3

Schutzart

IP X5

Enthält vom Kyoto-Protokoll erfasste fluorierte Treibhausgase.

Hermetisch geschlossen

Treibhauspotential (GWP)

1774

CO_2 -Aequivalent

798,3 kg

Kompressoröl

Diamond MA32, 300 cm

Gerausch

je nach Einbausituation

Maximale Neigung des Fahrzeuges während des

Betriebes

5^ / 8%

Einsatzgrenzen

+4°C bis +43°C

• Unter +16^ verhindert im Kuhlbetrieb ein Raumluftsensor den Betrieb des Kompressors.
• Ein Vereisungssensor verhindert unzulässige Eisdlung am Verdampfer.
• Ein Temperaturschalter verhindert zu hohen Strom und zu hohe Temperatur am Kompressor.

E24 10R-040991

Technische Änderungen vorbehalten!

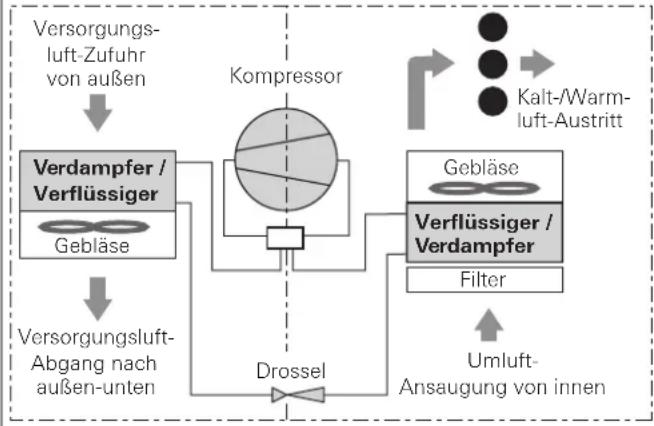

Funktionsschema
Bild 12

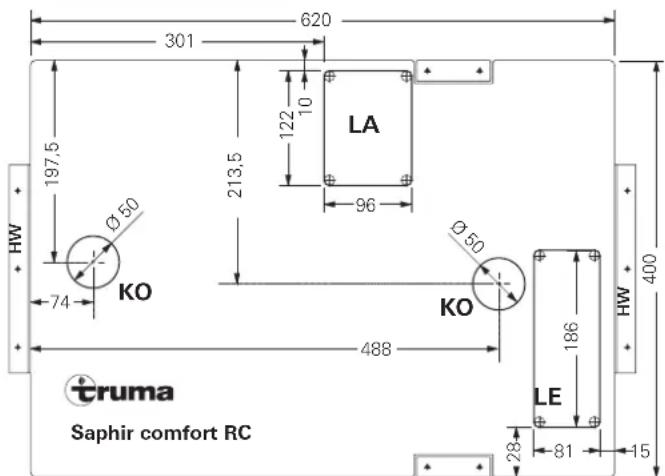

Maße für den Einbau

Maße in mm.

Bild 13

Hersteller-Garantieerklarung (Europäische Union)

1. Umfang der Herstellergarantie

Truma gewährt als Hersteller des Gerätes dem Verbraucher eine Garantie, die etwaige Material- und/oder Fertigungsfehler des Gerätes abdeckt.

These Garantie gilt in den Mitgliedsstaaten der europäischen Union sowie in den Ländern Island, Norwegen, Schweiz und Türkei. Verbraucher ist die natürliche Person, die als erstes das Gerät vom Hersteller, OEM oder Fachhandler erworben hat und es nicht im Rahmen einer gewerblichen oder selbständigen beruflichen Tätigkeit weiterveräußert oder bei Dritten installiert.

Die Herstellergarantie gilt für die oben genannten Mängel, die innerhalb der ersten 24 Monate seit Abschluss des Kaufvertrages zwischen dem Verkauf und dem Verbraucher eintreten. Der Hersteller oder ein autorisierter Servicepartner wird solche Mängel durch Nacherfüllung, das heißt nach seiner Wahl durch Nachbesserung oder Ersatzlieferung, beseitigen. Defekte Teile gehen in das Eigentum des Herstellers bzw. des autorisierten Servicepartners über. Sofern das Gerät zum Zeitpunkt der Mangelanzeige nicht mehr hergestellt wird, kann der Hersteller im Fall einer Ersatzlieferung auch ein ähnliches Produkt liefern.

Leistet der Hersteller Garantie, beginnt die Garantiefrist hinsichtlich der reparierten oder ausgetauchten Teile nicht von neuem, sondern die alte Frist lauft fur das Gerät weiter. Zur Durchführung von Garantiarbeiten sind nur der Hersteller selbst oder ein autorisierter Servicepartner berechtigt. Die im Garantiefall anfallenden Kosten werden direkt zwischen dem autorisierten Servicepartner und dem Hersteller abgerechnet. Zusätzliche Kosten aufgrund erschwerter Aus- und Einbaubedingungen des Gerätes (z. B. Demontage von Möbel-oder Karosserieteilen) sowie Anfahrstkosten des autorisierten Servicepartners oder Herstellers konnen nicht als Garantieleistung anerkannt werden.

Weitergehende Ansprüche, insbesondere Schadensersatzansprüche des Verbrauchers oder Dritter, sind ausgeschlossen. Die Vorschriften des Produktthaftungsgesetzes bleiben unberührt.

Die geltenden gesetzlichen Sachmangelansprüche des Verbrauchers gegenüber dem Verkauf im jeweiligen Erwerbsland bleiben durch die freiwillige Garantie des Herstellers unberührt. In einzelnen Ländern kann es Garantien geben, die durch die jeweiligen Fachhandler (Vertragshandler, Truma Partner) ausgesprochen werden. Diese kann der Verbraucher direkt über seinen Fachhandler, bei dem er das Gerät gekauft hat, abwickeln. Es gelten die Garantiebedingungen des Landes, in dem der Ersterwerb des Gerätes durch den Verbraucher erfolgt ist.

2. Ausschluss der Garantie

Der Garantieanspruch besteht nicht:

• infolge unsachgemäß, ungeeigneter, fehlerhafter, nachlässiger oder nichtbestimmungsgemäßer Verwendung des Geräts,

• infolge unsachgemäßer Installation, Montage oder Inbetriebnahme entgegen der Gebrauchs- und Einbauanweisung,

• infolge unsachgemäßem Betrieb oder Bedienung entgegen der Gebrauchs- und Einbauanweisung, insbesondere bei Missachtung von Wartungs-, Pflege- und Warnhinweisen,

• wenn Installationen, Reparaturen oder Eingriffe von nicht autorisierten Partnern durchgeführt werden,

• für Verbrauchsmaterialien, Verschleißsteile und bei natürlicher Abnutzung,

• wenn das Gerät mit Ersatz-, Ergänzungsd oder Zubehörteilen versehen wird, die keine Originalteile des Herstellers sind oder vom Hersteller nicht freiagegeben worden sind. Dies gilt insbesondere im Fall einer vernetzten Steuerung des Gerats, wenn die Steuergeräte und Software nicht von Truma freiagegeben wurden oder wenn das Truma Steuergeät (z. B. Truma CP plus, Truma iNetBox) nicht ausschließlich für die Steuerung von Truma Geräten oder von Truma freiagegebenen Geräten verwendet wird,

• infolge von Schaden durch Fremdstoffe (z. B. Ole, Weichmacher im Gas), chemische oder elektronchemische Einflusse im Wasser oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist (z. B. chemische Produkte, entflammbare Stoffe, ungeeignete Reinigungsmittel), - infolge von Schaden durch anormale Umwelt- oder sich fremde Betriebsbedingungen,

• infolge von Schäden durch höhere Gewalt oder Naturkatastrophen, sowie durch andere Einflüsse, die nicht von Truma zu verantworten sind.

• infolge von Schäden, die auf unsachgemäßen Transport zureckzuführten sind,

• infolge von Veränderungen am Gerät einschließlich an Erssatz-, Ergänzungsa oder Zubehörteilen und deren Installation, insbesondere der Abgasführung oder am Kamin durch den Endkunden oder durch Dritte.

3. Geltendmachung der Garantie

Die Garantie ist bei einem autorisierten Servicepartner oder beim Truma Servicezentrum geltend zu machen. Alle Adressen und Telefonnummern finden Sie unter www.truma.com im Bereich „Service".

Die Anschrift des Herstellers lautet:

Truma Geratetechnik GmbH & Co. KG
Truma Servicezentrum

Wernher-von-Braun-Straße 12

85640 Putzbrunn, Deutschland

Um einen reibungslosen Ablauf zu gewährleisten, bitten wir bei Kontaktaufnahme die folgenden Informationen bereit zu halten:

-detaillierte Mangelbeschreibung
- Seriennummer des Gerätes
- Kaufdatum

Der autorisierte Servicepartner oder das Truma Servicezentrum legen jeweils die weitere Vorgehensweise fest. Um eventuelle Transportschäden zu vermeiden, damit das betroffene Gerät nur nach vorheriger Rücksprache mit dem autorisierten Servicepartner oder dem Truma Servicezentrum versendet werden.

Wenn der Garantiefall vom Hersteller anerkannt wird, übernimmt der Hersteller die Transportkosten. Liegt kein Garantiefall vor, wird der Verbraucher entsprechend informiert und die Reparatur- und Transportkosten gehen zu seinen Lasten. Von Einsendungen ohne vorherige Rücksprache bitten wir abzusehen.

Table of contents

Truma Geratetechnik GmbH & Co. KG

Truma Servicezentrum

Wernher-von-Braun-Strasse 12

Truma Geratetechnik GmbH & Co. KG

Truma Servicezentrum

Wernher-von-Braun-Straße 12

Truma Geratetechnik GmbH & Co. KG

Truma Servicezentrum

Wernher-von-Braun-Straße 12

85640 Putzbrunn, Germania

Afstandsbediening werkt nicht

• Batterijen van de afstandsbedie
  ning controleren / Vervang evt.
  de batterijen

Apparaat reageert nicht op opdrachten van de afstandsbediening

Truma Geratetechnik GmbH & Co. KG

Truma Servicezentrum

Wernher-von-Braun-Straße 12

Truma Geratetechnik GmbH & Co. KG

Truma Servicezentrum

Wernher-von-Braun-Straße 12

85640 Putzbrunn, Tyskland

IR-mottagare/funktionsindikering 54

Röd lysdiod lyser 54

Idrifterange 54

Inkoppling 54

Temperatur 54

Lage 54

Flakt 54

Sleep-funktion 54

Avstangning 54

Klocka 54

Timer ON/OFF 55

Reset 55

Resend 55

Setup 55

Underhäll 55

Felsokning 55

IR-mottagare / funktionsindikering

Bild 4

LED 1bla-lyser-(kyldrift)
LED 1 blä - blinkar - (kompressorstart kyldrift)

LED 2 gul - lyser - (värmedrift)

LED 2 gul - blinkar - (kompressorstart varmedrift)

LED 3 röd - blinkar - (data überfors)

LED 3 rdd - lyser - (fel)

Röd lysdiod lyser

Truma Geratetechnik GmbH & Co. KG

Truma Servicezentrum

Wernher-von-Braun-Straße 12

85640 Putzbrunn, Tyskland

DE Bei Störungen wenden Sie sichitte an das Truma Servicezentrum oder an einen unserer autorisierten Servicepartner (siehe www.truma.com).

Für eine rasche Bearbeitung halten Sieitte Gerätotyp und Seriennummer (siehe Typenschild) bereit.
