BRUKSANVISNING Origo 3000 DOMETIC

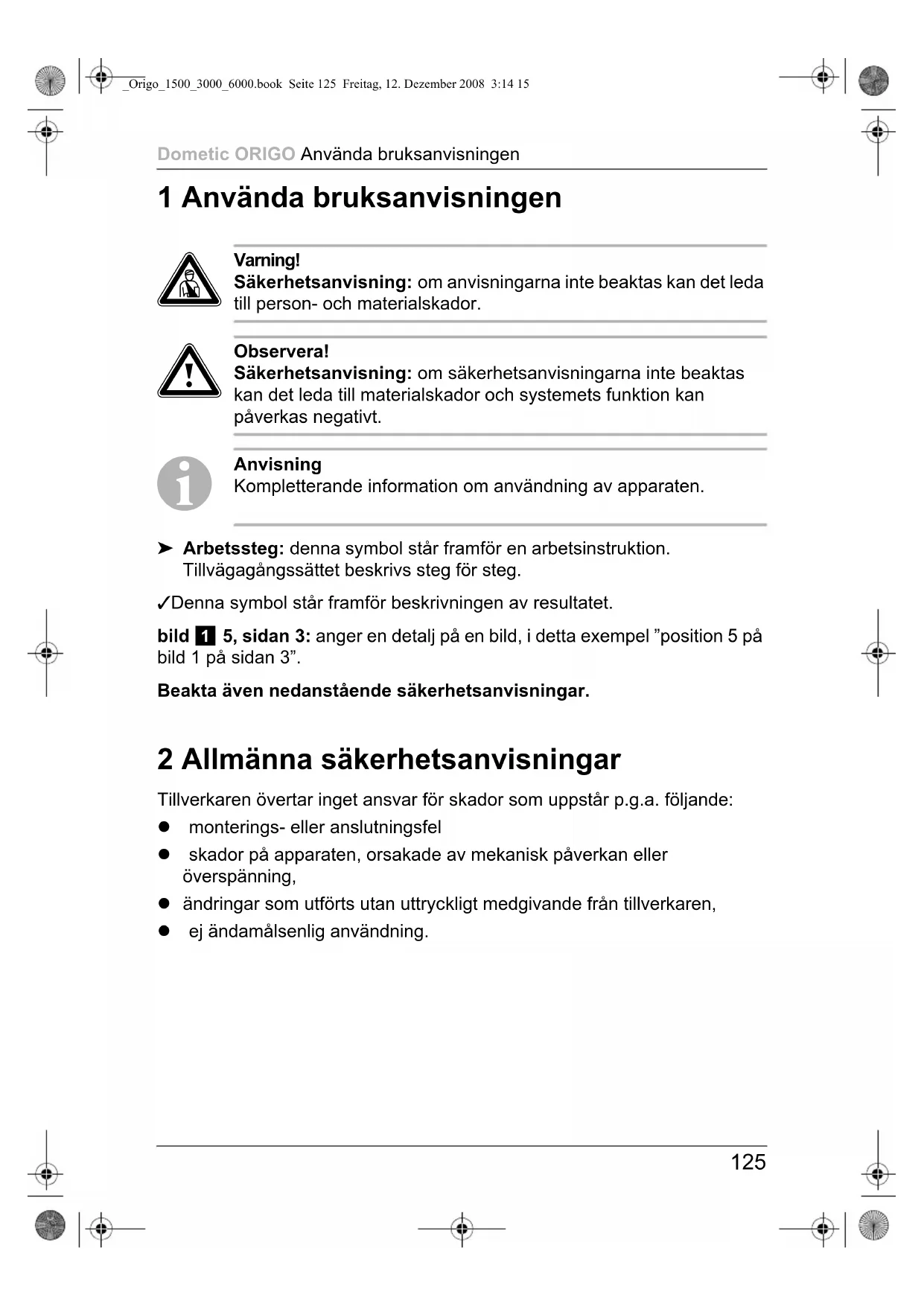

1 Använda bruksanvisningen

Varning! Säkerhetsanvisning: om anvisningarna inte beaktas kan det leda till person- och materialskador.

Observera! Säkerhetsanvisning: om säkerhetsanvisningarna inte beaktas kan det leda till materialskador och systemets funktion kan påverkas negativt.

Anvisning Kompletterande information om användning av apparaten. ➤ Arbetssteg: denna symbol står framför en arbetsinstruktion. Tillvägagångssättet beskrivs steg för steg. ✓ Denna symbol står framför beskrivningen av resultatet. bild 1 5, sidan 3: anger en detalj på en bild, i detta exempel ”position 5 på bild 1 på sidan 3”. Beakta även nedanstående säkerhetsanvisningar. 2 Allmänna säkerhetsanvisningar Tillverkaren övertar inget ansvar för skador som uppstår p.g.a. följande: z monterings- eller anslutningsfel z skador på apparaten, orsakade av mekanisk påverkan eller överspänning, z ändringar som utförts utan uttryckligt medgivande från tillverkaren, z ej ändamålsenlig användning. _Origo_1500_3000_6000.book Seite 125 Freitag, 12. Dezember 2008 3:14 15Allmänna säkerhetsanvisningar Dometic ORIGO

2.1 Allmänna säkerhetsanvisningar

z Använd endast denaturerad alkohol. Använd aldrig andra sorters bränsle som t.ex. bensin, diesel, metanol, propan eller tändvätska för träkol. z Kvävningsrisk! Se alltid till att platsen där apparaten ska användas är väl ventilerad. z Se till att det finns en brandsläckare, klass A (för bränder som involverar alkohol) inom räckhåll. Brandsläckaren ska vara kontrollerad av behörig person. z Personer, som på grund av nedsatt fysisk, sensorisk eller mental förmåga inte kan använda anordningen på ett säkert sätt, ska endast använda den under uppsikt av en annan, vuxen person som har kännedom om både apparaten och riskerna som är förbundna med den.

z Använd endast köket för avsett ändamål.

2.2 Säkerhetsåtgärder vid hantering av denaturerad

z Förvara inte antändliga material och vätskor i närheten av värmaggregat, spritkök (o.dyl.) eller andra värmekällor. z Förvara spriten i lämpliga behållare och på säkert avstånd från köket. z Undvik gnistbildning och öppna lågor där spriten förvaras eller fylls på i behållaren. z Fyll aldrig på behållaren när den sitter i köket. Häll aldrig bränsle genom brännaröppningarna upptill på köket (bild 1, sida 2). z Överfyllnad, utspilld sprit och heta föremål innebär brandrisk och risk för allvarliga brännskador. z Denaturerad alkohol brinner med nästan osynlig låga; det kan därför uppstå mycket farliga situationer redan innan man blir medveten om faran. _Origo_1500_3000_6000.book Seite 126 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Allmänna säkerhetsanvisningar

z Torka genast upp utspilld sprit; på så sätt förhindrar man att det börjar brinna okontrollerat. z Rök inte under hanteringen med sprit eller när köket används. z Fyll endast på behållaren till angiven max. mängd. Spriten expanderar i behållaren när den värms upp. För stor spritmängd kan leda till att det börjar brinna okontrollerat i köket.

2.3 Säker användning

z Använd långa tändstickor eller långa tändare för att tända brännaren. Dra snabbt undan handen när brännaren har tänts. z Använd lämplig klädsel när du hanterar med köket. Bär inte vida klädesplagg som kan fatta eld.

z Låt köket svalna till omgivningstemperatur innan du tar i det. z Se till att det inte finns stekfett, olja, alkoholiska lösningar, plastmaterial eller andra antändliga material (t.ex. gardiner, handdukar, köksredskap) i närheten. z Använd inte kastruller eller stekpannor som är större än 23 cm. z Se till att kastrullerna och stekpannorna står säkert på köket när det används. Vi rekommenderar att kastrullhållare används (bild 2 2, sida 2, tillbehör). z Var försiktig vid uppvärmning av stekfett eller olja. Stekfett och olja börjar brinna vid hög värme. z Använd endast torra grytlappar för att förhindra ångbildning. Använd inte handdukar eller liknande material som kan fatta eld. z Låt aldrig köket stå utan uppsikt när det används. Innehållet i kastrullen kan koka över och orsaka rök och brand. z Ställ brännarens reglage (bild 2 1, sida 2) på ”av”-läget innan kastrullen tas bort från köket. z Använd aldrig spritköket som värmekälla. _Origo_1500_3000_6000.book Seite 127 Freitag, 12. Dezember 2008 3:14 15Leveransinnehåll Dometic ORIGO

3 Leveransinnehåll z Kök z Skydd per behållare z Endast för 6000 och 6200: Hållare 4 Tillbehör 5 Ändamålsenlig användning Dometic ORIGO-kök är avsedda att användas i fordon och på båtar. 6 Teknisk beskrivning

Spisarna och ugnarna är tillverkade i rostfritt stål och fungerar enligt absorptionsprincipen. Behållaren rymmer 1,2 l. Denaturerad alkohol används som bränsle. Spriten absorberas av ett icke-antändligt material i behållaren. Köken har inga bränsleventiler eller bränsleledningar som kan bli otäta. De har inga komponenter som kräver regelbundet underhåll. Beskrivning Artikelnummer

Det finns olika varianter av köken. z 1500: enkelbrännare z 3000: dubbelbrännare z 6000: dubbelbrännare med extra ugn z 6100: ugn utan spsihäll för inbyggnad z 6200: ugn utan spishäll, kan kombineras med 3000 Artikelnumret finns på typskylten.

6.3 Reglage, tillbehör

Reglage och tillbehör för användning med denaturerad alkohol (bild 2, sida 2): Reglage på Origo 6000 och 6200 (bild 3, sida 3): Nr Beskrivning 1 Reglage – ”0”: brännaren stängd – ”4”: brännaren öppen 2 Kastrullhållare (tillbehör) Nr Beskrivning 1 Brännaröppning spishäll 2 Reglage för reglering av spis 3 Låsanordning 4 Reglage för reglering av ugn – ”0”: brännaren stängd – ”4”: brännaren öppen 5 Ugnstermometer 6 Spärr för spishäll _Origo_1500_3000_6000.book Seite 129 Freitag, 12. Dezember 2008 3:14 15Montera köket Dometic ORIGO

Reglage på Origo 6100 (bild 4, sida 3): 7Montera köket Ugnen (1500/3000) kan sättas in i kökets arbetsbänk. Ställ in Origo 6000 – 6200 i köket.

7.1 Välja installationsplats

Observera följande anvisningar när du väljer installationsplats: z Utrustningen ska ställas upp på en väl ventilerad plats. z Undvik luftdrag på installationsplatsen. Om köket monteras i en öppen styrhytt, eller på ett annat öppet område, ska ett extra vindskydd monteras. z Använd inte utrustningen i utrymmen där det föreligger explosionsrisk. z Bredvid sidoväggarna ska det finnas minst 50 mm fritt utrymme och avståndet till oisolerade ytor ovanför spishällen ska vara minst 750 mm. z Om hållare används (tillbehör för 1500 och 3000) se till att spisen kan svänga fritt. z 6000, 6200: det fria utrymmet bakom spisen måste vara minst 100 mm och avståndet till oisolerade ytor ovanför ugnen måste vara minst 750 mm. z 6000, 6200: se till att det finns tillräckligt utrymme för hållarnas svängområde. Nr Beskrivning 1 Reglage för reglering av ugn – ”0”: brännaren stängd – ”4”: brännaren öppen 2 Ugnstermometer _Origo_1500_3000_6000.book Seite 130 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Montera köket

7.2 Installera köket (bild 5, sida 4)

Varning – risk för skador på utrustningen! Innan hålen borras: se till att inga kablar eller andra komponenter på fordonet kan skadas av borrning, sågning och filning. Om hållarna inte ska användas: ➤ Borra igenom markeringarna nedtill på spishällen. ➤ Sätt in köket (spishällen) genom hålen. Tillverkaren rekommenderar att hållare används för montering av ORIGO 1500 eller 3000 (tillbehör). Montering av hållarna: ➤ Sätt fast hållarens sidoplattor (1) nedtill på spishällen (3) med medföljande skruvar och bultar.

Observera Fästarmarna (2) kan vändas så att spishällen (3) kan sänkas framåt eller bakåt. ➤ Innan fästarmarna (2) monteras: sätt fast dem på hållarnas sidoplattar (1) för att testa vilket alterantiv som passar bäst på din båt. När hållarna är i det nedre läget måste spishällen fällas upp till lodrätt läge för att bränslebehållarna ska kunna tas bort för påfyllning. Installationen måste göras enligt bild 5, sida 4. ➤ Placera fiberbrickorna (4) med runda hål på fästarmarna (2). ➤ Lyft spishällen till rätt position. ➤ Placera fiberbrickorna (5) med ovala hål på fästarmarna på sidorna (2). ➤ Fäst skruvarna (6). ➤ Justera skruvarna. ➤ En brandsläckare klass B-1 ska finnas inom räckhåll. _Origo_1500_3000_6000.book Seite 131 Freitag, 12. Dezember 2008 3:14 15Montera köket Dometic ORIGO

7.3 Installera Origo 6000 och 6200 (bild 6, sida 4)

Varning – risk för skador på utrustningen! Innan hålen borras: se till att inga kablar eller andra komponenter på fordonet kan skadas av borrning, sågning och filning. ➤ Bestäm svängpunkternas position genom att placera spisen i önskad position. ➤ Fäll upp spishällen. ➤ Markera fästpunkterna genom hålen på hållarnas sidoplattor (1). ➤ Ta bort spisen. ➤ Fäst fästarmarna (2) med de borttagna fiberbrickorna och skruvarna. ➤ Sätt en fiberbricka med runt hål (4) på varje fästarm (2). ➤ Lyft upp spisen mellan fästarmarna (2) så att hållarnas sidoplattor hakar fast på fästarmarna (2). ➤ Låt spishällen vara uppfälld och sätt fiberbrickorna med ovala hål (4) på fästarmen (2). Se till att de sitter fast ordentligt på fästarmarna (2) och inte kan börja rotera. ➤ Sätt på stålbrickor (5) och skruvar (6) och dra åt. ➤ Justera skruvarna. ➤ En brandsläckare klass B-1 ska finnas inom räckhåll.

Varning – risk för skador på utrustningen! Innan hålen borras: se till att inga kablar eller andra komponenter på fordonet kan skadas av borrning, sågning och filning. ➤ Gör ett hål med följande mått (BxHxD): 490x530x400mm. ➤ Sätt in ugnen i öppningen. ➤ Sätt fast ugnen. ➤ En brandsläckare klass B-1 ska finnas inom räckhåll. _Origo_1500_3000_6000.book Seite 132 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Använda köket

8.1 Fylla på denaturerad alkohol

Varning! Risk för personskador! Häll aldrig bränsle genom brännaröppningarna upptill på köket (bild 1, sida 2). Överfyllnad, utspilld sprit och heta föremål innebär brandrisk och risk för allvarliga brännskador.

Observera Om ugnen monteras med hållarna är i det nedre läget måste spishällen fällas upp till lodrätt läge för att bränslebehållarna ska kunna tas bort för påfyllning. ➤ Se till att alla brännare är avstängda: ställ knappen på ”0”. Annars kan spishällen inte öppnas. ➤ Se till att köket har svalnat så att det har rumstemperatur. ➤ Dra fram underkanten av spishällen lite och tryck samtidigt på spärren (bild 7, sida 5). ➤ Lyft upp spishällen. ➤ Kontrollera behållarens öppning så att det inte finns någon låga eller glöd. ➤ Ta ut behållaren. ➤ Håll behållaren nedåtlutande (bild 8, sida 5). ➤ Fyll på denaturerad alkohol i behållaren genom trådgallret. Fyll aldrig på mer än 1,2 l. ➤ Kontrollera bränslenivån genom att luta behållaren vertikalt (bild 9, sida 5). Håll den i detta läge i 20 sekunder för att säkerställa att inte för mycket bränsle har fyllts på. Om det finns för mycket bränsle i behållaren rinner det ut nu. ✓ Max. nivån har nåtts när bränslet syns nedtill i öppningen.

Observera Köket fungerar som det ska även om man inte fyller på max. mängd. _Origo_1500_3000_6000.book Seite 133 Freitag, 12. Dezember 2008 3:14 15Använda köket Dometic ORIGO

➤ Torka bort utspilld sprit från behållarens utsida. ➤ Sätt tillbaka behållaren. ➤ Stäng spishällen. Reglagen måste vara i ”0”-läget; annars kan spishällen inte fällas in. ✓ Spärren hakar fast. ➤ Se till att plattorna täcker brännaröppningarna så att spishällen är jämn.

8.2 Fylla på denaturerad alkohol för ugnen

Varning! Risk för personskador! Häll aldrig bränsle genom brännaröppningarna upptill på ugnen. Överfyllnad, utspilld sprit och heta föremål innebär brandrisk och risk för allvarliga brännskador. ➤ Se till att brännaren är avstängd: ställ knappen på ”0”. ➤ Se till att ugnen har svalnat så att den har rumstemperatur. ➤ Öppna brännarlocket. ➤ Skjut in knappen (bild 0 2, sida 6) och tryck samtidigt på spärren (bild 0 1, sida 6). ➤ Ta ut behållaren. ➤ Kontrollera behållarens öppning så att det inte finns någon låga eller glöd. ➤ Håll behållaren nedåtlutande (bild 8, sida 5). ➤ Fyll på denaturerad alkohol i behållaren genom trådgallret. Fyll aldrig på mer än 1,2 l. ➤ Kontrollera bränslenivån genom att luta behållaren vertikalt (bild 9, sida 5). Håll den i detta läge i 20 sekunder för att säkerställa att inte för mycket bränsle har fyllts på. Om det finns för mycket bränsle i behållaren rinner det ut nu. ✓ Max. nivån har nåtts när bränslet syns nedtill i öppningen. _Origo_1500_3000_6000.book Seite 134 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Använda köket

Observera Ugnen fungerar som den ska även om man inte fyller på max. mängd. ➤ Torka bort utspilld sprit från behållarens utsida. ➤ Sätt tillbaka behållaren. ✓ Spärren hakar fast.

Varning! Risk för personskador! Använd långa tändstickor eller långa tändare för att tända brännaren. Dra genast undan handen när brännaren har tänts. ➤ Ställ knappen på ”4”. ✓ Brännaren är öppen. ➤ Tänd köket genom att hålla en lång tändsticka eller en lång tändare mot brännaröppningen (bild a, sida 6). ➤ Justera lågan så att den inte sträcker sig utanför kastrullens kant. ➤ Välj önskat effektläge med knappen.

Observera Om köket inte har svalnat sedan det senaste användningstillfället kan det hända att brännaren tänds och sedan genast släcks igen. Blås då luft mot brännaröppningen för att skingra ångan. Tänd sedan köket enligt ovanstående beskrivning. _Origo_1500_3000_6000.book Seite 135 Freitag, 12. Dezember 2008 3:14 15Använda köket Dometic ORIGO

Varning! Risk för personskador! Använd långa tändstickor eller långa tändare för att tända brännaren. Dra genast undan handen när brännaren har tänts. ➤ Ställ ugnsknappen på ”4”. ✓ Brännaren är öppen. ✓ Öppna ugnsluckan. ➤ Öppna brännarlocket (bild b 1, sida 6). ➤ Tänd ugnen genom att hålla en lång tändsticka eller en lång tändare mot brännaröppningen (bild b 2, sida 6). ➤ Välj önskat effektläge med ugnsknappen.

Observera Om ugnen inte har svalnat sedan det senaste användningstillfället kan det hända att brännaren tänds och sedan genast släcks igen. Blås då luft mot brännaröppningen för att skingra ångan. Tänd sedan enligt ovanstående beskrivning.

➤ Ställ knappen på ”4”. ✓ Brännaren är stängd. ➤ Vänta ungefär fem sekunder. ➤ Ställ knappen på ”4” för att kontrollera att lågan är släckt. ✓ Brännaren är öppen. ➤ Ställ knappen på ”4”. ✓ Brännaren är stängd. _Origo_1500_3000_6000.book Seite 136 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Rengöring och skötsel

8.6 Skydd för ugnsbehållaren

För att förhindra att den denaturerade alkoholen förångas täcks brännarna över med gummiskydd när köket ska stå oanvänt under längre tid. ➤ Se till att köket har svalnat så att det har rumstemperatur. ➤ Dra fram underkanten av spishällen lite och tryck samtidigt på spärren (bild 7, sida 5). ➤ Lyft upp spishällen. ➤ Placera skyddet över behållarens öppning. ➤ Stäng spishällen. ✓ Spärren hakar fast.

Observera Ta bort skydden innan köket används. 9 Rengöring och skötsel

Observera Använd inga vassa eller hårda föremål för att rengöra köket – det kan skada utrustningen. ➤ Ta bort gallret på kökets ovansida. Dra ut hållaren och lyft upp gallret (bild c, sida 7). ➤ Rengör kökets ovansida. Var särskilt noga med att avlägsna fastsittande stekfett och olja. ➤ 6000: rengör ugnen. Var särskilt noga med att avlägsna fastsittande stekfett och olja. _Origo_1500_3000_6000.book Seite 137 Freitag, 12. Dezember 2008 3:14 15Garanti Dometic ORIGO

10 Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med: z en kopia på fakturan med inköpsdatum, z en reklamationsbeskrivning/felbeskrivning. 11 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När apparaten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. _Origo_1500_3000_6000.book Seite 138 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Teknisk data

12 Teknisk data Med reservation för ev- ändringar i utförandet, tekniska förbättringar och ev. begränsade leveransmöjligheter. Dometic ORIGO kök

Bränntid: ung. 4,5 h Brännareffekt: 2000 W Kokningstid för 1 l vatten: 10 min Behållarvolym: 1,2 l Mått (B x D x H)/mm: Mått med hållare (B x D x H)/mm: 236 x 137 x 262 282 x 228 x 262 464 x 137 x 262 510 x 228 x 262 Vikt: 3,4 kg 6,3 kg Dometic ORIGO ug

Artikelnummer: 958145001 958145010 958145020 Antal brännare: 2 + 1 1 1 Bränntid: ung. 4,5 h ung. 4,5 h ung. 4,5 h Brännareffekt: 2000 W – – Ugnseffekt 1500 W 1500 W 1500 W Kokningstid för 1 l vatten: 10 min – – Behållarvolym: 1,2 l 1,2 l 1,2 l Mått (B x D x H)/mm: Mått med hållare (B x D x H)/mm: 465 x 562 x 335 510 x 562 x 335 510 x 554 x 335
