MANUAL DE USUARIO Origo 3000 DOMETIC

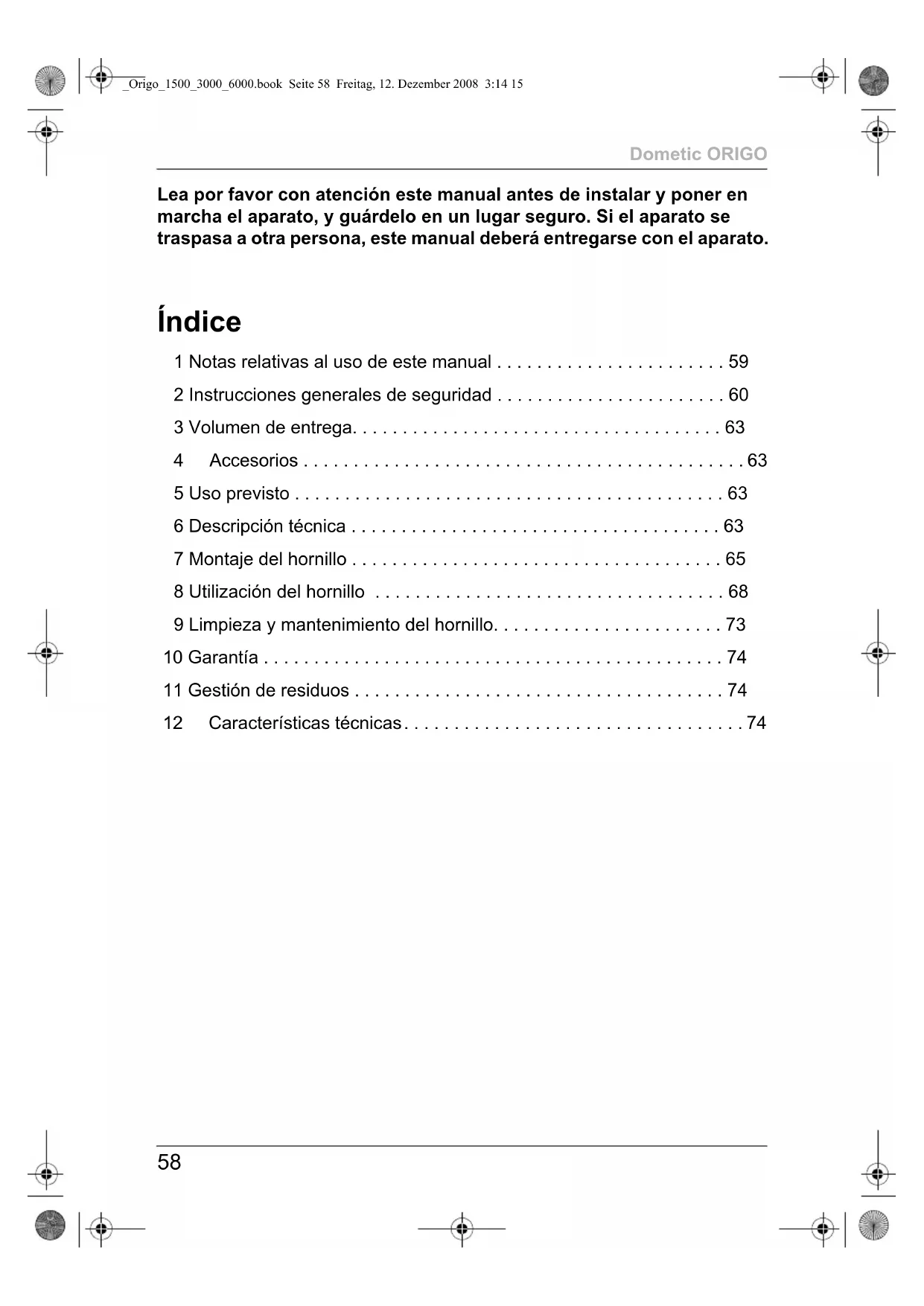

• Lea por favor con atención este manual antes de instalar y poner en marcha el aparato, y guárdelo en un lugar seguro. Si el aparato se traspasa a otra persona, este manual deberá entregarse con el aparato. Índice 1 Notas relativas al uso de este manual p. 59
• 2 Instrucciones generales de seguridad p. 60
• 3 Volumen de entrega p. 63
• 4 Accesorios p. 63
• 5 Uso previsto p. 63
• 6 Descripción técnica p. 63
• 7 Montaje del hornillo p. 65
• 8 Utilización del hornillo p. 68
• 9 Limpieza y mantenimiento del hornillo p. 73
• 10 Garantía p. 74
• 11 Gestión de residuos p. 74
• 12 Características técnicas _Origo_1500_3000_6000.book Seite 58 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Notas relativas al uso de este manual p. 74

1 Notas relativas al uso de este manual

¡Advertencia! Indicación de seguridad: no observar estas indicaciones puede producir daños personales o materiales.

¡Atención! Indicación de seguridad: la no observancia puede producir daños materiales y perjudicar el funcionamiento del aparato.

Nota Información adicional para el manejo de este aparato. ➤ Paso a seguir: este símbolo le indica que debe realizar un paso. Todos los procedimientos necesarios se describen paso a paso. ✓ Este símbolo describe el resultado de un paso realizado. fig. 1 5, página 3: esta indicación hace referencia a un elemento de una figura, en este ejemplo a la “Posición 5 en la figura 1 de la página 3”. Tenga en cuenta también las siguientes indicaciones de seguridad. _Origo_1500_3000_6000.book Seite 59 Freitag, 12. Dezember 2008 3:14 15Instrucciones generales de seguridad Dometic ORIGO

2 Instrucciones generales de seguridad El fabricante no se hace responsable de los daños causados como consecuencia de: z errores de montaje o de conexión, z desperfectos en el aparato debidos a influencias mecánicas o a sobretensiones, z modificaciones realizadas en el aparato sin el expreso consentimiento del fabricante, z utilización del aparato para fines distintos a los descritos en las instrucciones.

2.1 Seguridad general

z Utilice únicamente alcohol desnaturalizado. No utilice otros combustibles como gasolina, diesel, metanol, propano o fluido encendedor de carbón. z ¡Peligro de asfixia! Antes de encender el aparato, asegúrese de que el área esté suficientemente ventilada. z Coloque a su alcance un extintor de incendios de clase A (para fuegos producidos por el alcohol). Asegúrese de que el extintor sea controlado periódicamente por personal cualificado. z Las personas cuyas capacidades físicas, sensoriales o mentales les puedan impedir utilizar de forma segura el aparato no deberán manejarlo sin la supervisión de un adulto responsable.

2.2 Precauciones de seguridad en la manipulación del

z Mantenga las sustancias inflamables lejos de los aparatos de calefacción o cocina y otras fuentes de luz y calor. z Guarde el alcohol en depósitos adecuados y sólo a distancia suficiente del hornillo. z Elimine cualquier fuente de chispas o llama del lugar de almacenamiento del alcohol. z Nunca llene los cartuchos estando estos en el hornillo. Nunca extraiga el combustible por los orificios del quemador de la parte superior del hornillo (fig. 1, página 2). z Un llenado excesivo, el alcohol vertido y los objetos calientes pueden causar quemaduras graves. z El alcohol desnaturalizado se quema produciendo una llama casi invisible, de forma que pueden producirse grandes daños antes de que advierta el peligro.

z Recoja inmediatamente todo el alcohol vertido para evitar una combustión incontrolada. z No fume cuando manipule el alcohol o cuando maneje el hornillo. z No llene el cartucho más allá de su capacidad máxima. Al calentarse, el alcohol se expande en el cartucho. Un llenado excesivo puede causar una combustión incontrolada dentro del hornillo. _Origo_1500_3000_6000.book Seite 61 Freitag, 12. Dezember 2008 3:14 15Instrucciones generales de seguridad Dometic ORIGO

2.3 Manejo seguro del aparato

z Use cerillas largas o mecheros largos para encender el hornillo. Retire rápidamente su mano en cuanto el quemador se encienda. z Lleve ropa adecuada cuando maneje el hornillo. No lleve accesorios colgantes que puedan entrar en combustión.

z Antes de tocarlo con las manos descubiertas, espere a que el hornillo se enfríe hasta la temperatura ambiente. z Mantenga el área circundante del hornillo y las piezas interiores sin grasas, sustancias alcohólicas, plásticos o tejidos inflamables (por ej., cortinas, toallas, utensilios de cocina). z No utilice cazuelas y sartenes de más de 23 cm de diámetro. z Cuando cocine, asegúrese de que las cazuelas y las sartenes estén en una posición estable. Es recomendable el uso de agarradores (fig. 2 2, página 2, accesorios). z Tenga cuidado al calentar grasa o aceite. La grasa y el aceite pueden entrar en combustión al estar expuestos a gran temperatura. z Utilice únicamente agarradores secos para evitar la formación de vapor. No utilice toallas o similares en lugar de agarradores, ya que éstas pueden entrar en combustión. z No deje nunca el hornillo sin vigilancia cuando esté cocinando. Si el contenido en ebullición de las cazuelas se sale éstas, puede producir humo y fuego. z Ponga el mando del quemador (fig. 2 1, página 2) en posición de apagado antes de retirar la cazuela. z No utilice el hornillo para subir la temperatura ambiente. _Origo_1500_3000_6000.book Seite 62 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Volumen de entrega

3 Volumen de entrega z Hornillo z Un tapón por cartucho z Sólo para 6000 y 6200: Cardanes 4 Accesorios 5 Uso previsto Los hornillos ORIGO de Dometic han sido diseñados para su uso en vehículos o embarcaciones. 6 Descripción técnica

Los hornillos y hornos están hechos de acero inoxidable y utilizan el principio de absorción. El cartucho tiene una capacidad de 1,2 l. Como combustible utiliza el alcohol desnaturalizado. El alcohol es absorbido por un material no inflamable contenido en el cartucho. No están equipados con una válvula o con conductos de combustible que puedan permitir fugas, o con otros componentes similares que requieran mantenimiento periódico. Descripción Art. núm.

6.2 Especificaciones de las variantes del aparato

Pueden adquirirse varias versiones del hornillo. z 1500: unidad de un solo quemador z 3000: unidad de dos quemadores z 6000: unidad de dos quemadores con horno adicional z 6100: horno sin quemadores para montaje empotrado z 6200: horno sin quemadores que puede combinarse con el modelo 3000 Para saber cuál es su aparato vea su número de artículo en la placa de características.

6.3 Elementos de mando

Elementos de mando para el funcionamiento con alcohol desnaturalizado (fig. 2, página 2): Elementos de mando del Origo 6000 y 6200 (fig. 3, página 3): Núm. Descripción 1 Botón de control – “0”: quemador cerrado – “4”: quemador abierto 2 Agarrador (accesorios) N.° Descripción 1 Orificio del quemador en el hornillo 2 Botón para regular el hornillo 3 Dispositivo de bloqueo oscilante 4 Botón para regular el horno – “0”: quemador cerrado – “4”: quemador abierto 5 Termómetro del horno 6 Sujeción de la parte superior del hornillo _Origo_1500_3000_6000.book Seite 64 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Montaje del hornillo

Elementos de mando del Origo 6100 (fig. 4, página 3): 7 Montaje del hornillo Puede empotrar el hornillo (1500/3000) en la encimera de su cocina. Emplace el Origo 6000 – 6200 en su cocina.

7.1 Selección del lugar de montaje

Cuando elija el lugar de montaje, siga las instrucciones siguientes: z Seleccione para el aparato un lugar bien ventilado. z Evite que haya corriente de aire en el lugar de montaje. Si instala el hornillo en una cabina abierta u otras zonas abiertas, monte una protección adicional contra el viento. z No maneje el aparato en espacios que presenten peligro de explosión. z Deje un espacio libre de al menos 50 mm con respecto a las paredes laterales y de 750 mm con respecto a la superficie sin aislar por encima del hornillo. z Si utiliza cardanes (accesorio para el modelo 1500 y 3000), asegúrese de que el hornillo pueda oscilar libremente. z 6000, 6200: deje un espacio de al menos 100 mm con respecto a la pared trasera y de 750 mm con respecto a la superficie sin aislar por encima del horno. z 6000, 6200: asegúrese de que dispone de un espacio amplio para que oscile la unidad con suspensión de cardán. N.° Descripción 1 Botón para regular el horno – “0”: quemador cerrado – “4”: quemador abierto 2 Termómetro del horno _Origo_1500_3000_6000.book Seite 65 Freitag, 12. Dezember 2008 3:14 15Montaje del hornillo Dometic ORIGO

7.2 Instalación del hornillo (fig. 5, página 4)

¡Precaución! ¡Peligro de dañar el aparato! Antes de realizar cualquier taladro, asegúrese de que no pueda dañar cables eléctricos u otras partes del vehículo al taladrar, serrar o lijar. Si no utiliza cardanes, monte el hornillo de la siguiente forma: ➤ Perfore las marcas en el fondo del hornillo. ➤ Fije el hornillo a través de los orificios. El fabricante recomienda el uso de cardanes para montar el ORIGO 1500 o 3000 (accesorio). Monte los cardanes de la siguiente forma: ➤ Fije las placas laterales del cardán (1) al cuerpo inferior del hornillo (3) utilizando los pernos y tuercas adjuntos.

Aviso Los brazos del cardán (2) pueden girarse para poder descender hacia delante y hacia atrás el hornillo (3). ➤ Antes de montar los brazos del cardán (2), realice una prueba fijándolos a las placas laterales del cardán (1) para así determinar qué alternativa es la mejor para su embarcación. Recuerde que, cuando los cardanes están abajo, la parte superior del hornillo tendrá que levantarse hasta alcanzar la posición vertical para así retirar los cartuchos de combustible con objeto de rellenarlos. Asegúrese de que la instalación se está realizando conforme a la fig. 5, página 4. ➤ Sitúe las arandelas de fibra (4) sin orificios redondos en los brazos del cardán (2). ➤ Eleve el hornillo hasta la posición correcta. ➤ Sitúe las arandelas de fibra (5) con orificios oblongos en los brazos laterales del cardán (2). ➤ Apriete los tornillos (6). ➤ Ajuste la tensión de los tornillos hasta la fricción deseada. ➤ Coloque a su alcance un extintor de incendios de clase B-1. _Origo_1500_3000_6000.book Seite 66 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Montaje del hornillo

7.3 Instalación del Origo 6000 y 6200 (fig. 6, página 4)

¡Precaución! ¡Peligro de dañar el aparato! Antes de realizar cualquier taladro, asegúrese de que no pueda dañar cables eléctricos u otras partes del vehículo al taladrar, serrar o lijar. ➤ Determine la mejor posición para los puntos de referencia situando la unidad en la posición deseada. ➤ Abra la parte superior del hornillo. ➤ Marque los puntos de fijación a través de los orificios en las placas laterales del cardán (1). ➤ Retire la unidad. ➤ Fije los brazos del cardán (2) con las arandelas de fibra y los tornillos retirados. ➤ Coloque una arandela de fibra sin orificio redondo (3) en cada brazo del cardán (2). ➤ Eleve ligeramente la unidad entre los brazos del cardán (2) de forma que las placas laterales encajen en los brazos del cardán (2). ➤ Con la parte superior del hornillo abierta, fije las arandelas de fibra con orificios oblongos (4) al brazo del cardán (2). Asegúrese de que encajan correctamente en los brazos del cardán (2) de forma que no puedan rotar. ➤ Coloque las arandelas de acero (5) y los tornillos (6) y apriételos. ➤ Ajuste la tensión de los tornillos hasta la fricción deseada. ➤ Coloque a su alcance un extintor de incendios de clase B-1. _Origo_1500_3000_6000.book Seite 67 Freitag, 12. Dezember 2008 3:14 15Utilización del hornillo Dometic ORIGO

7.4 Instalación del Origo 6100

¡Precaución! ¡Peligro de dañar el aparato! Antes de realizar cualquier taladro, asegúrese de que no pueda dañar cables eléctricos u otras partes del vehículo al taladrar, serrar o lijar. ➤ Realice un corte de las siguientes dimensiones (A x H x P): 490 x 530 x 400 mm. ➤ Coloque el horno dentro del corte. ➤ Fije el horno. ➤ Coloque a su alcance un extintor de incendios de clase B-1. 8 Utilización del hornillo

¡Precaución! ¡Peligro de lesión! Nunca extraiga el combustible por los orificios del quemador de la parte superior del hornillo (fig. 1, página 2). Un llenado excesivo, el alcohol vertido y los objetos calientes pueden causar quemaduras graves.

Aviso Si el hornillo está montado con los cardanes situados abajo, la parte superior del hornillo tendrá que levantarse hasta alcanzar la posición vertical para así retirar los depósitos de combustible con objeto de rellenarlos. ➤ Asegúrese de que todos los quemadores estén apagados: coloque el botón en posición “0”. En caso contrario, la parte superior del hornillo no podrá abrirse. ➤ Asegúrese de que el hornillo se haya enfriado hasta la temperatura ambiente. ➤ Tire ligeramente del borde inferior de la parte superior del hornillo hacia delante mientras presiona a la vez la sujeción (fig. 7, página 5). ➤ Eleve la parte superior del hornillo. _Origo_1500_3000_6000.book Seite 68 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Utilización del hornillo

➤ Compruebe que en la boca del cartucho no haya fuego ni incandescencia. ➤ Saque el cartucho. ➤ Mantenga el cartucho inclinado hacia abajo (fig. 8, página 5). ➤ Rellene de alcohol desnaturalizado a través de la rejilla por la boca de los cartuchos. La capacidad máxima de un cartucho es de 1,2 l. ➤ Compruebe el nivel de combustible poniendo el cartucho en vertical (fig. 9, página 5). Mantenga esta posición durante 20 s para asegurarse de que no esté excesivamente lleno. En caso de que accidentalmente se haya llenado demasiado, puede extraer el exceso de combustible. ✓ El nivel máximo de combustible se alcanza cuando el combustible puede verse en el fondo de la boca.

Aviso El hornillo funcionará aunque el cartucho no esté lleno hasta su capacidad máxima. ➤ Limpie del exterior del cartucho el alcohol que haya podido verterse. ➤ Cambie el cartucho. ➤ Cierre la parte superior del hornillo. Los botones tiene que estar en posición “0”; en caso contrario, la parte superior del hornillo no se plegará. ✓ La sujeción se bloquea. ➤ Asegúrese de que las placas de regulación cubren los orificios del quemador para que así la superficie del hornillo esté nivelada. _Origo_1500_3000_6000.book Seite 69 Freitag, 12. Dezember 2008 3:14 15Utilización del hornillo Dometic ORIGO

¡Precaución! ¡Peligro de lesión! Nunca extraiga el combustible por el orificio del quemador de la parte superior del horno. Un llenado excesivo, el alcohol vertido y los objetos calientes pueden causar quemaduras graves. ➤ Asegúrese de que el quemador está apagado: coloque el botón del horno en posición “0”. ➤ Asegúrese de que el horno se haya enfriado hasta la temperatura ambiente. ➤ Abra la tapa del quemador. ➤ Empuje el botón (fig. 0 2, página 6) mientras presiona simultáneamente la sujeción (fig. 0 1, página 6). ➤ Saque el cartucho. ➤ Compruebe que en la boca del cartucho no haya fuego ni incandescencia. ➤ Mantenga el cartucho inclinado hacia abajo (fig. 8, página 5). ➤ Rellene de alcohol desnaturalizado a través de la rejilla por la boca de los cartuchos. La capacidad máxima de un cartucho es de 1,2 l. ➤ Compruebe el nivel de combustible poniendo el cartucho en vertical (fig. 9, página 5). Mantenga esta posición durante 20 s para asegurarse de que no esté excesivamente lleno. En caso de que accidentalmente se haya llenado demasiado, puede extraer el exceso de combustible. ✓ El nivel máximo de combustible se alcanza cuando el combustible puede verse en el fondo de la boca.

Aviso El horno funcionará aunque el cartucho no esté lleno hasta su capacidad máxima. _Origo_1500_3000_6000.book Seite 70 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Utilización del hornillo

➤ Limpie del exterior del cartucho el alcohol que haya podido verterse. ➤ Vuelva a colocar el cartucho en el compartimento. ✓ La sujeción se bloquea.

8.3 Encendido del hornillo

¡Precaución! ¡Peligro de lesión! Para encender el hornillo utilice cerillas largas o encendedores largos. Retire rápidamente su mano en cuanto el quemador se encienda. ➤ Coloque el botón en posición “4”. ✓ El quemador está abierto. ➤ Encienda el hornillo poniendo una cerilla larga o un mechero largo junto a la abertura del quemador (fig. a, página 6). ➤ Ajuste la llama para que no sobresalga del borde de la cazuela. ➤ Seleccione un nivel de potencia con el botón.

Aviso Si el hornillo no se ha enfriado de un uso previo, el quemador puede encenderse y apagarse después inmediatamente. En ese caso, introduzca aire en la abertura del quemador para disipar el vapor. Después, encienda el hornillo como se describe arriba. _Origo_1500_3000_6000.book Seite 71 Freitag, 12. Dezember 2008 3:14 15Utilización del hornillo Dometic ORIGO

8.4 Encendido del horno

¡Precaución! ¡Peligro de lesión! Para encender el quemador utilice cerillas largas o encendedores largos. Retire rápidamente su mano en cuanto el quemador se encienda. ➤ Coloque el botón del horno en posición “4”. ✓ El quemador está abierto. ✓ Abra la puerta del horno. ➤ Levante la tapa del quemador (fig. b 1, página 6). ➤ Encienda el horno poniendo una cerilla larga o un mechero largo junto a la abertura del quemador (fig. b 2, página 6). ➤ Seleccione un nivel de potencia con el botón del horno.

Aviso Si el horno no se ha enfriado de un uso previo, el quemador puede encenderse y apagarse después inmediatamente. En ese caso, introduzca aire en la abertura del quemador para disipar el vapor. Después, encienda el horno como se describe arriba.

8.5 Extinción de la llama

➤ Coloque el botón en posición “4”. ✓ El quemador está cerrado. ➤ Espere unos cinco segundos. ➤ Coloque el botón en posición “4” para garantizar que la llama esté apagada. ✓ El quemador está abierto. ➤ Coloque el botón en posición “4”. ✓ El quemador está cerrado. _Origo_1500_3000_6000.book Seite 72 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Limpieza y mantenimiento del hornillo

8.6 Cubrir el cartucho del hornillo con un tapón

Para evitar la evaporación del alcohol desnaturalizado, los quemadores se cubren con tapones de goma cuando el hornillo no va a usarse durante un periodo prolongado. ➤ Asegúrese de que el hornillo se haya enfriado hasta la temperatura ambiente. ➤ Tire ligeramente del borde inferior de la parte superior del hornillo hacia delante mientras presiona a la vez la sujeción (fig. 7, página 5). ➤ Eleve la parte superior del hornillo. ➤ Coloque el tapón sobre la boca del cartucho. ➤ Cierre la parte superior del hornillo. ✓ La sujeción se bloquea.

Aviso Retire los tapones antes de utilizar el hornillo. 9 Limpieza y mantenimiento del hornillo

Precaución No use en la limpieza objetos afilados o duros ya que pueden dañar el aparato. ➤ Retire la parrilla de la parte superior del hornillo. Para ello, deslice el seguro hacia fuera del orificio y levante la parrilla (fig. c, página 7). ➤ Limpie la parte superior del hornillo. En especial, quite con cuidado la grasa adherida y el aceite. ➤ 6000: limpie el horno. En especial, quite con cuidado la grasa adherida y el aceite. _Origo_1500_3000_6000.book Seite 73 Freitag, 12. Dezember 2008 3:14 15Garantía Dometic ORIGO

10 Garantía Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado. Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos: z una copia de la factura con fecha de compra, z el motivo de la reclamación o una descripción de la avería. 11 Gestión de residuos ➤ Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

Cuando vaya a desechar definitivamente el aparato, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales. 12 Características técnicas Hornillo Dometic ORIGO

Duración de la combustión: aprox. 4,5 h Potencia del quemador: 2.000 W Tiempo de ebullición para 1 l de agua: 10 min Capacidad del cartucho: 1,2 l Dimensiones (A x P x H)/mm: Dimensiones con cardanes (A x P x H)/mm: 236 x 137 x 262 282 x 228 x 262 464 x 137 x 262 510 x 228 x 262 Peso: 3,4 kg 6,3 kg _Origo_1500_3000_6000.book Seite 74 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Características técnicas

Queda reservado el derecho a realizar mejoras técnicas o de diseño, así como a modificar las opciones de entrega. Horno Dometic ORIGO

Art. núm.: 958145001 958145010 958145020 Número de quemadores: 2 + 1 1 1 Duración de la combustión: aprox. 4,5 h aprox. 4,5 h aprox. 4,5 h Potencia del quemador: 2000 W – – Potencia del horno: 1500 W 1500 W 1500 W Tiempo de ebullición para 1 l de agua: 10 min – – Capacidad del cartucho: 1,2 l 1,2 l 1,2 l Dimensiones (A x P x H)/mm: Dimensiones con cardanes (A x P x H)/mm: 465 x 562 x 335 510 x 562 x 335 510 x 554 x 335
