BEDIENUNGSANLEITUNG Origo 3000 DOMETIC

_Origo_1500_3000_6000.book Seite 1 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO

_Origo_1500_3000_6000.book Seite 2 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO

_Origo_1500_3000_6000.book Seite 3 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO

_Origo_1500_3000_6000.book Seite 4 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO

_Origo_1500_3000_6000.book Seite 5 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO

_Origo_1500_3000_6000.book Seite 6 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO

_Origo_1500_3000_6000.book Seite 7 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO

Weight: 28.8 kg 22.5 kg 24 kg _Origo_1500_3000_6000.book Seite 23 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO

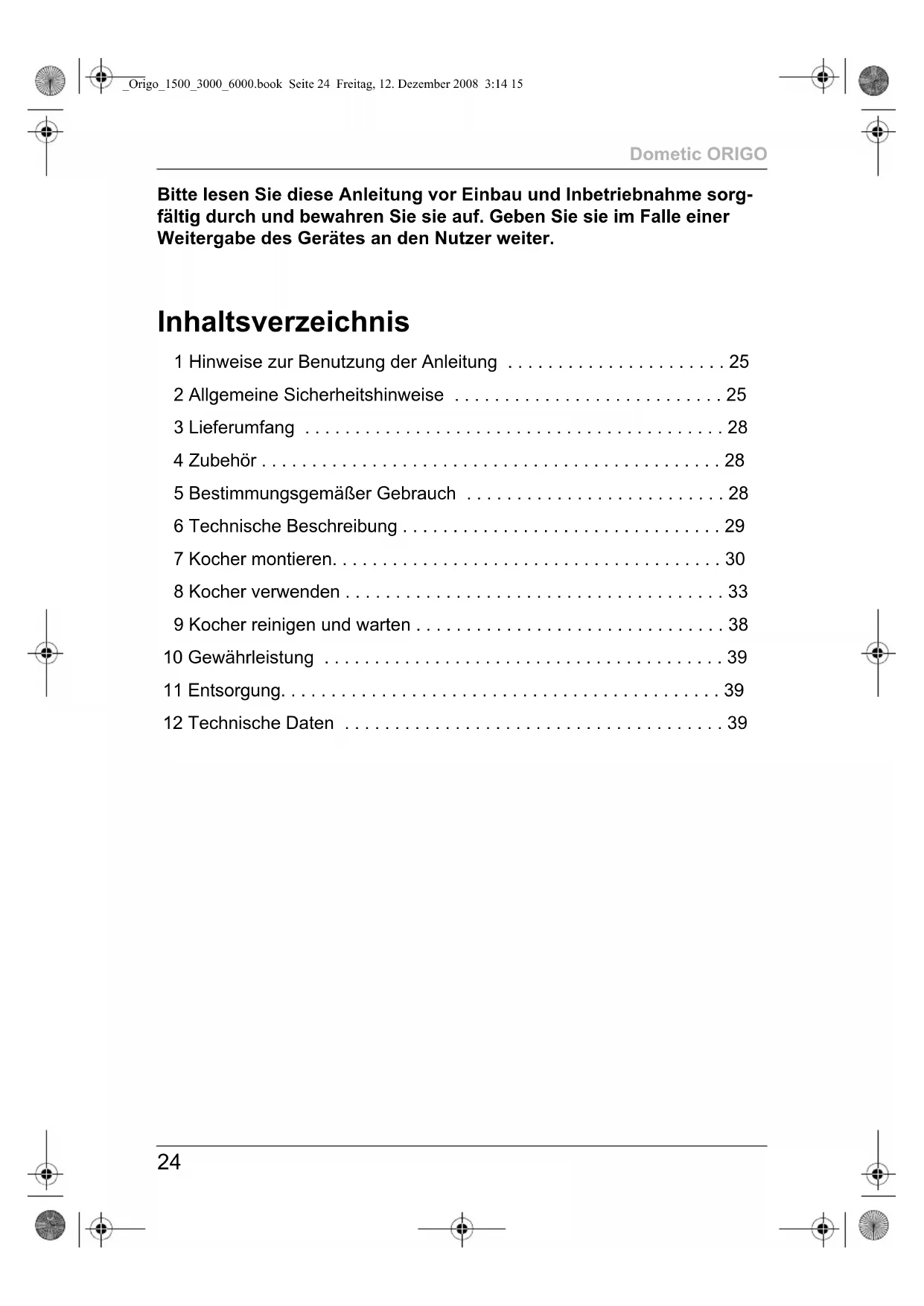

• Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg- fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter. Inhaltsverzeichnis 1 Hinweise zur Benutzung der Anleitung p. 25
• 2 Allgemeine Sicherheitshinweise p. 25
• 3 Lieferumfang p. 28
• 4 Zubehör p. 28
• 5 Bestimmungsgemäßer Gebrauch p. 28
• 6 Technische Beschreibung p. 29
• 7 Kocher montieren p. 30
• 8 Kocher verwenden p. 33
• 9 Kocher reinigen und warten p. 38
• 10 Gewährleistung p. 39
• 11 Entsorgung p. 39
• 12 Technische Daten _Origo_1500_3000_6000.book Seite 24 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Hinweise zur Benutzung der Anleitung p. 39

1 Hinweise zur Benutzung der Anleitung

Warnung! Sicherheitshinweis: Nichtbeachtung kann zu Personen- oder Materialschäden führen.

Achtung! Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden führen und die Funktion des Gerätes beeinträchtigen.

Hinweis Ergänzende Informationen zur Bedienung des Gerätes. ➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. ✓ Dieses Symbol beschreibt das Ergebnis einer Handlung. Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil- dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“. Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise. 2 Allgemeine Sicherheitshinweise Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender Punkte: z Montage- oder Anschlussfehler z Beschädigungen am Gerät durch mechanische Einflüsse und Über- spannungen z Veränderungen am Gerät ohne ausdrückliche Genehmigung vom Hersteller z Verwendung für andere als die in der Anleitung beschriebenen Zwecke _Origo_1500_3000_6000.book Seite 25 Freitag, 12. Dezember 2008 3:14 15Allgemeine Sicherheitshinweise Dometic ORIGO

2.1 Allgemeine Sicherheit

z Betreiben Sie den Kocher nur mit Brennspiritus. Verwenden Sie keine anderen Brennstoffe wie zum Beispiel Benzin- oder Die- selkraftstoffe, Methylalkohol, Propangas oder Grillkohleanzün- der. z Erstickungsgefahr! Sorgen Sie vor der Inbetriebnahme des Kochers für ausreichen- de Belüftung. z Montieren Sie in Greifnähe einen Feuerlöscher der Klasse A (für Spiritusflammen). Lassen Sie den Feuerlöscher regelmäßig von zugelassenem Fachpersonal prüfen. z Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen.

z Benutzen Sie den Kocher nur zu seinem bestimmungs- gemäßen Gebrauch.

2.2 Sicherheit im Umgang mit Brennspiritus

z Halten Sie brennbare Substanzen fern von Heiz- und Koch- geräten und anderen Licht- und Wärmequellen. z Lagern Sie Brennspiritus nur in geeigneten Behältnissen und in ausreichender Entfernung vom Kocher. z Sorgen Sie dafür, dass am Aufbewahrungsort für Brennspiritus oder am Auffüllort keine Gefahr von Funken- und Flammen- bildung besteht. z Befüllen Sie die Brennertöpfe niemals im Kocher. Füllen Sie niemals Spiritus durch die Brenneröffnungen in der Abdeckung (Abb. 1, Seite 2). z Überfüllte Brennertöpfe, verschütteter Brennspiritus und heiße Oberflächen können zu schweren Verbrennungen führen. z Brennspiritus brennt mit fast unsichtbarer Flamme, so dass ein großer Schaden bereits entstanden sein kann, bevor Sie die Gefahr bemerkt haben. _Origo_1500_3000_6000.book Seite 26 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Allgemeine Sicherheitshinweise

z Wischen Sie verschütteten Brennspiritus immer sofort auf, um ein unkontrolliertes Verbrennen zu verhindern. z Rauchen Sie nicht, wenn Sie mit Brennspiritus hantieren oder den Kocher verwenden. z Befüllen Sie den Brennertopf nur mit der maximalen Füllmenge. Erwärmter Brennspiritus dehnt sich im Brennertopf aus. Über- laufender Brennspiritus verursacht unkontrolliertes Verbrennen im Kocher.

2.3 Sicherheit beim Betrieb des Gerätes

z Verwenden Sie zum Anzünden des Brenners überlange Streichhölzer oder ein Stabfeuerzeug. Ziehen Sie Ihre Hand schnell beiseite, sobald der Brenner an- gezündet ist. z Tragen Sie angemessene Kleidung, wenn Sie den Kocher ver- wenden. Tragen Sie keine herabhängenden Kleidungsstücke, die Feuer fangen könnten.

z Lassen Sie den Kocher vollständig auf Raumtemperatur abküh- len, bevor Sie ihn mit bloßen Händen anfassen. z Halten Sie die Umgebung um den Kocher herum frei von Fetten, alkoholischen Substanzen, Plastik und entflammbaren Stoffen (zum Beispiel Vorhänge, Handtücher, Küchen- utensilien). z Verwenden Sie nur Töpfe und Pfannen mit einem maximalen Durchmesser von 23 cm. z Achten Sie beim Kochen auf den sicheren Stand von Töpfen und Pfannen. Es empfiehlt sich, Topfhalter (Abb. 2 2, Seite 2, Zubehör) zu verwenden. z Seien Sie besonders aufmerksam, wenn Sie Fette und Öle er- hitzen. Fette und Öle fangen bei zu großer Hitze an zu brennen. z Verwenden Sie ausschließlich trockene Topflappen, um die Bildung von Dampf zu vermeiden. Benutzen Sie keine Trocken- tücher oder ähnliches anstellen von Topflappen, da diese Feuer fangen könnten. _Origo_1500_3000_6000.book Seite 27 Freitag, 12. Dezember 2008 3:14 15Lieferumfang Dometic ORIGO

z Lassen Sie den Kocher beim Kochen nie unbeaufsichtigt. Durch überkochende Töpfe können Rauchbildung oder Brände die Folge sein. z Stellen Sie den Regler (Abb. 2 1, Seite 2) auf „Aus“, bevor Sie den Topf entfernen. z Verwenden Sie den Kocher nicht, um den Raum zu beheizen. 3Lieferumfang z Kocher z Gummidichtscheibe pro Brennertopf z Nur 6000 und 6200: Kardanaufhängung 4 Zubehör 5 Bestimmungsgemäßer Gebrauch Die Dometic ORIGO Kocher sind zum Einbau an Bord von Fahrzeugen oder Booten geeignet. Bezeichnung Art.-Nr.

Kardan- aufhängung 958148201 – – – Topfhalter 958148001 958148001 – 958148001 Schnittbrett 388015415 388004630 388004630 – 388004630 _Origo_1500_3000_6000.book Seite 28 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Technische Beschreibung

6 Technische Beschreibung

Kocher und Backöfen sind aus Edelstahl gefertigt und arbeiten nach dem Absorbationsprinzip. Die Brennertöpfe haben ein Fassungsvermögen von 1,2 l. Als Brennstoff dient Brennspiritus. Spiritus wird in ein nicht entflammbares Material im Brennertopf absorbiert. Die Brennertöpfe besitzen weder Ventile oder Leitungen, die Leckagen bekommen könnten, noch andere Komponenten, die regelmäßigen Service benötigen.

6.2 Spezifikationen der Gerätevarianten

Die Dometic ORIGO Kocher werden in unterschiedlichen Gerätevarianten geliefert. z 1500: einflammige Kocher z 3000: zweiflammige Kocher z 6000: 2-Flammen-Kocher mit Backofen z 6100: Einbau-Backofen ohne Kochfeld z 6200: Backofen ohne Kochfeld, mit dem Modell 3000 kombinierbar Die Bezeichnung Ihres Gerätes finden Sie auf dem Typenschild.

Bedienelemente für den Betrieb mit Brennspiritus (Abb. 2, Seite 2): Nr. Beschreibung 1Regler – „0“: Brenner geschlossen – „4“: Brenner geöffnet 2 Topfhalter (Zubehör) _Origo_1500_3000_6000.book Seite 29 Freitag, 12. Dezember 2008 3:14 15Kocher montieren Dometic ORIGO

Bedienelemente von Origo 6000 und 6200 (Abb. 3, Seite 3): Bedienelemente von Origo 6100 (Abb. 4, Seite 3): 7 Kocher montieren Sie können den Kocher (1500/3000) in die Arbeitsplatte Ihrer Küche integrie- ren. Die Modelle Origo 6000 – 6200 werden in der Küche aufgestellt.

7.1 Montageort wählen

Beachten Sie bei der Wahl des Montageortes folgende Hinweise: z Wählen Sie einen gut belüfteten Montageort. z Achten Sie darauf, dass am Montageort kein Durchzug entsteht. Wenn Sie den Kocher in ein offenes Cockpit oder andere offene Stellen einbauen, montieren Sie zusätzlich einen Windschutz. z Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen. z Lassen Sie an den Seiten einen Mindestabstand von 50 mm frei. Über dem Kocher müssen mindestens 750 mm Abstand zu nicht isolierten Flächen eingehalten werden. Nr. Beschreibung 1 Brenneröffnung des Kochers 2 Kocher-Regler 3 Arretierung der Aufhängung 4 Backofen-Regler – „0“: Brenner geschlossen – „4“: Brenner geöffnet 5 Backofenthermometer 6 Kochfeld-Verschluss Nr. Beschreibung 1 Backofen-Regler – „0“: Brenner geschlossen – „4“: Brenner geöffnet 2 Backofenthermometer _Origo_1500_3000_6000.book Seite 30 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Kocher montieren

z Wenn Kardanaufhängungen verwendet werden (Zubehör für 1500 und 3000), ist sicherzustellen, dass der Kocher frei schwingen kann. z 6000, 6200: Mindestens 100 mm Abstand zur Rückwand und mindestens 750 mm Abstand über dem Backofen zu nicht isolierten Flächen. z 6000, 6200: Lassen Sie reichlich Platz für die Schwingbewegungen der Kardanaufhängung.

7.2 Einbau des Kochers (Abb. 5, Seite 4)

Achtung – Gefahr von Geräteschäden! Vor dem Anbringen von Bohrungen ist sicherzustellen, dass keine elektrischen Kabel oder andere Teile des Fahrzeugs durch Bohren, Sägen und Feilen beschädigt werden können. So bauen Sie den Kocher ein, wenn Sie keine Kardanaufhängung ver- wenden: ➤ Durchbohren Sie die Markierungen am Boden des Kochers. ➤ Befestigen Sie den Kocher durch die Bohrungen am Aufstellungsort. Der Hersteller empfiehlt für den Einbau des ORIGO 1500 oder 3000 Kardan- aufhängungen (Zubehör). So montieren Sie die Kardanaufhängungen: ➤ Befestigen Sie die Seitenplatten der Kardanaufhängung (1) am unteren Gehäuseteil des Kochers (3) mit den beiliegenden Muttern und Schrauben.

Hinweis Die Aufhängungsbügel (2) sind drehbar, sodass der Kocher (3) nach vorne oder hinten gesenkt werden kann. ➤ Bevor Sie die Aufhängungsbügel (2) montieren, bringen Sie sie probe- weise an den Seitenplatten der Aufhängung (1) an. Auf diese Weise kön- nen Sie feststellen, welche Variante sich für Ihr Boot am besten eignet. Wenn die Kardanaufhängung in der niedrigsten Position angebracht ist, muss das Kochfeld vollständig in die aufrechte Lage geklappt werden, um die Brennstoffbehälter zum Befüllen zu entnehmen. Vergewissern Sie sich, dass der Einbau gemäß Abb. 5, Seite 4 erfolgt. ➤ Bringen Sie die Kunststoffscheiben (4) mit der Rundbohrung an den Aufhängungsbügeln (2) an. _Origo_1500_3000_6000.book Seite 31 Freitag, 12. Dezember 2008 3:14 15Kocher montieren Dometic ORIGO

➤ Heben Sie den Kocher in die richtige Position. ➤ Bringen Sie die Kunststoffscheiben (5) mit den Langbohrungen an den Seitenarmen der Aufhängung (2) an. ➤ Ziehen Sie die Schrauben (6) an. ➤ Ziehen Sie die Schrauben nur so fest, wie es für die gewünschte Funktion erforderlich ist. ➤ Bringen Sie einen Feuerlöscher Brandklasse B-1 in Reichweite an.

7.3 Einbau von Origo 6000 und 6200 (Abb. 6, Seite 4)

Achtung – Gefahr von Geräteschäden! Vor dem Anbringen von Bohrungen ist sicherzustellen, dass keine elektrischen Kabel oder andere Teile des Fahrzeugs durch Bohren, Sägen und Feilen beschädigt werden können. ➤ Legen Sie die beste Position für die Drehpunkte fest. Setzen Sie dazu den Herd in die gewünschte Position. ➤ Klappen Sie das Kochfeld auf. ➤ Markieren Sie die Befestigungspunkte durch die Bohrungen in den Seitenplatten der Aufhängung (1). ➤ Entfernen Sie den Herd. ➤ Befestigen Sie die Aufhängungsbügel (2) mit den entfernten Kunststoff- scheiben und Schrauben. ➤ Bringen Sie jeweils eine Kunststoffscheibe mit Rundbohrung (3) an jedem Aufhängungsbügel (2) an. ➤ Heben Sie den Herd zwischen die Aufhängungsbügel (2) sodass die Seitenplatten der Aufhängung an den Bügeln (2) einrasten. ➤ Bei hochgeklapptem Kochfeld bringen Sie die Kunststoffscheiben mit der Langbohrung (4) am Aufhängungsbügel (2) an. Vergewissern Sie sich, dass die Scheiben an den Aufhängungsbügeln (2) ordnungsgemäß sitzen, sodass sie sich nicht drehen können.

Bringen Sie die Stahlscheiben (

) an, und ziehen Sie die Schrauben (

) an. ➤ Ziehen Sie die Schrauben nur so fest, wie es für die gewünschte Funktion erforderlich ist. ➤ Bringen Sie einen Feuerlöscher Brandklasse B-1 in Reichweite an. _Origo_1500_3000_6000.book Seite 32 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Kocher verwenden

7.4 Einbau des Origo 6100

Achtung – Gefahr von Geräteschäden! Vor dem Anbringen von Bohrungen ist sicherzustellen, dass keine elektrischen Kabel oder andere Teile des Fahrzeugs durch Bohren, Sägen und Feilen beschädigt werden können. ➤ Fertigen Sie einen Ausschnitt mit folgenden Maßen an (B x H x T): 490 x 530 x 400 mm. ➤ Stellen Sie den Backofen in den Ausschnitt. ➤ Befestigen Sie den Backofen. ➤ Bringen Sie einen Feuerlöscher Brandklasse B-1 in Reichweite an. 8 Kocher verwenden

8.1 Brennspiritus einfüllen

Achtung – Verletzungsgefahr! Befüllen Sie die Brennertöpfe niemals im Kocher. Füllen Sie niemals Spiritus durch die Brenneröffnungen in der Abdeckung (Abb. 1, Seite 2). Überfüllte Brennertöpfe, verschütteter Brennspiritus und heiße Oberflächen können zu schweren Verbrennungen führen.

Hinweis Wenn der Kocher mit der Kardanaufhängung in der niedrigsten Position angebracht ist, muss das Kochfeld vollständig in die auf- rechte Lage geklappt werden, um die Brennstoffbehälter zum Be- füllen zu entnehmen. ➤ Stellen Sie sicher, dass alle Brenner ausgestellt sind: Drehen Sie den Regler auf "0". Anderenfalls lässt sich das Kochfeld nicht öffnen. ➤ Vergewissern Sie sich, dass der Kocher auf Raumtemperatur abgekühlt ist. ➤ Ziehen Sie die Unterkante des Kochfeldes ein wenig nach vorne, und drücken Sie gleichzeitig auf den Verschluss (Abb. 7, Seite 5). _Origo_1500_3000_6000.book Seite 33 Freitag, 12. Dezember 2008 3:14 15Kocher verwenden Dometic ORIGO

➤ Heben Sie das Kochfeld an. ➤ Prüfen Sie die Öffnung des Brennertopfes, um sicherzustellen, dass weder Feuer noch Glut vorhanden ist. ➤ Nehmen Sie den Brennertopf heraus. ➤ Halten Sie den Brennertopf schräg nach unten (Abb. 8, Seite 5). ➤ Füllen Sie Brennspiritus durch das Drahtgeflecht in die Öffnung des Brennertopfes ein. Die maximale Füllmenge von 1,2 l pro Brennertopf darf nicht über- schritten werden. ➤ Prüfen Sie die zulässige Füllmenge, indem Sie den Brennertopf senk- recht nach unten halten (Abb. 9, Seite 5). Halten Sie ihn 20 s lang in dieser Position, um sicherzustellen, dass er nicht überfüllt ist. Außerdem entsorgen Sie so überschüssigen Brenn- spiritus, falls Sie versehentlich zuviel eingefüllt haben ✓ Der maximale Füllstand ist erreicht, wenn der Spiritus am unteren Ende der Öffnung sichtbar ist.

Hinweis Der Kocher funktioniert auch dann, wenn der Brennertopf nicht bis zur maximalen Füllmenge befüllt ist. ➤ Reinigen Sie den Brennertopf außen von eventuell verschüttetem Brenn- spiritus. ➤ Setzen Sie den Brennertopf wieder ein. ➤ Schließen Sie das Kochfeld. Die Regler müssen in Position „0“ sein. Sonst lässt sich das Kochfeld nicht einklappen. ✓ Der Verschluss rastet ein. ➤ Vergewissern Sie sich, dass die Brenneröffnungen von den Reglerplatten abgedeckt werden, sodass das Kochfeld waagerecht ist. _Origo_1500_3000_6000.book Seite 34 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Kocher verwenden

8.2 Einfüllen von Spiritus für den Backofen

(nur für 6000 – 6200)

Achtung! Verletzungsgefahr! Füllen Sie den Brennstoff niemals durch die Brenneröffnung auf der Oberseite des Backofens ein. Das Überfüllen oder Verschütten von Spiritus und heiße Gegen- stände können schwere Verbrennungen verursachen. ➤ Vergewissern Sie sich, dass der Brenner ausgestellt ist: Drehen Sie den Backofen-Regler auf „0“. ➤ Vergewissern Sie sich, dass der Backofen auf Raumtemperatur abge- kühlt ist. ➤ Öffnen Sie den Brennerdeckel. ➤ Schieben Sie den Knopf (Abb. 0 2, Seite 6) hinein, und drücken Sie gleichzeitig auf den Verschluss (Abb. 0 1, Seite 6). ➤ Nehmen Sie den Behälter heraus. ➤ Überprüfen Sie die Öffnung des Brennstoffbehälters, und stellen Sie si- cher, dass weder Flamme noch Glut vorhanden sind. ➤ Halten Sie den Brennstoffbehälter (Abb. 8, Seite 5) abwärts geneigt. ➤ Füllen Sie den Spiritus durch das Drahtgeflecht in die Öffnung des Brenn- stoffbehälters. Jeder Brennstoffbehälter darf höchstens 1,2 l enthalten. ➤ Überprüfen Sie den Füllstand, indem Sie den Behälter senkrecht neigen (Abb. 9, Seite 5). Halten Sie ihn 20 s lang in dieser Position, um sicherzustellen, dass er nicht überfüllt ist. Außerdem kann auf diese Weise der überschüssige Brennstoff entweichen. ✓ Der maximale Füllstand ist erreicht, wenn am unteren Rand der Öffnung Brennstoff sichtbar ist.

Hinweis Der Backofen funktioniert auch, wenn der Brennstoffbehälter nicht vollständig gefüllt ist. ➤ Wischen Sie den Brennstoffbehälter außen ab, um eventuell verschütte- ten Spiritus zu entfernen. _Origo_1500_3000_6000.book Seite 35 Freitag, 12. Dezember 2008 3:14 15Kocher verwenden Dometic ORIGO

➤ Stellen Sie den Brennstoffbehälter wieder in das Fach. ✓ Der Verschluss rastet ein.

Achtung – Verletzungsgefahr! Verwenden Sie zum Anzünden überlange Streichhölzer oder ein Stabfeuerzeuge. Ziehen Sie Ihre Hand schnell beiseite, sobald der Brenner ange- zündet ist. ➤ Drehen Sie den Regler auf „4“. ✓ Der Brenner ist geöffnet. ➤ Zünden Sie den Kocher an, indem Sie ein überlanges Streichholz oder Stabfeuerzeug an die Brenneröffnung halten (Abb. a, Seite 6). ➤ Stellen Sie die Flamme so ein, dass sie sich nicht über den Rand des Topfes ausdehnt. ➤ Stellen Sie den Regler auf die gewünschte Einstellung.

Hinweis Falls der Kocher durch vorherigen Gebrauch noch nicht ganz ab- gekühlt ist, kann es passieren, dass die Flamme entzündet wird, aber sofort wieder erlischt. Blasen Sie in diesem Fall Luft in die Brenneröffnung, um den Dampf aus dem Gerät zu leiten. Zünden Sie danach den Kocher wie oben beschrieben an. _Origo_1500_3000_6000.book Seite 36 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Kocher verwenden

8.4 Anzünden des Backofens

Achtung! Verletzungsgefahr! Verwenden Sie zum Anzünden des Brenners lange Zündhölzer oder ein langes Feuerzeug. Ziehen Sie schnell Ihre Hand zurück, sobald der Brenner gezündet hat. ➤ Drehen Sie den Backofen-Regler auf „4“. ✓ Der Brenner ist offen. ✓ Öffnen Sie die Backofentür. ➤ Klappen Sie den Brennerdeckel hoch (Abb. b 1, Seite 6). ➤ Zünden Sie den Backofen an, indem Sie ein langes Zündholzes oder Feuerzeug an die Brenneröffnung halten (Abb. b 2, Seite 6). ➤ Stellen Sie den Backofen-Regler auf die gewünschte Einstellung.

Hinweis Wenn der Backofen von der letzten Nutzung noch nicht abgekühlt ist, erlischt der Brenner möglicherweise sofort nach dem Zünden wieder. Blasen Sie in diesem Fall Luft in die Brenneröffnung, um den Dampf zu vertreiben. Zünden Sie den Backofen anschließend wie beschrieben.

➤ Drehen Sie den Regler auf „4“. ✓ Der Brenner ist geschlossen. ➤ Warten Sie etwa fünf Sekunden. ➤ Stellen Sie den Regler auf „4“, um sicherzustellen, dass die Flamme ge- löscht ist. ✓ Der Brenner ist geöffnet. ➤ Drehen Sie den Regler auf „4“. ✓ Der Brenner ist geschlossen. _Origo_1500_3000_6000.book Seite 37 Freitag, 12. Dezember 2008 3:14 15Kocher reinigen und warten Dometic ORIGO

8.6 Verschließen der Kocher-Brennstoffbehälter mit

Dichtungen Um zu verhindern, dass der Spiritus verdunstet, werden die Brenner mit Gummidichtungen verschlossen, wenn der Kocher längere Zeit nicht ver- wendet wird. ➤ Vergewissern Sie sich, dass der Kocher auf Raumtemperatur abgekühlt ist. ➤ Ziehen Sie die Unterkante des Kochfeldes ein wenig nach vorne, und drücken Sie gleichzeitig auf den Verschluss (Abb. 7, Seite 5). ➤ Heben Sie das Kochfeld an. ➤ Verschließen Sie die Öffnung des Brennstoffbehälters mit der Dichtung. ➤ Schließen Sie das Kochfeld. ✓ Der Verschluss rastet ein.

Hinweis Achten Sie darauf, dass Sie die Dichtungen wieder entfernen, wenn Sie den Kocher verwenden. 9 Kocher reinigen und warten

Achtung! Keine scharfen oder harten Mittel zur Reinigung verwenden, da dies zu einer Beschädigung des Gerätes führen kann. ➤ Nehmen Sie das Gitter vom Kochfeld ab. Schieben Sie dazu den Bügel aus der Öffnung und heben Sie das Gitter vom Kochfeld (Abb. c, Seite 7). ➤ Reinigen Sie das Kochfeld. Entfernen Sie insbesondere anhaftende Fette und Öle sorgfältig. ➤ 6000: Reinigen Sie den Backofen. Entfernen Sie insbesondere klebrige Schmiere und Ölreste. _Origo_1500_3000_6000.book Seite 38 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Gewährleistung

10 Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken: z eine Kopie der Rechnung mit Kaufdatum, z einen Reklamationsgrund oder eine Fehlerbeschreibung. 11 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach- händler über die zutreffenden Entsorgungsvorschriften. 12 Technische Daten Dometic ORIGO Kocher

Art.-Nr.: 958140101 958140501 Anzahl der Flammen: 1

Brenndauer: ca. 4,5 h Leistung Brenner: 2000 W Kochzeit für 1 l Wasser: 10 min Max. Füllmenge: 1,2 l Abmessungen (B x T x H)/mm: Maße einschließlich der Kardan- aufhängungen (B x T x H)/mm: 236 x 137 x 262 282 x 228 x 262 464 x 137 x 262 510 x 228 x 262 Gewicht: 3,4 kg 6,3 kg _Origo_1500_3000_6000.book Seite 39 Freitag, 12. Dezember 2008 3:14 15Technische Daten Dometic ORIGO

Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglichkeiten vorbehalten. Dometic ORIGO Backofen

Art.-Nr.: 958145001 958145010 958145020 Anzahl der Flammen: 2 + 1 1 1 Brenndauer: ca. 4,5 h ca. 4,5 h ca. 4,5 h Leistung Brenner: 2000 W – – Backofenleistung: 1500 W 1500 W 1500 W Kochzeit für 1 l Wasser: 10 min – – Max. Füllmenge: 1,2 l 1,2 l 1,2 l Abmessungen (B x T x H)/mm: Maße einschließlich der Kardanaufhängungen (B x T x H)/mm: 465 x 562 x 335 510 x 562 x 335 510 x 554 x 335

Gewicht: 28,8 kg 22,5 kg 24 kg _Origo_1500_3000_6000.book Seite 40 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO
