KÄYTTÖOHJE Origo 3000 DOMETIC

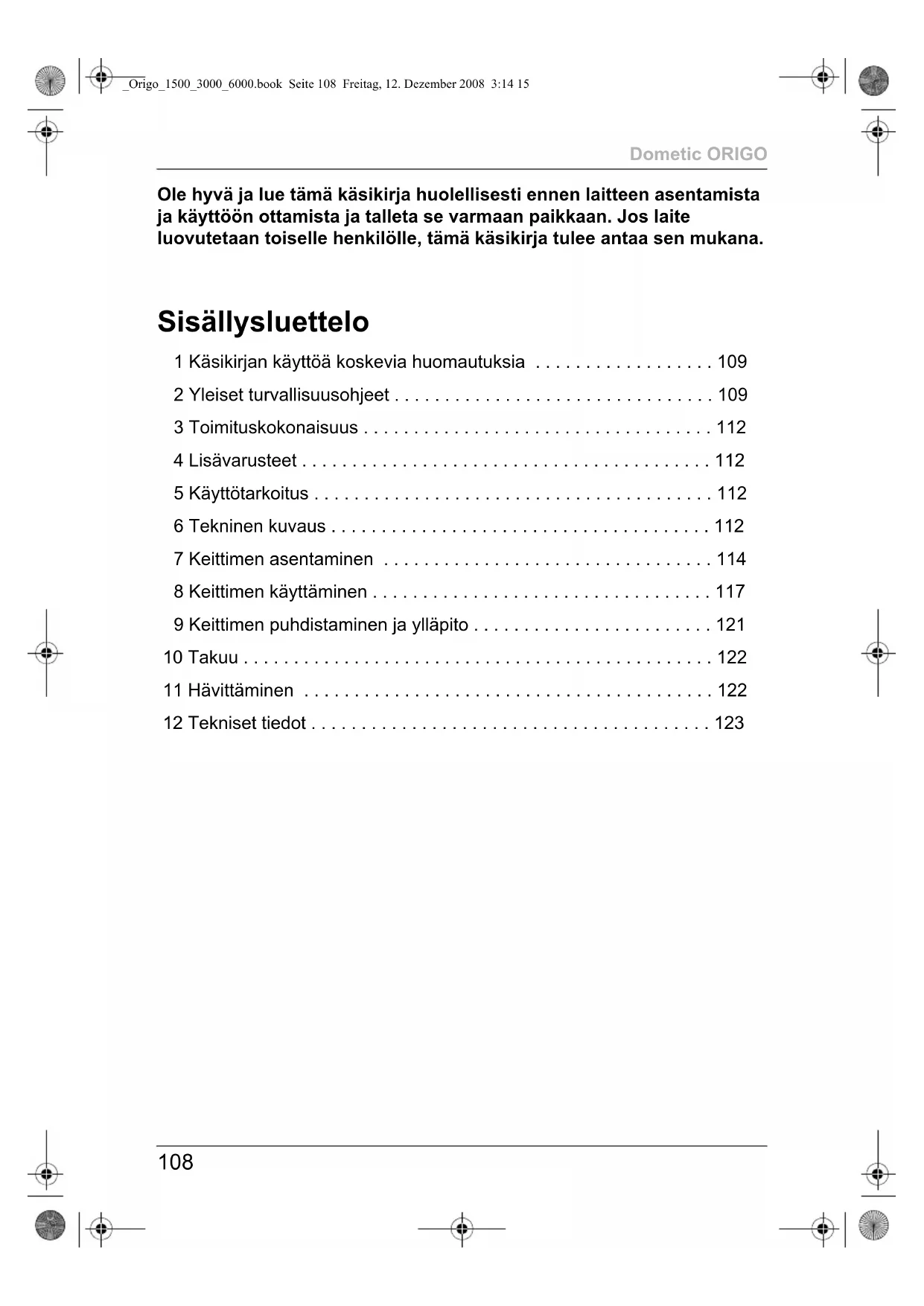

• Ole hyvä ja lue tämä käsikirja huolellisesti ennen laitteen asentamista ja käyttöön ottamista ja talleta se varmaan paikkaan. Jos laite luovutetaan toiselle henkilölle, tämä käsikirja tulee antaa sen mukana. Sisällysluettelo 1 Käsikirjan käyttöä koskevia huomautuksia p. 109
• 2 Yleiset turvallisuusohjeet p. 109
• 3 Toimituskokonaisuus p. 112
• 4 Lisävarusteet p. 112
• 5 Käyttötarkoitus p. 112
• 6 Tekninen kuvaus p. 112
• 7 Keittimen asentaminen p. 114
• 8 Keittimen käyttäminen p. 117
• 9 Keittimen puhdistaminen ja ylläpito p. 121
• 10 Takuu p. 122
• 11 Hävittäminen p. 122
• 12 Tekniset tiedot _Origo_1500_3000_6000.book Seite 108 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Käsikirjan käyttöä koskevia huomautuksia p. 123

1 Käsikirjan käyttöä koskevia huomautuksia

Varoitus! Turvallisuusohje: Noudattamatta jättäminen voi johtaa henkilö- tai materiaalivaurioihin.

Huomio! Turvallisuusohje: Noudattamatta jättäminen voi johtaa materiaalivaurioihin ja haitata laitteen toimintaa.

Ohje Laitteen käyttöä koskevia lisätietoja. ➤ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta. ✓ Tämä symboli kuvailee menettelyn tuloksen. kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä ”kohteeseen 5 kuvassa 1, sivulla 3”. Noudata myös seuraavia turvallisuusohjeita. 2 Yleiset turvallisuusohjeet Valmistaja ei ota mitään vastuuta seuraavista syistä johtuvista vaurioista: z asennus- tai liitäntävirheet z laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syntyneet vauriot, z laitteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset, z käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen. _Origo_1500_3000_6000.book Seite 109 Freitag, 12. Dezember 2008 3:14 15Yleiset turvallisuusohjeet Dometic ORIGO

2.1 Yleinen turvallisuus

z Käytä vain denaturoitua spriitä. Älä käytä muita polttoaineita kuten bensiiniä, dieseliä, metanolia, propaania tai sytytysnestettä. z Tukehtumisvaara! Varmista ennen laitteen käynnistämistä, että alue on riittävästi tuuletettu. z Sijoita A-luokan sammutin (spriikeittimille) etäisyydelle, josta se voidaan tavoittaa. Varmista, että pätevä henkilökunta tarkastaa sammuttimen säännöllisesti. z Henkilöiden, joiden fyysinen, sensorinen tai henkinen kyvykkyys estää heitä käyttämästä tätä laitetta turvallisesti, ei tulisi käyttää sitä muutoin kuin vastuullisen aikuisen valvonnassa.

z Käytä keitintä vain sen käyttötarkoitukseen.

2.2 Denaturoidun spriin käsittelyä koskevat

z Pidä syttyvät materiaalit kaukana lämmitys- ja keittolaitteista ja muista valo- ja lämpölähteistä. z Säilytä spriitä ainoastaan sopivissa astioissa riittävän kaukana keittimestä. z Eliminoi kaikki kipinälähteet tai liekit alueilta, joilla spriitä säilytetään tai täytetään. z Älä koskaan täytä kanistereita niiden ollessa yhä paikallaan keittimessä. Älä koskaan kaada polttoainetta lieden yläpuolelta polttimen reikiin (kuva 1, sivulla 2). z Ylitäyttäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaa vakavia palovammoja. z Denaturoitu sprii palaa lähes näkymättömällä liekillä, joten suuri vaurio voi syntyä jo ennen kuin edes huomaat vaaraa. _Origo_1500_3000_6000.book Seite 110 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Yleiset turvallisuusohjeet

z Pyyhi kaikki roiskunut sprii välittömästi pois hallitsemattoman palamisen estämiseksi. z Älä tupakoi käsitellessäsi spriitä tai käyttäessäsi keitintä. z Täytä kanisteri vain maksimivetoisuuteen asti. Sprii laajenee lämmetessään kanisterissa. Spriin ylitäyttäminen voi johtaa hallitsemattomaan palamiseen keittimen sisällä.

2.3 Laitteen turvallinen käyttäminen

z Käytä pitkiä tulitikkuja tai pitkiä sytyttimiä polttimen sytyttämiseen. Vedä kätesi nopeasti pois heti, kun poltin syttyy. z Käytä keitintä käyttäessäsi asianmukaista vaatetusta. Älä käytä roikkuvia asusteita, jotka voivat syttyä palamaan.

z Anna keittimen jäähtyä ympäristön lämpötilaan ennen kuin kosketat sitä paljain käsin. z Pidä keitintä ympäröivä alue ja sisätilat vapaina rasvasta, eläinrasvasta, alkoholipitoisista aineista, muovista tai syttyvistä tekstiileistä (esimerkiksi verhot, pyyhkeet, keittiötarvikkeet). z Käytä vain kattiloita ja pannuja, joiden maksimihalkaisija on 23 cm. z Varmista ruokaa valmistaessasi, että pannut ja kattilat ovat turvallisesti paikoillaan. On suositeltavaa käyttää kattilapidikkeitä (kuva 2 2, sivulla 2, lisävaruste). z Ole varovainen kuumentaessasi rasvaa tai öljyä. Rasva ja öljy syttyvät tulee, jos ne altistetaan suurelle kuumuudelle. z Käytä vain kuivia pannulappuja höyryn muodostumisen estämiseksi. Älä käytä pyyhkeitä tai vastaavia pannulappuina, koska ne voivat syttyä tuleen. z Älä koskaan ruokaa laittaessasi jätä keitintä vaille valvontaa. Yli kiehuvat kattilat voivat synnyttää savua ja tulipaloja. z Aseta polttimen säädin (kuva 2 1, sivulla 2) pois-asentoon ennen kuin otat kattilan pois. z Älä käytä keitintä ympäristön lämmittämiseen. _Origo_1500_3000_6000.book Seite 111 Freitag, 12. Dezember 2008 3:14 15Toimituskokonaisuus Dometic ORIGO

3 Toimituskokonaisuus z Keitin z Tiiviste per kanisteri z Vain 6000 ja 6200: Keinuripustimet 4 Lisävarusteet 5 Käyttötarkoitus Dometic ORIGO -keittimet on suunniteltu käytettäviksi ajoneuvoissa tai veneissä. 6 Tekninen kuvaus

Keittimet ja uunit on valmistettu ruostumattomasta teräksestä ja niissä sovelletaan imeytysperiaatetta. Kanisterin tilavuus on 1,2 l. Polttoaineena käytetään denaturoitua spriitä. Sprii imeytetään kanistereissa olevaan palamattomaan materiaaliin. Niissä ei ole ole varusteena polttoaineventtiiliä tai polttoainejohtimia, joihin voi syntyä vuotoja tai muita vastaavia, säännöllistä huoltoa vaativia komponentteja. Kuvaus Tuote nro

6.2 Laitemuunnelmien spesifikaatiot

Saatavissa on erilaisia keitinmuunnelmia. z 1500: yksipolttiminen yksikkö z 3000: kaksipolttiminen yksikkö z 6000: kaksoispoltin ja lisäuuni z 6100: uuni ilman keitinosaa uppoasennukseen z 6200: uuni ilman keitinosaa, voidaan yhdistää malliin 3000 Laitteesi tyypin määrittelemiseksi katso tyyppikilven tuotenumeroa.

Käyttölaitteet laitteen käyttämiseen denaturoidulla spriillä (kuva 2, sivulla 2): Origo 6000:n ja 6200:n käyttölaitteet (kuva 3, sivulla 3): Nro Kuvaus 1 Säädinnuppi – ”0”: poltin kiinni – ”4”: poltin auki 2 Kattilapidike (lisävaruste) Nro Kuvaus 1 Keittimen poltinaukko 2 Nuppi keittimen säätelyä varten 3 Keinulukkolaite 4 Uuninuppi uunin säätelyä varten – ”0”: poltin kiinni – ”4”: poltin auki 5 Uunin lämpömittari 6 Keittimen yläosan salpa _Origo_1500_3000_6000.book Seite 113 Freitag, 12. Dezember 2008 3:14 15Keittimen asentaminen Dometic ORIGO

Origo 6100:n käyttölaitteet (kuva 4, sivulla 3): 7 Keittimen asentaminen Voit sovittaa keittimen (1500/3000) keittiösi pöytätasoon. Aseta Origo 6000 – 6200 keittiöösi.

7.1 Asennuspaikan valitseminen

Noudata seuraavia ohjeita valitessasi asennuspaikkaa: z Valitse laitteelle hyvin tuuletettu paikka. z Vältä vetoa asennuspaikassa. Jos asennat keittimen avoimeen hyttiin tai muuhun avoimeen paikkaan, asenna lisätuulisuoja. z Älä käytä laitetta tiloissa, joissa on vallitsee räjähdysvaara. z Jätä vähintään 50 mm väliä sivuseiniin ja 750 mm eristämättömiin pintoihin keittimen yllä. z Jos käytät keinuripustimia (lisävaruste malleihin 1500 ja 3000), varmista, että keitin voi keinua vapaasti. z 6000, 6200: Jätä vähintään 100 mm väliä takaseinään ja 750 mm eristämättömiin pintoihin uunin yllä. z 6000, 6200: Varmista, että tila riittää lieden keinumiseen. Nro Kuvaus 1 Uuninuppi uunin säätelyä varten – ”0”: poltin kiinni – ”4”: poltin auki 2 Uunin lämpömittari _Origo_1500_3000_6000.book Seite 114 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Keittimen asentaminen

7.2 Keittimen asentaminen (kuva 5, sivulla 4)

Huomio – Laitteen vaurioitumisen vaara! Varmista ennen reikien poraamista, että poraaminen, sahaaminen ja viilaaminen ei vahingoita sähköjohtoja tai muita ajoneuvon osia. Jos et käytä keinuripustimia, asenna keitin seuraavalla tavalla: ➤ Poraa keittimen pohjassa olevien merkkien läpi. ➤ Kiinnitä keitin paikalleen reikien läpi. Valmistaja suosittelee, että ORIGO 1500:n tai 3000:n asennukseen käytetään keinuripustimia (lisävaruste). Asenna keinuripustimet seuraavalla tavalla: ➤ Kiinnitä keinuripustinten sivulevyt (1) keittimen alempaan runkoon (3) mukana toimitetuilla ruuveilla ja muttereilla.

Huomautus Keinuripustinten varsia (2) voi kääntää, jotta keitin (3) voidaan laskea alemmas eteen tai taakse. ➤ Ennen keinuripustinten varsien (2) asentamista tee testi kiinnittämällä ne keinuripustinten sivulevyihin (1). Näin näet, mikä vaihtoehto on oikea veneeseesi. Muista: kun keinuripustimet ovat ala-asennossa, keitinosa täytyy nostaa kokonaan ylös, jotta polttoainesäiliöt voidaan poistaa täyttämistä varten. Varmista, että asennus on tehty siten kuin kuva 5, sivulla 4 esittää. ➤ Aseta pyöreäreikäiset kuitualuslevyt (4) keinuripustinten varsiin (2). ➤ Nosta keitin paikalleen. ➤ Aseta soikeareikäiset kuitualuslevyt (5) keinuripustinten sivuvarsiin (2). ➤ Kiristä ruuvit (6). ➤ Säädä ruuvien kireys haluttua kitkaa vastaavaksi. ➤ Sijoita B-1-luokan sammutin etäisyydelle, josta se voidaan tavoittaa. _Origo_1500_3000_6000.book Seite 115 Freitag, 12. Dezember 2008 3:14 15Keittimen asentaminen Dometic ORIGO

7.3 Origo 6000:n ja 6200:n asentaminen (kuva 6,

Huomio – Laitteen vaurioitumisen vaara! Varmista ennen reikien poraamista, että poraaminen, sahaaminen ja viilaaminen ei vahingoita sähköjohtoja tai muita ajoneuvon osia. ➤ Määritä paras paikka saranakohdille asettamalla liesi haluttuun kohtaan. ➤ Avaa keittimen yläosa. ➤ Merkitse kiinnityspisteet keinuripustimen sivulevyjen reikien läpi (1). ➤ Poista liesi. ➤ Kiinnitä keinuripustimen varret (2) kuitualuslevyt ja ruuvit irrotettuina. ➤ Sovita yksi pyöreäreikäinen kuitualuslevy (3) keinuripustimen varren molemmille puolille (2). ➤ Nosta liesi keinuripustimen varsien (2) väliin niin, että keinuripustimen sivulevyt painuvat paikoilleen keinuripustimen sivulevyihin (2). ➤ Sovita soikeareikäiset kuitualuslevyt keittimen yläosan ollessa auki (4) keinuripustimen varteen (2). Varmista, että ne istuvat kunnolla keinuripustimen varsissa (2) eivätkä pääse pyörimään. ➤ Sovita teräsaluslevyt (5), ruuvit (6) ja kiristä. ➤ Säädä ruuvien kireys haluttua kitkaa vastaavaksi. ➤ Sijoita B-1-luokan sammutin etäisyydelle, josta se voidaan tavoittaa.

7.4 Origo 6100:n asentaminen

Huomio – Laitteen vaurioitumisen vaara! Varmista ennen reikien poraamista, että poraaminen, sahaaminen ja viilaaminen ei vahingoita sähköjohtoja tai muita ajoneuvon osia. ➤ Tee seuraavia mittoja vastaava reikä (L x K x S): 490 x 530 x 400 mm. ➤ Aseta uuni reikään. ➤ Kiinnitä uuni. ➤ Sijoita B-1-luokan sammutin etäisyydelle, josta se voidaan tavoittaa. _Origo_1500_3000_6000.book Seite 116 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Keittimen käyttäminen

8 Keittimen käyttäminen

8.1 Denaturoidun spriin täyttäminen

Huomio! Loukkaantumisvaara! Älä koskaan kaada polttoainetta lieden yläpuolelta polttimen reikiin (kuva 1, sivulla 2). Ylitäyttäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaa vakavia palovammoja.

Huomautus Jos keitin asennetaan keinuripustimet ala-asennossa, keitinosa täytyy nostaa kokonaan ylös, jotta polttoainesäiliöt voidaan poistaa täyttämistä varten. ➤ Varmista, että kaikki polttimet ovat pois päältä: käännä nuppi asentoon ”0”. Muuten keittimen kantta ei voi avata. ➤ Varmista, että keitin on jäähtynyt huonelämpötilaan. ➤ Vedä keittimen yläosan alareunaa kevyesti eteenpäin samalla kun painat salpaa (kuva 7, sivulla 5). ➤ Nosta keittimen yläosa. ➤ Tarkista kanisterin aukko ja varmista, että siinä ei näy liekkiä tai hehkua. ➤ Ota kanisteri ulos. ➤ Pidä kanisteria alas kallistettuna (kuva 8, sivulla 5). ➤ Täytä denaturoitua spriitä kanisterin aukon lankaverkon läpi. Maksimitilavuus per kanisteri ei saa ylittää 1,2 litraa. ➤ Tarkasta polttoaineen määrä kääntämällä kanisteri pystysuoraan (kuva 9, sivulla 5). Pidä se tässä asennossa 20 s varmistaaksesi, että sitä ei ole ylitäytetty. Lisäksi pääset näin vahingossa sattunen ylitäyttämisen yhteydessä eroon ylimääräisestä polttoaineesta. ✓ Polttoaineen maksimitaso on saavutettu, kun polttoaine näkyy aukon alareunassa. _Origo_1500_3000_6000.book Seite 117 Freitag, 12. Dezember 2008 3:14 15Keittimen käyttäminen Dometic ORIGO

Huomautus Keitin toimii, vaikka kanisteria ei ole täytetty maksimimäärään. ➤ Pyyhi mahdollisesti roiskunut sprii kanisterin ulkopuolelta. ➤ Aseta kanisteri paikalleen. ➤ Sulje keittimen yläosa. Nuppien täytyy olla ”0”-asennossa; muuten keittimen yläosa ei taitu. ✓ Salpa lukittuu. ➤ Varmista, säätölevyt peittävät poltinaukot niin, että keittimen yläosa on vaakasuorassa.

8.2 Denaturoidun spriin täyttäminen uuniin

Huomio! Loukkaantumisvaara! Älä koskaan kaada polttoainetta polttimen reikään uunin yläpuolelta. Ylitäyttäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaa vakavia palovammoja. ➤ Varmista, että poltin on pois päältä: käännä uunin nuppi asentoon ”0”. ➤ Varmista, että uuni on jäähtynyt huonelämpötilaan. ➤ Avaa polttimen kansi. ➤ Paina nuppia (kuva 0 2, sivulla 6) samaan aikaan, kun painat salpaa (kuva 0 1, sivulla 6). ➤ Ota kanisteri ulos. ➤ Tarkista kanisterin aukko ja varmista, että siinä ei näy liekkiä tai hehkua. ➤ Pidä kanisteria alas kallistettuna (kuva 8, sivulla 5). ➤ Lisää denaturoitu sprii kanisterin aukon lankaverkon läpi. Kanisterin maksimitilavuutta 1,2 l ei saa ylittää. ➤ Tarkasta polttoaineen määrä kääntämällä kanisteri pystysuoraan (kuva 9, sivulla 5). _Origo_1500_3000_6000.book Seite 118 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Keittimen käyttäminen

Pidä se tässä asennossa 20 s varmistaaksesi, että sitä ei ole ylitäytetty. Lisäksi pääset näin vahingossa sattunen ylitäyttämisen yhteydessä eroon ylimääräisestä polttoaineesta. ✓ Polttoaineen maksimitaso on saavutettu, kun polttoaine näkyy aukon alareunassa.

Huomautus Uuni toimii, vaikka kanisteria ei ole täytetty maksimimäärään. ➤ Pyyhi mahdollisesti roiskunut sprii kanisterin ulkopuolelta. ➤ Aseta kanisteri takaisin sen paikkaan. ✓ Salpa lukittuu.

8.3 Keittimen sytyttäminen

Huomio! Loukkaantumisvaara! Käytä polttimen sytyttämiseen pitkiä tulitikkuja tai sytyttimiä. Vedä kätesi nopeasti pois heti, kun poltin syttyy. ➤ Käännä nuppi asentoon ”4”. ✓ Poltin on auki. ➤ Sytytä keitin asettamalla pitkä tulitikku tai pitkä sytytin polttimen aukkoon (kuva a, sivulla 6). ➤ Säädä liekki siten, että se ei ylety kattilan reunan yli. ➤ Valitse haluttu tehoasetus nupin avulla.

Huomautus Jos keitin ei ole jäähtynyt edellisestä käytöstä, poltin saattaa syttyä mutta sammua välittömästi. Puhalla tässä tapauksessa ilmaa polttimen aukkoon höyryn hajottamiseksi. Sytytä keitin myöhemmin yllä kuvatulla tavalla. _Origo_1500_3000_6000.book Seite 119 Freitag, 12. Dezember 2008 3:14 15Keittimen käyttäminen Dometic ORIGO

8.4 Uunin sytyttäminen

Huomio! Loukkaantumisvaara! Käytä polttimen sytyttämiseen pitkiä tulitikkuja tai sytyttimiä. Vedä kätesi nopeasti pois heti, kun poltin syttyy. ➤ Käännä uunin nuppi asentoon ”4”. ✓ Poltin on auki. ✓ Avaa uunin luukku. ➤ Nosta polttimen kantta (kuva b 1, sivulla 6). ➤ Sytytä uuni asettamalla pitkä tulitikku tai pitkä sytytin polttimen aukkoon (kuva b 2, sivulla 6). ➤ Valitse haluttu tehoasetus uunin nupin avulla.

Huomautus Jos uuni ei ole jäähtynyt edellisestä käytöstä, poltin saattaa syttyä mutta sammua välittömästi. Puhalla tässä tapauksessa ilmaa polttimen aukkoon höyryn hajottamiseksi. Sytytä uuni myöhemmin yllä kuvatulla tavalla.

8.5 Liekin sammuttaminen

➤ Käännä nuppi asentoon ”4”. ✓ Poltin on kiinni. ➤ Odota noin viisi sekuntia. ➤ Käännä nuppi asentoon ”4” varmistaaksesi, että liekki on sammunut. ✓ Poltin on auki. ➤ Käännä nuppi asentoon ”4”. ✓ Poltin on kiinni. _Origo_1500_3000_6000.book Seite 120 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Keittimen puhdistaminen ja ylläpito

8.6 Keitinkanisterin peittäminen tiivisteellä

Denaturoidun spriin haihtumisen estämiseksi polttimet peitetään kumisilla tiivisteillä, jos keitintä ei käytetä pitkään aikaan. ➤ Varmista, että keitin on jäähtynyt huonelämpötilaan. ➤ Vedä keittimen yläosaa kevyesti eteenpäin samalla kun painat salpaa (kuva 7, sivulla 5). ➤ Nosta keittimen yläosa. ➤ Aseta tiiviste kanisterin aukon päälle. ➤ Sulje keittimen yläosa. ✓ Salpa lukittuu.

Huomautus Poista tiivisteet ennen keittimen käyttämistä. 9 Keittimen puhdistaminen ja ylläpito

Huomio Älä käytä puhdistamiseen teräviä tai kovia esineitä, koska se voi vahingoittaa laitetta. ➤ Ota ritilä pois keittimen päältä. Liu’uta tätä varten pidätin pois reiästä ja nosta ritilä (kuva c, sivulla 7). ➤ Puhdista keittimen yläpinta. Poista erityisesti tahmea rasva ja öljy. ➤ 6000: Puhdista uuni. Poista erityisesti tahmea rasva ja öljy. _Origo_1500_3000_6000.book Seite 121 Freitag, 12. Dezember 2008 3:14 15Takuu Dometic ORIGO

10 Takuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat: z kopio ostolaskusta, jossa näkyy ostopäivä, z valitusperuste tai vikakuvaus. 11 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat laitteen lopullisesti käytöstä, ota selvää laitteen hävittämistä koskevista määräyksistä lähimmässä kierrätyskeskuksessa tai kauppiaasi luona. _Origo_1500_3000_6000.book Seite 122 Freitag, 12. Dezember 2008 3:14 15Dometic ORIGO Tekniset tiedot

12 Tekniset tiedot Oikeus muunnelmiin, teknisiin parannuksiin ja toimitusoptioihin pidätetään. Dometic ORIGO -keitin

Tuote nro: 958140101 958140501 Poltinten määrä: 1
