KÄYTTÖOHJE CU325M DOMETIC

Asennus Käyttö / Huolto

Turvallisuussymbolit varoittavat mahdollisista henkilövaaroista. Noudata kaikkia symbolien jälkeen annettuja viestejä SISÄLLYSLUETTELO VAROTOIMIA 115 ASENNUS 116 LISÄVAROTOIMIA 116 UPOTUSAUKKO 116 KAASULIITÄNTÄ 117

VAROITUS Loukkaantumisen tai kuoleman vaara. TÄRKEÄÄ Loukkaantumisen ja/tai materiaalivahinkojen vaara.

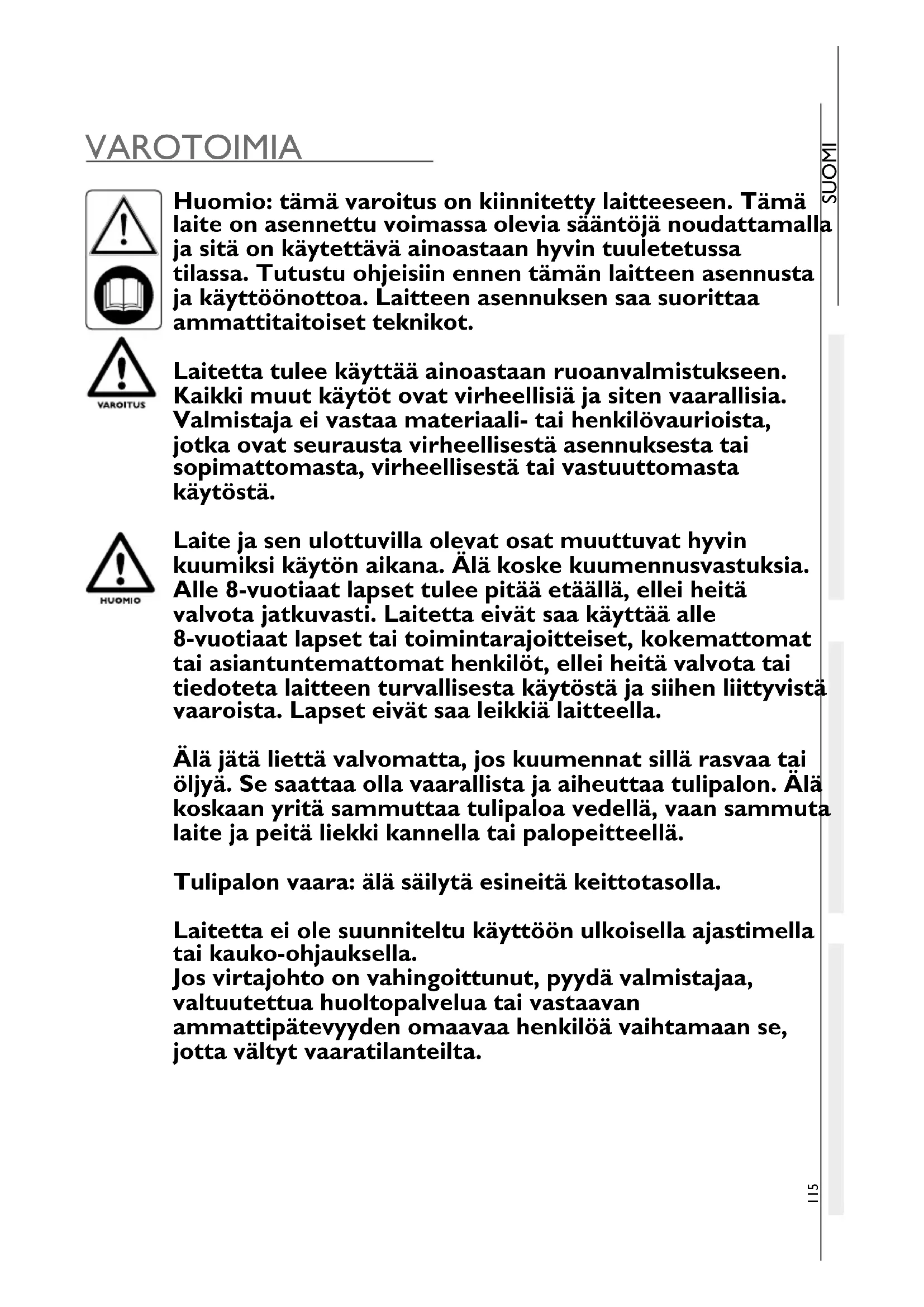

SUOMI VAROTOIMIA Huomio: tämä varoitus on kiinnitetty laitteeseen. Tämä laite on asennettu voimassa olevia sääntöjä noudattamalla ja sitä on käytettävä ainoastaan hyvin tuuletetussa tilassa. Tutustu ohjeisiin ennen tämän laitteen asennusta ja käyttöönottoa. Laitteen asennuksen saa suorittaa ammattitaitoiset teknikot. Laitetta tulee käyttää ainoastaan ruoanvalmistukseen. Kaikki muut käytöt ovat virheellisiä ja siten vaarallisia. Valmistaja ei vastaa materiaali- tai henkilövaurioista, jotka ovat seurausta virheellisestä asennuksesta tai sopimattomasta, virheellisestä tai vastuuttomasta käytöstä. Laite ja sen ulottuvilla olevat osat muuttuvat hyvin kuumiksi käytön aikana. Älä koske kuumennusvastuksia. Alle 8-vuotiaat lapset tulee pitää etäällä, ellei heitä valvota jatkuvasti. Laitetta eivät saa käyttää alle 8-vuotiaat lapset tai toimintarajoitteiset, kokemattomat tai asiantuntemattomat henkilöt, ellei heitä valvota tai tiedoteta laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Lapset eivät saa leikkiä laitteella. Älä jätä liettä valvomatta, jos kuumennat sillä rasvaa tai öljyä. Se saattaa olla vaarallista ja aiheuttaa tulipalon. Älä koskaan yritä sammuttaa tulipaloa vedellä, vaan sammuta laite ja peitä liekki kannella tai palopeitteellä. Tulipalon vaara: älä säilytä esineitä keittotasolla. Laitetta ei ole suunniteltu käyttöön ulkoisella ajastimella tai kauko-ohjauksella. Jos virtajohto on vahingoittunut, pyydä valmistajaa, valtuutettua huoltopalvelua tai vastaavan ammattipätevyyden omaavaa henkilöä vaihtamaan se, jotta vältyt vaaratilanteilta.HUOLTO KÄYTTÖASENNUS Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Älä käytä hankaavia tai teräviä metallilastoja lasisten uuninluukkujen puhdistukseen sillä ne saattavat naarmuttaa pintaa ja rikkoa lasin. Älä pese laitetta höyrypesurilla. LISÄVAROTOIMIA

100 mm LAITTEEN SIVUJEN JA LÄHELLÄ OLEVIEN PYSTYSUORIEN SEINIEN VÄLILLÄ UPOTUSAUKON MITAT Tee reikä kaapistoon KUVASSA 2 - SIVU 171 osoitettuun tapaan, mallista riippuen. Kaapiston vaakasuoran työtason ja kaapiston pystysivun tulee olla suorassa kulmassa keskenään. Kaapiston upotusaukon tulee olla täysin suorakulmainen. Jos kaapistossa on ilmanvaihtoaukot, varo ettei niihin pääse palavia materiaaleja.

SUOMI Kaasuputki tulee liittää laitteeseen metallisella putkella ja tiiviillä liittimillä. Letkua voidaan käyttää, mutta sen on oltava: a) Aina tarkistettavissa; b) Suojattu kosketukselta kuumeneviin osiin (kuten polttimien alla oleva osa); c) Suojattu kaikenlaiselta kuormitukselta (vääntäminen, veto, puristus…..) d) Suojattu kaapiston liikkuvilta osilta (esim. laatikko); e) Korkeintaan 1,5m pitkä; f) Vaihdettava ennen siinä lukevaa eräpäivää; Kun olet suorittanut liitännän, tarkista järjestelmän tiiviys kaatamalla sen päälle ei-korrosoivaa nestettä. Älä käytä saippuavettä. ÄLÄ KÄYTÄ AVOTULTA. Tämä laite voi toimia seuraavilla kaasuilla ja syöttöpaineilla. Laitteen säätöluokka (tai luokat) lukee selkeästi pakkauksessa ja taakse kiinnitetyssä arvokilvessä. KAASULIITÄNTÄ TARKISTA NÄMÄ TIEDOT ENNEN LAITTEEN LIITTÄMISTÄ KAASUPULLOON. KAASUPULLON JA LAITTEEN VÄLISSÄ KÄYTETTÄVIEN PAINEENALENTIMIEN TULEE OLLA ALLA OLEVASSA TAULUKOSSA ANNETTUJEN LUOKKIEN MUKAISIA. ASENNUS- JA LIITÄNTÄTÖIDEN AIKANA LAITTEEN PÄÄKAASULETKUA EI SAA VÄÄNTÄÄ, VETÄÄ TAI KUORMITTAA MILLÄÄN TAVOIN.HUOLTO KÄYTTÖ ASENNUS MALLI CU400PE - CU400BPE - CU401PE - CU402PE CU403PE - CU404PE - CU404PEMW CU405PEMW - CU407PEMW - CU414PE NIMELLISJÄNNITE 220-240V~ 50/60Hz 800 W NIMELLISTEHO

:n punamustaa kaksinkertaista kaapelia. Liitä kaapeli laitteen takaosassa olevaan liitinalustaan, jossa on "+12 V – ". Punainen on plus-napa ja musta miinus-napa.

Tämä luku koskee ainoastaan malleja, joiden kylkeen kiinnitetyssä etiketissä lukee 12 V .

KORKEAJÄNNITE 220-240 V~

Tämä luku koskee pelkästään seuraavassa taulukossa lueteltuja malleja: Kytke virta päälle pistokkeen avulla. Anna vahingoittuneen virtajohdon (H05RR-F 3x0,75mm

SUOMI POLTTIMET Alla on lueteltu eri malleihin kuuluvien polttimien ominaisuudet:

SUOMI Saadaksesi liekin aikaan, paina valitsinta kevyesti ja käännä se suuren leikin kohdalle. Paina samanaikaisesti elektronista sytytyspainiketta. Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, jotta liekki jää palamaan.

• KÄÄNNÄ VALITSIN ”PIENI LIEKKI” ASENTOON

• SIIRRY MANUAALISEEN SYTYTYKSEEN

• TARKISTA, ETTÄ PULLOSSA ON KAASUA JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN. TOIMENPITEEN AIKANA POLTTIMEN PÄÄLLÄ EI SAA OLLA KATTILOITA TAI MUITA TAVAROITA. Saadaksesi liekin aikaan, paina valitsinta kevyesti ja käännä se suuren liekin kohdalle. sytytä poltin samanaikaisesti tulitikulla tai kaasunsytyttimellä ja pidä valitsinta painettuna muutaman sekunnin ajan, jotta liekki jää palamaan. JOS POLTIN EI SYTY VÄLITTÖMÄSTI TARKISTA, ETTÄ PULLOSSA ON KAASUA. JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN.

- KEITTOLEIDEN LIEKIN SÄÄTÖ

Säädä keittolieden liekki kääntämällä säädin haluamaasi asentoon. APU Ø 47 mm

Sytytä liekki painamalla ohjauspainiketta pohjaan ja käännä se asennosta 1 asentoon 6. Sytytä samanaikaisesti poltin tulitikulla tai kaasunsytyttimellä. Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, kunnes liekki jää palamaan.

- UUNIN MANUAALINEN SYTYTYS

UUNI UUNIN SYTYTTÄMISEN AIKANA LUUKUN TULEE OLLA KOKONAAN AUKI. UUNI SISÄLLÄ OLEVA RITILÄ, PELTI (ALUSTA) TAI PANNU ON ASETETTAVA SITEN, ETTEI SE JOUDU SUORAAN KOSKETUKSEEN LIEKKIEN KANSSA. JOS POLTTIMEN LIEKKI SAMMUU SATTUMALTA, SULJE KAASUHANA JA ODOTA MINUUTTI ENNEN SEN UUDELLEN SYTYTYSTÄ. - UUNIN ELEKTRONINEN SYTYTYS (MALLISTA RIIPPUEN) Sytytä liekki painamalla säätönuppia pohjaan ja käännä se kohdasta 1 kohtaan 6. Paina samanaikaisesti elektronista sytytyspainiketta (malleissa, joiden luukussa on symboli ★, sytytyspainike ei ole näkyvä ja se aktivoituu painamalla nuppi pohjaan). Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan niin, että liekki jää palamaan. SJOS POLTIN EI SYTY VÄLITTÖMÄSTI TARKISTA, ETTÄ PULLOSSA ON KAASUA. JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN. JOS POLTIN EI SYTY VÄLITTÖMÄSTI, TOISTA TOIMENPIDE JOKAISEN SEURAAVASSA ANNETUN NEUVON JÄLKEEN:

• SUORITA MANUAALINEN SYTYTYS

• TARKISTA, ETTÄ KAASUPULLOSSA ON KAASUA JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN. LManuaalista sytytystä käytetään kun laitetta ei ole varustettu elektronisella sytytyksellä tai kun se on vioittunut.

- UUNIN LIEKIN SÄÄTÖ TERMOSTAATIN AVULLA

Heti syttymisen jälkeen poltin toimii suurimalla teholla termostaatin kaikissa asennoissa, kunnes asetettu lämpötila on saavutettu, jolloin termostaatti alentaa tehoa automaattisesti minimitehoon. ASENNOT 1 2 3 4 5 6 LÄMPÖTILA 130° C 160° C 180° C 200° C 220° C 240° C

ASENNUS Saadaksesi liekin syttymään, paina ohjauspainiketta pohjaan asti ja käännä se GRILL –asentoon tai suuren liekin kohdalle. Paina samanaikaisesti sytytyspainiketta (niissä malleissa, joiden luukussa on H-symboli, sytytyspainike ei ole näkyvä ja se käynnistyy samalla kun painiketta painetaan pohjaan asti). Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, jotta liekki jää palamaan. GRILLI - GRILLIN ELEKTRONINEN SYTYTYS (MALLISTA RIIPPUEN) POLTTIMEN SAA SYTYTTÄÄ VAIN JOS LUUKKU ON TÄYSIN AUKI. JOS POLTIN EI SYTY VÄLITTÖMÄSTI, VAPAUTA PAINIKE JA TOISTA TOIMENPIDE

• TARKISTA, ETTÄ KAASUPULLOSSA ON KAASUA JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN. Saadaksesi liekin syttymään, paina ohjauspainiketta pohjaan asti ja käännä se GRILL –asentoon tai suuren liekin kohdalle. Sytytä poltin samanaikaisesti tulitikulla tai kaasunsytyttimellä. Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, jotta liekki jää palamaan. JOS POLTIN EI SYTY VÄLITTÖMÄSTI TARKISTA ETTÄ PULLOSSA ON KAASUA. JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN.

- GRILLIN MANUAALINEN SYTYTYS

Manuaalista sytytystä käytetään kun laitetta ei ole varustettu elektronisella sytytyksellä tai kun se on vioittunut

- GRILLIN LIEKIN SÄÄTÖ

Malleissa 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M- CU335M - CU414PE - CU433 CU433M - CU433ML: grilliä saa käyttää vain termisellä nimellisteholla. Muissa malleissa: säädä liekki kääntämällä säädin haluamallesi kohdalle.

Käytetystä kaasutyypistä riippuen liekin tulee olla seuraavanlainen: Propaani (G31): liekin sisäsäde on sininen ja liekki on tarkkarajainen. Butaani (G30): sytytettäessä poltin liekissä on hieman keltaiset päät, jotka voimistuvat polttimen kuumentuessa. Katso mikroaaltouunin asennus-, käyttö- ja huolto-ohjeet sen ohessa toimitetusta käyttöoppaasta. Sytytä uunin poltin luvussa UUNI annettuja ohjeita noudattamalla. Aseta ohjauskytkin halutulle kohdalle. Aseta uuninpelti asennetun paistivartaan kera KUVASSA 5 - SIVU 183 osoitettuun tapaan. Paina tarkoitusta varten olevaa painiketta käynnistääksesi paistinvartaan moottorin. MIKROAALTOUUNI PAISTINVARRAS SÄHKÖLETVY (mallista riippuen) SÄHKÖLEVYN ENSIMMÄISEN SYTYTYKSEN AIKANA (TAI JOS SITÄ EI OLE KÄYTETTY PITKÄÄN AIKAAN) ON TARPEEN POISTAA SIINÄ OLEVA KOSTEUS KÄYNNISTÄMÄLLÄ LEVY 30 MINUUTIKSI SÄÄDIN 1 ASENNOSSA KÄYTÄ TASAPOHJAISIA KATTILOITA JOIDEN HALKAISIJA EI OLE ALLE

Sähkölevyä ohjataan säätimellä, jossa on 7 asentoa: sammutettu asento vastaa 0 (nolla) kun taas 1-6 asennot käynnistävät sähkölevyn. Sähkölevyn lämpötila nousee numeron kasvaessa 1:stä 6:een. Säätimen läheisyydessä on punainen led-valo, jos syttyy kun sähköliesi on toiminnassa. Sæt dryppefadet ind sammen med den drejende plade, som vist på FIG. 6 - SIDE 184. Tryk på den tilsvarende afbryder for at starte motoren for den drejende plade.

SUOMI KAASUPULLO Käytettävät kaasupullot ovat laitteen käyttömaassa yleisesti käytettyjä. Käytettävä kaasu lukee selkeästi pakkauksessa tai laitteen taakse kiinnitetyssä arvokilvessä. Noudata joka tapauksessa seuraavia ohjeita: kaasupullot tulee asettaa niille tarkoitettuun tilaan pystyasentoon. Niissä tulee olla venttiili ja paineenalennin ja niihin tulee päästä esteettömästi käsiksi. Pullojen vaihdon tulee tapahtua esteettömästi ja helposti. VAROITUS! Käytä seuraavia varotoimia vaihtaessasi kaasupulloa: a) Sulje laitteen hanat. b) Varmista, ettei lähellä ole liekkejä tai avotulta. c) Sulje vaihdettavan kaasupullon venttiili. d) Ruuvaa auki tyhjän kaasupullon paineenalennin ja poista pullo tilasta. Suorita vaihto vastakkaisessa järjestyksessä. Tarkista ei-korrosoivalla nesteellä, ettei kaasua vuoda. Älä käytä saippuavettä. ÄLÄ KÄYTÄ AVOTULTA; e) Sytytä polttimet ja tarkista, että ne toimivat asianmukaisesti. Ota tarvittaessa yhteys valtuutettuun teknikkoon. SULJE PULLON KAASU KÄYTÖN JÄLKEEN. KAASUVUODOT Suosittelemme käyttämään tyyppihyväksyttyä elektronista kaasunilmaisinta. Jos huomaat kaasunhajua: a) Avaa ikkunat ja käske ihmisiä poistumaan välittömästi matkailuautosta, -vaunusta tms. b) Älä koske sähkökatkaisimiin, sytytä tulitikkua tai tee mitään, minkä seurauksena kaasu saattaisi syttyä tuleen. c) Sammuta kaikki avotulet. d) Sulje kaasupullon venttiili tai kaasusäiliö, äläkä avaa venttiiliä ennen kaasuvuodon löytymistä ja korjausta. e) Ota yhteys valtuutettuun teknikkoon VALMISTAJAN OHJEISTA POIKKEAVAN KAASUN JA/TAI PAINEEN KÄYTTÖ SAATTAA AIHEUTTAA LAITTEEN TOIMINTAHÄIRIÖITÄ. VALMISTAJA VAPAUTUU KAIKESTA VASTUUSTA, JOS LAITETTA KÄYTETÄÄN VIRHEELLISESTI.ASENNUS
