Produkttype	Indbygget gasovn med kogeplade
Mærke	Dometic
Model	CU325M
Kategori	Ovn
Madlavningstype	Gas
Antal kogepladebrændere	2 hurtigbrændere (∅ 77 mm), 1 semi-hurtig brænder (∅ 62 mm)
Hurtigbrænder (x2)	Nominel effekt: 1,8 kW hver (131 g/h)
Semi-hurtig brænder	Nominel effekt: 1,0 kW (73 g/h)
Ovnsbrænder	Nominel effekt: 1,2 kW (87 g/h)
Grillbrænder	Nominel effekt: 1,6 kW (116 g/h)
Samlet termisk effekt	5,8 kW (422 g/h)
Gasforbrug	G30/G31, se etiket for tryk
Strømforsyning	12 V (til elektronisk tænding) eller 220-240 V afhængigt af model
Tænding	Elektronisk og manuel
Ovns temperaturområde	160 °C til 240 °C (position 1 til 6)
Mål (B x D x H) estimat	Indbygningsmål: 560 x 480 mm, højde 85 mm
Vægt (estimat)	15 kg
Materiale	Rustfrit stål, emalje, hærdet glas
Farve	Rustfrit / sort
Ovnsfunktioner	Klassisk madlavning, grill, grillspyd (afhængigt af model)
Sikkerhed	Automatisk flammeafbrydelse, børnesikring (afhængigt af model)
Vedligeholdelse og rengøring	Rengøring med sæbevand, ingen slibende midler
Reservedele og reparerbarhed	Dyse, brændere, knapper, dørglas tilgængelige
Garanti	2 år (ifølge lokal lovgivning)

Ofte stillede spørgsmål - CU325M DOMETIC

Hvilke typer gas kan jeg bruge med Dometic CU325M ovnen?

Ovnen er kompatibel med butan (G30) og propan (G31). Kontrollér det anbefalede tryk på apparatets mærkat (normalt 28-30 mbar for butan, 37 mbar for propan).

Hvordan tænder jeg ovnen, hvis den elektroniske tænding ikke virker?

Brug manuel tænding: tryk ovnknappen helt ind, drej den til en position mellem 1 og 6, og før en tændstik eller gaslighter hen til brænderen. Hold knappen nede i et par sekunder efter tænding.

Hvad er indbygningsmålene for CU325M?

De typiske indbygningsmål er cirka 560 mm i bredden, 480 mm i dybden og 85 mm i højden. Se diagrammet i manualen for nøjagtige mål for din model.

Hvordan rengør jeg ovnens glasdør?

Brug ikke slibende midler eller metalskrabere. Rengør med en blød klud og sæbevand. Tør grundigt for at undgå mærker.

Kan jeg bruge grillen i mere end 25 minutter?

Nej, grillen må ikke bruges i mere end 25 minutter i træk. Den er ikke designet til at fungere som en ovn. Overhold denne grænse for at undgå risiko.

Hvad skal jeg gøre, hvis der lugter gas?

Åbn straks vinduerne, rør ikke ved nogen elektriske kontakter, sluk alle flammer, luk gasflaskens ventil, og forlad området. Kontakt en godkendt tekniker.

Hvordan indstiller jeg flammen på kogepladebrænderne?

Drej den tilsvarende knap til den ønskede position: stor flamme til hurtig madlavning, lille flamme til simring. Flammen må ikke overstige grydebunden.

Varmer ovnen kun fra bunden?

Ja, ovnbrænderen sidder i bunden. Varmen stiger naturligt op. Brug risten på det passende niveau efter opskriften. Termostaten regulerer temperaturen fra 160°C til 240°C.

Kan jeg bruge kobbergryder på brænderne?

Ja, forudsat at bunden er flad, og diameteren passer til brænderen (6-16 cm til hjælpebrænder, 16-22 cm til semi-hurtig og hurtig). Flammen må ikke overstige bunden.

Hvordan skifter jeg gasflasken?

Luk alle apparatets haner, sørg for at der ikke er flammer i nærheden, luk ventilen på den tomme flaske, skru reduktionsventilen af, udskift flasken, skru reduktionsventilen på, og kontroller tætheden med et ikke-ætsende middel (ingen flamme).

BRUGSANVISNING CU325M DOMETIC

Sikkerhedssymboler, der henviser til potentielle farer for den personlige sikkerhed.

Overhold alle disse sikkerhedsforskrifter og følg de nedenstående symboler:

ADVARSEL

ADVARSEL

Fare for kvæstelser eller død.

FORSIGTIG

VIGTIGT

Pas på: Denne advarsel sidder på apparatet. Dette apparat bør installeres i henhold til de gældende forholdsregler og udelukkende bruges på et område med god ventilation. Læs instruktionerne, før apparatet installeres og bruges. Apparatet skal installeres af kvalificerede teknikere.

Dette apparat er udelukkende projekteret til stegning af fødevarer. Ethvert andet brug er ukorrekt og derfor farligt. Fabrikanten kan ikke holdes ansvarlig for skader på genstande eller personer, der skyldes en ukorrekt installation eller et fejlagtigt, upassende eller uansvarligt brug.

Apparatet og dets tilgængelige dele bliver meget varme i forbindelse med brug. Pas på, at du ikke rører ved varmelegemerne. Børn under 8 år må kun komme i nærheden af apparatet, hvis de er under opsyn. Dette apparat må kun benyttes af børn fra 8 år og opefter og af personer med fysiske, sansemæssige eller mentale handicaps eller med manglende erfaring eller kendskab til apparatet, såfremt dette sker under opsyn, eller såfremt den pågældende person har modtaget oplysninger om sikker brug af apparatet, således at vedkommende har kendskab til de tilknyttede risici. Børn må ikke benytte apparatet som legetøj.

Tilberedning med fedt eller olie på et gasblus uden opsyn kan udgøre en fare og medføre brand. Forsøg aldrig at slukke en brand med vand. Afbryd derimod apparatet, og dæk flammen med et låg eller et brandtæppe.

Brandfare: Opbevar ikke genstande på komfuret.

Dette apparat er udviklet til brug med ekstern timer eller fjernstyringssystem.

Hvis strømkablet er beskadiget, skal det udskiftes af producenten, af det autoriserede tekniske servicecenter eller af en person med tilsvarende kvalifikationer for at undgå enhver risiko.

ADVARSEL

FORSIGTIG

Rengøring og vedligeholdelse af apparatet må ikke foretages af børn uden opsyn.

Undgå at bruge ætsende eller hårde materialer eller skarpe metalliske skrabejern til rengøring af ovnens glaslåge, da de risikerer at ridse overfladen og medføre brud på glasset.

Der må ikke bruges damprensere til rengøring af apparatet.

INSTALLATION

SUPPLERENDE FORSKRIFTER

FORSIGTIG

FØR INSTALLATIONEN SKAL MAN KONTROLLERE, AT DE LOKALE FORSYNINGSTILSTANDE (GASTYPE OG -TRYK) OG APPARATETS JUSTERINGSVÆRDIER STEMMER OVERENS.

APPARATETS JUSTERINGSVÆRDIER ER TRYKT PÅ ETIKETTEN (ELLER PÅ DATASKILTET).

DETTE APPARAT ER IKKE TILSLUTTET EN ANORDNING TIL BORTSKAFFELSE AF FORBRÆNDINGSPRODUKTER. EN SÅDAN ANORDNING SKAL INSTALLERES OG TILSLUTTES I HENHOLD TIL DE GÆLDENDE INSTALLATIONSREGLER. DER SKAL DESUDEN TAGES HØJDE FOR DE LOVLIGE FORSKRIFTER, DER GÆLDER UDLUFTNINGSKRAVENE.

INDBYGNINGSHUL

ADVARSEL

APPARATET SKAL INSTALLERES PÅ GOD AFSTAND FRA BRÆNDBARE MATERIALER.

Dette apparat tilhører KLASSE 3: APPARAT TIL INDBYGNING I ET KØKKENELEMENT ELLER I EN BORDPLADE.

MINIMUMAFSTANDE FRA VÆGGENE (BØR OVERHOLDES) (FIG. I - SIDE 170):

150 mm ELLER BUJNDVÄEGGENE	FRA DEN UDVENDIGE KANT PÅ HOVEDET AF DEN NÆRMESTE BRÆNDER TIL EN AF SIDE-
500 mm PÅ KOGEPLADEN	FRA DEN ØVERSTE DEL AF BRÆNDERNE TIL SKABENE ELLER HYLDERNE, DER HÆNGER OVEN
100 mm	FRA APPARATETS SIDER TIL DE NÆLIGGENDE LODRETTE VÆGGE

Udbor et hul i skabet, som vist på FIG. 2 - SIDE I71, afhængigt af modellen.

Møblet skal være vinkelret med den vandrette bordplade og møblets forreste del.

Møblets indbygningshul skal være vinkelret. I tilfælde af udluftningshuller i møblet, undgå at forbrændingsmaterialer kan trænge ind i åbningerne.

ADVARSEL

KONTROLLER DISSE DATA, FØR APPARATET TILSLUTTES FLASKEN. REDUKTIONSVENTILERNE, SOM ANVENDES MELLEM FLASKEN OG APPARATET, BØR VÆRE I OVERENSSTEMMELSE MED KATEGORIERNE, DER ER LISTET PÅ DEN NEDENSTÅENDE TAVLE.

Dette apparat er i stand til at fungere med de underlistede gastyper og de tilhørende forsyningstryk. Den kategori (eller de kategorier), som apparatet er justeret til, er klart angivet på identifikationsskiltet, der er klistret på apparatet.

KATEGORI I DE FORSKELLIGE LANDE GASTRY
13B/P(30)AT BE DE DK FI GB NL NO PT SE SI		30 mbar Butan (G30)30 mbar Propan (G31)
13+ (28-30/37)BE CH ES FR GB IE IT PT SI		28-30 mbar Butan (G30)37 mbar Propan (G31)
MODEL SAMLET NOMINEL	VARMEYDELSEkW - gr/h m	NÖDVENDIG LUFTVOLUMENTIL FORBR/AENDING3/h
CU322 - CU322M 4,0 - 291 8,0
CU333 - CU333M 4,4 - 320 8,8
CU403PE - CU404PEMW - CU407PEMW 4,6 - 335 9,2
CU354MK 5,1 - 371 10,2
CU352M	5,3 - 386 10,6
CU325 - CU325M - CU404PE - CU405PEMW	5,8 - 422 11,6
CU335 - CU335M - CU402PE - CU414PE	6,2 - 451 12,4
403 - CU351MK - CU404MW - CU407MW	6,4 - 466 12,8
CU433 - CU433M - CU433ML	6,6 - 480 13,2
CU300 - CU300M 6,8 - 495 13,6
CU311 - CU311M 7,2 - 524 14,4
CU400BPE - CU400PE - CU401PE	7,4 - 539 14,8
404 - CU405MW	7,6 - 553	15,2
402 - 414	8,0 - 582 16,0
400 - 400B - 401 9,2 - 669 18,4

ADVARSEL

UNDER INSTALLATIONS- OG TILSLUTNINGSOPERATIONERNE SKAL APPARATETS GASFORSYNINGSRØR IKKE UDSÆTTES FOR VRIDNINGER, TRÆK ELLER ANDRE BELASTNINGER.

Forbindelsen til apparatets gasforsyning skal udføres vha. et stift metalrør og af tætsluttende koblinger. Det er også muligt at anvende en bøjelig slange, men på betingelse af at de følgende forholdsregler overholdes:

a) Der skal altid være mulighed for at kunne inspicere slangen; b) Den skal beskyttes mod mulig kontakt med dele, der kan blive varme (såsom brændernes bunddel); c) Den skal beskyttes mod alle eventuelle stød (vridning, træk, knusning...); d) Den skal beskyttes mod indbygningens bevægelige dele (f.eks. skuffer); e) Den må højst være 1,5 m lang; f) Den bør udskiftes før udløbsdatoen;

Efter at have udført forbindelsen, kontroller, at kredsen er tæt ved brug af en ikke ætsende væske. Brug kun opløsninger af vand og sæbe. DER MÅ IKKE BRUGES ÅBNE FLAMMER.

ELEKTRISK TILSLUTNING

12 V: LAVSPÆNDING

Dette kapitel er kun til brug for de modeller, hvorpå skiltet med skriften 12 V- strømforsyning er påsat.

DETTE APPARAT SKAL UDELUKKENDE TILSLUTTES EN GENERATOR PÅ 12 V STRØMFORSYNING. KREDSEN BESKYTTES MED EN SIKRING, SOM IKKE BØR VÆRE STÆRKERE END 3 AMPERE.

OVERHOLD DEN KORREKTE POLARITET UNDER TILSLUTNINGEN!

APPARATET MÅ ALDRIG TILSLUTTES NETSPÆNDINGEN (230 V~), DA DET VILLE MEDFØRE EN UOPRETTELIG ØDELÆGGELSE AF DELENE OG EN FARE FOR BRUGEREN.

For at tilslutte apparatet, brug en rød og sort dobbeltledning på 1,5 mm² og forbind det til klemkassen, mærket med " + 12V - ", der sidder bag på apparatet. Den røde klemme er den positive pol og den sorte klemme er den negative pol.

HØJSPÆNDING 220-240V~

Dette kapitel er kun til brug for modellerne, der er listet i den nedenstående tabel:

MODEL	NOMINEL SP/ENDING	M/AERKEEFFEKT
CU400PE - CU400BPE - CU401PE - CU402PE CU403PE - CU404PE - CU404PEMW - CU405PEMW - CU407PEMW - CU414PE	220-240V~ 50/60Hz 800 W

I TILFÆLDE AF DIREKTE FORBINDELSE TIL NETSPÆNDINGEN, ER DET NØDVENDIGT AT SØRGE FOR EN ANORDNING DER SIKRER FRAKOBLINGEN FRA NETSPÆNDINGEN, MED EN ABNINGSAFSTAND FOR KONTAKTERNE, DER GIVER MULIGHED FOR EN FULDSTÆNDIG FRAKOBLING, SOM PÅKRÆVET AF OVERSPÆNDINGSKATEGORI III, OG I HENHOLD TIL INSTALLATIONSREGLERNE.

FORSYNINGSKABLET SKAL PLACERES PÅ EN SÅDAN MÅDE, AT EN TEMPERATUR PÅ 75K ALDRIG OPNÅS PÅ ET HVILKET SOM HELST PUNKT AF KABLET.

EFTER INSTALLATIONEN SKAL DET VÆRE MULIGT AT FÅ ADGANG TIL STIKKET.

SLUK ALTID FOR STRØMFORSYNINGEN FØR ET HVILKET SOM HELST INDGREB PÅ APPARATET.

Brug et stik for netspændingstilslutningen.

Hvis forsyningskablet (H05RR-F 3x0,75mm²) er beskadiget skal det udskiftes af fabrikanten eller af firmaets kundeservice, og under alle omstændigheder af en person med tilsvarende fagmæssig erfaring, for at forekomme alle mulige risici.

FASTSPÆNDING

DETTE APPARAT SKAL FASTSPÆNDES TIL SKABET VED BRUG AF DE MEDLEVEREDE SKRUER, SOM VIST PÅ FIGUR 3 - SIDE 177.

BRUG

SUPPLERENDE FORSKRIFTER

DETTE APPARAT BØR UDELUKKENDE ANVENDES AF VOKSNE OG ANSVARLIGE PERSONER. UNDER BRUGEN OG UMIDDELBART EFTER KAN DE TILGÆNGELIGE DELE VÆRE VARME; RØR IKKE VED DEM OG HOLD BØRNENE PÅ GOD AFSTAND. EFTER BRUGEN, SØRG FOR AT STILLE HÅNDTAGET/HÅNDTAGENE I LUKKET POSITION. LUK FOR HOVEDHANEN TIL GASFORSYNINGEN EFTER BRUG.

DETTE APPARAT ER IKKE MENT TIL BRUG AF PERSONER (INDBEFATTET BØRN), MED NEDSATTE MENTALE ELLER FYSISKE EVNER, ELLER DER IKKE HAR DE NØDVENDIGE KUNDSKABER OG ERFARINGER, MEDMINDRE EN PERSON, DER HAR ANSVARET FOR DERES SIKKERHED, OVERVÅGER DEM ELLER ER I STAND TIL AT INSTRUERE DEM I BRUGEN AF APPARATET. BØRN SKAL ALTID VÆRE UNDER OPSYN FOR AT SIKRE, AT DE IKKE LEGER MED APPARATET.

DETTE APPARAT BØR UDELUKKENDE ANVENDES AF VOKSNE OG ANSVARLIGE PERSONER. UNDER BRUGEN OG UMIDDELBART EFTER KAN DE TILGÆNGELIGE DELE VÆRE VARME; RØR IKKE VED DEM OG HOLD BØRNENE PÅ GOD AFSTAND. EFTER BRUGEN, SØRG FOR AT STILLE HÅNDTAGET/HÅNDTAGENE I LUKKET POSITION. LUK FOR HOVEDHANEN TIL GASFORSYNINGEN EFTER BRUG.

EN INTENS OG LANGVARIG BRUG AF APPARATET KAN KRÆVE EN EKSTRA UDLUFTNING, SOM OPNÅS F.EKS. VED AT ÅBNE VINDUET, ELLER EN MERE EFFEKTIV UDLUFTNING VED AT ØGE KRAFTEN AF DEN EVENTUELLE MEKANISKE UDSUGNING.

FØR DEN FØRSTE STEGNING AF MADVARER, SKAL BÅDE OVN OG GRILL TÆNDES VED MAKSIMUMKRAFT. OVNEN SKAL VARMES OP I MINDST 30 MINUTTER OG GRILLEN I MINDST 15-20 MINUTTER.

HVIS DER ER EVENTUELLE VÆSKESPILD PÅ LÅGET, SKAL DE FJERNES FØR LÅGET ÅBNES.

ADVARSEL: DENNE ADVARSEL ER PLACERET PÅ SYNLIG VIS PÅ GLASLÅGET, DER FINDES PÅ KOGEPLADEN. GLASLÅG KAN BRYDES, HVIS DE ER VARME. ÅBN ALTID LÅGET, FØR EN HVILKEN SOM HELST BRÆNDER TÆNDES (KOGEPLADE, OVN OG GRILL), OG SLUK FOR ALLE BRÆNDERNE (KOGEPLADE, OVN OG GRILL) OG VENT, TIL DE ER KØLET AF, FØR LÅGET LUKKES.

KONTROLPANEL

De følgende symboler angiver brænderen, der svarer til betjeningsgrebet.

BEMÆRK: Forskellige modeller kan være udstyret med forskellige betjeningsgreb og symboler.

DETTE SYMBOL FINDES VED SIDEN AF BRÆNDERNES BETJENINGSGREB PÅ KOGEPLADEN. DEN SORTE PRIK VISER BRÆNDERENS PLACERING PÅ SELVE KOGEPLADEN.

DETTE SYMBOL FINDES VED SIDEN AF BRÆNDERENS BETJENINGSGREB PÅ OVNEN.

DETTE SYMBOL FINDES VED SIDEN AF BRÆNDERENS BETJENINGSGREB PÅ GRILLEN.

De følgende symboler angiver indstillingen for brænderen, der svarer til betjeningsgrebets position. BEMÆRK: Forskellige modeller kan være udstyret med forskellige betjeningsgreb og symboler.

LUKKET GASHANE

STOR FLAMME

LILLE FLAMME

0 SLUKKET ELEKTRISK PLADE

1-2-3-4-5-6 OVN OG/ELLER ELEKTRISK PLADE TEMPERATURER

GRILL

ANDRE SYMBOLER

KNAP TIL ELEKTRONISK TÆNDING

DETTE SYMBOL ER KLART SYNLIGT OG FINDES VED SIDEN AF OVNENS BETJENINGSGREB PÅ ALLE MODELLERNE MED ELEKTRONISK TÆNDING, SOM AKTIVERES VED AT TRYKKE GREBET NED TIL BUNDS

LAMPEAFBRYDER

PÅ MODELLERNE 4XX OG CU4XX ER DET OGSÅ TIL STEDE SOM: - AFBRYDER TIL LAMPE OG SPID - AFBRYDER TIL LAMPE OG DREJENDE PLADE

STEGESPYD-AFBRYDER (FOR MODELLERNE 4XX OG CU4XX, JF. AFBRYDEREN TIL LAMPEN)

FLAD DREJENDE AFBRYDER (FOR MODELLERNE 4AXX OG CU4XX, JF. AFBRYDEREN TIL LAMPEN)

BRÆNDERE

Herunder listes specifikationerne for brænderne afhængigt af de forskellige modeller:

Tryk samtidigt på knappen for den elektroniske tænding. Efter at flammen er tændt, hold grebet nedtrykket i nogle sekunder, for at undgå at flammen slukkes.

FORSIGTIG

HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, GENTAG OPERATIONEN FØRST EFTER AT HAVE FULGT DE NEDENSTÅENDE TIPS:

DREJ BETJENINGSGREBET TIL POSITIONEN "LILLE FLAMME" - UDFØR TÆNDINGEN MANUELT - KONTROLLER, AT DER ER GAS I FLASKEN

HVIS APPARATET UMIDDELBART IKKE FUNGERER, LUK FOR

GASFORSYNINGSHANEN OG KONTAKT FORHANDLEREN.

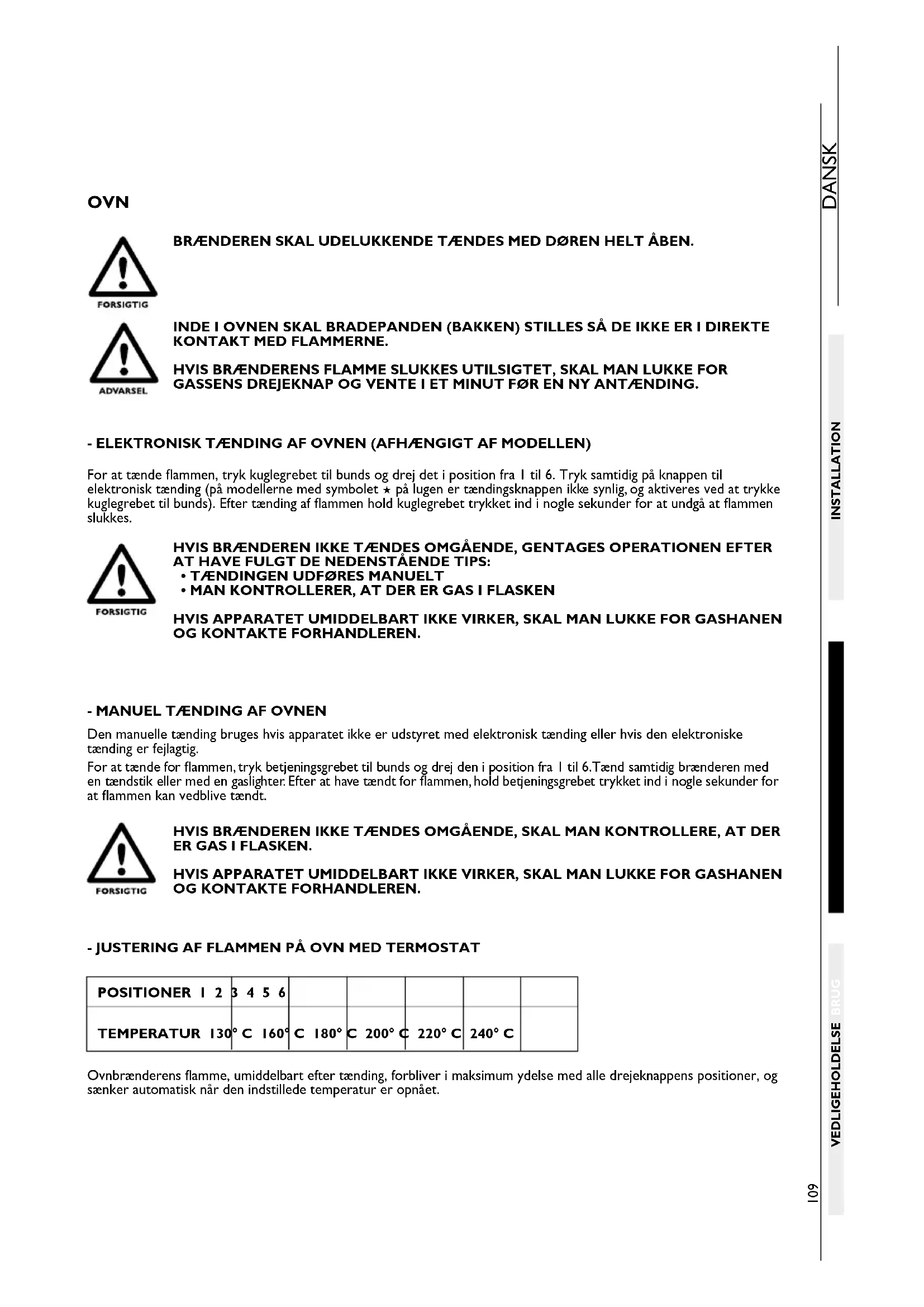

Den manuelle tænding bruges, hvis apparatet ikke er udstyret med elektronisk tænding, eller hvis den elektroniske tænding er defekt.

ADVARSEL

OPERATIONEN SKAL FORETAGES UDEN GRYDER ELLER ANDRE GENSTANDE PÅ BRÆNDERNE.

FORSIGTIG

Den manuelle tænding bruges, hvis apparatet ikke er udstyret med elektronisk tænding, eller hvis den elektroniske tænding er fejlagtig.

For at tænde for flammen, tryk betjeningsgrebet til bunds og drej den i position fra 1 til 6. Tænd samtidig brænderen med en tændstik eller med en gaslighter: Efter at have tændt for flammen, hold betjeningsgrebet trykket ind i nogle sekunder for at flammen kan vedblive tændt.

For at tænde flammen, tryk betjeningsgrebet til bunds og drej det til position GRILL eller positionen for stor flamme. Tryk samtidigt på knappen for den elektroniske tænding (bemærk: på modellerne med symbolet på lågen er tændingsknappen ikke synlig, og den aktiveres ved at trykke betjeningsgrebet til bunds). Efter at flammen er tændt, hold grebet nedtrykket i nogle sekunder, for at undgå at flammen slukkes.

HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, GENTAG OPERATIONEN FØRST EFTER AT HAVE FULGT DE NEDENSTÅENDE TIPS:

Den manuelle tænding bruges, hvis apparatet ikke er udstyret med elektronisk tænding, eller hvis den elektroniske tænding er defekt.

For at tænde flammen, tryk betjeningsgrebet til bunds og drej det til position GRILL eller positionen for stor flamme. Tænd samtidigt for brænderen med en tændstik eller med en gaslighter. Efter at flammen er tændt, hold grebet nedtrykket i nogle sekunder, for at undgå at flammen slukkes.

Grillen skal udelukkende bruges med den nominelle varmeydelse.

For alle andre modeller:

For at justere flammen, drej grebet til den ønskede position.

VISUEL KONTROL AF FLAMMEN

Flammens udseende er forskellig afhængigt af den gastype, der anvendes:

Propan (G31): flammens indvendige pil er blå, og omkredsen ses tydelig.

Butan (G30): der er svage gule prikker i flammen, når brænderen tændes, og de bliver stærkere, efterhånden som brænderen opvarmes.

ELEKTRISK PLADE (afhængigt af modellen)

FØRSTE GANG DEN ELEKTRISKE PLADE TÆNDES (ELLER HVIS DET ER LANG TID, DEN IKKE BRUGES)

ER DET NØDVENDIGT AT FJERNE FUGTEN, DER ER TRÆNGT IND, VED AT TÆNDE PLADEN I CA.

30 MINUTTER PÅ GREBETS POSITION I.

ANVEND GRYDER MED FLAD BUND, OG MED EN DIAMETER, DER MINDST ER LIGE SÅ STOR SOM DEN

PÅ DEN ELEKTRISKE PLADE

TØR GRYDENS BUND, FØR DEN STILLES PÅ DEN ELEKTRISKE PLADE

UNDER FUNKTIONEN AF DEN ELEKTRISKE PLADE, SØRG FOR IKKE AT EFTERLADE APPARATET UDEN OPSYN OG PAS PÅ, AT DER IKKE ER BØRN I NÆRHEDEN

Den elektriske plade styres ved brug af et greb med 7 positioner: den slukkede position vises med 0 (nul), og positionerne fra 1 til 6 aktiverer den elektriske plade. Inddelingen fra 1 til 6 svarer til en stigende varmestyrke, som den elektriske plade yder. Ved siden af grebet er der en rød LED-kontrollampe, der tændes, når den elektriske plade er i funktion.

MIKROOVN

Vedrørende oplysningerne om installation, brug og vedligeholdelse af mikroovnen henvises til mikroovnens brugsanvisning.

STEGESPYD

Tænd for ovnens brænder, som angivet i afsnittet OVN. Stil betjeningsgrebet i den ønskede position. Indsæt bradepanden med stegespydet monteret, som vist på FIG. 5 - SIDE 183. Tryk på den tilhørende afbryder for at aktivere stegespydmotoren.

DREJENDE PLADE

Sæt drypbeholderen ind sammen med den drejende plade, som vist på FIG. 6 - SIDE 184. Tryk på den tilsvarende afbryder for at starte motoren for den drejende plade.

FORSIGTIG

BRUG AF GAS OG/ELLER ET ANDET TRYK END PRODUCENTENS ANBEFALEDE TRYK KAN MEDFØRE FUNKTIONSFORSTYRRELSER I APPARATET. PRODUCENTEN KAN IKKE GØRES ANSVARLIG I TILFÆLDE AF FORKERT BRUG AF APPARATET.

Gasflaskerne, der kan anvendes, er af den mest almindelige type i brug i det land, hvor apparatet er installeret. Gassen, der skal bruges, er tydeligt angivet på emballagens udvendige side og på et uudsletteligt skilt, der sidder bag på apparatet. Følg under alle omstændigheder disse forholdsregler: gasflaskerne skal opbevares i et tørt rum, i lodret position, og skal være udstyret med ventil og reduktionsventil, og der skal være nem adgang til dem. Udskiftning af flaskerne skal kunne foretages uden hindringer og uden besvær.

ADVARSEL!: Når gasflasken udskiftes, skal de følgende forholdsregler overholdes:

a) luk for apparatets haner; b) kontroller, at der ikke er flammer eller gnister i nærheden; c) luk for ventilen på gasflasken, der skal udskiftes; d) løsn adapteren på den brugte gasflaske, og fjern selve flasken fra opbevaringsrummet. Til udskiftning, følg den samme fremgangsmåde i den modsatte rækkefølge. Kontroller eventuelle gasudslip ved brug af en ikke ætsende væske. Brug ikke opløsninger af vand og sæbe.

DER MÅ IKKE BRUGES ÅBNE FLAMMER;

e) tænd for brænderne og kontroller, at funktionen er korrekt. I modsat fald kontakt en autoriseret tekniker.

LUK FOR GASFORSYNINGEN PÅ FLASKEN EFTER BRUG.

GASUDSLIP

Det tilrådes at anvende en godkendt elektronisk detektor for gasudslip.

Hvis der er lugt af gas:

a) Åbn for vinduerne, og få omgående alle personer ud fra campingvognen, caravanen e.l. b) Rør ikke ved de elektriske kontakter, tænd ikke tændstikker og undgå alt det, der kan forårsage gasantænding. c) Sluk alle åbne flammer. d) Luk for hanen på flasken eller gasbeholderen, og åbn ikke ventilen indtil gasudslippet opspores og er afhjulpet. e) Rådspørg en autoriseret tekniker.

RENGØRING

SLUK FOR APPARATET, AFKOBL EL-FORSYNINGEN OG VENT, TIL DET ER KØLET AF FØR RENGØRINGEN.

HVIS DE VARME OVERFLADER KOMMER I KONTAKT MED KOLDT VAND ELLER MED EN VÅD KLUD, KAN DE BLIVE BESKADIGET. BRUG IKKE SLIBEMIDLER, ÆTSENDE PRODUKTER ELLER PRODUKTER MED KLOR, STÅLULD E.L. UNDGÅ AT EFTERLADE SYRLIGE ELLER ALKALISKE STOFFER (EDDIKE, SALT, CITRONSAFT OSV.) PÅ APPARATETS OVERFLADER. OVERFLADER I RUSTFRIT STÅL OG LAKEREDE DELE: VASK MED VAND OG SÆBE ELLER MED ET NEUTRALT VASKEMIDDEL, SKYL OG TØR. BRUG RENE SVAMPE OG KLUDE.

UNDGÅ AT BRUGE ÆTSENDE ELLER HÅRDE MATERIALER ELLER SKARPE METALLISKE SKRABEJERN TIL RENGØRING AF OVNENS GLASLÅGER, DA DE RISIKERER AT RIDSE OVERFLADEN OG MEDFØRE BRUD PÅ GLASSET.

DER MÅ IKKE BRUGES DAMPRENSERE TIL RENGØRING AF APPARATET

DYSER

INDGREBENE SKAL FORETAGES AF FAGLÆRT PERSONALE. EFTER OPERATIONEN, FRALÆGGES DER ETHVERT ANSVAR, SOM FØLGE AF INDGREBET.

Fjernelse og fastspænding af dyserne skal udføres med løs dyseholder (ved brug af et redskab) (FIG. 7 - SIDE 185).

BR/ENDER Ø DYSE (mm)		TRYKT NUMMER
HURTIG (Ø 77 mm)	0,75	75
HALVHURTIG (Ø 62 mm)	0,67	67
	0,50 50HJ/ELPEBR/ENDER (Ø 47 mm)
GRILL	0,62 0,57 (CU352M) - 0,64 (CU351MK)	62 57 (CU352M) - 64 (CU351MK)
OVN	0,53 0,52 (CU351MK - CU354MK)	53 52 (CU351MK - CU354MK)

Sæt drypfadet ind sammen med den drejende plade, som vist på FIG. 6 - SIDE 184. Tryk på den tilsvarende afbryder for at starte motoren for den drejende plade.

HUOMIO

VALMISTAJAN OHJEISTA POIKKEAVAN KAASUN JA/TAI PAINEEN KÄYTTÖ SAATTAA AIHEUTTAA LAITTEEN TOIMINTAHÄIRIOITA. VALMISTAJA VAPAUTUU KAIKESTA VASTUUSTA, JOS LAITETTA KÄYTETÄÄN VIRHEELLISESTI.

Dette kapitel gælder kun for de modeller, der har teksten "12V" på identifikationsetiketten, som sidder på apparatet.

DETTE APPARAT MÅ KUN TILSLUTTES EN 12V-GENERATOR. KREDSEN SKAL BESKYTTES AF EN SIKRING PÅ HØJST 3 AMPERE.

KONTROLLÉR, AT POLARITETEN ER KORREKT VED TILSLUTNINGEN!

TILSLUT ABSOLUT IKKE APPARATET TIL NETSPÆNDINGEN (230 V~), DA DET KAN MEDFØRE, AT ALLE KOMPONENTER ØDELÆGGES PERMANENT, OG DER KAN OPSTÅ FARER FOR BRUGEREN.

Dette apparat kan ikke fungere med en ekstern timer eller et fjernstyringssystem.

Brug manuel tænding, når apparatet ikke er udstyret med elektronisk tænding, eller hvis denne er defekt.

ADVARSEL

TÆNDINGEN SKAL UDFØRES UDEN, AT DER STÅR PANDER ELLER ANDRE GENSTANDE PÅ BRÆNDERNE.

Tryk kontakten helt ind, og drej den til positionen for stor flamme for at tænde flammerne. Tænd samtidig brænderen med en tændstik eller en gassstænder. Når flammen er tændt, skal kontakten holdes nede i et par sekunder, så flammen forbliver tændt.

VIGTIGT

HVIS BRÆNDEREN IKKE TÆNDER MED DET SAMME, SKAL DU KONTROLLERE, OM DER ER GAS PÅ FLASKEN.

HVIS APPARATET OVERHOVEDET IKKE FUNGERER, SKAL DU LUKKE GASHANEN OG KONTAKTE FORHANDLEREN.

- JUSTERING AF FLAMMEN PÅ PLADETOPPEN

b) Kontrollér, at der ikke er flammer eller ild i nærheden. c) Luk ventilen på den gasflaske, der skal skiftes. d) Skru trykregulatoren af den tomme gasflaske og tag gasflasken ud fra det dertil beregnede rum. Gå frem i omvendt rækkefølge for at skifte gasflasken. Kontrollér for gaslækager med en væske, der ikke er ætsende. Brug ikke en sæbeopløsning.

BRUG IKKE ÅBEN ILD.

e) Tænd brænderne, og kontroller, at de fungerer korrekt. Hvis de ikke fungerer korrekt, skal du kontakte autoriseret personale.
