Produkttyp	Gas-Einbauherd für Wohnmobil/Wohnwagen
Marke	Dometic
Modell	CU311M
Kategorie	Herd (Gas)
Energieversorgung	Butangas (G30) oder Propangas (G31) gemäß Kategorie I3B/P(30) oder I3+
Kochstellenbrenner	2 Schnellbrenner (Ø 77 mm, 1,8 kW), 2 Halbschnellbrenner (Ø 62 mm, 1,0 kW), 1 Hilfsbrenner (Ø 47 mm, 1,2 kW)
Ofenbrenner	Gas mit Thermostat (Stellungen 1-6: 160°C bis 240°C)
Grillbrenner	Gas (1,6 kW), Nutzung auf 25 Minuten begrenzt
Zündung	Elektronisch (Druckknopf) und manuell (Streichholz) für Kochstellen, Ofen und Grill
Injektoren	Austauschbar (Ofen: 0,53 mm, Grill: 0,62 mm, usw.)
Unterstütztes Zubehör	Drehspieß, Drehteller (je nach Modell)
Sicherheitsfunktion	Keine automatische Flammenabschaltung – bei Erlöschen manuell Gas abstellen
Materialien	Edelstahl, Emaille, Glas (Ofentür)
Reinigung	Wasser und neutrale Seife; keine Scheuermittel oder Dampfreiniger verwenden
Installation	Einbau in Arbeitsplatte, Mindestabstände zu Wänden (150 mm seitlich, 500 mm oberhalb)
Gasanschluss	Starre oder flexible Leitung (max. 1,5 m), Dichtheit prüfen
Elektrischer Anschluss	Nicht zutreffend (Modell ohne Elektroplatte)
Verwendungszweck	Nur zum Garen von Lebensmitteln in gut belüfteter Umgebung
Normen	Klasse 3 (einbaufähig), Gaskategorien I3B/P(30) oder I3+
Gasbedingungen	Druck je nach Land: 30 mbar Butan/Propan oder 28-30/37 mbar
Packungsinhalt	Bedienungsanleitung, ggf. zusätzliche Injektoren

Häufig gestellte Fragen - CU311M DOMETIC

Wie zünde ich den Ofen des Dometic CU311M an?

Drücken Sie den Ofenregler vollständig hinein und drehen Sie ihn auf eine Position zwischen 1 und 6. Drücken Sie gleichzeitig den elektronischen Zündknopf (oder verwenden Sie ein Streichholz, falls keine elektronische Zündung vorhanden ist). Halten Sie den Knopf nach dem Zünden einige Sekunden gedrückt.

Was tun, wenn der Ofenbrenner nicht zündet?

Überprüfen Sie, ob die Gasflasche Gas enthält. Führen Sie bei Bedarf eine manuelle Zündung mit einem Streichholz durch. Besteht das Problem weiterhin, schließen Sie das Gasventil und wenden Sie sich an Ihren Händler.

Wie reinige ich den Ofen und seine Scheiben?

Lassen Sie das Gerät abkühlen und trennen Sie es vom Strom. Reinigen Sie die emaillierten und Edelstahloberflächen mit Wasser und neutraler Seife, spülen und trocknen Sie sie. Verwenden Sie niemals Scheuermittel, Metallkratzer oder Dampfreiniger auf den Scheiben.

Welche Gasart wird für den CU311M verwendet?

Das Gerät arbeitet mit Butan (G30) oder Propan (G31) gemäß den Kategorien I3B/P(30) oder I3+. Der Druck muss je nach Land 30 mbar für Butan/Propan oder 28-30/37 mbar betragen. Überprüfen Sie das Etikett am Gerät auf die genaue Kategorie.

Kann eine externe Zeitschaltuhr mit diesem Ofen verwendet werden?

Nein, das Gerät ist nicht dafür ausgelegt, mit einer externen Zeitschaltuhr oder Fernbedienung zu funktionieren. Es muss während des Betriebs überwacht werden.

Wie stelle ich die Ofentemperatur ein?

Drehen Sie den Ofenregler auf die Stellungen 1 bis 6. Stellung 1 entspricht etwa 160°C, Stellung 6 etwa 240°C. Die Flamme reduziert sich automatisch, wenn die eingestellte Temperatur erreicht ist.

Kann der Ofen mit einer Elektroplatte verwendet werden?

Das Modell CU311M ist nicht mit einer Elektroplatte ausgestattet. Es ist nur für den Gasbetrieb ausgelegt. Wenn Sie eine Elektroplatte benötigen, sehen Sie sich ein anderes Modell der Reihe an.

Wie installiere ich den Ofen in einem Möbelstück?

Halten Sie die Mindestabstände ein: 150 mm zwischen den Seitenwänden und den Brennern, 500 mm oberhalb der Kochfläche. Schneiden Sie eine Öffnung entsprechend den Abbildungen in der Anleitung. Befestigen Sie das Gerät mit den mitgelieferten Schrauben. Schließen Sie das Gas gemäß den örtlichen Normen an.

Was tun bei Gasgeruch?

Öffnen Sie die Fenster, lassen Sie alle Personen das Gebäude verlassen, berühren Sie keine elektrischen Schalter. Schließen Sie das Ventil der Gasflasche und kontaktieren Sie einen autorisierten Techniker. Verwenden Sie keine offene Flamme.

Wie wechsle ich den Injektor des Ofens?

Die Injektoren müssen von einem autorisierten Techniker ausgetauscht werden. Beim Ofen CU311M hat der Injektor einen Durchmesser von 0,53 mm (Prägung 53). Halten Sie den Injektorhalter beim Aus- und Einbau mit einem geeigneten Werkzeug fest.

BEDIENUNGSANLEITUNG CU311M DOMETIC

GASFLASCHEN

VORSICHT

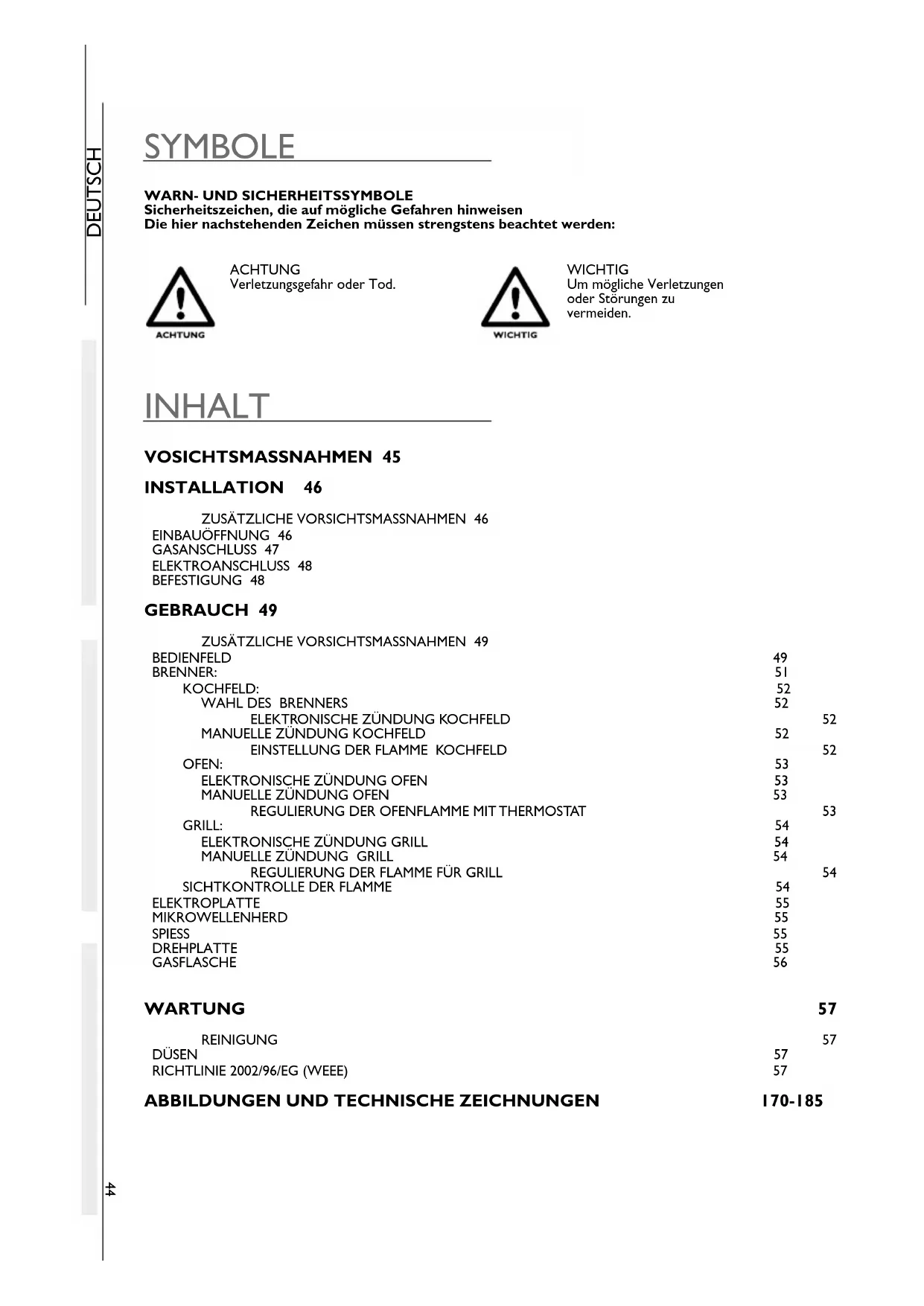

WARN- UND SICHERHEITSSYMBOLE

Sicherheitszeichen, die auf mögliche Gefahren hinweisen

Die hier nachstehenden Zeichen müssen strengstens beachtet werden:

ACHTUNG

ACHTUNG

Verletzungsgefahr oder Tod.

WICHTIG

WICHTIG

Um mögliche Verletzungen

oder Störungen zu

vermeiden.

INHALT

VORSICHTSMASSNAHMEN 45

INSTALLATION 46

ZUSÄTZLICHE VORSICHTSMASSNAHMEN 46

EINBAUÖFFNUNG 46

GASANSCHLUSS 47

ELEKTROANSCHLUSS 48

BEFESTIGUNG 48

GEBRAUCH 49

ZUSÄTZLICHE VORSICHTSMASSNAHMEN 49

BEDIENFELD

BRENNER:

49

51

KOCHFELD:

52

52

MANUELLE ZÜNDUNG KOCHFELD

EINSTELLUNG DER FLAMME KOCHFELD

OFEN:

ELEKTRONISCHE ZÜNDUNG OFEN

MANUELLE ZÜNDUNG OFEN

REGULIERUNG DER OFENFLAMME MIT THERMOSTAT

GRILL:

ELEKTRONISCHE ZÜNDUNG GRILL

MANUELLE ZÜNDUNG GRILL

REGULIERUNG DER FLAMME FÜR GRILL

SICHTKONTROLLE DER FLAMME

ELEKTROPLATTE

MIKROWELLENHERD

SPIESS

DREHPLATTE

GASFLASCHE

56

WARTUNG

REINIGUNG

57

DÜSEN

57

57

RICHTLINIE 2002/96/EG (WEEE)

57

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN

170-185

VORSICHTSMASSNAHMEN

Achtung: Dieser Hinweis ist am Gerät angebracht. Dieses Gerät muss entsprechend den geltenden Vorschriften installiert werden und darf nur in einer gut belüfteten Umgebung benutzt werden. Vor der Installation und dem Gebrauch dieses Geräts sind die Anweisungen genau zu lesen. Das Gerät muss von qualifiziertem Fachpersonal installiert werden.

Dieses Gerät darf nur für das Garen von Lebensmitteln verwendet werden. Jeder andere Gebrauch wird als unsachgemäß betrachtet und ist daher gefährlich. Der Hersteller übernimmt keine Verantwortung für Schäden an Dingen und Personen, die durch eine nicht korrekte Installation oder durch unsachgemäßen oder unverantwortlichen Gebrauch hervorgerufen wurden.

Das Gerät und seine zugänglichen Bauteile werden während des Gebrauchs sehr heiß. Sehr vorsichtig sein, um die Heizelemente nicht zu berühren. Kinder unter 8 Jahren sind fern zu halten, sofern sie nicht ständig überwacht werden. Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis nur unter der Voraussetzung benutzt werden, dass sie überwacht werden oder Anweisungen für einen sicheren Gebrauch und das Verständnis der verbundenen Risiken erhalten haben. Kinder dürfen nicht mit dem Gerät spielen.

Ein unbeaufsichtigter Herd mit Fetten oder Ölen kann gefährlich sein und Brände verursachen. Nie versuchen, einen eventuellen Brand mit Wasser zu löschen, sondern das Gerät ausschalten und die Flamme mit einem Deckel oder einer Feuerlöschdecke abdecken.

Brandgefahr: Keine Gegenstände auf der Kochfläche abstellen.

Dieses Gerät ist nicht für den Betrieb mit einem externen Timer oder einer Fernbedienung konzipiert. Wenn das Speisekabel beschädigt ist, muss es vom Hersteller oder seinem technischen Kundendienst bzw. auf jeden Fall von einer ähnlich qualifizierten Person

ACHTUNG

ausgewechselt werden, um jedem Risiko vorzubeugen.

Die Reinigung und die Wartung des Geräts dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

WICHTIG

Keine scheuernden oder spitzen Hilfsmittel zur Reinigung der Glastür benutzen, sie könnte nämlich zerkratzt werden oder auch zerbrechen.

Zur Reinigung keine Dampfreiniger benutzen.

INSTALLATION

ZUSÄTZLICHE VORSICHTSMASSNAHMEN

WICHTIG

ÜBERPRÜFEN SIE VOR DER INSTALLATION, OB DIE LOKALEN VERTEILUNGSGEBENHEITEN (ART DES GASES UND GASDRUCK) UND DER STATUS DER EINSTELLUNG DES GERÄTS KOMPATIBEL SIND.

DIE EINSTELLBEDINGUNGEN DIESES GERÄTS SIND AUF DEM ETIKETT (ODER AUF DEM DATENSCHILD) DARGESTELLT.

DIESES GERÄT IST NICHT AN EINEM ABLUFTGERÄT FÜR DIE ABGASE DER VERBRENNUNG ANGESCHLOSSEN. DIES MUSS GEMÄSS DEN GELTENDEN INSTALLATIONSVORSCHRIFTEN INSTALLIERT UND ANGESCHLOSSEN WERDEN. ES IST INSBESONDERE AUF DIE HIERBEI ANWENDBAREN ABLUFTVORSCHRIFTEN ACHT ZU GEBEN.

EINBAUÖFFNUNG

ACHTUNG

DAS GERÄT MUSS VON BRENNBAREN MATERIALIEN FERN GEHALTEN WERDEN.

Dieses Gerät gehört zur GERÄTEKLASSE 3: GERÄT FÜR DEN EINBAU IN HERDE BZW. ARBEITSPLATTEN.

MINDESTABSTAND VON WÄNDEN (ABB. I - SEITE 170):

150 mm NAHESTEN BRENNERKOPFES.	VOM AUSSENRAND DES, EINER DER SEITENWÄNDE UND/ODER HINTERWÄNDE AM
500 mm	ZWISCHEN BRENNEROBERFLÄCHE UND MOBEL ODER REGALEN ÜBER DER KOUCHFLÄCHE
100 mm	ZWISCHEN DEN SEITEN DES GERÄTES UND DEN ANGRENZenden SENKRECHTEN WÄNDEN.

ABMESSUNGEN EINBAUÖFFNUNG

Machen Sie am Möbel eine Öffnung, wie in ABB. 2 - Seite 171 aufgezeichnet (je nach Modell). Das Möbel muss eigens gebaut werden, die waagrechte Arbeitsplatte muss zur Möbelfront rechtwinklig sein. Außerdem muss auch die Einbauöffnung rechtwinklig sein. Sollen Öffnungen für die Belüftung des Möbels geschaffen werden, ist zu vermeiden, dass brennbare Materialien in dieselben hinein gelangen.

ACHTUNG

ÜBERPRÜFEN SIE DIESE DATEN, BEVOR SIE DAS GERÄT AN DIE GASFLASCHE ANSCHLIESSEN. DIE ZWISCHEN DER GASFLASCHE UND DEM GERÄT ZU VERWENDENDEN DRUCKMINDERER MÜSSEN MIT DEN UNTEN ANGEFÜHRTEN KATEGORIEN ÜBEREINSTIMMEN.

Dieses Gerät funktioniert mit folgenden Gasen und entsprechenden Versorgungsdrücken. Die Kategorie (oder die Kategorien) gemäß der das Gerät eingestellt wurde, ist deutlich am Identifizierschild des Gerätes beschrieben.

KATEGORIE UND ZIELLÄNDER	GASDRUCK
13B/P(30)	30 mbar Butan (G30)
AT BE DE DK FI GB NL NO PT SE SI	30 mbar Propan (G31)
13+ (28-30/37)	28-30 mbar Butan (G30)
BE CH ES FR GB IE IT PT SI	37 mbar Propan (G31)

MODELL THERMISCHE NENN NLEISTUNG INSGESAMT kW - gr/h m		FÜR DIE VER-BRENNNUNG NOTWENDIGES LUFTVOLUMEN y/h
CU322 - CU322M 4,0 - 291 8,0
CU333 - CU333M 4,4 - 320 8,8
CU403PE - CU404PEMW - CU407PEMW 4,6 - 335 9,2
CU354MK 5,1 - 371 10,2
CU352M	5,3 - 386 10,6
CU325 - CU325M - CU404PE - CU405PEMW	5,8 - 422 11,6
CU335 - CU335M - CU402PE - CU414PE	6,2 - 451 12,4
403 - CU35IMK - CU404MW - CU407MW	6,4 - 466 12,8
CU433 - CU433M - CU433ML	6,6 - 480 13,2
CU300 - CU300M 6,8 - 495 13,6
CU311 - CU311M 7,2 - 524 14,4
CU400BPE - CU400PE - CU401PE	7,4 - 539 14,8
404 - CU405MW	7,6 - 553	15,2
402 - 414	8,0 - 582 16,0
400 - 400B - 401	9,2 - 669 18,4

ACHTUNG

WÄHREND DER INSTALLATIONS- UND ANSCHLUSSARBEITEN DARF DIE GASLEITUNG DES GERÄTES NICHT VERDREHT, GEZOGEN ODER ANDERSARTIG BELASTET WERDEN.

Die Verbindung mit der Gasleitung muss mit steifen Metallrohren und abgedichteten Anschlüssen geschehen. Es können auch Schläuche verwendet werden, darauf aber Folgendes beachten:

a) Der Schlauch muss jederzeit zur Kontrolle zugänglich sein; b) Er muss vor heißen Stellen, wie zum Beispiel unter den Brennern, geschützt werden; c) Er darf keinerlei Belastungen ausgesetzt sein (Verdrehungen, Zug, Quetschungen,...); d) Er muss beweglichen Einbauteilen (wie Schubladen) fern gehalten werden; e) Max. Länge 1,5 m; f) Er muss vor Fälligkeitsdatum gewechselt werden; Nach dem Anschluss muss kontrolliert werden, ob alles gasdicht ist, dazu eine nicht ätzende Flüssigkeit benutzen. Die Benutzung von Seifenwasser ist zu vermeiden. KEINE OFFENEN FLAMMEN BENUTZEN.

ELEKTROANSCHLUSS

NIEDERSPANNUNG 12 V:

Dieses Kapitel betrifft nur Modelle mit der Beschriftung "12 V" auf dem Identifikationsetikett, das am

Gerät angebracht ist.

DIESES GERÄT DARF NUR AN EINEM 12-V-GENERATOR ANGESCHLOSSEN WERDEN. DER STROMKREIS MUSS MIT EINER SCHMELZSICHERUNG BIS ZU 3 AMPERE GESCHÜTZT WERDEN.

BEIM ANSCHLUSS AUF KORREKTE POLUNG ACHTEN!

DAS GERÄT DARF AUF KEINEN FALL AN DER NETZSPANNUNG (230 V~) ANGESCHLOSSEN WERDEN, DADURCH WÜRDEN DIE KOMPONENTEN UNREPARABLE SCHÄDEN ERLEDEN UND DIES WÜRDE EINE GEFAHR FÜR DEN BEDIENER DARSTELLEN.

Zum Anschluss des Gerätes ein doppeltes rot-schwarzes Kabel mit 1,5 mm² verwenden und an der Klemmleiste mit der Bezeichnung "+" 12 V- -" auf der Rückseite des Gerätes anschließen. Das rote Ende ist der positive Pol, das schwarze Ende der negative.

HOCHSPANNUNG 220-240 V~

Dieses Kapitel betrifft ausschließlich die folgenden Modelle:

MODELL	NENNSPANNUNG	NENNLEISTUNG
CU400PE - CU400BPE - CU401PE - CU402PE CU403PE - CU404PE - CU404PEMW CU405PEMW - CU407PEMW - CU414PE	220-240V~ 50/60Hz 800 W

BEI DIREKTEM NETZANSCHLUSS MUSS EINE TRENNVORRICHTUNG VORGESEHEN WERDEN, DAMIT DAS GERÄT VOM STROMNETZ GETRENNT WERDEN KANN. DER ABSTAND DER KONTAKTÖFFNUNG MUSS SO

BEMESSEN SEIN, DASS EINE VOLLSTÄNDIGE TRENNUNG ENTSPRECHEND DER KATEGORIE II FÜR

ÜBERSPANNUNG GEMÄSS DEN INSTALLATIONSREGELN GEWÄHRLEISTET WERDEN KANN.

DAS SPEISEKABEL MUSS SO VERLEGT WERDEN, DASS ES NIRGENDS HÖHERE TEMPERATUREN

ALS 75 K ERREICHEN KANN.

DER STECKER MUSS NACH DER INSTALLATION LEICHT ZUGÄNGLICH SEIN. VOR JEDEM EINGRIFF DIE VERBINDUNG ZUM STROMANSCHLUSS TRENNEN.

Verbindung mit Stromnetz durch Steckdose.

Bei beschädigtem Speisekabel (H05RR-F 3x0,75mm²) wenden Sie sich an den Hersteller oder eine seiner Kundendienststellen, um

ein Ersatzkabel zu bitten, und wenden Sie sich auf jeden Fall an entsprechendes Fachpersonal, um jeder Gefahr vorzubeugen.

BEFESTIGUNG

DIESES GERÄT MUSS MIT SCHRAUBEN AM MÖBEL BEFESTIGT WERDEN, SIEHE ABB. 3 - SEITE 177.

VERWENDUNG

VORSICHTSMASSNAHMEN

DIESES GERÄT DARF AUSSCHLIESSLICH VON VERANTWORTUNGSVOLLEN ERWACHSENEN BENUTZT WERDEN. WÄHREND DES GEBRAUCHS UND SOFORT NACH DEM GEBRAUCH KÖNNEN DIE ZUGÄNGLICHEN GERÄTETEILE HEISS SEIN; NICHT BERÜHREN UND KINDER FERN HALTEN. NACH BEENDIGUNG DES KOCHVORGANGS VERGEWISSERN SIE SICH, DASS ALLE BEDIENKNÖPFE AUF GESCHLOSSEN STEHEN. NACH GEBRAUCH SCHLIESSEN SIE DEN HAUPTHAHN DER GASVERSORGUNG.

PERSONEN MIT PSYCHISCHEN PROBLEMEN ODER MIT HANDICAP ODER PERSONEN OHNE ERFAHRUNG IM UMGANG MIT SOLCHEN GERÄTEN (EINSCHLIESSLICH KINDER) DÜRFEN DIESES GERÄT NUR BENUTZEN, WENN SIE DURCH PERSONEN BEAUFSICHTIGT UND GELEHRT WERDEN, DIE FÜR SIE VERANTWORTLICH SIND. ES MUSS VERMIEDEN WERDEN, DASS KINDER MIT DEM GERÄT SPIELEN.

DIE BENUTZUNG EINES GASKOCHERS ERZEUGT WÄRME UND FEUCHTIGKEIT. SORGEN SIE FÜR EINE GUTE BELÜFTUNG DER KÜCHE: HALTEN SIE DIE NATÜRLICHEN BELÜFTUNGSZUGÄNGE OFFEN ODER INSTALLIEREN SIE EIN MECHANISCHES BELÜFTUNGSGERÄT (MECHANISCHE ABZUGSHAUBE).

EIN LÄNGERER UND INTENSIVER GEBRAUCH DES GERÄTES KANN EINE ZUSÄTZLICHE BELÜFTUNG ERFORDERLICH MACHEN, BEISPIELSWEISE DURCH ÖFFNEN EINES FENSTERS ODER DURCH ERHÖHUNG DER LEISTUNGSSTUFE DER MECHANISCHEN BELÜFTUNG.

BEVOR SIE DEN OFEN DAS ERSTE MAL BENUTZEN, HEIZEN SIE DEN OFEN MIT HÖCHSTTEMPERATUR FÜR MINDESTENS 30 MIN AUF, DEN GRILL ABER NUR FÜR 20-30 MIN.

SOLLTE BEIM KOCHEN FLÜSSIGKEIT ÜBER DEN DECKEL LAUFEN, MUSS DIESE VOR ÖFFNEN DES DECKELS ABGEWISCHT WERDEN.

ACHTUNG: DIESER HINWEIS IST GUT SICHTBAR AUF DER GLASABDECKUNG DER KOCHFLÄCHE ANGEBRACHT. DIE GLASABDECKUNGEN KÖNNEN ZERSPRINGEN, WENN SIE ZU HEISS WERDEN. VOR EINSCHALTEN DER BRENNER (KOCHFLÄCHE, OFEN UND GRILL) IMMER DIE GLASABDECKUNG ÖFFNEN UND VOR DEM SCHLIESSEN ALLE BRENNER (KOCHFLÄCHE, OFEN UND GRILL) AUSSCHALTEN UND ABKÜHLEN LASSEN.

BEDIENFELD

Die folgenden Symbole weisen auf den Brenner, der dem Bedienknopf entspricht. HINWEIS: Auf anderen Modellen können die Bedienknöpfe und Symbole verschieden sein.

DIESES SYMBOL BEFINDET SICH BEI DEN BEDIENKNÖPFEN DER BRENNER DER KÖCHFLÄCHE. DER SCHWARZE PUNKT ZEIGT DIE POSITION DES BRENNERS AUF DER KÖCHFLÄCHE AN.

DIESES SYMBOL BEFINDET SICH NEBEN DEM BEDIENKNOPF DES BRENNERS FÜR OFEN.

DIESES SYMBOL BEFINDET SICH NEBEN DEM BEDIENKNOPF DES BRENNERS FÜR GRILL.

Die folgenden Symbole beziehen sich auf die Regulierung der Brennerflammen, die der jeweiligen Position des Bedienknopfs entspricht.

HINWEIS: Auf anderen Modellen können die Bedienknöpfe und Symbole verschieden sein.

GAS ZU

GROSSE FLAMME

KLEINE FLAMME

ELEKTROPLATTE AUS

1-2-3-4-5-6

HEIZSTUFEN OFEN UND/ODER ELEKTROPLATTE

GRILL

WEITERE SYMBOLE

TASTE FÜR DIE ELEKTRONISCHE ZÜNDUNG

DIESES SYMBOL IST GUT SICHTBAR BEI ALLEN MODELLEN MIT ELEKTRONISCHER ZÜNDUNG IN DER NÄHE DES OFEN-KNOPFES ANGEBRACHT, DIE DURCH DAS DRÜCKEN DES KNOPFES BIS ZUM ANSCHLAG BETÄTIGT WIRD.

Lichtschalter

EBENFALLS VORHANDEN BEI DEN MODELLEN 4XX UND CU4XX: - SCHALTER FÜR LAMPE UND BRATSPIESS

• SCHALTER FÜR LAMPE UND DREHPLATTE

SCHALTER FÜR DEN BRATSPIESS (BEI DEN MODELLEN 4XX UND CU4AA SIEHE LAMPENSCHALTER)

SCHALTER DER DREHPLATTE (BEI DEN MODELLEN 4XX UND CU4AA SIEHE LAMPENSCHALTER)

Nachfolgend die Brennereigenschaften der verschiedenen Modelle:

BRENNER TOPFDURCHMESTER
HILFSBRENNER Ø 47 mm	von 6 bis 16 cm
HALBSCHNELL Ø 62 mm	von 16 bis 22 cm
SCHNELL Ø 77 mm	von 16 bis 22 cm

- ELEKTRONISCHE ZÜNDUNG (JE NACH MODELL)

ACHTUNG

DER VORGANG MUSS OHNE EINEN TOPF ODER ANDEREN GEGENSTAND AUF DEM BRENNER DURCHGEFÜHRT WERDEN.

Zur Erzeugung der Flamme den Bedienkopf fest drücken und in Position „große Flamme" drehen.

Gleichzeitig den Knopf für elektronische Zündung drücken. Den Bedienknopf eine Sekunde gedrückt halten, damit die Flamme an bleibt.

WICHTIG

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, WIEDERHOLEN SIE DEN VORGANG NACH

JEDER DER FOLGENDEN EMPFEHLUNGEN: DREHEN SIE DEN KNOPF AUF DIE POSITION „KLEINE FLAMME" ZÜNDEN SIE VON HAND - KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN GASHAHN UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER

- MANUELLE ZÜNDUNG KOCHFELD

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.

ACHTUNG

DER VORGANG MUSS OHNE EINEN TOPF ODER ANDEREN GEGENSTAND AUF DEM BRENNER DURCHGEFÜHRT WERDEN.

Zur Erzeugung der Flamme den Bedienknopf fest drücken und in Position „große Flamme" drehen. Gleichzeitig den Brenner mit einem Streichholz oder Gasanzünder zünden. Den Bedienknopf einige Sekunden gedrückt halten, damit die Flamme an bleibt.

WICHTIG

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, ÜBERPRÜFEN SIE, OB GAS IN DER FLASCHE IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN GASHAHN UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER

- REGULIERUNG DER FLAMME

Zur Regulierung der Flamme drehen Sie den Bedienknopf in die gewünschte Position.

OFEN

DAS EINSCHALTEN DES BRENNERS DARF NUR BEI KOMPLETT GEÖFFNETER TÜR ERFOLGEN.

INNERHALB DES OFENS MÜSSEN DER GRILL, DIE FETTFÄNGER (TABLETT) ODER DIE PFANNE SO POSITIONIERT SEIN, DASS SIE NICHT DIREKT MIT DEN FLAMMEN IN KONTAKT KOMMEN.

VERLÖSCHT DIE FLAMME DES BRENNERS ZUFÄLLIGERWEISE, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE VOR DEM ERNEUTEN ZÜNDEN.

- ELEKTRONISCHES EINSCHALTEN DES OFENS (JE NACH MODELL)

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig drücken Sie den Knopf für die elektronische Zündung (bei diesen Modellen mit dem Stern-Symbol auf der Tür; der Zündknopf ist nicht zu sehen und wird durch das Nach-unten-Drücken des Knopfes betätigt). Nach dem Erzeugen der Flamme halten Sie den Knopf für eine Sekunde gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLÄGE:

ZÜNDEN SIE VON HAND - KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLES EINSCHALTEN DES OFENS

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder diese defekt ist.

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig zünden Sie den Brenner mit einem Streichholz oder Gasanzünder. Nach dem Erzeugen der Flamme halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, ÜBERPRÜFEN SIE, OB GAS IN DER FLASCHE VORHANDEN IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DER FLAMME DES OFENS MIT DEM THERMOSTAT

POSITIONEN 1 2	3 4 5 6
TEMPERATUR 130°	C 160°	C 180°	C 200°	C 220°	C 240°	C

Die Flamme des Brenners des Ofens bleibt, nachdem sie entzündet ist, auf allen Positionen des Knopfes bei maximalem Durchsatz und reduziert sich automatisch auf den Mindestdurchsatz, wenn die eingestellte Ofentemperatur erreicht ist.

GRILL

BEIM ENTZÜNDEN DES BRENNERS MUSS DIE OFENTÜR GANZ GEÖFFNET WERDEN.

SOLLTE SICH DER BRENNER NICHT GLEICH ENTZÜNDEN, DEN BEDIENKNOPF LOSLASSEN UND MINDESTENS 10 SEKUNDEN ABWARTEN, BIS MAN DEN VORGANG WIEDERHOLT.

DIE ZUGÄNGLICHEN TEILE KÖNNEN BEI BENUTZUNG DES GRILLS SEHR HEISS WERDEN, HALTEN SIE KINDER DAVON FERN.

WÄHREND DES GEBRAUCHS MUSS DIE TÜR GANZ OFFEN BLEIBEN UND DER HITZESCHUTZ (ABB. 4 - SEITE 183) MUSS GANZ HERAUSGEZOGEN SEIN.

DEN GRILL NIEMALS MEHR ALS 25 MINUTEN GEBRAUCHEN. DIE GRILLEINRICHTUNG DARF NICHT WIE EIN OFEN BENUTZT WERDEN.

SOLLTE DIE BRENNERFLAMME PLÖTZLICH ERLÖSCHEN, DEN GAS-BEDIENKNOPF ZUDREHEN UND VOR WIEDERZÜNDUNG 1 MINUTE WARTEN.

- ELEKTRONISCHE ZÜNDUNG DES GRILLS (JE NACH MODELL)

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf fest und drehen in Position GRILL oder große Flamme. Gleichzeitig drücken Sie den Druckknopf für elektronische Zündung (bei Modellen, die mit an der Tür gekennzeichnet sind, ist der Zünddruckknopf nicht sichtbar, die Zündung erfolgt, indem Sie den Bedienknopf drücken). Ist die Flamme einmal an, den Bedienknopf eine Sekunde gedrückt halten, damit sie an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDER DER FOLGENDEN EMPFEHLUNGEN: - ZÜNDEN SIE VON HAND - KONTROLLIEREN, OB GAS IN DER FLASCHE IST

FUNKTIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLE ZÜNDUNG DES GRILLS

Diese Zündung erfolgt, wenn keine elektronische Zündung vorhanden ist oder wenn diese nicht funktioniert.

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf und drehen ihn in Position GRILL oder große Flamme. Gleichzeitig zünden Sie entweder mit einem Streichholz oder mit Gaszünder den Brenner an. Ist die Flamme einmal an, den Bedienknopf eine Sekunde gedrückt halten, damit sie an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, KONTROLLIEREN SIE OB GAS IN DER FLASCHE IST. FUNKTIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DER GRILLFLAMME

Für Modelle 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M- CU335M - CU414PE - CU433 CU433M - CU433ML: Für alle anderen Modelle: Zur Regulierung der Flamme den Bedienknopf in die gewünschte Position drehen.

SICHTKONTROLLE DER FLAMME

Entsprechend des verwendeten Gases kann die Flamme folgendermaßen aussehen:

Propan (G31): innere Spitze der Flamme blau und mit scharfer Kontur.

Butan (G30): Flamme mit undefinierten gelben Spitzen beim Zünden des Brenners, die sich nach und nach, wenn der Brenner sich erhitzt, intensivieren.

und nach, wenn der Brenner sich erhitzt, intensivieren.

ELEKTROPLATTE (je nach Modell)

BEVOR MAN DIE ELEKTROPLATTE GEBRAUCHT (ODER BEI LÄNGERER NICHTBENUTZUNG) MUSS DIE ABSORBIERTE FEUCHTIGKEIT ELIMINIERT WERDEN. DAZU DIE PLATTE FÜR 30 MINUTEN AUF POSITION I EINSCHALTEN.

TÖPFE MIT FLACHEM BODEN, DEREN DURCHMESSER NICHT GERINGER ALS DER PLATTENDURCHMESSER SEIN SOLLTE, BENUTZEN.

BEVOR SIE DEN TOPF AUF DIE ELEKTROPLATTE STELLEN, DEN TOPFAUSSENBODEN TROCKNEN.

ÜBERWACHEN SIE DIE EINGESCHALTETE ELEKTROPLATTE UND HALTEN SIE KINDER DAVON FERN.

Die Elektroplatte wird durch einen Bedienknopf mit 7 Heizstufen bedient: Aus entspricht Stufe 0 (Null), die weiteren Stufen von 1-6 sind Funktionstufen. Von 1-6 erfolgt eine zunehmende Erhitzung der Elektroplatte. Neben dem Bedienknopf befindet sich eine LED, die rot aufleuchtet, wenn die Elektroplatte in Funktion ist.

MIKROWELLENHERD

Für die Installations-, Gebrauchs- und Wartungsanleitungen des Mikrowellenherds, siehe die darin enthaltene Bedienungsanleitung.

SPIESS

Den Brenner des Ofens, wie im Kapitel OFEN beschrieben, einschalten. Den entsprechenden Bedienknopf in die gewünschte Position drehen. Das Ofenblech mit dem angebrachten Spieß einschieben (siehe ABB. 5 auf Seite 183). Den entsprechenden Schalter drücken, um den Spieß zu bewegen.

DREHPLATTE

Setzen Sie den Fettfänger wie in ABB. 6 - S. 184 angegeben ein. Drücken Sie den entsprechenden Schalter, um den Motor der Drehplatte in Betrieb zu setzen.

GASFLASCHE

WICHTIG

DIE VERWENDUNG EINER ANDEREN GASART UND/ODER EINES ANDEREN DRUCKS ALS VOM HERSTELLER VORGESCHRIEBEN KANN ZU EINEM ANOMALEN GERÄTEBETRIEB FÜHREN; DER HERSTELLER ÜBERNIMMT KEINE VERANTWORTUNG FÜR DIE FOLGEN EINES UNKORREKTEN GEBRAUCHS DES GERÄTS.

Die anzuwendenden Gasflaschen sind handelsübliche Flaschen, wie sie im Land, in dem das Gerät benutzt wird, normalerweise verkauft werden.

Der anzuwendende Gastyp ist eindeutig außen auf der Verpackung und auf der unlöschbaren Klebeetikette auf der Rückseite des Gerätes angegeben. Beachten Sie auf jeden Fall folgende Hinweise: Die Gasflasche muss in einem geeigneten Raum aufrecht gelagert werden, sie muss mit Ventil und Druckminderer versehen sein und der Zugang darf nicht versperrt sein. Der Austausch der Flaschen muss ohne Behinderung und ganz einfach geschehen.

ACHTUNG! Beim Wechseln der Gasflasche sind folgende Sicherheitsmaßnahmen zu treffen:

a) schließen Sie die Hähne des Gerätes; b) vergewissern Sie sich, dass sich in der Nähe keine offene Flamme und kein Feuer befindet. c) schließen Sie das Ventil der auszutauschenden Gasflasche; d) schrauben Sie den Druckminderer von der leeren Flasche ab und entnehmen Sie diese aus dem Raum. Die neue Flasche in umgekehrter Reihenfolge anschließen. Eventuelle Gasverluste mithilfe einer nicht ätzenden Flüssigkeit prüfen. Nicht Seifenwasser benutzen.

KEINE OFFENEN FLAMMEN VERWENDEN

e) zünden Sie die Brenner und überprüfen Sie, ob sie korrekt funktionieren. Bei Problemen wenden Sie sich an einen autorisierten Techniker.

SCHLIESSEN SIE NACH DEM GEBRAUCH DIE GASZUFUHR AN DER GASFLASCHE.

ENTWEICHEN VON GAS

Wir empfehlen die Verwendung eines geprüften elektronischen Gasmelders.

Bei Gasgeruch:

a) Öffnen Sie die Fenster und schicken Sie sofort alle Personen aus dem Camper, Volkswagen, usw. b) Berühren Sie keine Elektroschalter, zünden Sie keine Streichhölzer und machen Sie jedenfalls nichts, wodurch sich das Gas entzünden könnte. c) Löschen Sie jede offene Flamme. d) Schließen Sie das Ventil der Gasflasche oder des Gastanks und öffnen Sie das Ventil nicht wieder, bis die Leckage festgestellt und beseitigt wurde. e) Kontaktieren Sie einen autorisierten Techniker.

REINIGUNG

ACHTUNG

SCHALTEN SIE DAS GERÄT AUS, TRENNEN SIE DIE VERBINDUNG ZUM STROMANSCHLUSS, DANN WARTEN SIE, BIS ES ABGEKÜHLT IST, BEVOR SIE MIT DER REINIGUNG BEGINNEN.

WICHTIG

KOMMEN DIE WARMEN OBERFLÄCHEN MIT KALTEM WASSER ODER NASSEM SCHWAMM IN BERÜHRUNG, KÖNNEN SIE BESCHÄDIGT WERDEN. VERWENDEN SIE KEINE SCHARFEN REINIGUNGSMITTEL ODER SCHEUERMITTEL AUF CHLORBASIS ODER STAHLWOLLE. DIE GERÄTEOBERFLÄCHEN DÜRFEN NICHT MIT SÄUREHALTIGEN ODER ALKALISCHEN STOFFEN (ESSIG, SALZ, ZITRONENSAFT, ETC.) IN BERÜHRUNG KOMMEN. EDELSTAHLFLÄCHEN UND LACKIERTE TEILE: MIT WASSER UND SEIFE ODER NEUTRALREINIGER REINIGEN, ABWISCHEN UND TROCKNEN. SAUBERE SCHWÄMME UND TÜCHER VERWENDEN.

ACHTUNG

KEINE SCHEUERNDEN ODER SPITZEN HILFSMITTEL ZUR REINIGUNG DER GLASSTÜR BENUTZEN, SIE KÖNNTE NÄMLICH ZERKRATZT WERDEN ODER AUCH ZERBRECHEN.

ZUR REINIGUNG KEINE DAMPFREINIGER BENUTZEN.

DÜSEN

ACHTUNG

EVENTUELLE EINGRIFFE MÜSSEN VON AUTORISIERTEM PERSONAL VORGENOMMEN WERDEN. DER HERSTELLER KANN FÜR SOLCHE GETÄTIGTE EINGRIFFE AUF KEINER WEISE VERANTWORTLICH GEMACHT WERDEN.

BEI ABNAHME UND BEFESTIGUNG DER DÜSEN MUSS DER DÜSENHALTER MIT ENTSPRECHENDEM WERKZEUG FESTGEHALTEN WERDEN (ABB. 7 - SEITE 185).

BRENNER Ø DÜSE (mm)		AUFGESTEMPELTE NR.
RAPID (Ø 77 mm)	0,75	75
SEMIRAPID (Ø 62 mm)	0,67	67
	0,50 50RESERVE (Ø 47 mm)
GRILL	0,62 0,57 (CU352M) - 0,64 (CU351MK)	62 57 (CU352M) - 64 (CU351MK)
OFEN	0,53 0,52 (CU351MK - CU354MK)	53 52 (CU351MK - CU354MK)

RICHTLINIE 2002/96/EG (WEEE)

INFORMATIONEN FÜR DEN BENUTZER

DIESER HINWEIS BETRIFFT AUSSCHLIESSLICH DIE BESITZER VON GERÄTEN, DIE MIT DIESEM SYMBOL (AUF KLEBEETIKETT AM GERÄT) GEKENNZEICHNET SIND. DIESES SYMBOL BEDEUTET, DASS DAS PRODUKT GEMÄSS DER GELTENDEN GESETZE ALS ELEKTRO- ODER ELEKTRONIKGERÄT EINGESTUFT IST UND IM SINNE DER EUROPÄISCHEN RICHTLINIE 2002/96/EG (WEEE) NACH ABLAUF SEINER NUTZUNGSDAUER GETRENNT GESAMMELT UND EINER KOSTENLOSEN, DAFÜR ZUSTÄNDIGEN SAMMELSTELLE ZUGEFÜHRT WERDEN MUSS. DAS GERÄT KANN BEI KAUF EINES NEUEN ÄQUIVALENTEN GERÄTES AUCH DEM HÄNDLER ZURÜCKERSTATTET WERDEN. DER BENUTZER VERPFLICHTET SICH DAZU, DAS GERÄT NACH ABLAUF SEINER NUTZUNGSZEIT ORDNUNGSGEMÄSS ZU ENTSORGEN, ANDERNFALLS KANN EINE STRAFE, WIE IN DEN GELTENDEN GESETZESBESTIMMUNGEN FESTGELEGT, VERORDNET WERDEN. EINE ORDNUNGSGEMÄSSE TRENNSAMMLUNG UND DIE DARAUF FOLGENDE UMWELTFREUNDLICHE WIEDERVERWERTUNG, BEHANDLUNG UND BESEITIGUNG DES ALTGERÄTES TRAGEN DAZU BEI, UNSERE UMWELT UND UNSERE GESUNDHEIT ZU SCHÜTZEN UND FÖRDERN DIE WIEDERVERWENDUNG UND/ODER WIEDERAUFBEREITUNG DER ABFALLMATERIALIEN DES GERÄTES. FÜR WEITERE INFORMATIONEN BEZÜGLICH DER ENTSORGUNGSDIENSTE WENDEN SIE SICH AN DIE VORORTIGE VERWALTUNG ODER AN IHREN HÄNDLER. DIE HERSTELLER UND IMPORTEURE VERPFLICHTEN SICH FÜR EINE ORDNUNGSGEMÄSSE WIEDERVERWERTUNG, BEHANDLUNG UND BESEITIGUNG DER ALTGERÄTE, SOWEIT DIREKT MÖGLICH ODER DURCH ENTSPRECHENDE GEMEINSCHAFTSSTELLEN.

SYMBOLE

ANSCHLUSS AN GAS 89

ELEKTRISCHER ANSCHLUSS 90

BEFESTIGUNG 90

GEBRAUCH

DIE GRILLFLAMME REGELN

DIE FLAMME SICHTBAR PRÜFEN

DIE ELEKTROPLATTE

MIKROWELLE

DREHSPIESS

DREHTELLER

GASFLASCHE 98

94

94

94

95

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN

170-185

ELEKTRISCHER ANSCHLUSS

NIEDERSPANNUNG 12 V:

- DIE GRILLFLAMME REGELN

Für die Modelle 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M - CU335M - CU414PE - CU433 CU433M - CU433ML: Der Grill darf und kann nur mit seiner Nennwärmeleistung betrieben werden.

KEINE FLAMMEN VERWENDEN:

NACH GEBRAUCH DEN GASHAHN AN DER GASFLASCHE SCHLIESSEN.

GASLECKS

WENN DIE BRENNER NICHT SOFORT ZÜNDEN, PRÜFEN SIE, OB GAS IN DER FLASCHE IST.

WENN DAS GERÄT NICHT SOFORT FUNKTIONIERT, SCHLIESSEN SIE DEN

GASVERSORGUNGSHAHN UND KONTAKTIEREN SIE DEN HÄNDLER.

- EINSTELLUNG DER KOCHPLATTENFLAMME

Um die Flamme einzustellen, drehen Sie den Bedienknopf in die gewünschte Position.

Der Brenner darf nur bei vollständig geöffneter Tür angezündet werden.

Im Ofen müssen die Bratpfanne (das Blech) so platziert werden, dass sie nicht in direktem Kontakt mit den Flammen stehen.

Wenn die Flamme des Brenners versehentlich erlischt, schließen Sie den Gashahn und warten Sie eine Minute, bevor Sie erneut zünden.

- ELEKTRONISCHE ZÜNDUNG DES OFENS (JE NACH MODELL)

Um die Flamme zu entzünden, drücken Sie den Drehknopf bis zum Anschlag und drehen Sie ihn in eine Position von 1 bis 6. Drücken Sie gleichzeitig die Taste für die elektronische Zündung (bei Modellen mit dem Symbol an der Tür ist die Zündtaste nicht sichtbar und wird durch Drücken des Drehknopfs bis zum Anschlag aktiviert). Nach dem Entzünden der Flamme halten Sie den Drehknopf einige Sekunden lang gedrückt, um zu vermeiden, dass die Flamme erlischt.

WENN DER BRENNER NICHT SOFORT ZÜNDET, WIEDERHOLEN SIE DEN VORGANG, NACHDEM SIE DIE FOLGENDEN HINWEISE BEACHTET HABEN:

DIE ZÜNDUNG ERFOLGT MANUELL, WOBEI SICHERZUSTELLEN IST, DASS GAS IN DER FLASCHE IST.

WENN DAS GERÄT NICHT SOFORT FUNKTIONIERT, SCHLIESSEN SIE DEN GASHAHN UND WENDEN SIE SICH AN DEN HÄNDLER.

WENN DER BRENNER NICHT SOFORT ZÜNDET, ÜBERPRÜFEN SIE, OB GAS IN DER FLASCHE IST.

WENN DAS GERÄT NICHT SOFORT FUNKTIONIERT, SCHLIESSEN SIE DEN GASHAHN UND WENDEN SIE SICH AN DEN HÄNDLER.

- EINSTELLUNG DER FLAMME AM OFEN MIT THERMOSTAT

POSITIONER 1 2	3 4 5 6
TEMPERATUR 130°	C 160°	C 180°	C 200°	C 220°	C 240°	C

Die Flamme des Ofenbrenners bleibt unmittelbar nach dem Zünden bei (maximale Leistung bei allen Positionen des Drehknopfs) und reduziert sich automatisch, wenn die eingestellte Temperatur erreicht ist.

GRILL

DAS ANZÜNDEN DES BRENNERS DARF NUR BEI VOLLSTÄNDIG GEÖFFNETER TÜR ERFOLGEN.

WENN DER BRENNER NICHT SOFORT ZÜNDET, LASSEN SIE DEN GRIFF LOS UND WIEDERHOLEN SIE DEN VORGANG, NACHDEM SIE MINDESTENS 10 SEKUNDEN GEWARTET HABEN.

DIE ZUGÄNGLICHEN TEILE KÖNNEN SEHR HEISS WERDEN: HALTEN SIE KINDER WÄHREND DES GRILLENS FERN.

WÄHREND DES BETRIEBS MUSS DIE TÜR IMMER OFFEN SEIN UND DER HITZESCHUTZ VOLLSTÄNDIG HERAUSGEZOGEN SEIN (ABB. 4 - SEITE 183).

DER GRILL DARF HÖCHSTENS 25 MINUTEN LANG VERWENDET WERDEN. DER GRILL DARF NICHT ALS OFEN VERWENDET WERDEN.

FALLS DIE FLAMME DES BRENNERS AUSGEHT, SCHLIESSEN SIE DAS GASVENTIL UND WARTEN SIE ETWA EINE MINUTE, BEVOR SIE ERNEUT ZÜNDEN.

- ELEKTRONISCHE ZÜNDUNG DES GRILLS (JE NACH MODELL)

• ZÜNDEN SIE MANUELL
• PRÜFEN SIE, OB GAS IN DER FLASCHE IST

WENN DAS GERÄT NICHT SOFORT FUNKTIONIERT, SCHLIESSEN SIE DAS GASVENTIL UND KONTAKTIEREN SIE DEN HÄNDLER.

- MANUELLE ZÜNDUNG DES GRILLS

WENN DER BRENNER NICHT SOFORT ZÜNDET, PRÜFEN SIE, OB GAS IN DER FLASCHE IST.

WENN DAS GERÄT NICHT SOFORT FUNKTIONIERT, SCHLIESSEN SIE DAS GASVENTIL UND KONTAKTIEREN SIE DEN HÄNDLER.

- EINSTELLUNG DER GRILLFLAMME

Für die Modelle 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M - CU335M - CU414PE - CU433 - CU433M - CU433ML:

GASZUFUHR GESCHLOSSEN

GROSSE FLAMME

KLEINE FLAMME

0 AUSGESCHALTETE KOCHPLATTE

1-2-3-4-5-6 TEMPERATUR BACKOFEN UND/ODER KOCHPLATTE

GRILL

ANDERE SYMBOLE

TASTE FÜR ELEKTRONISCHE ZÜNDUNG

DIESES SYMBOL IST GUT SICHTBAR IN DER NÄHE DES BACKOFENREGULIERS ANGEBRACHT. DAS SYMBOL BEFINDET SICH AUF ALLEN MODELLEN MIT ELEKTRONISCHER ZÜNDUNG, DIE AKTIVIERT WIRD, WENN DER REGLER VOLLSTÄNDIG HINEINGEDRÜCKT WIRD.

LAMPENSCHALTER

BEI DEN MODELLEN 4XX UND CU4XX GIBT ES AUCH: - SCHALTER FÜR BELEUCHTUNG UND DREHSPIESS - SCHALTER FÜR BELEUCHTUNG UND DREHTELLER

SCHALTER FÜR DEN DREHSPIESS (FÜR DIE MODELLE 4XX UND CU4XX, SIEHE SCHALTER FÜR BELEUCHTUNG)

STROMSCHALTER FÜR DREHTELLER (FÜR DIE MODELLE 4XX UND CU4XX, SIEHE SCHALTER FÜR BELEUCHTUNG)

Im Folgenden sind die Eigenschaften der Brenner der verschiedenen Modelle aufgeführt:

FALLS DIE FLAMME DES BRENNERS ERLISCHT, SCHLIEßEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE, BEVOR SIE DAS GAS WIEDER EINSCHALTEN.

- ELEKTRONISCHE ZÜNDUNG DES BACKOFENS (MODELL ENLIGHT)

WENN DAS GERÄT ÜBERHAUPT NICHT FUNKTIONIERT, SCHLIEßEN SIE DEN GASHAHN UND WENDEN SIE SICH AN IHREN FACHHÄNDLER.

- MANUELLE ZÜNDUNG DES BACKOFENS

SCHLIEßEN SIE NACH DEM GEBRAUCH DIE GASZUFUHR ZUM BEHÄLTER.

GASAUSTRITT

WARNUNG! Wenn Sie die Gasflasche wechseln, müssen Sie die folgenden Vorsichtsmaßnahmen beachten:

Wenn Sie Gasgeruch wahrnehmen, müssen Sie Folgendes tun:
