Producttype	Inbouw gasoven voor camper/caravan
Merk	Dometic
Model	CU311M
Categorie	Oven (gas)
Voeding	Butaangas (G30) of propaangas (G31) volgens categorie I3B/P(30) of I3+
Kookbranders	2 snel (Ø 77 mm, 1,8 kW), 2 semi-snel (Ø 62 mm, 1,0 kW), 1 hulp (Ø 47 mm, 1,2 kW)
Ovenbrander	Gas met thermostaat (standen 1-6: 160°C tot 240°C)
Grillbrander	Gas (1,6 kW), gebruik beperkt tot 25 minuten
Ontsteking	Elektronisch (drukknop) en handmatig (lucifer) voor kookplaat, oven en grill
Injectoren	Verwisselbaar (oven: 0,53 mm, grill: 0,62 mm, enz.)
Ondersteunde accessoires	Braadspit, draaiplateau (naar model)
Veiligheidsfunctie	Geen automatische vlam-uitschakeling – gas handmatig afsluiten bij uitdoving
Materialen	Roestvrij staal, email, glas (ovendeur)
Reiniging	Water en neutrale zeep; geen schuurmiddelen of stoomreiniger gebruiken
Installatie	Inbouw in werkblad, minimale afstanden tot wanden (150 mm zijkant, 500 mm boven)
Gasaansluiting	Stijve of flexibele slang (max 1,5 m), dichtheid controleren
Elektrische aansluiting	Niet van toepassing (model zonder elektrische kookplaat)
Beoogd gebruik	Alleen bereiden van voedsel in een goed geventileerde omgeving
Normen	Klasse 3 (inbouw), gascategorieën I3B/P(30) of I3+
Gascondities	Druk afhankelijk van land: 30 mbar butaan/propaan of 28-30/37 mbar
Inhoud van de verpakking	Gebruiksaanwijzing, extra injectoren indien van toepassing

Veelgestelde vragen - CU311M DOMETIC

Hoe steek ik de oven van de Dometic CU311M aan?

Druk de ovenknop volledig in en draai deze naar een stand tussen 1 en 6. Druk tegelijkertijd op de elektronische ontstekingsknop (of gebruik een lucifer als de elektronische ontsteking ontbreekt). Houd de knop enkele seconden ingedrukt na het ontsteken.

Wat moet ik doen als de ovenbrander niet ontsteekt?

Controleer of de gasfles gas bevat. Voer indien nodig een handmatige ontsteking uit met een lucifer. Als het probleem aanhoudt, sluit de gaskraan en neem contact op met uw leverancier.

Hoe reinig ik de oven en de glazen?

Laat het apparaat afkoelen en haal de stekker uit het stopcontact. Reinig de geëmailleerde en roestvrijstalen oppervlakken met water en neutrale zeep, spoel af en droog. Gebruik nooit schuurmiddelen, metalen schrapers of stoomreinigers op de glazen.

Welk type gas moet ik gebruiken met de CU311M?

Het apparaat werkt op butaan (G30) of propaan (G31) volgens de categorieën I3B/P(30) of I3+. De druk moet 30 mbar zijn voor butaan/propaan of 28-30/37 mbar afhankelijk van het land. Controleer het etiket op het apparaat voor de exacte categorie.

Kan ik een externe timer gebruiken met deze oven?

Nee, het apparaat is niet ontworpen om te werken met een externe timer of afstandsbediening. Het moet tijdens gebruik worden gecontroleerd.

Hoe stel ik de temperatuur van de oven in?

Draai de ovenknop naar de standen 1 tot 6. Stand 1 komt overeen met ongeveer 160°C en stand 6 met 240°C. De vlam wordt automatisch kleiner wanneer de ingestelde temperatuur is bereikt.

Kan de oven worden gebruikt met een elektrische kookplaat?

Het model CU311M is niet uitgerust met een elektrische kookplaat. Het is ontworpen om alleen op gas te werken. Als u een elektrische kookplaat nodig heeft, raadpleeg dan een ander model uit de serie.

Hoe installeer ik de oven in een meubel?

Houd de minimale afstanden aan: 150 mm tussen de zijwanden en de branders, 500 mm boven het kookvlak. Snijd een opening volgens de figuren in de handleiding. Bevestig het apparaat met de meegeleverde schroeven. Sluit het gas aan volgens de lokale normen.

Wat moet ik doen bij gaslucht?

Open de ramen, laat alle personen naar buiten gaan, raak geen elektrische schakelaars aan. Sluit de afsluitklep van de gasfles en neem contact op met een erkende technicus. Gebruik geen open vuur.

Hoe vervang ik de injector van de oven?

De injectoren moeten worden vervangen door een erkende technicus. Voor de oven CU311M heeft de injector een diameter van 0,53 mm (stempel 53). Houd de injectorhouder vast met een geschikt gereedschap tijdens demontage/montage.

GEBRUIKSAANWIJZING CU311M DOMETIC

Veiligheidssymbolen die waarschuwen voor gevaar voor mensen.

Doe alles wat in de veiligheidsvoorschriften staat bij de volgende symbolen:

OPGELET

OPGELET

Gevaar voor verwondingen of de dood.

BELANGRIJK

BELANGRIJK!

Om mogelijke verwondingen en/of defecten te

voorkomen.

INHOUD

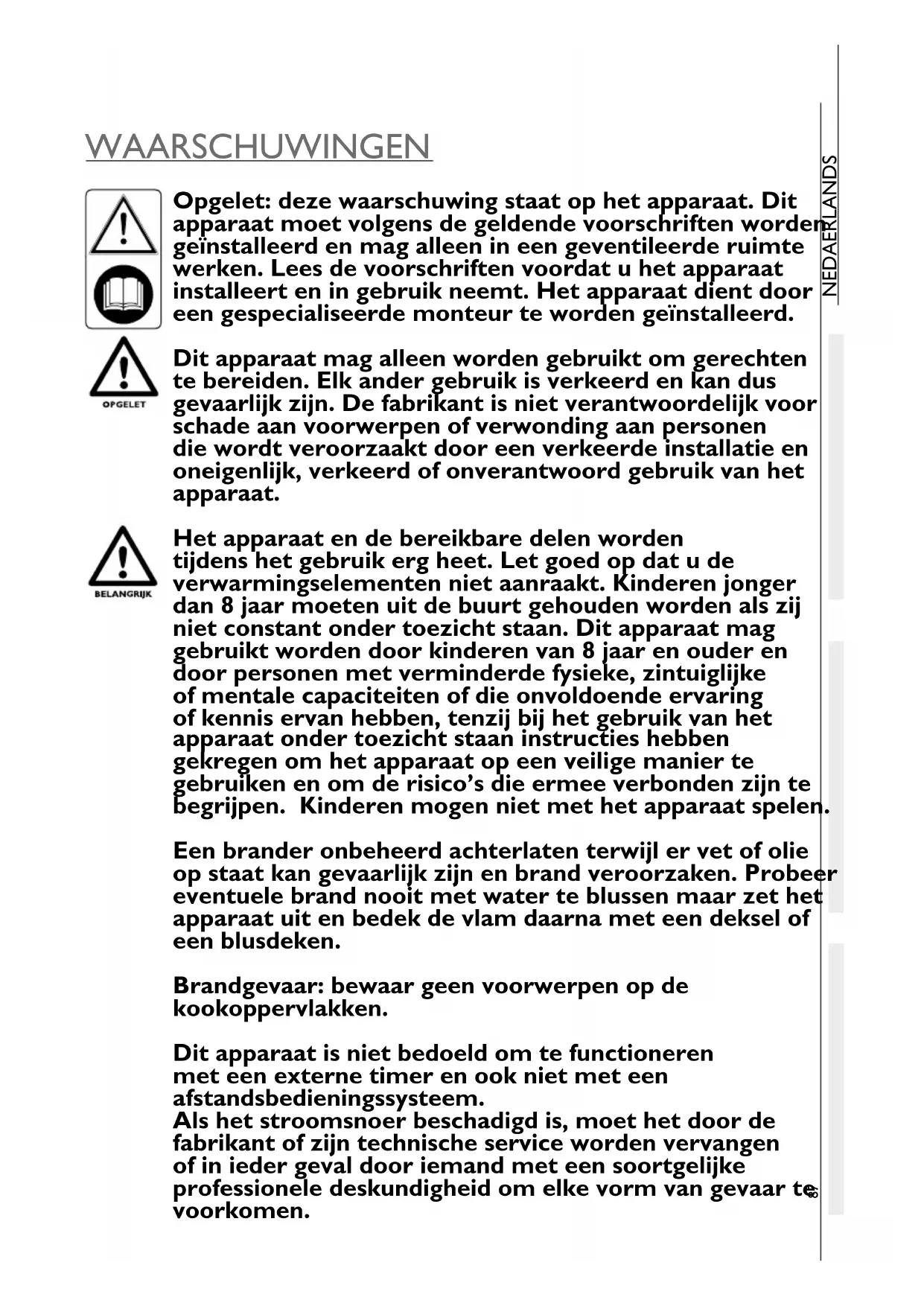

WAARSCHUWINGEN 87

INSTALLATIE 88

Opgelet: deze waarschuwing staat op het apparaat. Dit apparaat moet volgens de geldende voorschriften worden geïnstalleerd en mag alleen in een geventileerde ruimte werken. Lees de voorschriften voordat u het apparaat installeert en in gebruik neemt. Het apparaat dient door een gespecialiseerde monteur te worden geïnstalleerd.

Dit apparaat mag alleen worden gebruikt om gerechten te bereiden. Elk ander gebruik is verkeerd en kan dus gevaarlijk zijn. De fabrikant is niet verantwoordelijk voor schade aan voorwerpen of verwonding aan personen die wordt veroorzaakt door een verkeerde installatie en oneigenlijk, verkeerd of onverantwoord gebruik van het apparaat.

Het apparaat en de bereikbare delen worden tijdens het gebruik erg heet. Let goed op dat u de verwarmingselementen niet aanraakt. Kinderen jonger dan 8 jaar moeten uit de buurt gehouden worden als zij niet constant onder toezicht staan. Dit apparaat mag gebruikt worden door kinderen van 8 jaar en ouder en door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of die onvoldoende ervaring of kennis ervan hebben, tenzij zij bij het gebruik van het apparaat onder toezicht staan of instructies hebben gekregen om het apparaat op een veilige manier te gebruiken en om de risico's die ermee verbonden zijn te begrijpen. Kinderen mogen niet met het apparaat spelen.

Een brander onbeheerd achterlaten terwijl er vet of olie op staat kan gevaarlijk zijn en brand veroorzaken. Probeer eventuele brand nooit met water te blussen, maar zet het apparaat uit en bedek de vlam daarna met een deksel of een blusdeken.

Brandgevaar: bewaar geen voorwerpen op de kookoppervlakken.

Dit apparaat is niet bedoeld om te functioneren met een externe timer en ook niet met een afstandsbedieningssysteem.

Als het stroomsnoer beschadigd is, moet het door de fabrikant of zijn technische service worden vervangen of in ieder geval door iemand met een soortgelijke professionele deskundigheid om elke vorm van gevaar te voorkomen.

Het apparaat mag niet zonder toezicht door kinderen gereinigd of onderhouden worden.

Gebruik geen ruwe materialen die krassen maken of metalen of scherpe schrapers om het glas van de ovendeur schoon te maken. U kunt er krassen in veroorzaken die het glas kunnen doen barsten en springen.

Gebruik geen stoomreinigers om het apparaat schoon te maken.

INSTALLATIE

Maak een opening in het meubel zoals op de AFB. 2 - PAG. 171, afhankelijk van het model. Het ovenmeubel moet precies haaks staan op het horizontale werkblad en de voorkant van het meubel. De inbouwopening in het meubel moet precies recht en vlak zijn. Als er ventilatieopeningen in het meubel zijn, zorgt u ervoor dat er geen brandbare materialen in deze openingen terecht kunnen komen.

AANSLUITEN OP GAS

OPGELET

CONTROLEER DEZE GEGEVENS EERST VOORDAT U DE GASFLES AANSLUIT OP HET APPARAAT. DE DRUKBEGRENZERS TUSSEN DE FLES EN HET APPARAAT MOETEN GESCHIKT ZIJN VOOR DE GASKLAASSEN DIE IN DE ONDERSTAANDE TABEL ZIJN VOORGESCHREVEN. IN DE ONDERSTAANDE TABEL.

Dit apparaat werkt met de volgende gassoorten en daarvoor bedoelde gasdrukwaarden. De categorie (of categorieën) waarvoor het apparaat is afgesteld, is (zijn) duidelijk vermeld op het serieplaatje dat op het apparaat zit.

KLASSE EN LANDEN VAN BESTEMMING GASDRUK
13B/P(30)	30 mbar Butan (G30)
AT BE DE DK FI GB NL NO PT SE SI	30 mbar Propan (G31)
13+ (28-30/37)	28-30 mbar Butan (G30)
BE CH ES FR GB IE IT PT SI	37 mbar Propan (G31)

MODEL THERMISCH VERMOGEN TOTAAL & NOMINAL kW - gr/h m	BENODIGDE LUCHT VOOR DE VERBRANDING 3/h
CU322 - CU322M 4,0 - 291 8,0
CU333 - CU333M 4,4 - 320 8,8
CU403PE - CU404PEMW - CU407PEMW 4,6	- 335 9,2
CU354MK 5,1 - 371	10,2
CU352M	5,3 - 386
CU325 - CU325M - CU404PE - CU405PEMW	5,8 - 422
CU335 - CU335M - CU402PE - CU414PE	6,2 - 451
403 - CU35IMK - CU404MW - CU407MW	6,4 - 466
CU433 - CU433M - CU433ML	6,6 - 480
CU300 - CU300M 6,8 - 495	13,6
CU311 - CU311M 7,2 - 524	14,4
CU400BPE - CU400PE - CU40IPE	7,4 - 539
404 - CU405MW	7,6 - 553
402 - 414	8,0 - 582
400 - 400B - 401	9,2 - 669

OPGELET

TIJDENS HET INSTALLEREN EN AANSLUITEN MAG U DE GASSLANG VAN HET APPARAAT NIET DICHTKNIJpen, U MAG ER NIET AAN TREKKEN ENZOVOORT.

De aansluitingen van de gasleiding op die van het apparaat moeten gebeuren met een stijve buis en lekvrije koppelingen. Een flexibele buis is toegestaan maar moet:

a) Altijd bereikbaar zijn voor inspectie; b) Beschermd zijn tegen mogelijke aanraking met delen die heet worden (zoals het gedeelte onder de branders); c) Beschermd worden tegen elke vorm van belasting (torsie en trek- of duwbelasting...); d) Beschermd worden tegen bewegende delen van het inbouwmeubel (bijvoorbeeld laden); e) Maximum 1,5 m lang zijn; f) Worden vervangen voor de uiterlijke vervaldatum; Na het aansluiten controleert u met een niet bijtende vloeistof of de gasleiding lekvrij is. Gebruik hiervoor geen sop (water en zeep). GEBRUIK GEEN VLAMMEN.

Dit hoofdstuk geldt alleen voor de modellen met de vermelding 12 V--- op het serieplaatje dat op het apparaat zit.

DIT APPARAAT MAG ALLEEN OP EEN STROOMSYSTEEM VAN 12 V WORDEN AANGESLOTEN. HET ELEKTRISCH CIRCUIT MOET WORDEN BEVEILIGD MET EEN ZEKERING DIE NIET STERKER IS DAN 3 Ampère.

CONTROLEER OF DE DRADEN JUIST ZIJN AANGESLOTEN!

SLUIT HET APPARAAT IN GEEN GEVAL AAN OP NETSPANNING (230V~). DIT KAN ALLE COMPONENTEN VERNIETIGEN EN IS GEVAARLIJK VOOR DE GEBRUIKER.

Gebruik voor het aansluiten een tweedraadse zwartrode kabel van 1,5 mm². Maak de kabel vast op de klemmen achteraan op het apparaat met de melding "+" 12V-". De rode draad is de positieve, de zwarte de negatieve.

HOOGSPANNING 220-240 V~

Dit hoofdstuk gaat alleen over de modellen in de volgende tabel:

MODEL	NOMINALE SPANNING	NOMINAL VERMOGEN
CU400PE - CU400BPE - CU401PE - CU402PE CU403PE - CU404PE - CU404PEMW - CU414PE CU407PEMW - CU405PEMW	220-240V~ 50/60Hz 800 W

VOOR EEN DIRECTE AANSLUITING OP HET STROOMNET DIENT EEN UITSCHAKELAAR TE WORDEN VOORZIEN MET EEN CONTACTOPENING DIE VOLLEDIGE ONDERBREKING VAN DE STROOM VEROORZAAKT IN ALLE GEVALLEN VAN OVERSPANNING VERMELD VOOR CATEGORIE III. DEZE BEVEILIGING MOET VOLGENS ALLE GELDENDE NORMEN WORDEN GEMONTEERD.

HET STROOMSNOER MAG OP GEEN ENKEL PUNT VAN DE INSTALLATIE EEN TEMPERATUUR VAN 75°C BEREIKEN.

DE STEKKER EN HET CONTACT MOETEN ALTIJD BEREIKBAAR BLIJVEN.

SCHAKEL ALTIJD EERST DE STROOM UIT VOORDAT U AAN HET APPARAAT WERKT.

Gebruik een stopcontact en een stekker voor de aansluiting.

Als het stroomsnoer (H05RR-F 3x0,75mm²) beschadigd is, moet het door de fabrikant of diens technische service worden vervangen, of door iemand met een soortgelijke professionele deskundigheid om elke vorm van gevaar te voorkomen.

BEVESTIGING

DIT APPARAAT MOET IN HET MEUBEL WORDEN VASTGEZET MET SCHROEVEN ZOALS BESCHREVEN OP DE AFB. 3 - PAG. 177.

GEBRUIK

De volgende symbolen verwijzen naar de brander die bij de knop hoort. OPMERKING: Op de verschillende modellen zitten verschillende knoppen en symbolen.

DIT SYMBOOL STAAT BIJ DE KNOPPEN VAN DE BRANDERS OP DE KOOKPLAAT. DE ZWARTE STIP SIGNALEERT DE PLAATS VAN DE BRANDER OP DE KOOKPLAAT.

DIT SYMBOOL STAAT BIJ DE KNOP VAN DE OVENBRANDER

DIT SYMBOOL STAAT BIJ DE KNOP VAN DE GRILLBRANDER

De volgende symbolen verwijzen naar de regelstanden van de brander die bij de knop hoort. OPMERKING: Op de verschillende modellen zitten verschillende knoppen en symbolen.

GAS GESLOTEN

HOGE VLAM

LAGE VLAM

0 ELEKTRISCHE PLAAT UITGESCHAKELD

1-2-3-4-5-6 TEMPERATUUR VAN OVEN EN/OF ELEKTRISCHE KOOKPLAAT

GRILL

ANDERE SYMBOLEN

KNOP VOOR DE ELEKTRONISCHE ONTSTEKING

DIT SYMBOOL ZIT GOED ZICHTBAAR NAAST DE OVENKNOP OP ALLE MODELLEN MET ELEKTRONISCHE ONTSTEKING WAARVOOR DE OVENKNOP DIEP MOET WORDEN INGEDRUKT

SCHAKELAAR VOOR LAMP

ZIT OP DE MODELLEN 4XX EN CU4XX OOK ALS:

SCHAKELAAR VOOR LAMP EN SPIT

• SCHAKELAAR VOOR LAMP EN DRAISCHAAL

SCHAKELAAR VOOR SPIT

(ZIE VOOR DE MODELLEN 4XX EN CU4XX DE SCHAKELAAR VOOR DE LAMP)

KNOP VOOR DE DRAAIENDE SCHAAL

(ZIE VOOR DE MODELLEN 4XX EN CU4XX DE SCHAKELAAR VOOR DE LAMP)

Dit zijn de kenmerken van de branders op de verschillende modellen:

BRANDER PANDIAMETER
HULPBRAINDER Ø 47 mm	van 6 tot 16 cm
NORMALE BRANDER Ø 62 mm	van 16 tot 22 cm
SNELBRANDER Ø 77 mm	van 16 tot 22 cm

• ELEKTRONISCHE ONTSTEKING VOOR DE KOOKPLAAT (AFHANKELIJK VAN HET MODEL)

ER MOGEN GEEN PANNEN OF ANDERE VOORWERPEN OP DE BRANDERS STAAN ALS U DE KOOKPLAAT AAN ZET.

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op de hoogste vlam. Tegelijkertijd drukt u de elektronische ontstekingsknop in. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN: - DRAAI DE KNOP OP DE "LAAGSTE VLAM" - PROBEER DE HANDMATIGE ONTSTEKING - CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

• DE KOOKPLAAT HANDMATIG AAN ZETTEN

U zet het apparaat met de hand aan als er geen elektronische ontsteker is of die niet werkt.

ER MOGEN GEEN PANNEN OF ANDERE VOORWERPEN OP DE BRANDERS STAAN ALS U DE KOOKPLAAT AAN ZET.

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op de hoogste vlam. Tegelijkertijd zet u de brander aan met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

• DE VLAM OP DE KOOKPLAAT REGELEN

Draai aan de knop voor een hogere of lagere vlam.

OVEN

ZET DE BRANDER ALLEEN AAN MET VOLLEDIG GEOPENDE OVENDEUR.

IN DE OVEN MOGEN HET ROOSTER, DE DRUPPELPLAAT OF DE OVENPAN IN DE OVEN NOOIT DIRECT DE VLAMMEN RAKEN.

ALS DE BRANDERVLAM TOEVALLIG UIT GAAT, SLUIT U DE GASKNOP EN WACHT U EEN MINUUT VOORDAT U DE BRANDER WEER AAN ZET.

- ELEKTRONISCHE OVENBEDIENING (AFHANKELIJK VAN HET MODEL)

Om de vlam aan te zetten, drukt u de ovenknop diep in en draait u deze op de grote vlam of in een stand van 1 tot 6. Tegelijkertijd drukt u de elektronische-ontstekingsknop in (op de modellen met het symbool * op de deur en ziet u de ontstekingsknop niet maar wordt deze automatisch ingedrukt als u de ovenknop diep indrukt). Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN: PROBEER DE HANDMATIGE ONTSTEKING - CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- HANDMATIGE OVENBEDIENING

U zet het apparaat met de hand aan als er geen elektronische ontsteker is of die niet werkt.

Om de vlam aan te zetten, drukt u de bedieningsknop helemaal in en draait u die in een stand van I tot 6. Tegelijkertijd maakt u een vlam in de brander met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- DE OVENVLAM REGELEN MET DE THERMOSTAAT

POSITIES 1 2 3 4	5 6
TEMPERATUUR 130° C 160° C 180° C 200° C 220° C 240° C

De vlam van de brander in de oven blijft in alle standen van de regelknop op de hoogste stand staan en zal automatisch verminderen als de oven de ingestelde temperatuur bereikt.

GRILL

ZET DE BRANDER ALLEEN AAN MET VOLLEDIG GEOPENDE OVENDEUR.

ALS DE BRANDER NIET AAN GAAT, LAAT U ONMIDDELLIJK DE KNOP LOS EN PROBEERT U OPNIEUW NA MINSTENS 10 SECONDEN.

DE BEREIKBARE DELEN KUNNEN HEEL HEET WORDEN ALS U DE GRILL GEBRUIKT. HOUD KINDEREN VER UIT DE BUURT VAN HET APPARAAT.

LAAT DE OVENDEUR ALTIJD HELEMAAL OPEN STAAN EN TREK DE WARMTEBEVEILIGING HELEMAAL UIT ALS U DE GRILL GEBRUIKT (AFB.4 - PAG.183)

GEBRUIK DE GRILL NOOIT LANGER DAN 25 MINUTEN. DE GRILL IS NIET BEDOELD OM ALS OVEN TE WORDEN GEBRUIKT.

ALS DE BRANDERVLAM TOEVALLIG UIT GAAT, SLUIT U DE GASKNOP EN WACHT U EEN MINUUT VOORDAT U DE BRANDER WEER AAN ZET.

- ELEKTRONISCHE GRILLBEDIENING (AFHANKELIJK VAN HET MODEL)

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op GRILL of op de hoogste vlam. Tegelijkertijd drukt u de ontstekingsknop in (op de modellen met het symbool op de deur ziet u deze knop niet, maar wordt deze ingedrukt als u de ontstekingsknop indrukt). Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN: • PROBEER DE HANDMATIGE ONTSTEKING • CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- HANDMATIGE GRILLBEDIENING

U zet het apparaat met de hand aan als er geen elektronische ontsteker is of die niet werkt.

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op GRILL of op de hoogste vlam. Tegelijkertijd zet u de brander aan met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

Voor alle andere modellen: draai aan de knop voor een hogere of lagere vlam.

DE VLAM OP ZICH CONTROLEREN

Afhankelijk van het type gas waarmee het toestel werkt, ziet de vlam er als volgt uit:

Propaan (G31): vlam met een blauw hart en een afgelijnde omtrek.

Butaan (G30): vlam met lichtgele punten tijdens het aanzetten van de brander, waarna de gele punten intenser worden naarmate de brander heter wordt.

ELEKTRISCHE PLAAT (afhankelijk van het model)

ALS U DE ELEKTRISCHE PLAAT VOOR HET EERST GEBRUIKT (OF ALS U DE PLAAT AL HEEL LANG NIET MEER HEBT GEBRUIKT) MOET DE PLAAT EERST DROGEN. HET OPGESLORPTE VOCHT DROOGT OP ALS U DE PLAAT 30 MINUTEN AAN LAAT STAAN OP STAND I.

ZET ER ALLEEN PANNEN OP MET EEN EFFEN BODEM. DE PAN MAG NIET KLEINER ZIJN DAN DE KOOKPLAAT ZELF.

DROOG DE PANBODEM AF VOORDAT U DIE OP DE ELEKTRISCHE PLAAT ZET.

LAAT HET APPARAAT NIET ZONDER BEWAKING ALS DE ELEKTRISCHE PLAAT AAN STAAT EN HOUD KINDEREN UIT DE BUURT VAN HET APPARAAT.

Er zit een knop met 7 standen op het apparaat voor de elektrische plaat: de plaat werkt niet als de knop op 0 (nul) staat. In de standen van 1 tot 6 werkt de elektrische plaat. Van 1 tot 6 wordt de plaat steeds heter. In de buurt van de knop zit een rood lampje dat brandt als de plaat werkt.

MAGNETRON

Raadpleeg voor de installatie-, gebruiks- en onderhoudsvoorschriften van de magnetron de gebruiksaanwijzing die u in de magnetron aantreft.

DRAAISPIT

Zet de ovenbrander aan zoals in het hoofdstuk OVEN is beschreven. Zet de bedieningsknop in de gewenste stand. Plaats de druppelplaat met gemonteerd draaispit zoals op AFB. 5 - PAG. 183. Druk de knop in om de motor van het draaispit aan te zetten.

DRAAISCHAAL

Plaats de druppelplaat met gemonteerde draaischaal zoals op AFB. 6 - PAG. 184. Druk de knop in om de motor van de draaischaal aan te zetten.

GASFLES

WERKEN MET EEN ANDERE GASSOORT OF EEN ANDERE GASDRUK DAN DIE DOOR DE FABRIKANT ZIJN VOORGESCHREVEN, KAN PROBLEMEN VEROORZAKEN WAARVOOR DE FABRIKANT IN GEEN GEVAL AANSPRAKELIJK KAN WORDEN GESTELD (ONEIGENLIJK GEBRUIK).

Dit apparaat werkt met de meest verkochte gasflessen in de landen van installatie. Het type gas is duidelijk vermeld op de buitenkant van de verpakking en op het onuitwisbare serieplaatje op de achterkant van het apparaat. Leef in elk geval de volgende voorschriften na: Gasflessen moeten in de daarvoor bestemde ruimte staan, verticaal, en moeten uitgerust zijn met een drukventiel en een drukbegrenzer. De toegang tot de gasfles mag nooit worden verhinderd. De gasfles moet probleemloos, vlot en zonder belemmeringen kunnen worden vervangen.

LET OP! Om een gasfles te vervangen, dienen de volgende voorzorgsmaatregelen te worden getroffen:

a) sluit alle kranen op het apparaat; b) controleer of er in de buurt geen vlammen of vuur zijn; c) sluit de kraan van de lege gasfles; d) draai de begrenzer van de lege fles los en haal deze eruit. Vervang de fles met bovenstaande handelingen in de omgekeerde volgorde. Controleer met een niet-bijtende vloeistof of de gasleiding lekvrij is. Gebruik hiervoor geen sop (water en zeep).

e) zet de branders aan en controleer of ze goed werken. Als dit niet het geval is, neemt u contact op met een erkende technicus.

Wij raden een elektronische gaslekkenmelder aan.

Als u gas ruikt:

a) Open de ramen en laat onmiddellijk alle mensen de ruimte (caravan, camper enzovoort) verlaten. b) Raak geen elektrische schakelaars aan, strijk geen lucifers af of wat dan ook dat het gas kan doen ontbranden. c) Doof alle vlammen. d) Sluit de kraan op de gasfles of op het gasreservoir en open deze niet meer totdat u het gaslek hebt gevonden en opgelost. e) Neem contact op met een erkende technicus.

REINIGEN

ZET HET APPARAAT EN DE STROOM UIT EN WACHT TOTDAT HET IS AFGEKOELD VOORDAT U HET BEGINT TE REINIGEN.

HETE OPPERVLAKKEN DIE IN AANRAKING KOMEN MET KOUD WATER OF MET EEN VOCHTIGE DOEK KUNNEN BESCHADIGD WORDEN. GEBRUIK GEEN SCHUURMIDDELEN, OPLOSMIDDELEN, PRODUCTEN MET CHLOOR, SCHUURWOL OF STAALWOL. LAAT GEEN BIJTENDE STOFFEN OF ALKALIHOUDENDE PRODUCTEN ZOALS AZIJN, ZOUT, CITROENSAP ENZOVOORT OP HET TOESTEL ZITTEN. OPPERVLAKKEN IN RVS EN GELAKTE DELEN: WASSEN MET WATER EN ZEEP OF EEN NEUTRAAL REINIGINGSMIDDEL; AFSPOELEN EN DROGEN. GEBRUIK SCHONE SPONZEN EN DOEKEN.

GEBRUIK GEEN RUWE MATERIALEN DIE KRASSEN MAKEN OF METALEN OF SCHERPE SCHRAPERS OM HET GLAS VAN DE OVENDEUR SCHOON TE MAKEN. U KUNT ER KRASSEN IN VEROORZAKEN DIE HET GLAS KUNNEN DOEN BARSTEN EN SPRINGEN.

GEBRUIK GEEN STOOMREINIGERS OM HET APPARAAT SCHOON TE MAKEN.

SPROEIER

ALLEEN DESKUNDIGE TECHNICI MOGEN AAN DE GASSPROEIERS WERKEN. IN GEVAL VAN OVERTREDING IS DE FABRIKANT NIET VERANTWOORDELIJK VOOR DE GEVOLGEN.

Om de sproeiers te verwijderen of vast te zetten, moet u met een gereedschap de sproeierhouder vastzetten (AFB. 7 - PAG. 185).

BRANDER Ø SPROEIER	(mm)	GEGRAVEERD NR.
SNELBRANDER (Ø 77 mm)	0,75	75
NORMAALBRANDER (Ø 62 mm)	0,67	67
	0,50 50SUCDERBRANDER (Ø 47 mm)
GRILL	0,62 0,57 (CU352M) - 0,64 (CU351MK)	62 57 (CU352M) - 64 (CU351MK)
OVEN	0,53 0,52 (CU351MK - CU354MK)	53 52 (CU351MK - CU354MK)

RICHTLIJN 2002/96/EC (AEEA)

INFORMATIE VOOR DE GEBRUIKERS

DEZE INFORMATIE IS UITSLUITEND BEDOELD VOOR GEBRUIKERS VAN APPARATEN WAAROP DIT SYMBOOL ZIT OP HET ETIKET MET DE TECHNISCHE GEGEVENS DAT OP HET PRODUCT ZELF ZIT (SERIEPLAATJE). HET SYMBOOL BETEKENT DAT HET PRODUCT KRACHTENS DE GELDENDE NORMEN INGEDEELD IS ALS ELEKTRISCH OF ELEKTRONISCH APPARAAT EN VOLDOET AAN DE EUROPESE RICHTLIJN 2002/96/EC (AEEA). ALS HET APPARAAT WORDT AFGEDANKT, MOET HET DUS WORDEN GESCHEIDEN VAN HET NORMALE HUISAFVAL. U DIENT HET TE OVERHANDIGEN AAN EEN ERKENDE AFVALOPHAALDIENST MET EEN VERGUNNING VOOR HET OPHALEN VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATEN OF IN TE WISSELEN VOOR EEN NIEUW SOORTGELIJK APPARAAT BIJ UW VERKOPER. DE GEBRUIKER IS ZELF VERANTWOORDELIJK VOOR HET AFLEVEREN VAN HET AFGEDANKTE APPARAAT AAN EEN ERKENDE AFVALOPHAALDIENST. WIE DE GELDENDE AFVALWETTEN OVERTREEDT, KAN WORDEN GESTRAFT. AFGEDANKTE APPARATEN SCHEIDEN VAN ANDER AFVAL IS EEN MANIER OM HET MILIEU EN ONZE GEZONDHEID TE BESCHERMEN EN IS BOVENDIEN DE ENIGE MANIER OM DE MATERIALEN WAARUIT DE APPARATEN BESTAAN, TE KUNNEN RECYCLEREN. VOOR MEER GEDETAILLEERDE INFORMATIE OVER HET SCHEIDEN VAN AFVAL NEEMT U CONTACT OP MET EEN PLAATSELIJKE AFVALOPHAALDIENST OF MET DE VERKOPER VAN UW APPARAAT. FABRIKANTEN EN IMPORTEURS VERVULLEN HUN PLICHTEN INZAKE HET RECYCLEREN, MILIEUVRIENDELIJK BEHANDELEN EN VERWERKEN VAN AFVAL ZOWEL DIRECT ALS INDIRECT DOOR DEEL TE NEMEN AAN COLLECTIEVE SYSTEMEN.

SYMBOLEN

WAARSCHUWINGEN EN VEILIGHEIDSSYMBOLEN
