BRUKSANVISNING YST-FSW050, YST-SW012, YST-SW030, YST-SW150 YAMAHA

Sakerhetsforeskrifter: Läs detta innan encheten tas iBruk

• Läs denna bruksanvisning noggrant for att fä ut det mesta av enchetens overlagsna prestanda. Behäll den pa en saker plats for framtida referens.
• Installera denna enchet på attsvalt, tortt och rent ställe på avständ frän fönster, värmekällor, mycket vibrationer, damm, fukt och kyla. Undvik bruskällor (transformatorer, elmotorer). Enheten fär inte utsättas for regn och fukt,参加会议 for brand och elektrisk stöt foreligger.
• Oppna aldrig höljet. Kontakta Återförsäljaren om främmande foremål skulle hamna inuti apparaten.
• Apparaten fär inte drivas med annan spanning ¬ den som anges på bakpanelen. Det ¬arfligt att använda apparaten med högre spanning ¬ den som anges, och det finns risk für brand och/eller elektrisk stöt.
• For att minska risken for brand och elektrisk stöt fär enheten inte utsättas for regn och fukt.
• Använd inte onödig vänd på reglage eller anslutningskablar. Lossa Först natsladden och kablar anslutna till andra componenter;när apparaten ská flyttas.Dra aldrig i själva kablarna.
• Dra ut stickproppen ur eluttaget om apparaten inte ska anvandas under en langre tid (t.ex. under semestern).
• Eftersomennaenhet har en inbyggd effektforstarkarekommen varme att avges fran bakpanelen. Placeraenheten med ett avstand till vagggen pa minst 20 cm ovan, bakom och pa bada sidorna avenheten, for attforhindra brand erer skada. Placera den inte heller medbakpanelen mot golvet erer andra ytor.
• Täck inte über bakpanelen med tidningar, dukar, gardiner osv., eftersom det kan blockera värmeavledningen. Om temperaturen inuti erheten stiger alltör mycket kan det resultera i brand, skador på erheten och/eller persorskador.
• Ställ inte följande saker ovanpà denna enchet: Glas, porslin, sma metallföremål osv.

Om glas etc., faller i golvet ochgarsonder till foljd av vibrationner, kan resultatet bli persokador.

Ett brinnande ljus osv.

Om ljuset faller i golvet till foljd av vibrationer, kan resultatet bli en brand och personskador.

En behällare med vätska

Om behällaren stjälper till följd av vibrationer och vätskan spills ut, kan högtalaren skadas och/eller du kan fæ en elektrisk stöt.

• Ställ inte denna,enhetpànplatsdärfrämndeforemäl ellervätskorkantrillanedpànden.Detta kanresultera i brand,skadorpàdennaenhetoch/eller personskador.
• Stickinte in händer eller främande foremål i YST-porten på höger sida av encheten. Om encheten måste flyttas, fär du inte hälla i YST-porten aftersom det finns risk for personskador och encheten kan skadas.
• Placera aldrig ömtälga foremål nara YST-porten påenna,enhet.Om foremålet välterEller trillar ned finns det risk att,enheten skadas och/eller personskador.

• Öppna aldrig apparathöljet. Det kan leda till en elektrisk stöt, därfor attenna,enhet anvanderhögspänning.Det kan också leda till persorskador och/eller skador på själva enhen.

• Vid bruk av en luftfuktare sca du undvika att kondens bildas inuti denna enchet genom att se till att det finns tillrackligt fritt utrymme kring denna enchet erler undvika att det blir alltfor faktigt i rummet. Kondens kan resultera i brand, skador på denna enchet och/eller elektrisk stöt.
  Superbasfrekvenser som genereras av denna högtalare kan gora att en skiv spelare ger ifran sig ett tjutande ljud, s.k. rundgang. Om detta sker sca encheten flyttas langre bort fran skiv spelaren.

• Denna enchet kan skadas om vissa ljud utmatas kontinuierligt med hög ljudniva. Om till exempl sinusvågor på 20Hz - 50Hz frän en testskiva, basljud frän elektroniska instrument osv., matas ut kontinuierligt, eller nären på en vanlig skiv spelare träffar skivan, skau dänka ljudnivän for att undvika attenna enchet skadas.
• Sänk ljudnivān om du hör ljudforvrängningar (dvs. onaturligt smattrande eller hamrande ljud) frānennaenhet. Lågbashögtalaren kan skadas om du spelar basfrekvenserna på en films ljudspár, tunga basljud eller liknande kraftiga popmusikpassager med für hog ljudniva.
• Vibrationer som genereras av superbasfrekvenser kan orsaka bildstörningar på en narstaende TV. Om detta inträffar skau du flytta encheten langre bort是从 TV:n.
• Rengör aldrig enchetens holje med kemiska Lösningar, aftersom det kan skada dess ytfinish. Använd en ren, torr trasa.
  Läs avsnittet "FELSÖKNING" vid vanlga manövringsfel, innan du drar slutsatsen att det foreligger nagot fel på enheten.
• Placera apparaten nära natuttaget och sä att stickkontakten på nätkabelnätt kan kommas Åt.
• Det är ägarens ansvar att se till att Lågbashögtalaren placeras och installeras sækert. YAMAHA tar inget ansvar for nagra som helst skador som uppstår på grund av felaktig placering eller installation av Lågbashögtalaren.

WARNING!

UTSÄTT INTE HÖGTALARNA FÜR REGN ELLER FUKT, EFTERSOM DET MEDFOR RISK FÜR BRAND ELLER ELEKTRISKA STÖTAR.

Så länge radiomottagaren ar ansluten till ett natuttag bryts inte strömtillförseln frän natuttaget, även om radiomottagaren slås av med strombrytaren POWER.

Enheten ar magnetisk avskarmad, men det finns dock en liten risk att den kan paverka fargatergivningern om den stalls for nara en TV-apparat. Om detta intraffar ska du flytta encheten langre bort fran TV:n.

Inneháll

Sakerhetsforeskrifter: Läs detta innan encheten tas i bruk.

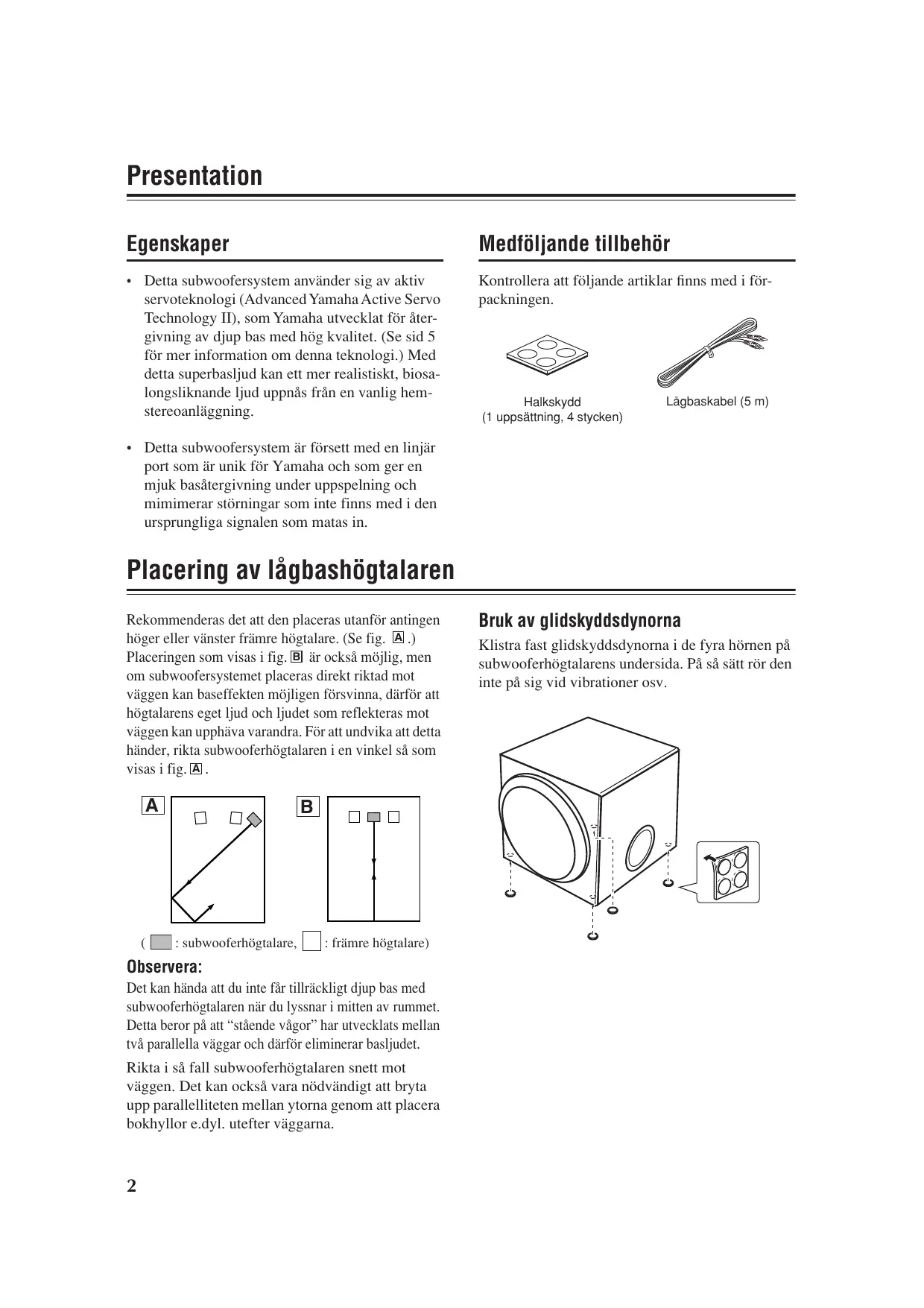

Presentation 2

Egenskaper 2

Medfoljande tillbehör 2

Grundläggande anslutningsexempel 3

Nätanslutning av övriga componenter och lågbashögtalaren 3

Förinställning av lågbasvolym 4

• Detta subwoofoersystem anvander sig av aktiv servoteknologi (Advanced Yamaha Active Servo Technology II), som Yamaha utvecklat for Återgivning av djup bas med hög kvalitet. (Se sid 5 für mer information omenna tekologi.) Med detta superbasljud kan ett mer realistiskt, biosa-longsliknande ljud uppnås frän en vanlig hem-stereoanlaggning.
• Detta subwoofoersystem ar forsett med en linjär port som ar unk for Yamaha och som ger en mjuk basærgivning under upspelning och mimimerar störningar som inte finns med i den ursprungliga signalen som matas in.

Placering av lågbashögtalaren

Rekommenderas det att den placeras utanfor antingen hoger erler vänster främre högtalare. (Se fig. A.) Placeringen som visas i fig. Å ar också möjl, men om subwoofersystemet placeras direkt riktad mot väggen kan baseffekten möjlig forsvinna, därfor att högtalarens eget ljud och ljudet som reflekteras mot väggen kan uppvä va varandra. För att undvika att detta händer, rikta subwooferhögtalaren i en vinkel sö som visas i fig. A.

A

B

( : subwooferhögtalare, : främre högtalare)

Observera:

Det kan hända att du inte fär tillräckligt djup bas med subwooferhögtalaren när du lyssnar i mitten av rummet. Detta beror på att "stående vågor" har utvecklats mellan två parallella vaggar och dārfor eliminerar basljudet.

Rikta i sö fall subwooferhögtalaren snett mot vöggen. Det kan också vara nödvändigt att bryta upp parallelliteten mellan ytorna genom att placera bokhyllor e.dyl. utefter vöggarna.

Kontrollera att foljande artiklar finns med i forpackningen.

Halkskydd (1 uppsätting, 4 stycken)

Lagbaskabel (5 m)

Bruk av glidskyddsdynorna

Klistra fast glidskyddsdynorna i de fyra hörnen på subwooferhögtalarens undersida. På sä satt rör den inte på sig vid vibrationer osv.

Observera: Anslut inte nätkablarna från lagsbashögtalaren och övriga AV-komponenter till nagot natuttag forrän alla andra anslutningar ar klara.

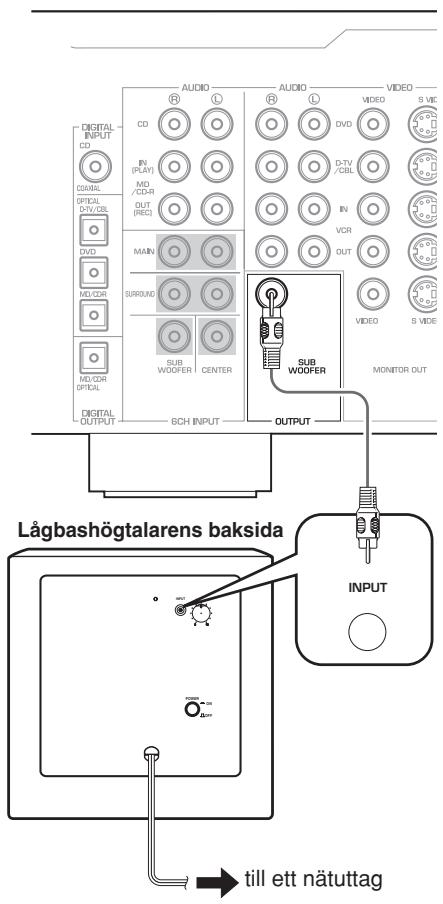

Grundläggande anslutningsexempel

Anslut en lagsbashögtalarkabel till lagsbashögtalarutgangen på AV-förstärkaren och till ingången INPUT på lagsbashögtalaren.

Förstärkare (baksidan kan se olika ut på olika Förstärkare)

Nätanslutting av övriga komponen- ter och lågbashögtalaren

Anslut forstärkaren, övriga ljud-/videokomponenter och lågbashögtalaren till lampliga natuttag (kontrollera natspänningen) after att lågbashögtalaren har anslutits klart.

VOLTAGE SELECTOR (Spänningsväljare)
(Gäller modeller till Kina, Korea, övriga Asien och allmänn exportmodell)
Spänningsväljaren på enchetens bakpanel måste ställas in på den spansning som används i området INNAN encheten ansluts till nätet. Du kan välja melan 110-120/220-240 V vexelström, 50 / 60Hz .

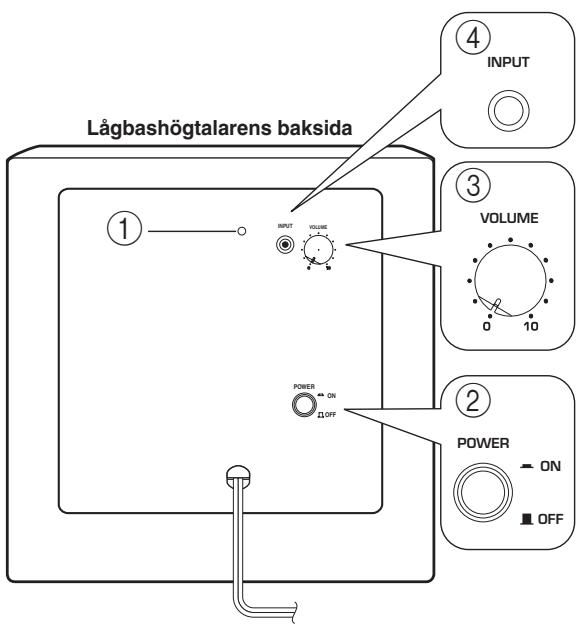

①Strömindikator

Denna gröna indicator tändsärströmbrytaren POWER (②) ställs i tillsaget lage (ON) och slocknar nar strömbrytaren POWER ställs i fränsaget lage (OFF).

②Strömbrytare (POWER)

Tryck in denna strömbrytare i laget ON for att slå på strömmen till lågbashögtalaren. Den gróna strömindikatorn (①) på baksida lyser medan strömmen till lågbashögtalaren ar på. Tryck en gäng till på strömbrytaren, sö att den ställs i laget OFF, für att slå av strömmen till lågbashögtalaren.

③ Volymreglage (VOLUME)

Reglera volymnivan med detta reglage. Vrid raten medurs for att hoja volymen och moturs for att sanka volymen.

④Linjeingång (INPUT)

Linjenivåsignaler frän Förstärkaren kan matas in via denna ingång.

Förinställning av lågbasvolym

Innan laggashögtalaren börjar användas bör volymbalansen mellan laggashögtalaren och framhögtalarna ställas in enligt följande beskrivning.

1. Ställ volymreglaget VOLUME på lågbashögtalaren i minimiläget (0).
2. Slå på strömmen till alla övriga componenter.
3. Tryck in strömbrytaren POWER på lågbashögtalaren i tillslaget Lage (ON). Den gröna strömindikatorn på baksidaalands.
4. Spela upp en källa som innehäller lögfrekvent ljud. Ställ in volymen på Förstärkaren på önskad lyssningsnivå.
5. Vrid gradvis på volymreglaget VOLUME for att reglera volymbalansen mellan subwoofern och övriga högtalare. Uppna att naturligt basljud genom att stalla in lågbashögtalarvolumen på en niva där ljudet frän lågbashögtalaren natt och jämnt kan urskiljas frän ljudet frän övriga högtalare.
6. Reglera volymen via alla högtalare med hjälp av forstarkarens volymreglage.

Anmärkning: Vid användning i en flerkanalig hembioanlaggning ár det rekommendabelt att ställa volymreglaget VOLUME ungefär i mittlåget.

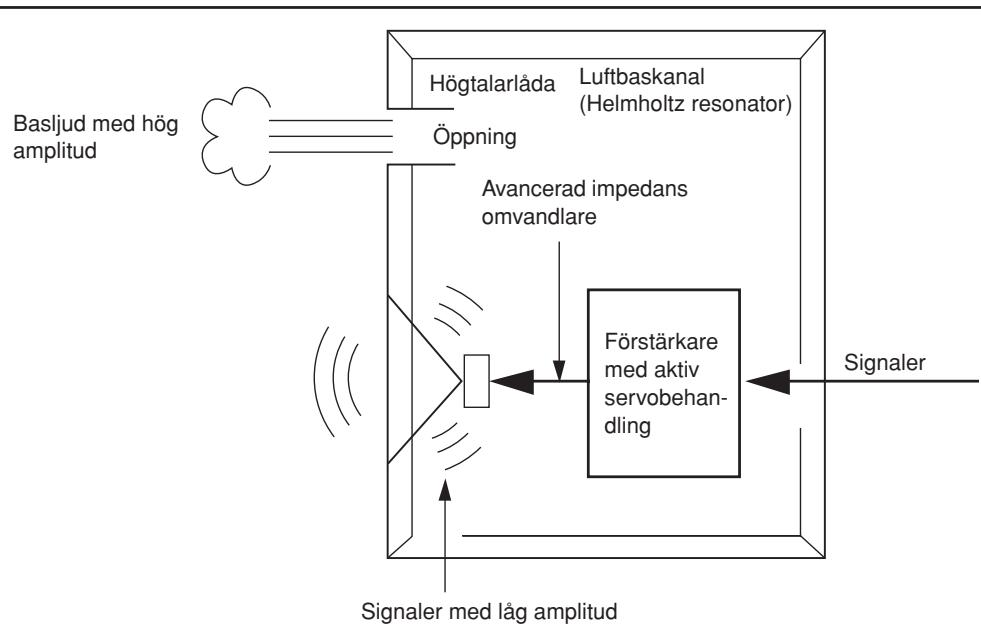

År 1988 lanserade Yamaha högtalarsystem med YST (Yamaha Active Servo Technology) som ger en kraftfull bas av hög kvalitet. Denna teknik använden en direkt anslutting mellan forstärkaren och högtalaren, vilket ger en exakt signalöverörning och precis högtalarkontroll. Eftersom denna teknik använder högtalarelement som stys med forstärkarens negativa impedansdrift och resonansen som skapas mellan volymen i högtalarådan och högtalarporten, skapas det mer resonansenergi (det s.k. “luft-baselement”)än med den vanliga basreflexmetoden. Detta gör det möjligt att äterge basen ordentlich med mycket

mirdre högtalarlådor an vad som var möjligt tidigare.

Yamahas nyutvecklade Advanced YST II ar en annu mer raffinerad teknik an Yamaha Active Servo Technology, och ger annu bättre kontroll over de krafter som driver Förstärkaren och högtalaren. Sett frän Förstärkaren andras högtalarens impedans beroende på ljudets frekvens. Yamaha har utvecklat en ny kretsdesign som kombinerar negativ impedans-drift och konstant strom-drift, vilket ger stabilare prestanda och klareare basåtergivning utan att ljudet blir grumligt.

Gå genom felsökningstabellen nedan, om högtalarna inte tycks fungera som de sca. Koppla loss nätkabeln och kontakta en auktoriserad Yamahahandlare eller en auktoriserad Yamahaverkstad, om aktuellt problem inte finns med i tabellen aller om det inte kanlösas med hjälp av de Åtgärder som anges.

Problem	Möjlig orsak	Lämplig Åtgård
Ingen ström tillförns lågbashögtalaren trots att strömbrystaren POWER står i laket ON.	Nätkabelns stickkontakt är inte ansluten ordentlich.	Ställ strömbrystaren POWER i frånslaget.liège (OFF) och anslut sedan stickkontakten ordentlich.
Inget ljud hörs.	Volymreglaget VOLUME står i laket 0.	Vrid volymreglaget VOLUME帽子
	Lågbashögtalarkabeln är ej ordentlich ansluten.	Anslut lågbashögtalarkabeln ordentlich.
Ljudnivån är for lak.	En ljudkälla som innehäller für lite basfrekvenser spelas upp.	Spela upp en ljudkälla som innehäller mer basfrekvenser.
	Ljudnivån har försvagats av sö kallade stående vöggor.	Omplacera lågbashögtalaren eller bryt de parallella vöggytorna genom att placera bokhyllor aller andere större foremål长期以来 vöggen.
	Insignalen är for liters.	Höj volymen.

Typ Advanced Yamaha Active Servo Technology II

Drivelement 20 cm koniskt baselement Magnetiskt avskarmad typ

Uteffekt 50 W

Dynamisk effekt 100 W, 5 Ω

Inimpedans 12 kΩ

Frekvensomfang 28 Hz - 200 Hz

Inkänsligeh 50 mV (50 Hz, 50 W/5 Ω)

Strömförsörning

[Modeller till USA och Canada] 120 V nätspänning, 60 Hz

[Modeller till Australien] 240 V natspanning, 50 Hz

[Modeller till Europa, inkl. Storbritannien] 230 V natspänning, 50 Hz

[Modeller till Asien, inkl. Kina och Sydkorea, damit allman modell] 110-120/220-240 V natspanning, 50/60 Hz

• Det har diagrammet visar inte de faktiska frekvensgangsegenskaperna på ett exakt satt.

Rättent tilländringar forbehälles.
