Precauzioni: Prima di usare quest’unità • Per ottenere le migliori prestazioni, leggere attentamente il presente manuale. Conservarlo poi in luogo sicuro, per eventuali referenze future. • Installare quest’unità in un luogo fresco, asciutto e pulito, lontano dalle finestre, dalle fonti di calore, dai luoghi dove sarà esposta ad eccessive vibrazioni, polvere, umidità e freddo. Evitare le fonti di ronzio (trasformatori, motori). Per prevenire fiammate o folgorazioni, non esporre quest’unità alla pioggia o all’acqua. • Non aprite il cabinet. Se dovesse cadere un oggetto nel set, contattate il vostro rivenditore. • La tensione da usare deve essere la stessa indicata sul pannello posteriore. L’uso di quest’unità con un voltaggio superiore rispetto a quello specificato è pericoloso e può causare fiammate e/o folgorazioni. • Per evitare incendi o scosse elettriche, non esponete l’apparecchio alla pioggia o all’umidità. • Non maneggiate con troppa forza gli interruttori, i controlli o i cavi di collegamento. Prima di spostare l’apparecchio, staccate la spina della corrente e i cavi collegati ad altri dispositivi. Non tirate mai i cavi. • Se si prevede di non usare l’unità per qualche tempo (ad esempio per una vacanza ecc.), staccare la spina di alimentazione dalla presa. • Poiché quest’unità è stata dotata di un amplificatore di potenza incorporato, il calore irradia dal pannello posteriore. Posizionare l’unità staccata dalla parete, lasciando almeno 20 centimetri di spazio sopra, dietro e ai lati dell’unità per prevenire incendi o danni. Inoltre, non posizionare la stessa con il pannello posteriore rivolto verso il basso sul pavimento, o su altre superfici. • Non coprire il pannello posteriore di quest’unità con un giornale, una tovaglia, una tenda, ecc. Se la temperatura all’interno dell’unità dovesse salire, si possono provocare fiammate, danni all’unità e/o lesioni personali. • Non posizionare mai i seguenti oggetti sul sistema: Vetro, porcellana, piccoli oggetti metallici, ecc. Se un oggetto di vetro, ecc., dovesse cadere per via delle vibrazioni e rompersi, le schegge possono causare lesioni personali. Una candela accesa, ecc. Se la candela dovesse cadere per via delle vibrazioni, la stessa può causare un incendio e lesioni personali. Un vaso contenente dell’acqua Se il vaso dovesse cadere a causa delle vibrazioni e l’acqua si dovesse rovesciare, il sistema potrebbe risultarne danneggiato, e/o o potreste risultare colpiti da una scossa elettrica. • Non posizionare quest’unità in luoghi dove può essere esposta ad oggetti estranei, quali gocce d’acqua. Può causare fiammate, danneggiare l’unità e/o provocare lesioni personali. • Non mettere mai una mano o un oggetto estraneo nella porta YST posta sul lato destro di quest’unità. Quando si sposta quest’unità, non tenere la porta così com’è, altrimenti si possono verificare lesioni personali e/o danni all’unità. • Non posizionare mai un ogggetto fragile vicino alla porta YST di quest’unità. Se un oggetto dovesse cadere o se diminuisse la pressione dell’aria, si possono verificare danni all’unità e/o lesioni personali.

• Non aprire mai gli altoparlanti. Può anche causare una folgorazione, poiché quest’unità utilizza alta tensione. Può anche provocare lesioni personali e/o danni a quest’unità. • Se si usa un umidificatore, assicurarsi di evitare la formazione di condensa nell’unità lasciando uno spazio sufficiente intorno all’unità o evitando una umidificazione eccessiva. La condensa potrebbe causare un incendio, danneggiare l’unità, o provocare scosse elettriche. • Le frequenze ultrabasse riprodotte da questo altoparlante possono interferire con il funzionamento di un giradischi, causando un rumore simile ad un ulutato. In tali casi si consiglia di allontanare quanto più possibile quest’unità ed il giradischi. • Quest’unità può essere danneggiata se certi suoni vengono emessi continuamente ad un alto volume. Per esempio, se sono emesse continuamente onde seno da 20 Hz-50 Hz da un disco di prova, oppure i bassi provenienti dagli strumenti musicali elettronici, o quando la puntina del giradischi viene in contatto con il disco, bisogna diminuire il livello del volume per prevenire eventuali danni a quest’unità. • Se udite un rumore distorto (per es. suoni intermittenti e innaturali di “rapping” e “hammering”) provenire dall’apparecchio, abbassate il volume. Se i suoni a bassa frequenza di alcune colonne sonore, i suoni con forti bassi o alcuni passaggi di musica pop vengono suonati ad alto volume, possono danneggiare il sistema subwoofer. • Le vibrazioni generate dalle frequenze super basse possono causare delle distorsioni nelle immagini televisive. In tal caso, allontanare l’unità dal televisore. • Non cercare di pulire quest’unità con solventi chimici, poiché possono danneggiare la finitura. Usare un panno pulito e asciutto. • Assicurarsi di leggere la sezione “Risoluzione dei problemi” riguardanti i più comuni errori operativi, prima di concludere che il sistema è guasto. • Installare quest’unità vicino ad una presa di corrente alternata e dove la spina di alimentazione possa venire facilmente tolta. • È responsabilità del proprietario posizionare adeguatamente l’apparecchio ed effettuare una corretta installazione. YAMAHA non si assume alcuna responsabilità per incidenti causati da un posizionamento non adeguato e da una scorretta installazione del subwoofer. ATTENZIONE PER EVITARE INCENDI O SCOSSE ELETTRICHE, NON ESPONETE L’APPARECCHIO ALLA PIOGGIA O ALL’UMIDITÀ.

Fintanto che quest’unità è collegata ad una presa di corrente alternata, non è del tutto spenta anche se la si spegne con il pulsante POWER. Quest’unità ha un design a schermatura magnetica, ma l’installazione dello steso troppo vicino ad un televisore può causare una riduzione dei colori dell’immagine. In tal caso, allontanare l’unità dal televisore.

• VOLTAGE SELECTOR (Per modelli per Cina, Corea, Asia e generale) Il selettore del voltaggio posto sul pannello posteriore di quest’unità deve essere impostato secondo il voltaggio principale locale PRIMA di collegare quest’unità all’alimentazione CA principale. Le tensioni utilizzabili sono di 110-120/220-240 V, 50/60 Hz.

Sommario Precauzioni: Prima di usare quest’unità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i Introduzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Caratteristiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Accessori in dotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Introduzione Caratteristiche

Accessori in dotazione

• Questo sistema subwoofer (altoparlante per superbassi) impiega la tecnologia Advanced Yamaha Active Servo Technology II (Tecnologia avanzata servo assistita ) sviluppata da Yamaha per riprodurre un suono dei superbassi di qualità superiore. (Fate riferimento alla pagina 5 per ulteriori informazioni sulla Advanced Yamaha Active Servo Technology II.) Questo suono super-bassi aggiunge un effetto più realistico, come dal vivo, del vostro sistema stereo.

Controllate che la confezione contenga i seguenti accessori.

Cuscinetti antiscivolo (1 corredo, 4 pezzi)

• Questo sistema subwoofer comprende un’apertura lineare originale Yamaha che fornisce una risposta uniforme dei bassi nella riproduzione, minimizzando il rumore esterno non presente nel segnale d’ingresso originale.

Come posizionare il subwoofer Si consiglia di collocarlo all’esterno dell’altoparlante anteriore destro o sinistro. (Vedere la fig. A .) Il posizionamento indicato nella fig. B è anche possibile, ma è necessario verificare che il subwoofer non si trovi in posizione esattamente parallela rispetto alla parete opposta, perchè in questo caso l’effetto dei superbassi potrebbe scomparire a causa dell’annullamento reciproco fra le onde emesse dall’altoparlante e quelle riflesse dalla parete stessa. Per prevenire che questo accada, posizionate il sistema del subwoofer ad un angolo come nella fig. A .

Nota: In certi casi può non essere possibile ottenere suoni superbassi sufficienti dal subwoofer quando si ascolta il suono riprodotto stando al centro della stanza. Ciò è dovuto al fatto che le “onde stazionarie” che si creano fra due pareti parallele cancellano i suoni bassi. In questo caso, la soluzione consiste nel posizionare il subwoofer obliquamente rispetto alle pareti. Può anche essere utile piazzare librerie, ecc., lungo le pareti per interrompere il parallelismo delle superfici.

Usare i cuscinetti antiscivolo Mettere dei cuscinetti antiscivolo ai quattro lati sulla parte inferiore del subwoofer, per prevenire lo spostamento del subwoofer a causa delle vibrazioni, ecc.

Collegamenti Attenzione: Inserite i cavi dell’alimentazione del subwoofer e degli altri dispositivi audio/stereo nella presa CA solo dopo aver completato i collegamenti.

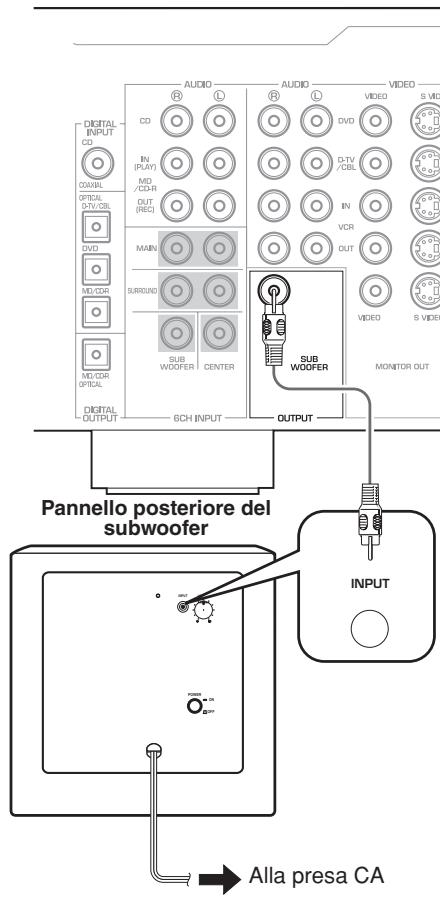

Esempio di collegamento base Collegate un cavo subwoofer all’uscita prevvista del vostro amplificatore AV e al connettore INPUT del subwoofer. Amplificatore (il pannello posteriore potrebbe essere diverso a seconda del tipo di amplificatore)

Collegamento dei componenti e del subwoofer all’alimentazione CA Dopo avere collegato il subwoofer, collegate l’amplificatore, gli altri componenti audio/video e il subwoofer a una presa di alimentazione CA con una tensione appropriata. VOLTAGE SELECTOR (Per modelli per Cina, Corea, Asia e generale) Il selettore del voltaggio posto sul pannello posteriore di quest’unità deve essere impostato secondo il voltaggio principale locale PRIMA di collegare quest’unità all’alimentazione CA principale. Le tensioni utilizzabili sono di 110120/220-240 V, 50/60 Hz.

Come usare il subwoofer Come regolare il volume del subwoofer 4

Prima di usare il subwoofer, regolate il bilanciamento del volume tra il subwoofer e gli amplificatori anteriori seguendo la seguente procedura.

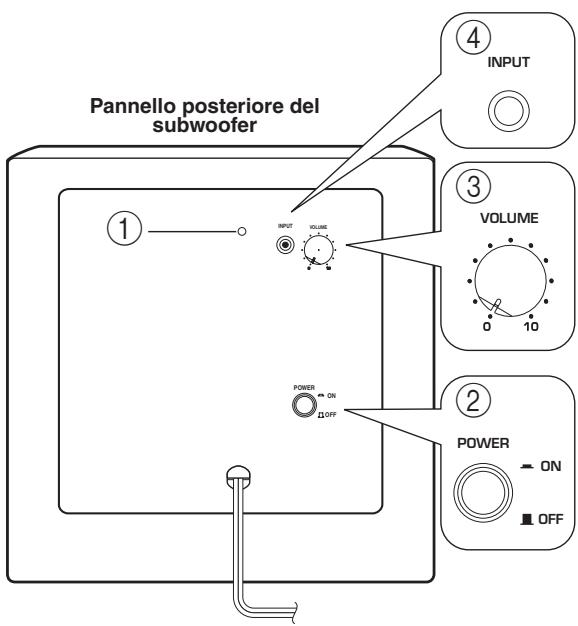

INPUT Pannello posteriore del subwoofer

1. Impostate il controllo VOLUME al minimo (0). 2. Accendete tutti gli altri dispositivi. 3. Premete l’interruttore POWER posizionandolo

INPUT VOLUME VOLUME POWER ON OFF

su ON. L’indicatore accensione/spegnimento che si trova sul pannello posteriore si illumina di verde.

4. Riproducete un brano che contenga frequenze

basse. Regolate il controllo del volume dell’amplificatore secondo il volume desiderato.

5. Girare la manopola VOLUME gradualmente

1Indicatore accensione/spegnimento Si illumina di VERDE quando l’interruttore POWER (2) è su ON; si spegne quando l’interruttore POWER è su OFF.

per regolare il bilanciamento del volume fra il subwoofer e gli altri diffusori. Per ottenere bassi naturali, mantenete il volume del subwoofer a un livello tale che si distingua solo leggermente dagli altri altoparlanti.

6. Regolate il volume di tutto il sistema usando il controllo del volume dell’amplificatore.

2Interruttore POWER Premete questo interruttore impostandolo su ON per accendere il subwoofer. Quando il subwoofer è acceso, l’indicatore accensione/ spegnimento (1) che si trova sul pannello posteriore si illumina di verde. Premete di nuovo questo interruttore impostandolo su OFF per spegnere il subwoofer.

3Controllo VOLUME Regola il volume. Ruotate il controllo in senso orario per aumentare il volume e in senso antiorario per abbassarlo.

4Terminale INPUT Terminale di ingresso per i segnali di linea provenienti dall’amplificatore.

Nota: Consigliamo di mettere il controllo VOLUME nella posizione centrale durante l’uso di un sistema home theatre multicanale.

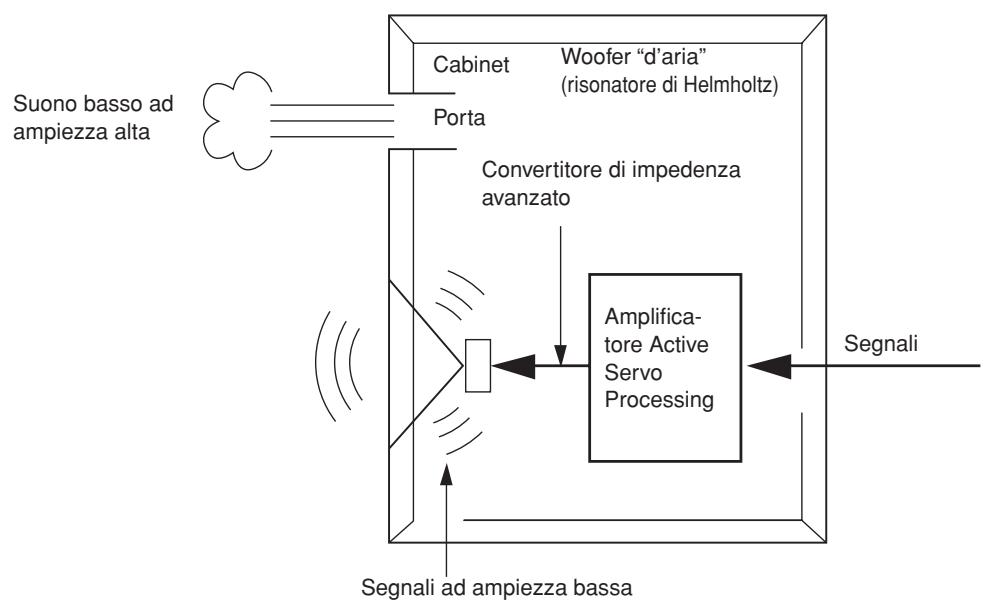

VOLUME Advanced Yamaha Active Servo Technology II Nel 1988, Yamaha ha commercializzato dei sistemi di altoparlanti che usano YST (Yamaha Active Servo Technology) per fornire una riproduzione dei bassi potente e di alta qualità. Questa tecnica usa un collegamento diretto fra l’amplificatore e l’altoparlante, che permette una trasmissione fedele del segnale e un controllo preciso dell’altoparlante. Poiché questa tecnologia usa delle unità altoparlante controllate dal drive a impedenza negativa dell’amplificatore e dalla risonanza generata fra il volume del rivestimento dell’altoparlante e l’apertura, viene creata più energia risonante (concetto del “woofer ad aria”) rispetto al metodo standard bass reflex. Ciò permette una riproduzione dei bassi con

Suono basso ad ampiezza alta

Woofer “d’aria” (risonatore di Helmholtz)

rivestimenti molto più piccoli di quanto possibile precedentemente. La nuova tecnologia Advanced YST II di Yamaha apporta molti miglioramenti alla Yamaha Active Servo Technology, permettendo di realizzare un migliore controllo delle forze che azionano l’amplificatore e l’altoparlante. Dal punto di vista dell’amplificatore, l’impedenza dell’altoparlante cambia in funzione della frequenza dell’audio. Yamaha ha sviluppato un nuovo progetto circuitale che comprende il drive a impedenza negativa e a corrente costante, fornendo prestazioni più stabili e una chiara riproduzione dei bassi senza suoni confusi.

Porta Convertitore di impedenza avanzato

Amplificatore Active Servo Processing

Segnali ad ampiezza bassa

Risoluzione dei problemi Fate riferimento alla seguente tabella se l’apparecchio non funziona correttamente. Se il problema non è elencato o, nonostante le istruzioni, non riuscite a risolverlo, staccate il cavo dell’alimentazione e contattate il rivenditore autorizzato Yamaha o il centro di assistenza. Problema

L’apparecchio non si accende anche se l’interruttore POWER è su ON.

La spina dell’alimentazione non è inserita correttamente.

Impostate l’interruttore su OFF e poi inserite correttamente la spina dell’alimentazione.

Non viene emesso alcun suono.

Il controllo VOLUME è su 0.

Ruotate il controllo VOLUME a destra (in senso orario).

Un cavo del subwoofer non è collegato correttamente.

Collegate in maniera corretta un cavo del subwoofer.

State riproducendo un brano che non ha abbastanza frequenze basse.

Riproducete un brano che abbia più frequenze basse.

Il volume è stato abbassato a causa delle onde stazionarie.

Riposizionate il subwoofer oppure, per eliminare questo effetto dovuto alle pareti parallele, appendete mensole o oggetti di grandi dimensioni alla parete.

Il segnale in ingresso è di livello insufficiente.

Aumentare il volume.

Il volume del suono è troppo basso.

Caratteristiche tecniche

Tipo Advanced Yamaha Active Servo Technology II Caratteristiche delle frequenze

Driver Woofer a cono da 20cm Tipo schermato magneticamente Potenza d’uscita 50 W Potenza dinamica 100 W, 5 Ω Impedenza in ingresso 12 kΩ Risposta in frequenza 28 Hz~200 Hz Sensibilità in ingresso 50 mV (50 Hz, 50 W/5 Ω) Alimentazione [Modelli per U.S.A. e Canada) CA 120 V, 60 Hz [Modello per l’Australia] CA 240 V, 50 Hz [Modelli per il Regno Unito e l’Europa] CA 230 V, 50 Hz [Modelli per Cina, Corea, Asia e generale] CA 110~120/220~240 V, 50/60 Hz

Dimensioni (L x A x P) 290 mm x 290 mm x 328 mm Peso 8,5 kg

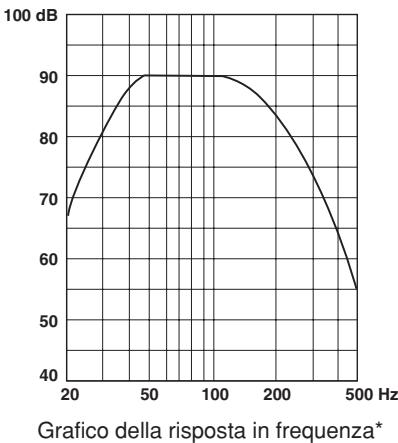

Grafico della risposta in frequenza*

* Questo grafico non illustra con precisione le effettive caratteristiche della risposta in frequenza. Tutti i dati tecnici sono soggetti a variazioni senza preavviso.

Assorbimento elettrico 45 W
