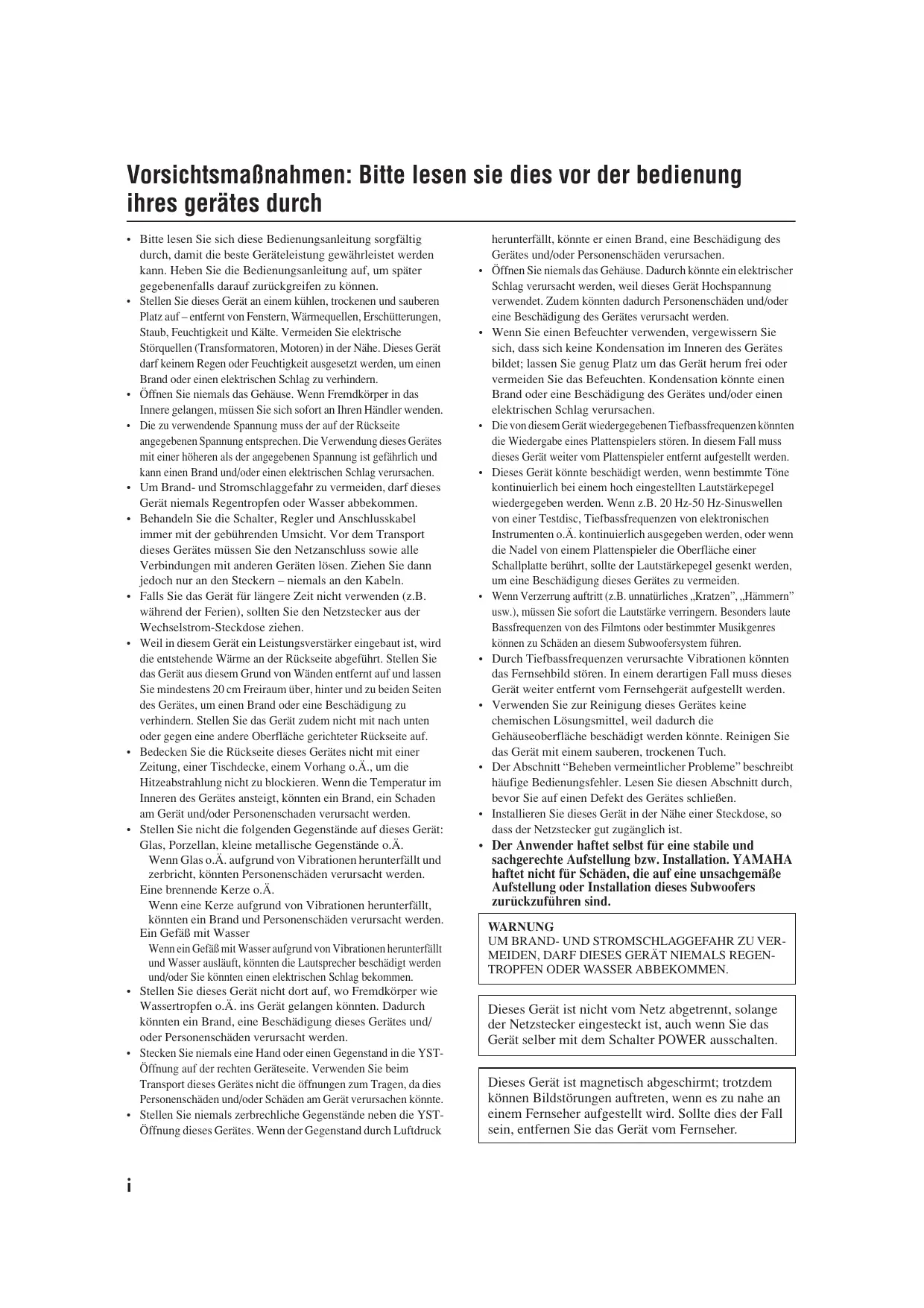

Vorsichtsmaßnahmen:itte lesen sie dies vor der bedienung ihres gerätes durch

-itte lessen Sie sich diese Bedienungsanleitung sorgfältig durch,damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf,um später gegebenenfalls darauf aufzurückgreifen zu konnen.
- Stellen Sie体系建设 Gerät an einem kühlen, trockenen und sauberen Platz auf - entfernt von Fenstern, Wärmequellen, Erschüttungen, Staub, Feuchtigkeit und Kälte. Vermeiden Sie elektrische Störquellen (Transformatoren, Motoren) in der Höhe. Dieses Gerät darf keinem Regen oder Feuchtigkeit ausgesetzt werden, um einen Brand oder einen elektrischen Schlag zu verhindern.
- Offnen Sie niemals das Gehäuse. Wenn Fremdkörper in das Innere gelangen, müssen Sie sich sofort an ihren Handler wenden.
- Die zu verwendende Spannung muss der auf der Rückseite angegebenen Spannung entsprechen. Die Verwendung theses Gerätes mit einer higheren als der angegebenen Spannung ist gefährlich und kann einen Brand und/oder einen elektrischen Schlag verursachen.
- Um Brand- und Stromschlaggefahr zu vermeiden, damit dess Gerät niemals Regentropfen oder Wasser abbekommen.
- Behandeln Sie die Schalter, Regler und Anschlusskabel immer mit der gebührenden Umsicht. Vor dem Transport these Gerätes mussen Sie den Netzanschluss sowie alle Verbindungen mit anderen Geräten losen. Ziehen Sie dann jedoch nur an den Steckern - niemals an den Kabeln.
- Falls Sie das Gerät für längerere Zeit nicht verwenden (z.B. während der Ferien), sollen den Netzstecker aus der Wechselstrom-Steckdoseziehen.
- Weil in thisem Gerät ein Leistungsveränder eringebaut ist, wird die entstehende Wärme an der Rückseite abgeführt. Stellen Sie das Gerät aus thisem Grund von Wänden entfernt auf und halten Sie mindestens 20 cm Freiraum über, hinter und zu beiden Seiten des Gerätes, um einen Brand oder eine Beschädigung zu verhindern. Stellen Sie das Gerät zudem nicht mit nach unter oder gegen eine andere Oberflächte gerichteter Rückseite auf.
- Bedecken Sie die Rückseite deses Gerätes nicht mit einer Zeitung, einer Tischdecke, einem Vorhang o.A., um die Hitzeabstrahlung nicht zu blockieren. Wenn die Temperatur im Inneren des Gerätes ansteigt, konnten ein Brand, ein Schaden am Gerät und/oder Personenenschaden verursacht werden.
- Stellen Sie nicht die folgenden Gegenstände auf these Gerät: Glas, Porzellan, keine metallische Gegenstände o.Ä. Wenn Glas o.Ä. aufgrund von Vibrationen herunterfällt und zerbricht, konnten Personenschäden verursacht werden. Eine brennende Kerze o.Ä.

Wenn eine Kerze aufgrund von Vibrationen herunterfällt, konnten ein Brand und Personenschäden verursacht werden. Ein Gefäß mit Wasser

Wenn ein Gefäß mit Wasser aufgrund von Vibrationen herunterfällt und Wasser ausläuft, können die Lautsprecher beschädigt werden und/oder Sie konnten einen elektrischen Schlag gekommen.

• Stellen Sie these Gerät nicht dORT auf, wo Fremdkörper wie Wassertropfen o.Ä. ins Gerät gelangen konnten. Dadurch konnten ein Brand, eine Beschädigung these Gerätes und/oder Personenschäden verursacht werden.
• Stecken Sie niemals eine Hand oder einen Gegenstand in die YST-Öffnung auf der rechten Geräteseite. Verwenden Sie beim Transport these Gerätes nicht die öffnungen zum Tragen, da dies Personenschäden und/oder Schäden am Gerät verursachen können.
• Stellen Sie niemals zerbrechliche Gegenstände geben die YST-Öffnung these Gerätes. Wenn der Gegenstand durch Luftdruck

herunterfällig, konnte er einen Brand, eine Beschädigung des Gerätes und/oder Personenschäden verursachen.

• Offnen Sie niemals das Gehäuse. Dadurch könnte ein elektrischer Schlag verursacht werden, weil these Gerät Hochspannung verwendet. Zudem können dadurch Personenschäden und/oder eine Beschädigung des Gerätes verursacht werden.
• Wenn Sie einen Befeuchter verwenden, vergewissern Sie sich, dass sich keine Kondensation im Inneren des Gerätes bildet; halten Sie genug Platz um das Gerät herum frei oder vermeiden Sie das Befeuchten. Kondensation konnte einen Brand oder eine Beschädigung des Gerätes und/oder einen elektrischen Schlag verursachen.
  Die von thisem Gerät wiedergegebenen Tiefbassfrequenzen konnten die Wiedergabe eines Plattenspielers stören. In thisem Fall muss diese Gerät weiter vom Plattenspieler entfern aufgestellt werden.
• Dieses Gerät konnte beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestallenten Lautstärkepegel wiedergegeben werden. Wenn z.B. 20Hz - 50Hz -Sinuswellen von einer Testdisc, Tiefbassfrequenzen von elektronischen Instrumenten o.A. kontinuierlich ausgegeben werden, oder wenn die Nadel von einem Plattenspieler die Oberfläche einer Schallplatte berührt, sollte der Lautstärkepegel gesenkt werden, um eine Beschädigung these Gerätes zu vermeiden.
• Wenn Verzerrung auftritt (z.B. unnaturliches „Kratzen", „Hämmern" usw.), müssen Sie sofort die Lautstärke verringn. Besonderss laute Bassfrequenzen von des Filmtons oder bestimmer Musikgenres können zu Schäden an thisem Subwoofersystem führen.
• Durch Tiefbassfrequenzen verursache Vibrationen konnten das Fernsehbild stören. In einem derartigen Fall muss diesen Gerät weiter entfernt vom Fernsehgerät aufgestellt werden.
• Verwendten Sie zur Reinigung dieser Gerätes keine chemischen Lösungsmittel, weil dadurch die Gehäuseoberfläche beschädigt werden können. Reinigen Sie das Gerät mit einem sauberen, trockenen Tuch.
• Der Abschnitt "Beheben vermeintlicher Probleme" beschreiben:häufige Bedienungsfehler. Lesen Sie diesen Abschnitt durch, bevor Sie auf einen Defekt des Gerätes schlieben.
• Installieren Sie these Gerät in der Höhe einer Steckdose, so dass der Netzstecker gut zugänglich ist.
• Der Anwender haftet selbst für eine stabile und sachgerechte Aufstellung bzw. Installation. YAMAHA haftet nicht für Schäden, die auf eine unsachgemäß Aufstellung oder Installation deses Subwooferrs zurückzuführren sind.

WARNING

UM BRAND- UND STROMSCHLAGGEFAHR ZU VERMEIDEN, DARF DIESES GERÄT NIEMALS REGENTROPFEN ODER WASSER ABBEKOMMEN.

Dieses Gerät ist nicht vom Netz abgetrennt, solange der Netzstecker eingesteckt ist, auch wenn Sie das Gerät selbst mit dem Schalter POWER ausschalten.

Dieses Gerät ist magnetisch abgeschirmt; trotzem konnen Bildstörungen auftreten, wenn es zu nahe an einem Fernseher aufgestellt wird. Sollte dies der Fall sein, entfern den Sie das Gerät vom Fernseher.

VOLTAGE SELECTOR

(Für China-, Korea-, Asien-Modell und allgemeines Modell)

Der Spannungswahlschalter auf der Rückseite these Gerätes muss auf die örtliche Netzspannung eingestellt werden, BEVOR der Netzstecker these Gerätes an eine Wechselstrom-Steckdose angeschlossen wird. Die einstellbaren Netzspannungen sind 110-120/220-240 V, 50/60 Hz.

Inhaltsübersicht

Vorsichtsmaßnahmen:itte lesen sie dies vor der bedienung ihres gerätes durch . . . . .i

Vorweg 2

Funktionen 2
Lieferumfang 2

Aufstellen des Subwooferers 2

Verbindungen 3

Grundlegendes Anschlussbeispel 3
Anschlieben der Bausteine und des Subwooferans ans Netz 3

Verwendung des Subwoofer . 4
Voreinstellung der Subwoofer-Lautstärke 4
Advanced Yamaha Active Servo Technology II 5
Beheben vermeintlicher Probleme 6
Technische Daten 7
Frequenzgrafik 7

Funktionen

• Bei diesen Subwoofer-System findet die von Yamaha entwickelte Advanced Yamaha Active Servo Technology II für eine hochwertige Tiefbasswiedergabe Verwendung. (Lesen Sie hinsichtlich der Einzelheiten über die Advanced Yamaha Active Servo Technology II die Seite 5.) Dieder Tiefbassklang verleiht Ihrer Stereoanlage einen realistischen Heimkino-Effekt.
• Dieses Subwoofer-System ist mit einem linearen Anschluss versehen, der nur von Yamaha angeboten wird, um während der Wiedergabe ein reibungsloses Bassansprechverhalten zu erzielen, damit die im ursprünglichen Eingangssignal nicht enthaltenen externen Gerausche minimiert werden.

Aufstellen des Subwooferers

Dass dieser auf der äußerten Seite des rechten oder linken Frontlautsprechers aufgestellt wird. (Siehe Abb. A.) Die in Abb. dargestellte Aufstellung ist ebenfalls möglich; wenn aber das Subwoofer-System direkt gegen die Wand gerichtet wird, wird unter Umständen kein Basseffekt erzielt, weil der Ton des Systems und der von der Wand reflektierte Ton sich gegenseitig aufheben konnten. Aus thisem Grund sollte der Subwoofer möglichst schräg zu einer Wand aufgestellt werden, wie in Abb. A dargestellt.

A

B

: subwoofer,

:frontlautsprecher)

Hinweis:

Es mag Fälle geben, in denen Sie vom Subwoofer keine ausreichenden Tiefbasslänge erzielen können, wenn Sie ihre Hörposition in die Raummitte gelegt haben. Die Ursache dafür ist, dass sich zwischen zwei parallelen Wänden „stehende Wellen" entwickelt haben und diese die Basslänge aufheben.

Stellen Sie den Subwoofer in einem solchen Fall schrag zur Wand auf. Unter Umständen ist auch ein Aufbrechen der parallelen Flächen durch Aufstellen von Bücherregalen o.A. an der Wand entlang erforderlich.

Lieferumfang

Bitte kontrollieren Sie nach dem Auspacken, ob Sie folgende Dinge besteht haben.

Gummifube (1 Satz, 4 Stuck)

Subwoofer-Kabel (5m)

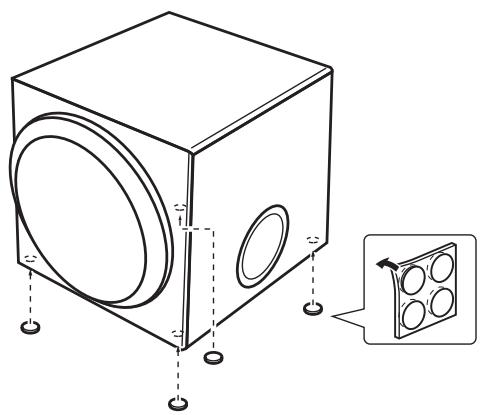

Verwendung der rutschfesten Unterlagen

Bringen Sie die rutschfesten Unterlagen an den vier Ecken unter am Subwoofer an, um zu verhindern, dass sich der Subwoofer durch Vibrationen o.A. bewegt.

Vorsicht: Schlieben Sie den Subwoofer und die Audio-/Video-Bausteine erst nach Herstellen aller anderen Verbindungen ans Netz an.

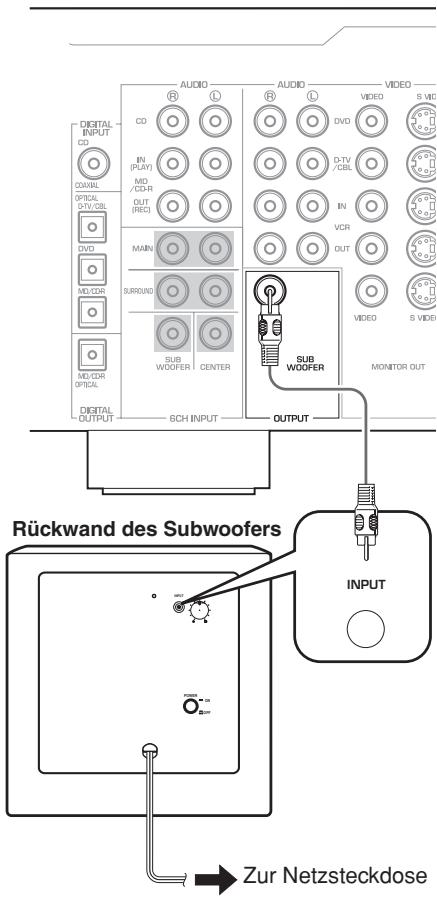

Grundlegendes Anschlussbeispel

Verbinden Sie ein Subwoofer-Kabel mit dem betreffenden Ausgang des AV-Verständerkers und der INPUT-Buchse des Subwoofoers.

Verträger (Die Rückseite Ihr's Verträgers sightt vielleicht etwas anders

Anschlieben der Bausteine und des Subwoofoers ans Netz

Nach Herstellen der Subwoofer-Verbindung konnen Sie den Veränder, die übrigen Audio-/Video-Bausteine und den Subwoofer an eine geeignete Steckdose anschließen.

VOLTAGE SELECTOR

(Für China-, Korea-, Asien-Modell und allgemeines Modell)

Der Spannungswahlschalter auf der Rückseite these Gerätes muss auf die örtliche Netzspannung eingestellt werden, BEVOR der Netzstecker these Gerätes an eine Wechselstrom-Steckdose angeschlossen wird. Die einstellbaren Netzspannungen sind 110-120/220-240 V, 50 / 60Hz

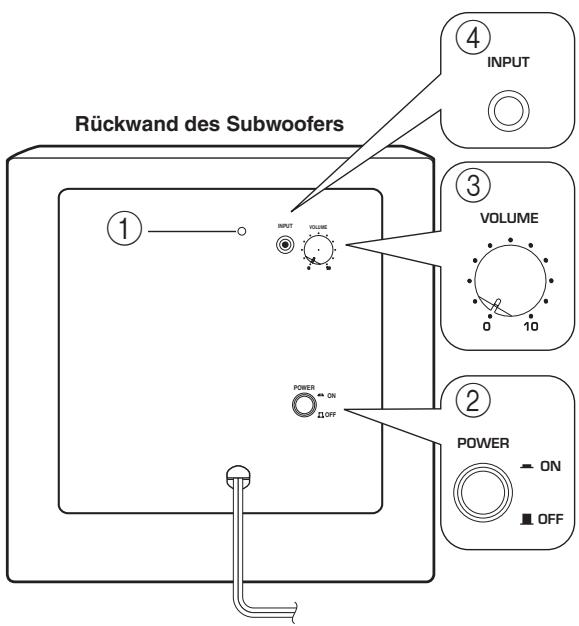

①Netzanzeige

Leuchtet GRUN, wenn der POWER-Schalter (2) auf ON gestellt wird. Erlischt, wenn sich der POWER-Schalter in der OFF-Position befindet.

② POWER-Schalter

Stellen Sie diesen Schalter auf ON, um den Subwoofer einzuschalten. Wenn der Subwoofer eingeschaltet ist, leuchtet die Netzanzeige (1) auf der Rückseite grün. Stellen Sie diesen Schalter auf OFF, um den Subwoofer auszuschalten.

③VOLUME-Regler

Hiermit kann die Lautstärke eingestellt werden. Drehen Sieihn nach rechts, um die Lautstärke zu erhöhen und nach links, um sie zu verrin-gern.

④INPUT-Anschluss

Hier muss das vom Veränderkommende Signalkabel angeschlossen werden.

Voreinstellung der Subwoofer-Lautstärke

Vor Einschalten des Subwoofoers müssen Sie den nachstehend beschreibenben Pegelabgleich zwischen dem Subwoofer und den Frontboxen vornehmen.

1. Stellen Sie den VOLUME-Regler auf den Mindestwert (0).
2. Schalten Sie alle Bausteine ein.
3. Drücken Sie den POWER-Schalter in die ON-Position. Die Netzanzeige auf der Rückseite leuchtet nun grün.
4. Starten Sie die Wiedergabe einer Signalquelle mit zahlreichen Bassfrequenzen. Stellen Sie die Lautstärke des Verständers auf den gewürschten Wert.
5. Drehen Sie den VOLUME-Regler langsam zum Einstellen der Lautstärkebalance zwischen Subwoofer und den anderen Loutsprechern. Um eine tatsächliche Wiedergabe zu erzielen, müssen Sie den Subwoofer-Pegel so einstellen, dass sich der Bassanteil harmonisch in das Gesamtschall-bild eingt.
6. Stellen Sie die Lautstärke des Verständkers nun auf den gewünschten Wert.

Achtung: Wir empfehlen, den VOL-UME-Regler bei Verwendung einer Mehrkananlage ungebär in die Mitte zu stellen.

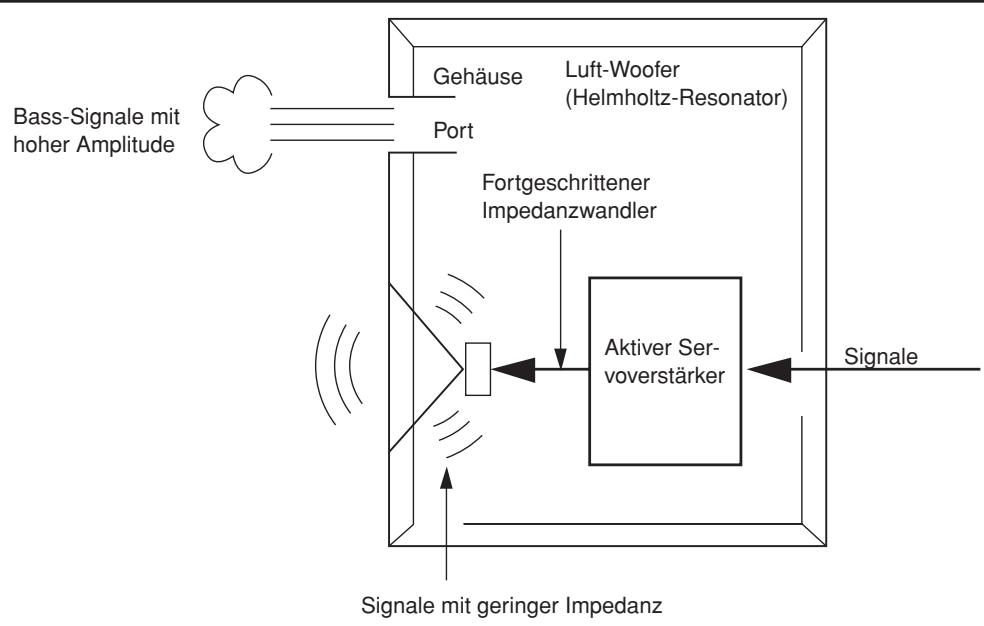

Im Jahre 1988 hat Yamaha Laufsprechersysteme auf den Markt gebracht, die die YST-Technologie (Yamaha Active Servo Technology) verwenden, um leistungsstarke Basswiedergabe von hoher Qualität zu erzielen. Diese Technologie verwendet einen direkten Anschluss zwischen dem Veränder und dem Laufsprecher, so dass eine prazise Signalübertragung und Laufsprecherregelung erzielt wird.

Da diese Technologie Laufsprecher verwendet, die mit dem Negativimpedanzantrieb des Verständers und der Resonanz, die zwischen dem Volumen des Laufsprechergebnisses und der Öffnung erzeugt wird, gesteuert werden, erzeugt sie mehr Resonanzenergie (das „Luft-Tieftöner“-Konzept) als die herkömmliche Bassreflexmethode. Daher

kann die Basswiedergabe über ein kleineres Gehäuse erfolgen, als dies bislang der Fall war. Die neu entwickelte Advanced YST II-Technologie fegt der Yamaha Active Servo Technology zahlreiche Verfeinerungen hinzu und bietet somit eine bessere Steuerung der Kräfte, die den Verträker und den Laufsprecher treiben. Vom Standpunkt des Verträkers aus gesehen, echselt die Laufsprecherimpedanz in Abhängigkeit von der Tonfrequenz. Yamaha hat ein neuen Verschaltungsdesign entwickelt, das den Negativimpedanzantrieb und den Konstantstromantrieb miteinander verbindet, um somit eine stabilere Leistung und eine deutlichere Basswiedergabe ohne Tontrübungen zu bieten.

Beheben vermeintlicher Probleme

Wenn sich das Gerät nicht erwartungsgemäß verhält, sollen den Sie zuerst hier nachschauen, ob sich das Problem losen lasst. Wenn die bei Ihnen auftretende Störung nicht erwähnt wird bzw. wenn Sie sie anhand der erwähnten Hinweise nicht losen konnen, müssen Sie sofort den Netzanschluss losen und sich an ihren Yamaha- Handler oder eine anerkannte Kundendienstelle wenden.

Problem	Ursache	Lösung
Das Gerät besteht nicht an, obwohl sich der POWER-Schalter in der ON-Position befindet.	Der Netzstecker ist nicht vollständig angeschlossen.	Schieben Sie den Netzschalter in die OFF-Position und schließen Sie das Netzkabel vollständig an.
Sie hören nichts.	Der VOLUME-Regler befindet sich auf (0).	Drehen Sie den VOLUME-Regler nach rechts (im Uhrzeigersinn).
	Ein Kabel ist nicht ordnungsgemäß angeschlossen.	Schließen Sie das Kabel vollständig an.
Der Ausgangspiegel ist zu niedrig.	Sie spielene eine Signalquelle mit leisen oder unzureichenden Bassfrequenzen ab.	Hören Sie sich zunachst eine Signalquelle mit higherem Bassanteil an.
	Der Pegel wird durch stehende Wellen verringgert.	Stellen Sie den Subwoofer (wo)anders auf oder durchbremen Sie die Symmetrie der parallel laufenden Wände mit einem Bucherbord oder anderen größeren Gegenstand.
	Das Eingangssignal ist zu schwach.	Erhöhen Sie die Lautstärke.

Typ............Advanced Yamaha Active Servo Technology II

Treiber. 20 cm Kegel-Woofer Magnetisch geschirmt

Ausgangsleistung 50 W

Dynamische Ausgangsleistung 100 W/5 Ω

Eingangsimpedanz. 12 kΩ

Frequenzgang 28 Hz~200 Hz

Eingangsempfindlichkeit 50 mV (50 Hz, 50 W/5 Ω)

Stromversorgung

[Modell für die USA und Kanada]
... .Netzspannung AC 120 V, 60 Hz
[Modell für Australien]
... .Netzspannung AC 240 V, 50 Hz
[Modell für Großbritannien und Europa]
... .Netzspannung 230 V, 50 Hz
[Modelle für China, Korea, Asien und Universalmodell]
... .Netzspannung 110~120/220~240 V, 50/60 Hz

Leistungsaufnahme. 45 W

Abmessungen (B x H x T) 290 mm x 290 mm x 328 mm

Gewicht 8,5 kg

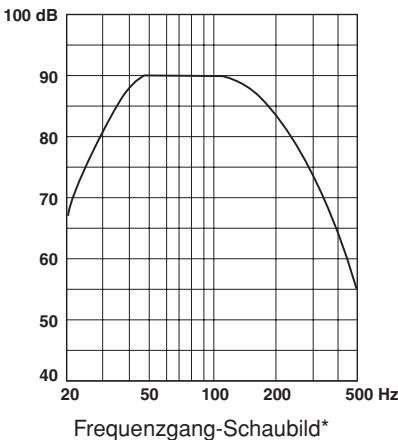

Frequenzgrafik

• Dieses Schaubild zeigt die tatsächlich Frequenzgangcharakteristiken nicht genau an.

Bitte halten Sie zur Kenntnis, dass alle technische Daten ohne vorherige Ankündigung geändert werden können.
