BRUKSANVISNING DW793 DEWALT

1. Motorhölje 6. Dragspelsfilter 10. Broms

2. Filterlock 7. Rengöring av filtret 11. Hjul med axel

4. Sladdhållare 8. Strömbrytare 12. Styrhjul

5. Låsmekanism 9. Behållarlås 13. Slanganslutning

Montér adapter på sugeslange:

Sugeslangen kan skylles ud med vand.

Monter overgang på sugeslangen:

Sugeslangen kan vaskes med vann.

eller ved å kontakte DeWALT.sv - 1

SVENSKA Läs beakta särskilt

säkerhetsanvisningarna!

Läs bruksanvisningen och beakta särskilt

säkerhetsanvisningarna innan maskinen tas i

Varnings- och anvisningsskyltarna på maskinen

ger viktiga informationer för säker drift.

Förutom säkerhetsanvisningarna i bruksan-

visningen måste gällande säkerhets-

bestämmelser beaktas.

Kontrollera maskinen och dess utrustning,

särskilt nät- och förlängningskabel, innan den

tas i bruk. Om maskinen inte är i felfritt skick får

Sug aldrig upp explosiva vätskor, brännbara

gaser, explosivt damm liksom oförtunnade syror

och lösningsmedel! Därtill hör bensin,

färgförtunning eller brännolja som tillsammans

med luft bildar explosiva blandningar och aceton,

oförtunnade syror och lösningsmedel, eftersom

de angriper maskinens material.

Sug inte upp brännande eller glödande material.

Människor och djur får ej sugas av med denna

Om maskinen ska användas på bensinstationer

eller liknande platser måste gällande säker-

hetsföreskrifter beaktas. Maskinen får ej an-

vändas i rum med explosionsrisk.

Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till

Tänk på arbetsmiljöns inverkan

Utsätt inte elverktyg för regn. Använd inte

elverktyg på fuktiga eller våta platser. Ha bra

belysning över arbetsytan. Använd inte elverktyg

i närheten av lättantändliga vätskor eller gaser.

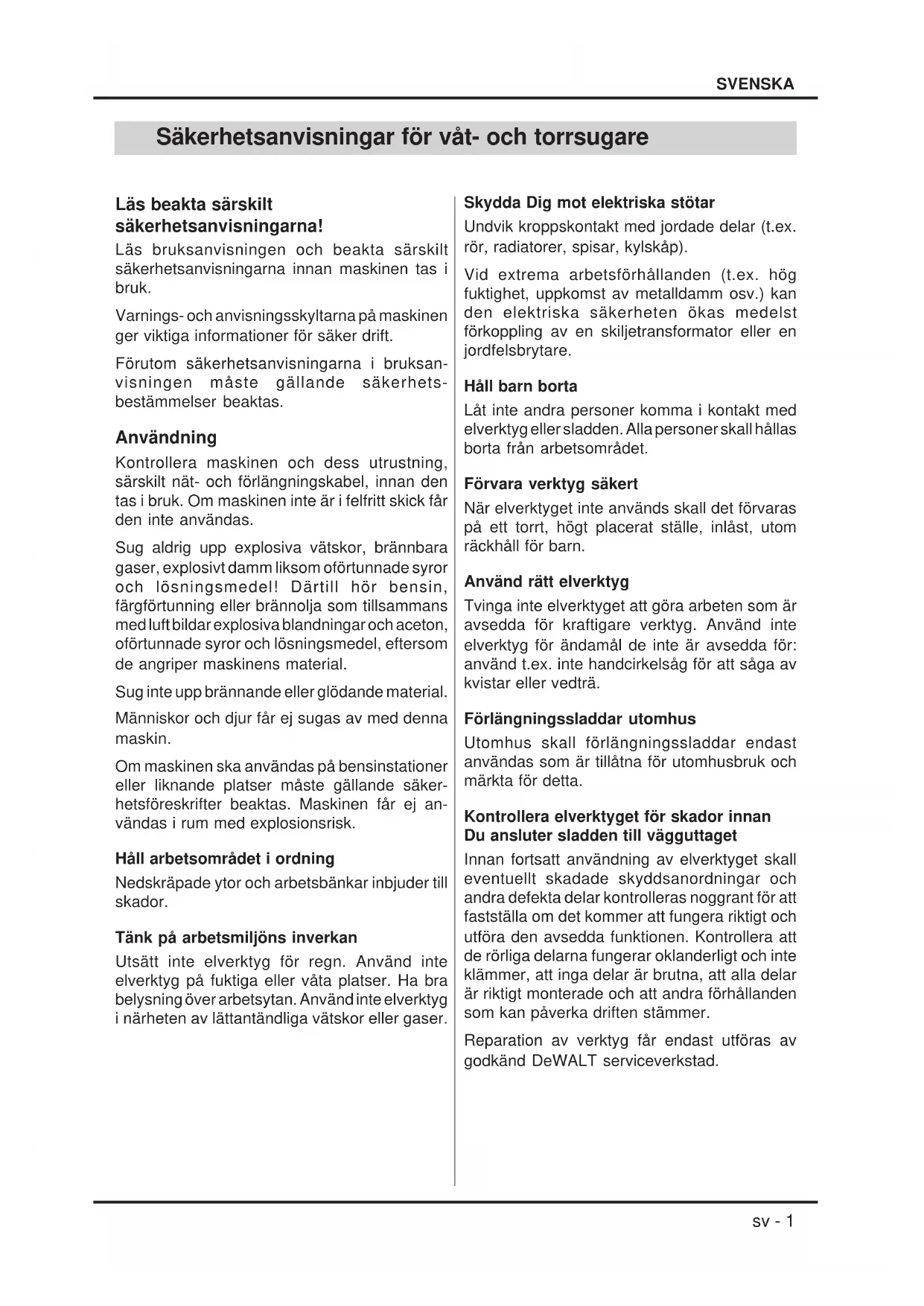

Säkerhetsanvisningar för våt- och torrsugare

Skydda Dig mot elektriska stötar

Undvik kroppskontakt med jordade delar (t.ex.

rör, radiatorer, spisar, kylskåp).

Vid extrema arbetsförhållanden (t.ex. hög

fuktighet, uppkomst av metalldamm osv.) kan

den elektriska säkerheten ökas medelst

förkoppling av en skiljetransformator eller en

Låt inte andra personer komma i kontakt med

elverktyg eller sladden. Alla personer skall hållas

borta från arbetsområdet.

Förvara verktyg säkert

När elverktyget inte används skall det förvaras

på ett torrt, högt placerat ställe, inlåst, utom

Använd rätt elverktyg

Tvinga inte elverktyget att göra arbeten som är

avsedda för kraftigare verktyg. Använd inte

elverktyg för ändamål de inte är avsedda för:

använd t.ex. inte handcirkelsåg för att såga av

kvistar eller vedträ.

Förlängningssladdar utomhus

Utomhus skall förlängningssladdar endast

användas som är tillåtna för utomhusbruk och

Kontrollera elverktyget för skador innan

Du ansluter sladden till vägguttaget

Innan fortsatt användning av elverktyget skall

eventuellt skadade skyddsanordningar och

andra defekta delar kontrolleras noggrant för att

fastställa om det kommer att fungera riktigt och

utföra den avsedda funktionen. Kontrollera att

de rörliga delarna fungerar oklanderligt och inte

klämmer, att inga delar är brutna, att alla delar

är riktigt monterade och att andra förhållanden

som kan påverka driften stämmer.

Reparation av verktyg får endast utföras av

godkänd DeWALT serviceverkstad.sv - 2

SVENSKA Vi gratulerar!

Du har valt ett DeWALT elverktyg. Mångårig

erfarenhet, ihärdig produktutveckling och

förnyelse gör DeWALT till ett av de mest pålitliga

namnen för professionella användare.

Kasta inte förpackningen i soptunnan utan i

för återvinning avsedda avfallskärl.

Den elektriska motorn är endast avsedd för en

spänning. Kontrollera alltid att spänningen på

nätet motsvarar den spänning som finns angiven

Bruk med förlängningssladd

Om du behöver använda en förlängningssladd,

använd en godkänd förlängningssladd lämpad

för den här apparatens strömförbrukning (se

Om du använder en sladdvinda, vira alltid av

Nätsäkring (trög) 16 A Effekt (sugfläkt) 1200 Watt

förbehåll för tekniska ändringar

2. Första monteringen

Så monterar Ni Er dammsugare.

• Båda behållar-låsen öppnas och motorhöl-

• Smutsbehållaren ställs upp omvänt.

• Båda styrhjulen trycks in i de härför avsedda

hålen intill de snäpper i.

• Hjulens axlar trycks in i styrningen.

Härför skall först lagerskivorna skjutas åt

vänster och höger utanpå mot hjulen.

Tryck eventuellt tillbaka bromsen.

• Fäst hållaren för sugrör och tillbehör.

• För torrsugning sätts bifogade dammbehål-

- Dammbehållaren hålls enbart på kartongen.

• Sätt motorhöljet på smutsbehållaren och lås

Så gör Ni Er dammsugare driftklar.

• Skruva in den medföljande sugslangen i

sugslanges anslutning (bajonettlåsning).

Montera adaptern på sugslangen

lutning med kniv eller såg.

mm och montera den på elverktygets sugan-

• Nätsladden sätts i vägguttaget.sv - 4

Sugaren har ingen underspänningsut-

lösning för det inbyggda uttaget. Slå därför

alltid från elverktyget för att förhindra att det

startas automatiskt (oavsiktligt) när suga-

ren startas! OLYCKSRISK!

Torr smuts kan utan problem sugas upp med

eller utan dammbehållaren.

Vid fin smuts rekommenderar vid huvudsakligen

att dammbehållaren används.

Med dammbehållaren får Ni:

- betydligt bättre kvarhållning av damm.

- enkelt och hygieniskt bortskaffande av damm.

Drift med tryckluftdrivna handmaskiner

• Ställ strömställaren i läge 1.

Vid start måste först sugen och sedan maskinen

kopplas till. Vid stopp omvänd ordning. Kontrol-

len av minsta luftmängd ställs in som vid

automatisk drift. Om minsta luftmängd

underskrids lyser kontrollampan.

• Arbeta utan dammbehållaren.

• Töm smutsbehållaren så att slambildning

• Är smutsbehållaren full, stängs dammsuga-

Observera: Efter tömning skall strömbrytaren

aktiveras två gånger.

Observera: Dragspelsfiltret skall alltid vara

monterat i dammsugaren.

Sugaren är ej lämplig för att suga hälsovådligt

damm som t ex asbest.

Sugen är utrustad för både torr- och våtsugning

och kan användas med elledande tillbeh

Maskinen kan ställas in på två olika driftsätt med

för torr- och våtsugning

för automatisk drift via uttag

4.1 Automatisk drift via uttag

• Om sugen ska användas tillsammans med

elverktyg ansluts detta i uttaget på sugen

och väljaromkopplaren måste stå i läge 2.

Sugen kopplas då automatiskt till och från

samtidigt med elverktyget.

OBS!Elektroniken reglerar sugturbinens

startfördröjning (mjukstart) på 0,5 sek och

eftersläpning (mjukstopp) på 15 sek. Anslutning

för elverktyg från 150 - 2100W.

Sugning är förbjuden om elverktygets ans-

lutning har en större diameter än sugslan-

gen. Sugaren får endast användas för sug-

ning från en enda dammkälla.sv - 5

Er dammsugare är utrustad med broms, vilken

kan aktiveras med foten.

Reparation får endast utföras av

fackman. Endast originalreservdelar

Dra ut sladden före alla åtgärder på sugen.

Sugens skyddsanordningar måste skötas

regelbundet och deras funktion, som t ex sugens

täthet, eventuella skador på filtret och

kontrollanordningarnas funktion, måste

kontrolleras minst en gång om året av tillverkaren

eller härför utbildad person.

Viss skötsel kan du själv utföra. Glöm därvid

inte att dra ut sladden.

– Kontroll av sugens täthet.

– Kontroll av filtret.

– Huvudkontroll – kontrollanordningarna.

Så byter man den fulla dammbehållaren.

• Öppna behållarlåset och tag av motorhöljet.

• Dammbehållaren dras av sugröret, håll bara

• Ny dammbehållare sätts på sugröret.

- Håll endast i kartongen.

Observera: Dammbehållaren får endast sättas

in i torr behållare.

• Motorhöljet sätts på smutsbehållaren och

• Dammsugaren stängs av.

• Våt smuts utvecklar efter kort tid skämda

ämnen. Därför bör smutsbehållaren tömmas

• Efter uppsugning av klibbiga vätskor tvättas

• Nätsladden rullas upp och placeras på slad-

6.3 Fyllningsnivå-elektroder

Dammsugaren är skyddad mot överfyllning vid

våtsugning genom två elektroder.

• Fyllningsnivå-elektroderna skall rengöras vid

Behållar-låset öppnas, motorhöljet tas av,

smutsbehållaren töms och tvättas vid behov.

Sugslangen kan spolas ren med vatten.

Rengöring av planfiltret.

Stanna dammsugaren och skaka av filtret genom

att dra i det upprepade gånger.

Byts av planfiltret.

• Öppna lockspärren och fäll upp locket.

• Dragspelsfiltret tas ut och knackas av.

• Om inte smutsen lossnar rengörs filtret un-

der rinnande vatten. (Låt då filtret torka).

• Byt endast filter vid svår nedsmutsning, som

inte kan tvättas bort.

• Är filtret skadat skall ovillkorligen ett nytt filter

• Filtret sätts åter på plats.

• Locket fälls ner och låses.sv - 7

SVENSKA Fel Möjlig orsak Åtgärd

Dammsugaren startar inte Ingen elektrisk ström för hög

vattennivå i behållaren,

dammsugaren stängs automatisk

Kontrollera säkring, sladd,

kontakt och vägguttag

Sugkraften försvagas Filter, munstycke, slang eller rör

Dammbehållaren eller smuts-

Behållarpackningen otät

Dragspelsfiltret saknas eller är

Kontrollera och rengör vid behov

Byt dammbehållare eller töm

Tryck tillbaka packningen i

spåret; vid skador byts den

Sätt i filtret riktigt

Dragspelsfiltret saknas, är felaktigt

Kontrollera filtermonteringen resp

Avstängningsautomatiken vid

våtsugning fungerar inte

elektroden smutsig Rengör elektroden och låt

dammsugaren torka intill inget

vatten kommer ut ur fläkt-

30 DAGARS NÖJD-KUND-GARANTI Om du inte är fullständigt nöjd med din

DeWALT-produkts prestanda behöver du

endast returnera den inom 30 dagar, komplett

som vid köpet, till ditt inköpsställe eller en

DeWALT auktoriserad serviceverkstad för

fullständig återbetalning eller utbyte.

Inköpsdatum måste påvisas.

ETT ÅRS FRI FÖREBYGGANDE SERVICE Om din DeWALT-produkt inom 12 månader

efter inköpsdatum kräver underhåll eller

service, utförs detta kostnadsfritt av en

auktoriserad serviceverkstad. Fri förebyggande

service omfattar arbets- och reservdels-

kostnader för elektriska verktyg. Kostnad för

tillbehör ingår ej. Inköpsdatum måste påvisas.

ETT ÅRS GARANTI Om din DeWALT-produkt inom 12 månader

efter inköpsdatum visar defekter på grund av

brister i material eller vid produktionen, garante-

rar vi att kostnadsfritt ersätta alla defekta delar

eller, på vårt eget initiativ, att gratis ersätta

produkten på villkor att:

• Produkten inte har missbrukats.

• Inga obefogade reparationer har utförts.

• Inköpsdatum kan påvisas.

Denna garanti erbjuds som extra fördel och

är separat från köparens föreskrivna rättig-

För adressen till närmaste DeWALT

auktoriserade serviceverkstad, se aktuell katalog

för vidare information eller kontakta DeWALT.fi - 1

Produkt: Våt- och torrsugare

Tillverkningsnummer:

-----------------------------------------------------------------------------------

(se typskylten, ifyllas av kunden)

EG maskindirektiv (89/392/EEG), ändrat genom 91/368/EEG,

93/44/EEG och 93/68/EEG.

EG lågspänningsdirektiv (73/23/EEG), ändrat genom 93/68/EEG.

EG direktiv för elöverkänslighet (89/336/EEG), ändrat genom

91/263/EEG, 92/31/EEG, 93/68/EEG.

Tillämpade nationella normer:

Vi har genom interna åtgärder säkerställt, att serietillverkade maskiner

alltid motsvarar aktuella EU-direktiv och tillämpade normer.

De undertecknade agerar på uppdrag av och med fullmakt av

uten etter avtale med oss.

Försäkran om överensstämmelse

Härmed försäkrar vi att den enligt nedan angivna maskinen till

konstruktion, byggnadssätt och i av oss levererat utförande motsvarar

tillämpliga baskrav beträffande säkerhet och hälsa enligt EU-

Vid ändringar på maskinen som icke avtalats med oss upphör denna

försäkran att gälla.

EU-vaatimustenmukaisuusvakuutus
