BRUKSANVISNING iCMPTM3B02 Chief

WARNING: Om den har componenten monteras på att for svagt underlag kan det leda till allvarliga personskador eller skador på utrustingen! Det ar montorens ansvar att se till att det underlag på vilket componenten monteras klarar att stotta upp fem ganger den totala vikten for all utrusting. Förstark underlaget after behov innan du installerar componenten. Gipsskivan i viggen som fåstet monteras på kan vara högst 1,6 cm tjock.

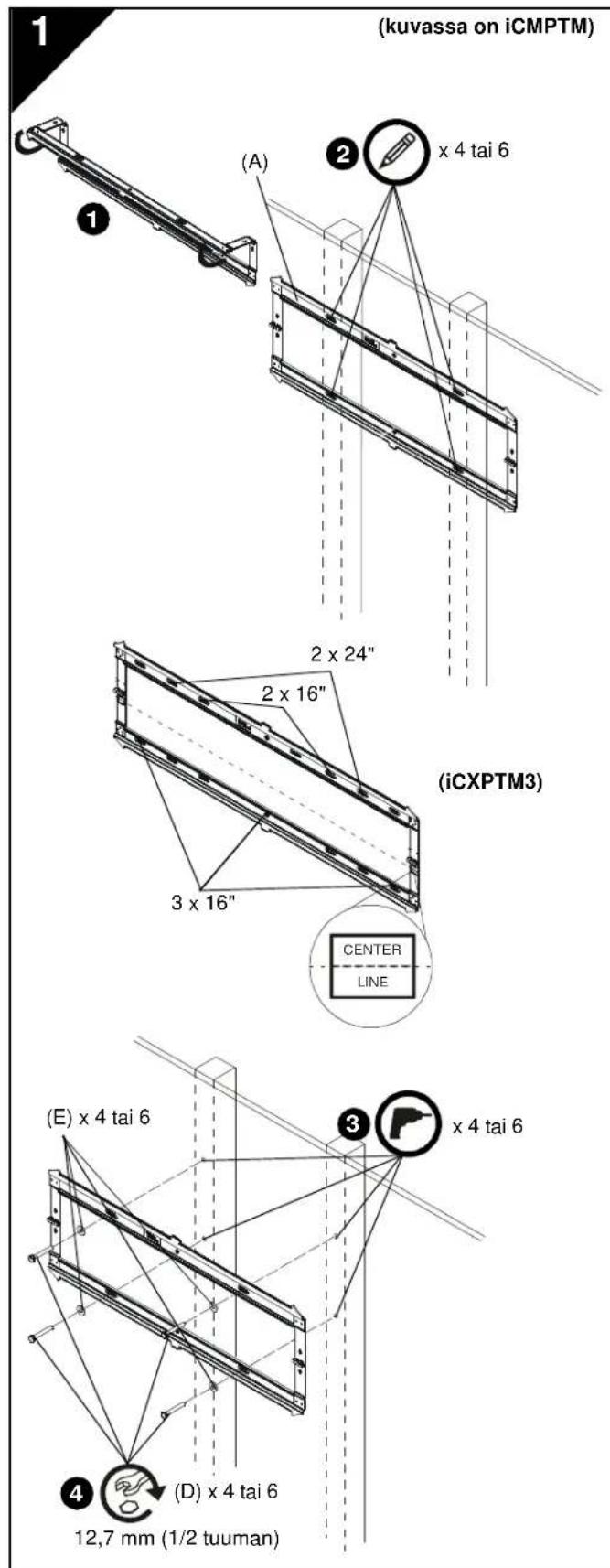

1. Oppna vaggplattan (A) for att forbereda den for montering pa vagens.
2. Montera vaggplattan plant (A) och mark ut platserna for halen.
   OBS: iCMPTM3 maste installeras pa två 40,6 cm reglar. iCLPTM3 kan installeras pa 40,6 cm reglar (inre hal) eller 61,0 cm reglar (yttre hal). iCXPTM3 kan monteras pa tvãller tre 40,6 cm reglar erer tvã 61,0 cm reglar. Om fastet monteras pa tre 40,6 cm reglar maste det monteras pa alla tre reglarna med de yttre halen och mittenhalen.
   OBS: Skármens vertikala mittpunkt kommt att vara i jæmnhojd med mittlinjen som visas pa etiketternada direkt nedanfor varje gängjärn. Tänk pa detta nár du bestämmer monteringsplats.
3. Borra 5,5 mm hal (7/32") i trareglarna.
4. Använd 12,7 mm (1/2") nyckel och montera skruvarna (D) genom plana brickor (E), vaggplattan (A) och in i träreglarna.

MONTERING AV VAGGPLATTA PAVAGG-BETONG,BETONGBLOCK ELLER TEGEL

WARNING: Om den här componenten monteras på att for svagt underlag kan det leda till allvarliga personskador eller skador på uutrustningen! Det ar montorens ansvar att se till att det underlag på vilket componenten monteras klarar att stotta upp fem gänger den totala vikten for all uutrustning. Förstärk underlaget after behov innan du installerar componenten.

VARNING: FARA FÖR ELEKTRISK STÖT! ATT SKÄRA ELLER BORRA I ELEKTRISKA SLADDAR ELLER KABLAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan ar fri frän elektriska sladdar och kablar innan du borrar erller monterar fästen.

VARNING: EXPLOSION OCH BRANDFARA! ATT SKÄRA ELLER BORRA I GASLEDNINGAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan ár fri frán rörsystem För gas, vatten, avfall aller annat innan du borrar eller monterar fästen.

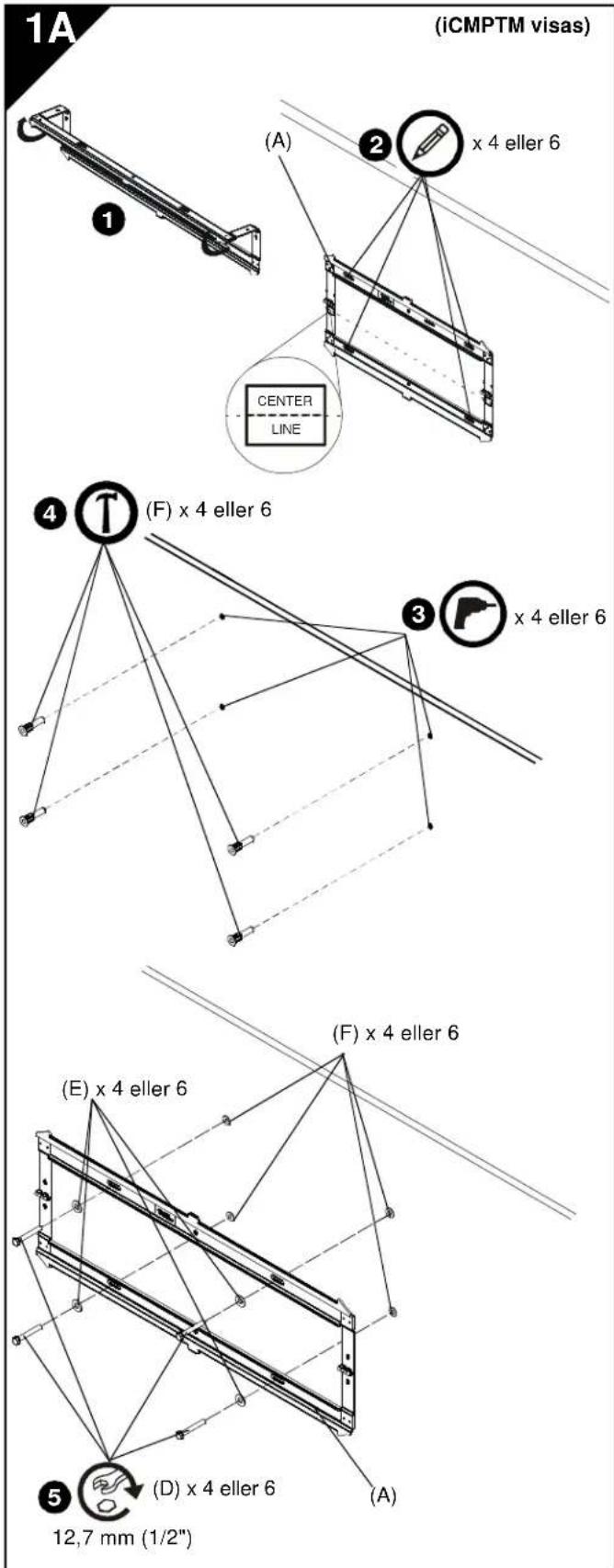

1. Oppna vaggplattan (A) for att forbereda den for montering pa vagens.
2. Montera vaggplattan plant (A) och mark ut platserna for halen.

OBS: For iCLPTM3 kan antingen de fyra inre aller yttre halen anvandas.
OBS: Vid montering av iCXPTM3, anvand de yttre fyra halen och de tvamittenhalen pa vagglattan.
OBS: Skärmens vertikala mittpunkt kommt att vara i jämnhöjd med mittlinjen som visas pa etiketterna direkt nedanfor varje gängjärn. Tänk pa detta när du bestämmer monteringsplats.
3. Borra 7,9 mm hal (5/16") i markeringarna pa vaggen.
Halen maste vara atminstone 63,50 mm (2 1/2) djupa.
4. Montera fyra betongforankringar (F) i borrhalen. Anvand en hammare for att knacka in forankringarna i halen.
5. Anvand 12,7 mm (1/2") nyckel och montera skruvarna (D) genom plana brickor (E), vaggplattan (A) och in i betongforankringarna (F).

MONTERA FASTENA VID SKÄRMIN

WARNING: Den minsta storleken på halmonstret ar 100mm× 100mm for iCMPTM3 och 200mm× 200mm for iCLPTM3 och iCXPTM3.

1. Lagg skärmen med framsidan nedat pa en skyddande yta.

SE UPP: Om du anvander skruvar med fel diameter kan skarmen skadas! Ratt skruvarkommen latt att kunna gängas in i skarmens fashthal.

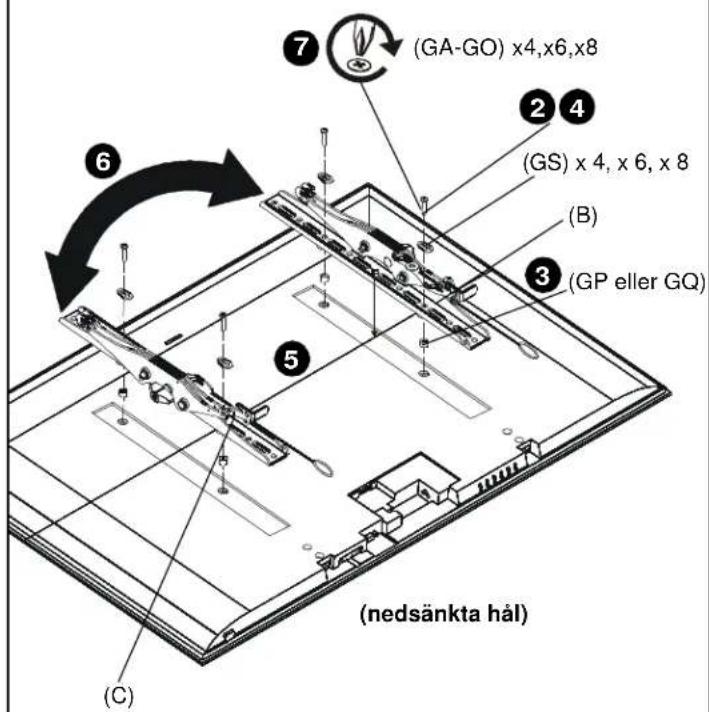

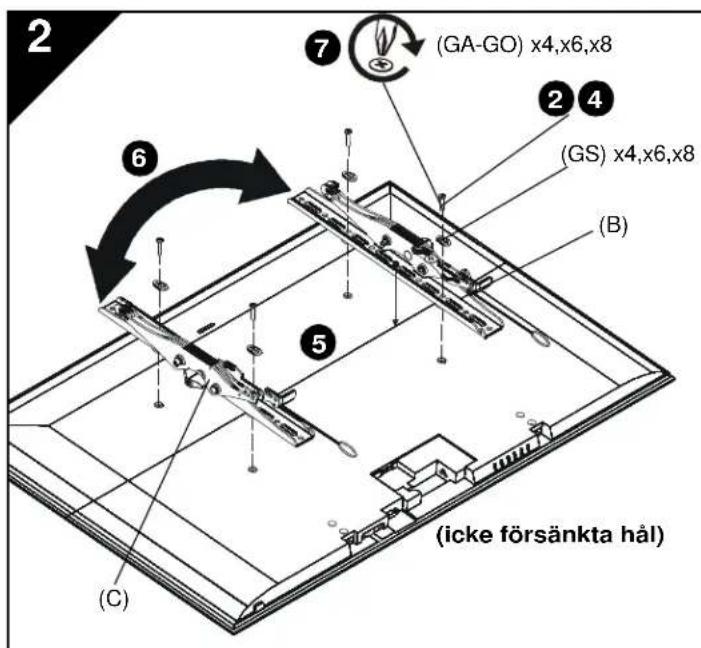

1. Valj skruvens diameter genom att undersoka utrustingen (GA-GO) 8 mm, 6 mm, 5 mm, ellr 4 mm) och jamfora med fasthalen pa skarmen.

2. Valj brickor:

3. Om fästhälen inte ar försankta och bàda fästena (B och C) kan ligga plant emot skärmen kravs inga distansbrickor.

4. Om fasthalen ar forsankta erer om det finns utstickende delar som hindrar fastena (B och C) fran att ligga plant maste distansbrickorna (GP eller GQ) anvandas.

SE UPP: Om du anvander skruvar med fel langd kan skarmen skadas! Ratt skruvarkommen att gangas i pa ratt satt utan att ga emot botten pa skarmens fasthal.

1. Valj skruvens langd:

2. Använd handen och satt i den KORTASTE skruven med den valda diametern (GA, GE, GI erer GL) genom fästet (B och C), universalbrickan (GS) och den valda distansbrickan (GP erer GQ, om dessa behövs) i fästhälet på skärmen. Skruven ska INTE skruvas in i hålet just nu.
   Ratt skruvländg kraver att basen på skruvens huvud sticker ut ovenfor den platta brickan /ika langt erler langre an skruvens diameter. Valj en langre skruv om skruven ar for kort. Valj den kortaste skruven somkommen att sticka ut tillräckligt langt.

3. Placera fastena (B och C) pa skarmen och se till att:

De ovre hakarna ar riktade mot ovre delen av skarmen.
Fastenas mittpunkt (B och C) ar sa nara mittpunkten pa skarmens baksida som möjigt after att de har monterats. Det diamantformade hålet anger fästets mittpunkt.

1. Om du installerar skärmen med att brett halmönster kanske du maste byta plats pa vaggelarna (B och C). Se avsnittet Växla granssinnitfaden for mer information.
2. Använd en Phillips-skruvmejsel och montera fösiktigt de valda skruvarna genom universalbrickor (GS), fästen (B och C) och distansbrickor (GP aller GQ, om sādana behövs), in i skärmen.
3. Dra at alla skruvar. Kontrolera att alla fasthal pa skarmen (4, 6 erer 8) anvands.

MONTERA SKÄRMON VID VÄGGPLATTAN

WARNING: Om vikten overstigs kan det orsaka allvarlg persorskada eller skada pa utrustingen! Det ar montorens ansvar att kontrollera att den kombinerade vikten for alla componenterna som monterats inte overstiger 56,7 kg (125 lbs) for iCMPTM3 och iCLPTM3 aller 79,4 kg (175 lbs) for iCXPTM3. Anvandning avprodukter som overstiger den angivna maxvikten kan leda till att faset och dess tillbehör落后 ner, vilket kan orsaka skada.

WARNING: Skärmar kan vara mycket tunga! Kontrollera att skärmen kan lyfas sakert och manovreras after behov for att monteras pa vaggplattan. Om forebyggande atgärder inte vidtagits kan detta leda till allvarliga personskador erer skador pa utrustingen!

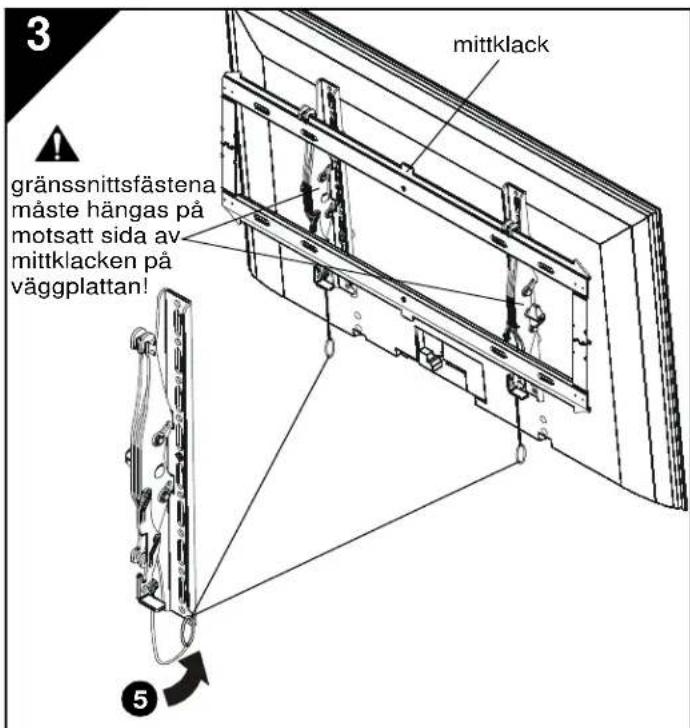

VARNING: Gransnittsfa-Stena maste hangas pamsotsatt sida av mittlacken pa vaggplattan!

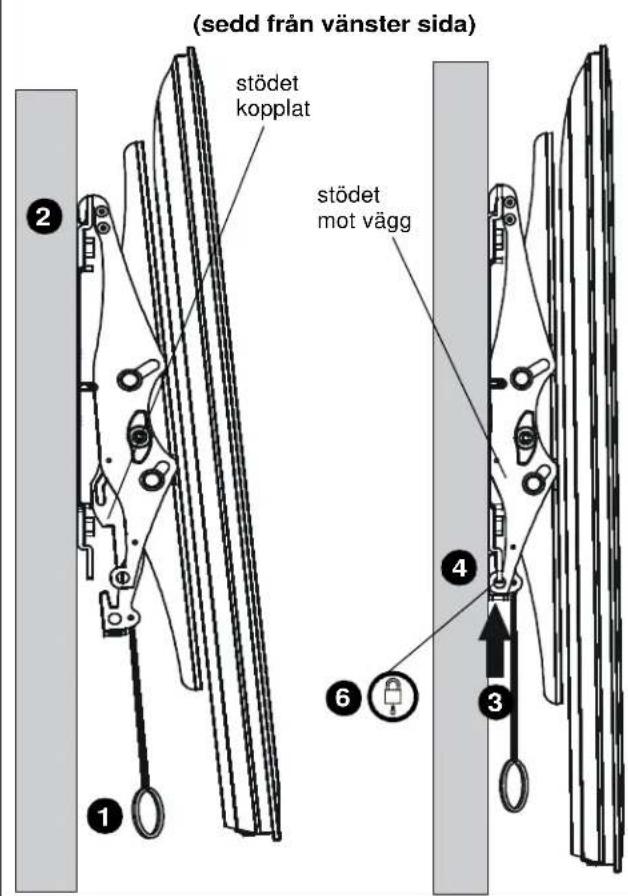

1. Se till gransnittsfastena befinner sig i stödlage genom att dra ner handtagen sa langt som det gär.
2. Hang upp skarmen med fastena (B och C) pa den övre skenan pa vaggplattan (A). Stödet bör kopplas samman med den undre delen av vaggplattan.

OBS: All hantering av kablar eller justering av skarmens baksida bør goras när skarmen vilar på stodet.

1. Frigör stödet genom att trycka uppät mot gränsnittsfastena tills stödet vilar mot vaggen.
2. Tryck vidare uppat pa granssnittsfastena for att skarmen ske komma i last lage mot vaggen.
3. Remmar kan stoppas in bakom skarmen och placeras pa skaran pa granssnittsfastena (B och C)纳税 installationen ar klar sa att tittaren inte kan se dem.
4. (Valfritt) Placera hanglas aller linlas (medfoljer ej) genom granssnittsfastenas nedre hal for att oka sakerheten.

Växla gränssnittsfästen (valfritt) Für breda hämmonster@maste gränssnittsfästena växlas. Se Tabell 1 nedan für att se om detta behövs. Tabell 1: Bredd på hämmonster
Modellnr. normal Installation byt plats på vöggepelarna
iCMPTM3 100-4	40mm 441-506mm
iCLPTM3 200-66	3mm 664-728.8mm
iCXPTM3 200-84	7mm 848-913mm
1. Avlågsna reglaget für vinklingsspänning, bricka och skruv frü nigragnsnttsfästet. VIKTIGT! : Häll fästena på plats:när du tar bort reglage, bricka och skruv frü nigragnsntitet:sà att innerbrickorna inte trillar ut. Om innerbrickorna trillar ut mäste du sätta tillbaka dem på rätt plats innan du sättter tillbaka reglaget på andra sidan. 2. Sätt tillbaka reglage, bricka och skruv i omvänd ordning. 3. Upprepa für det andra gränssnittsfästet. 4. Montera gränssnittsfästena enligt anvisingarna i avsnitt 2.
Justera vinkel 1. Ställ in vinklingsreglaget på önskad spänning. 2. Justera skärmens lutting genom att dra skärmens övre del frü vöggen tills önskad lutting uppnäs. 3. Dra at reglaget für vinklingsspänning für att fästa vinklingslåget.
