Caractéristiques	Détails
Type de produit	Support écran plat
Compatibilité	Écrans plats de différentes tailles et poids, vérifiez les spécifications de montage VESA.
Matériaux	Acier robuste et finition en poudre pour une durabilité accrue.
Capacité de charge	Supporte des écrans jusqu'à 45 kg.
Réglages	Inclinaison, rotation et ajustement en hauteur pour un confort optimal.
Installation	Installation murale avec tous les accessoires nécessaires inclus.
Maintenance	Vérifiez régulièrement les vis et les fixations pour assurer la sécurité.
Sécurité	Conforme aux normes de sécurité en vigueur pour les supports d'écran.
Garantie	Garantie limitée du fabricant, consultez les conditions spécifiques.
Informations supplémentaires	Consultez le manuel d'utilisation pour des instructions détaillées et des conseils d'installation.

FOIRE AUX QUESTIONS - iCMPTM3B02 Chief

Comment installer le support écran plat Chief iCMPTM3B02 ?

Pour installer le support, commencez par fixer le panneau mural à l'emplacement souhaité en utilisant les vis fournies. Ensuite, attachez le support à l'arrière de votre écran, puis accrochez-le sur le panneau mural.

Quelle est la capacité de poids maximale du support iCMPTM3B02 ?

Le support iCMPTM3B02 peut supporter un poids maximum de 45 kg.

Est-ce que le support est compatible avec tous les écrans plats ?

Le support est compatible avec les écrans plats ayant une taille d'écran de 81 cm à 165 cm (32 à 65 pouces) et un motif de fixation VESA standard.

Comment ajuster l'inclinaison du support ?

L'inclinaison peut être ajustée en dévissant les vis situées sur le bras du support, puis en inclinant l'écran à l'angle désiré avant de resserrer les vis.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un tournevis et éventuellement d'une clé à molette.

Comment puis-je cacher les câbles derrière l'écran ?

Le support iCMPTM3B02 est conçu avec un système de gestion des câbles qui vous permet de dissimuler les câbles à l'arrière de l'écran pour un aspect plus propre.

Que faire si mon écran ne reste pas en place ?

Vérifiez que toutes les vis sont bien serrées et que le support est correctement installé. Assurez-vous également que le poids de l'écran ne dépasse pas la capacité maximale du support.

Le support est-il réglable en hauteur ?

Le support iCMPTM3B02 ne dispose pas de réglage en hauteur, mais il peut être monté à différentes hauteurs en choisissant l'emplacement des vis sur le panneau mural.

Où puis-je trouver le manuel d'installation ?

Le manuel d'installation est disponible sur le site web du fabricant ou dans l'emballage du produit.

MODE D'EMPLOI iCMPTM3B02 Chief

AVERTISSEMENT : Un ADVERTISSEMENT vous met en garde contre les possiblles de blessures graves ou dedanger de mort si vous ne suivez pas les instructions.

PRECAUTION: Une PRECAUTION vous met en garde contre les possibités d'endommagements et de destruction de l'équipment si vous ne suive pas les instructions correspondantes.

AVERTISSEMENT: Le manque de la lecture, de la compréhension et du respect total de toutes les instructions, peut et aigner des blessures corporelles graves, endommager l'équipement ou annuler la garantie usine. Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés avec l'aide des instructions fournies.

AVERTISSEMENT: L'absence d'apport d'une résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement. Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois les poids total de l'équipement. Veillez donc à renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 15.9mm.

NPEPYDKEEHNE. OKa3HHTA, YTO6BIOHOHOCTbX NOHITb, IN CIEOBA3b 3a BOEMM HNTCPKUMMA MOOKT pNBECTK O KOE PUE3HOMY TENECHOMY NOPEKDEHNO, NOPEKDEHNEOOCPOyDAHNN, IIN MOCBO6OXDEHNO dPbONHOARAPAHNTI 10r -OTeCTBENHOCTbMOHTAXHNA yDOCTOBEPHTCB, 4r TO B0E KOAMOHENTb DOJIKHM MO6P3OM 0cPAHn IYCTANABNAA NVCNtAOBHNPEOPDTAENHEH NCHPTYKN.

PENPYKKEHNE HeoTOHARNHOPOHOCTO MATePAIa CTHEn A MCTE KEPENHOA DAAHOH DAEAM MOKET PnVBECTNa XOBpEsHb TMpaBAM NOBpEODHeHNO OBOPODAHIN RIO, BANIOHOA YCTAOHOY, OB3AH0 yoeBaTcB B TOM. VTO pONHOHtMATEPAIa CTEn Hb MCTe KPNENHOA DAAHOH DAEAM NOBDOBET BuaepkAtb HAPy3X, npeBOXoDAUyO a NRt PA3 BEC BOER IMeVOOROPCO OBOPODAHNI. PnHEoBDMOCTn NEPEY TCAHOHO B DAHOH DAEAN CNDyET npeHb MPb dNn NOBLaHMe NPOHOCTMATEPAIa XeHTM. TOnOpHnIMoKoTAHO h CTEn, X KOtOPAO KEPENTOKxPOOHTEH, He DOHOHa PneBbaATb 15.9 MM

PENPYNPKDEHNE. PnpeBauHHe HaryKoNo No cecy MOXET PnpBcTtK CepEeHbTnRnBAMn NnopeBcHEnHO OOBpyoAHHI IIO, BnOHNHOe eYCTHOKY, OB3aHO 06yDnTbBOMTo. YOcMnAPmHBeCecBcEYTOAHENHxk KomONHTHOB ne ppeBaET 56, K (125 (pyTHO) nra Modeney ICPMTM i cLPTMn 79.4 K (175 (pyTHO) nra Modeney IXCPTM. NorBoBbAnae C nppeBdAmu, BEC KOTOpBX PnpBbAaET ykaAHHMaMAKOMMaHbBc, MOXET PnpBcTn K nopeBzHMeHxoKpOHTeHaN aXkCeCyapobn H k NOyHHeHo TpaAM.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installeur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuillez donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 16 mm.

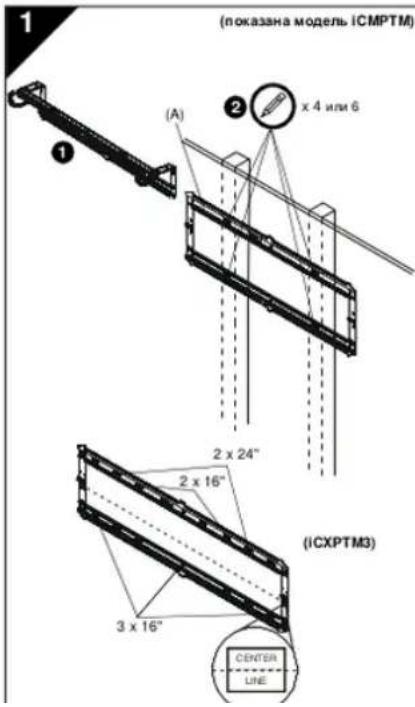

1. Dépliez l'applique (A) pour la préparer au montage mural.
2. Mettez l'applique (A) de niveau et marquez les emplacements des trous de guidage.

REMARQUE: Le modèle iCMPTM3 doit être installé sur deux montants de 40,6 cm (16"). Le modèle iCLPTM3 peut être installé sur des montants de 40,6 cm (16") (trous intérieurs) ou de 61,0 cm (24") (trous extérieurs). En ce qui concerne le modèle iCXPTM3, il peut être fixé sur deux ou trois montants de 40,6 cm (16") ou deux montants de 61,0 cm (24"). Si l'installation utilise trois montants de 40,6 cm (16"), il doit être fixé sur les trois montants en utilisant les trous extérieurs et les trous centraux.

REMARQUE: Le centre vertical de l'affichage sera aligné avec l'axe central indiqué sur les étiquettes situées juste en dessous de chaque charnière. Pensez à cela pour déterminer l'emplacement de montage.

1. Percez des trous de guidage de 7/32 po (5,5 mm) dans les poteaux de cloison en bois.
2. À l'aide d'une clé de 12 po (12,7 mm), vissez les vis (D) à travers les rondelles plates (E), l'applique (A) et dans les poteaux de cloison en bois.

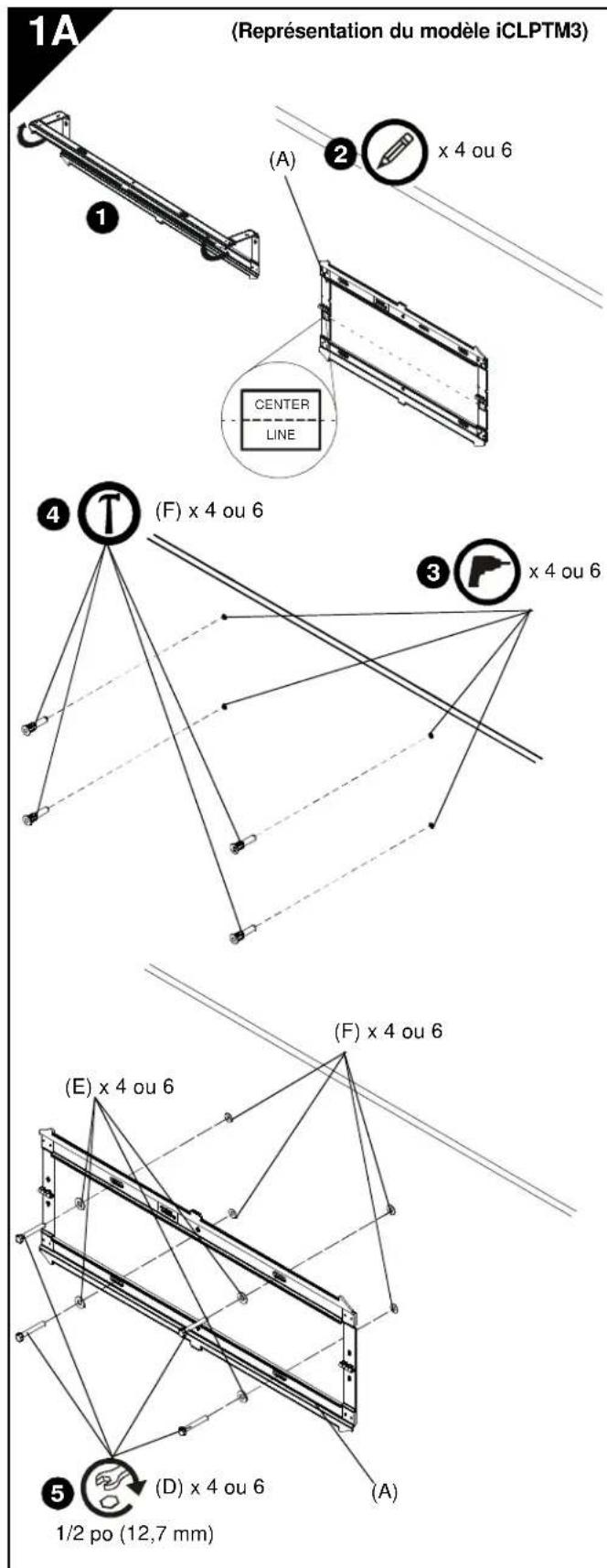

Installer l'applique au MUR - béton, BLOC de béton ou BRIQUE

AVERTISSEMENT: Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuillez donc renforcer la structure le cas échéant avant d'installer ce composant.

AVERTISSEMENT: RISQUE D'ÉLECTROCUTION! COUPER OU PERCER UN CORDON OU DES CÂBLES ÉLECTRIQUES PEUT PROVOUVER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient ni fils ni cables électriques avant de percer ou demettre en place des fixations.

AVERTISSEMENT: RISQUE D'EXPLOSION ET D'INCENDIE! COUPER OU PERCER UNE CONDUITE DE GAZ PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient pas de conduite de gaz, d'eau, d'évacuation ou autre avant de couper, de pincer ou demettre en place des fixations.

1. Dépliez l'applique (A) pour la préparer au montage mural.
2. Mettez l'applique (A) de niveau et marquez les emplacements des trous de guidage à l'emplacement de montage voulu.

REMARQUE: Pour le modèle iCLPTM3, il est possible d'utiliser les quatre trous intérieurs ou extérieurs.

REMARQUE: Pour le modèle iCXPTM3, utilisez les quatre trous extérieurs et les deux trous du milieu de l'applique pour l'installation.

REMARQUE: Le centre vertical de l'affichage sera aligné avec l'axe central indiqué sur les étiquettes situées juste en dessous de chaque charnière. Pensez à cela pour déterminer l'emplacement de montage.

1. Percez des trous de guidage de 5/16 po (7,9 mm) dans le mur aux emplacements reprises. Percez les trous sur une profondeur minimale de 6,35 millimètres.
2. Installé que brides d'ancrage en béton (F) dans les trouss percés. Utilisez un marteau pour enforcer les brides d'ancrage dans les trouss. 5. À l'aide d'une clé de 1 / 2 po (12,7mm), vissez les vis (D) à travers les rondelles plates (E), I'applique (A) et dans les brides d'ancrage (F).

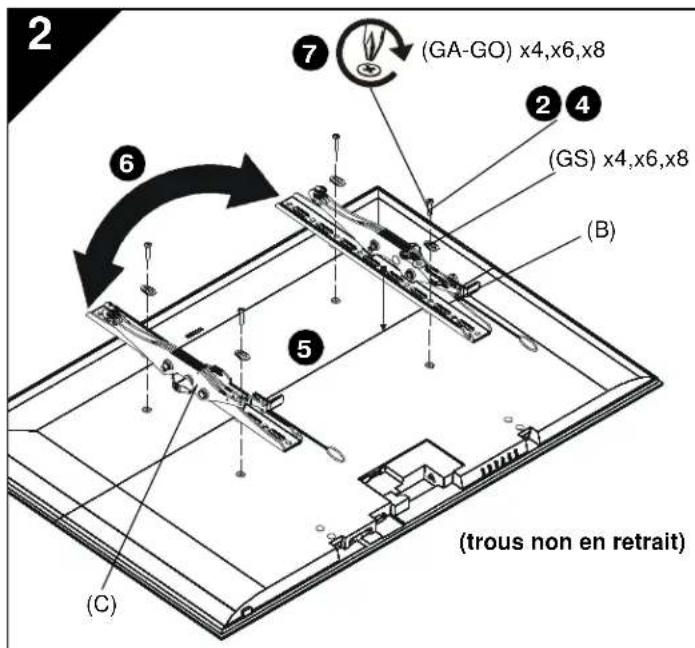

Installer les PATTES de fixation à l'écran

AVERTISSEMENT: La taille minimale de la configuration de trous de montage est de

100 mm x 100 mm pour le modèle iCMPTM3 et de 200 mm x 200 mm pour les modèles iCLPTM3 et iCXPTM3.

1. Posez l'écran face vers le bas sur une surface de protection.

ATTENTION : L'utilisation de vis d'un diamètre inapproprié peut endommager votre écran ! Des vis appropriées doivent facilement se visser dans les trous de montage.

1. Sélectionnez le diamètre des vis en examinant le matériel (GA-GO) (8 mm, 6 mm, 5 mm ou 4 mm) et en les comparant avec les trous de montage de l'écran.
2. Choisissez les bagues intercalaires :

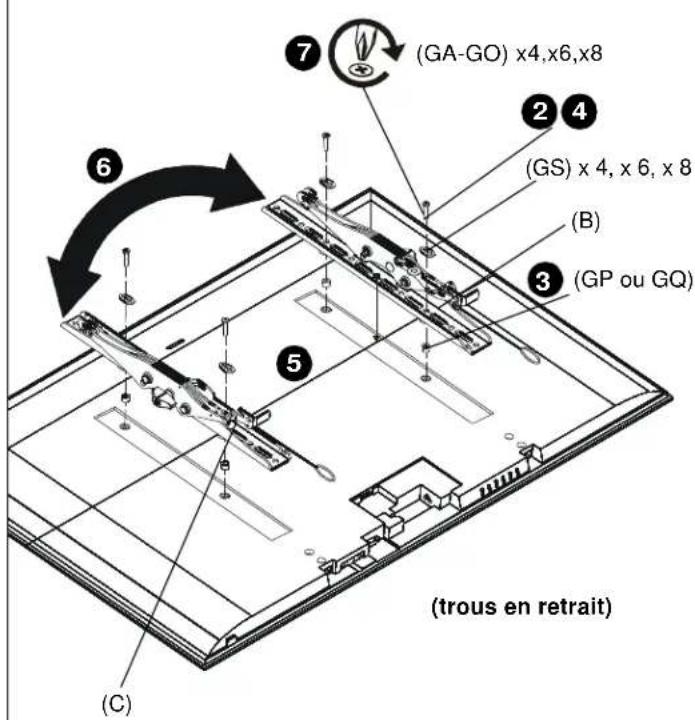

3. Si les trou s de montage sont en retrait, ou si des protubérances empêchent les pattes de fixation (B et C) de reposer à plat, vous devez utiliser les bagues intercalaires (GP ou GQ).

ATTENTION : L'utilisation de vis de longueur inappropriée peut endommager votre écran ! Des vis appropriées s'insèrent sans toutefois être en contact avec le fond des trous de montage de l'écran.

1. Choisissez la longueur de vis :
2. En utilisant votre main, insérez la vis la plus COURTE du diamètre sélectionné (GA, GE, GI ou GL) dans la patte de fixation (B et C), la rondelle universelle (GS), la bague intercalaire sélectionnée (GP ou GQ, si nécessaire), dans le trou de montage de l'écran. Ne vissez PAS maintainant la vis dans le trou.
3. La bonne longueur de vis requiert que la base de la tête de vis dépasse de la rondelle plate d'une distance supérieure ou égale au diamè ez la vis la plus courte qui dépasse à la bonne longueur.
4. Placez les pattes de fixation (B et C) sur l'écran en vous assurant que:
5. Les crochets supérieurs sont dirigés vers le haut de l'écran. Le centre des pattes de fixation (B et C) se situe aussi près que possible du centre de l'a
6. Si vous installez l'écran avec une configuration de troughs de montage large, il sera peut-être nécessaire de permuter les montants (B et C). Pour plus de détails, consultez la section Permutation des pattes de fixation d'interface.
7. À l'aide d'un tournevis cruciforme, vissez soigneusement les vis sélectionnées à travers les rondelles universelles (GS), les pattes de fixation (B et C) et les bagues intercalaires (GP ou GQ, si nécessaire), dans l'écran.
8. Serrez toutes les vis. Assurez-vous que tous les trous de montage applicables de l'écran (4, 6 ou 8) sont utilisés.

Installer l'applique au MUR

AVERTISSEMENT: Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants attachés ne dépasse pas 56,7 kg pour les modèles iCMPTM3 et iCLPTM3 ou 79,4 kg pour le modèle iCXPTM3. L'utilisation de produits dépassant le poids maximal indiqué risque de provoquer l'effondrement du support et de ses accessoires, avec d'éventuels risques de blessures.

AVERTISSEMENT: L'écran peut être très lourd! Assurez-vous qu'il est possible de soulever et de manœuvrer l'écran en toute sécurité comme requis pour l'installation sur l'applique. L'absence de précautions adéquates peut entraîner des blessures corporelles graves ou endommager l'équipement!

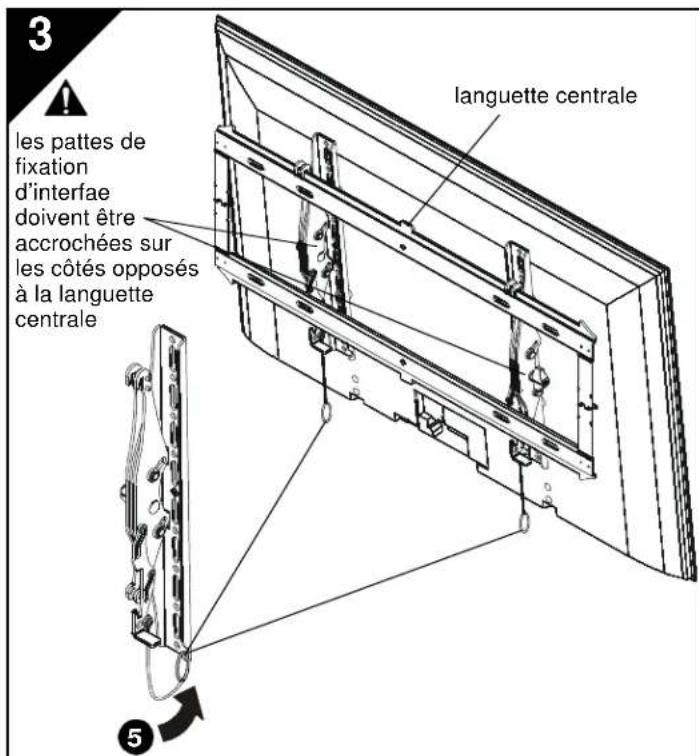

AVERTISSEMENT: Les pattes de fixation d'interface doivent être accrochées sur les côtés opposés à la languette centrale de l'applique!

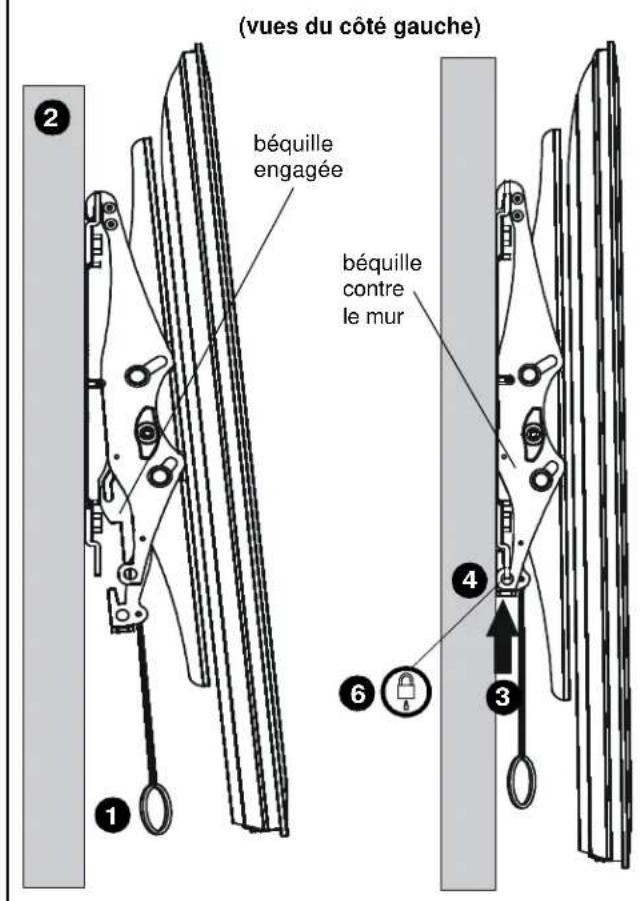

1. Assurez-vous que les pattes de fixation d'interface se trouvent en position béquille en tirant le plus loin possible sur les poignées.
2. Accrochez l'écran avec les pattes de fixation (B et C) sur le rail supérieur de l'applique (A). La béquille doit être engagée dans la partie inférieure de l'applique.

REMARQUE: Tout ce qui concerne la gestion des câbles ou les réglages à l'arrière de l'écran doit être effectué lorsque l'écran repose sur la béquille.

1. Déverrouillez la béquille en appuyant sur les pattes de fixation d'interface jusqu'à ce que la béquille repose contre le mur.
2. Appuyez un peu plus sur les pattes de fixation d'interface afin de verrouiller l'écran en position contre le mur.
3. Les sangles peuvent être rentrées derrière l'écran sur l'encoche des pattes de fixation d'interface (B et C) une fois l'installation terminée pour qu'elles ne soient pas visibles.
4. (Avec option) Acheminez le cadenas ou le câble anti-vol (non inclus) à travers les trous du bas de la patte de fixation d'interface pour fournir une sécurité supplémentaire.

Permutation des pattes de fixation d'interface (en option)

Pour les configurations de trous de montage larges, les pattes de fixation d'interface doivent être inversées. Consultez le tableau 1 ci-dessous pour déterminer si cela est nécessaire.

Tableau 1 : Largeur de la configuration de trous de montage

N° de modulo	Installation normale Permuter les montants
iCMPTM3 100-4	40mm 441-506mm
iCLPTM3 200-66	3mm 664-728.8mm
iCXPTM3 200-84	7mm 848-913mm

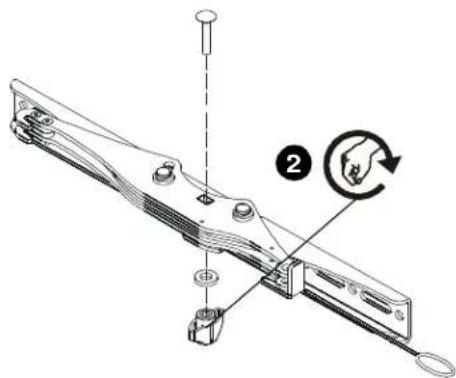

1. Retirez le bouton de tension d'inclinaison, la rondelle et la vis de la patte de fixation d'interface. IMPORTANT ! : Tenez fermement les pattes de fixation lorsque vous retirez le bouton, la rondelle et la vis de l'interface pour éviter que les rondelles internes ne tombent. Si les rondelles internes tombent, elles doivent être reinsérées en position correcte avant d'installer le bouton de l'autre côté !
2. Remettez en place le bouton, la rondelle et la vis en ordre inverse.
3. Répétez l'opération sur l'autre patte de fixation d'interface.
4. Installez les pattes de fixation d'interface selon les instructions de la section 2.

Réglage de l'inclinaison

1. Réglez les boutons d'ajustement de la tension d'inclinaison à la tension désirée.
2. Réglez l'inclinaison de l'écran en écartant le haut de l'écran du mur jusqu'à atteindre la position d'inclinaison voulue.
3. Serrez les boutons de réglage de la tension pour bloquer la position d'inclinaison.
