KÄYTTÖOHJE iCMPTM3B02 Chief

HALYTTYS: HALYTIS I. liaise laitie vaarootumisen tahtuhotismen mahdollisuitta, ps oheita e noudatam.

VAROTUS: Jos ojhta e li yuet, ymm rrelt jia noudatet, voi seuukaensa olia kavava vamma, laiteen vaurituminen tai takuun raukeaminen. On asentajan vastuulla varmistaa, etta kaliki komponiti on koottu oikein ja aessennetu ojheid mukaisenti.

VAROTUS: Täme asolei rittamón rakenneevahnuus voi
aiheuttua kavanar varman ta itievalhong. Asentajan
vastuila on varmista, atta raknen, johon tãma osa on
kinnitety, kestà viisi kertaq koko laiteion yteenen lasketu
painon. Vahvista rakennetta tarviitta er anen osan
asemtama. Seinan, johon talse nkinitëtan, paksus saa
olla enitän 15.9 mm (fimn laiaesta).

VAROTUS: Painokapaseitein yilys voi aiheuttaa vakavan vamman tai laitevaehongan. Asennustyn tekijan vastaulla on varmista, etta kalken kininitetyen laiteeden yhteispi e ole sueremuipi km 56.7 kg (125 lbs) malleissa iCMPT3 ma iCLPTM3 tai sueremuipi kn 79.4 kg (175 lbs) mallessa iCXPTM3.Jos telinteta kalyetet an ilmoitettua ensimmiaspoina raskammmile toutelle, teline ja varusste saatavat romahtaa ja aiheuttaa vamman.

VAROITUS: Rakenteen riittamatön lujuus tatā telinettā varten voi aiheuttaa vakavia henkilo- tai laitevahinkoja! Asennustyōn tekijān vastuulla on varmistaa, etta rakenne, johon tamā teline on kiinnitety, pystyy Kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista. Seinässa, johon teline kiinnitetaan, kuivamuurauksen paksuus saa olla enintäan 1,6 cm.

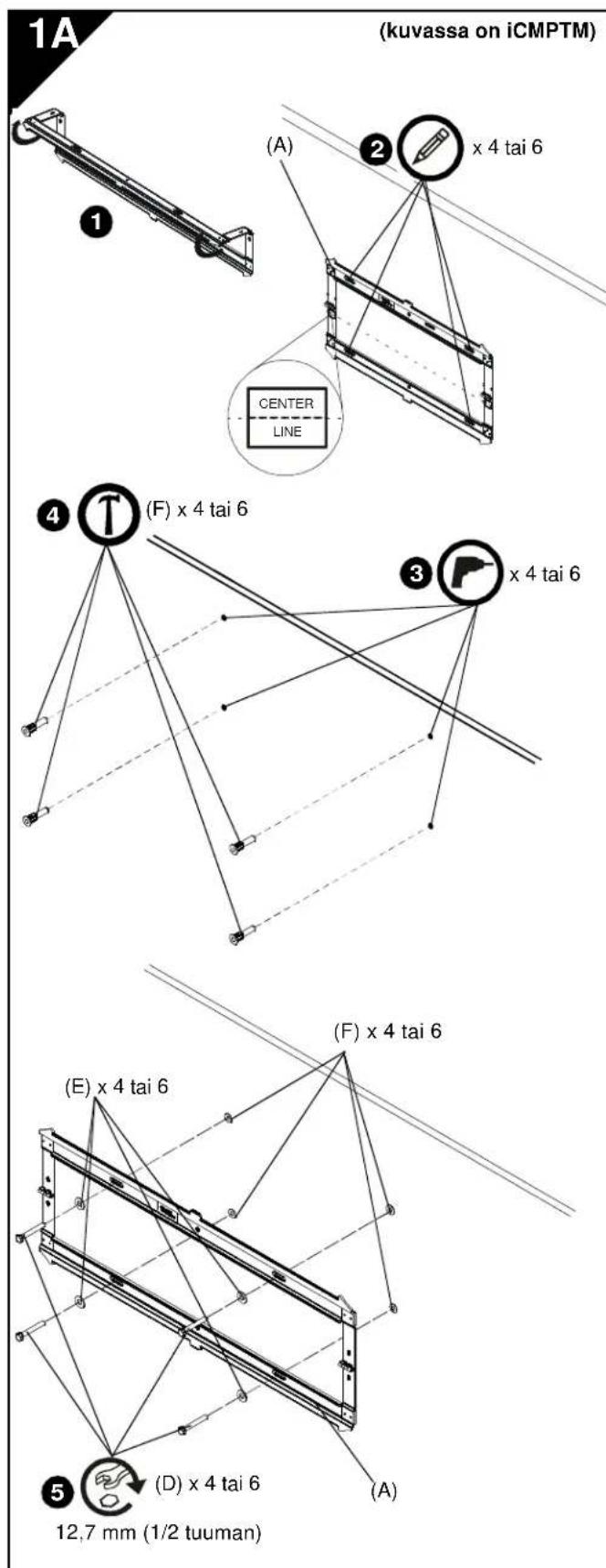

1. Avaaseinalevy(A)seinänkiinnittamista varten.

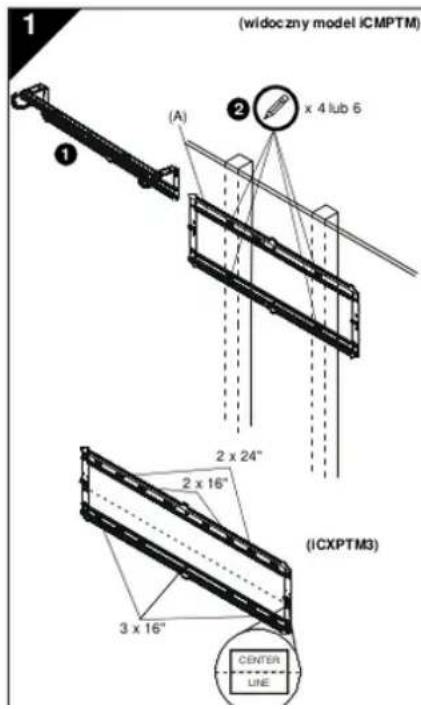

2. Aseta seinälevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

HUOMAUTUS: iCMPTM3 taytyy asentaa kahteen 40,6 cm:n koolinkiin. iCLPTM3 voidaan asentaa 40,6 cm:n koolinkeihin (sisemmät reiät) tai 61,0 cm:n koolinkeihin (ulommat reiät). iCXPTM3 voidaan asentaa kahden tai kolmen 40,6 cm koolingin tai kahden 61,0 cm koolingin paallee. Jos asennus tehdään kolmeen 40,6 cm:n koolinkiin, kiinnitykseen taytyy kayttäa kaikkia kolmea koolinkia ulompia ja keskireikiä kayttäen.

HUOMAUTUS: Nayton keskikohta pystysuunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskivilivan kanssa. Muista tamä, kun märätät kiinnityskohtia

1. Poraa koolaukseen 5,5 mm (7/32 tuuman) ohjausreiät.
2. Kierrä ruuvit (D) litteiden aluslevyjen (E) ja seinalévyn (A) lapi koolaukseen kayttäen 12,7 mm (1/2 tuuman) ruuviavainta.

SEINÄLEVYN KIINNITTÄMINEN SEINAAN-BETONI, BETONITILI TAI TIILI

VAROITUS: Rakenteen riittamatön lujuus tata telinettà varten voi aiheuttaa vakavia henkilo- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, etta rakenne johon tamä teline on kiinnitetty, pystyy Kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista.

VAROITUS: SÄHKÖISKUN VAARA!
SAHKOJOHTIMEN TAI KAAPELIN KATKAISEMINEN
TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI
VAKAVIA VAMMOJA! Varmista AINA ennen poraamista
tai kiinnikkeiden asentamista, etta kiinnityspinnan takana
ei ole sahkjohtoja tai kaapeleita.

VAROITUS: RAJAHDYKSEN JA TULIPALON VAARA! KAASUPUTKEN KATKAISEMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVIA VAMMOJA! Varmista AINA ennen katkaisemista, poraamista tai kiinnikkeiden asentamista, etta kiinnityspinnan takana ei ole kaasu-, vesi-, viemari- tai muuta putkea.

1. Avaa seinälevy (A) seinään kiinnittämista varten.
2. Aseta seinalevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

HUOMAUTUS: iCLPTM3 voidaan asenta kayttamalla joko sisempiä tai ulompiya neljäa reikäa.

HUOMAUTUS: Käytä iCXPTM3:n asentamiseen seinälevyn neljää ulompaa reikää ja kahta keskireikää.

HUOMAUTUS: Nayton keskikohta pystysunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tamä, kun märität tiinnityskohtia

1. Poraa 7,9 mm (5/16 tuuman) ohjausreiät seinään merkittyihin paikkoihin. Reikien tayty olla vahintaan 6,35 cm syvat.
2. Työnnä reikiin neljä betoniankkuria (F). Lyö ankkurit paikoilleenVASARALLA.
3. Kierrä ruuvit (D) litteiden aluslevyjen (E) ja seinälevyn (A) lapi betoniankureihin (F).

KIINNIKKEIDEN ASENTAMINEN NAYTTOON

VAROITUS: Ruuvinrei t sisaltav an alueen
vahimmäskoko on 100 mm x 100 mm mallessa
iCMPTM3 ja 200 mm x 200 mm malleissa iCLPTM3 ja
iCXPTM3.

1. Aseta nayttu tukevalle alustalle kuvaruutu alaspain.

HUOMAUTUS: Väärankokoisten ruuvien

kayttäminen voi vahingoittaa naytöa! Oikeat ruuvit on helppo kiertäa nayton kiinnitsreikiin.

1. Valitse ruuvin lapimitta vertaamalla ruuveja (GA-GO) (8 mm, 6 mm, 5 mm tai 4 mm) nayton kiinnitsreikien kokoon.

2. Valitse holkit:

3. Jos kiinnitysreikiä ei ole upotettu ja molemmat kiinnikkeet (B ja C) ovat koko pinnaltaan nayttoa vasten, holkkeja ei tarvita.

4. Jos kiinnitsreiet on upotettu taiJos ulokkeet kohottavat kiinnikkeet (B ja C) nayton pinnasta, holkkeja (GP tai GQ) taytyy kayttaa.

HUOMAUTUS: Vääränpituisten ruuvien käytäminen voi vahingoittaa nayttoa! Oikeat ruuvit eivat ulotu kiinnitsreikien pohjaan, mutta niiden kierre tarttu silti riittävän pitkälta matkalta.

1. Valitse ruvin pituus:

Aseta LYHIN lapimitaltaan oikea ruuvi (GA, GE, GI tai GL) holkin (B ja C), yleisaluslevyn (GS), valitun holkin (GP tai GQ, tarvittaessa) lapi nayton kiinnitsreikäan. ALA kierra ruivua reikaaan tassai vaiheessa.
Kun ruvin pituus on oikea, ruvin paan alaosa on littean aluslevyn ylapuolella matkan, joka on vahintaan yhta suuri kuin ruvin lapimitta. Jos ruuvi on lian lyhyt, valitse pitempi. Kayta lyhinta ruuvia, joka ulottuu vaaditulle etaisyydelle.

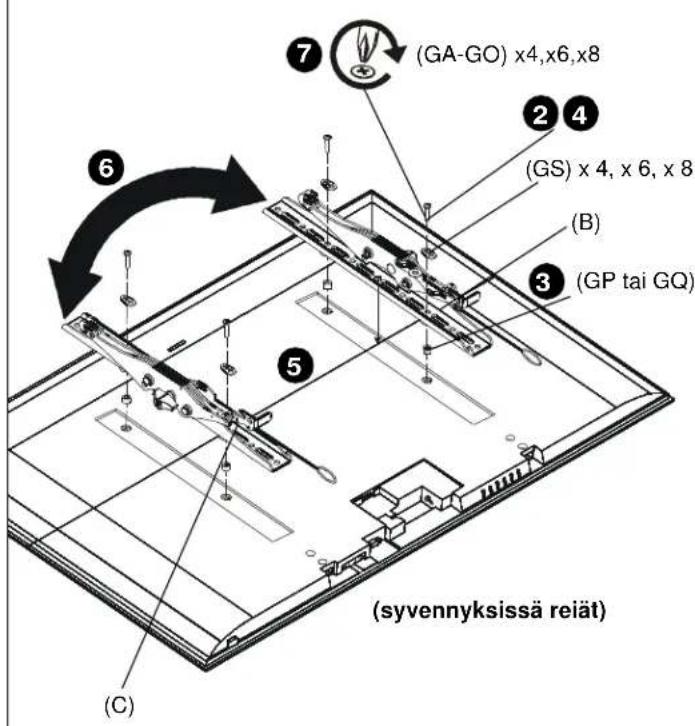

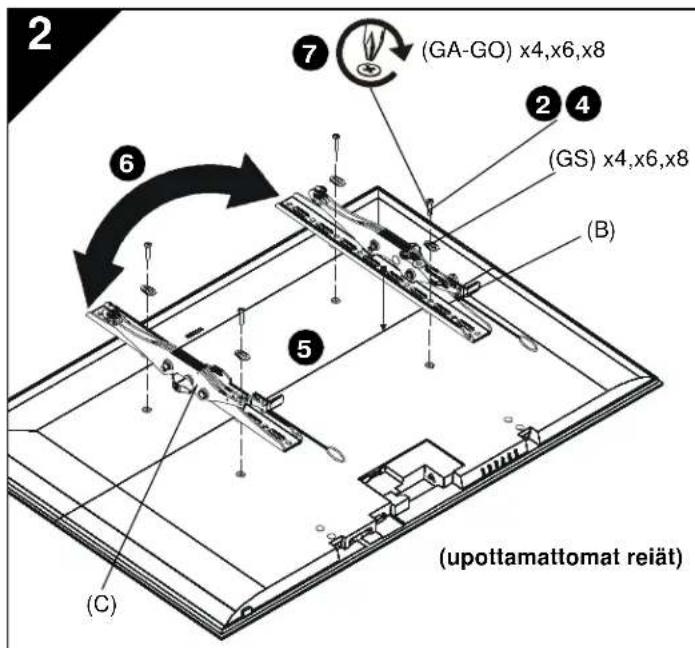

1. Aseta kiinnikkeet (B ja C) nayton paalle ja varmista seuraavat:

2. Yläkoukat ovat nayton ylaosaa kohti.
   Kiinnikkeiden (B ja C) keskiosat ovat asentamisen jälkeen mahdollisimman lahellä nayton takaosan keskikohtaa. Kiinnikkeen keskiosa on merkitty vinonelion muotoisella reiällä.

3. Jos asennetaan nayttöä,jonka reikakuvio on levea, pystykannattimien (B ja C) vaitaminen voi olla tarpeen. Katso yksityiskohtaiset tiedot kohdasta Kiinnikkeiden muuttaminen.

4. Kierrä valitut ruuvit varovasti yleisaluslevyjen (GS), kiinnikkeiden (B ja C) ja holkkien (GP tai GQ, tarvittaessa) lapi nayttöön kayttäen ristipääruuvitaltaa.
5. Kiristä kaikki ruuvit. Varmista, etta kaikki tarvittavat kiinnitsreiät (4, 6 tai 8) ovat käytössä.

NAYTON KIINNITTÄMINEN SEINÄLEVYYN

VAROITUS: Suurimman sallitun painon ylittäminen voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, etta kaikkien asennettujen laitteiden yhteispaino on enintaan 56,7 kg malleissa iCMPTM3 ja iCLPTM3 tai enintaan 79,4 kg mallissa iCXPTM3. Ilmoitettua enimmäspainoa raskaampien laitteiden käytäminen voi aiheuttaa telineen ja sen osien romahtamisen ja mahdollisesti henkilovahinkoja.

VAROITUS: Naytto voi olla hyvin painava!
Varmista, etta nayttoa voi turvallisesti nostaa ja liikutella seinalevyyn asentamista varten. Riittavien varotoimien laiminlyominen voi aiheuttaa vakavia henkilo- tai laitevahinkoja!

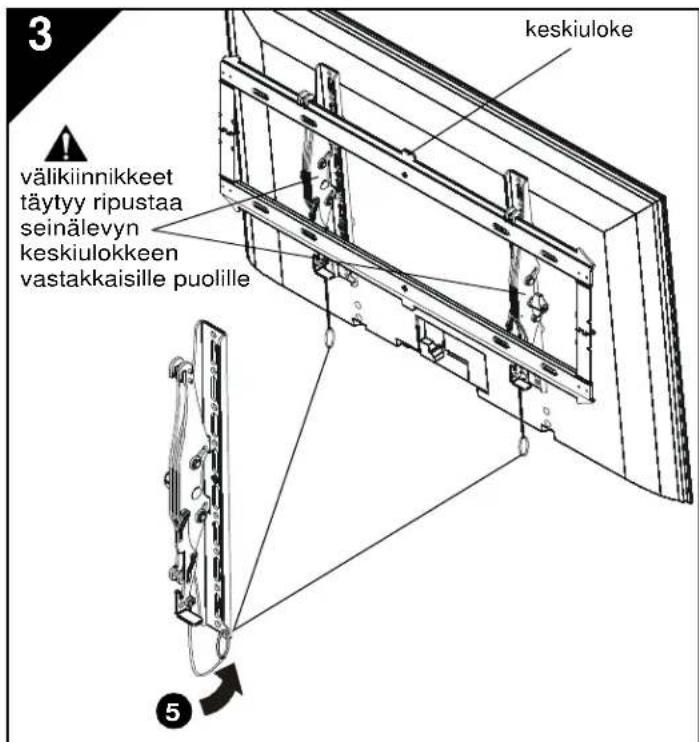

VAROITUS: Valikiinnikkeet tayty ripustaa seinalevyn keskiulokkeen vastakkaisille puolille!

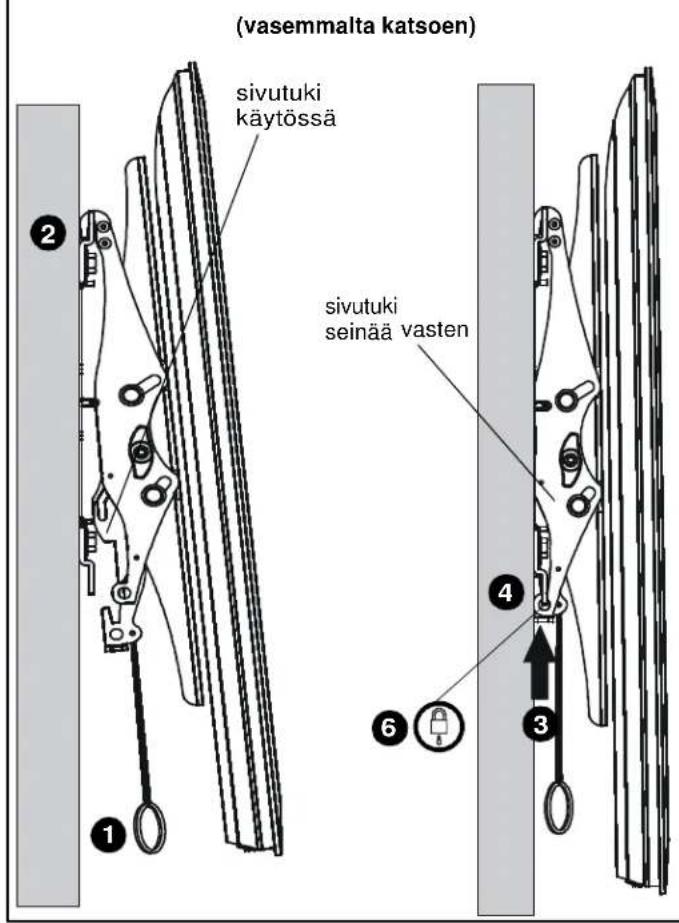

1. Varmista, etta valikiinnikkeet ovat sivutukiasennossa, vetamalla kahvat mahdolisimman pitkalle alas.
2. Ripusta nayttö kiinnikkeisin (B ja C), jotka ovat seinälevyn (A) ylakiskossa. Sivutuen pitäisi koskettaa seinälevyn alaosaa.

HUOMAUTUS: Kaapeleita asetettaessa tai nayton takaosan saatimiä kaytettaaessa nayton pitaisi levata sivutuen varassa.

1. Vapauta sivutuki tyontamalla valikiinnikkeitaylospain, kunnes tuki onseinaa vasten.
2. Työnnä valikiinnikkeitä edelteen ylöspän, jotta näytö lukkiutuu paikalleen seinäa vasten.
3. Hihnat voidaan tyontaa nayton taakse kiinnikkeessa (B ja C) olevaan koloon asennuksen jalkeen, jotta ne ovat pois nakyvista.
4. (Valinnainen) Varmista kiinnitys tyontamallä riippulukko tai kaapelilukko (ei kuulu toimitukseen) valikiinnikkeen alareikien lapi.

4

Kiinnikkeiden muuttaminen (valinnainen)

Jos reikakuvio on levea, kiinnikkeet taytyy kaantaa ylosalaisin. Maarita taulukon 1 avulla, onko tamarteen.

Taulukko 1: Reikakuvion leveys

Mallin nro	normaali asennus kännetään yösälisin
iCMPTM3 100-4	40mm 441-506mm
iCLPTM3 200-663mm 664-728.8mm
iCXPTM3 200-847mm 848-913mm

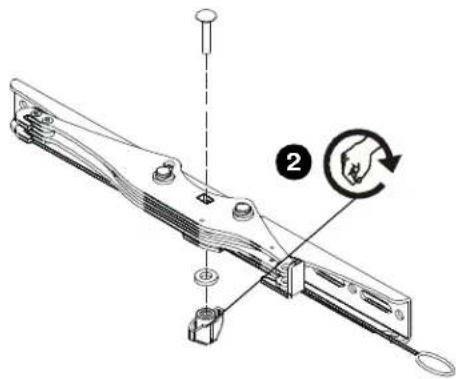

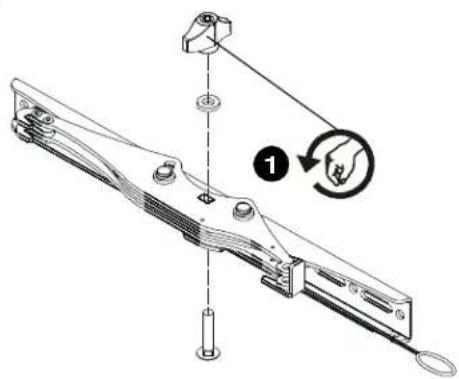

1. Irota kallistuksen kiristysnuppi, aluslevy ja ruuvi kiinnikkeesta.
   TÄRKEÄ! Pidä kiinnikkeitä paikallaan, kun irrotat nuppia, aluslevyä ja ruuvia, jotta sisallä olevat aluslevyt eivā putoa. Jos sisallä olevat aluslevyt putoavat, ne taytyy asettaa takaisin oikeaan asentoon ennen kuin nuppi asennetaan toiselle puolle!
2. Aseta nuppi, aluslevy ja ruuvi takaisin vastakkaisessa järestyksessä.
3. Toista toimenpide toiselle kiinnikkeelle.
4. Asenna kiinnikkeet kohdassa 2 olevien ohjeiden mukaan.

5

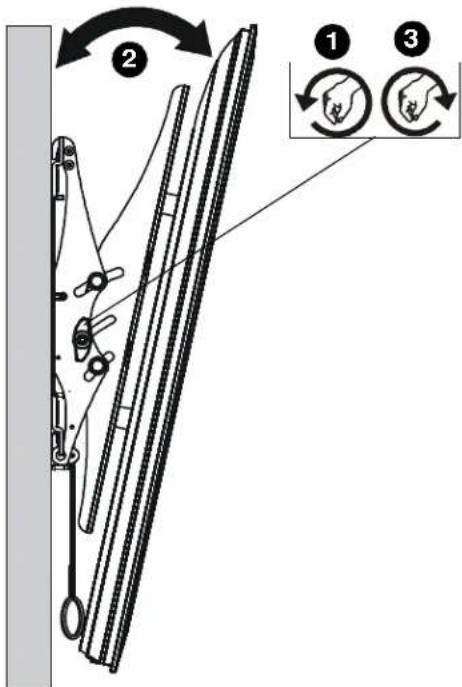

Kallistuksen saatö

1. Sääda kallistuksen kiristysnupit haluttuun kireyteen.
2. Sääda nayton kallistusta vetamällä nayton ylaosaa.
   pois seinästa, kunnes haluttu kallistus on saavutetu.
3. Kiristä kallistuksen kiristysnupit kallistetun asennon lukitsemiseksi.
