Varumärke	Zanussi
Modell	ZFG317S
Produkttyp	Köksfläkt
Installationstyp	Väggmonterad
Elanslutning	220-240 V ~ 50 Hz
Antal hastigheter	3 hastigheter
Reglage	Mekanisk skjutreglage
Belysning	1 E14-lampa, 4 W, 220-240 V
Typ av fettfilter	Tvättbart, demonterbart
Typ av kolfilter	Icke tvättbart, byts ut var 4:e till 6:e månad
Filterunderhåll	Rengör fettfiltren månadsvis; byt ut kolfiltret var 4-6 månad
Funktionsätt i recirkulation	Möjligt via kolfilter
Diskmasksrengöring	Fettfilter kompatibla (kort cykel, låg temperatur)
Reparerbarhet	Lampa och filter utbytbara
Säkerhet	Koppla från innan underhåll; använd handskar vid byte av lampa
Material	Rostfritt stål (uppskattning)

Vanliga frågor - ZFG317S ZANUSSI

Hur rengör jag fettfiltren?

Tryck på spaken på filtrets fäste under fläkten, vinkla försiktigt framkanten nedåt och dra. Rengör filtren med en svamp och ett icke-slipande rengöringsmedel, eller i diskmaskin på låg temperatur med kort cykel. Missfärgning påverkar inte prestandan.

När ska kolfiltret bytas?

Aktivkolfiltret är inte tvättbart och måste bytas ut var 4:e till 6:e månad ungefär, eller oftare vid intensiv användning.

Hur byter jag lampan?

Koppla från apparaten, låt lampan svalna. Använd ett plastverktyg som inte skär för att försiktigt ta bort lampans diffusor (två skåror på varje sida). Byt lampa mot en av typ E14, 4 W, 220-240 V, mått 37x100 mm. Sätt tillbaka diffusorn.

Är lampan standard?

Ja, lampan är en E14 på 4 W, 220-240 V, med en längd på 100 mm och en diameter på 37 mm. Du kan hitta kompatibla LED-ekvivalenter.

Kan jag tvätta fettfiltren i diskmaskin?

Ja, fettfiltren kan tvättas i diskmaskin inställd på låg temperatur med kort cykel. Missfärgning påverkar inte prestandan.

Hur ställer jag in fläkthastigheten?

Flytta fläktens hastighetsreglage till en av positionerna. Apparaten startar. För att stoppa, sätt reglaget tillbaka på position 0.

Fungerar fläkten i recirkuleringsläge?

Ja, fläkten kan fungera i recirkuleringsläge med hjälp av aktivkolfiltret. Detta måste bytas ut regelbundet.

Varför tänds inte fläkten?

Kontrollera att apparaten är ansluten och att belysningsomkopplaren är påslagen. Om lampan är trasig, byt ut den mot en E14-lampa på 4 W. Om problemet kvarstår, kontakta kundtjänst.

Hur underhåller jag fläkten dagligen?

Efter tillagning, torka av ytorna med en mjuk trasa, ljummet vatten och ett milt rengöringsmedel. Undvik slipande rengöringsmedel. Rengör fettfiltren månadsvis.

Vad gör jag vid belysningsfel?

Koppla från apparaten. Ta bort lampans diffusor med ett plastverktyg. Byt ut den trasiga lampan mot en E14, 4 W, 220-240 V-lampa. Sätt tillbaka diffusorn.

BRUKSANVISNING ZFG317S ZANUSSI

VARNING! Se separat broschyr för säkerhetsinformation och installation. Läs noga igenom säkerhetskapitlen innan du använder eller utför underhåll på produkten.

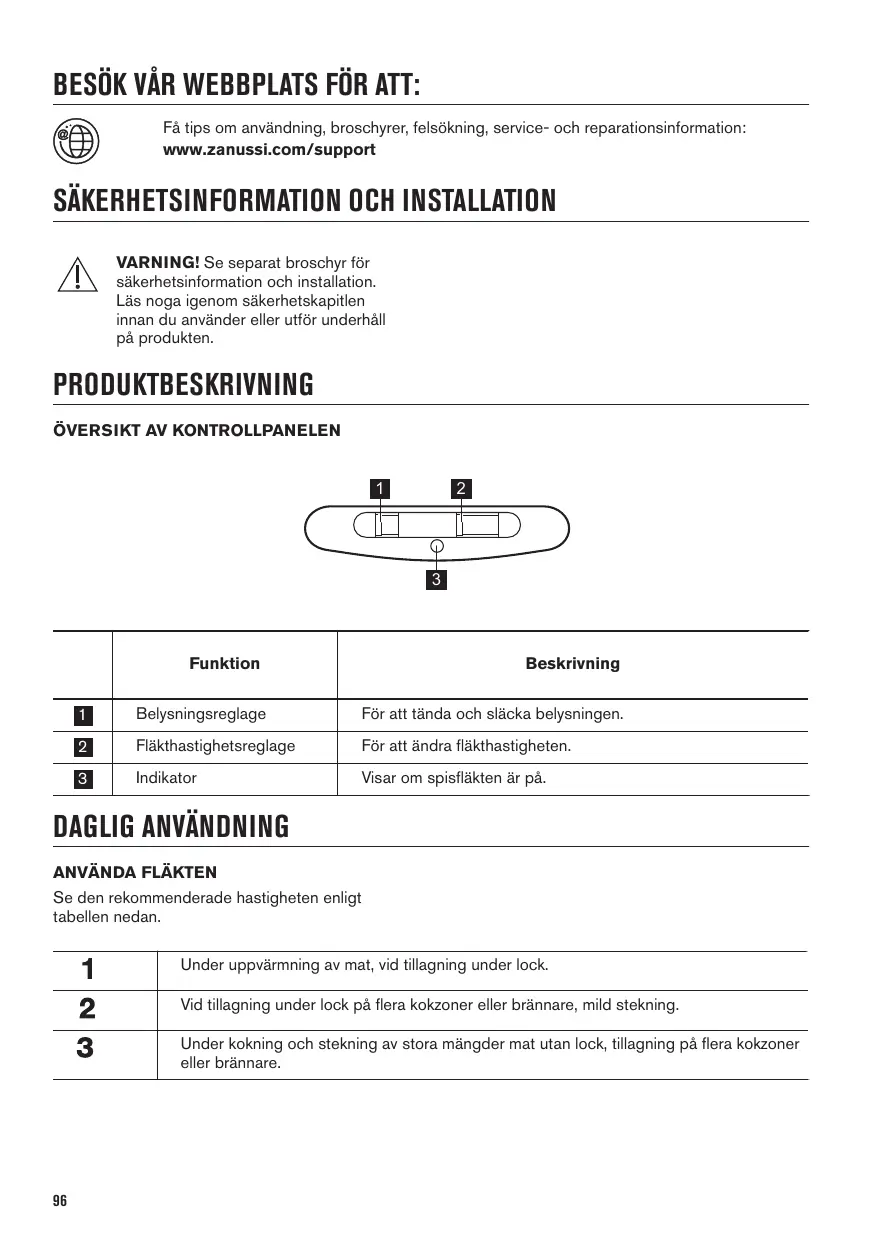

PRODUKTBESKRIVNING

ÖVERSIKT AV KONTROLLPANELEN

	Funktion	Beskrivning
1	Belysningsreglage	För att tända och släcka belysningen.
2	Fläkthastighetsreglage	För att ändra fläkthastigheten.
3	Indikator	Visar om spisfläkten är på.

DAGLIG ANVÄNDNING

ANVÄNDA FLÄKTEN

Se den rekommenderade hastigheten enligt tabellen nedan.

1	Under uppvärmning av mat, vid tillagning under lock.
2	Vid tillagning under lock på flera kokzoner eller brännare, mild stekning.
3	Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

Använda fläkten:

Ställ fläkthastighetsomkopplaren på en hastighet. Fläkten slås på. Vid behov, ändra hastigheten genom att flytta på brytaren.

Spisfläktens belysning fungerar oberoende av andra funktioner. på belysningsknappen för att tända belysningen av spishällen.

För att stänga av produkten, flytta knappen för motorns hastighet till 0-läget.

SKÖTSEL OCH RENGÖRING

RENGÖRING

Rengöringsme-del	Använd inte rengöringsmedel eller borstar med slipeffekt.Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.
	Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershand-duk.
	Rengör fläckar med ett milt diskmedel.
Håll fläkten ren	Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfilt-ren noga från fett. Fettansamling eller andra matrester kan leda till brand.
	Fettfilter kan diskas i diskmaskinen.Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfilt-ret kan missfärgas, men detta påverkar inte produktens funktion.
Kolfilter	Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret. Det aktiva kolfiltret är inte tvättbart, kan inte regenereras och måste bytas ungefär efter 4-6 månaders drift, eller oftare vid intensiv användning.

RENGÖRING AV FETTFILTRET

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under huven.

1. Luta filtrets framkant något nedåt och dra sedan.

Upprepa de första två stegen för alla filter.

1. Rengör filtren med en svamp och rengöringsmedel utan slipmedel eller i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

1. Sätt tillbaka filtren genom att upprepa de två första stegen i omvänd ordning.

Upprepa stegen för alla filter om tillämpligt.

BYTA KOLFILTRET

WARNING! Kolfiltret kan INTE tvättas! Filtret kan inte återanvändas!

Byte av kolfiltret:

1. Ta bort fettfiltren från maskinen.
   Se "Rengöring av fettfiltret" i det här kapitlet.
2. Vrid filtret motsols (1) och dra (2).

För att sätta tillbaka filtren, gör stegen i omvänd ordning.

Under alla omständigheter måste filtren bytas minst var fjärde månad.

BYTE AV LED-LAMPA

VARNING! Risk för brännskada eller elstöt! Koppla från produkten från elförsörjningen före drift! Kontrollera att glödlampan har svalnat innan du rör den.

WARNING! Risk för personskador föreligger! Använd skyddshandskar vid byte av lampa!

MILJÖSKYDD

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med

Risk för skador på produkten föreligger! Använd inga vassa verktyg!

Byt den trasiga glödlampan enligt specifikationerna:

Effekt (W)	4
Uttag	E14
Spänning (V)	220 - 240
Mätt (mm)	37 x 100 (diameter x längd)
ILCOS D-kod (enligt IEC 61231)	DRBB/F-4-220-240-E14-37/100

Byte av lampa:

1. Lampskyddet har två skåror på varje sida (1). Använd ett plant icke vasst plastverktyg. Ta försiktigt bort lampskyddet (2).
2. Byt ut lampan.
3. Sätt tillbaks lampglaset.

symbolen 📋 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
